Коротка відповідь: як безпечно підключити генератор до будинку
1) З чого почати: головні ризики підключення генератора до будинку
Якщо вам треба зрозуміти, як підключити генератор до будинку, починати треба не з генератора, а з безпеки. Генератор — це окреме джерело електроенергії. Якщо його неправильно з’єднати з домашньою мережею, можна отримати зворотну подачу напруги, перегрів кабелю, помилки ПЗВ, пожежу або ураження струмом. Правильна логіка така: або будинок живиться від міської мережі, або від генератора. Не одночасно. За це відповідає перекидний рубильник, перемикач джерел або АВР. Саме тому нормальне підключення генератора до будинку роблять через щиток, а не через випадкову розетку. Для загального розуміння всієї системи — генератор, інвертор, АВР, щиток, резервна група — варто почати з матеріалу про резервне живлення будинку і квартири.| Спосіб | Рівень безпеки | Кому підходить | Коментар електрика |
|---|---|---|---|
| Кабель “вилка-вилка” або генератор у розетку | Небезпечно | Нікому | Ризик зворотної напруги, ураження струмом і перегріву |
| Окрема лінія для одного-двох приладів | Умовно безпечно | Тимчасове живлення окремих споживачів без підключення до щитка | Не оживляє весь будинок, але не замінює нормальний ввід генератора |
| Підключення генератора через перекидний рубильник | Безпечно за правильної схеми | Приватний будинок, дача, квартира з резервною групою | Найпростіший і надійний варіант для ручного перемикання |
| Підключення генератора через АВР | Безпечно за правильного проєктування | Будинок, офіс, магазин, котельня, об’єкт без постійної присутності | Комфортно, але дорожче і складніше |
Що таке зворотна напруга
Зворотна напруга або зворотна подача — це ситуація, коли генератор подає електроенергію не тільки у ваш будинок, а й назад у зовнішню мережу. Це може статися, якщо генератор підключили через розетку або без нормального розділення джерел. Чим це небезпечно:- на відключеній лінії може з’явитися напруга;
- ремонтна бригада може отримати ураження струмом;
- може пошкодитися генератор або побутова техніка;
- може перегрітися проводка чи розетка;
- захисти можуть спрацювати не так, як очікується.
Чому “вилка-вилка” — не лайфхак, а аварійна схема
Кабель “вилка-вилка” небезпечний уже сам по собі: його штифти можуть опинитися під напругою. Якщо такою саморобкою подати генератор у розетку, енергія піде в домашню проводку з боку навантаження, минаючи нормальну логіку щитка. Проблема в тому, що все тримається на пам’яті людини, а не на механічному блокуванні. У темряві, поспіху або коли перемикає інша людина, помилка стає питанням часу.
2) Спосіб №1: підключення генератора через розетку — чому так не можна
У SERP цей спосіб часто згадують як “найпростіший”, але в нормальній практиці його треба пояснювати як небезпечний. Підключення генератора до будинку через розетку не дає гарантованого розділення між мережею і генератором. Особливо небезпечний варіант — коли генератор підключають у розетку кабелем “вилка-вилка”, а потім намагаються живити всю проводку будинку. Це не резервне живлення, а аварійна схема.| Ризик | Що може статися | Правильна альтернатива |
|---|---|---|
| Зворотна напруга | Генератор подасть напругу в зовнішню мережу | Перекидний рубильник або АВР з блокуванням |
| Оголені контакти | Штифти вилки можуть бути під напругою | Стаціонарний ввідний роз’єм генератора |
| Перегрів розетки | Побутова розетка не розрахована на такий режим | Окрема резервна лінія і захист під кабель |
| Помилки захисту | ПЗВ або автомат можуть працювати непередбачувано | Правильна схема щитка з N/PE і захистами |
| Людський фактор | Хтось забуде вимкнути ввід або увімкне не той автомат | Механічне блокування джерел |
3) Спосіб №2: окрема лінія або резервна розетка для критичних приладів
Окрема резервна лінія — це проміжний варіант між “просто подовжувачем” і повноцінним вводом генератора через щиток. Його логіка така: генератор не живить всю домашню мережу, а дає живлення тільки на окремі критичні прилади. Такий варіант може бути доречним, якщо потрібно тимчасово живити:- котел;
- циркуляційний насос;
- роутер або ONU;
- холодильник;
- LED-освітлення в одній зоні;
- зарядки або ноутбук.
Плюси і мінуси окремої лінії
| Плюси | Мінуси |
|---|---|
| Менше ризиків, ніж при підключенні через розетку “на весь будинок” | Не дає повноцінного резерву для щитка |
| Легше контролювати навантаження | Потрібно дисципліновано вмикати тільки потрібні прилади |
| Можна зробити резерв тільки для котла або холодильника | Не вирішує питання АВР і автоматичного перемикання |
| Менше шансів перевантажити генератор | Все одно потрібні правильний кабель, захист і безпечне місце генератора |
4) Спосіб №3: підключення генератора через перекидний рубильник
Підключення генератора через перекидний рубильник — найзрозуміліший і часто найкращий варіант для приватного будинку, дачі або невеликого об’єкта. Його суть: один пристрій у щитку перемикає будинок або резервну групу між мережею і генератором. Найчастіше використовують перемикач із положеннями I-0-II:- I — живлення від міської мережі;
- 0 — все вимкнено;
- II — живлення від генератора.
Блок-схема підключення через рубильник
Міська мережа
│
▼
Основний захист / ввідний автомат
│
▼
Перекидний рубильник I-0-II
▲
│
Генератор → захист вводу генератора
│
▼
Резервна група або домашній щит
│
├── котел / насос
├── холодильник
├── освітлення
├── роутер / ONU
└── критичні розетки
Це принципова блок-схема, а не монтажна інструкція по клемах. Реальне підключення залежить від кількості фаз, стану щитка, системи заземлення, ПЗВ/дифавтоматів, потужності генератора і того, чи живиться весь будинок або тільки резервна група.
Чому резервна група краще, ніж “весь будинок”
Генератор не повинен тягнути все підряд. Для більшості будинків краще зробити резервну групу: котел, насос, холодильник, базове світло, інтернет і кілька розеток. Бойлер, електроплита, духова шафа, тепла підлога, електрокотел і потужні обігрівачі краще залишити поза резервом, якщо немає окремого розрахунку.| Що варто залишити на резерві | Що краще не садити на малий генератор |
|---|---|
| Котел, циркуляційний насос | Електрокотел |
| Холодильник | Бойлер |
| LED-освітлення | Електроплита |
| Роутер, ONU, інтернет | Духова шафа |
| Охорона, відеонагляд | Тепла підлога |
| 1–2 критичні розетки | Потужні обігрівачі |

5) Спосіб №4: підключення генератора через АВР
Підключення генератора через АВР потрібне, коли резерв має вмикатися автоматично. АВР контролює основну мережу, запускає або очікує запуск генератора, перемикає навантаження на резерв і повертає його назад після стабілізації міської мережі. АВР доречний не завжди. Якщо генератор запускається вручну шнурком, автоматика перемикання частково втрачає сенс: запуск усе одно залежить від людини. Повний автоматичний сценарій потребує генератора з електростартом і сумісним керуванням.Коли АВР справді потрібен
- у будинку є котел і насоси, які не можна залишати без живлення надовго;
- власники часто відсутні;
- потрібна робота охорони, відеонагляду, інтернету;
- є магазин, офіс, кафе або холодильне обладнання;
- відключення часті, а ручне перемикання незручне;
- потрібно мінімізувати людський фактор.
Коли достатньо ручного рубильника
- генератор використовується рідко;
- ви завжди на місці;
- навантаження невелике;
- немає потреби в автозапуску;
- потрібно просте і надійне рішення;
- бюджет краще витратити на щиток, кабель, захист і резервну групу.
Спрощена блок-схема АВР
Міська мережа
│
▼
Контроль мережі / блок АВР
│
├── мережа є → живлення від мережі
│
└── мережа зникла → запуск або очікування генератора
│
▼
Генератор стабілізував напругу
│
▼
АВР перемикає резервну групу
У нормальній схемі АВР має бути взаємне блокування. Генератор і мережа не повинні “зустрітися” в одному вузлі. Якщо схема не гарантує такого розділення, це не АВР, а ризик у коробці.

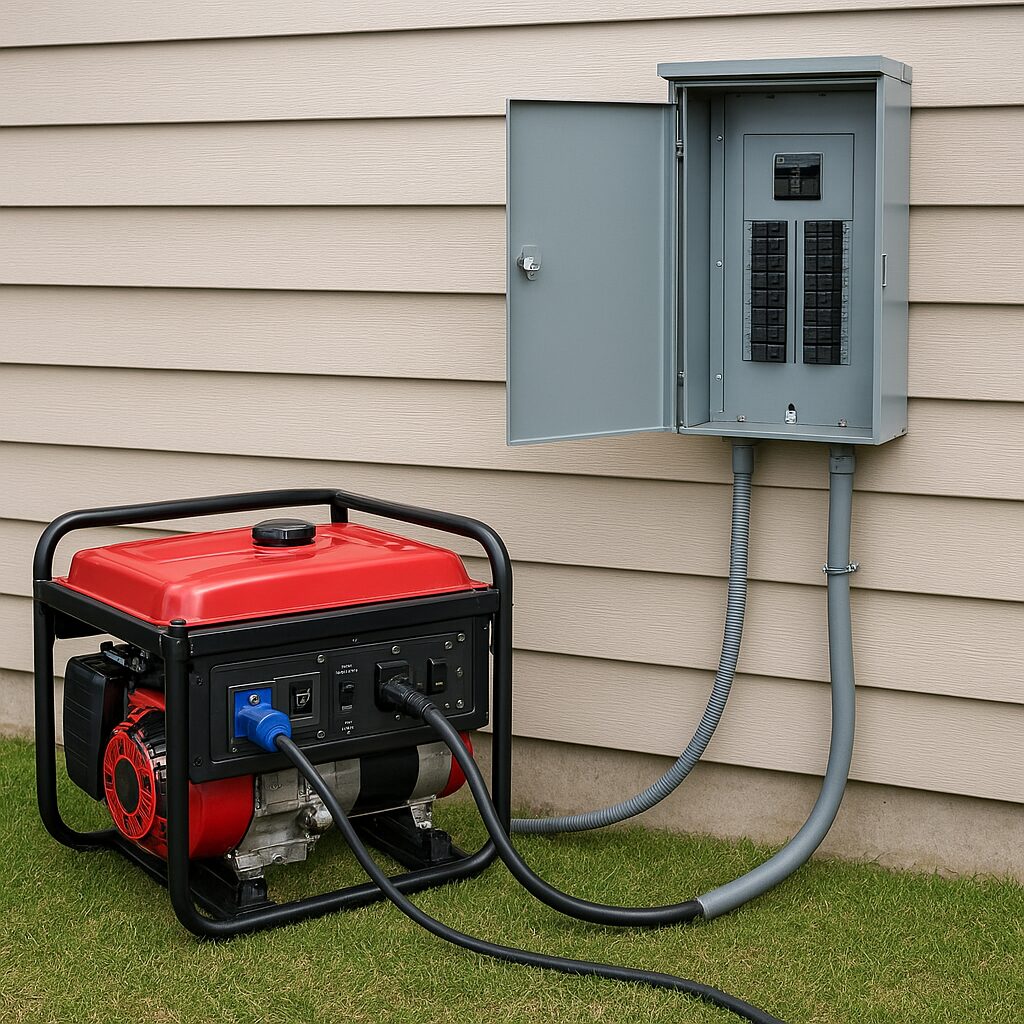

6) Що перевірити перед підключенням генератора до щитка
Перед тим як обирати схему підключення генератора до будинку, потрібно перевірити не тільки сам генератор, а й щиток, проводку, заземлення, навантаження і місце встановлення.Проводка і щиток
- чи є ввідний автомат;
- чи не підгорілі клеми;
- чи немає скруток у щитку;
- чи розділені групи: світло, розетки, котел, кухня;
- чи є ПЗВ або дифавтомати там, де вони потрібні;
- чи зрозуміло, де фаза, нуль і PE;
- чи витримає існуюча проводка резервне навантаження;
- чи є місце для рубильника, АВР або окремого резервного щитка.
Заземлення і нуль генератора
Заземлення і нейтраль — не формальність. У різних генераторів по-різному організований вихід: у частини моделей нейтраль може бути ізольованою, у частини — мати іншу логіку. Через це ПЗВ, дифавтомати, котел або інша автоматика можуть поводитися несподівано. Не можна робити перемички N-PE навмання. Це питання конкретної системи заземлення, генератора, щитка і захистів. Якщо є сумнів — потрібен електрик із вимірюваннями.Потужність генератора і резервна група
Перед підключенням треба скласти список того, що має працювати від генератора. Не “весь будинок”, а реальні пріоритети.| Навантаження | Чи варто залишати на генераторі | Коментар |
|---|---|---|
| Котел | Так | Потрібна якісна напруга, правильні N/PE, інколи UPS або стабілізатор |
| Циркуляційний насос | Так | Враховуйте пусковий струм |
| Холодильник | Так, із запасом | Компресор має пусковий струм |
| LED-світло | Так | Мало споживає, корисне для безпеки |
| Роутер / ONU | Так | Мале навантаження, висока користь |
| Бойлер | Краще ні | Велика потужність і довге навантаження |
| Електроплита | Ні | Занадто велике навантаження |
| Тепла підлога | Краще ні | Швидко перевантажує резерв |
Місце для генератора
Генератор має стояти зовні, на рівній стабільній основі, з нормальним відведенням вихлопу. Його не ставлять у будинку, гаражі, підвалі, котельні, закритому балконі або під вікном. Чадний газ не має запаху, тому “я трохи відкрию двері” — не рішення. Для квартири або малого офісу генератор часто гірше рішення, ніж інвертор із акумулятором.7) Що робить електрик при підключенні генератора до будинку
Нормальне підключення генератора — це не “поставити рубильник і піти”. Електрик має перевірити щиток, навантаження, захисти, заземлення і логіку перемикання.Типовий обсяг робіт
- огляд існуючого щитка;
- перевірка стану автоматів, клем, шин N і PE;
- оцінка проводки і резервних ліній;
- визначення критичних споживачів;
- формування резервної групи;
- підбір варіанта: ручний рубильник, перекидний рубильник або АВР;
- підбір кабелю і ввідного роз’єму генератора;
- перевірка заземлення і нейтралі;
- монтаж вузла перемикання джерел;
- перевірка відсутності зворотної подачі;
- тест під реальним навантаженням;
- маркування автоматів і режимів роботи;
- інструктаж власника: що вмикати, що не вмикати, як не перевантажити генератор.
Коли електрика потрібно викликати обов’язково
- потрібно підключити генератор до щитка;
- планується перекидний рубильник або АВР;
- будинок трифазний;
- є котел, насоси або холодильники;
- старий щиток, алюмінієва проводка, скрутки;
- вибиває ПЗВ або автомат;
- гріються клеми, розетки, вилки або кабель;
- незрозуміло, як організовані N і PE;
- потрібно зробити резервну групу;
- потрібно підключити генератор без зворотної напруги.
Потрібно підключити генератор до будинку в Сумах?
Можна перевірити щиток, визначити резервну групу, підібрати перекидний рубильник або АВР, перевірити заземлення, N/PE, автомати, ПЗВ/дифавтомати і протестувати систему під навантаженням. Переглянути послуги електрика в Сумах або орієнтовну вартість робіт по електриці.8) Типові помилки при підключенні генератора до будинку
| Помилка | Чим небезпечно | Як правильно |
|---|---|---|
| Генератор у розетку | Зворотна напруга, ураження струмом, перегрів | Перекидний рубильник або АВР |
| Кабель “вилка-вилка” | Оголені контакти під напругою | Не використовувати такий кабель |
| Два автомати без блокування | Можна ввімкнути мережу і генератор одночасно | Механічне блокування або перемикач I-0-II |
| Живлення всього будинку без розрахунку | Перевантаження генератора | Резервна група критичних ліній |
| Незрозумілий нуль генератора | Помилки ПЗВ, небезпечні потенціали, проблеми з котлом | Перевірка N/PE електриком |
| Тонкий кабель | Падіння напруги, нагрів, пожежний ризик | Підбір кабелю під струм і довжину |
| Генератор у гаражі або біля вікна | Чадний газ | Тільки зовні з безпечним відведенням вихлопу |
| Немає маркування в щитку | Ніхто не розуміє, що й коли перемикати | Підписати режими, автомати й резервні лінії |
9) FAQ: як підключити генератор до будинку
Як підключити генератор до будинку правильно?
Правильно — через щиток із перемиканням джерел: перекидний рубильник, перемикач 1-0-2 або АВР. Генератор і міська мережа не повинні бути з’єднані одночасно.Чи можна підключати генератор через розетку?
Ні. Це небезпечно через ризик зворотної подачі, ураження струмом, перегрів розетки й неправильну роботу захистів.Що таке зворотна напруга?
Це ситуація, коли генератор подає напругу назад у зовнішню мережу. Вона небезпечна для електриків, сусідів, обладнання і самого генератора.Що краще: перекидний рубильник чи АВР?
Перекидний рубильник кращий, якщо потрібне просте ручне перемикання. АВР потрібен, якщо резерв має вмикатися автоматично: для котельні, офісу, магазину, охорони або об’єкта без постійної присутності людини.Чи можна живити весь будинок від генератора?
Можна тільки якщо генератор, кабель, щиток, захисти й перемикач розраховані на таке навантаження. На практиці частіше краще живити резервну групу: котел, насос, холодильник, світло, інтернет.Як підключити генератор до щитка безпечно?
Через окремий ввід генератора, захист, перемикач джерел або АВР і правильно організовану резервну групу. Конкретне підключення до клем має виконувати електрик.Чи потрібне заземлення генератора?
Так, але схема залежить від генератора, будинку, системи заземлення і захистів. Не можна робити перемички N/PE навмання.Чому вибиває ПЗВ при роботі від генератора?
Можливі причини: особливість нейтралі генератора, помилка N/PE, реальний витік, неправильна схема перемикання або проблема в лінії. Потрібна діагностика.Який спосіб підключення найнадійніший?
Для більшості будинків — перекидний рубильник I-0-II і резервна група. Для автоматичного сценарію — АВР, але тільки з сумісним генератором і правильною схемою.Коли точно треба викликати електрика?
Якщо потрібно підключити генератор до щитка, поставити рубильник або АВР, зробити резервну групу, перевірити N/PE, заземлення, ПЗВ або трифазний ввід — потрібен електрик.
Висновок: найкраща схема підключення генератора до будинку
Якщо коротко, відповідь на питання як підключити генератор до будинку така: не через розетку, не через кабель “вилка-вилка”, не через скрутки, а через щиток із нормальним перемиканням джерел. Для більшості приватних будинків найкраще рішення — підключення генератора через перекидний рубильник I-0-II і окрему резервну групу. Це просто, зрозуміло, надійно і не залежить від складної автоматики. Підключення генератора через АВР має сенс, якщо потрібне автоматичне перемикання: котельня, офіс, магазин, охорона, об’єкт без постійної присутності людей. Але АВР треба розглядати як систему, а не як “коробку в щитку”. Потрібен генератор із відповідною логікою запуску, правильні затримки, захисти, резервна група і перевірка під навантаженням. Головне — не намагатися живити все підряд. Генератор має працювати на пріоритетні лінії: котел, насос, холодильник, світло, інтернет і критичні розетки. Бойлер, електроплита, тепла підлога, електрокотел і потужні обігрівачі без окремого розрахунку краще залишити поза резервом. Якщо у щитку старі автомати, гріються клеми, вибиває ПЗВ, незрозумілий нуль генератора або немає впевненості в заземленні — не експериментуйте. У темі генератора помилка може коштувати не тільки техніки, а й безпеки людей.
Цій темі присвячено окремий матеріал — схема підключення АВР до інвертора.
Коментар автора. Я не раджу подавати резервне живлення в проводку через звичайну розетку або саморобний кабель. Потрібна погоджена схема введення резерву й належне перемикання джерел. Її монтаж та перевірку виконує кваліфікований електрик.
Богдан Гнатюк, електромонтажник
