Щиток для підключення гібридного інвертора: схема й захист

Автор Богдан Гнатюк
Де найчастіше помиляються — Щиток для інвертора і резервної групи: що має бути в схемі

Коротко: що має показувати схема щитка для інвертора

Щиток для підключення гібридного інвертора — це окремий вузол або секція основного щита, де узгоджують ввід, резервні лінії, перемикання й захист. Схема має показувати, звідки живиться кожна група та як працюють нейтраль N і захисний провідник PE в усіх режимах. Монтаж і вимірювання виконує кваліфікований електрик.

Головна ідея проста: інвертор не повинен живити все підряд. У щитку формують резервну групу — окремі автомати для тих споживачів, які справді потрібні під час відключення світла. Так легше контролювати навантаження, не перевантажувати акумулятор і не допустити небезпечної зворотної подачі напруги в мережу.

Якщо схема зроблена правильно, під час блекауту у вас працює потрібне: освітлення, роутер, котел, холодильник, частина розеток. Якщо схема зроблена “на скрутках і надії”, інвертор може вибивати захист, гріти клеми, садити батарею за годину або створювати ризик для людей.

Важливо: ця стаття пояснює логіку схеми, резервної групи та захисту. Це не інструкція для самостійного підключення до клем, щитка, АВР, інвертора чи мережі 220В. Роботи з електрощитом, нейтраллю, PE-заземленням, автоматами, ПЗВ, дифавтоматами та силовими кабелями має виконувати кваліфікований електрик.

Навіщо виділяти резервні лінії в щитку

Окремий щиток або виділена секція допомагає зафіксувати склад резервних навантажень, захист і порядок перемикання. Вибір виконання залежить від наявного щита, інвертора та проєкту. Сам факт окремого корпусу не підтверджує безпеки системи.

Погоджене рішенняЩо має бути зрозуміло
Резервна групаЯкі лінії працюють без мережі та яке навантаження дозволене
ПеремиканняЯкі джерела й виходи використовуються; як виключене небезпечне з’єднання
Захист і маркуванняЯкий апарат захищає кожну лінію та як штатно зупинити систему

Що визначити перед підбором щитка

  • Перелік резервних споживачів, одночасне навантаження та пуск двигунів.
  • Фактичний стан вводу, проводки, нейтралі й захисного приєднання.
  • Можливості конкретної моделі інвертора та вимоги її монтажної інструкції.
  • Розміщення комутації, захисту й резервних груп та документацію після перевірок.

Загальна архітектура розглянута в матеріалі про підключення інвертора до мережі будинку.

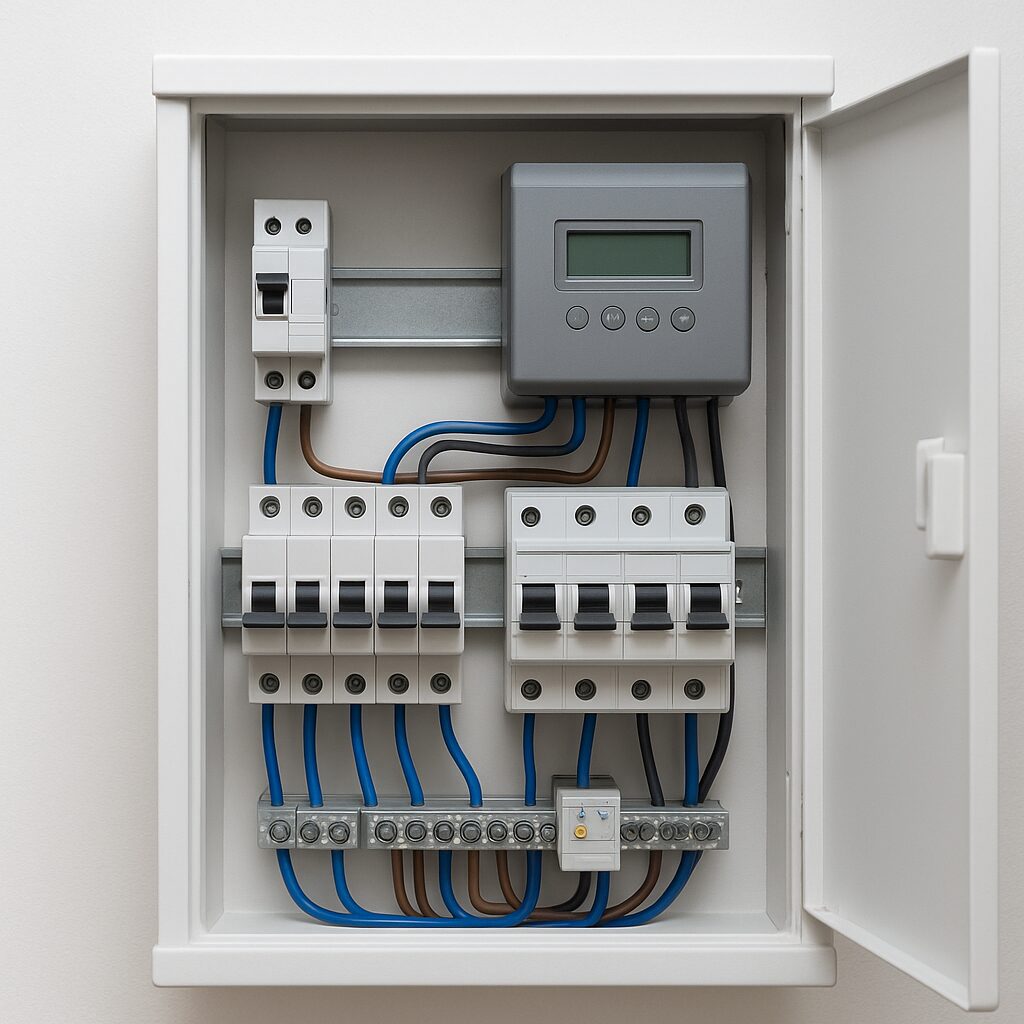

Щиток для інвертора і резервної групи в квартирі або будинку

Що таке резервна група в щитку простими словами

Резервна група в щитку — це окремо виділені електричні лінії, які можуть працювати від інвертора під час відключення основної мережі. Це не весь будинок і не вся квартира, а тільки критичні споживачі.

Наприклад, у квартирі резервна група може включати: світло в коридорі й кухні, роутер, холодильник і одну-дві розетки для ноутбука чи зарядок. У будинку до цього часто додають газовий котел, циркуляційний насос, автоматику опалення, сигналізацію або насос води.

Головне правило: у резервну групу ставлять не те, що “хочеться”, а те, що інвертор реально потягне за потужністю і акумулятор реально протримає за часом.

Поняття Що означає Для чого потрібно
Інвертор Пристрій, який перетворює енергію акумулятора в 220–230В змінного струму Живить вибрані прилади під час відключення світла
Акумулятор Запас енергії для роботи інвертора Визначає, скільки часу система працюватиме без мережі
Резервна група Окремі лінії в щитку, які живляться від інвертора Дозволяє не перевантажувати інвертор і АКБ
Байпас Режим, коли живлення проходить від мережі через інвертор або обхідний шлях Потрібен для нормальної роботи, коли міська мережа є
Перемикання джерел Перехід між міською мережею та інвертором Не дає мережі та інвертору “зустрітися” одночасно

Схема логіки: мережа / інвертор / резервна група

Безпечна схема має показувати не клеми, а логіку. У спрощеному вигляді це виглядає так:

Міська мережа
     │
     ▼
Ввідний захист / основний щит
     │
     ▼
Вузол перемикання джерел
(мережа ↔ інвертор, без одночасного з’єднання)
     │
     ▼
Щиток для інвертора / секція резервної групи
     │
     ├── резервне світло
     ├── роутер / ONU / інтернет
     ├── холодильник
     ├── котел / автоматика опалення
     └── кілька критичних розеток

Це принципова логіка, а не інструкція для підключення. Реальна схема залежить від типу інвертора, кількості фаз, стану щитка, типу заземлення, наявності ПЗВ/дифавтоматів, кабелів, акумулятора, байпаса, АВР і конкретного навантаження.

Інвертор для квартири і будинку: які сценарії резерву реалістичні

Сценарій резерву визначають за переліком потрібних приладів і бажаним часом роботи. Ці дані звіряють із потужністю інвертора, корисною енергією батареї та можливостями проводки.

Інвертор для квартири: що реально залишити на резерві

Для квартири найчастіше потрібен сценарій мінімального комфорту: світло, зв’язок, холодильник, робоче місце. Стан квартирного щита й проводки потрібно встановити оглядом до монтажу резерву.

Приклади навантажень, які можна погодити для резерву:

  • освітлення 1–2 зон: коридор, кухня, санвузол;
  • роутер, ONU/оптичний термінал або модем;
  • холодильник, якщо інвертор нормально витримує його пуск;
  • 1–2 розетки для ноутбука, зарядок, дрібної техніки;
  • сигналізацію або відеоспостереження, якщо вони є.

А от бойлер, електроплиту, духовку, пральну машину, теплу підлогу і кондиціонер краще не тягнути на резерв. Це не тому, що “не можна ніколи”, а тому що для звичайної квартири це швидко з’їдає батарею і змушує ставити систему значно дорожчу, більшу й складнішу.

Інвертор для будинку: котел, насоси, автоматика

У приватному будинку запити серйозніші. Люди часто хочуть, щоб будинок “жив як завжди”. Але правильніше ділити споживачі на рівні пріоритету:

  • Пріоритет 1: газовий котел, автоматика опалення, циркуляційний насос, інтернет, охорона, частина освітлення.
  • Пріоритет 2: холодильник, морозильна камера, кілька розеток, насос води за умови правильного розрахунку пуску.
  • Пріоритет 3: комфортні, але не критичні навантаження — телевізор, частина побутової техніки.
  • Не резервувати без окремого розрахунку: електрокотел, бойлер, електроплита, сауна, тепла підлога, потужні ТЕНи.

У будинку особливо важливо правильно зібрати щиток для інвертора, бо тут більше двигунів і автоматики. Насос може стартувати важче, ніж показує його номінальна потужність. Холодильник теж має пусковий момент. Якщо цього не врахувати, інвертор буде йти в захист, а власник буде думати, що “погана батарея”.

Об’єкт Що в резерві зазвичай має сенс Що краще не включати без окремого розрахунку
Квартира LED-освітлення, роутер/ONU, холодильник, робочі розетки бойлер, плита, духова шафа, тепла підлога, кондиціонер
Приватний будинок котел, автоматика, насоси, інтернет, частина світла, холодильник електрокотел, бойлер, варильна поверхня, сауна, великі ТЕНи
Офіс / магазин інтернет, каса, освітлення, охорона, частина розеток кавомашини, обігрівачі, кондиціонери, потужна кухня

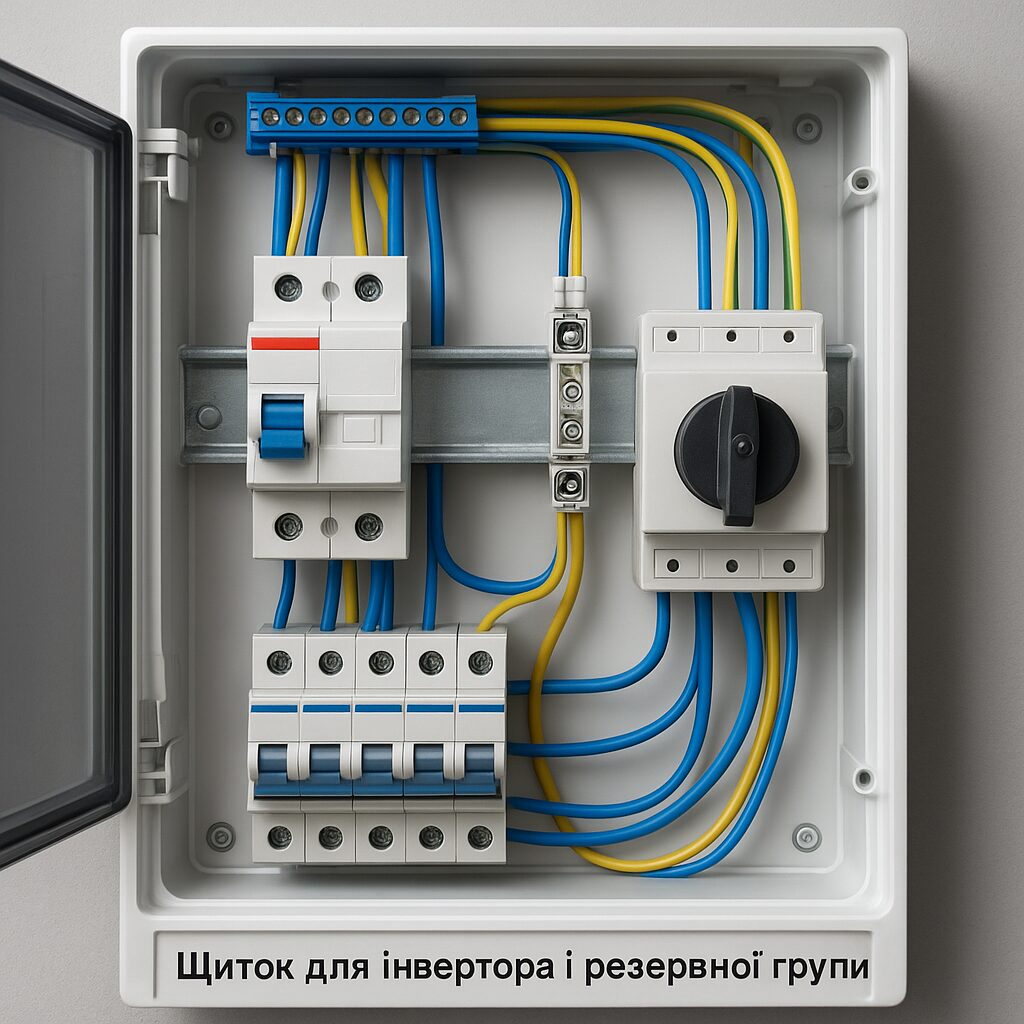

Інвертор для квартири і будинку: резервна група в щитку

Таблиця навантажень: що можна садити на резерв, а що краще залишити тільки від мережі

Перед тим як робити підключення інвертора до щитка, треба скласти список навантажень. Не “на око”, а чесно: що буде працювати одночасно, що стартує періодично, що можна вимкнути вручну.

Споживач Пріоритет Чи варто включати в резерв Коментар електрика
LED-освітлення Високий Так Мало споживає, дає комфорт і безпеку під час відключень
Роутер / ONU / модем Високий Так Інтернет часто важливіший за телевізор і половину кухні
Холодильник Високий Так, але з урахуванням пуску Компресор має стартовий струм, інвертор має це витримати
Газовий котел Високий Лише за сумісності системи Важливі чиста синусоїда, правильна нейтраль, захист і стабільна робота автоматики
Циркуляційний насос Високий для будинку Так, після перевірки Потрібно врахувати пусковий момент і роботу під навантаженням
Ноутбук / зарядки Середній Так Добре підходить для резервних розеток
Телевізор Середній Можна, якщо вистачає запасу Не критичний, але інколи додають до комфортної групи
Бойлер Низький Зазвичай ні Швидко розряджає акумулятор, потребує потужної системи
Електроплита / духова шафа Низький Ні Для звичайного резерву це занадто велике навантаження
Тепла підлога Низький Зазвичай ні Працює довго, споживає багато, батарея “тане” дуже швидко
Електрочайник Низький Краще ні Навантаження погоджують із потужністю інвертора та потрібною автономністю

Перелік є прикладом пріоритетів. Сумісність і допустиме навантаження кожного приладу перевіряють окремо.

Схема щитка для інвертора: які елементи мають бути в системі

Схема щитка пояснює функції вузлів: джерело → відключення → захист → перемикання → розподіл → кінцеві лінії. Небезпечне з’єднання незалежних джерел має бути виключене. У базовому вигляді схема для резервного живлення має забезпечити три речі:

  • безпечне відключення;
  • захист кабелів, інвертора і резервних ліній;
  • відокремлення резервної групи від решти мережі.

Обов’язкові елементи в схемі

  • Ввідний захист. Захищає кабель і вузол живлення, а не “просто стоїть для краси”.
  • Перемикання джерел. Це може бути ручний перемикач мережа/інвертор або АВР, але головна умова одна: незалежні джерела не повинні з’єднуватися поза дозволеним режимом обладнання.
  • Автомати резервних ліній. Окремо світло, окремо холодильник, окремо котел, окремо інтернет або розетки.
  • ПЗВ або дифавтомати. Потрібні там, де цього вимагає логіка захисту конкретної схеми. Їх не ставлять “як попало”, бо при неправильній нейтралі вони можуть або вибивати, або не виконувати свою функцію.
  • Шини N і PE. Нейтраль і заземлення мають бути організовані правильно. Тут часто ховаються проблеми, через які резерв поводиться дивно.
  • Маркування. Підписані автомати, підписаний режим, підписані резервні лінії. Це дрібниця тільки до першого блекауту.
  • Захист від перенапруги. Для будинку або приватного сектору це часто не зайве. Особливо якщо напруга в мережі “гуляє”.

Якщо тема захисту щитка актуальна, корисно також переглянути матеріал про монтаж і збірку електрощита. Резервне живлення не повинно існувати окремо від загальної логіки щита.

Що таке байпас і чому про нього питають

Байпас — це режим або окреме рішення, яке дозволяє живити навантаження від мережі в обхід інверторної частини або через внутрішній обхід інвертора, залежно від моделі обладнання. У побуті це часто сприймають як “коли світло є — працює від мережі, коли немає — від батареї”.

Але важливо не плутати байпас із саморобною перемичкою. Байпас має бути передбачений схемою або обладнанням. Саморобний обхід без розуміння фази, нуля, захисту і режимів перемикання — це вже не байпас, а лотерея з клемами.

Щиток для підключення гібридного інвертора

На робочій схемі розрізняють AC-вхід, основні та резервні виходи конкретного інвертора. Не кожний вихід працює від АКБ. Електрик перевіряє допустиме навантаження, роботу N і PE та захисних апаратів як від мережі, так і в резерві. Вбудоване перемикання й зовнішній АВР узгоджують за документацією; детальніше — схема АВР для інвертора.

Як організувати резервну групу в щитку: розділення ліній, маркування і перевірка

Резервна група в щитку — це не просто кілька автоматів поруч. Це продуманий набір ліній, які інвертор реально тягне по потужності й автономності. Режими та маркування мають бути зрозумілими всім користувачам системи.

Які лінії варто виносити в резерв

  • Світло. Не все освітлення, а мінімальні зони: коридор, кухня, санвузол, котельня.
  • Інтернет. Роутер, ONU, комутатор, Wi-Fi-точка.
  • Холодильник. Бажано окремою лінією, якщо це дозволяє існуюча проводка.
  • Котел і автоматика. Для приватного будинку це часто критичний споживач.
  • Циркуляційний насос. Тільки після перевірки пускових навантажень.
  • Кілька резервних розеток. Для ноутбука, зарядок, зв’язку, невеликої техніки.

Що не можна садити на резерв без окремого розрахунку

  • бойлер;
  • електроплиту;
  • духову шафу;
  • електрокотел;
  • теплу підлогу;
  • кондиціонер;
  • пральну машину;
  • електрочайник;
  • потужні обігрівачі;
  • будь-яке навантаження, яке “з’їдає” батарею швидше, ніж дає реальну користь.

Не треба обманювати себе: якщо інвертор куплений для світла, котла, роутера і холодильника, не варто під час блекауту перевіряти, чи потягне він чайник, мікрохвильовку і фен. Непогоджене навантаження може перевантажити інвертор або зменшити час резерву.

Маркування: дрібниця, яка рятує нерви

Це смішно рівно до моменту, поки хтось не вимикає “кухню”, а потім питає, чому в душі зникла вода.

Нормальне маркування резервної групи виглядає так:

  • РЕЗЕРВ — світло коридор / кухня;
  • РЕЗЕРВ — роутер / ONU;
  • РЕЗЕРВ — холодильник;
  • РЕЗЕРВ — котел;
  • РЕЗЕРВ — робочі розетки;
  • НЕ РЕЗЕРВ — бойлер;
  • НЕ РЕЗЕРВ — плита;
  • НЕ РЕЗЕРВ — тепла підлога.

На дверцятах щитка бажано залишити коротку шпаргалку: що можна вмикати одночасно, що не можна, який режим є основним, який резервним. Особливо якщо вдома не тільки одна людина “розуміє електрику”.

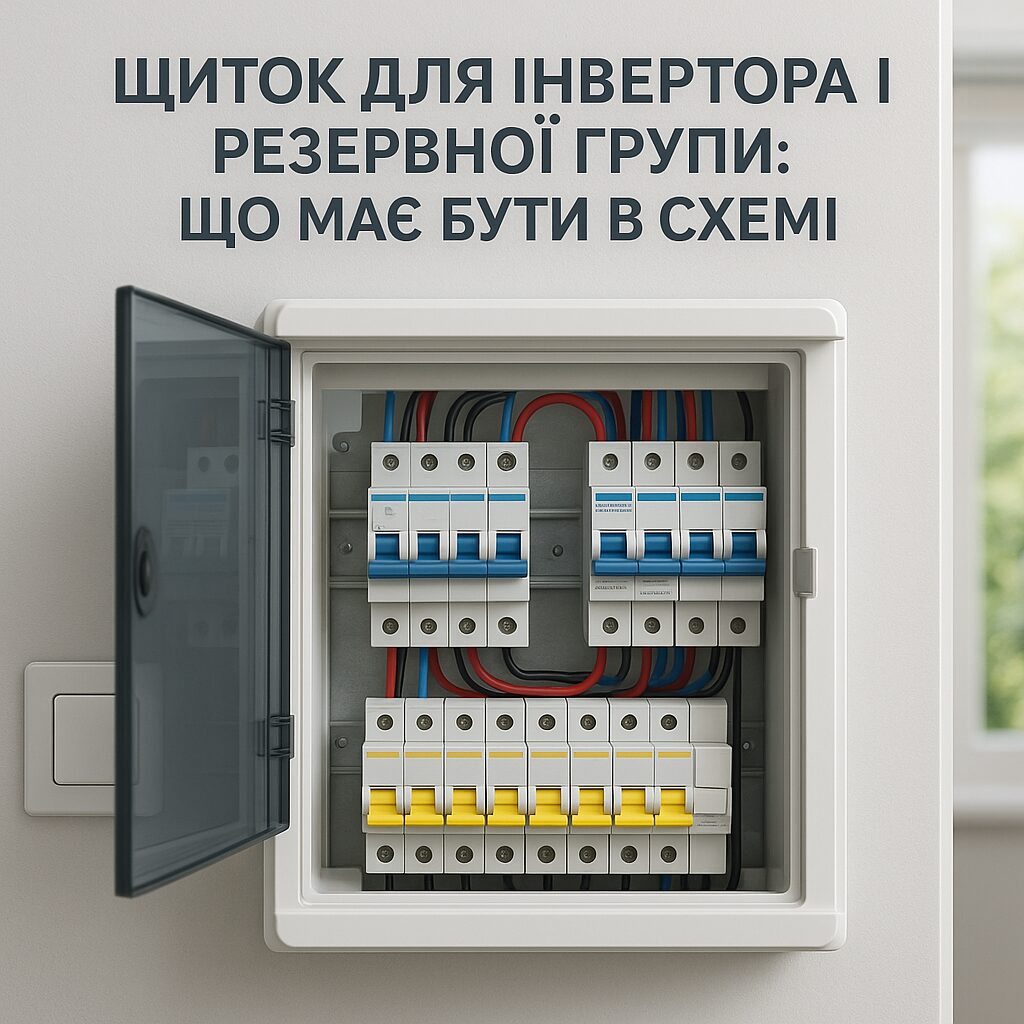

Резервна група в щитку для інвертора: світло, роутер, холодильник, котел

Стара проводка і щиток для інвертора: що обов’язково перевірити

Перед тим як робити підключення інвертора до щитка, потрібно оцінити не тільки інвертор, а й саму електропроводку.

У старій проводці можуть бути проблеми, які в нормальному режимі ще якось живуть, а потребують перевірки в усіх режимах:

  • алюмінієві лінії з поганими контактами;
  • скрутки в розподільчих коробках;
  • одна лінія на пів квартири;
  • розетки без заземлення;
  • спільні нулі для різних груп;
  • старі автомати невідомого номіналу;
  • перегріті клеми в щитку;
  • відсутність зрозумілої схеми.
Ознака Можлива причина Що робити
Гріється автомат або клема Поганий контакт, перевантаження, неправильний переріз Не експлуатувати резерв під навантаженням, викликати електрика
Пахне пластиком або гаром Підгорілий контакт, плавлення ізоляції Вимкнути лінію, не вмикати повторно без діагностики
ПЗВ вибиває тільки на інверторі Помилка з нейтраллю, змішані N, особливість схеми інвертора Потрібна перевірка схеми N/PE і режимів роботи
Інвертор іде в захист при старті холодильника Пусковий струм більший, ніж може витримати система Переглянути резервну групу або підбір обладнання
Працює “не те”, що підписано Немає нормального маркування, змішані лінії Потрібна прозвонка й перемаркування щитка

Якщо у вас пропадає світло в частині квартири, вибиває автомат або є підозра на проблему в щитку, спочатку краще розібратися з несправністю, а вже потім ставити інвертор. Для суміжної теми дивіться матеріал про коротке замикання в квартирі і будинку.

Автоматичне введення резерву або ручне перемикання: що краще для інвертора

Автоматичне введення резерву звучить красиво: світло зникло — інвертор підхопив сам, світло з’явилось — система повернулась на мережу. Але АВР потрібен не всім. Для багатьох квартир і невеликих будинків достатньо ручного перемикання джерел або правильної схеми з блокуванням.

Вибір залежить від допустимої перерви живлення, режиму користування та вбудованої автоматики інвертора. Час перемикання й поведінку при відмові перевіряють за паспортами обладнання.

Варіант Коли доречний Що важливо
Ручний перемикач мережа / інвертор Квартира, дача, невеликий будинок, коли власник контролює процес Має бути правильне блокування джерел і зрозуміле маркування
АВР для інвертора Будинок з котлом, насосами, охороною, офіс, магазин, об’єкт без постійної присутності Потрібна правильна логіка нейтралі, захисту, резервної групи і тестування
Генератор + АВР Довгі відключення, приватний будинок, комерційний об’єкт Потрібні затримки запуску, стабілізація, захист від зворотної подачі

Для генератора логіка інша, ніж для інвертора: генератору потрібен запуск, прогрів, стабілізація напруги і правильне повернення на мережу. Тому для суміжної теми рекомендую матеріал про схему підключення АВР до генератора.

А якщо вам потрібна саме тема інвертора й автоматики, корисно прочитати статтю про АВР своїми руками для генератора та інвертора. Але повторю: читати можна, лізти в щит без досвіду — ні.

Де стає небезпечно

  • Некероване з’єднання незалежних джерел. Це може пошкодити обладнання і створити небезпеку для людей.
  • Зворотна подача в мережу. Інвертор не повинен “підсвічувати” зовнішню лінію.
  • Неправильна нейтраль. Через це можуть неправильно працювати ПЗВ, дифавтомати й автоматика інвертора.
  • Контактор або перемикач “впритик”. Якщо апаратура не витримує реальне навантаження, у щитку з’являється нагрів.
  • Відсутність перевірки під навантаженням. На холостому ходу все красиве. Реальність починається, коли стартує холодильник або насос.

Що можна безпечно перевірити самостійно, а коли треба викликати електрика

Самостійно можна перевіряти тільки те, що не потребує відкривання силових частин щитка і роботи під напругою. Усе, що стосується клем, шин, нейтралі, PE, автоматів, АВР, інвертора і підключення до мережі — це вже робота електрика.

Що можна перевірити безпечно

  • скласти список приладів, які мають працювати під час відключення;
  • подивитися потужність приладів у паспорті або на шильдику;
  • визначити, що точно не треба вмикати на резерві: бойлер, плиту, чайник, теплу підлогу;
  • перевірити, чи підписані автомати в щитку;
  • поспостерігати, які лінії працюють у режимі резерву;
  • звернути увагу на запах гару, гул, перегрів, миготіння світла;
  • зробити фото щитка для консультації з електриком.

Коли потрібно викликати електрика

  • інвертор вибиває автомат або йде в захист;
  • гріється автомат, перемикач, контактор або клема;
  • є запах гару чи пластику;
  • ПЗВ або дифавтомат спрацьовує без зрозумілої причини;
  • резерв живить не ті лінії, які мав би;
  • у квартирі стара проводка або невідомий стан щитка;
  • потрібно підключити АВР, перемикач джерел або резервну групу;
  • ви не розумієте, як у вашому щитку організовані нуль і заземлення.

У Сумах для таких робіт краще починати не з покупки обладнання, а з діагностики щитка і списку навантажень. Послуги можна подивитися на сторінці послуги електрика в Сумах, а орієнтир по роботах — на сторінці вартість робіт по електриці.

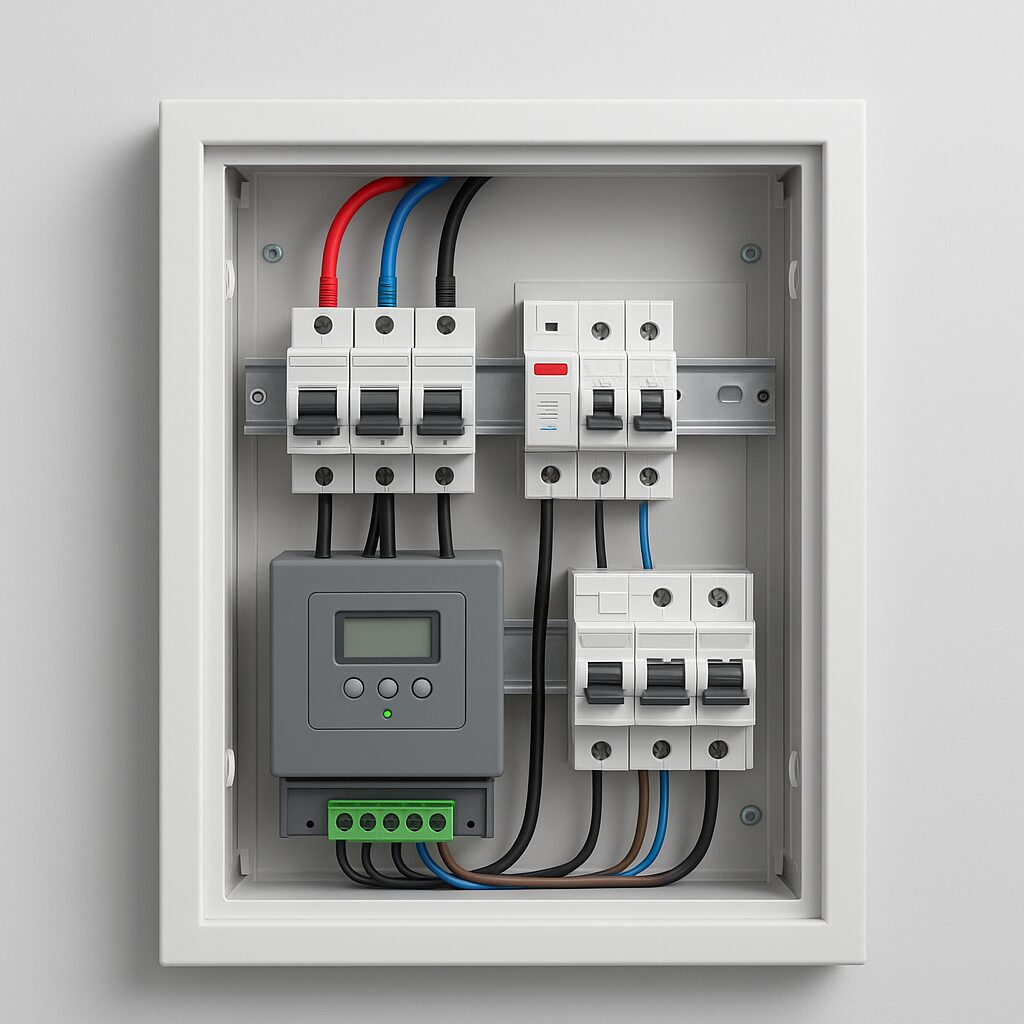

FAQ про щиток для інвертора, АВР і резервне живлення

Типові помилки при підключенні інвертора до щитка

  • Живлення будинку через розетку. Це небезпечна схема, яка може дати зворотну подачу в мережу.
  • Відсутність перемикання джерел. Небезпечне з’єднання незалежних джерел поза дозволеним режимом інвертора має бути виключене.
  • Одна резервна лінія “на все”. При проблемі падає все: світло, роутер, котел і холодильник.
  • Немає підписів у щитку. У критичний момент ніхто не розуміє, який автомат за що відповідає.
  • Бойлер і плита на резерві. Це швидко перевантажує систему і розряджає акумулятор.
  • Плутанина з N і PE. Через це захист може працювати неправильно.
  • Ігнорування старої проводки. Інвертор не лікує погані контакти, а часто навпаки показує, де вони є.
  • Вибір інвертора без урахування пускових струмів. Особливо для холодильника, насоса, компресора.
  • Відсутність тесту під реальним навантаженням. Схема має працювати не тільки “на лампочці”.

FAQ: часті питання про щиток для інвертора та резервне живлення

Чи потрібен окремий щиток для інвертора?

Окремий щиток або окрема секція в основному щиті дуже бажані, якщо інвертор живить не один прилад, а кілька ліній квартири чи будинку. Так простіше розділити резервну групу, поставити захист, підписати автомати і контролювати навантаження.

Що таке резервна група в щитку?

Резервна група — це окремі лінії, які працюють від інвертора під час відключення світла. Зазвичай це частина освітлення, інтернет, холодильник, котел, насос і кілька розеток для критичних потреб.

Чи можна підключити інвертор до щитка самостійно?

Самостійно можна скласти список навантажень і продумати, що має працювати від резерву. Але підключення до щитка, робота з автоматами, ПЗВ, дифавтоматами, нейтраллю, PE і перемиканням джерел має виконуватися електриком.

Чи можна живити квартиру від інвертора через розетку?

Живити окремий прилад від штатної розетки інвертора можна, якщо це передбачено виробником. Але подавати живлення в домашню проводку через розетку, щоб “оживити щит”, не можна. Це ризик зворотної подачі, плутанини з нулем і небезпечної роботи захисту.

Що не варто включати в резервну групу?

Зазвичай не варто включати бойлер, електроплиту, духовку, теплу підлогу, електрокотел, кондиціонер, пральну машину, чайник і потужні обігрівачі. Вони швидко розряджають акумулятор і можуть перевантажити інвертор.

Чому інвертор вибиває або йде в захист?

Можливі причини: перевантаження, пусковий струм холодильника чи насоса, помилка в резервній групі, неправильна нейтраль, слабкий контакт або невідповідність інвертора реальному навантаженню.

Чи потрібне ПЗВ або дифавтомат на резерві?

У багатьох побутових схемах захисне відключення потрібне, але воно має бути узгоджене з конкретною схемою інвертора, нейтралі та заземлення. Якщо поставити захист без розуміння логіки, він може спрацьовувати хибно або не виконувати свою функцію.

Коли потрібен АВР для інвертора?

Зовнішній АВР потрібен лише тоді, коли цього вимагає погоджена схема. Частина інверторів має вбудоване перемикання; іншим системам потрібен зовнішній вузол. Рішення перевіряють за документацією моделі, допустимою перервою та умовами об’єкта.

Скільки коштує зробити щиток для інвертора в Сумах?

Вартість залежить від стану існуючого щитка, кількості резервних ліній, типу інвертора, потреби в АВР, стану проводки, кількості фаз і обсягу монтажу. Точну оцінку можна дати після фото щитка, списку навантажень або огляду на місці.

Що отримати після підключення інвертора до щитка

Після монтажу власник має отримати фактичну схему, підписані резервні й нерезервні лінії, допустимі навантаження та порядок штатного вимкнення. Електрик перевіряє роботу від мережі, перехід на резерв, повернення мережі й захисні функції в кожному передбаченому режимі.

Кришку щита не відкривають для самостійного приймання або пошуку нагріву дотиком. За запаху, іскріння чи незвичного нагріву припиніть користування; штатне вимкнення можливе лише за безпечного доступу до органів керування. Не обходьте захист і не збільшуйте номінал автомата для усунення спрацювання.

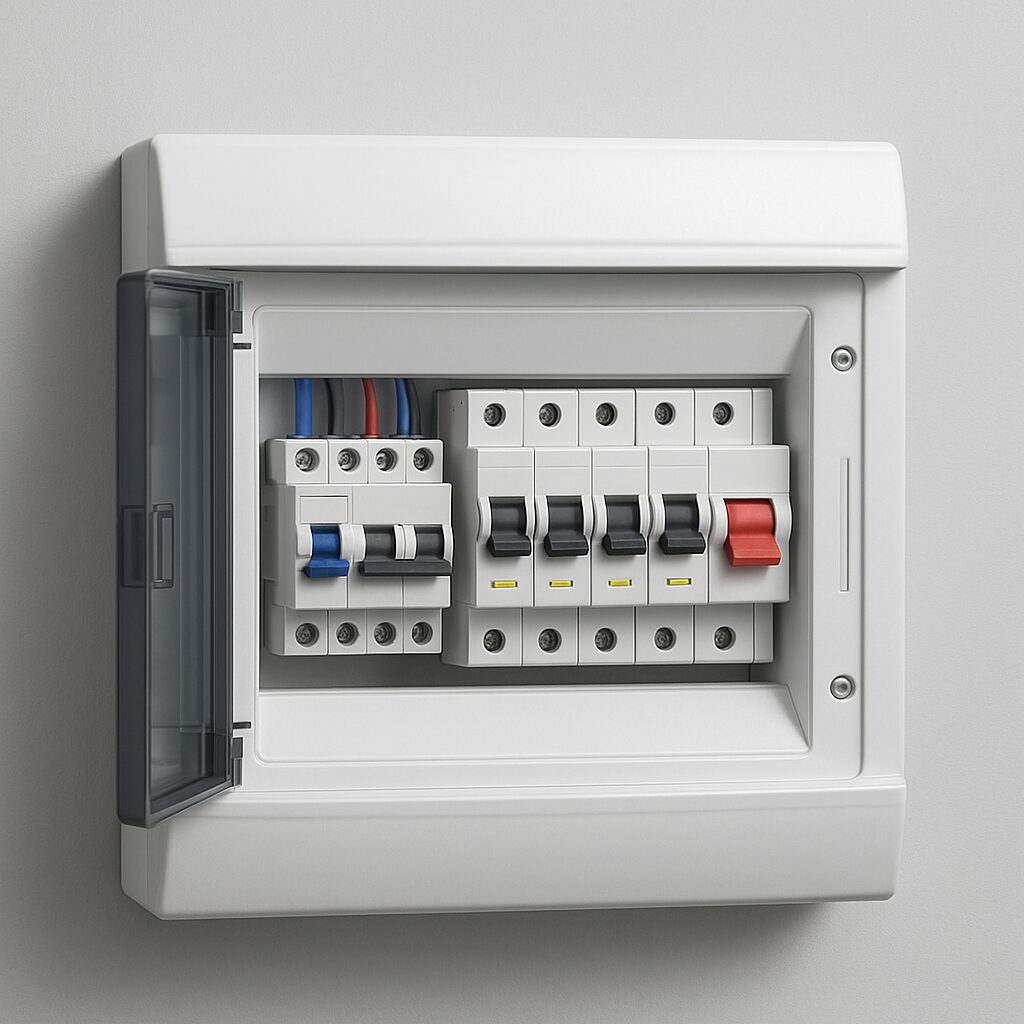

Щиток для інвертора і резервного живлення в будинку

Коментар автора. Для інвертора я раджу перевірити призначення виходів, склад резервної групи й документацію моделі. Не переносіть схему підключення з іншого пристрою. Роботу в щиті та перевірку режимів перемикання виконує кваліфікований електрик.

Богдан Гнатюк, електромонтажник

Призначення AC-входів і виходів, вимоги до відключення та захисного приєднання наведені на прикладі конкретної моделі в монтажній документації Victron MultiPlus-II. Цю схему й номінали не переносять на інше обладнання; потрібні інструкція встановленого інвертора та перевірка фактичного щита.

Вам також може сподобатися

-
00:00
00:00
Update Required Flash plugin
-
00:00
00:00
