Схема підключення АВР до інвертора: 220В, щиток і резервна група

882

Коротка відповідь: АВР підключають до інвертора так, щоб навантаження автоматично перемикалося між основною мережею і резервним живленням, але через резерв краще живити не весь будинок, а окрему групу: освітлення, котел, роутер, холодильник, насос або кілька потрібних розеток. Головне в такій схемі – не сам факт наявності АВР, а правильне розділення ліній у щитку, захист від зворотної подачі напруги, коректна робота нуля і заземлення.

Ця інструкція для власників квартир, приватних будинків і невеликих об’єктів, які хочуть зрозуміти, як працює схема підключення АВР до інвертора і що потрібно перевірити перед монтажем. Це не покрокова інструкція для роботи під напругою.

Важливо з безпеки: роботи в електрощитку, з 220В/380В, інвертором, акумуляторами, АВР, ПЗВ або генератором має виконувати кваліфікований електрик. Помилка в такій схемі може призвести до ураження струмом, пожежі, пошкодження інвертора або небезпечної подачі напруги назад у мережу.

Матеріал перевірив електрик / майстер:
Ім’я: Богдан Гнатюк
Досвід: Електромонтажник з досвідом у побутових і комерційних об’єктах. Консультує з підбору автоматів, УЗО/дифавтоматів, кабелів, щитів і захисту від перенапруги. У матеріалах робить акцент на безпеці, нормах і зрозумілих інструкціях для власників квартир та приватних будинків.
Дата оновлення: 02.09.2026
Перевірено: логіку підключення АВР до інвертора, відмінність зовнішнього АВР від вбудованого байпаса, розрахунок струму, сумісність за напругою і фазністю, безпеку роботи зі щитком, типові помилки та обмеження для резервного живлення.

Що коротко потрібно знати перед підключенням АВР до інвертора

Питання	Коротко
Що робить АВР	Автоматично перемикає навантаження між основною мережею та резервним джерелом, наприклад інвертором.
Коли це потрібно	Коли треба, щоб частина будинку або квартири працювала під час відключення світла без ручного перемикання.
Що можна перевірити самостійно	Які прилади справді потрібні під час відключення: світло, котел, роутер, холодильник, насос, охорона.
Що не можна робити самостійно	Лізти в щиток, міняти схему нуля/PE, підключати АВР або інвертор до клем, обходити автомати чи ПЗВ.
Коли викликати електрика	Якщо треба розділити резервну групу, перевірити заземлення, підібрати захист або підключити АВР у щитку.

Як працює АВР з інвертором простими словами

АВР – це перемикач між двома джерелами живлення. Перше джерело – звичайна електромережа. Друге джерело – інвертор, який бере енергію з акумуляторів або іншої системи резервного живлення і подає на виході 220-230В змінного струму.

Коли в міській мережі є нормальна напруга, резервна група живиться від основної лінії. Коли напруга зникає або виходить за допустимі межі, АВР переводить цю групу на інвертор. Після відновлення мережі автоматика повертає живлення назад.

На практиці найстабільніше працює схема, де через АВР живиться не весь щиток, а окрема резервна група. Якщо ви тільки плануєте систему резервного живлення, корисно спочатку прочитати окремий матеріал про підключення інвертора до мережі, а вже потім вирішувати, чи потрібен зовнішній АВР.

АВР чи вбудований байпас інвертора: що вибрати

Зовнішній АВР потрібен не в кожній системі. Багато гібридних інверторів уже мають вхід AC Input, внутрішнє реле перемикання та режим байпаса: коли мережа справна, навантаження отримує живлення від неї, а після відключення інвертор переходить на акумулятор. У такому випадку додатковий АВР може не покращити систему, а продублювати її функції та ускладнити логіку роботи N, PE, ПЗВ і резервної групи.

Окремий АВР розглядають, коли інвертор працює як самостійне джерело 230 В без відповідного вбудованого перемикання, коли треба комутувати окрему резервну групу поза інвертором або коли в системі є декілька джерел. Остаточне рішення приймають після перевірки електричної схеми конкретної моделі: назва режиму «UPS», «байпас» або «гібридний» сама по собі не пояснює, як пристрій перемикає фазу й нейтраль і що відбувається з виходом при аварії.

Коли потрібен зовнішній АВР

Ситуація	Чи потрібен зовнішній АВР	Що перевірити
Інвертор має повноцінний AC Input і вбудований байпас	Часто не потрібен	Схему байпаса, час перемикання, допустимий струм AC Input і поведінку нейтралі
Інвертор працює тільки як автономне джерело 230 В	Може бути потрібен	Чи допускає виробник стаціонарне підключення та зовнішню комутацію
Є мережа, інвертор і генератор	Потрібна окрема узгоджена логіка	Пріоритет джерел, взаємне блокування, N/PE, запуск генератора та захист
Треба перемикати весь ввід будинку	Тільки після розрахунку	Потужність, пускові струми, фазність, переріз кабелю і номінали захисту
Резервується кілька окремих ліній	Практичний варіант	Склад резервної групи та її максимальне одночасне навантаження

Практичний висновок: спочатку перевіряють можливості самого інвертора, а вже потім купують зовнішній АВР. Якщо інвертор має правильно реалізований байпас і живить окрему резервну групу, додаткова автоматика може бути зайвою. Якщо ж потрібне перемикання між незалежними джерелами поза інвертором, зовнішній АВР підбирають як частину всієї схеми, а не як окрему коробку.

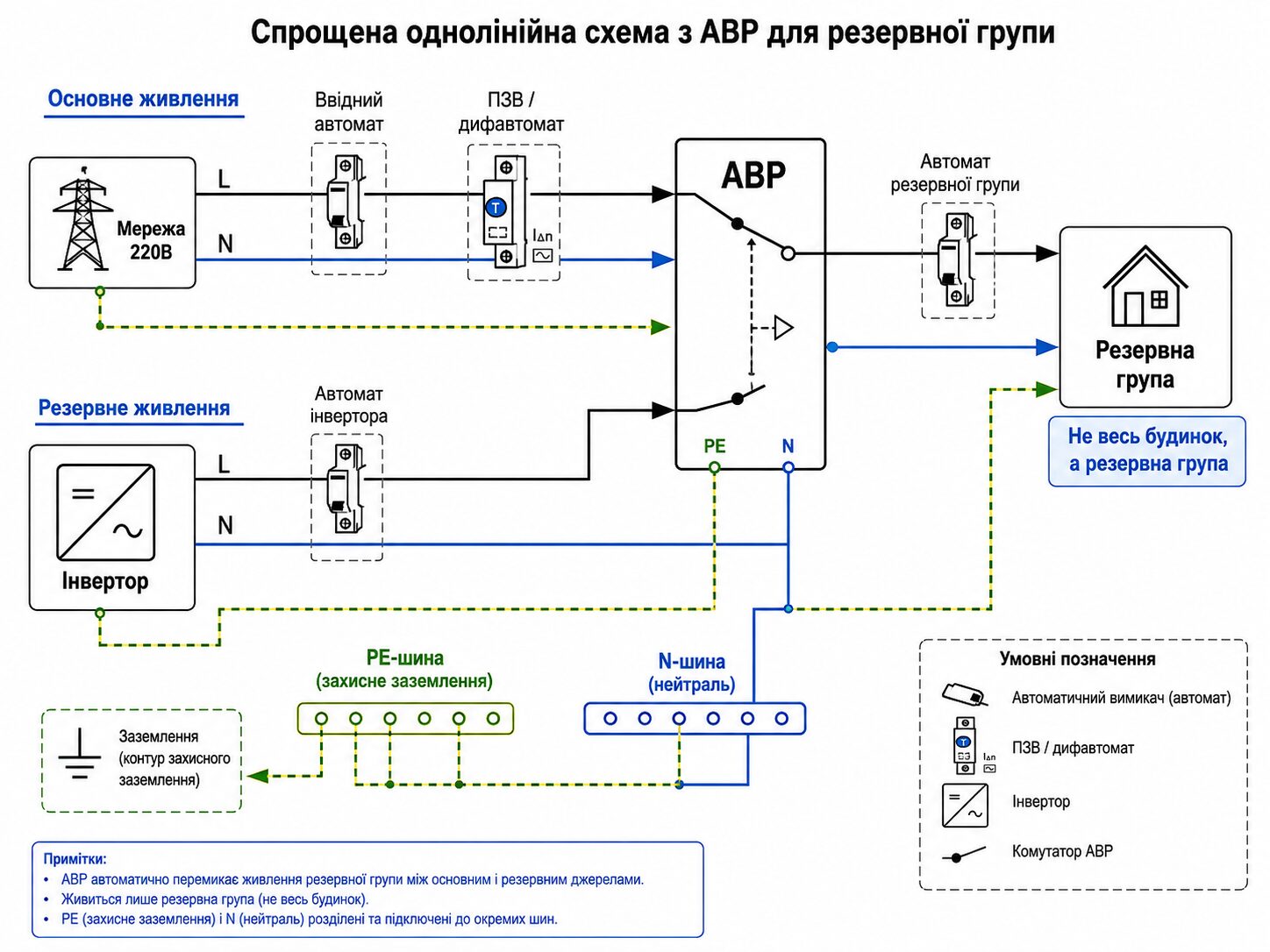

Типова логіка підключення АВР до інвертора

Безпечна логіка виглядає так: основна мережа заходить на один вхід АВР, інвертор – на другий вхід АВР, а вихід АВР живить окрему резервну групу в електрощитку. Саме резервну групу, а не всі лінії будинку без розрахунку.

Схема 1. Мережа та інвертор через зовнішній АВР

У цій логіці зовнішній АВР контролює два незалежні AC-джерела та подає на резервну групу тільки одне з них. Між входами має бути гарантоване взаємне блокування. Схема не показує номери клем, перемички чи спосіб організації нейтралі, тому що ці рішення залежать від конкретного АВР, інвертора, ПЗВ, системи заземлення та документації виробників.

Схема 2. Гібридний інвертор із вбудованим байпасом

Друга схема зазвичай простіша, але тільки якщо гібридний інвертор справді розрахований на стаціонарну роботу з мережею та резервною групою. Потрібно перевірити допустимий струм байпаса, швидкість перемикання, максимальну потужність виходу, правила підключення N і PE та сумісність із ПЗВ. Не можна вважати, що будь-який пристрій із написом «інвертор» автоматично замінює АВР.

Типова логіка підключення:

• мережа 220В або 380В заходить у щиток через ввідний захист;
• критичні споживачі виносяться в окрему резервну групу;
• АВР перемикає тільки цю резервну групу між мережею та інвертором;
• інвертор працює з акумуляторами або іншою системою резерву;
• автомати, ПЗВ/дифавтомати, заземлення і переріз кабелю підбираються під реальне навантаження;
• після монтажу схема перевіряється під навантаженням, а не тільки “на холостому ходу”.

Як розрахувати струм АВР для резервної групи

Для попереднього розрахунку однофазної системи використовують співвідношення потужності, напруги та струму:

де I — розрахунковий струм у амперах, P — максимальна одночасна активна потужність резервної групи у ватах, U — робоча напруга. Для побутової однофазної мережі в розрахунку зазвичай беруть 230 В.

Приклад: якщо резервна група може одночасно споживати 5 кВт, попередній струм становитиме:

Це не означає, що достатньо купити перший АВР із написом 25 А. Потрібно врахувати холодильник, насос, компресор та інші двигуни, які під час запуску короткочасно споживають більше робочого струму. Також перевіряють тривалий струм контактів, категорію застосування комутаційного апарата, температуру в щитку, переріз кабелю, ввідний і групові автомати та вимоги виробника.

Для трифазної системи просте ділення потужності на 230 В уже не дає коректного результату. Потрібно враховувати напругу 400 В, розподіл навантаження між фазами, коефіцієнт потужності та наявність трифазних споживачів. Якщо резервне джерело однофазне, а ввід будинку трифазний, не можна самовільно з’єднувати фази перемичками: зазвичай формують окрему однофазну резервну групу або розробляють індивідуальну схему.

Таблиця сумісності АВР та інвертора

Сумісність визначається не назвою пристрою, а сукупністю параметрів. До замовлення потрібно відкрити паспорти АВР та інвертора і звірити щонайменше такі характеристики.

Параметр	Що звірити	Чому це важливо
Напруга	220–230 В або 380–400 В	АВР, інвертор і резервна група мають працювати в одній системі напруги
Фазність	1 або 3 фази	Однофазний вихід не підміняє трифазне джерело для трифазних споживачів
Тривалий струм	Навантаження, кабель, захист і комутаційні контакти	Номінал АВР не повинен бути слабшим за фактичний робочий режим
Пускова потужність	Насоси, холодильники, компресори, автоматика воріт	Пусковий імпульс може вимкнути інвертор або пошкодити слабкий контакт
Нейтраль	Чи потрібно перемикати N і як виробник реалізував вихід	Помилка з N/PE впливає на ПЗВ, котел, захист і напругу на корпусах
Байпас	Чи не дублює зовнішній АВР функцію інвертора	Зайве каскадне перемикання ускладнює схему та діагностику
Час перемикання	Чи витримають паузу котел, роутер, сервер, сигналізація	АВР не завжди працює як безперебійне джерело з нульовою паузою
Тип виходу	Чиста синусоїда, стабільні напруга та частота	Чутлива автоматика може не працювати від нестабільного джерела
Спосіб керування	Сухий контакт, окремий контролер, 5/6/7/8-піновий роз’єм	Роз’єм ATS генератора не є універсальним входом керування інвертором
Режим відмови	Що відбудеться при помилці інвертора або розрядженні батареї	Система повинна безпечно відключитися або повернутися на справне джерело

Окремо про термін «Inverter» у назві ATS: у генераторному обладнанні він часто означає сумісність з інверторним генератором із двигуном, а не з домашнім DC/AC або гібридним інвертором, що працює від акумуляторів. Тому назва KS ATS 4/25 Inverter не є підтвердженням сумісності з будь-яким інвертором для квартири чи будинку.

Три блоки ATS: характеристики та обмеження сумісності

Партнерське повідомлення: матеріал містить партнерські посилання. Якщо ви придбаєте товар за ними, сайт може отримати комісію без додаткових витрат для вас. Це не впливає на критерії добору обладнання.

Наявність перевірено 02.09.2026: KS ATS 4/25 Inverter закінчується, KS ATS 4/63HD і КВІТКА PRO ATS 10 кВт доступні у постачальника. Перед замовленням повторно перевірте статус, комплектацію, роз’єм і перелік сумісних моделей у картці товару.

Важливо: наведені нижче пристрої є насамперед блоками автоматики для генераторів. Вони доречні у схемі з генератором або як приклади ATS-обладнання, але їх не можна автоматично рекомендувати для перемикання домашнього акумуляторного інвертора. Для системи «мережа + інвертор + акумулятор» кожна модель може підійти лише після перевірки паспорта АВР, схеми інвертора та проєкту щита.

Модель	Напруга і фазність	Допустимий струм / потужність	Резервне джерело і запуск	Кому може підійти	Головне обмеження
Konner&Sohnen KS ATS 4/25 Inverter	230/400 В; одно- або трифазна мережа за схемою виробника	До 25 А; у визначеній виробником однофазній конфігурації вказано до 50 А. Потужність: 5,75/11,5 кВт при 230 В або до 13 кВт при 400 В	Інверторний генератор; автоматичний запуск і зупинка через 7-піновий керуючий роз’єм	Системі з сумісним генератором Konner&Sohnen KS 5500iES ATSR	Слово Inverter стосується інверторного генератора. Це не універсальний АВР для батарейного чи гібридного інвертора
Konner&Sohnen KS ATS 4/63HD	230/400 В; одно- або трифазна мережа	Клас комутації до 63 А; для окремих схем у характеристиках продавця зазначені значення до 120 А та до 34,8 кВт — конкретний режим потрібно звірити з інструкцією	Дизельний генератор; автоматичний/ручний режим, моторизований перемикач, 6-піновий керуючий кабель	Сумісним одноциліндровим дизельним генераторам Konner&Sohnen з позначенням ATSR	Не є універсальним для всіх генераторів або інверторів; потрібно перевірити модель генератора, роз’єм і схему 230/400 В
КВІТКА PRO ATS 10 кВт (110-7046)	220–230 В; одна фаза	До 45 А і до 10 кВт	Генератор КВІТКА PRO із підтримкою ATS; автоматичний і ручний режим, контроль мережі та запуск двигуна	Однофазній генераторній системі КВІТКА PRO з відповідним ATS-роз’ємом	Виробник указує 8 контактів і несумісність із генераторами інших брендів; у картці продавця зустрічається інше позначення роз’єму, тому версію треба уточнити до оплати

Konner&Sohnen KS ATS 4/25 Inverter

Цей блок цікавий для готового комплекту з сумісним інверторним генератором Konner&Sohnen. Він може працювати в однофазній або трифазній мережі, має автоматичний і ручний режими, програмовані затримки запуску та прогріву, аварійну зупинку і підтримання заряду стартерного акумулятора генератора. Ключове обмеження — 7-пінове керування та прив’язка до конкретної генераторної моделі. Для домашнього сонячного чи акумуляторного інвертора цей ATS не можна обирати лише через слово «Inverter» у назві.

Konner&Sohnen KS ATS 4/63HD

KS ATS 4/63HD розрахований на потужнішу генераторну систему 230/400 В і використовує моторизований перемикач. Виробник передбачає автоматичний запуск, затримку перед стартом, прогрів перед підключенням навантаження, ручний режим та аварійну зупинку. Блок орієнтований на одноциліндрові дизельні генератори Konner&Sohnen з позначенням ATSR і 6-піновим роз’ємом. Для підключення до стороннього інвертора потрібне окреме технічне підтвердження; збіг напруги 230 В ще не означає сумісність керування та комутації нейтралі.

КВІТКА PRO ATS 10 кВт

Це однофазний генераторний блок на 220–230 В із заявленою потужністю до 10 кВт і струмом до 45 А. Він контролює основну мережу, може запускати й зупиняти сумісний генератор, має автоматичний та ручний режими, аварійне вимкнення і контроль параметрів. Виробник прямо вказує прив’язку до генераторів КВІТКА PRO із підтримкою ATS та повідомляє, що блок не працює з генераторами іншої марки. Тому для схеми з домашнім акумуляторним інвертором ця модель не є готовою універсальною заміною звичайного перемикача джерел.

Як ухвалити рішення: якщо резервом є тільки акумуляторний інвертор, починайте з його інструкції та схеми байпаса. Якщо резервом є генератор, підбирайте ATS разом із ним за конкретним керуючим роз’ємом. Якщо в системі одночасно працюють інвертор і генератор, потрібна проєктна логіка з пріоритетом джерел, взаємним блокуванням і перевіркою N/PE. У кожному випадку вибрана модель може підійти тільки після перевірки паспортів АВР, інвертора або генератора.

Чого не повинно бути в схемі

• Одночасної подачі напруги з мережі та інвертора на одну лінію.
• Подачі напруги від інвертора або генератора назад у зовнішню мережу.
• Підключення інвертора “через вилку в розетку”.
• Обходу автоматів, ПЗВ, дифавтоматів або заземлення.
• Змішування робочого нуля N і захисного PE після ПЗВ.
• Підключення всього будинку до слабкого інвертора без розрахунку навантаження.
• Використання кабелю, контакторів або клем без запасу за струмом.

Якщо в схемі одночасно є мережа, інвертор і генератор, логіка стає складнішою. Для такого випадку краще окремо дивитися матеріал про підключення АВР до генератора, тому що там важливий захист від зворотної подачі, правильне перемикання джерел і робота з 220В/380В.

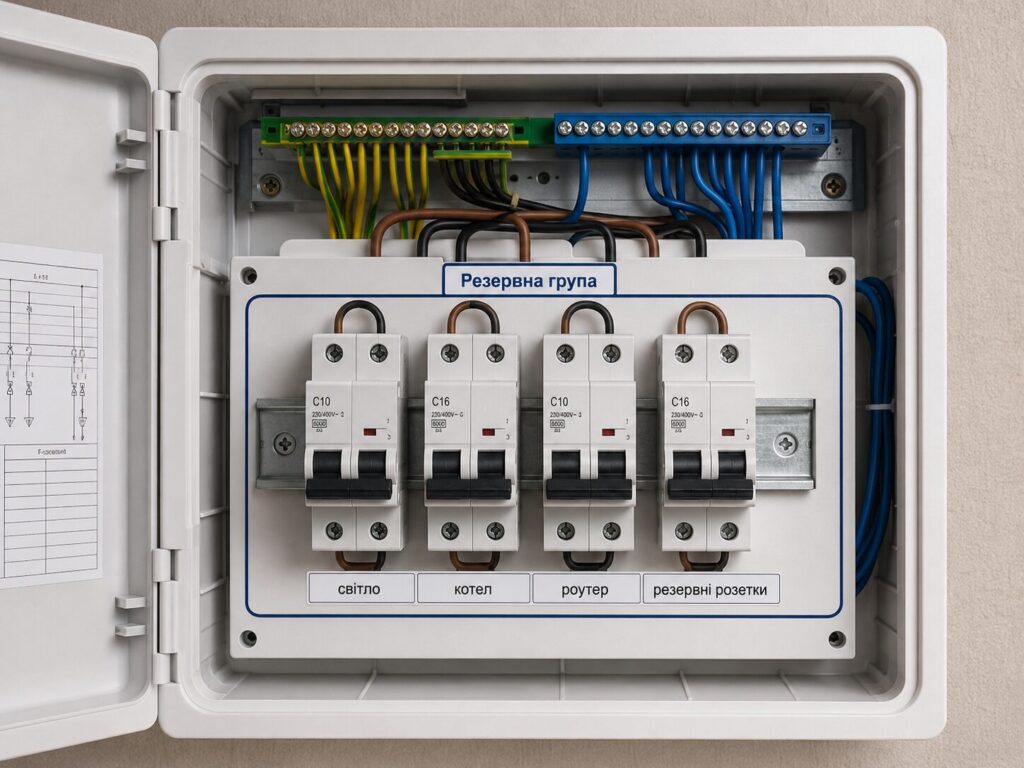

Що можна підключати через резервну групу

Головна помилка – намагатися живити від інвертора все, що є в будинку. Для резерву краще залишати тільки те, без чого справді незручно або небезпечно під час відключення світла.

Зазвичай доречно підключати	Потрібен окремий розрахунок	Зазвичай не варто без сильної системи
Освітлення основних кімнат	Холодильник або морозильна камера	Електроплита
Роутер, ONU, комутатор	Циркуляційний або свердловинний насос	Електрокотел
Автоматика газового котла	Охоронна система, відеонагляд	Бойлер великої потужності
Кілька резервних розеток	Ворота, автоматика, слабкострумні системи	Тепла підлога, кондиціонери, потужні компресори

Можна / не можна / потрібен електрик

Можна перевірити самостійно	Краще не робити	Потрібен електрик
Скласти список приладів, які мають працювати від резерву.	Відкривати щиток і переставляти проводи без досвіду.	Розділити лінії на звичайні та резервні групи.
Перевірити паспортну потужність інвертора і приладів.	Підключати інвертор або генератор через розетку.	Перевірити нуль, PE, ПЗВ, автомати і заземлення.
Вирішити, які споживачі критичні: котел, світло, інтернет, насос.	Обходити ПЗВ, дифавтомати або автомати.	Підібрати АВР, кабель, контактори і захист за струмом.
Підготувати фото щитка для консультації.	З’єднувати N і PE після ПЗВ або “садити” весь щит на резерв.	Провести тест перемикання під реальним навантаженням.

Типові помилки при підключенні АВР до інвертора

1. Підключення всього будинку до слабкого інвертора. У результаті інвертор перевантажується, вимикається або працює нестабільно.
2. Неправильне підключення нуля. Помилки з N часто викликають некоректну роботу ПЗВ, дифавтоматів і самого інвертора.
3. Змішування N і PE після ПЗВ. Це може спричиняти хибні спрацювання або небезпечну поведінку захисту.
4. Відсутність заземлення або сумнівна схема PE. Для резервного живлення це критичний момент, а не формальність.
5. Підбір автомата “на око”. Автомат має захищати кабель і лінію, а не просто “не вибивати”.
6. Економія на контакторах, клемах і кабелі. Слабкі контакти гріються, підгорають і дають збої саме під навантаженням.
7. Відсутність блокування між джерелами. Не можна допустити одночасну подачу напруги з мережі та інвертора.
8. Ігнорування пускових струмів. Насос, холодильник або компресор можуть короткочасно брати більше, ніж написано в паспорті.
9. Обхід ПЗВ або дифавтомата. Так іноді “прибирають проблему”, але насправді прибирають захист.
10. Копіювання чужої схеми без перевірки свого щитка. Одна й та сама схема може бути нормальною для одного будинку і небезпечною для іншого.

Якщо ви порівнюєте різні рішення і хочете зрозуміти, чи варто збирати автоматику самостійно, перегляньте матеріал АВР своїми руками. Але для реального монтажу в щитку все одно потрібна перевірка конкретної схеми, навантаження і захисту.

Підключення АВР до інвертора в квартирі та приватному будинку

У квартирі

У квартирі зазвичай немає сенсу живити весь щиток від інвертора. Практичніший варіант – окрема резервна група: частина освітлення, роутер, газовий котел, холодильник і кілька розеток для базових потреб. Так простіше контролювати навантаження і легше уникнути перевантаження інвертора.

У приватному будинку

У будинку часто додаються насос, автоматика воріт, охоронна система, котельня, свердловина або відеонагляд. Тут важливо не тільки підключити АВР, а й перевірити пускові струми, стан заземлення, тип мережі 220В або 380В і логіку роботи всіх джерел живлення.

Якщо інвертор підключається безпосередньо до електрощитка, корисно також прочитати окремий матеріал про підключення інвертора до електрощитка. Там більше уваги саме до щита, захисту і розподілу груп.

Як електрик перевіряє готову схему

Після монтажу недостатньо один раз вимкнути автомат і побачити, що світло не згасло. Нормальна перевірка має показати, як система поводиться під реальним навантаженням.

• Перевіряється робота від основної мережі.
• Імітується зникнення напруги на вводі.
• Перевіряється перемикання на інвертор.
• Контролюється, чи не просідає напруга під навантаженням.
• Перевіряється нагрів контактів, автоматів, клем і кабелю.
• Перевіряється повернення на основну мережу.
• Окремо перевіряється робота ПЗВ або дифавтоматів, якщо вони є в схемі.

Коли потрібно викликати електрика

Електрика варто викликати не тоді, коли система вже згоріла або інвертор пішов у помилку, а до монтажу – на етапі перевірки щитка, навантаження і схеми.

• якщо вибиває автомат або ПЗВ після перемикання на інвертор;
• якщо гріється щиток, кабель, клеми, розетка або корпус обладнання;
• якщо потрібно підключити генератор, інвертор або АВР;
• якщо є запах гару, сліди підгоряння або потемніння ізоляції;
• якщо немає заземлення або незрозуміло, де N і PE;
• якщо треба розділити резервну групу від інвертора;
• якщо потрібна перевірка навантаження перед вибором АВР;
• якщо у схемі одночасно є мережа, генератор і інвертор.

Якщо потрібна перевірка або підключення в Сумах, можна звернутися до електрика для діагностики щитка, лінії, автоматики або резервного живлення. Орієнтовні роботи по щитках, автоматах, ПЗВ і кабелю можна звірити на сторінці розцінок на електромонтажні роботи, а для консультації залишити заявку через сторінку контактів електрика в Сумах.

FAQ: часті питання про АВР та інвертор

Чи можна підключити АВР до інвертора самостійно?

Самостійно можна розібратися в логіці схеми і підготувати список навантажень, але монтаж у щитку краще довірити електрику. Потрібно правильно підключити джерела, нуль, заземлення, захист і резервну групу. Помилка може створити зворотну подачу напруги або вивести з ладу інвертор.

Чи можна живити весь будинок від інвертора через АВР?

Іноді це можливо, але для більшості побутових систем безпечніше живити окрему резервну групу. Весь будинок може мати занадто велике або нестабільне навантаження: бойлер, плита, насос, кондиціонер, тепла підлога. Без розрахунку це швидко перевантажує інвертор.

Чи потрібне заземлення для інвертора?

Так, питання заземлення потрібно перевіряти перед монтажем. Важливо розуміти, як у конкретному щитку виконані PE, N, ПЗВ або дифавтомати. Неправильна схема заземлення може дати хибні спрацювання захисту або небезпечну напругу на корпусах обладнання.

Що буде, якщо неправильно підключити нуль?

Неправильне підключення нуля може спричинити нестабільну роботу інвертора, спрацювання ПЗВ, появу напруги там, де її не має бути, або пошкодження обладнання. Особливо небезпечне змішування N і PE після ПЗВ. Це одна з причин, чому схему має перевіряти електрик.

Чи можна підключити генератор до розетки?

Ні. Підключення генератора або інвертора через вилку в розетку небезпечне. Так можна подати напругу назад у мережу, створити ризик для людей і пошкодити обладнання. Для генератора чи інвертора потрібна правильна схема перемикання, захист і виключення зворотної подачі.

Чому після перемикання на інвертор вибиває автомат?

Причина часто в перевантаженні резервної групи, пускових струмах холодильника чи насоса, слабких контактах, неправильному автоматі або помилці в схемі нуля. Також інвертор може не витримувати реальне навантаження. Потрібна перевірка щитка і тест під навантаженням.

Чим АВР відрізняється від вбудованого байпаса інвертора?

Байпас інвертора зазвичай перемикає живлення всередині самого інвертора, а зовнішній АВР працює як окремий пристрій у схемі щитка. Що краще – залежить від моделі інвертора, навантаження і схеми будинку. Іноді зовнішній АВР потрібен, іноді він дублює функції інвертора.

Висновок

Головне в підключенні АВР до інвертора – не “з’єднати два пристрої”, а зібрати безпечну логіку резервного живлення. Потрібно визначити резервну групу, перевірити навантаження, підібрати захист, правильно розділити N і PE, не допустити зворотної подачі напруги і протестувати систему під реальним навантаженням.
