Як підключити інвертор в квартирі: повний посібник

Схема підключення інвертора до квартири залежить від моделі пристрою, квартирного вводу та вибраних резервних ліній. Спочатку визначають потрібні прилади, сумісну АКБ, спосіб перемикання та захист. Стаціонарне підключення інвертора до мережі квартири виконує кваліфікований електрик; універсальної схеми клем для всіх пристроїв немає.

Чи можна підключити інвертор через розетку? Не подавайте напругу з виходу інвертора у звичайну розетку квартири й не використовуйте кабель «вилка–вилка». Це створює ризик ураження струмом і пожежі. Вхід AC-in та вихід AC-out — різні кола; допустимий спосіб підключення визначають за інструкцією конкретної моделі.

Для резервних джерел небезпеку ненавмисної зворотної подачі напруги пояснює електропостачальник Crow Wing Power: вона може загрожувати людям, які вважають мережу знеструмленою. Схему безпечного перемикання визначає фахівець.

  1. Складіть перелік потрібних споживачів і бажану тривалість роботи.
  2. Знайдіть точні моделі інвертора, акумулятора та монтажні інструкції.
  3. Погодьте схему резервування, місце встановлення й обсяг робіт у щиті.
  4. Приймайте систему разом зі схемою, налаштуваннями та результатами перевірок.

Нижче — варіанти для квартири: живлення окремого приладу від готового переносного рішення та резервування стаціонарних ліній, зокрема гібридною системою. Загальну AC/PV-схему будинку розглянуто в матеріалі підключення інвертора до домашньої мережі. Вихід інвертора не подають у звичайну розетку оселі.

Коментар автора. Для інвертора я раджу перевірити призначення виходів, склад резервної групи й документацію моделі. Не переносіть схему підключення з іншого пристрою. Роботу в щиті та перевірку режимів перемикання виконує кваліфікований електрик.

Богдан Гнатюк, електромонтажник

Спочатку визначте тип і можливості інвертора

Інвертор формує змінну вихідну напругу з характеристиками своєї моделі. Наявність акумулятора, сонячного входу чи слова «гібридний» не описує всіх доступних режимів. Потрібно перевірити, який вихід працює без зовнішньої мережі та що допускає виробник.

СценарійЩо з’ясувати до купівлі
Окремий прилад від переносного рішенняДозволений спосіб користування, форма напруги, номінальне й пускове навантаження.
Резервна група оселіПризначений резервний вихід, схема перемикання, допустиме навантаження й захист.
Гібридна система із сонячними панелямиФункції мережевого та резервного режимів, обмеження виходів і допустима конфігурація.
Паралельна робота з мережеюМожливості моделі та окремо перевірені технічні й приєднувальні умови для конкретного об’єкта.

Не будь-який мережевий режим забезпечує автономне живлення. При виборі враховують величину й тривалість пікового навантаження, сумісність АКБ і BMS, умови охолодження та документацію потрібних приладів. Універсальний відсоток запасу цього не замінює.

Що підготувати для електрика перед підключенням у квартирі

Вхідні даніЩо передати
Живлення об’єктаВідомі фази, схема щита й наявні резервні джерела; невідоме встановлює фахівець.
Потрібні споживачіМоделі, паспортні дані, одночасність і необхідна тривалість роботи.
Обладнання резервуТочні моделі, батарея, BMS, інструкції та вже придбані компоненти.
МісцеДоступ, дозволені умови температури, вологи й вентиляції за документацією.
РезультатРезервні групи, схема перемикання, маркування та документи після перевірок.

Стан проводки, захисного приєднання та можливість модернізації щита визначають оглядом. Для загальної логіки дивіться резервне живлення будинку й квартири.

Функціональна схема: вхід, резервний вихід і перемикання

Наведена логіка пояснює функції вузлів, а не порядок приєднання проводів. У моделі з AC-in та AC-out ці кола мають різне призначення. Підключення і параметри перевіряють за схемою саме цього інвертора.

ЛанкаЗавдання
Зовнішня мережа та AC-вхідПередбачені виробником живлення, заряджання або інший дозволений режим.
Акумулятор і DC-частинаСумісне джерело енергії з потрібним захистом та відключенням.
Резервний вихідЖивлення визначених споживачів у дозволеному режимі.
Перемикання та захистУзгоджена робота джерел і захисних функцій без небезпечної зворотної подачі.

Кабель «вилка–вилка» та подача AC-виходу у звичайну розетку оселі неприпустимі. Вимкнення одного ввідного автомата не перетворює таку імпровізацію на перевірену схему. Роботу перемикання й запобігання небезпечному з’єднанню джерел має підтвердити фахівець.

Призначення кіл, умови монтажу та захист розкриті на прикладі конкретної моделі в інструкції Victron MultiPlus-II. Її параметри не переносять на інший інвертор.

Як погодити монтаж і приймання

  1. Проєктне рішення. Перелік резервних ліній, допустиме навантаження й фактична схема перемикання.
  2. Безпека робіт. Фахівець враховує всі джерела, зокрема АКБ, забезпечує відключення та перевірку відсутності напруги.
  3. Електрична частина. Сумісні кабелі, комутація, захисні апарати та приєднання за документацією.
  4. Нейтраль і PE. Схему нейтралі визначають для моделі й системи живлення; захисний провідник не використовують як заміну робочому. Перемичок за порадою з інтернету не роблять.
  5. Налаштування. Погоджені режими заряду, батарея/BMS та обмеження виходів.
  6. Перевірки. Робота від мережі, резервний режим, відновлення мережі, захисні функції й погоджене навантаження.
  7. Передача власнику. Схема, підписи, результати перевірок, штатне вимкнення та порядок дій при помилці.

Факт роботи від АКБ не підтверджує справності захисту в усіх режимах. Огляд клем і вимірювання виконує фахівець; власник не знімає захисні панелі для приймання.

Схема підключення інвертора до квартири

Схема підключення інвертора в квартирі

Ілюстрації нижче допомагають обговорити склад системи. Порядок клем, перемикання нейтралі, зовнішній АВР і параметри захисту визначають лише за документацією встановленої моделі та фактичною системою електропостачання. Внутрішня автоматика інвертора й окремий перемикач не є взаємозамінними за назвою.

Для деяких моделей частину функцій виконує вбудована комутація; іншим конфігураціям потрібне окреме рішення. Опис режимів конкретного MultiPlus-II наведено у документації Victron. Це приклад можливостей моделі, не універсальна монтажна схема.

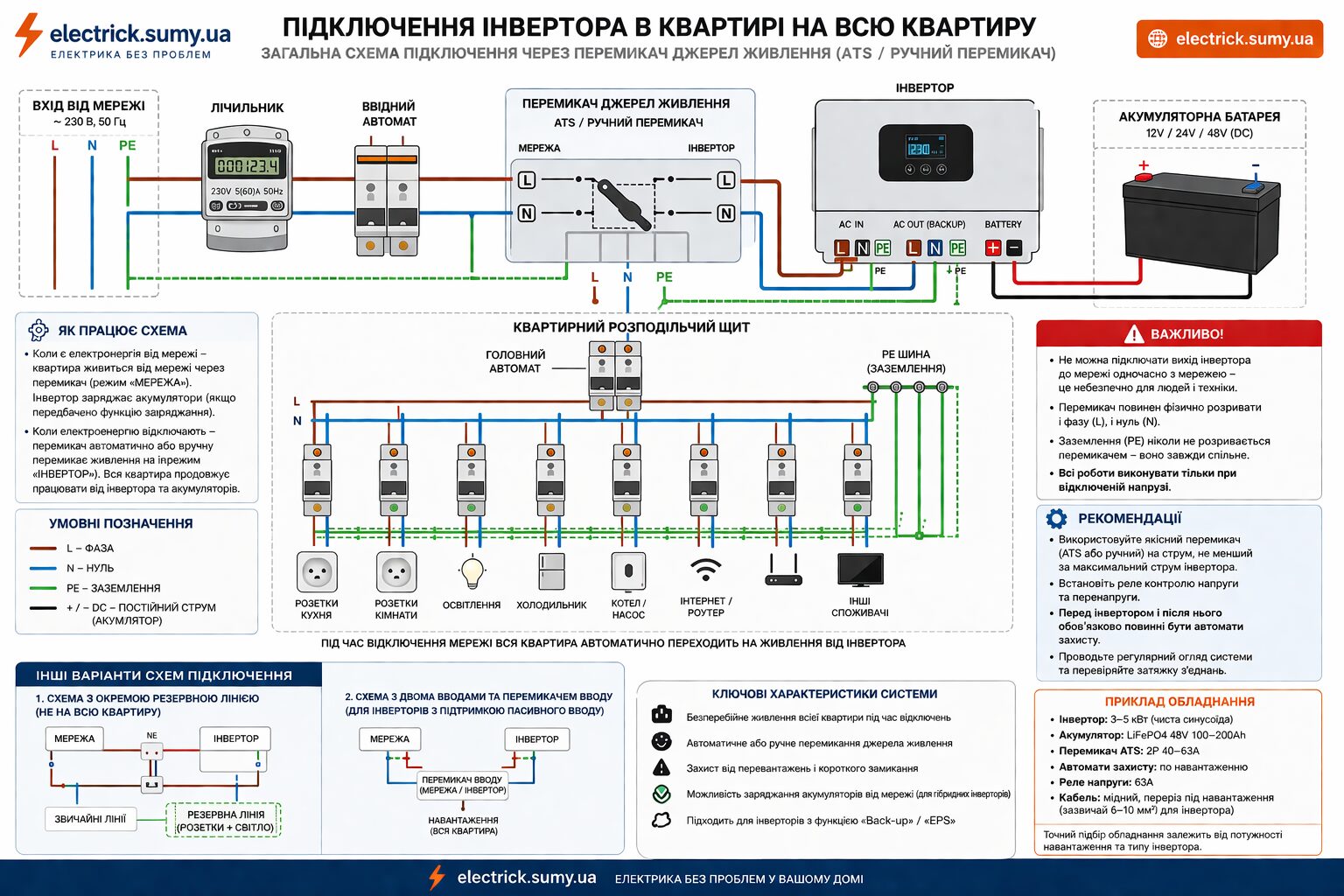

спрощена схема підключення інвертора в квартирі

Спрощена схема підключення інвертора в квартирі через ATS або перемикач джерел живлення. Показує загальний принцип резервного живлення, але перед монтажем її потрібно адаптувати під конкретний інвертор, акумуляторну систему та квартирний щиток.

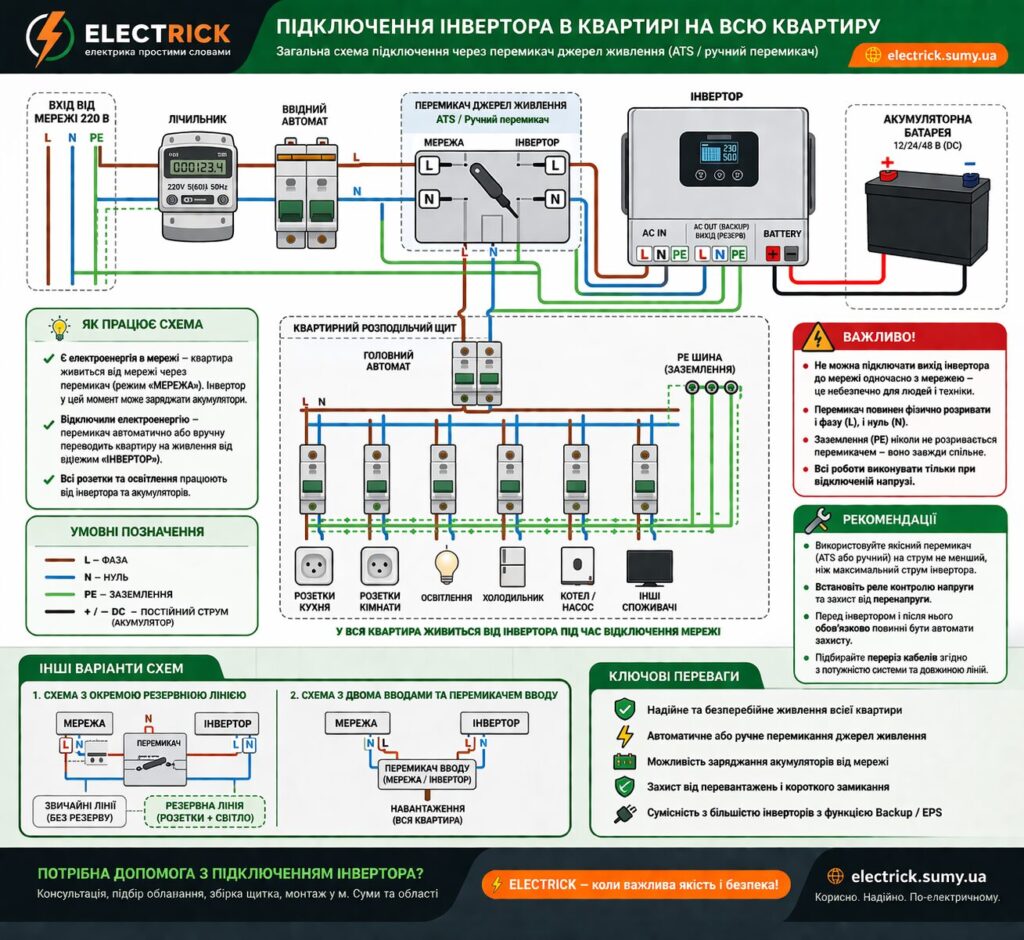

спрощена схема підключення інвертора в квартирі

Якщо планується підключення інвертора на всю квартиру, потрібно окремо перевірити, чи витримують таку схему сам інвертор, ATS, ввідний автомат і навантаження квартири. У багатьох випадках безпечніше та практичніше робити не повне резервування всіх ліній, а окрему резервну групу: освітлення, інтернет, холодильник, котел і частину розеток.

Схема підключення гібридного інвертора до квартири

У квартирній гібридній схемі розрізняють дозволений мережевий вхід інвертора, сумісну АКБ та передбачений резервний вихід на вибрані лінії. PV додають лише за наявності відповідного входу й допустимої конфігурації. Слово «гібридний» не гарантує роботи всіх розеток під час відключення.

Електрик перевіряє, чи достатньо вбудованого перемикання, чи потрібен зовнішній вузол, як працюють нейтраль, PE та захист у кожному режимі. Конкретні відмінності виходів показує опис MultiPlus-II; їх не переносять на інші моделі. Докладніше про зовнішнє перемикання — схема АВР для інвертора.

Будинок із трифазним вводом

Потрібно окремо визначити, які споживачі й фази резервуються та чи є трифазне обладнання. Не об’єднуйте фази перемичками й не переносіть проводи для проби. Однофазний резерв і резервування всього трифазного вводу — різні проєктні задачі. Схему, роботу нейтралі й захисту перевіряють для всіх передбачених режимів.

Для розбору загальної конфігурації будинку й портів AC/PV/АКБ перейдіть до схеми підключення інвертора до мережі будинку.

Які прилади можна підключити до інвертора в квартирі

Перед тим як підключати інвертор, потрібно визначити, які саме прилади повинні працювати під час відключень. У більшості квартир до резервної лінії підключають:

  • освітлення;
  • роутер, ONU, модем, Wi-Fi обладнання;
  • зарядні пристрої, ноутбук, телевізор;
  • сигналізацію, відеоспостереження;
  • газовий котел або насос, якщо це допускає схема;
  • холодильник — за умови правильного розрахунку пускових навантажень.

Небажано вішати на інвертор бойлер, електроплиту, електрочайник, кондиціонер, обігрівач, теплу підлогу, праску, духовку, мікрохвильову піч та інші потужні споживачі, якщо система не розрахована саме під них.

Як розрахувати потужність інвертора для квартири

Щоб інвертор працював стабільно, потрібно враховувати не лише номінальну потужність навантаження, а й короткочасні пускові струми окремих приладів.

  1. Складіть список обладнання, яке повинно працювати від резервного живлення.
  2. Порахуйте сумарну потужність у ватах.
  3. Узгодьте потрібний запас і тривалість пікового навантаження з характеристиками інвертора.
  4. Окремо перевірте вимоги до запуску приладів із компресором, насосом або електродвигуном.

Допустиме навантаження залежить від моделі, режиму роботи й умов охолодження. Універсальний відсоток запасу не замінює перевірки технічних характеристик інвертора, акумулятора та підключених приладів.

Що повинно бути в щитку при підключенні інвертора

Якщо інвертор інтегрується в квартирний щиток, у схемі зазвичай передбачають:

  • окремий автоматичний вимикач для лінії інвертора;
  • захист від перевантаження та короткого замикання;
  • виділену резервну групу споживачів;
  • зрозуміле маркування автоматів;
  • коректну комутацію згідно зі схемою конкретної моделі інвертора.

Конкретний склад автоматики залежить від інвертора, АКБ, навантаження та фактичного щита. Номінали й схему не копіюють з універсальної картинки. Окремо розбираємо щиток для інвертора й резервної групи.

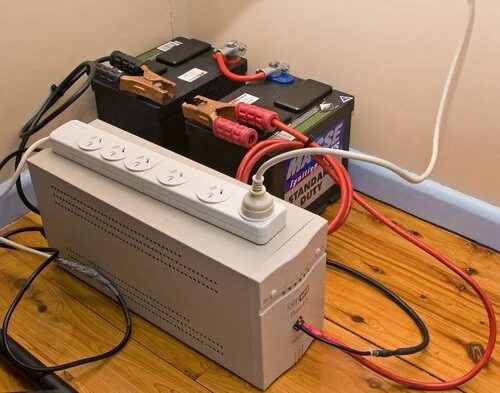

Який кабель і захист потрібні для інвертора

Під час монтажу важливо правильно підібрати кабель, наконечники, автоматику та якісно затягнути клемні з’єднання. Недостатній переріз, слабкий контакт або випадкова економія на дрібницях часто дають перегрів, просідання напруги та аварійні відключення.

Особливо уважно потрібно ставитися до ділянки між акумулятором і інвертором. Саме там струми можуть бути значними навіть при відносно невеликій потужності системи.

Безпека і обслуговування інвертора

Для довгої та безпечної роботи інвертора важливо не лише правильно змонтувати систему, а й періодично її перевіряти.

  • стежте за помилками й попередженнями на дисплеї або в застосунку;
  • не перекривайте вентиляційні отвори та дотримуйтеся правил очищення виробника;
  • не підключайте навантаження, на яке система не розрахована;
  • за запаху горілої ізоляції, диму чи незвичного нагріву припиніть користування й зверніться до електрика;
  • перевірку акумуляторних з’єднань і клем доручайте спеціалісту.

Періодичність обслуговування визначають за документацією обладнання та умовами його роботи. Не знімайте захисні панелі й не перевіряйте нагрів клем дотиком.

Інвертор вимикається або спрацьовує захист

Уже помічений симптомЩо передати фахівцю
Подія при запуску приладуМодель приладу, код інвертора й уже відомі одночасні навантаження.
Спрацювання зовнішнього захистуЯкий апарат і які зони відключились, якщо це відомо; не повторювати запуск.
Помилка АКБ або BMSПовний код і доступні штатні покази без відкривання батареї.
Запах, дим чи ненормальний нагрівПрипинити користування й організувати безпечне вимкнення за інструкцією; до пошкоджених частин не наближатися.

Причиною можуть бути навантаження, батарея, контакти, охолодження, налаштування або схема. Не збільшуйте номінал автомата, не обходьте BMS чи інший захист і не перевіряйте клеми дотиком.

Чи можна підключити інвертор у квартирі самостійно

Користувач може застосовувати готове переносне рішення лише в межах інструкції виробника, без втручання у щиток чи стаціонарну проводку. Підключення інвертора до мережі квартири, монтаж резервних ліній, захисту й акумуляторної системи має виконувати кваліфікований електрик.

Помилка тут може коштувати дорого: пошкодження техніки, вихід з ладу інвертора, перегрів проводки або небезпечна аварійна ситуація в щитку.

Поширені запитання

Чи потрібен АВР для будь-якого гібридного інвертора?

Ні універсальної відповіді. Потрібні функції вбудованої комутації, допустима схема моделі та вимоги конкретної установки.

Чому гібридний інвертор вимикається разом із мережею?

Потрібно перевірити, який вихід використано, чи доступний резервний режим і як його сконфігуровано. Назви «гібридний» недостатньо для висновку.

Чи можна живити холодильник або котел?

Можливість визначають за характеристиками приладу, пусковим навантаженням, формою напруги, схемою та допустимими режимами інвертора. Номінальної потужності одного приладу недостатньо.

Потрібне заземлення — можна зробити перемичку?

Самостійних перемичок між N і PE, приєднань до труб або обходів захисту не роблять. Захисну систему визначає й перевіряє електрик.

Що зберегти після підключення

  • Фактичну схему та перелік резервних споживачів.
  • Моделі компонентів, активні режими й налаштування АКБ/BMS.
  • Результати потрібних перевірок у мережевому та резервному режимах.
  • Порядок штатного вимкнення, дій при помилці й обслуговування.

Деталі системи, допустимі навантаження й роботи в щиті погоджують до виконання. Успішний запуск не замінює перевірки перемикання та захисних функцій.

Про матеріал. Автор — Богдан Гнатюк. Інформаційний посібник для власника; редакційне оновлення — 26 жовтня 2026 року. Придатність установки та причину несправності визначають оглядом і вимірюваннями. Монтаж, відкриття електричних частин і випробування виконує кваліфікований електрик. Ілюстрації пояснюють принципи та не підтверджують виконані роботи на конкретному об’єкті.
