Як правильно підключити генератор до котла: повний посібник

292

Коли взимку зникає електроенергія, проблема не обмежується світлом, інтернетом чи холодильником. У багатьох будинках одразу зупиняється газовий котел, циркуляційний насос, автоматика опалення, датчики безпеки та система керування температурою. Саме тому підключення генератора до котла стало для власників будинків і квартир не просто зручним рішенням, а способом зберегти тепло, захистити систему опалення від розмерзання і спокійно пережити аварійні відключення електропостачання.

З практики електрика можу сказати: більшість проблем виникає не через сам генератор, а через неправильну схему підключення. Люди купують бензиновий або інверторний генератор, запускають його, підключають котел через подовжувач — і стикаються з помилками автоматики, нестабільним розпалом, зупинкою насоса, помилкою по полум’ю або спрацьовуванням захисту. Часто причина банальна: немає правильного нуля, переплутана фаза, відсутнє заземлення, нестабільна напруга або генератор видає неякісну синусоїду.

У цій статті розглянемо, як правильно підключити генератор до котла, який генератор краще вибрати для опалення, чому газові котли бувають фазозалежними, навіщо потрібні АВР, перемикач введення резерву, стабілізатор напруги, UPS, окрема лінія живлення, захисне заземлення, автоматичний вимикач і чому категорично не можна подавати електроенергію від генератора “через вилку в розетку”.

Чому котел не завжди нормально працює від генератора

На перший погляд здається, що котел споживає мало електроенергії, тому його можна без проблем підключити до будь-якого генератора. Але на практиці автоматика сучасного котла досить чутлива до якості живлення. У газових настінних котлах працює електронна плата керування, вентилятор турбіни, циркуляційний насос, газовий клапан, датчик іонізації полум’я, датчики температури, реле тиску, система розпалу та захисна автоматика.

Якщо генератор видає нестабільну напругу, “брудну” синусоїду, плаваючу частоту або не має коректно організованого нуля, котел може не запускатися, йти в аварію або працювати нестабільно. Особливо це стосується фазозалежних газових котлів, для яких важливо, де саме фаза, де нуль і чи є нормальний потенціал між нулем та заземленням.

З досвіду автора: найчастіше після підключення генератора власники скаржаться не на відсутність потужності, а на помилки котла: “не бачить полум’я”, “зривається розпал”, “працює кілька хвилин і вимикається”, “насос гуде, але котел не стартує”. У багатьох випадках проблема вирішується не заміною котла, а правильною схемою резервного живлення, перевіркою фази/нуля, заземленням і стабілізацією напруги.

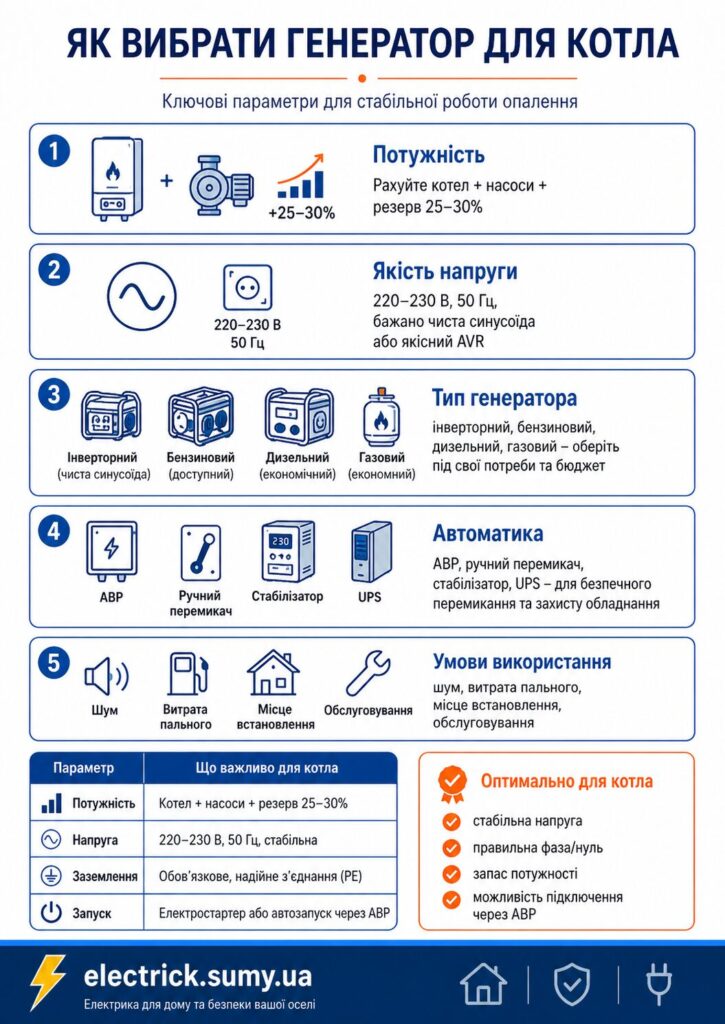

Який генератор підходить для котла

Для підключення котла до генератора важливо враховувати не тільки потужність, а й якість вихідної напруги. Котел може споживати небагато — часто в межах 100-200 Вт у штатному режимі, але під час запуску насоса, вентилятора або додаткового обладнання навантаження короткочасно зростає. Якщо до генератора додатково підключають холодильник, насосну станцію, освітлення, роутер, циркуляційні насоси теплої підлоги або автоматику воріт, запас потужності стає обов’язковим.

Оптимально підбирати генератор із запасом 25-30% від сумарного навантаження. Але для котла ще важливіше, щоб генератор мав стабільну напругу 220-230 В, частоту близько 50 Гц і нормальну форму синусоїди. Для чутливої електроніки краще підходить інверторний генератор або якісний генератор зі стабільним AVR-регулятором напруги.

Основні типи генераторів для котла

Тип генератора	Переваги	Недоліки	Для котла
Бензиновий генератор	Доступний, простий у запуску, підходить для приватного будинку	Витрата пального, шум, потреба в обслуговуванні	Підходить, якщо є стабілізація напруги
Дизельний генератор	Витривалий, економніший при тривалій роботі	Дорожчий, важчий, шумніший	Підходить для великих будинків і тривалих відключень
Газовий генератор	Може працювати на газі, зручний для стаціонарної системи	Потребує правильного монтажу і погодження підключення до газу	Підходить для постійного резервного живлення
Інверторний генератор	Стабільна напруга, чистіша синусоїда, тиха робота	Вища ціна, обмежена потужність у бюджетних моделях	Один із найкращих варіантів для газового котла

Яка потужність генератора потрібна для котла

Сам котел зазвичай не є великим споживачем електроенергії. Але при розрахунку потрібно враховувати всю систему опалення: циркуляційний насос, насос теплої підлоги, автоматику колектора, кімнатний термостат, сервоприводи, стабілізатор напруги, UPS, насосну станцію, освітлення котельні та інші прилади, які будуть працювати одночасно.

Для одного настінного газового котла часто достатньо генератора невеликої потужності, але для приватного будинку краще не брати модель “впритул”. Якщо генератор постійно працює на межі, напруга просідає, двигун перевантажується, збільшується витрата палива, а електроніка котла може отримувати нестабільне живлення.

Що врахувати при розрахунку навантаження

• Потужність котла по електриці — дивіться паспорт обладнання, а не теплову потужність у кВт.
• Пускові струми насосів — під час старту циркуляційний насос може короткочасно споживати більше.
• Додаткові насоси — тепла підлога, бойлер непрямого нагріву, гідрострілка, колекторні групи.
• Стабілізатор і UPS — вони також мають власні втрати та обмеження по потужності.
• Інші споживачі — холодильник, роутер, освітлення, свердловинний насос, зарядні пристрої.

Для більшості побутових ситуацій генератор підбирають не тільки під котел, а під окрему резервну групу: котел, насос, кілька світильників, інтернет, холодильник і мінімально необхідні прилади. Такий підхід зменшує ризик перевантаження і робить систему зрозумілішою в експлуатації.

Фазозалежний котел: чому важливі фаза, нуль і заземлення

Багато сучасних газових котлів є фазозалежними. Це означає, що для коректної роботи автоматики важливо, щоб фаза і нуль були підключені правильно. Особливо чутливим є датчик іонізації полум’я, який контролює наявність полум’я після розпалу. Якщо генератор не формує нормальний нуль або схема заземлення виконана неправильно, котел може не бачити полум’я і переходити в аварійний режим.

Саме тут часто виникає помилка: власник бачить на мультиметрі 220 В і думає, що все добре. Але для плати котла важлива не тільки напруга між двома контактами, а й правильна прив’язка нуля, наявність захисного провідника PE, коректна робота заземлення, відсутність небезпечної зворотної напруги та нормальна схема перемикання між міською мережею і генератором.

Практична порада: якщо котел від генератора не запускається, не поспішайте міняти плату керування. Спочатку потрібно перевірити напругу, частоту, фазування, заземлення, стан нульового провідника, якість синусоїди та схему підключення резервного живлення.

Основні способи підключення генератора до котла

Є кілька варіантів підключення генератора до котла. Вибір залежить від того, чи потрібно живити тільки котел, окрему групу споживачів або весь будинок. Найбезпечніший варіант — зробити окрему резервну лінію через щит, перемикач введення резерву або АВР, а не користуватися випадковими подовжувачами та саморобними схемами.

Варіант 1: тимчасове підключення тільки котла

Це найпростіший варіант, коли котел підключають безпосередньо до генератора через якісний кабель, вилку, розетку із заземленням і захист від перенапруги. Але навіть у такій схемі потрібно врахувати фазозалежність котла, заземлення генератора, якість напруги та захист від вологи. Такий спосіб підходить як тимчасове рішення, але не є найзручнішим для регулярних відключень.

Важливо: тимчасове підключення не означає, що генератор можна “запустити в будинок” через звичайну розетку. Так робити небезпечно. Подача напруги в домашню мережу через вилку може створити зворотну напругу на лінії, пошкодити обладнання або становити небезпеку для електриків, які працюють на мережі.

Варіант 2: окрема резервна група для котла

Оптимальний варіант для більшості будинків — виділити окрему групу в електрощиті: котел, циркуляційний насос, насос теплої підлоги, термостат, інтернет-обладнання і кілька точок освітлення. Ця група підключається через перемикач введення резерву або АВР, який не дозволяє одночасно з’єднати генератор і центральну електромережу.

Перевага такої схеми — генератор не перевантажується, котел отримує стабільніше живлення, а користувач розуміє, які саме прилади працюють під час відключення. Це також зменшує ризик випадкового підключення електрочайника, пральної машини, бойлера або іншого потужного навантаження до генератора.

Варіант 3: підключення через АВР

АВР — це автоматика введення резерву. Вона контролює наявність напруги в основній мережі та перемикає живлення на генератор, коли електроенергія зникає. У складніших системах АВР може запускати генератор автоматично, а після відновлення міської мережі переводити навантаження назад.

Для котла АВР зручний тим, що система опалення може запускатися без ручного перемикання. Але важливо, щоб схема була правильно зібрана: із захистом від одночасної подачі напруги з двох джерел, правильним підключенням нуля, фаз, заземлення, автоматичних вимикачів і захисних пристроїв.

Варіант 4: генератор + стабілізатор + UPS

Для чутливої автоматики котла часто використовують комбінацію: генератор, стабілізатор напруги та джерело безперебійного живлення. UPS для котла допомагає пережити короткі відключення без запуску генератора, а також згладжує момент перемикання. Але UPS має бути сумісним із котлом і бажано видавати чисту синусоїду, а не апроксимовану форму напруги.

Не кожен безперебійник підходить для опалювального обладнання. Комп’ютерний UPS може працювати некоректно з насосами або фазозалежними котлами. Для системи опалення краще використовувати спеціалізовані UPS для котлів із зовнішніми акумуляторами, правильною формою синусоїди та достатньою потужністю.

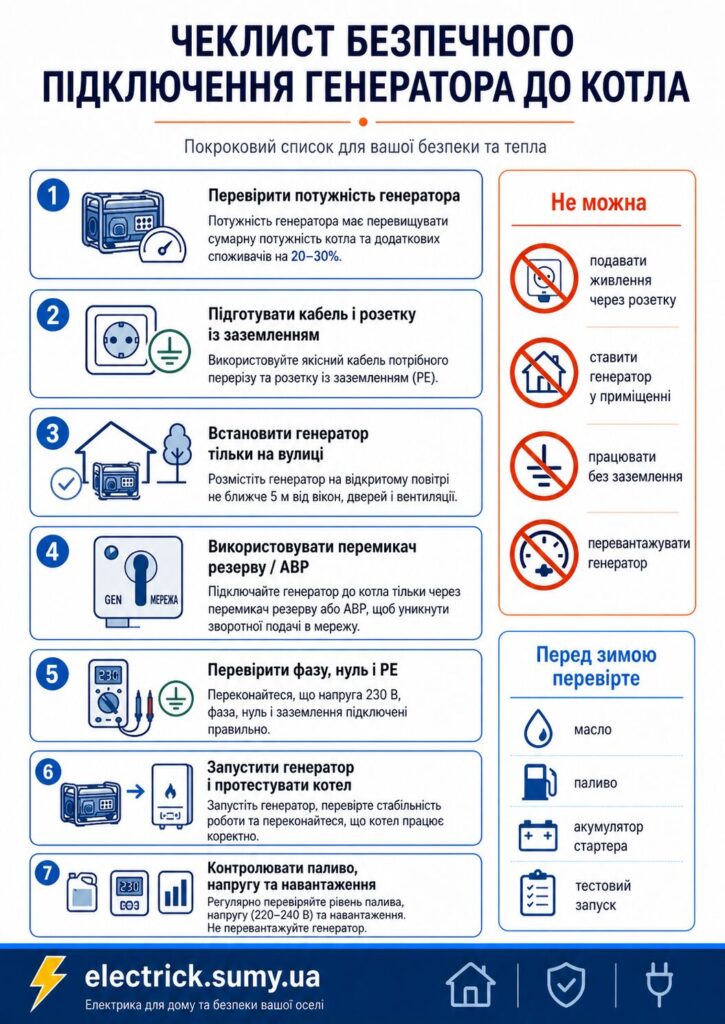

Підготовка до підключення генератора

Перед підключенням генератора до котла потрібно оцінити не тільки сам котел, а всю електричну систему будинку. Особливо це важливо для старої проводки, щитів без заземлення, будинків із системою TN-C, саморобними перемичками, старими автоматами або відсутністю окремої лінії для котла.

1. Перевірити потужність котла та насосів. Дані потрібно брати з паспорта обладнання або шильдика, а не приблизно.
2. Оцінити стан електропроводки. Кабель, з’єднання, автомати, розетки, клеми та щит повинні витримувати навантаження.
3. Перевірити наявність заземлення. Для генератора, котла, стабілізатора та металевих частин системи це критично важливо.
4. Визначити схему резервного живлення. Потрібно вирішити, що буде працювати від генератора: тільки котел, котельня чи окрема група будинку.
5. Підібрати захист. Автоматичний вимикач, ПЗВ, дифавтомат, реле напруги та АВР підбираються під конкретну схему.
6. Підготувати місце для генератора. Генератор не можна ставити в житловому приміщенні, підвалі, закритому гаражі або на заскленому балконі.

Де встановити генератор для живлення котла

Генератор під час роботи виділяє вихлопні гази, шум, тепло і вібрацію. Найнебезпечніший фактор — чадний газ, який не має запаху і може спричинити отруєння. Тому генератор повинен працювати тільки на відкритому повітрі або в спеціально обладнаному технічному місці з правильною вентиляцією та відведенням вихлопу.

Не можна ставити генератор у котельні поруч із газовим котлом, у коридорі, гаражі без вентиляції, підвалі, на кухні або біля відкритих вікон. Також небажано ставити його впритул до стіни будинку, дверей, вентиляційних каналів або повітрозабірників, щоб вихлоп не потрапляв у приміщення.

• Захист від опадів — генератор має бути захищений від дощу та снігу, але не закритий герметично.
• Вентиляція — потрібен вільний доступ повітря для охолодження двигуна.
• Безпечна відстань — вихлопні гази не повинні потрапляти у вікна, двері та вентиляцію.
• Сухе місце для кабелю — з’єднання, вилки, розетки та подовжувачі мають бути захищені від вологи.
• Доступ для обслуговування — потрібно мати можливість долити паливо, перевірити масло, запустити і зупинити генератор.

Чого не можна робити при підключенні генератора до котла

Найнебезпечніші ситуації виникають тоді, коли генератор підключають “як швидше”, без нормального перемикача, захисту і розуміння схеми. Для котла це може закінчитися пошкодженням плати керування, а для будинку — ураженням струмом, пожежею або зворотною подачею напруги в зовнішню мережу.

• Не можна підключати генератор до будинку через вилку в розетку. Це небезпечно для людей, обладнання і зовнішньої електромережі.
• Не можна одночасно залишати ввімкненою міську мережу і генератор. Для цього потрібен механічний або автоматичний захист від паралельного включення.
• Не можна запускати генератор у приміщенні. Навіть відкриті двері гаража не гарантують безпеки від чадного газу.
• Не можна використовувати пошкоджені подовжувачі, тонкий кабель, скрутки, слабкі вилки і дешеві перехідники.
• Не можна ігнорувати заземлення. Особливо якщо в системі є газовий котел, металеві труби, насос і автоматика.
• Не можна перевантажувати генератор. Якщо до нього одночасно підключити котел, бойлер, чайник, насос і обігрівач, напруга може просісти.

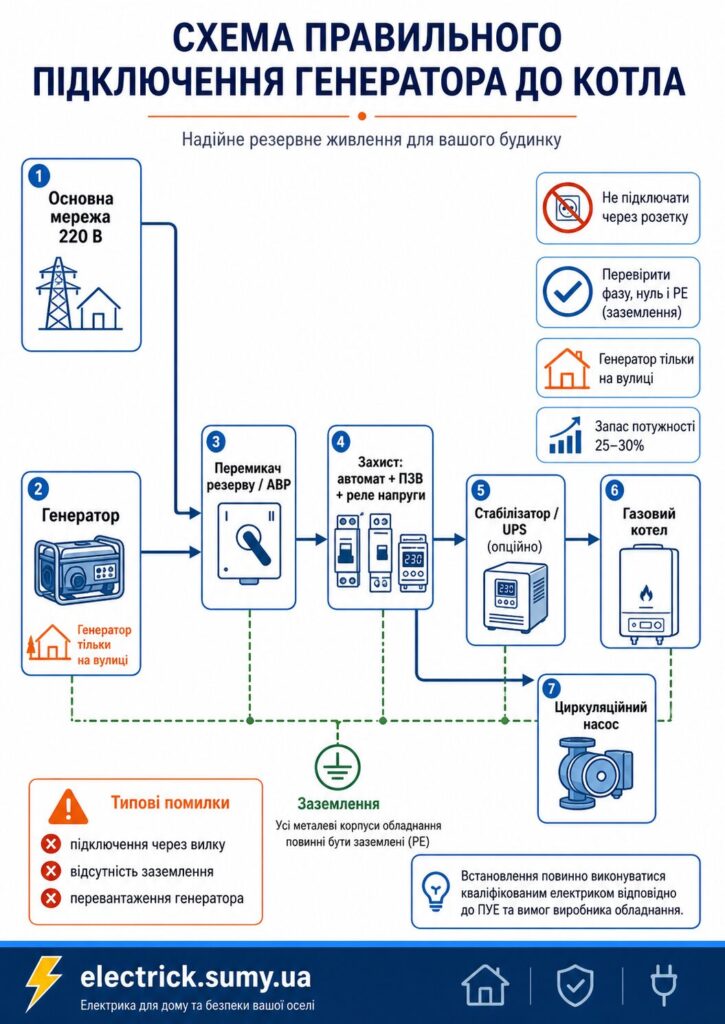

Правильна схема підключення генератора до котла

Правильна схема залежить від конкретного будинку, але загальна логіка така: генератор не повинен напряму змішуватися з міською мережею. Між генератором і домашньою електромережею має бути пристрій перемикання: перемикач 1-0-2, рубильник введення резерву або АВР. Після цього живлення подається на окрему групу споживачів або на частину щита, виділену під резервне живлення.

Для котла бажано зробити окрему лінію з електрощита. На цій лінії встановлюють відповідний автоматичний вимикач, за потреби ПЗВ або дифавтомат, реле напруги, стабілізатор чи UPS. Остаточний підбір залежить від системи заземлення, потужності обладнання, типу котла, генератора і схеми щита.

Базова логіка безпечного підключення

1. Основна мережа і генератор розділяються за допомогою перемикача або АВР.
2. Котел підключається до окремої захищеної групи, а не до випадкової розетки.
3. Перевіряється фаза, нуль і заземлення, особливо для фазозалежного газового котла.
4. Встановлюється захист від перенапруги, якщо генератор має нестабільну напругу.
5. Проводиться тестовий запуск із перевіркою роботи котла, насоса, автоматики і захисних пристроїв.

Роботи в електрощиті повинен виконувати кваліфікований електрик. Самостійне втручання в щит, неправильне підключення нуля, фази, заземлення або АВР може створити небезпеку для людей і пошкодити обладнання.

Чи потрібен стабілізатор напруги для котла від генератора

Стабілізатор напруги не завжди обов’язковий, але в багатьох випадках він корисний. Якщо генератор бюджетний, напруга “плаває”, при запуску насосів є просадки або котел періодично видає помилки, стабілізатор може захистити плату керування і зробити роботу системи стабільнішою.

Водночас стабілізатор не вирішує всі проблеми. Якщо в генератора погана форма синусоїди, немає правильного нуля, неправильно організоване заземлення або котел фазозалежний, одного стабілізатора може бути недостатньо. Тому перед встановленням бажано перевірити параметри генератора під навантаженням.

UPS для котла: коли він потрібен

Джерело безперебійного живлення для котла потрібне тоді, коли відключення короткі або коли потрібно забезпечити плавний перехід між міською мережею і генератором. UPS може тримати котел певний час від акумулятора, поки ви запускаєте генератор вручну. Це зручно вночі, під час морозів або коли в будинку є діти чи літні люди.

Для котла краще використовувати UPS із чистою синусоїдою і можливістю підключення зовнішніх акумуляторів. Потужність UPS потрібно підбирати з урахуванням котла, циркуляційного насоса, автоматики та часу автономної роботи. Якщо система опалення має кілька насосів, маленький UPS може не впоратися.

Підключення генератора до газового котла: особливості

Газовий котел — це не просто електричний прилад. Він пов’язаний із газопостачанням, димоходом, вентиляцією, системою опалення, датчиками безпеки і автоматикою контролю полум’я. Тому при резервному живленні важливо, щоб котел не просто “увімкнувся”, а працював стабільно та безпечно.

• Перевірте інструкцію виробника — деякі котли мають вимоги до живлення, фазування та заземлення.
• Не вимикайте захисну автоматику котла — датчики тяги, тиску, перегріву і контролю полум’я мають працювати штатно.
• Не підключайте котел через сумнівні перехідники — поганий контакт може викликати нагрів, іскріння або помилки плати.
• Перевірте роботу насоса — якщо насос не запускається, котел може швидко перегрітися або піти в аварію.
• Контролюйте напругу під навантаженням — без навантаження генератор може показувати нормальні параметри, а під час роботи просідати.

Тестування системи після підключення

Після монтажу резервного живлення систему потрібно обов’язково протестувати. Недостатньо просто запустити генератор і побачити, що котел увімкнувся. Потрібно перевірити роботу під навантаженням, перемикання між джерелами живлення, реакцію автоматики, стабільність насоса і відсутність помилок котла.

1. Перевірте напругу генератора без навантаження.
2. Підключіть котел і дочекайтеся повного циклу запуску: розпал, робота пальника, запуск насоса, нагрів теплоносія.
3. Перевірте роботу циркуляційного насоса — він не повинен гудіти, перегріватися або зупинятися.
4. Перевірте стабільність напруги під навантаженням, особливо при запуску інших приладів.
5. Зробіть перемикання назад на міську мережу і переконайтеся, що котел працює без помилок.
6. Перевірте захисні пристрої: автомати, ПЗВ, реле напруги, АВР або перемикач резерву.

З досвіду: тестування краще робити не в момент аварійного відключення, а заздалегідь. Найгірший сценарій — вперше запускати генератор у мороз, коли котел уже зупинився, акумулятори розряджені, а власник не знає, який автомат перемикати.

Безпека при використанні генератора для котла

Безпека — головний пункт при роботі з генератором. Тут важливі і електрика, і пожежна безпека, і вентиляція, і правильне зберігання палива. Навіть хороший генератор може стати небезпечним, якщо його встановити в неправильному місці або підключити без захисту.

• Генератор має працювати на відкритому повітрі або в спеціально обладнаному місці з відведенням вихлопу.
• Кабель повинен відповідати навантаженню і мати цілу ізоляцію, без скруток та перегріву.
• Розетки, вилки і з’єднання потрібно захищати від вологи, особливо під час снігу або дощу.
• Паливо потрібно зберігати безпечно, подалі від котла, відкритого вогню, іскор і нагрітих поверхонь.
• Не заправляйте гарячий генератор — перед дозаправкою двигун має охолонути.
• Не залишайте генератор без контролю на тривалий час, якщо система не розрахована на автоматичну роботу.

Типові помилки при підключенні генератора до котла

Нижче — помилки, які найчастіше зустрічаються на об’єктах. Частина з них здається дрібницею, але саме вони призводять до аварійного режиму котла, перегріву контактів, нестабільної роботи насоса або небезпечної зворотної подачі напруги.

Помилка	До чого призводить	Як правильно
Підключення генератора через розетку будинку	Ризик ураження струмом, зворотна напруга в мережу, пожежна небезпека	Використовувати перемикач резерву або АВР
Генератор без стабільної напруги	Помилки плати котла, зупинка насоса, нестабільний розпал	Перевіряти напругу під навантаженням, використовувати стабілізатор або інверторний генератор
Відсутність заземлення	Небезпека ураження струмом, проблеми з фазозалежним котлом	Перевірити контур заземлення і захисний провідник PE
Тонкий подовжувач	Просадка напруги, нагрів кабелю, поганий контакт	Використовувати кабель відповідного перерізу і якісні з’єднання
Перевантаження генератора	Просідання напруги, нестабільна частота, зупинка генератора	Підключати тільки критичні споживачі
Запуск генератора в приміщенні	Ризик отруєння чадним газом	Ставити генератор на відкритому повітрі з безпечним відведенням вихлопу

Як оптимізувати роботу котла від генератора

Щоб генератор працював стабільно, не варто підключати до нього все одразу. Під час відключення електроенергії краще залишити тільки критичні споживачі: котел, циркуляційний насос, мінімальне освітлення, роутер, холодильник і за потреби насосну станцію. Потужні прилади краще не використовувати або вмикати по черзі.

1. Увімкніть економний режим котла, якщо він передбачений виробником.
2. Не завищуйте температуру теплоносія без потреби — це збільшує навантаження на систему.
3. Не підключайте потужні електроприлади до тієї ж резервної групи, що й котел.
4. Контролюйте паливо, масло і навантаження генератора.
5. Періодично запускайте генератор для профілактики, навіть якщо відключень довго не було.
6. Перевіряйте акумулятори UPS, якщо котел працює через безперебійник.

Обслуговування генератора і резервної системи

Генератор, який довго стоїть без роботи, може не запуститися саме тоді, коли він найбільше потрібен. Тому резервну систему потрібно обслуговувати: перевіряти масло, паливо, свічку запалювання, повітряний фільтр, акумулятор стартера, кабель, розетки, автоматичний запуск і АВР.

Також варто періодично перевіряти роботу котла саме від генератора. Якщо після обслуговування генератора змінилася напруга, частота або поведінка під навантаженням, це може вплинути на автоматику котла. Краще виявити проблему під час планової перевірки, ніж під час морозу.

Законодавчі та технічні вимоги

Підключення генератора до домашньої мережі має виконуватися з урахуванням електротехнічних норм, вимог пожежної безпеки, інструкцій виробника генератора і котла. Особливо важливо не допустити зворотної подачі напруги в зовнішню мережу, неправильного підключення заземлення, перевантаження кабелю або встановлення генератора в небезпечному місці.

Якщо генератор стаціонарний, має автоматичний запуск, підключається до газу або живить частину будинку через щит, краще заздалегідь узгодити технічне рішення зі спеціалістом. Для приватного будинку важливо правильно організувати введення резерву, захист, заземлення, кабельну лінію, місце встановлення і доступ до обслуговування.

Коли потрібно викликати електрика

Електрика потрібно викликати не тільки тоді, коли “вже щось не працює”. Підключення генератора до котла краще продумати до аварійного відключення. Спеціаліст перевірить щит, проводку, заземлення, навантаження, фазозалежність котла, підбере схему перемикання і пояснить, як правильно користуватися системою.

• Котел не запускається від генератора або видає помилку.
• Потрібно підключити генератор через АВР або перемикач резерву.
• У будинку стара проводка або немає нормального заземлення.
• Потрібно зробити окрему лінію для котла і насосів.
• Генератор просаджує напругу або нестабільно працює під навантаженням.
• Потрібно підібрати стабілізатор, UPS або реле напруги для котла.
• Потрібна безпечна схема резервного живлення для приватного будинку.

FAQ: часті питання про підключення генератора до котла

Висновок

Правильне підключення генератора до котла — це не просто питання комфорту, а питання безпеки всієї системи опалення. Важливо підібрати генератор із достатньою потужністю, стабільною напругою і якісною синусоїдою, правильно організувати фазу, нуль, заземлення, захист, окрему лінію для котла, перемикач резерву або АВР.

Найбільша помилка — підключати генератор до будинку випадковим способом, без захисту і без розділення з основною мережею. Котел може працювати від генератора стабільно, але тільки тоді, коли схема продумана: є нормальна проводка, якісний кабель, справний генератор, правильне заземлення, захист від перенапруги і перевірка під реальним навантаженням.

Якщо ви не впевнені у схемі, краще звернутися до електрика. Це дешевше, ніж ремонт плати котла, заміна насоса або усунення наслідків неправильного підключення. Добре зроблена система резервного живлення дозволяє спокійно пережити відключення електроенергії, зберегти тепло в будинку і не ризикувати безпекою родини.
