Який автомат ставити на розетки й освітлення: як вибрати

Автор Богдан Гнатюк

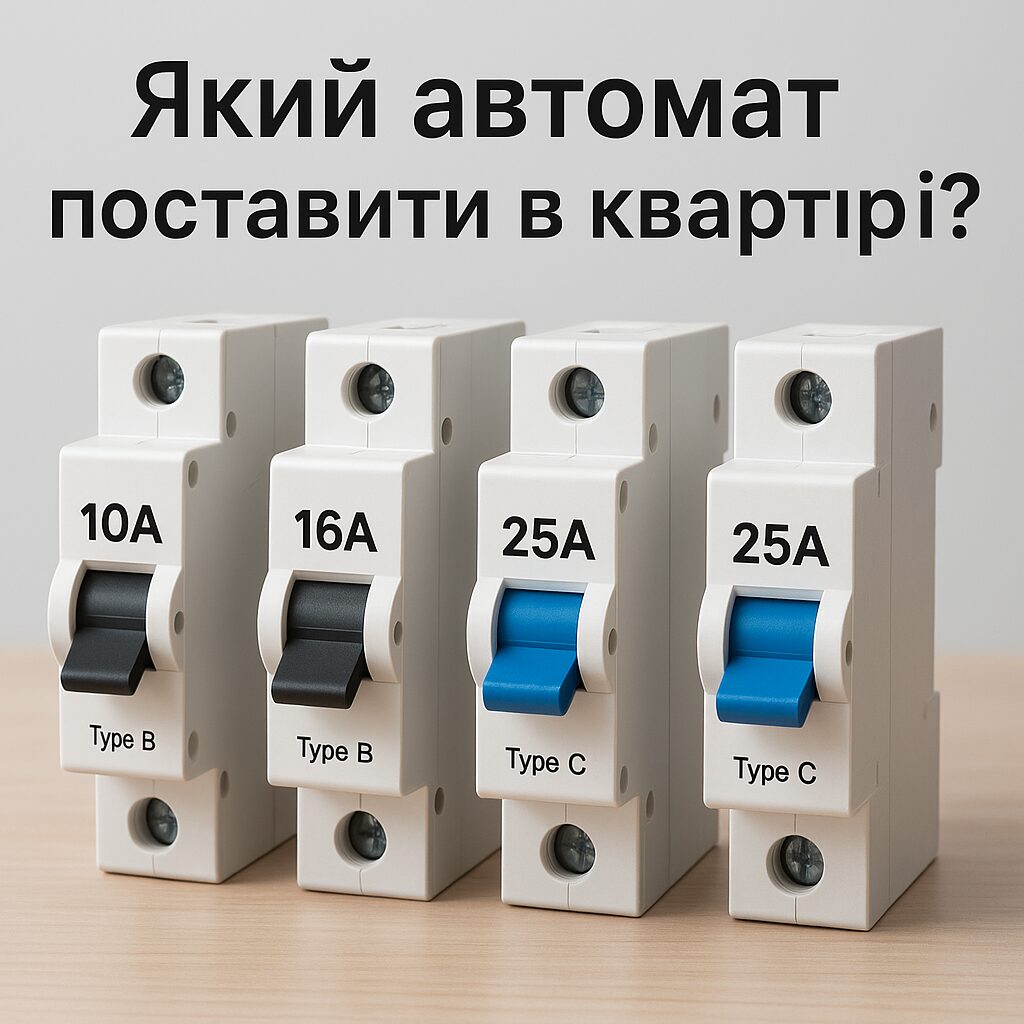

Непідключені автоматичні вимикачі й кабель на робочому столі; ілюстрація вибору захисту.

Автомат для розеток або освітлення обирають за електролінією: навантаженням, допустимим струмом кабелю, умовами прокладання та параметрами можливого пошкодження. Універсального номіналу для будь-якої розетки чи будь-якого світильника немає. Якщо наявний автомат вибиває, ставити більший без діагностики небезпечно.

Цей посібник допоможе підготувати дані для електрика, зрозуміти пропозицію та порівняти автоматичні вимикачі. Він не замінює розрахунку й перевірки конкретної установки. Однаковий перетин кабелю за різних умов монтажу може мати різні можливості.

Коментар автора. Номінал автомата я раджу погоджувати з лінією, умовами її прокладання та навантаженням. Більший номінал не усуває причину відключення. Підбір, роботу в щиті й перевірку результату доручають кваліфікованому електрику.

Богдан Гнатюк, електромонтажник

Чому немає універсального автомата для всіх розеток

Мета автомата — захистити лінію від надструму, а не дозволити підключити довільну кількість приладів. Розетка є лише частиною цієї лінії. Значення мають кабель до неї, з’єднання, інші точки групи та спосіб прокладання.

Порада «на всі розетки ставлять один номінал» пропускає ці дані. Наприклад, група кухні зі стаціонарними приладами та невелика група робочого місця можуть мати різні навантаження. У старій установці додатково потрібна перевірка фактичного стану проводки, а не тільки її заявленого перетину.

VIOX рекомендує починати вибір з кола, а не з каталогу: врахувати провідник, робоче навантаження, пускові струми та умови короткого замикання.

Які дані потрібні для вибору

Перевірити до купівлі: Характеристика, Вимикальна здатність, Сумісність.
ДаніНавіщо потрібніЗвідки їх отримують
Склад і режими навантаженняОцінка робочого та пускового струмуПаспорти приладів і фактичний сценарій використання
Матеріал, перетин і стан кабелюОцінка можливостей лініїДокументація, огляд і перевірка установки
Спосіб прокладання, температура, сусідні кабеліВрахування умов відведення теплаФактичні умови монтажу
Довжина та параметри живленняПеревірка умов відключення й падіння напругиСхема, розрахунок та доречні вимірювання
Параметри щита та з’єднаньСумісність полюсів, шин, клем і компонуванняСхема щита та паспорти компонентів
Наявний диференційний захистРозуміння повного складу захисту групиМодель ПЗВ або дифавтомата та схема

Власник може зібрати список приладів, їх моделі та плани майбутнього використання. Відкривати щит і розетки для самостійного вимірювання перетину не потрібно. Невідомі дані встановлює електрик.

Як узгоджують навантаження, кабель і автомат

Вибір автомата: Навантаження, Кабель, Захист.

Базова логіка така: розрахунковий струм навантаження не повинен перевищувати обраний номінал, а номінал не повинен перевищувати допустимий струм провідника після врахування умов монтажу. VIOX записує це як IB ≤ In ≤ IZ, де IB — розрахунковий струм навантаження, In — номінал автомата, IZ — допустимий струм провідника у фактичних умовах.

Це пояснювальний критерій, а не повний розрахунок. Потрібно також перевірити характеристики відключення, параметри пошкодження, з’єднання та інші вимоги конкретної установки. Не можна взяти довільне значення IZ з таблиці без перевірки її умов застосування.

Якщо навантаження перевищує можливості кабелю, рішенням може бути нова правильно спроєктована лінія або розподіл споживачів. Більший автомат не збільшує допустимий струм старого кабелю. Перетворення цього обмеження на «щоб не вибивало» може призвести до перегріву.

Для обладнання з електронікою чи двигунами не завжди достатньо розділити паспортну потужність на напругу. Режим роботи, пуск і дані виробника можуть вимагати окремого врахування.

Характеристика B, C чи D

Характеристика описує, зокрема, поведінку електромагнітного відключення. Вона не збільшує безперервний допустимий струм кабелю та не є оцінкою якості пристрою. VIOX наголошує: зміна характеристики не змінює номінальний робочий струм автомата.

Для обладнання зі значним пусковим струмом можуть розглядати іншу характеристику, але одночасно потрібно перевірити, чи забезпечується відключення при пошкодженні. На довгій лінії або за інших параметрів живлення це питання особливо важливе.

Правило «C краще за B» або «D не вибиває — отже підходить» неправильне. Порівнюють паспортні криві конкретних пристроїв і реальні параметри кола. Не змінюйте характеристику після спрацювання без встановлення причини.

Полюси, вимикальна здатність і сумісність

Полюси. Кількість і функції полюсів визначають за схемою живлення та вимогами обладнання. Зовнішня схожість двох пристроїв не доводить однакового способу підключення. Не можна самостійно перемикати захисний провідник через автомат або створювати випадкові перемички між N і PE.

Вимикальна здатність. Пристрій має бути здатним безпечно відключити очікуваний струм короткого замикання в місці встановлення. VIOX прямо пов’язує вибір з цим параметром. Не можна визначити достатню вимикальну здатність за назвою «квартира» чи «будинок» без оцінки живлення.

Сумісність. Перевіряють клеми, допустимі провідники, шини, умови монтажу та схему виробника. Пристрій, що фізично помістився на рейці, може не бути сумісним із наявною гребінчастою шиною. Також враховують умови температури й розміщення в щиті.

Звичайний автомат не замінює ПЗВ. Для розуміння диференційного захисту дивіться ПЗВ чи дифавтомат: різниця та вибір.

Розетки, освітлення і потужні прилади

Дані для електрика: Параметри кабелю, Умови прокладання, Підключені прилади.
ЗавданняЩо врахуватиЩо не є достатнім критерієм
Розеткова група житлаОдночасні споживачі, кабель, розетки, диференційний захистТільки кількість розеток
ОсвітленняРобочий струм, пуск електронних блоків, кабель і керуванняТільки сумарна потужність ламп
Духовка або бойлерПаспорт обладнання, спосіб підключення, можливості конкретної лініїПорада для іншої моделі
Насос або компресорПуск, режим двигуна та потрібний моторний захистЗбільшення номіналу після відключення
Невеликий бізнесТривала одночасна робота, порядок запуску й розподіл групПеренесення побутового прикладу без перевірки

Окрему лінію для приладу розглядають у контексті вводу й загального проєкту. Додати ще один автомат до щита недостатньо: потрібен кабель, правильне підключення та перевірки. Склад груп і документацію пояснює матеріал про електрощиток у квартирі та будинку.

Помилки під час вибору

  • Обирати автомат тільки за ціною, брендом або зовнішньою схожістю.
  • Підвищувати номінал, не перевіривши кабель і причину спрацювання.
  • Вважати характеристику з більшим пусковим допуском універсально кращою.
  • Ігнорувати вимикальну здатність та умови монтажу.
  • Плутати автоматичний вимикач із диференційним захистом.
  • Підбирати шину без підтвердження сумісності.

Попросіть у пропозиції електрика вказати модель, параметри, захищену групу та обґрунтування вибору. Для заміни потрібна оцінка наявної лінії; однаковий напис на старому і новому пристроях не є повною перевіркою.

Якщо причина звернення — регулярне відключення, спочатку потрібна діагностика спрацювання автомата. Якщо є нагрівання або шум, потрібно перевірити стан пристрою й контактів, а не починати з каталогу замін.

Пов’язані матеріали: Чому вибиває ПЗВ або дифавтомат: причини та дії.

Часті запитання

Який автомат ставити на розетки?

Той, що погоджений із навантаженням, кабелем, умовами монтажу та параметрами живлення конкретної групи. Без цих даних назвати безпечний універсальний номінал неможливо.

Який автомат ставити на освітлення?

Потрібно врахувати кабель, робочий струм і пускові особливості освітлювального обладнання. Кількість ламп сама по собі не визначає вибір.

Чи можна поставити більший автомат, якщо вибиває?

Без перевірки лінії та причини відключення — ні. Це може погіршити захист провідника від перегріву.

Як вибрати автоматичний вимикач для квартири?

Скласти перелік навантажень і груп, встановити реальні параметри кабелів та доручити підбір і перевірку електрику. Порівнювати потрібно конкретні моделі за повним набором параметрів.

Чи відрізняється автоматичний вимикач для будинку?

Назва об’єкта не визначає пристрій. У будинку можуть бути інші довжини ліній, зовнішні споживачі й двигуни, тому оцінюють фактичну установку.
