Генератори електричного струму перетворюють механічну енергію на електричну завдяки електромагнітній індукції. Обертання їм передає двигун або турбіна. Такі пристрої працюють на електростанціях, у вітроустановках і в автономних системах резервного живлення.
У паливній установці процес відбувається послідовно: бензин, дизель або газ живить двигун внутрішнього згоряння, двигун обертає вал, а альтернатор завдяки електромагнітній індукції виробляє електроенергію. Отже, генератор електричного струму не накопичує електрику, а виробляє її під час роботи двигуна.
Далі розглянуто принцип роботи електричного генератора, його будову, відмінності змінного й постійного струму та застосування паливних установок для резерву. Окрема увага приділена безпеці: паливний генератор слід експлуатувати лише надворі, далеко від вікон, дверей і вентиляційних отворів, а підключати до домашньої мережі — через належний перемикач джерел живлення, установлений кваліфікованим електриком.
Коментар автора. Схему резерву я раджу починати з переліку потрібних споживачів та умов об’єкта. Паспортна потужність генератора не визначає придатності всієї системи. Підбір, місце встановлення й перемикання погоджують до покупки обладнання.
Богдан Гнатюк, електромонтажник
Що таке генератор електричного струму
Генератор електричного струму працює там, де є джерело механічного руху. Як пояснює Управління енергетичної інформації США (EIA), на електростанціях вал генератора може обертати турбіна під дією води, пари, газів або вітру. В автономній паливній установці цю роботу виконує двигун внутрішнього згоряння.
Проста відповідь на запитання, що таке генератор: це пристрій для перетворення енергії, а не акумулятор для її накопичення. Паливо або рух потоку забезпечує механічну роботу, а генераторна частина перетворює її на електричну. Тому електрогенератор не створює енергію «з нічого».
Резервний генератор електричної енергії може забезпечувати роботу лише вибраних приладів або окремої системи електропостачання — залежно від характеристик установки та навантаження. Він не обов’язково має живити весь будинок чи підприємство одночасно.
Нижче загальний принцип пояснено на прикладі автономної установки для дому чи малого бізнесу. Види генераторів електричного струму розрізняють за кількома незалежними ознаками: вихідним струмом, приводом і конструкцією. Для паливного резерву окремо порівнюють бензинові, дизельні та інверторні генератори: тип палива й спосіб формування напруги не слід ототожнювати.
Як працюють генератори електричного струму

Звідки береться механічна енергія

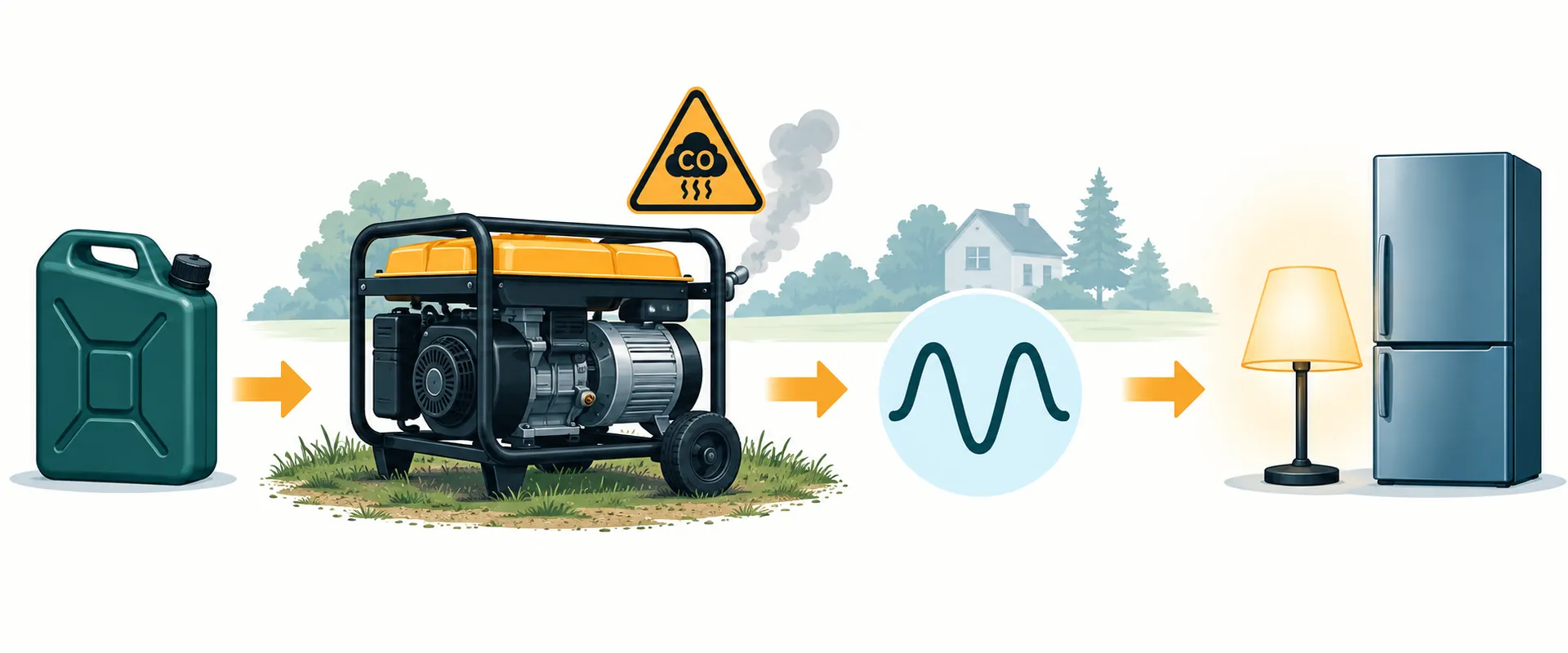

Робота резервного генератора відбувається за простим ланцюжком: паливо → двигун → обертання → альтернатор → електроенергія. Бензин, дизельне паливо або газ надходить до двигуна внутрішнього згоряння. Під час згоряння палива утворюється енергія, яка приводить у рух поршні та обертає вал двигуна.
Вал двигуна з’єднаний з альтернатором — генераторною частиною установки — і передає йому механічне обертання. У турбінній установці обертання забезпечує турбіна. Джерело руху відрізняється, але завдання електромагнітного генератора залишається тим самим: перетворити механічну енергію на електричну.
Електромагнітна індукція: як виникає напруга
Основні частини альтернатора — ротор, що обертається, і статор, нерухома частина з обмотками. Під час обертання ротора змінюється магнітний потік через обмотки, і в них індукується електрорушійна сила — джерело напруги на виході. Коли до виходу підключене навантаження й електричне коло замкнене, у ньому тече струм. Цей принцип описує закон електромагнітної індукції Фарадея.
Після цього електричний струм подається на виходи установки, а система регулювання допомагає підтримувати параметри живлення в межах, передбачених конструкцією конкретної моделі. В інверторному генераторі струм додатково проходить електронне перетворення, але базова послідовність перетворення енергії залишається подібною.
Генерація електроенергії починається лише після запуску двигуна й виходу установки на робочий режим. Під’єднання навантаження не змінює принцип дії, однак потребує дотримання допустимої потужності та правил, які визначають безпечне підключення генератора.
Генератори змінного і постійного струму: у чому різниця
За характером вихідного струму розрізняють генератори змінного та постійного струму. Це окрема класифікація: вона не визначає, яким паливом працює двигун і яку потужність має установка.
Змінний струм — AC
Змінний струм періодично змінює напрямок. У побутових резервних установках альтернатор виробляє змінний струм для живлення сумісних електроприладів. Саме такий тип живлення застосовують у домашній електромережі. Відмінність AC від DC пояснено в підручнику OpenStax.
Постійний струм — DC
Постійний струм тече в одному напрямку. У генераторній системі його можна отримати за допомогою колектора або електронного випрямлення. Односпрямований струм може мати пульсації, тому «постійний» не означає автоматично «стабільний за величиною». Для підключення обладнання перевіряють характеристики конкретного виходу, а не лише назву установки.
Інверторний генератор також може живити прилади змінним струмом. За поясненням Yamaha, всередині нього змінний струм спершу перетворюється на постійний, а потім інвертор знову формує змінний. Наявність інвертора не робить побутовий вихід генератора виходом постійного струму.
З чого складається генератор для резервного живлення
Щоб зрозуміти, з чого складається генератор, варто розділити його на силову, електричну та допоміжну частини. Комплектація залежить від моделі, але більшість паливних установок мають такі основні вузли:
- Двигун внутрішнього згоряння. Перетворює енергію палива на механічне обертання. Для роботи йому потрібні паливна система, мастило та повітря.
- Альтернатор. Перетворює обертання в електричну енергію завдяки електромагнітній індукції. Як пояснює Yamaha Motor, його ключовими частинами є ротор, що обертається, і нерухомий статор з обмотками.
- Система регулювання напруги. Допомагає підтримувати вихідні параметри струму в межах, передбачених конструкцією. У звичайних моделях може застосовуватися автоматичний регулятор напруги, а в інверторних — електронний перетворювач.
- Охолодження та вихлопна система. Охолодження відводить надлишкове тепло, а вихлопний тракт спрямовує продукти згоряння від двигуна. Наявність вихлопу не робить установку придатною для роботи у приміщенні.
- Панель керування. Зазвичай містить розетки, захисні автомати, індикатори та органи запуску. Точний набір залежить від конкретної моделі.
- Рама, корпус і амортизатори. Утримують вузли, захищають їх та зменшують передавання вібрацій.
Електростартерні моделі також можуть мати акумулятор і стартер. Стартер лише запускає двигун, тоді як генератор електричної енергії виробляє струм під час його роботи — ці вузли не слід ототожнювати.
Види паливних генераторів для резервного живлення
Резервні генератори найчастіше розрізняють за видом палива та способом формування вихідної напруги. Бензинові моделі зазвичай обирають для періодичного резервного живлення будинку, невеликого офісу або торгової точки. Вони можуть бути відносно компактними, однак витрати палива, допустиму тривалість безперервної роботи та вимоги до обслуговування потрібно перевіряти в документації конкретної моделі.
Дизельні генератори частіше розглядають за регулярних або значних навантажень. Серед важливих критеріїв — режим роботи, система охолодження, рівень шуму, доступність сервісу та умови зберігання палива. Сам тип двигуна не гарантує, що установка підходить для тривалої безперервної експлуатації.
Інверторний генератор — це не окремий вид палива. У такій установці електроенергія проходить додаткове електронне перетворення для формування стабільних вихідних параметрів. Це може бути корисно для чутливої електроніки, але сумісність усе одно визначають за характеристиками обладнання та генератора.
Також існують газові стаціонарні установки, проте вони потребують професійного проєктування, монтажу й дотримання вимог до подавання палива. Докладніше відмінності пояснює матеріал про порівняння бензинових, дизельних та інверторних генераторів.
Усі генератори з двигуном внутрішнього згоряння утворюють вихлопні гази. Як наголошує CDC, чадний газ не має кольору й запаху, тому тип або компактність установки не роблять її придатною для роботи в приміщенні.
Що врахувати перед вибором генератора
Генератор добирають не лише за сумою потужностей усіх приладів. Спочатку визначають, яке обладнання має працювати під час відключення, а потім перевіряють його номінальне споживання та пускові навантаження.
Номінальна потужність — це навантаження, яке генератор електричного струму може підтримувати у звичайному режимі. Пускова потужність потрібна на короткий час для запуску холодильника, насоса, компресора та іншого обладнання з електродвигуном. Пусковий струм може бути вищим за робочий, але точний коефіцієнт слід брати з паспорта конкретного приладу, а не з універсальної таблиці.
Розрахунок виконують так: складають номінальну потужність пристроїв, які працюватимуть одночасно, а для приладу з найбільшим пусковим навантаженням додають різницю між його пусковою та робочою потужністю. Після цього результат порівнюють саме з номінальними й максимальними характеристиками обраної моделі.
- Перевіряють однофазне або трифазне живлення та напругу підключеного обладнання.
- Уточнюють тип запуску, допустиму тривалість роботи, витрату палива й вимоги до технічного обслуговування.
- Для чутливої електроніки враховують якість вихідної напруги та сумісність обладнання.
- Оцінюють доступність палива, рівень шуму, умови зберігання та можливість сервісного обслуговування.
Ще до купівлі потрібно визначити спосіб підключення. Якщо генератор живитиме домашню мережу, необхідний належний перемикач джерел живлення, який підбирає та встановлює кваліфікований електрик. Як наголошує Safe Electricity, неправильне підключення може спричинити зворотну подачу струму в зовнішню мережу. Тому наявність відповідного входу та сумісної автоматики слід обговорити з фахівцем заздалегідь.
Безпечне розміщення та підключення
Генератор електричного струму з двигуном внутрішнього згоряння потрібно запускати лише надворі, далеко від вікон, дверей і вентиляційних отворів. Його не можна використовувати в будинку, підвалі, господарському приміщенні чи гаражі — навіть якщо ворота гаража відчинені.
Під час згоряння палива утворюється чадний газ (CO). За інформацією CDC, він не має кольору й запаху, але може спричинити раптове отруєння. У приміщенні слід передбачити справний датчик CO та встановити його відповідно до інструкції виробника. Датчик не замінює правильного розміщення генератора надворі.
- Ставити установку на стійкій сухій поверхні та захищати від опадів способом, який не перешкоджає вентиляції й відведенню вихлопу.
- Не заправляти гарячий або ввімкнений генератор: перед додаванням палива двигуну потрібно дати охолонути.
- Не торкатися установки, кабелів і вилок мокрими руками; використовувати лише справні кабелі, розраховані на відповідне навантаження та експлуатацію надворі.
- Не перевищувати допустиме навантаження та дотримуватися інструкції конкретної моделі.
Підключення до домашньої мережі дозволене лише через належний перемикач джерел живлення, установлений кваліфікованим електриком. Як застерігає Safe Electricity, вихід генератора не можна вставляти у звичайну розетку: це створює зворотну подачу напруги в мережу та загрожує мешканцям, електрикам і обладнанню. Самостійно змінювати проводку або виконувати роботи під напругою не слід.
Поширені запитання
Чи створює генератор електрику з палива?
Не безпосередньо. Паливо згорає у двигуні внутрішнього згоряння, двигун обертає ротор альтернатора, а завдяки електромагнітній індукції виникає електричний струм. Саме так описує перетворення енергії базове пояснення Yamaha: хімічна енергія палива переходить у механічне обертання, а потім — в електроенергію.
Чим номінальна потужність відрізняється від пускової?
Номінальна потужність — навантаження, яке генератор електричного струму здатний підтримувати у звичайному режимі. Пускова потужність потрібна короткочасно під час запуску холодильника, насоса, компресора чи іншого обладнання з електродвигуном. Для розрахунку враховують сумарне робоче навантаження та найбільший пусковий струм за паспортами приладів. Універсальної рекомендації в кіловатах немає.
Чи можна підключити генератор до домашньої розетки?
Ні. Підключення виходу генератора до звичайної розетки може спричинити зворотну подачу напруги в мережу та ураження людей струмом. Safe Electricity рекомендує під’єднувати резервне джерело до домашньої мережі лише через належний перемикач джерел живлення, встановлений кваліфікованим електриком.
Чи дозволено запускати генератор у гаражі?
Ні, навіть із відчиненими воротами. CDC попереджає, що чадний газ не має кольору й запаху та може накопичуватися до небезпечного рівня. Генератор слід експлуатувати тільки надворі, далеко від вікон, дверей і вентиляційних отворів. У будівлі варто передбачити справний датчик CO.
Чи може генератор живити всі прилади одночасно?
Лише якщо їхні робочі та пускові навантаження відповідають можливостям конкретної моделі. Перевантаження може викликати спрацювання захисту, нестабільну роботу або пошкодження обладнання, тому пріоритетні споживачі визначають заздалегідь.
