Як створити АВР своїми руками: повний посібник для майстрів

293

Зробити АВР своїми руками реально, але тільки якщо ви добре розумієте логіку роботи електрощита, принцип перемикання між мережею та резервом і не економите на захисті. На практиці автоматичний ввід резерву потрібен не “для галочки”, а для конкретного завдання: щоб будинок не залишався без світла, котел не ставав посеред зими, а інвертор або генератор підключалися безпечним і передбачуваним способом.

У цій статті розберемо, як зробити АВР своїми руками, які комплектуючі для цього потрібні, чим відрізняється схема для бензогенератора і для інвертора, а також які помилки найчастіше допускають під час самостійної збірки. Окремо звернемо увагу на те, коли саморобний АВР справді виправданий, а коли безпечніше купити готовий блок або довірити монтаж електрику.

Найголовніше, що треба розуміти на старті: АВР — це не просто “два автомати і перемичка”, а повноцінна логіка керування резервним живленням. Від правильності схеми залежить не тільки комфорт, а й безпека людей, стан інвертора, генератора, автоматики котла та всієї домашньої мережі.

Загальні принципи створення АВР

Перш ніж ми заглибимося у специфіку різних типів АВР, важливо зрозуміти загальні принципи їх роботи. АВР – це система, яка автоматично перемикає навантаження на резервне джерело живлення у разі збою основного джерела. Ключові компоненти АВР включають:

1. Контролер – мозок системи, який відстежує стан мережі та керує перемиканням.
2. Датчики напруги – для моніторингу стану основної та резервної мережі.
3. Силові контактори – для фізичного перемикання між джерелами живлення.
4. Реле часу – для встановлення затримки перемикання.

При створенні АВР своїми руками важливо дотримуватися правил електробезпеки та використовувати якісні комплектуючі. Рекомендуємо починати з простих схем та поступово ускладнювати їх відповідно до ваших потреб.

АВР для бензогенератора своїми руками

Бензогенератори часто використовуються як резервне джерело живлення в приватних будинках та на дачах. Створення АВР для бензогенератора має свої особливості:

1. Вибір генератора: Переконайтеся, що ваш генератор має достатню потужність для живлення необхідних приладів.
2. Схема підключення: Розробіть схему, яка включатиме:
   • Контролер АВР для моніторингу мережі та управління генератором.
   • Силові контактори для перемикання між мережею та генератором.
   • Систему автозапуску генератора.
3. Автозапуск: Це ключовий елемент АВР для бензогенератора. Ви можете використовувати електростартер або створити механічну систему запуску.
4. Захист від зворотної напруги: Обов’язково встановіть блокування, яке запобігатиме подачі напруги з генератора в загальну мережу.
5. Система вентиляції: Якщо генератор розташований у закритому приміщенні, подбайте про належну вентиляцію для відведення вихлопних газів.

При створенні АВР для бензогенератора важливо враховувати час запуску генератора та налаштувати відповідну затримку перемикання.

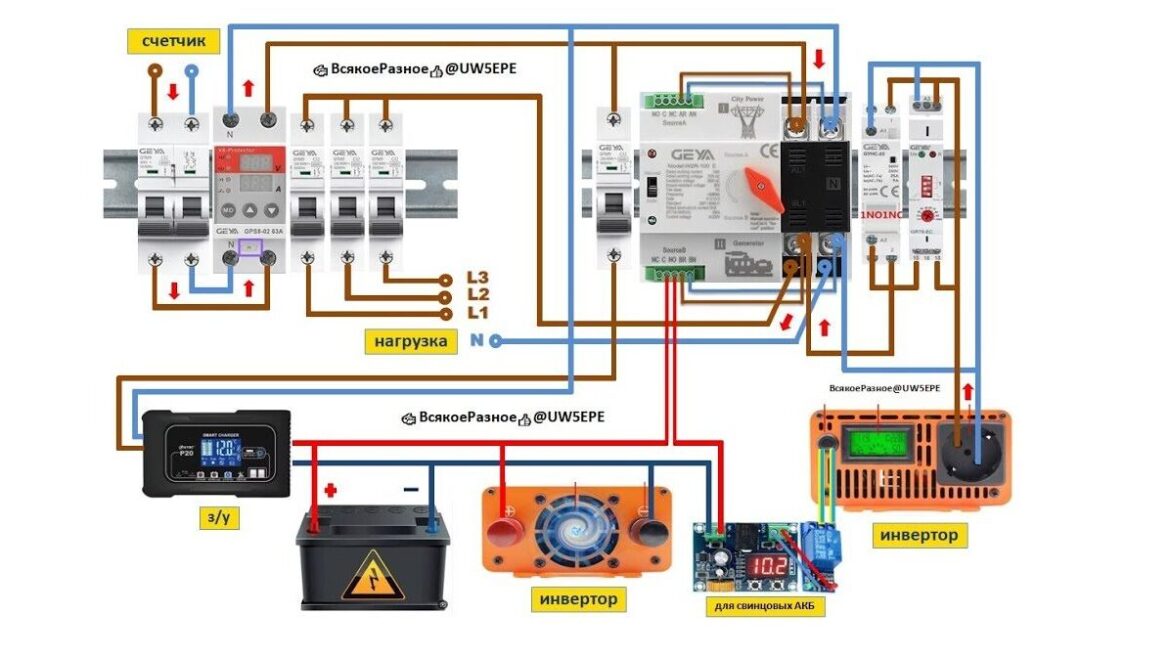

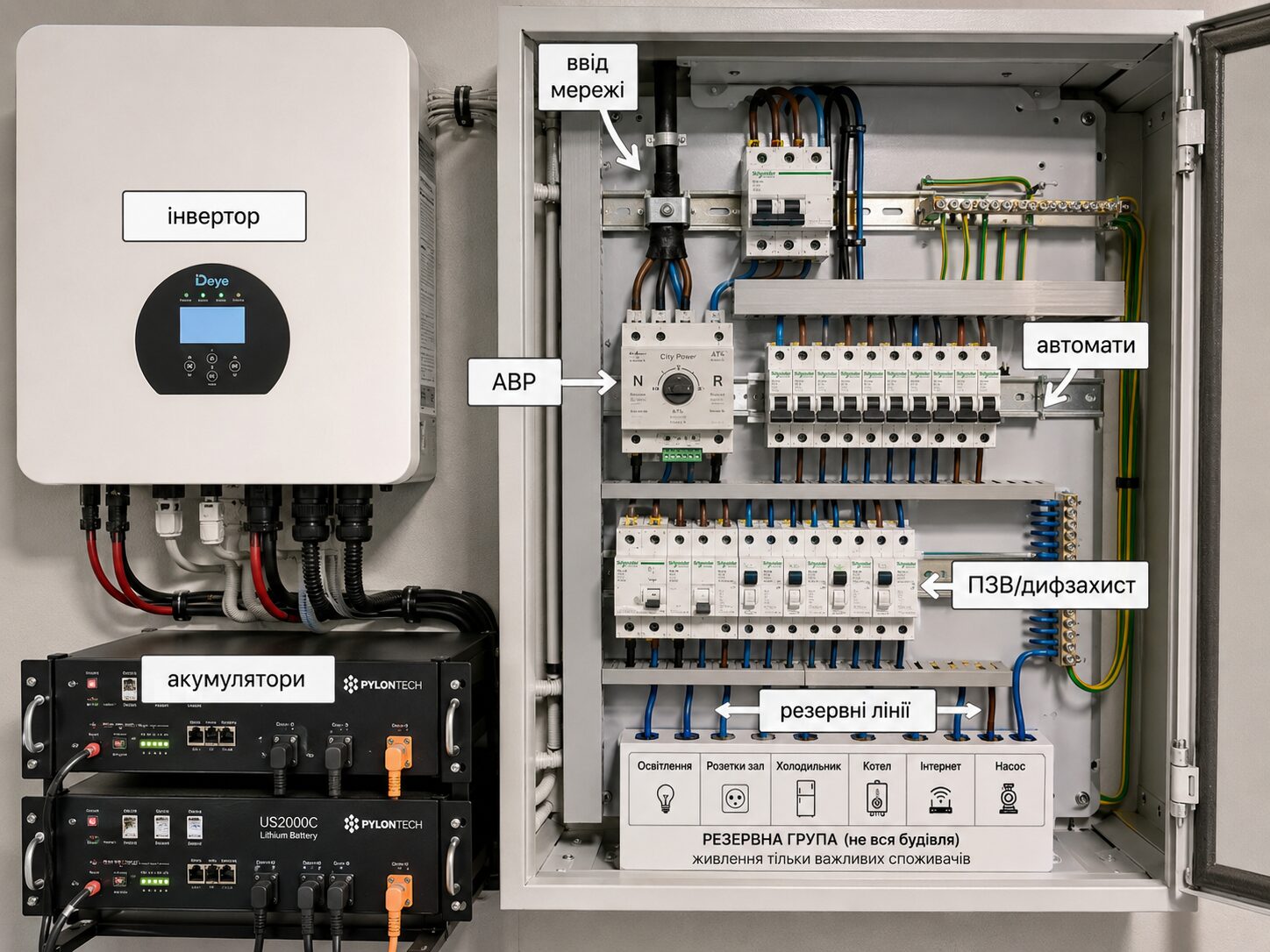

АВР для інвертора своїми руками

Інвертори стають все популярнішими як альтернативне джерело живлення, особливо в системах з сонячними панелями. АВР для інвертора має свої особливості:

1. Вибір інвертора: Переконайтеся, що ваш інвертор підтримує функцію АВР та має достатню потужність.
2. Схема АВР: Типова схема включає:
   • Контролер заряду для управління зарядом акумуляторів від сонячних панелей.
   • Інвертор з вбудованою функцією АВР або окремий блок АВР.
   • Акумуляторну батарею відповідної ємності.
3. Синхронізація з мережею: Багато сучасних інверторів мають функцію синхронізації з мережею, що дозволяє плавно перемикатися між джерелами живлення.
4. Моніторинг стану батареї: Встановіть систему моніторингу заряду акумулятора, щоб запобігти його глибокому розряду.
5. Захист від перенапруги: Обов’язково встановіть захист від перенапруги для інвертора та підключених пристроїв.

При створенні АВР для інвертора важливо правильно розрахувати потужність системи та ємність акумуляторів, щоб забезпечити достатній час автономної роботи.

Програмування та налаштування АВР

Незалежно від типу АВР, ключовим етапом є його програмування та налаштування:

1. Встановлення порогів спрацьовування: Налаштуйте верхній та нижній пороги напруги, при яких АВР буде перемикатися на резервне живлення.
2. Налаштування затримок: Встановіть оптимальні затримки для перемикання, щоб уникнути помилкових спрацьовувань при короткочасних перебоях.
3. Тестування: Проведіть комплексне тестування системи в різних режимах роботи.
4. Моніторинг: Розгляньте можливість встановлення системи віддаленого моніторингу для контролю роботи АВР.

Коли варто робити АВР своїми руками, а коли краще купити готовий блок

Саморобний АВР має сенс тоді, коли ви добре розумієте логіку роботи щита, вмієте працювати з контакторами, реле та захистом, а також чітко знаєте, яке саме резервне джерело буде використовуватися: бензогенератор, інвертор або акумуляторна система. У простих однофазних схемах для приватного будинку або квартири саморобне рішення часто дозволяє зібрати систему під власні задачі та не переплачувати за зайві функції.

Втім, якщо мова йде про трифазне підключення, велику кількість навантажень, інтеграцію генератора з автозапуском або роботу інвертора з окремими групами споживачів, краще одразу розглянути готовий заводський блок АВР або замовити проект у електрика. Помилка в логіці перемикання, блокуванні або виборі номіналів може призвести не лише до некоректної роботи системи, але й до пошкодження інвертора, генератора, автоматики або побутової техніки.

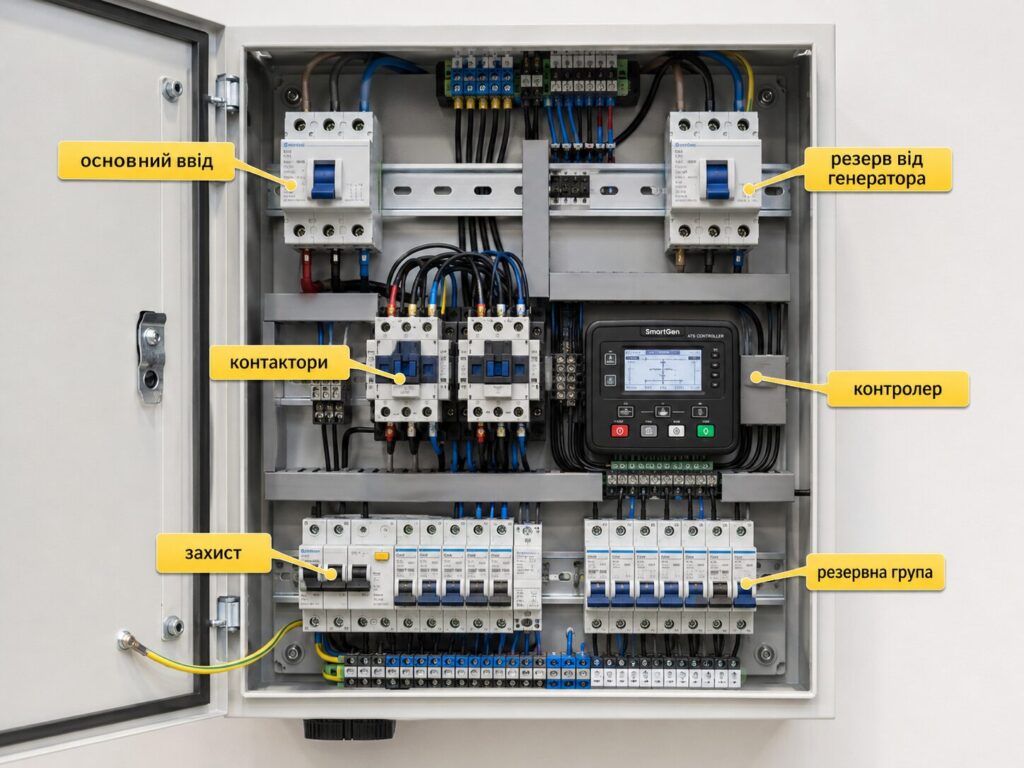

Які комплектуючі потрібні для АВР

Точний набір елементів залежить від джерела резерву та потужності вашої системи, але в більшості випадків для АВР своїми руками знадобляться такі компоненти:

• Два контактори або реверсивний перемикач з механічним і електричним блокуванням.
• Автоматичні вимикачі на вводі, на резервному джерелі та на окремих групах споживачів.
• Реле контролю напруги або окремий контролер АВР.
• Реле часу для затримки запуску, перемикання та повернення на основну мережу.
• Клеми, шини, DIN-рейка, корпус щита та якісні провідники відповідного перерізу.
• Сигнальні лампи або індикатори для розуміння, від якого джерела зараз живиться будинок.
• Захист від перенапруги, якщо система працює з чутливою технікою, інвертором або електронікою котла.

Критично важливо, щоб контактори мали запас по струму, а їх блокування повністю виключало одночасну подачу мережі та резерву на одну й ту саму шину. Саме це є базовою умовою безпечної роботи будь-якого АВР.

Як правильно підібрати потужність АВР і резервного джерела

Одна з найчастіших помилок — орієнтуватися лише на загальну потужність генератора або інвертора, не враховуючи пускові струми та характер навантаження. Якщо у вас є насос, холодильник, кондиціонер, котел або майстерня з електроінструментом, короткочасне навантаження при старті може бути значно вищим за номінальне.

1. Складіть список усіх приладів, які мають працювати під час відключення світла.
2. Визначте їх сумарну робочу потужність у кВт.
3. Окремо врахуйте прилади з високим пусковим струмом.
4. Додайте запас не менше 20–30% для стабільної роботи системи.

На практиці часто вигідніше не переводити на резерв увесь будинок, а виділити окрему резервну групу: освітлення, роутер, котел, холодильник, кілька розеток, сигналізацію та інтернет-обладнання. Це здешевлює і сам АВР, і інвертор або генератор, а також підвищує загальну стабільність системи.

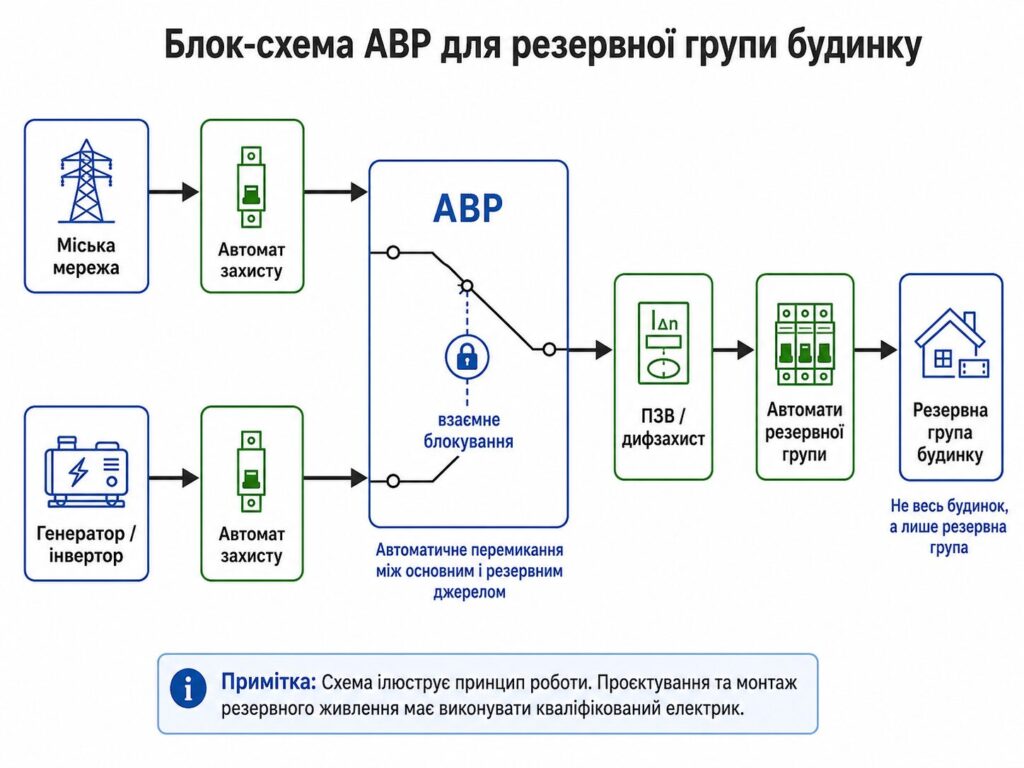

Проста логіка роботи АВР у приватному будинку

У більшості побутових схем логіка АВР виглядає так: поки на основному вводі є нормальна напруга, навантаження живиться від мережі. Коли напруга зникає або виходить за допустимі межі, контролер подає команду на перемикання. Якщо резервом є генератор, спочатку система дає команду на його запуск, чекає стабілізації напруги та лише після цього переводить навантаження. Якщо резервом є інвертор, перемикання зазвичай відбувається швидше, але також потребує правильної логіки пріоритетів і захисту.

Після відновлення міської мережі АВР не повинен одразу повертати навантаження назад. Зазвичай виставляється затримка, щоб переконатися, що напруга стабільна, а відключення не повториться через кілька секунд. Це особливо важливо в районах, де трапляються часті короткі просадки та повторні включення.

Типовий алгоритм для генератора

1. Зникнення або аварійне зниження напруги на основному вводі.
2. Пауза 3–10 секунд, щоб відсіяти короткочасні просадки.
3. Команда на запуск генератора.
4. Очікування стабільної роботи генератора.
5. Перемикання навантаження на резерв.
6. Після появи міської мережі — затримка та повернення на основний ввід.
7. Охолодження генератора на холостому ходу та зупинка.

Типовий алгоритм для інвертора

1. Контроль наявності та якості мережевої напруги.
2. При зникненні мережі — перемикання резервної групи на інвертор.
3. Моніторинг рівня заряду акумулятора та допустимого навантаження.
4. Після відновлення мережі — затримка перед поверненням на основний ввід.
5. Перехід інвертора в режим підзарядки, якщо це передбачено системою.

Найпоширеніші помилки при збірці АВР своїми руками

Навіть якщо схема на папері виглядає простою, саме дрібні помилки найчастіше стають причиною збоїв. Ось проблеми, які зустрічаються найчастіше:

• Відсутність блокування між контакторами. Це одна з найнебезпечніших помилок, через яку мережа та резерв можуть опинитися з’єднаними між собою.
• Неправильно підібраний номінал контактора або автомата. У результаті обладнання гріється, залипає або вибиває захист.
• Спроба перевести на резерв увесь будинок без розподілу навантаження. Через це генератор або інвертор працює на межі можливостей.
• Відсутність затримки на повернення до мережі. Система починає хаотично перемикатися при нестабільній напрузі.
• Ігнорування нейтралі, заземлення та особливостей конкретного інвертора. Для деяких моделей це критично впливає на коректність роботи.
• Відсутність окремої логіки для котла, насосів та чутливої автоматики. Такі прилади часто потребують стабільнішого живлення, ніж дає бюджетна схема.

Що показує практика при збірці АВР

На практиці найбільше проблем виникає не на етапі покупки комплектуючих, а саме на етапі логіки підключення. Дуже часто власники будинків намагаються зробити АВР своїми руками за спрощеною схемою з інтернету, але не враховують конкретне навантаження, особливості свого щита, тип інвертора або генератора. У результаті система наче працює, але поводиться нестабільно: контактори клацають при просадках, інвертор йде в помилку, а генератор запускається невчасно або з надто короткою затримкою.

Найчастіше в таких схемах зустрічаються одні й ті самі помилки: занадто слабкі контактори без запасу по струму, відсутність нормального блокування між вводом і резервом, неправильна робота з нейтраллю, а також бажання перевести на резерв одразу весь будинок без виділення пріоритетних груп. Саме тому в реальних умовах найкраще працюють не “найдешевші” схеми, а ті, де правильно підібрані автоматика, затримки, захист і логіка перемикання.

Для приватних будинків найзручніший варіант — це коли АВР переводить на резерв не все підряд, а тільки критичні лінії: котел, холодильник, освітлення, інтернет, сигналізацію, кілька розеткових груп. Такий підхід і безпечніший, і дешевший, і значно менше навантажує інвертор або бензогенератор. У схемах з інвертором це особливо важливо, бо саме неправильний розрахунок навантаження найчастіше стає причиною швидкого розряду батарей або аварійного відключення системи.

Ще один важливий момент: сам по собі АВР не вирішує всі проблеми резервного живлення, якщо в щиті вже є старі з’єднання, слабкі автомати, перегріті клеми або хаотична збірка. У таких випадках перед монтажем АВР спочатку потрібно привести до ладу сам щит, перевірити навантаження по групах і тільки після цього інтегрувати резерв. Саме тому правильний АВР — це не окремий “чарівний блок”, а частина нормально організованої електросистеми будинку.

Що перевірити перед першим запуском

Перший запуск АВР потрібно виконувати тільки після повної перевірки з’єднань, захисту та логіки перемикання. До включення навантаження переконайтеся в таких пунктах:

1. Провідники затягнуті, клеми не мають люфту, а шини встановлені надійно.
2. Контактори перемикаються коректно і фізично не можуть замкнутися одночасно.
3. Автомати та захисти відповідають перерізу кабелю і навантаженню.
4. Затримки на запуск, перемикання та повернення виставлені правильно.
5. Резервне джерело дає стабільну напругу без критичних просадок.
6. Окрема резервна група підключена саме до тих ліній, які ви планували живити під час аварії.

Після первинної перевірки бажано зробити кілька тестових сценаріїв: імітацію зникнення мережі, повернення напруги, коротку просадку та повторний запуск. Лише після цього систему можна вважати готовою до постійної експлуатації.

Часті запитання про АВР своїми руками

Коли краще звернутися до електрика

Якщо у вас трифазна мережа, дорогий гібридний інвертор, генератор з автозапуском, велика кількість автоматів у щиті або немає повної впевненості в логіці підключення, краще не експериментувати. У таких випадках дешевше й безпечніше один раз зібрати систему правильно, ніж потім ремонтувати автоматику, інвертор або побутову техніку після помилки в схемі.

Також допомога фахівця потрібна тоді, коли потрібно розділити навантаження на пріоритетні групи, підібрати автоматику під конкретну модель генератора, налаштувати автозапуск або правильно інтегрувати АВР у вже існуючий електрощит.

Безпека та обслуговування

При створенні АВР своїми руками критично важливо дотримуватися правил електробезпеки:

1. Використовуйте якісні комплектуючі від перевірених виробників.
2. Забезпечте надійну ізоляцію всіх електричних з’єднань.
3. Встановіть автоматичні вимикачі для захисту від короткого замикання та перевантаження.
4. Регулярно перевіряйте систему на предмет зносу або пошкоджень.
5. Створіть детальну документацію вашої системи АВР для полегшення майбутнього обслуговування.

Висновок

Зібрати АВР своїми руками можливо, якщо підійти до цього не як до “швидкої саморобки”, а як до відповідального електромонтажного проекту. Найкращий результат дають ті схеми, де заздалегідь продумані навантаження, правильно підібрані контактори, автоматика, затримки перемикання та захист від помилкового одночасного підключення мережі й резерву.

Якщо вам потрібен АВР для бензогенератора, важливо окремо продумати автозапуск, затримки та безпечне повернення на міську мережу. Якщо мова про АВР для інвертора, тоді головну роль відіграють правильний розподіл навантаження, контроль батареї та коректна робота всієї системи в реальному режимі відключень. У будь-якому випадку надійність тут важливіша за економію на кількох компонентах.

На практиці найкраще працюють не найскладніші, а найкраще продумані рішення. Тому якщо у вас проста однофазна схема і є досвід роботи з електрикою, базовий АВР можна зробити самостійно. Але якщо у вас трифазний ввід, дорогий гібридний інвертор, генератор з автозапуском або складний щит, краще одразу залучити фахівця. Це дешевше, ніж потім виправляти наслідки неправильної схеми.

Грамотно зібраний АВР дає головне — передбачувану і безпечну роботу резервного живлення. А саме це і потрібно в момент, коли світло зникає, а будинок має продовжувати нормально працювати.
