Як підключити інвертор до мережі 220 у будинку або квартирі

2

Що потрібно знати перед підключенням інвертора до мережі 220 В

Коротко: як підключити інвертор до мережі 220 безпечно — не через “вилка-вилка” у найближчу розетку, а через продуману схему з відокремленням від міської мережі, правильним захистом і зрозумілим списком навантажень. Цей матеріал для власників квартир, будинків, невеликих офісів і майстрів, які хочуть живити світло, котел, роутер чи холодильник під час відключень. Не для тих, хто планує “на швидку руку” зібрати небезпечний подовжувач і сподіватися, що автоматичний вимикач усе пробачить. Автомат, на жаль, не психолог — він пробачає не завжди.

Що перевірити до підключення	Навіщо це потрібно
Які прилади будуть працювати від інвертора	Щоб не перевантажити інвертор, акумулятор і кабель
Як влаштований електрощит	Щоб правильно відокремити резервне живлення від міської мережі
Який захист уже встановлено	Щоб розуміти, де потрібен автоматичний вимикач, ПЗВ або дифавтомат
Тип інвертора	Автономний, гібридний або мережевий інвертор підключаються по-різному

Головне правило: інвертор не підключають “просто в розетку”

Найнебезпечніша ідея, яку я бачив у реальних квартирах і будинках, — це кабель з двома вилками: одну вставили в інвертор, другу в розетку, і “вся квартира ожила”. На перший погляд зручно. Насправді це ризик удару струмом, пожежі, пошкодження техніки і подачі напруги назад у міську мережу. Якщо в цей момент електрик працює на лінії, така саморобна схема може стати для нього смертельно небезпечною.

Правильне підключення інвертора 220в починається не з вилки, а з логіки: джерело живлення → захист → кабель → навантаження. Інвертор має живити тільки ті лінії, які ви свідомо вибрали: наприклад, освітлення, котел, холодильник, роутер, кілька розеток для зарядних пристроїв. Плита, бойлер, електрообігрівачі та потужні насоси часто не підходять для резервного живлення від побутового інвертора.

Якщо схема дозволяє одночасно з’єднати інвертор і міську мережу без блокування — це не резервне живлення, а лотерея з поганими призами.

220 В чи 230 В: що це означає для України

У побуті часто кажуть “мережа 220в”, але фактично стандартна напруга в Україні — 230в змінного струму. Для користувача це не критична різниця: більшість сучасної техніки розрахована на діапазон приблизно 220–240 В. Тому запити на кшталт як підключити інвертор до мережі 220 і “до мережі 230 В” у практиці означають одне й те саме — підключення до домашньої однофазної мережі.

Але важливо інше: інвертор повинен видавати якісну напругу. Для котлів, насосів, холодильників, комп’ютерів і сучасної електроніки я рекомендую інвертор з чистою синусоїдою. Інвертор з модифікованою синусоїдою може гудіти на трансформаторах, гріти двигуни або некоректно працювати з чутливою технікою. Особливо це видно на об’єктах, де “начебто все працює”, але через місяць починаються дивні поломки.

Що визначити до монтажу: навантаження, схема, захист

Перед тим як вирішувати, як підключити інвертор до щитка, треба відповісти на три питання. Перше — що саме буде живитися. Друге — який тип інвертора використовується: автономний інвертор, гібридний інвертор, мережевий інвертор або ДБЖ. Третє — як буде виключена зустрічна подача напруги в електрощит і зовнішню мережу.

• Для окремих приладів іноді достатньо схеми “інвертор — розетка — конкретне навантаження”.
• Для частини квартири чи будинку потрібна окрема резервна група в електрощиті.
• Для автоматичного перемикання використовують АВР або контакторну схему.
• Для ручного безпечного перемикання часто ставлять перекидний рубильник.

З мого досвіду, найменше проблем там, де власник не намагається “заживити все”, а чесно ділить мережу на критичні та некритичні лінії. Спочатку рахуємо потужність, перевіряємо кабель, автоматичний вимикач, ПЗВ або дифавтомат, стан заземлення, клемні з’єднання. І тільки після цього вирішуємо, як правильно підключити інвертор до мережі. Якщо у щиті старі скрутки, підгорілі автомати або незрозуміла схема — краще викликати електрика. Інвертор не лікує стару проводку, він лише чесно показує її слабкі місця.

Який інвертор вибрати для будинку або квартири: автономний, гібридний, мережевий чи ДБЖ

Типи інверторів: що для чого підходить

Коли мене питають, як підключити інвертор до мережі 220 у квартирі чи будинку, я спочатку уточнюю не схему, а тип обладнання. Бо автономний інвертор, гібридний інвертор, мережевий інвертор і ДБЖ — це не різні назви однієї коробки. Вони працюють по-різному, і помилка на цьому етапі потім вилізає у щитку, кабелях і нервах власника.

Тип обладнання	Для чого підходить	Що важливо знати
Автономний інвертор	Резервне живлення від акумулятора	Потрібна правильна схема перемикання, щоб не подати напругу назад у мережу
Гібридний інвертор	Робота з акумулятором, мережею і часто сонячними панелями	Зручний для будинку, але потребує грамотного налаштування
Мережевий інвертор	Генерація електроенергії в мережу	Не є класичним резервним живленням без додаткових рішень
ДБЖ	Готове рішення для котла, роутера, комп’ютера або окремих приладів	Простий варіант, але обмежений за потужністю і часом роботи

Автономний інвертор найчастіше ставлять для резерву: є акумулятор, є інвертор, є зарядний пристрій або вбудована зарядка, і є вибрані лінії в будинку. Гібридний інвертор — це вже розумніший “комбайн”: він може брати енергію з мережі, акумулятора, а іноді й від сонячних панелей. Мережевий інвертор зазвичай працює для генерації в зовнішню мережу, тому для аварійного живлення квартири він не підходить “просто так”. А ДБЖ — це хороший варіант, коли треба швидко й без великого монтажу підтримати котел, роутер чи робоче місце.

Чиста чи модифікована синусоїда: де економити небезпечно

Для побутової техніки важлива не тільки напруга 220в або 230в, а й форма сигналу. Інвертор з чистою синусоїдою видає напругу, максимально схожу на звичайну мережеву. Саме його я рекомендую для газового котла, холодильника, циркуляційних насосів, комп’ютерів, телевізорів, зарядних пристроїв і чутливої електроніки.

Інвертор з модифікованою синусоїдою дешевший, але він може створювати проблеми: двигуни гудуть, насоси гріються, блоки живлення працюють нестабільно, а автоматика котла іноді показує помилки так загадково, ніби читає гороскоп. Для лампи чи простого зарядного пристрою такий варіант іноді ще проходить, але для відповідального резервного живлення я б не ризикував.

12 В, 24 В чи 48 В: який формат вибрати

На ринку часто зустрічаються формати інвертор 12в/220в, 24в/220в і 48в/220в. Перша цифра — це напруга акумуляторної частини, друга — вихід на побутову мережу. Для невеликих навантажень, наприклад роутера, освітлення або ноутбука, може вистачити системи 12в. Але коли мова йде про будинок, котел, холодильник і кілька груп освітлення, 12в швидко впирається у великі струми та товсті кабелі.

• 12в — для малих потужностей і коротких кабельних з’єднань.
• 24в — компроміс для середніх навантажень у квартирі або невеликому будинку.
• 48в — кращий варіант для потужніших систем, гібридних інверторів і тривалішої автономної роботи.

З практики скажу так: що більша потужність, то логічніше дивитися в бік 24в або 48в. Менші струми — менше нагрівання, менші втрати, простіше підібрати кабель і захист. Тому перед тим як вирішувати, як підключити інвертор до домашньої мережі, треба вибрати не “найпопулярніший” інвертор, а той, який відповідає вашим навантаженням, акумулятору і реальній схемі електрощита.

Як порахувати навантаження, акумулятор і час автономної роботи

Крок 1: виберіть тільки критичні споживачі

Перед тим як думати, як підключити інвертор до мережі 220, треба чесно відповісти: що саме має працювати під час відключення. Не “вся квартира, бо так зручніше”, а конкретні прилади. У реальних електрощитах я часто бачив одну помилку: люди купують інвертор на 1–2 кВт, а потім хочуть повісити на нього бойлер, чайник, праску, холодильник і ще “трошки теплої підлоги”. Так не працює. Точніше, працює дуже недовго — до запаху гару або аварійного вимкнення.

Нормальний список резервного живлення зазвичай виглядає так:

• газовий котел і циркуляційний насос;
• роутер, оптичний термінал, відеоспостереження або охорона;
• кілька LED-світильників;
• холодильник або морозильна камера;
• каса, термінал, ноутбук чи офісне обладнання для малої комерції.

Електрочайник від маленького інвертора — це не резервне живлення, а швидкий кастинг на запах гару. Чайник на 1800–2200 Вт може сам забрати всю потужність інвертора, ще й без користі для акумулятора. Якщо дуже хочеться чаю — краще газ, термос або інвертор відповідної потужності з правильним кабелем і захистом.

Крок 2: порахуйте потужність і пускові струми

Потужність дивимось на шильдику приладу або в паспорті. Складаємо не все підряд, а те, що реально може працювати одночасно. Для холодильника, насоса, компресора важливий пусковий струм: у момент запуску споживання може бути у 2–5 разів вищим за номінальне. Саме тому інвертор “на папері підходить”, а в житті клацає захист і все гасне.

1. Запишіть усі прилади, які хочете живити від інвертора.
2. Вкажіть їхню потужність у ватах.
3. Позначте, які мають двигуни або компресори.
4. Додайте запас 20–30% до робочої потужності.
5. Для холодильника, насоса чи котла перевірте, чи витримає інвертор короткочасний пусковий струм.

Параметр	Як орієнтовно рахувати	Практична порада
Потужність інвертора	Сума одночасних навантажень + 20–30% запасу	Для котла, роутера і світла часто достатньо 500–1000 Вт, але все залежить від об’єкта
Пускові струми	Для двигунів і компресорів закладайте запас у 2–5 разів	Холодильник може запускатися важче, ніж здається за паспортом
Ємність акумулятора	Потрібна енергія ≈ потужність навантаження × години роботи	Враховуйте втрати інвертора і допустиму глибину розряду акумулятора
Зарядний пристрій	Струм заряджання має відповідати типу й ємності акумулятора	Занадто слабка зарядка довго відновлює запас, занадто сильна шкодить батареї

Крок 3: оцініть час автономної роботи без самообману

Проста логіка така: якщо навантаження споживає 300 Вт, то за 5 годин йому потрібно близько 1500 Вт·год енергії. Але акумулятор не віддає все “до нуля”, інвертор має втрати, а взимку ємність батареї може просідати. Тому реальний час завжди менший за красиві цифри з рекламного опису.

Наприклад, система з акумулятором 12в 100 А·год має теоретично близько 1200 Вт·год. Але корисна енергія залежить від типу акумулятора: свинцевий небажано глибоко розряджати, літієвий зазвичай віддає більше корисної ємності. Для потужніших систем краще дивитися на 24в або 48в, бо там менші струми, менше нагрівання кабелю і простіше зробити надійне підключення.

Моя порада проста: спочатку рахуємо навантаження, потім підбираємо інвертор, акумулятор і зарядний пристрій, а вже після цього вирішуємо, як підключити інвертор до домашньої мережі. Якщо порядок змінити, можна купити дороге обладнання, яке не закриє вашу реальну задачу.

Схема підключення інвертора до мережі: безпечні варіанти для 220 В

Три безпечні варіанти підключення інвертора

Коли люди шукають як підключити інвертор до мережі 220, часто хочуть одну універсальну схему. Але в реальному будинку або квартирі схема залежить від задачі: треба заживити один котел, кілька розеток чи частину електрощита. Я в таких випадках завжди починаю з простого питання: “Що саме має працювати, коли світла немає?” Бо інвертор — не чарівна валіза з електрикою, а джерело з обмеженою потужністю.

Варіант	Як працює	Коли доречно
Окремі прилади від розетки інвертора	Прилад підключається напряму в розетку інвертора або ДБЖ	Котел, роутер, ноутбук, зарядний пристрій, невелике освітлення
Окрема резервна лінія	Від інвертора живиться спеціально виділена група розеток або світла	Квартира чи будинок, де треба живити тільки критичні споживачі
Підключення через електрощит	Джерело живлення перемикається між міською мережею та інвертором	Будинки, офіси, магазини, де потрібна зручна резервна схема

Найпростіший і найбезпечніший варіант — підключити окремий прилад прямо до виходу інвертора. Наприклад, газовий котел або роутер. Тут головне, щоб потужність інвертора відповідала навантаженню, а форма напруги була нормальною — для котла краще чиста синусоїда. Мінус такого рішення: дроти можуть тягнутися по кімнаті, а це не завжди зручно і красиво. Хоча, чесно кажучи, кабель посеред коридору — це ще не найгірше, що я бачив після “домашніх модернізацій”.

Окрема резервна лінія або підключення до щитка

Більш правильний варіант — окрема резервна лінія. У щитку виділяють конкретні групи: наприклад, світло, котел, холодильник, інтернет, охорона. Вони живляться від інвертора через свій кабель, автоматичний вимикач і, за потреби, ПЗВ або дифавтомат. Так простіше контролювати навантаження і не дати комусь випадково увімкнути праску, бойлер чи електрочайник на резервну лінію.

Підключення до електрощита робиться через перемикання джерела живлення. Суть проста: будинок або вибрана група має отримувати напругу або від міської мережі, або від інвертора. Не одночасно. Для цього використовують перекидний рубильник, АВР, контакторну схему або інше рішення з механічним чи електричним блокуванням. Якщо блокування немає, є ризик подати 220в назад у зовнішню мережу або “зустріти” інвертор із міською напругою. Зазвичай така зустріч закінчується не рукостисканням, а ремонтом.

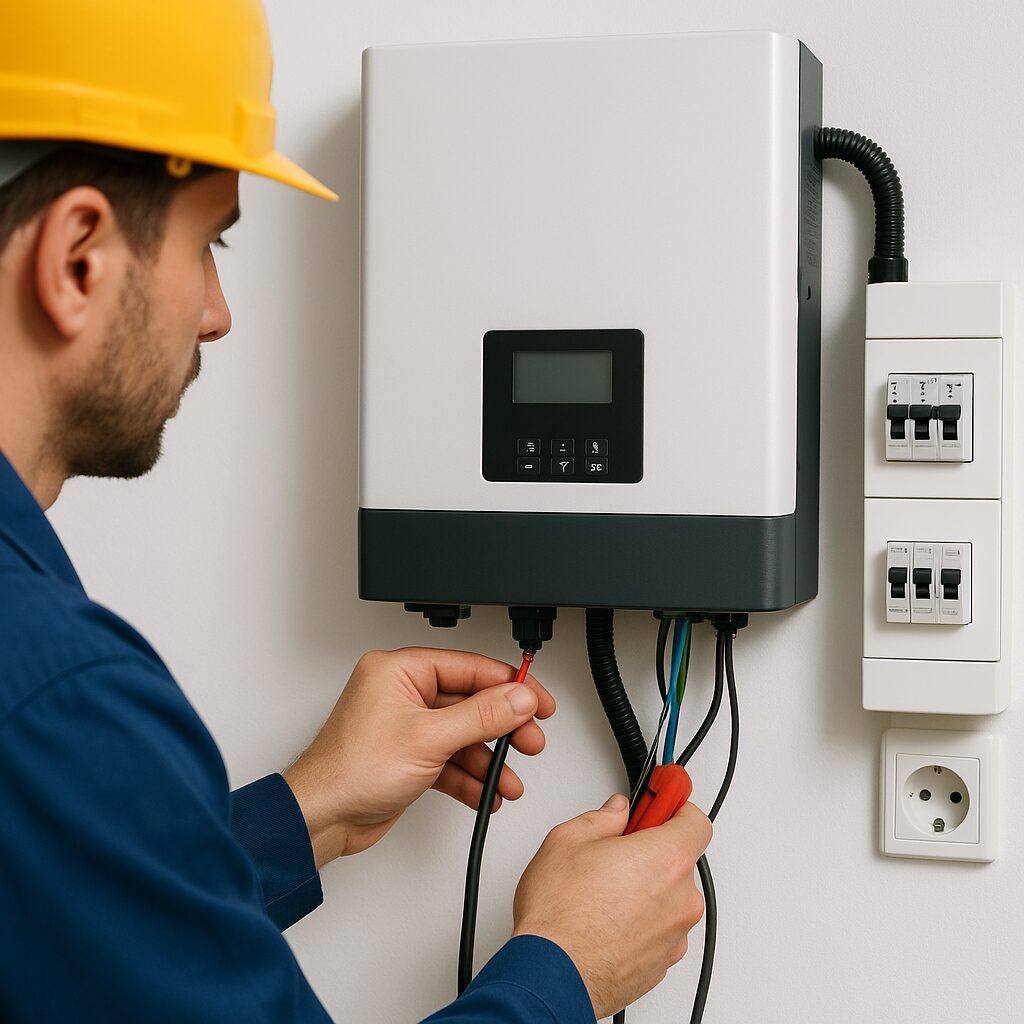

Чому кабель “вилка-вилка” небезпечний

Саморобний перехідник із вилкою на обох кінцях — це найгірша відповідь на питання як підключити інвертор до домашньої мережі. Його ще називають “чоловік-чоловік”, і вже сама назва натякає, що електробезпека тут пішла пити каву. Якщо одна вилка вставлена в інвертор, на другій відкриті контакти можуть бути під напругою. Торкнулися — отримали удар струмом. Вставили в розетку — можете подати напругу в усю лінію, сусідні групи або навіть у міську мережу.

• Кабель має відповідати струму навантаження і не грітися.
• Розетка повинна бути справною, із нормальним контактом, без підплавлень.
• Вилка використовується тільки там, де це передбачено безпечною схемою.
• Клемна колодка потрібна для надійного з’єднання провідників, а не для “якось притиснув”.
• Запобіжник або автоматичний вимикач захищає лінію від перевантаження та короткого замикання.

Якщо ви не впевнені, як підключити інвертор до мережі 220 саме у вашому щитку, не експериментуйте. У кожному об’єкті є нюанси: стара проводка, спільний нуль, відсутність заземлення, дивні перемички після попередніх майстрів. Тут краще один раз викликати електрика, ніж потім шукати, чому інвертор згорів, автомат не спрацював, а розетка стала схожа на підсмажений тост.

Як підключити інвертор в квартирі: практичний алгоритм без переробки всього щита

Безпечний сценарій для квартири: без “магії” в щитку

У квартирі я раджу починати не з електрощита, а з простого сценарію: які прилади справді потрібні під час відключення. Для більшості квартир це роутер, оптичний термінал, ноутбук, кілька зарядних пристроїв, інколи газовий котел з насосом або холодильник. Якщо на цьому етапі у списку з’являються бойлер, електроплита, пральна машина й чайник — інвертор уже тихо плаче в коробці.

Найбезпечніший варіант без переробки всього щита — поставити інвертор у провітрюваному місці, підключити до нього акумулятор, перевірити полярність і живити критичні прилади через штатні розетки інвертора або ДБЖ. Це не найелегантніше рішення з погляду дизайну, зате воно зрозуміле, контрольоване й не створює ризику подати напругу назад у будинкову мережу.

“У квартирі краще мати просту безпечну схему, ніж складну саморобку, яку страшно торкатися навіть поглядом.”

• Виберіть 2–5 критичних споживачів, а не всю квартиру одразу.
• Поставте інвертор так, щоб він не перегрівався і не стояв біля батареї чи штор.
• Підключіть акумулятор правильним кабелем із дотриманням полярності: плюс до плюса, мінус до мінуса.
• Перевірте, чи є запобіжник або захист на стороні акумулятора.
• Підключайте навантаження тільки через передбачені виробником розетки або окрему правильно змонтовану лінію.

Коли достатньо ДБЖ, а коли потрібен інвертор

Якщо вам потрібно живити роутер, ONU-термінал, ноутбук або касове обладнання, часто достатньо ДБЖ. Це готове рішення: підключили в розетку 230в, підключили прилад — і маєте резерв на певний час. Для інтернету існують компактні ДБЖ на 12в або 24в, які працюють без зайвого шуму й не потребують втручання в електрощит.

Для газового котла ситуація складніша. Йому часто потрібна чиста синусоїда, правильне заземлення і стабільна фаза-нуль, бо автоматика котла буває примхлива. Я бачив котли, які від дешевого інвертора з модифікованою синусоїдою поводилися як артист перед виступом: то запускаються, то показують помилку, то просто мовчать. Тому для котла краще брати ДБЖ або інвертор з чистою синусоїдою, розрахований саме на таке навантаження.

Задача	Що зазвичай достатньо	Коментар
Роутер, ONU, зарядка телефона	Малий ДБЖ	Найпростіший і безпечний варіант
Ноутбук, каса, термінал	ДБЖ або невеликий інвертор	Важливо врахувати час автономної роботи
Котел, насос, холодильник	Інвертор з чистою синусоїдою	Потрібен запас по пускових струмах
Окрема лінія в квартирі	Професійне підключення до щитка	Самостійно без досвіду краще не лізти

Коли не варто лізти в електрощит самостійно

Якщо ви хочете не просто увімкнути прилади в розетку інвертора, а зробити підключення інвертора до щитка, у квартирі треба бути особливо обережним. У багатоквартирному будинку є спільні стояки, старі нульові провідники, різні схеми заземлення, а інколи й сюрпризи від попередніх “майстрів”. Один неправильний місток — і резервне живлення може піти не туди, куди ви планували.

Правильна відповідь на питання як підключити інвертор до мережі 220 у квартирі така: якщо це окремі прилади — можна обійтися штатними розетками інвертора або ДБЖ. Якщо це група розеток, освітлення чи частина квартири через щит — потрібен електрик, окрема схема, захист і перемикання джерела живлення. Втручання в електрощит без досвіду я не рекомендую. Це той випадок, коли економія на монтажі може швидко перетворитися на витрати на ремонт, техніку або лікування.

Як підключити інвертор до електрощита будинку: перекидний рубильник, АВР або контактор

Головна умова: інвертор і міська мережа не повинні зустрітися

Якщо говоримо не про окрему розетку інвертора, а про підключення інвертора до електрощита, головне правило одне: має бути гарантований розрив між міською мережею та інвертором. Тобто будинок або вибрані резервні групи отримують живлення або від зовнішньої мережі 230в, або від інвертора. Ніколи одночасно. У щитах я бачив різні “творчі” рішення, але електрика не дуже любить творчість без схеми — вона швидко переходить у димові ефекти.

Правильна логіка така: ввід у будинок → ввідний автоматичний вимикач → вузол перемикання джерела → окремі групи резервного живлення. На резерв зазвичай виносять світло, котел, холодильник, інтернет, охорону, частину розеток для зарядних пристроїв. Потужні споживачі, наприклад бойлер, електроплита, тепла підлога чи електрообігрівачі, краще залишити поза резервом, якщо інвертор і акумулятор на це не розраховані.

Перекидний рубильник, АВР і контактор: у чому різниця

Перекидний рубильник — найзрозуміліше рішення для ручного перемикання. У нього зазвичай є положення “мережа”, “вимкнено” і “інвертор”. Це добре тим, що фізично неможливо одночасно з’єднати два джерела, якщо вибрано правильний апарат. Для приватного будинку це часто надійний і простий варіант: зникло світло — перемкнули на інвертор, з’явилося — повернули назад.

АВР, тобто автоматичне введення резерву, робить перемикання сам. Зникла напруга на вводі — схема переводить навантаження на інвертор. Повернулась мережа — перемикає назад. Зручно, особливо для котла, охорони, серверної шафи, офісу чи магазину. Але АВР має бути правильно підібраний і налаштований, інакше він може клацати без потреби або перемикати не ті групи. Контактор — це не “чарівна коробка”, а елемент схеми керування. Він замикає або розмикає силові контакти за командою, часто працює в парі з реле контролю напруги, АВР або логікою блокування.

Рішення	Як працює	Коли доречне
Перекидний рубильник	Ручне перемикання між мережею та інвертором	Приватний будинок, проста й надійна схема резерву
АВР	Автоматично перемикає джерело живлення	Котел, охорона, офіс, магазин, коли важлива безперервність
Контактор	Керує силовим колом у складі схеми	Складніші рішення з блокуванням і автоматикою

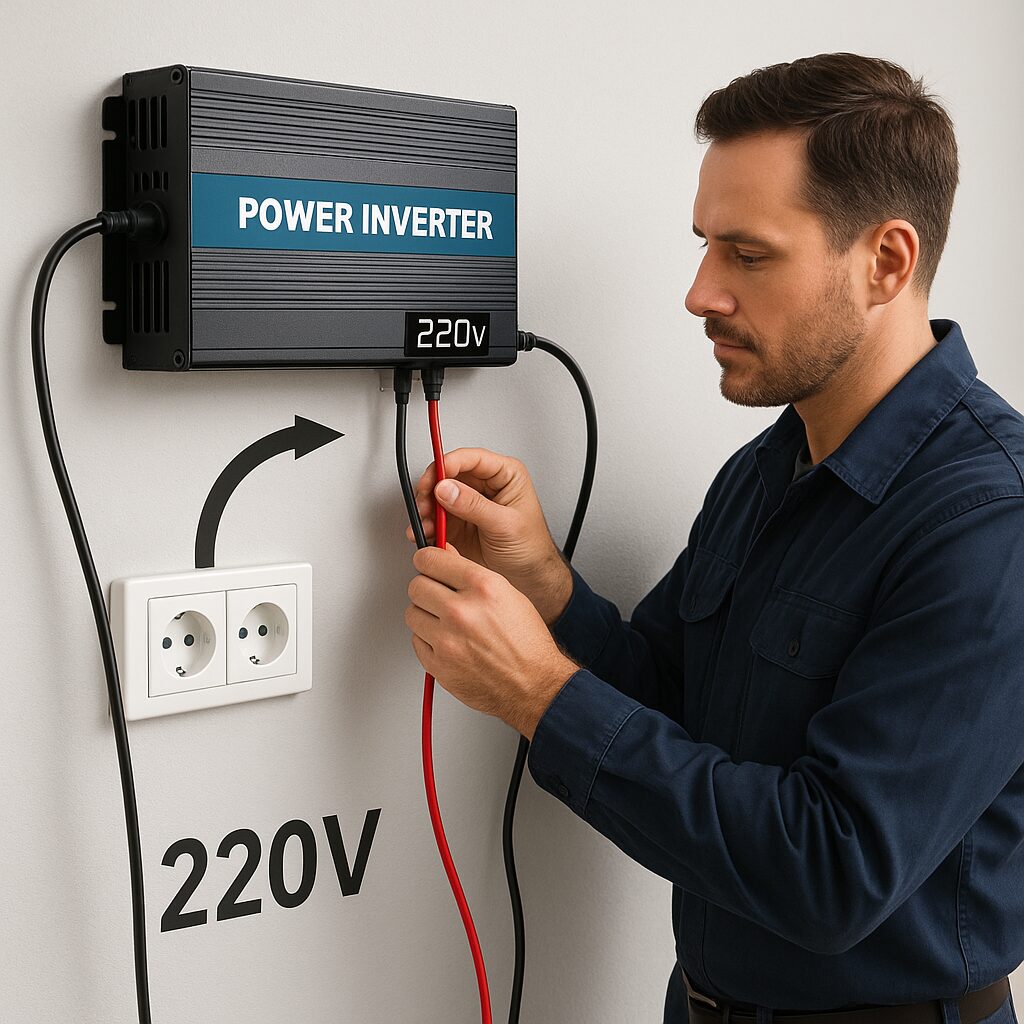

Як виглядає правильна схема для резервних груп

Практично це робиться так: у щиті визначаються лінії, які будуть резервними. Їх відокремлюють від загальних груп і заводять після вузла перемикання. Перед лініями стоять свої автоматичні вимикачі, за потреби — ПЗВ або дифавтомат. Кабель підбирається за струмом і способом прокладання, клемні з’єднання виконуються нормально, без скруток “на віру”. Окремо перевіряється заземлення і робота захисту.

• Ввід з міської мережі проходить через ввідний автомат.
• Інвертор підключається як окреме джерело з урахуванням його потужності й інструкції виробника.
• Перекидний рубильник, АВР або контакторна схема не допускають паралельної роботи джерел.
• Резервні групи підключаються окремо, щоб не живити весь будинок без потреби.
• Захист підбирається за кабелем і навантаженням, а не “бо такий автомат був у ящику”.

Якщо ви чітко не розумієте, де ввід, де нульова шина, де заземлювальна шина, як працює ПЗВ і що саме розриває перемикач, не варто самостійно вирішувати, як підключити інвертор до мережі 220 через щит. Це робота для електрика. І це не перестраховка, а нормальна практика: один помилковий місток у щиті може коштувати дорожче, ніж професійний монтаж.

Захист, заземлення і автоматика: що обов’язково має бути в схемі

Логіка захисту: що від чого рятує

Коли люди питають, як підключити інвертор до мережі 220, часто думають тільки про сам інвертор і акумулятор. Але в нормальній схемі не менш важливі автоматичний вимикач, ПЗВ, дифавтомат, запобіжник, заземлювальна шина і правильний переріз кабелю. Інвертор може бути дорогий і красивий, але якщо кабель тонкий, клеми підтиснуті “на чесному слові”, а захист підібраний навмання — схема вже небезпечна.

Автоматичний вимикач захищає не техніку, а кабель. Це важливий момент. Якщо кабель розрахований на один струм, а автомат стоїть значно більший, то при перевантаженні кабель може грітися, плавити ізоляцію і тільки потім, можливо, щось вимкнеться. ПЗВ реагує на витік струму: наприклад, коли частина струму пішла не назад по нулю, а через корпус приладу або людину. Дифавтомат поєднує дві функції: захист від перевантаження та короткого замикання, як автомат, і захист від витоку, як ПЗВ.

Елемент	Для чого потрібен	Що перевірити
Автоматичний вимикач	Захищає кабель від перевантаження і короткого замикання	Номінал має відповідати перерізу кабелю
ПЗВ	Вимикає лінію при витоку струму	Потрібна перевірка кнопкою “Тест” і вимірюваннями
Дифавтомат	Поєднує автомат і ПЗВ в одному корпусі	Важливо правильно підключити фазу й нуль
Запобіжник	Захищає окремі ділянки, часто на стороні акумулятора	Ставиться близько до джерела живлення
Заземлювальна шина	З’єднує захисні провідники PE	Не повинна бути переплутана з робочим нулем

Заземлення, кабель і клеми: дрібниць тут немає

У резервному живленні дуже важливо не плутати “працює” і “працює безпечно”. Бачив щити, де інвертор запускав котел, світло горіло, холодильник гудів, але заземлення було відсутнє, нульова шина з’єднана як попало, а клемна колодка вже мала колір добре підсмаженого хліба. Таку схему не можна вважати нормальною.

Переріз кабелю підбирають за струмом навантаження, довжиною лінії та способом прокладання. Особливо уважно треба ставитися до кабелів між акумулятором і інвертором. Там може бути не 220в, а 12в, 24в або 48в, але струми часто дуже великі. Саме тому тонкий провід “бо був у гаражі” — погана ідея. На стороні акумулятора бажано мати запобіжник або інший захист, встановлений максимально близько до плюсової клеми батареї.

“У хорошій схемі гріється тільки чай у чашці, а не кабель, автомат чи клема в щиті.”

Практичний чек-лист перед запуском

Перед першим увімкненням схеми я завжди перевіряю не тільки наявність напруги, а й якість монтажу. Бо відповідь на питання як правильно підключити інвертор до мережі — це не один дріт у потрібну клему, а вся система захисту, яка має спрацювати в аварійній ситуації.

• Перевірте, чи відповідає номінал автоматичного вимикача перерізу кабелю.
• Огляньте клеми: не має бути слабкого затиску, підгорілих місць, потемніння ізоляції.
• Переконайтесь, що заземлювальна шина PE не використовується як робочий нуль.
• Перевірте, чи не гріються кабель, вилка, розетка, автомат і клемна колодка під навантаженням.
• Переконайтесь, що ПЗВ або дифавтомат стоїть там, де він справді потрібен за схемою.
• Перевірте полярність на стороні акумулятора і наявність запобіжника.
• Не підключайте потужні споживачі, якщо інвертор, кабель і захист на це не розраховані.

Окремо скажу про ПЗВ з інверторами. Не завжди без вимірювань можна гарантувати, що конкретне ПЗВ правильно спрацює з конкретним інвертором. У різних моделей по-різному організований вихід, нейтраль, заземлення і контроль ізоляції. Тому якщо схема йде через електрощит, потрібні перевірки приладом, а не тільки натискання кнопки “Тест”. Якщо немає розуміння, що саме ви вимірюєте, краще викликайте електрика. Тут без героїзму: електрика любить точність, а не сміливі здогадки.

Покрокова інструкція: як правильно підключити інвертор до мережі 220

Покроковий алгоритм підключення інвертора

Нижче — базова безпечна логіка, як підключити інвертор до мережі 220 у будинку або квартирі. Вона підходить для розуміння процесу, але не замінює огляд конкретного електрощита. У реальних щитах я бачив і переплутані нулі, і підгорілі клеми, і “тимчасові” перемички, які живуть довше за ремонт. Тому якщо схема йде через щиток — потрібен чіткий розрив з міською мережею через перекидний рубильник, АВР або інше правильне перемикання джерела.

Крок	Що зробити	На що звернути увагу
1	Вимкнути живлення	Знеструмте лінію або весь щит, перевірте відсутність напруги індикатором чи мультиметром
2	Перевірити схему	Зрозумійте, що саме живить інвертор: окремий прилад, резервну лінію чи групу в щитку
3	Підключити акумулятор до інвертора	Дотримуйтесь полярності: плюс до плюса, мінус до мінуса; помилка тут дорога й дуже швидка
4	Перевірити напругу акумулятора	Переконайтесь, що інвертор розрахований саме на 12в, 24в або 48в
5	Підключити кабель відповідного перерізу	Кабель має витримувати струм без нагріву, особливо між акумулятором і інвертором
6	Підключити вихід 220в або 230в через захист	Використовуйте автоматичний вимикач, запобіжник, ПЗВ або дифавтомат там, де це передбачено схемою
7	Протестувати без навантаження	Перевірте, чи інвертор запускається без помилок, шуму, запаху та перегріву
8	Підключати споживачі по черзі	Спочатку мале навантаження, потім котел, холодильник або насос, якщо вони передбачені
9	Перевірити роботу під навантаженням	Контролюйте нагрів кабелю, розеток, вилок, клем, роботу зарядного пристрою і поведінку техніки

Що перевірити перед першим запуском

Перед увімкненням не поспішайте. Інвертор — це не тостер: якщо щось підключено неправильно, він не просто “не підсмажить хліб”, а може підсмажити кабель, розетку або власний силовий блок. Перевірте, чи немає оголених провідників, слабких клем, переплутаної полярності на акумуляторі та завеликого навантаження на виході.

• Напруга акумулятора відповідає інвертору: 12в, 24в або 48в.
• Кабель підібраний за струмом, а не “бо залишився після ремонту”.
• На стороні акумулятора є запобіжник або інший захист.
• Вихід 220в/230в не з’єднаний напряму з міською мережею.
• Навантаження не перевищує потужність інвертора з урахуванням пускових струмів.

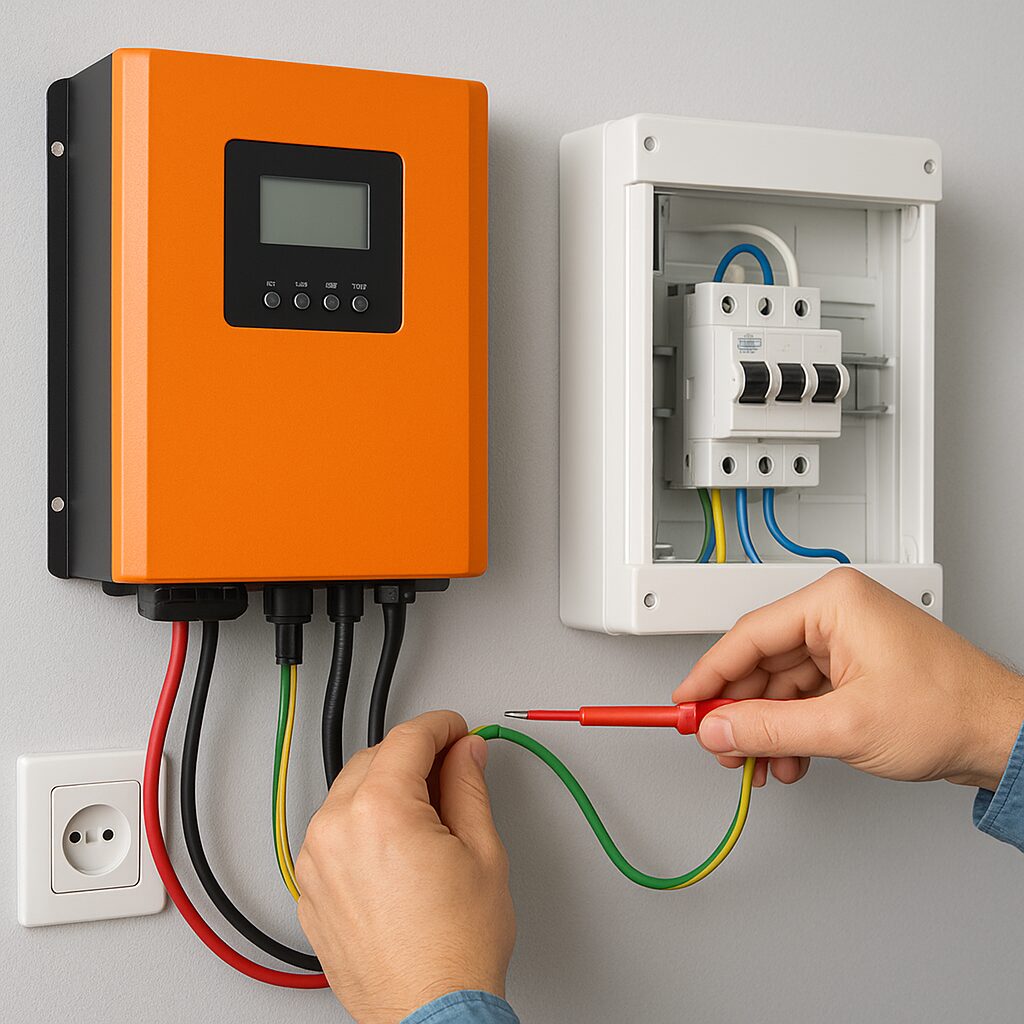

Перший тест: без героїзму і без чайника

Після запуску спочатку перевірте інвертор без навантаження. Потім підключіть щось просте: лампу, зарядний пристрій, роутер. Якщо все стабільно, додавайте наступні прилади по одному. Не вмикайте одразу холодильник, насос, котел і “ще чайник на хвилинку”. Чайник від слабкого інвертора — це не перевірка системи, а електричний стендап із сумним фіналом.

Через 10–15 хвилин роботи торкніться корпусів автоматів, вилок, розеток і кабелів безпечним способом: вони не мають бути гарячими. Легке тепло іноді допустиме для самого інвертора, але запах пластику, тріск, миготіння світла, помилки котла чи сильний гул — сигнал зупинитися. У такому разі вимикайте систему й перевіряйте схему. Якщо немає впевненості, як правильно підключити інвертор до мережі саме у вашому випадку, викликайте електрика. Це дешевше, ніж міняти інвертор, техніку і половину щита.

Типові помилки при підключенні інвертора 220 В і як їх перевірити

Найчастіші помилки, які я бачу в реальних підключеннях

Коли люди самостійно розбираються, як підключити інвертор до мережі 220режі 220, помилки зазвичай повторюються. І це не дрібниці. Частина з них закінчується вимкненням інвертора по захисту, частина — спаленою технікою, а частина може створити реальну небезпеку ураження струмом. У щитах я бачив і кабелі “тонші за нерви власника”, і клеми, які трималися на доброму слові, і спроби заживити всю квартиру через одну розетку. Електрика таке не любить.

Помилка	Чим небезпечна	Як перевірити
Слабкий кабель	Перегрів, плавлення ізоляції, пожежний ризик	Перевірити переріз, струм навантаження і нагрів під час роботи
Погані клеми	Іскріння, нагрів, просідання напруги	Оглянути затискачі, підтягнути за інструкцією, перевірити потемніння
Неправильна полярність акумулятора	Миттєве пошкодження інвертора	Перед підключенням виміряти мультиметром плюс і мінус
Немає запобіжника біля акумулятора	При короткому замиканні кабель може загорітися	Переконатися, що захист стоїть максимально близько до плюсової клеми
Живлення квартири через одну розетку	Перевантаження розетки, зворотна подача в мережу	Не використовувати саморобні перехідники та схему “вилка-вилка”
Немає перекидного рубильника або АВР	Можлива зустріч інвертора з міською мережею	Перевірити, чи є гарантований розрив між джерелами

Перевантаження і неправильна синусоїда

Ще одна типова проблема — інвертор перевантажують. На нього вішають холодильник, котел, насос, світло, телевізор, а потім додають чайник “буквально на хвилинку”. У цей момент інвертор не стає героєм, він просто йде в захист або гріється. Для приладів із двигунами важливі пускові струми: холодильник чи насос під час старту можуть короткочасно споживати в кілька разів більше, ніж у звичайному режимі.

Окремо — форма напруги. Інвертор з модифікованою синусоїдою може нормально живити просте навантаження, але для газового котла, насоса, холодильника, комп’ютера й чутливої електроніки краще використовувати інвертор з чистою синусоїдою. Якщо котел показує помилки, насос гуде, блок живлення гріється або техніка працює дивно — не поспішайте звинувачувати “погану електрику”. Можливо, проблема саме в типі інвертора або схемі підключення.

Короткий алгоритм діагностики

Якщо після підключення є проблеми, не треба одразу розбирати весь електрощит. Дійте спокійно й послідовно. Правильна діагностика часто швидше знаходить причину, ніж десять випадкових перемикань автоматів.

• Вимкніть зайві споживачі й залиште мінімальне навантаження: лампу, роутер або зарядний пристрій.
• Мультиметром перевірте напругу акумулятора: 12в, 24в або 48в відповідно до моделі інвертора.
• Перевірте вихідну напругу інвертора: має бути близько 220в або 230в у межах норми виробника.
• Огляньте кабель, вилку, розетку, клемну колодку, автоматичний вимикач і запобіжник на нагрів або підгоряння.
• Перевірте, чи не підключений інвертор паралельно до міської мережі без перекидного рубильника або АВР.
• Якщо спрацьовує ПЗВ або дифавтомат, не обходьте захист перемичками — потрібна перевірка схеми й вимірювання.

Негайно викликайте електрика, якщо є запах гару, іскріння, нагрів кабелю, вибивання автоматів, незрозуміле спрацювання ПЗВ, підозра на зворотну подачу в мережу або якщо ви не впевнені, як правильно підключити інвертор до мережі саме у вашому щитку. Тут краще зупинитися на п’ять хвилин раніше, ніж ремонтувати пів будинку на тиждень довше.

FAQ: часті питання про підключення інвертора до домашньої мережі

Чи можна підключити інвертор через звичайну розетку?

Якщо мова про те, щоб увімкнути окремий прилад у штатну розетку інвертора — так, це нормальний варіант. Наприклад, роутер, ноутбук, зарядний пристрій, котел або невелике освітлення, якщо потужність підходить. Але якщо ви маєте на увазі вставити інвертор у квартирну розетку через кабель із вилкою на обох кінцях — ні, так робити не можна. Це небезпечно для вас, техніки, сусідів і електриків, які можуть працювати на лінії.

Правильна відповідь на питання як підключити інвертор до мережі 220 така: або живимо окремі прилади напряму, або робимо окрему резервну лінію, або підключаємо через електрощит із гарантованим перемиканням джерела. Інвертор не повинен одночасно з’єднуватися з міською мережею без перекидного рубильника, АВР чи правильної контакторної схеми.

Як підключити перетворювач 12 на 220 і безперебійник до будинку?

Як підключити перетворювач 12 на 220: спочатку перевірити, що інвертор саме на 12в, підібрати акумулятор, кабель потрібного перерізу, поставити запобіжник біля плюсової клеми акумулятора, дотриматися полярності й тільки потім підключати навантаження на вихід 220в або 230в. Для малих приладів це може бути проста схема “акумулятор — інвертор — прилад”. Для щитка така схема вже потребує перемикання джерела й захисту.

Як підключити безперебійник до будинку залежить від типу ДБЖ. Малий ДБЖ для роутера чи комп’ютера просто вмикається в розетку, а прилади — у нього. Потужний ДБЖ або інвертор для частини будинку підключають через окрему резервну групу в електрощиті. Якщо немає розуміння, де ввід, де нуль, де заземлювальна шина і як працює ПЗВ, у щит краще не лізти. Я бачив достатньо “сам упорався”, які потім закінчувалися викликом електрика, тільки вже з запахом пластику.

ПЗВ, заряджання акумулятора, 12в/220в, 24в/220в, 48в/220в і типові проблеми

Питання	Коротка відповідь
Чи потрібен ПЗВ після інвертора?	Часто потрібен, але його робота залежить від схеми виходу інвертора, заземлення і типу мережі. Без вимірювань не завжди можна гарантувати коректне спрацювання.
Чи можна заряджати акумулятор одночасно з роботою інвертора?	Так, якщо це передбачено виробником. У гібридних інверторах і багатьох ДБЖ зарядний пристрій працює штатно. У саморобних схемах треба перевіряти сумісність.
Що краще: 12в/220в, 24в/220в чи 48в/220в?	12в доречно для малих навантажень. 24в — для середніх систем. 48в краще для потужнішого резерву, бо струми менші, кабель гріється менше, втрати нижчі.
Чому інвертор пищить або вимикається?	Найчастіше через низьку напругу акумулятора, перевантаження, пусковий струм холодильника чи насоса, погані клеми або тонкий кабель.
Чи можна підключати котел, холодильник і насос?	Можна, але бажано через інвертор з чистою синусоїдою, із запасом по потужності та пускових струмах. Для котла також важливі правильне заземлення і стабільна схема фаза-нуль.

Якщо інвертор пищить, вимикається або техніка працює дивно, спочатку зменшіть навантаження, перевірте напругу акумулятора, кабелі, клеми й температуру з’єднань. Якщо спрацьовує автомат, ПЗВ або дифавтомат — не обходьте захист перемичками. Захист не “заважає жити”, він повідомляє, що в схемі щось не так.

Висновок

Безпечна відповідь на питання як підключити інвертор до мережі 220 тримається на трьох речах: правильний інвертор, правильна схема перемикання і правильний захист. Інвертор має відповідати навантаженню, акумулятор — потрібному часу автономної роботи, а кабель, автоматичний вимикач, ПЗВ, дифавтомат і запобіжник — реальним струмам у схемі. Якщо один із цих елементів підібраний “на око”, уся система стає слабшою.

Для окремих приладів часто достатньо готового ДБЖ або інвертора зі штатними розетками. Це нормальний варіант для роутера, ноутбука, зарядних пристроїв, котла чи невеликого освітлення, якщо потужність і тип синусоїди підходять. Але коли мова йде про підключення інвертора до електрощита, резервні групи, АВР, перекидний рубильник, контактор, заземлювальну шину і роботу ПЗВ — це вже зона відповідальності спеціаліста.

Головне правило: інвертор не можна “загнати” у домашню мережу через саморобний кабель із двома вилками. Має бути гарантований розрив між міською мережею та резервним живленням. Інакше можна подати напругу назад у лінію, пошкодити техніку або отримати удар струмом. У реальних щитах я бачив достатньо таких експериментів, щоб сказати прямо: економія на нормальній схемі часто закінчується запахом перегрітої ізоляції.

“Якщо є сумнів у схемі — краще перевірити один раз, ніж потім шукати, де саме почало плавитися.”

Підходьте до резервного живлення спокійно: порахуйте навантаження, виберіть критичні лінії, перевірте захист і не намагайтеся живити все житло від слабкого інвертора. Якщо схема зрозуміла — робіть акуратно. Якщо ні — викликайте електрика. Так правильно, безпечніше і дешевше, ніж ремонт після “майже вийшло”.
