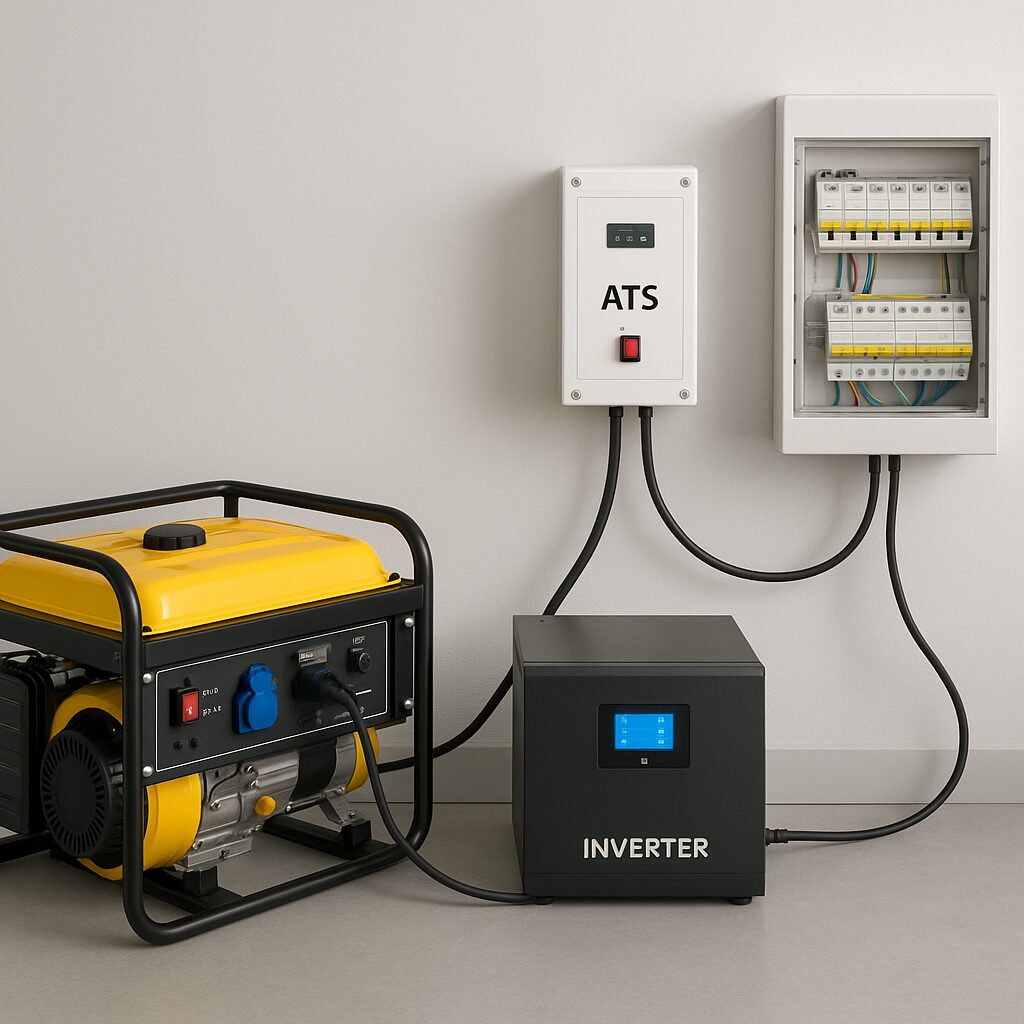

Резервне живлення будинку і квартири: генератор, інвертор, АВР, щиток і безпечне підключення

Що саме потрібно живити: холодильник, котел, насос, освітлення, інтернет чи весь будинок

Починаємо не з генератора, а зі списку споживачів

Правильне резервне живлення будинку починається з простого питання: що має працювати обов’язково, а що може почекати до появи мережі? У реальних щитах я часто бачу помилку: люди хочуть “заживити весь будинок”, а потім дивуються, чому генератор реве, інвертор іде в захист, а автомат вибиває саме тоді, коли треба ввімкнути котел.

Не все в будинку однаково важливе. Холодильник, котел, насос, кілька ламп і роутер — це критичні споживачі. Електрочайник, бойлер, духова шафа, пральна машина, тепла підлога — це вже комфорт, але не виживання. І саме ці “комфортні” прилади найчастіше з’їдають увесь запас потужності.

“Резерв має тягнути важливе, а не все підряд. Інакше це не резерв, а змагання генератора з побутовою технікою.”

• Критично: газовий або твердопаливний котел, циркуляційний насос, холодильник, морозильна камера, освітлення, роутер, сигналізація.
• Бажано: ноутбук, зарядки телефонів, телевізор, відеонагляд, автоматика воріт.
• Краще не вмикати від резерву: бойлер, електроплита, духовка, електрообігрівачі, тепла підлога, пральна машина, кондиціонер без точного розрахунку.

Холодильник, котел і насос: чому для них потрібен запас

Коли люди шукають генератор для холодильника, часто дивляться тільки на потужність у ватах на наклейці. Але холодильник має пусковий струм: у момент старту компресора він може короткочасно споживати у кілька разів більше. Тому генератор або інвертор треба підбирати із запасом, а не “впритул”. Інакше холодильник буде клацати реле, не запускатися або мучити компресор.

З котлом ситуація інша. Генератор для котла має давати не просто “якусь напругу”, а стабільне живлення для електроніки, насосів і автоматики. Деякі котли чутливі до форми напруги, правильного підключення фази й нуля, заземлення. Якщо котел постійно видає помилки від генератора — це не “котел вредний”, це схема або якість живлення не підходить.

Резервна група в щитку: менше навантаження — більше стабільності

Найпрактичніше рішення — зробити окрему резервну групу в щитку. Це кілька ліній, які будуть працювати від генератора або інвертора: котел, холодильник, насос, освітлення, інтернет і 1–2 розетки. Решта будинку залишається на основній мережі й не сідає на резерв.

Таке рішення простіше контролювати. Ви точно знаєте, що не ввімкнете випадково бойлер або електроплиту від інвертора. Генератор працює спокійніше, кабелі не перегріваються, автомати виконують свою роботу. А головне — схема стає зрозумілою для власника і для електрика, який потім буде її обслуговувати.

Тому перед покупкою обладнання складіть список критичних споживачів і покажіть його електрику. Без огляду щитка, кабелів і реальних навантажень точну схему не визначити. Але вже на цьому етапі ви уникнете головної помилки: купити потужний генератор, а потім підключити його небезпечно і без логіки.

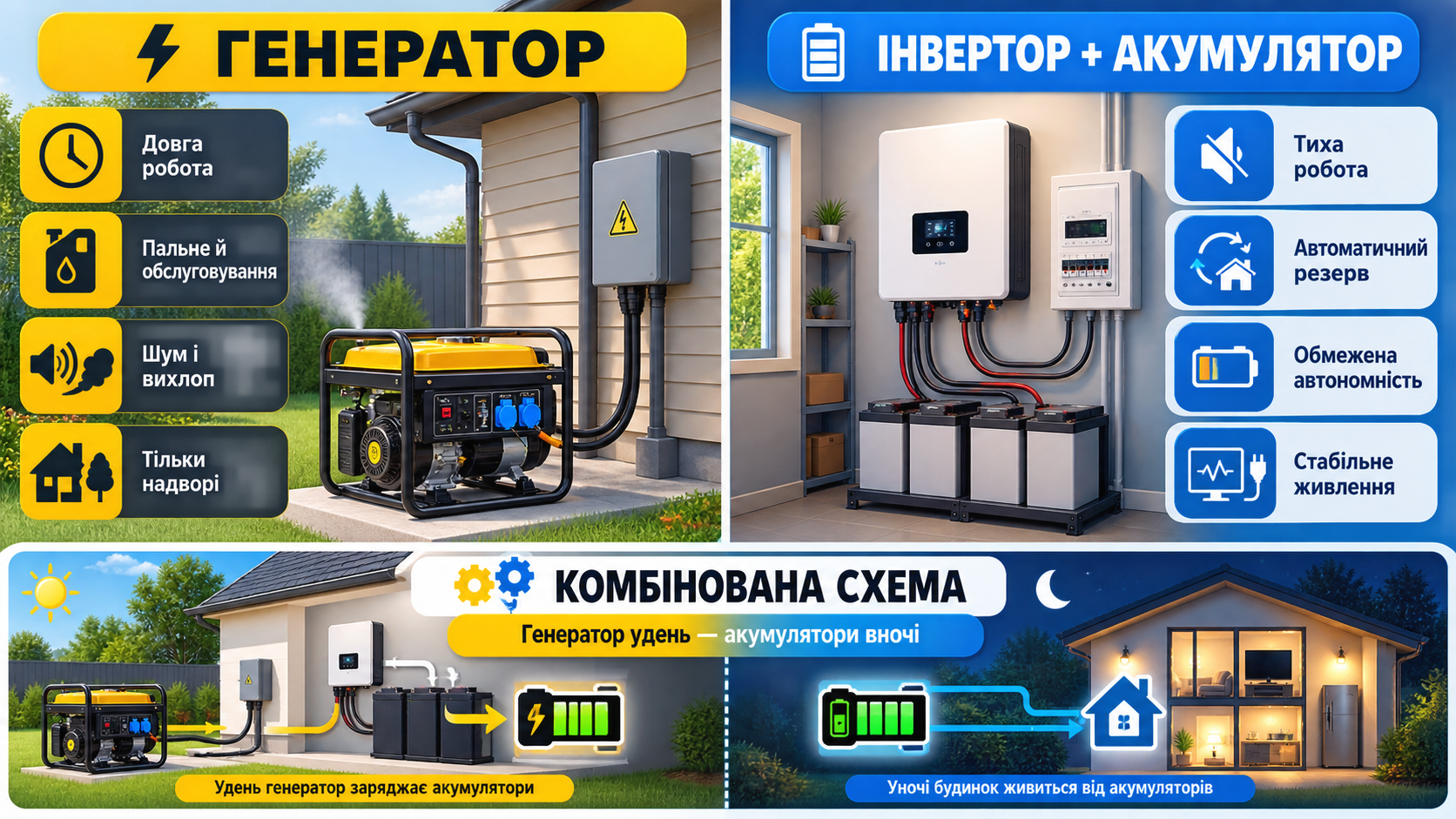

Генератор, інвертор, акумулятор чи зарядна станція: що вибрати під ваш сценарій

Коротко: немає одного рішення для всіх

Коли мені кажуть: “Порадьте нормальне резервне живлення будинку”, я спочатку питаю не про бюджет, а про сценарій. Скільки годин немає світла? Що саме треба живити? Є приватне подвір’я чи квартира? Потрібна тиша вночі? Бо генератор, інвертор, акумулятор і зарядна станція — це різні інструменти. Молотком можна забити цвях, але каву ним краще не молоти.

Генератор для будинку виправданий, коли треба довго живити котел, насос, холодильник, освітлення, інтернет і частину розеток. Особливо в приватному будинку, де є місце для безпечного встановлення надворі, відведення вихлопу і нормального підключення через перекидний рубильник або АВР. Але генератор шумить, потребує пального, обслуговування, вентиляції і правильної схеми.

Інвертор з акумуляторами краще підходить там, де потрібна тиша, автоматична робота і стабільне живлення для електроніки. Він не димить, не гримить, може стояти в технічному приміщенні, але автономність залежить від ємності акумуляторів. Зарядна станція — найпростіший варіант для квартири або малого набору приладів, але її не варто сприймати як повну заміну домашнього щитка.

Порівняння варіантів резервного живлення

Коли краще комбінована схема

Найзручніший варіант для багатьох приватних будинків — комбінація генератора та інвертора з акумуляторами. Наприклад, вдень генератор заряджає акумулятори і живить частину навантажень, а вночі будинок працює тихо від інвертора. Сусіди сплять, котел працює, холодильник не панікує, а ви не бігаєте кожні дві години з каністрою.

Для квартири частіше доречні інвертор, акумулятор або зарядна станція. Генератор у квартирі — складна і небезпечна тема: його не можна запускати на балконі, у під’їзді, біля вікон чи в закритих приміщеннях через чадний газ і ризик пожежі. Якщо немає безпечного місця для встановлення, генератор краще не розглядати.

Для будинку генератор має сенс, якщо є правильне місце, заземлення, захист, окремий ввід і зрозуміла резервна група. Для чутливої техніки й котла часто краще інверторна система або генератор через якісний інвертор/стабілізацію. Без огляду щитка і вимірювань точний варіант не підбереш, але загальне правило просте: спочатку рахуємо навантаження, потім обираємо джерело, і тільки потім монтуємо схему.

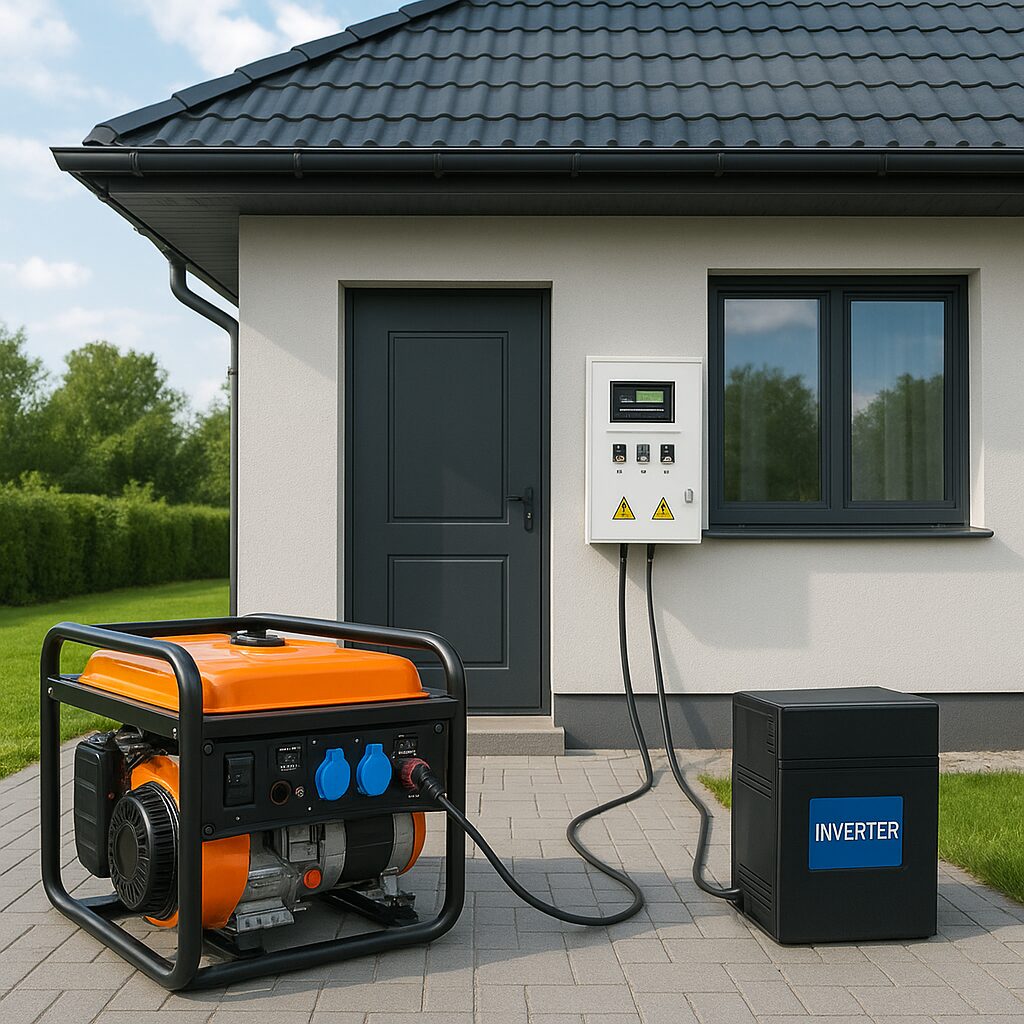

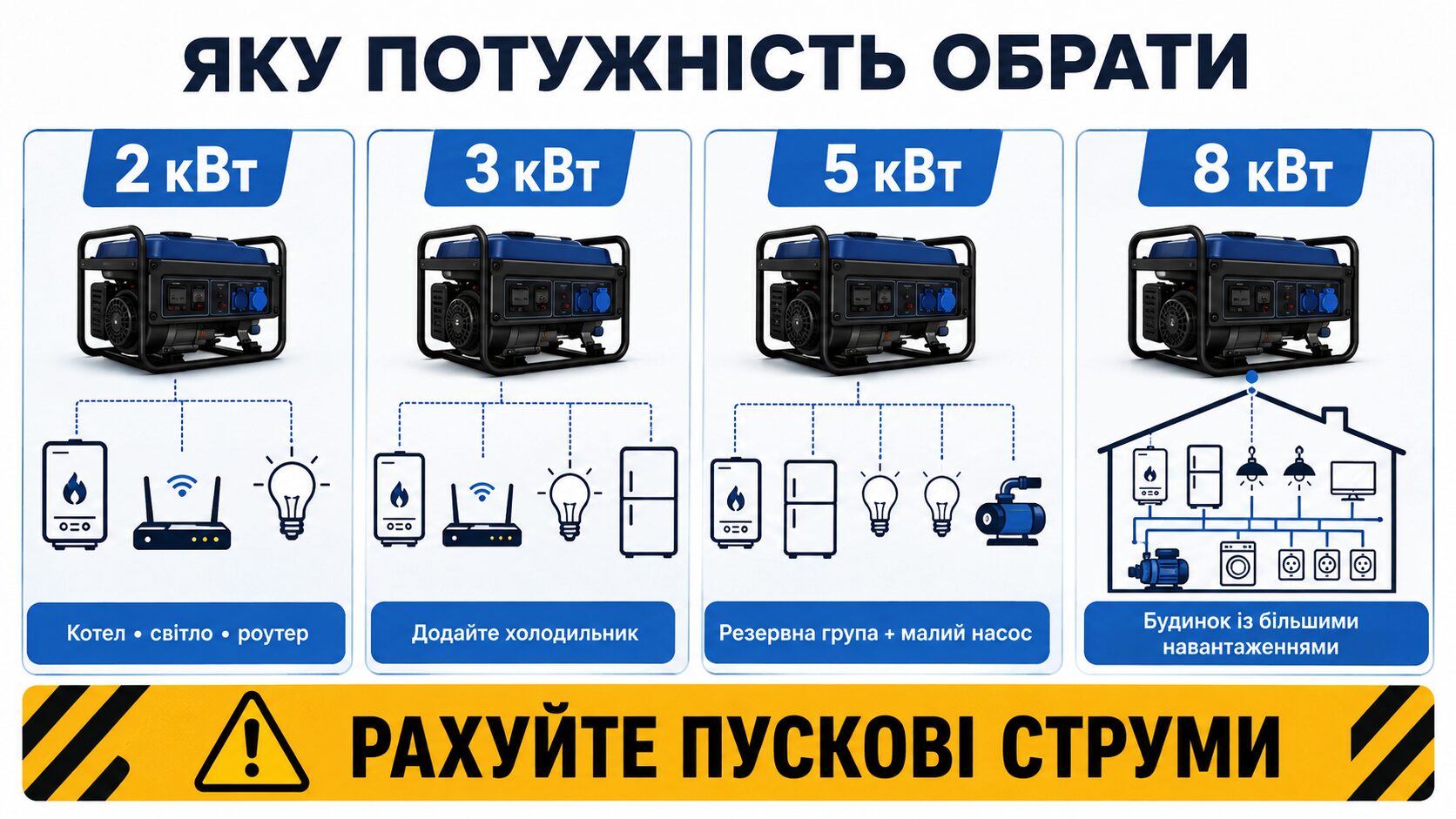

Генератор для будинку: потужність, фази, запуск і типові навантаження

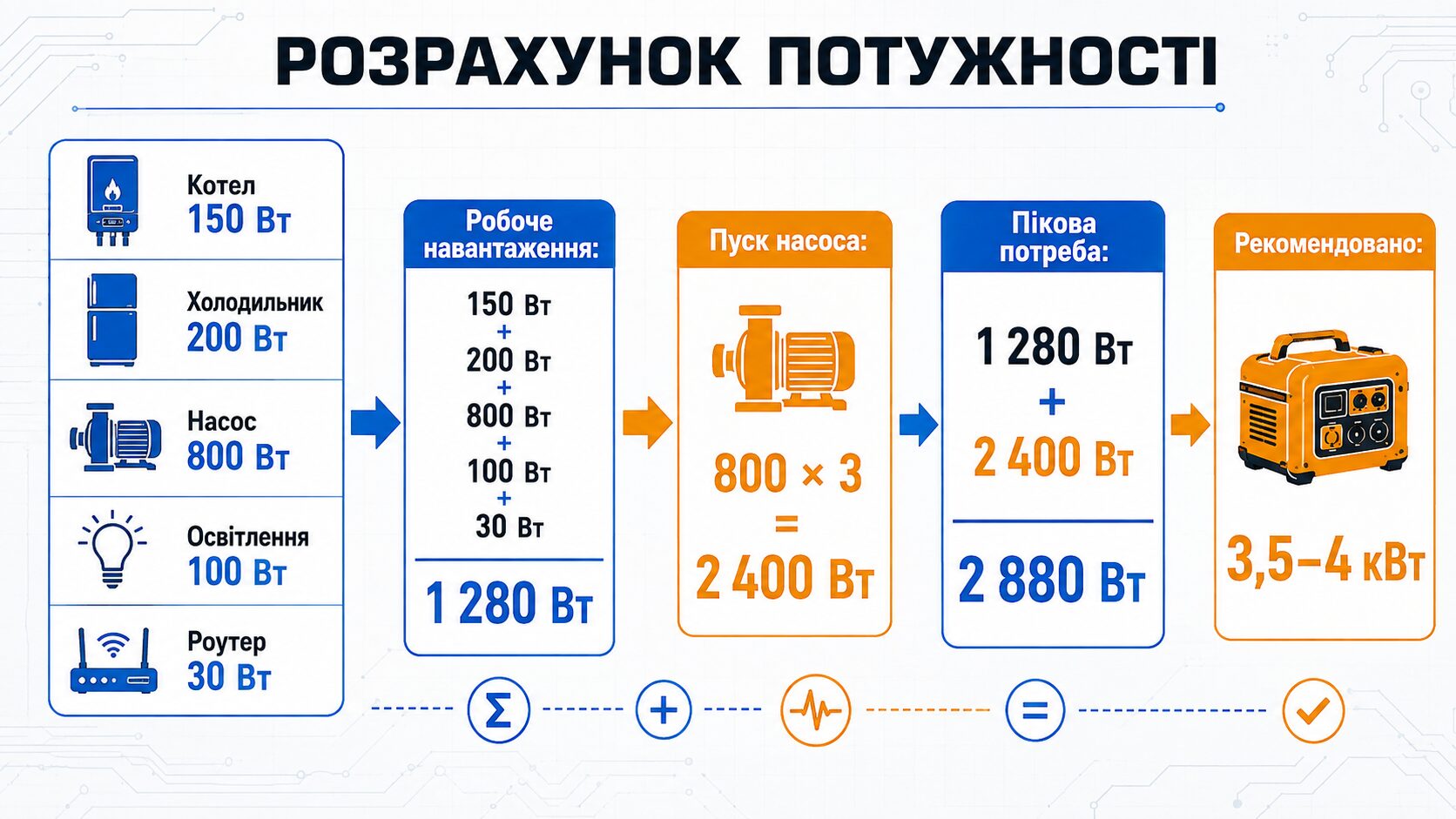

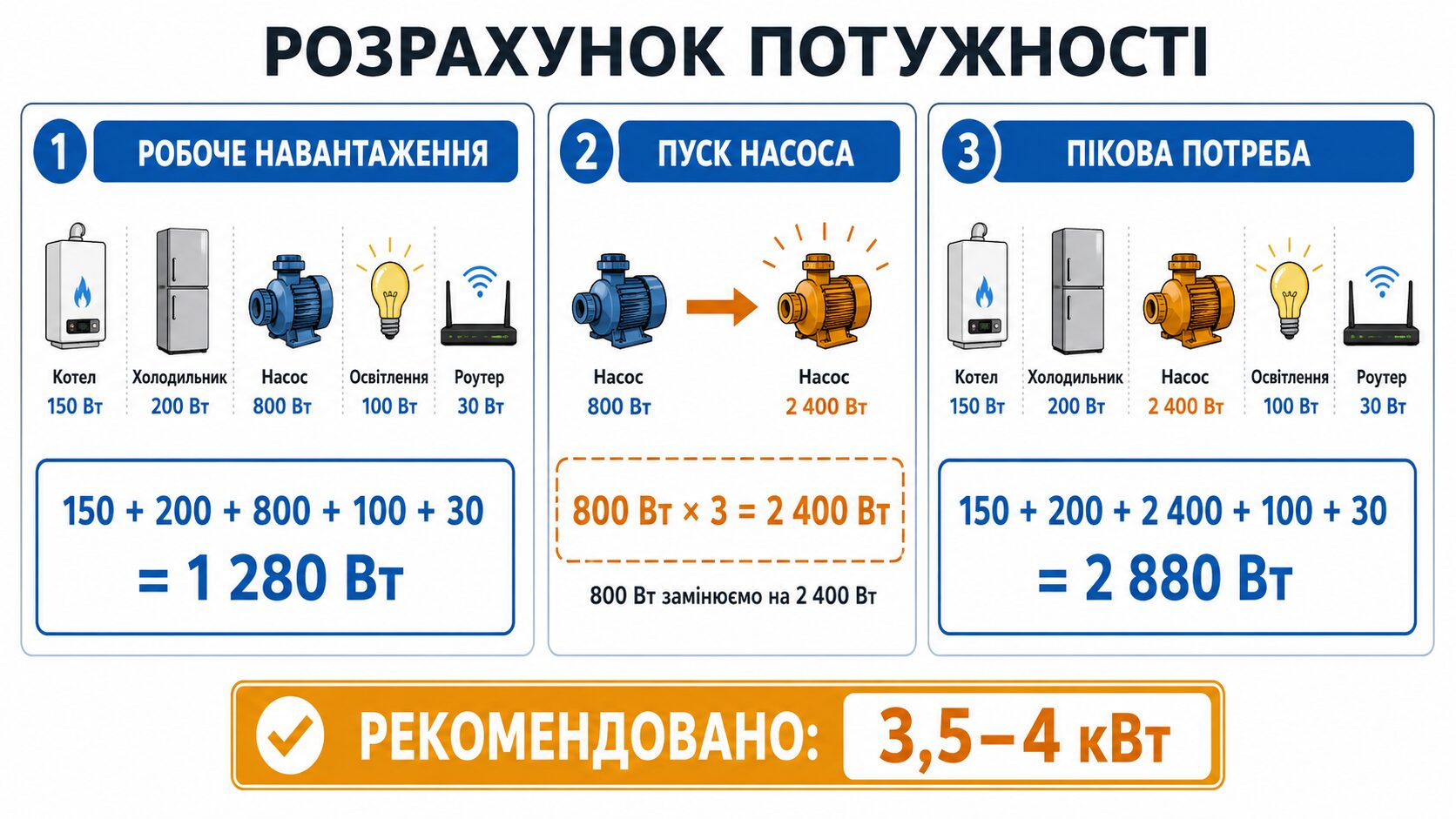

Як рахувати потужність генератора без “магії”

Генератор для будинку підбирають не за принципом “чим більший, тим краще”, а за реальними навантаженнями. Спочатку виписуємо, що буде працювати від резерву: котел, циркуляційний насос, холодильник, свердловинний насос, освітлення, роутер, автоматика воріт, кілька розеток. Потім дивимось не тільки на робочу потужність, а й на пускові струми.

Насоси, холодильники, компресори, автоматика воріт мають короткий момент запуску, коли споживання може бути у 2–5 разів вищим за номінальне. Саме тому генератор, який “по ватах ніби підходить”, може глухнути або просідати по напрузі при старті насоса. У щитах я таке бачив не раз: лампи моргнули, котел пішов у помилку, господар сказав “генератор бракований”. А проблема була в розрахунку.

“Генератор має запускати найважчий споживач, а не просто красиво виглядати в характеристиках.”

Однофазний чи трифазний генератор

Для більшості приватних будинків із резервною групою часто достатньо однофазного генератора на 230 В. Він простіший, дешевший і зрозуміліший у підключенні. Якщо критичні споживачі однофазні — котел, холодильник, освітлення, роутер, частина розеток — немає сенсу ускладнювати схему трифазним генератором тільки тому, що в будинок заведено три фази.

Трифазний генератор потрібен тоді, коли у вас є реальні трифазні споживачі: потужний насос, обладнання майстерні, комерційне обладнання, окремі системи вентиляції чи інженерії. Але тут важливо пам’ятати про баланс навантаження по фазах. Якщо трифазний генератор на 6 кВт, це не означає, що можна зняти всі 6 кВт з однієї фази. Часто на одну фазу доступна лише третина потужності. І тут починаються сюрпризи, які в паспорті були написані дрібним шрифтом, але чесно.

Чому запас “у три рази” не завжди правильний

Запас потрібен, але без фанатизму. Якщо поставити надто слабкий генератор — будуть просадки напруги, відключення, проблеми з котлом і насосом. Якщо взяти надто великий — він дорожчий, гучніший, більше споживає пального і часто працює в неефективному режимі на малому навантаженні. Для резервне живлення будинку важлива не гігантська потужність, а правильний підбір під сценарій.

Практичний підхід такий: визначити обов’язкові навантаження, врахувати найважчий пусковий струм, рознести запуск великих споживачів у часі й не підключати до резерву бойлер, електроплиту, теплу підлогу та інші “ненажерливі” прилади без окремого розрахунку. Якщо є сумніви — краще зробити заміри струму кліщами й оцінити реальну картину, а не гадати по наклейках.

Так правильно і безпечніше: генератор працює стабільно, кабелі не гріються, автомати не вибивають без причини, а котел, холодильник і насос отримують нормальне живлення. І головне — схема залишається зрозумілою, а не перетворюється на електричний квест із каністрою в руках.

Генератор для квартири: що реально можна, а що небезпечно і заборонено

Генератор у квартирі: чому це не “просто поставити на балкон”

Генератор для квартири — це запит, який я добре розумію. Коли світла немає по кілька годин, хочеться мати холодильник, інтернет, зарядки, світло і хоч трохи нормального життя. Але бензиновий або дизельний генератор у квартирі, на балконі, у під’їзді, на сходовій клітці чи біля вікон — це небезпечно. І тут без м’яких формулювань: так робити не можна.

Головний ризик — чадний газ. Він без запаху, без кольору і не питає, чи ви “тільки на годинку”. Вихлоп може затягнути у вашу квартиру, до сусідів, у вентиляцію або через відчинені вікна. Другий ризик — пожежа: пальне, гарячий двигун, подовжувачі, перевантажені розетки. Третій — конфлікти з сусідами через шум, вібрацію і вихлоп. Генератор — це не кімнатна рослина, навіть якщо дуже хочеться поставити його біля фікуса.

“Якщо генератор працює там, де люди дихають його вихлопом, питання вже не в комфорті, а в безпеці життя.”

Що реально можна для квартири

Для квартири безпечніше розглядати резервне живлення квартири на базі інвертора з акумулятором або зарядної станції. Такі рішення не мають вихлопу, працюють тихо, не потребують пального в квартирі й можуть живити критичні прилади: роутер, ноутбук, освітлення, зарядки, іноді холодильник — якщо вистачає потужності та ємності.

Тут теж важливо не фантазувати. Якщо зарядна станція має обмежену потужність, вона не потягне все одразу. Холодильник може мати пусковий струм. Насос або потужний обігрівач — ще складніше. А електрочайник, бойлер чи мікрохвильова піч швидко “з’їдять” акумулятор. Тому для квартири краще планувати не весь щиток, а окремий набір критичних споживачів.

Окрема резервна лінія замість хаосу з подовжувачами

Найакуратніше рішення для квартири — зробити окрему резервну лінію або невелику групу розеток для критичних приладів. Наприклад: роутер, робоче місце, холодильник, кілька LED-світильників. Це не повне резервне живлення будинку, але логіка така сама: джерело живлення, захист, кабель, навантаження. Без скруток, без дешевих трійників, без “а давайте кинемо подовжувач під килимом”.

Якщо у квартирному щитку стара проводка, немає заземлення, автомати невідомого походження або ви не розумієте, які лінії за що відповідають, не експериментуйте. Викликайте електрика. Інвертор і акумулятор теж потребують нормального місця, вентиляції, правильного перерізу кабелю, запобіжників і захисту. Безпечно — це не коли “поки працює”, а коли схема витримує навантаження і аварійні ситуації.

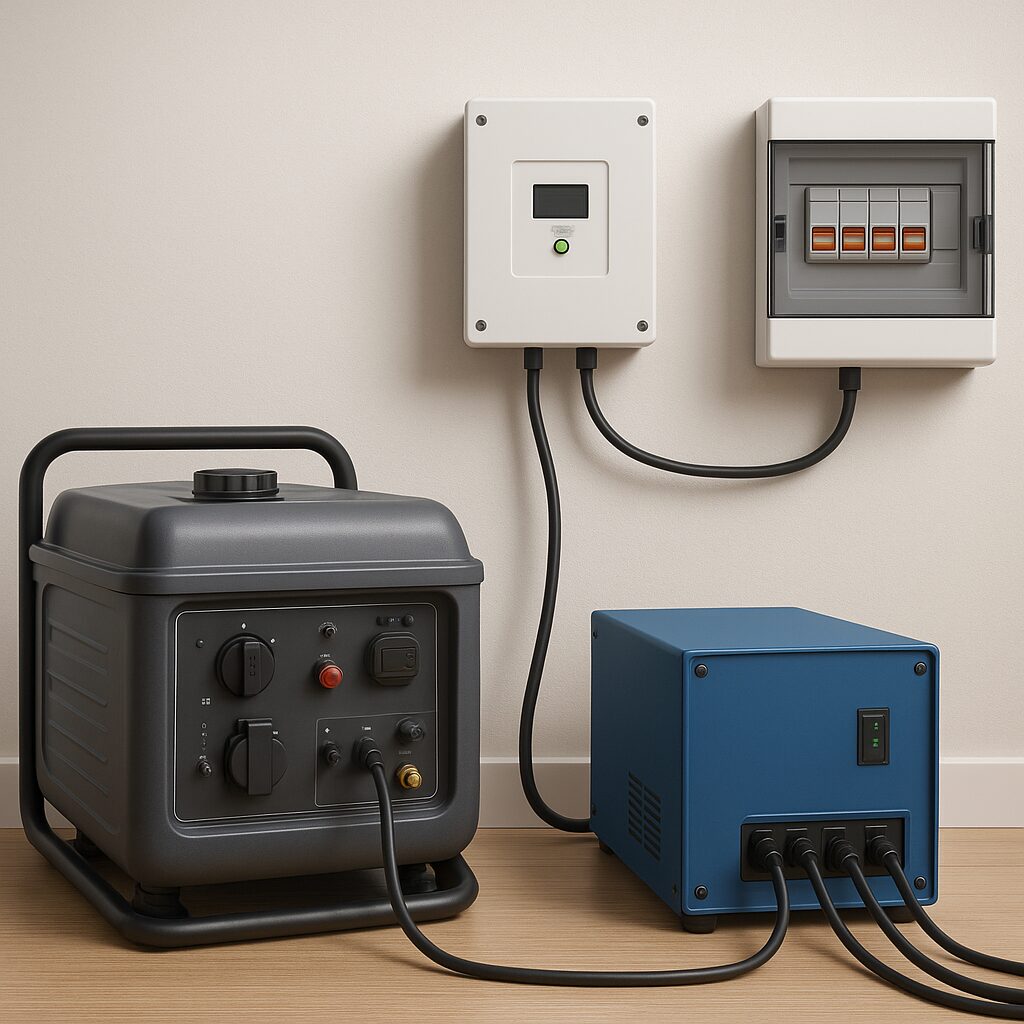

Як підключити генератор до будинку безпечно: правильна логіка схеми

Головне правило: мережа і генератор не повинні зустрітися

Якщо коротко відповісти на запит як підключити генератор до будинку, то правильна логіка така: генератор не підключають “кудись у розетку”. Його підключають через окремий ввід, перемикання джерел і захист. Основна мережа та генератор мають бути фізично розділені. Вони не повинні одночасно подавати напругу в один щиток.

Чому це важливо? Якщо подати напругу від генератора назад у зовнішню мережу, можна створити небезпеку для електриків, які працюють на лінії. Також можна спалити сам генератор, автоматику, побутову техніку або отримати перегрів кабелю. У реальних щитах я бачив “геніальні” рішення через вилку в розетку. Працює воно рівно до першої помилки. А потім починається запах пластику, вибиті автомати й питання: “А чого так сталося?”

Правильна схема підключення генератора до будинку

Безпечне підключення генератора до будинку будується за простою послідовністю: джерело живлення → перемикач джерел → захист → кабель → резервні споживачі. Для цього використовують перекидний рубильник, перемикач мережа-0-генератор або АВР, якщо потрібне автоматичне ввімкнення. У будь-якому випадку має бути виключена ситуація, коли генератор і міська мережа з’єднані між собою.

Автомат ставлять не “потужніший, щоб не вибивало”, а під конкретний кабель і навантаження. Логіка захисту проста: автомат має захищати кабель, а не самооцінку власника. Якщо кабель не витримує струм, автомат повинен вимкнути лінію до того, як вона почне грітися.

Заземлення, перевірка і перший запуск під навантаженням

Для резервне живлення будинку важливе правильне заземлення і розуміння, як поводиться конкретний генератор. Деякі моделі мають “плаваючий” вихід, де немає звичної схеми фаза-нуль, а деякі котли через це можуть видавати помилки. Тому перед підключенням котла, насоса чи автоматики треба перевірити напругу, полярність, роботу захисту і поведінку обладнання під навантаженням.

Практичний алгоритм такий: спочатку електрик оглядає щиток, визначає резервні лінії, перевіряє переріз кабелів і захист. Потім монтується ввід генератора, перемикання джерел, автомати і за потреби окрема резервна група. Після цього генератор запускають без навантаження, перевіряють напругу, потім поступово підключають котел, холодильник, насос, освітлення та інші споживачі.

Якщо у щитку старі автомати, скрутки, незрозуміле заземлення або трифазний ввід без чіткої схеми — не експериментуйте. Тут уже не рівень “подивлюся відео і зроблю”. Викликайте електрика. Правильне підключення генератора — це не краса в щитку, а безпека людей, техніки й будинку.

Перекидний рубильник для генератора: ручне перемикання без ризику «подати напругу в мережу»

Для чого потрібен перекидний рубильник

Перекидний рубильник для генератора — це пристрій ручного перемикання між двома джерелами живлення: міською мережею і генератором. Його головне завдання — не дати цим джерелам зустрітися між собою. Простими словами: або будинок живиться від мережі, або від генератора, або все вимкнено. Одночасно — ні.

Саме це робить схему безпечною. Коли генератор підключають через “вилка-вилка”, або як ще кажуть “тато-тато”, напруга може піти назад у зовнішню лінію. Це небезпечно для електриків, які ремонтують мережу, для сусідів, для вашого генератора і для щитка. Такий кабель ще й має відкриті штирі під напругою. Тобто це не лайфхак, а переносний тренажер для неприємностей.

Що означає схема 1-0-2

Найчастіше для ручного перемикання використовують схему 1-0-2. Положення “1” — живлення від основної мережі. Положення “0” — усе вимкнено. Положення “2” — живлення від генератора. Нульове положення важливе: воно дає паузу між джерелами і виключає пряме перемикання “на ходу”, якщо пристрій саме так передбачений виробником.

У щиті такий рубильник ставлять так, щоб він перемикав потрібні провідники згідно зі схемою конкретного об’єкта. Для однофазного будинку це одна логіка, для трифазного — інша. Важливо також правильно вирішити питання нуля, заземлення, захисту кабелю генератора і резервних ліній. Тут немає універсальної “картинки з інтернету”, яка однаково підходить усім.

Чому монтаж має робити електрик

Правильне резервне живлення будинку через перекидний рубильник — це не просто “прикрутити три дроти”. Треба розуміти, де ввід, де групові автомати, який переріз кабелю, яка система заземлення, чи є УЗО або дифавтомати, які навантаження підуть на резерв. Помилка в щитку може призвести до перегріву, зворотної подачі напруги, неправильної роботи захисту або ураження струмом.

Електрик має перевірити схему, підібрати рубильник за струмом і кількістю полюсів, встановити захист на лінію генератора, підписати положення, перевірити перемикання без навантаження і під навантаженням. Окремо треба пояснити власнику порядок дій: що вимкнути, коли запускати генератор, коли переводити рубильник у положення “2”, і як повертатися назад на мережу.

• спочатку зникає мережа — вимикаємо зайві навантаження;
• переводимо рубильник у “0”;
• запускаємо генератор і даємо йому стабілізуватися;
• перемикаємо на “2”;
• підключаємо навантаження поступово, без електрочайника “для тесту героїзму”.

Перекидний рубильник — просте і надійне рішення, якщо зробити його правильно. Але якщо у щитку старі автомати, скрутки, незрозумілий нуль або три фази без підписів — не лізьте самі. Викликайте електрика. Тут краще один раз витратити час на нормальний монтаж, ніж потім шукати, чому напруга з’явилася там, де її ніхто не кликав.

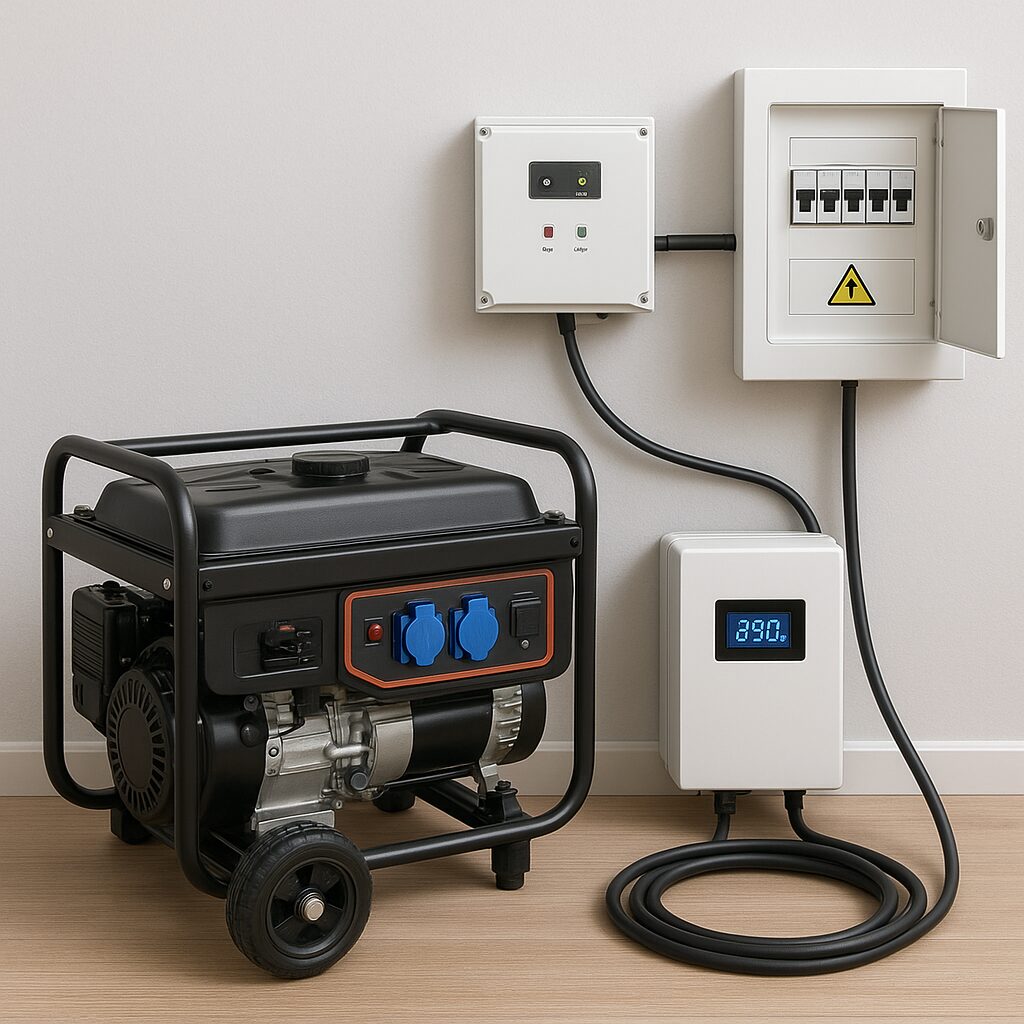

АВР для генератора: коли автоматика потрібна, а коли достатньо ручного перемикача

Що робить АВР і чим він відрізняється від рубильника

АВР для генератора — це автоматичне введення резерву. Якщо просто: автоматика стежить за наявністю напруги в основній мережі, запускає генератор, перемикає навантаження на резерв, а після повернення мережі переводить будинок назад і зупиняє генератор. У хорошій схемі це відбувається не миттєво “клац-клац”, а з правильними затримками, щоб не смикати обладнання при коротких просіданнях напруги.

Перекидний рубильник робить те саме перемикання, але вручну. Людина побачила, що світло зникло, вимкнула зайве навантаження, запустила генератор, перевела рубильник у потрібне положення. АВР робить це сам. Зручно, але складніше і дорожче. І тут важливий нюанс: автоматика не виправляє погану схему. Якщо щиток зібраний “на скрутках і надії”, АВР тільки автоматизує проблему.

“АВР потрібен не для того, щоб забути про електрику, а щоб резерв працював прогнозовано і без участі людини.”

Коли АВР справді доречний

Автоматичне введення резерву має сенс там, де від живлення залежить робота систем, які не можна залишати без нагляду. Наприклад, котельня приватного будинку, насосне обладнання, система опалення в мороз, серверна шафа в офісі, холодильне обладнання в магазині, охоронна сигналізація, відеонагляд, склад із температурним режимом. У таких випадках резервне живлення будинку або комерційного об’єкта має спрацьовувати навіть тоді, коли власника немає поруч.

АВР також корисний для людей, які часто відсутні вдома. Якщо в будинку газовий котел, система антизамерзання, насос або важлива автоматика, ручний запуск може бути запізнілим. Особливо взимку, коли кілька годин без циркуляції — і труби починають натякати, що вони не люблять пригод.

Коли достатньо ручного перемикача

Якщо резерв потрібен тільки тоді, коли ви вдома, а критичні споживачі обмежуються холодильником, котлом, світлом і роутером, часто достатньо перекидного рубильника. Це простіше, дешевше, зрозуміліше в обслуговуванні. Людина сама контролює запуск генератора, вмикає навантаження поступово і не дає електрочайнику випадково стати “головним споживачем країни”.

АВР — це не тільки блок автоматики. Потрібен генератор з електростартером і можливістю автозапуску, правильне підключення керування, захист, перемикальні контактори або моторизований перемикач, затримки старту й повернення, перевірка фаз, напруги та навантаження. Для трифазних схем додається контроль чергування фаз і балансування.

Тому рішення просте: якщо від резерву залежить безпека, опалення, бізнес-процес або обладнання без постійного нагляду — АВР доречний. Якщо треба кілька годин підтримати базові побутові споживачі під вашим контролем — ручний перемикач часто кращий. У будь-якому випадку монтаж у щиті має виконувати електрик, бо автоматика повинна не просто клацати, а безпечно захищати людей, кабелі й техніку.

Щиток для інвертора і резервна група в щитку: як розділити навантаження правильно

Що таке щиток для інвертора

Щиток для інвертора — це окремий або виділений у загальному щиті вузол, через який живляться резервні лінії від інвертора з акумуляторами. Його завдання — не просто “роздати електрику”, а зробити це контрольовано: через автомати, захист, правильні кабелі й зрозумілу схему. Інвертор не повинен годувати весь будинок без розбору, бо він має обмеження по потужності, пускових струмах і ємності акумуляторів.

У реальних щитах я часто бачу іншу картину: інвертор підключили “тимчасово”, потім додали ще одну розетку, потім холодильник, потім насос, а потім хтось увімкнув чайник. І вся система образилася — пішла в захист. Насправді вона не образилася, вона просто вижила. Для резервне живлення будинку треба одразу розділити: що критичне, а що потужне і не має працювати від акумуляторів.

Що виносять у резервну групу

Резервна група в щитку — це набір ліній, які можуть працювати від інвертора, генератора або комбінованої системи. Зазвичай туди виносять споживачів, без яких будинку або квартирі справді важко під час відключення. Це не означає “все, що хочеться”. Це означає “те, що потрібно”.

• газовий або твердопаливний котел і його автоматика;
• циркуляційний насос або насос водопостачання після розрахунку пускових струмів;
• холодильник або морозильна камера;
• кілька ліній LED-освітлення;
• роутер, ONU-термінал, відеонагляд;
• сигналізація, автоматика воріт, домофон;
• 1–2 резервні розетки для ноутбука, зарядок або дрібної техніки.

Не варто виносити в резервну групу бойлер, електроплиту, духову шафу, теплу підлогу, електрообігрівачі, пральну машину без окремого розрахунку. Ці прилади швидко перевантажують інвертор і розряджають акумулятори. Потім власник каже: “Акумулятори погані”. А насправді вони просто не планували гріти 80 літрів води і ще трошки Всесвіт.

Принцип: автомат → кабель → навантаження

Правильна схема завжди починається з логіки захисту. Автомат підбирають під кабель, а кабель — під навантаження. Не навпаки. Якщо поставити автомат “побільше, щоб не вибивав”, кабель може грітися, а захист не спрацює вчасно. Це вже не резерв, а повільний тостер у стіні.

Окремо треба перевірити, як інвертор працює з нулем, заземленням, УЗО або дифавтоматами. У різних моделей різна схема виходу, і це впливає на роботу захисту та чутливої техніки. Без огляду щитка точну схему не визначити. Але правило незмінне: критичні лінії окремо, потужні споживачі окремо, захист — під кабель, а не “на око”. Так правильно і безпечно.

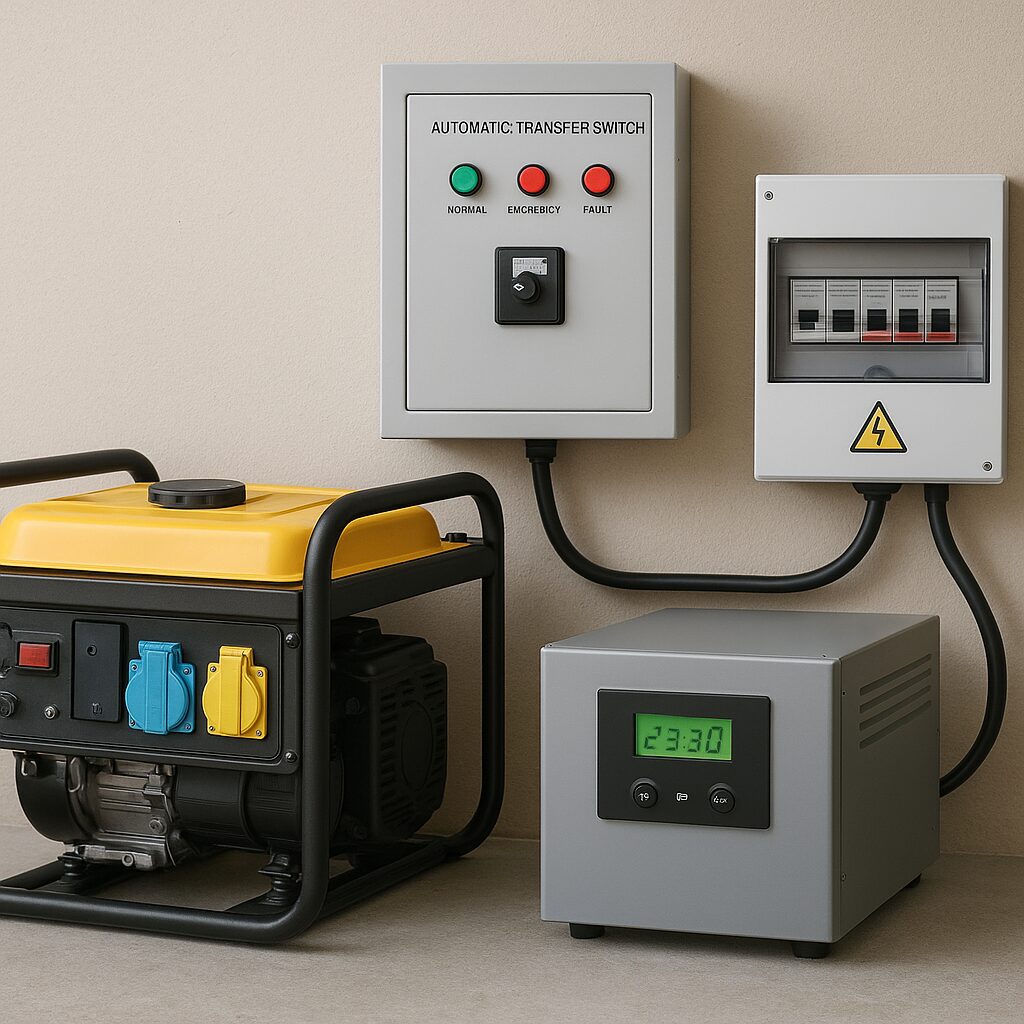

Генератор для котла: стабільна напруга, правильний нуль, заземлення і помилки підключення

Чому котел не любить “якусь електрику”

Генератор для котла треба підбирати уважніше, ніж здається. Газовий котел споживає небагато, але його електроніка чутлива до якості живлення. Йому важливі стабільна напруга, нормальна частота, правильне підключення фази й нуля, заземлення та відсутність грубих стрибків. Тобто котлу не потрібна “велика сила”, йому потрібна акуратна електрика.

У реальних об’єктах я часто бачу ситуацію: генератор працює, лампи світять, холодильник гуде, а котел видає помилку або взагалі не запускається. Власник каже: “Та все ж є 220!” Але мультиметр і котел іноді мають різне відчуття прекрасного. Напруга може плавати, частота просідати, вихід генератора може бути з “плаваючим” нулем, а заземлення — тільки намальоване в мріях.

“Котел не капризує. Він просто першим показує, що схема резервного живлення зроблена не до кінця.”

Для резервне живлення будинку котел зазвичай входить у критичну групу. Особливо взимку, коли зупинка опалення може швидко стати проблемою не тільки комфорту, а й труб, насосів і всієї системи. Тому підключати котел через випадковий подовжувач, трійник або “тимчасову” скрутку — погана ідея.

Інверторний генератор, стабілізатор чи ДБЖ

Якщо котел чутливий до форми напруги та частоти, часто краще працює інверторний генератор. Він зазвичай дає стабільнішу напругу для електроніки, ніж простий бензогенератор без якісної стабілізації. Але це не означає, що будь-який інверторний генератор автоматично вирішить усі проблеми. Все одно треба перевіряти схему нуля, заземлення, роботу захисту і сумісність із конкретним котлом.

Стабілізатор може допомогти, якщо генератор або мережа дає напругу з відхиленнями, але він не виправить неправильне заземлення чи відсутність коректного нуля. ДБЖ для котла корисний, коли потрібна безперервність: світло зникло — котел не перезавантажився, а продовжив працювати від акумулятора. Але ДБЖ має бути з правильною формою вихідної напруги, достатньою потужністю для насоса і нормальними акумуляторами.

Типові помилки підключення котла

Найпоширеніша помилка — живити котел від генератора через довгий тонкий подовжувач. На такому кабелі може бути падіння напруги, нагрів контактів і нестабільна робота автоматики. Друга помилка — ігнорувати фазування. Деякі котли чутливі до того, де фаза, а де нуль. Третя — вважати, що заземлення “не дуже треба”. Треба. Особливо там, де газ, вода, металеві труби й електроніка в одному корпусі.

• не підключайте котел через випадкові трійники та дешеві подовжувачі;
• не запускайте котел від генератора без перевірки напруги й частоти;
• не ігноруйте заземлення та правильний нуль;
• не підбирайте генератор “впритул” без запасу на насос;
• не змішуйте котел в одну резервну групу з бойлером чи електрочайником.

Правильний варіант — окрема захищена лінія для котла в резервній групі, перевірений генератор або інвертор, нормальний кабель, автомат під кабель і тестування під реальним навантаженням. Якщо котел видає помилки від генератора, не треба одразу міняти котел. Спочатку викликайте електрика і перевіряйте схему живлення. Дуже часто проблема саме там.

Захист, заземлення, УЗО і автомати: без чого резервне живлення стає небезпечним

Автомат захищає кабель, а не “щоб було красиво”

У схемі резервного живлення автоматичний вимикач потрібен не для галочки. Його головна задача — захистити кабель від перевантаження і короткого замикання. Логіка проста: автомат → кабель → навантаження. Спочатку визначають переріз кабелю і допустимий струм, потім підбирають автомат, а вже потім дивляться, що саме можна живити від цієї лінії.

Небезпечна помилка — поставити автомат більшого номіналу, “щоб не вибивало”. Якщо кабель тонкий, а автомат завеликий, при перевантаженні кабель може грітися, ізоляція старіти, клеми підгорати. У щитах я бачив такі місця: зовні наче все працює, а всередині пластик уже коричневий і пахне ремонтом, якого ніхто не планував.

УЗО, дифавтомати і заземлення: захист від ураження струмом

УЗО або дифавтомат потрібні там, де є ризик витоку струму на корпус, вологі приміщення, зовнішні лінії, насоси, котельня, розетки. Але важливо розуміти: ці пристрої працюють правильно тільки в коректній схемі. Якщо заземлення зроблене “на трубу”, нулі переплутані, а інвертор має особливу схему виходу, захист може працювати неправильно або не працювати там, де має.

Для резервне живлення будинку треба окремо перевіряти, як поводяться УЗО та дифавтомати при живленні від генератора або інвертора. Деякі генератори мають плаваючий вихід, у деяких інверторів нуль формується по-своєму. Через це може не спрацьовувати захист або, навпаки, вибивати без зрозумілої причини. Тут уже потрібні вимірювання, а не ворожіння по індикаторній викрутці.

Контакти, кабелі і перенапруга: дрібниць у щитку немає

Перегрів часто починається не з великої аварії, а з поганого контакту. Недотягнута клема, окиснений провід, стара скрутка, тонкий подовжувач на постійній основі — і під навантаженням усе це гріється. Особливо коли генератор або інвертор живить насос, холодильник чи котел, а струми змінюються при запуску.

Кабель має відповідати струму, довжині лінії та способу прокладання. Чим довший кабель до генератора або резервної групи, тим уважніше треба рахувати падіння напруги. Для вуличного підключення потрібен кабель і роз’єми, які витримують умови експлуатації. Побутовий подовжувач із базару — не стаціонарний ввід генератора, навіть якщо він гордо помаранчевий.

Захист від перенапруги також варто передбачити, особливо якщо в будинку є котел, автоматика, холодильник, роутер, відеонагляд. Але його треба ставити правильно, з урахуванням системи заземлення і місця в схемі. Інакше пристрій буде стояти в щитку як сувенір.

Правильний резерв — це не “аби працювало”. Це коли кабель не гріється, контакти затягнуті, автомати відповідають лініям, УЗО перевірені, заземлення не вигадане, а схема зрозуміла. Якщо у щитку є запах нагрітого пластику, потемнілі клеми, вибиває захист або щось іскрить — вимикайте навантаження і викликайте електрика. Тут жарти закінчуються швидше, ніж заряд акумулятора на чайнику.

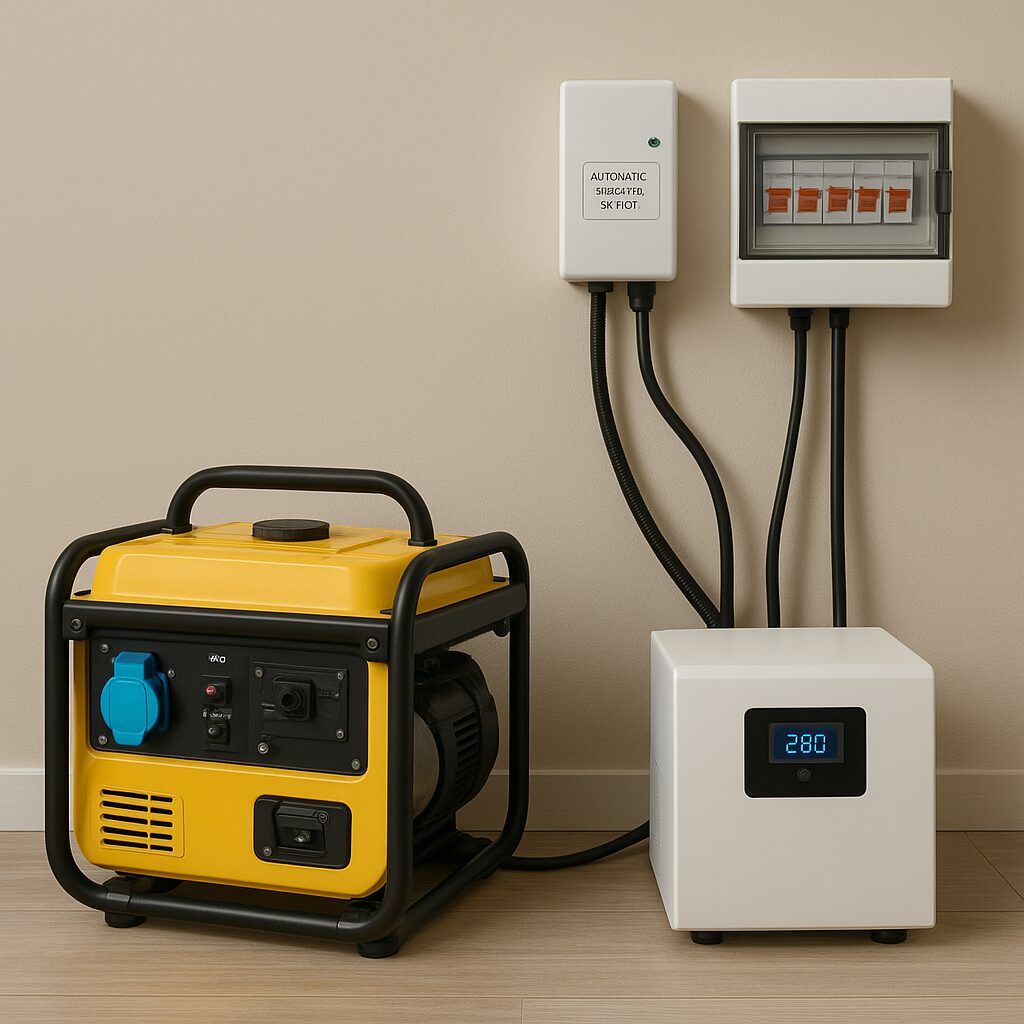

Типові схеми резервного живлення для квартири, будинку і малого бізнесу

Типові рішення: від квартири до офісу

Універсальної схеми резервного живлення немає. Є типові рішення, які адаптуються під конкретний щиток, ввід, навантаження і бюджет. У квартирі частіше працює інвертор або зарядна станція з окремими резервними розетками. У приватному будинку — генератор через перекидний рубильник або АВР. У кафе, офісі чи магазині — резервна група для обладнання, яке не можна просто вимкнути “до кращих часів”.

Я завжди дивлюся не тільки на бажання власника, а й на реальність у щиті. Бо на словах усе просто: “хочу, щоб працював котел, холодильник, насос і світло”. А в щитку може бути старий ввід, невідомі автомати, переплутані групи, слабке заземлення або три фази, де навантаження розкидане як попало. Тому схема починається з огляду, а не з покупки генератора.

Квартира, будинок, бізнес: різна логіка навантажень

Для квартири головне — безпечне і тихе рішення. Зазвичай це інвертор з акумулятором або зарядна станція, а не генератор для квартири. Роблять одну або кілька резервних розеток, окрему лінію для роутера, робочого місця, LED-світла, іноді холодильника. Підключення через подовжувачі “на пів квартири” краще не робити постійною схемою.

Для приватного будинку найчастіше схема така: генератор надворі, окремий ввід у щит, перекидний рубильник 1-0-2, автомат захисту кабелю і резервна група. Це просте і надійне резервне живлення будинку, якщо все правильно підібрано. Якщо власник часто відсутній або є критична котельня, додають АВР з автозапуском генератора.

Для малого бізнесу важливо не “щоб усе працювало”, а щоб не зупинилось головне. У кафе це холодильники, каса, роутер, частина світла. В офісі — інтернет, серверна шафа, охорона, робочі місця. На складі — ворота, відеонагляд, сигналізація, температурне обладнання. Кондиціонери, бойлери, потужні кухонні прилади та обігрівачі зазвичай не виносять у резерв без окремого розрахунку.

Чому точну схему не вибирають “по телефону”

Навіть якщо сценарій здається типовим, точне рішення визначають після огляду щита. Треба перевірити ввід, фази, переріз кабелів, стан контактів, заземлення, УЗО, дифавтомати, фактичні навантаження і пускові струми насосів або холодильників. Інакше можна купити хороше обладнання, але підключити його в погану схему. Це як поставити дорогі двері в стіну з гіпсокартону — виглядає впевнено, але питання є.

Тому типова схема — це тільки старт. Далі електрик перевіряє, що реально можна живити, які лінії винести в резерв, який захист потрібен і як зробити перемикання без зворотної подачі в мережу. Так менше сюрпризів, менше перегрівів і більше шансів, що під час відключення у вас просто працюватиме те, що має працювати.

Чек-лист перед запуском: що перевірити до першого ввімкнення резерву

Перед запуском: перевірте не генератор, а всю схему

Перший запуск резерву — це не момент для героїзму. Тут краще діяти спокійно і по порядку. Навіть якщо генератор новий, інвертор дорогий, а щиток “ніби нормально зібраний”, перед увімкненням треба перевірити базові речі. У реальних щитах я часто бачу, що проблема виникає не через саме обладнання, а через поспіх: не той перемикач, зайве навантаження, слабкий контакт, тонкий кабель або генератор, поставлений там, де йому не місце.

Для резервне живлення будинку важливо, щоб усе було готове до роботи ще до зникнення світла. Якщо ви вперше запускаєте систему, бажано робити це вдень, без поспіху, з доступом до щитка і можливістю спостерігати за роботою котла, холодильника, насоса та освітлення. Ніч, дощ і розряджений телефон — погані помічники електрику-аматору.

Практичний чек-лист перед першим увімкненням

Перед запуском пройдіться по простому алгоритму. Він не замінює монтаж електриком, але допомагає не зробити типових помилок під час користування.

• Перевірте положення перекидного рубильника або перемикача: мережа, “0”, генератор чи інвертор.
• Вимкніть потужні споживачі: бойлер, електроплиту, духову шафу, теплу підлогу, обігрівачі, пральну машину.
• Перевірте рівень палива в генераторі або заряд акумуляторів в інверторній системі.
• Переконайтесь, що генератор стоїть надворі, має нормальну вентиляцію, а вихлоп не йде у вікна, двері чи до сусідів.
• Огляньте кабелі, вилки, роз’єми і клеми: не має бути тріщин, оплавлення, запаху гару чи люфту.
• Запускайте генератор без навантаження і дайте йому стабілізуватися кілька хвилин.
• Підключайте навантаження поступово: спочатку освітлення та інтернет, потім котел, холодильник, насос за потреби.
• Перевірте, чи котел не видає помилку, чи холодильник нормально запускається, чи не “просідає” світло при старті насоса.

Коли одразу вимикати і викликати електрика

Є симптоми, які не треба “ще трохи поспостерігати”. Якщо з’явився запах гару, іскри, тріск у щитку, помітний нагрів клем, оплавлення розетки або кабелю — вимикайте резервне живлення і викликайте електрика. Так само не варто повторно вмикати автомат, який одразу вибиває. Автомат не вредний. Він, можливо, щойно врятував кабель від перегріву.

Якщо котел не запускається від генератора, холодильник клацає і не стартує, насос “садить” напругу, а інвертор іде в захист — причина може бути в пускових струмах, неправильному нулі, слабкому кабелі, перевантаженні або схемі заземлення. Без вимірювань точну причину не визначити.

Правильний запуск — це коли все працює передбачувано: перемикання зрозуміле, навантаження обмежене, кабелі не гріються, захист не “воює” зі схемою, а критичні прилади отримують стабільне живлення. Саме так резервне живлення будинку має допомагати під час відключень, а не створювати нову аварію у щитку.

FAQ: часті запитання про резервне живлення будинку, квартири, генератор і АВР

Чи можна підключити генератор до будинку через розетку?

Ні, підключати генератор через звичайну розетку або кабель “вилка-вилка” не можна. Це небезпечно для людей, техніки й зовнішньої мережі. При такій схемі можна випадково подати напругу назад у лінію, де працюють електрики, або отримати відкриті контакти під напругою. Правильне підключення роблять через окремий ввід, перекидний рубильник або АВР, автомат захисту кабелю та перевірену схему заземлення.

Якщо коротко: резервне живлення будинку має перемикати джерела, а не змішувати їх. Міська мережа і генератор не повинні зустрічатися в одному щитку одночасно.

Чи потрібен АВР для генератора?

АВР для генератора потрібен не всім. Він доречний, якщо живлення має вмикатися автоматично: для котельні, насосів, охоронної системи, холодильного обладнання, офісу, магазину або будинку, де власник часто відсутній. АВР контролює зникнення мережі, запускає генератор, перемикає навантаження на резерв і повертає живлення назад після відновлення мережі.

Якщо ви завжди вдома під час запуску резерву і можете спокійно перемкнути схему вручну, часто достатньо перекидного рубильника 1-0-2. Це простіше, дешевше й зрозуміліше в обслуговуванні. Але монтаж у щиті все одно має виконувати електрик.

Скільки коштує безпечне підключення резервного живлення?

Точну вартість не можна чесно назвати без огляду щитка. Ціна залежить від стану вводу, кількості фаз, перерізу кабелів, наявності заземлення, типу генератора або інвертора, потреби в АВР, кількості резервних ліній і обсягу переробки щита. Іноді достатньо додати перекидний рубильник, автомат і окремий ввід. А іноді треба навести порядок у щитку, бо резерв просто підсвітить старі проблеми.

Для квартири безпечним рішенням часто є інвертор або зарядна станція з окремими резервними розетками. Для будинку — генератор із перекидним рубильником або комбінована схема з інвертором та акумуляторами. Для котла бажано передбачити окрему захищену лінію, стабільну напругу, правильний нуль і заземлення.

Моя практична порада проста: перед покупкою обладнання покажіть електрику щиток і список того, що хочете живити. Так ви не купите “потужний, але не той” генератор і не зберете схему, яка працює тільки до першого серйозного навантаження.

Висновок: резервне живлення має бути не просто зручним, а безпечним

Хороше резервне живлення будинку — це не тільки генератор, інвертор чи акумулятор “із запасом”. Це вся схема разом: що саме живимо, як перемикаємо джерела, чим захищаємо кабелі, де стоїть обладнання, як працює заземлення і чи зрозумілий щиток після монтажу. Якщо ці речі продумані, під час відключення у вас спокійно працюють котел, холодильник, насос, світло та інтернет. Якщо ні — резерв може створити більше проблем, ніж саме відключення.

Найважливіше правило просте: міська мережа, генератор та інвертор не повинні “зустрічатися” випадково. Для генератора потрібен перекидний рубильник або АВР для генератора, для інвертора — правильно виділена резервна група або окремий щиток, для котла — стабільна напруга, коректний нуль і заземлення. Підключення через розетку, кабель “вилка-вилка”, тонкі подовжувачі та автомати “побільше, щоб не вибивало” — це не економія, а ризик перегріву, пожежі й ураження струмом.

“Резервне живлення має бути непомітним у роботі, але дуже продуманим у щитку.”

Не завжди треба живити весь будинок. Часто правильніше виділити критичні лінії: котел, холодильник, освітлення, роутер, сигналізацію, насос. Так генератор або інвертор працюють стабільніше, акумулятори не розряджаються за годину, а власник не влаштовує електричний квест із чайником, бойлером і насосом одночасно.

Якщо схема незрозуміла, щит старий, є скрутки, гріються клеми, вибиває захист або ви не впевнені, де ввід і які лінії критичні, не експериментуйте. Електрик перевірить навантаження, підбере захист, акуратно розділить групи й зробить підключення швидше, чистіше та безпечніше. У резервному живленні головне не “щоб якось працювало”, а щоб працювало правильно тоді, коли це справді потрібно.
