Перебої з електроенергією вже давно перестали бути рідкістю, тому підключення генератора до будинку стало актуальним питанням для власників приватних будинків, дач, котеджів і навіть невеликих комерційних об’єктів. Коли зникає світло, разом із ним можуть зупинитися газовий котел, циркуляційний насос, холодильник, інтернет, освітлення, охоронна сигналізація, автоматика воріт, насосна станція та інше критично важливе обладнання.
Але важливо розуміти: генератор для будинку — це не просто “завів двигун і вставив вилку”. Неправильне підключення може призвести до ураження струмом, пожежі, пошкодження побутової техніки, виходу з ладу плати котла або навіть до подачі напруги назад у зовнішню електромережу. Саме тому підключення генератора має виконуватися через правильну схему: з перемикачем резерву, АВР, захистом, заземленням, відповідним кабелем і розрахунком навантаження.
З досвіду автора: найчастіше проблеми виникають не через сам генератор, а через спосіб його підключення. На об’єктах часто доводиться бачити тонкі подовжувачі, саморобні “вилки-вилки”, генератор у гаражі без вентиляції, відсутність заземлення, перевантаження слабкого генератора бойлером або електрочайником. Усе це небезпечно. Правильна схема резервного живлення має бути продумана ще до першого аварійного відключення.
У цьому посібнику розглянемо, як правильно підключити генератор до будинку, який генератор вибрати, як розрахувати потужність, навіщо потрібні АВР, перемикач введення резерву, автоматичний вимикач, ПЗВ, дифавтомат, реле напруги, стабілізатор, UPS, окрема резервна група, захисне заземлення PE та чому не можна підключати генератор до будинку через звичайну розетку.
Чому генератор не можна підключати до будинку “як попало”
Генератор створює окреме джерело електроживлення. Якщо підключити його неправильно, можна випадково з’єднати генератор із міською мережею, подати напругу на зовнішню лінію, пошкодити обладнання або створити небезпеку для електриків, які працюють на мережі. Така ситуація називається зворотною подачею напруги, і саме її потрібно виключити в першу чергу.
Правильне підключення генератора до будинку передбачає повне розділення двох джерел живлення: основної електромережі та генератора. Для цього використовують рубильник введення резерву, перемикач 1-0-2 або автоматику введення резерву. Таке рішення не дозволяє одночасно подати напругу від генератора і від основної мережі на одну й ту саму лінію.
Окремо потрібно враховувати систему заземлення, стан електрощита, тип мережі, потужність генератора, переріз кабелю, кількість фаз, пускові струми насосів і холодильників, чутливість електроніки котла та якість напруги генератора.
Вибір генератора для будинку
Перед монтажем потрібно правильно підібрати сам генератор. Не варто купувати модель тільки за принципом “чим дешевше, тим краще” або “щоб вистачило на все”. Для будинку генератор підбирають під конкретні задачі: живити тільки котел і кілька ламп, окрему резервну групу або майже весь будинок.
Потужність генератора повинна покривати сумарне навантаження всіх приладів, які будуть працювати одночасно, із запасом приблизно 25-30%. Якщо генератор працює постійно на межі, напруга просідає, частота стає нестабільною, збільшується витрата палива, а електроніка може працювати з помилками.
Що потрібно врахувати при виборі генератора
- Потужність — рахуйте не тільки лампи, а й холодильник, котел, насоси, роутер, автоматику, ворота, свердловинний насос.
- Пускові струми — електродвигуни насосів, холодильників і компресорів у момент запуску можуть короткочасно споживати більше.
- Якість напруги — для котла, комп’ютера, автоматики та електроніки бажана стабільна напруга 220-230 В і частота 50 Гц.
- Тип генератора — бензиновий, дизельний, газовий або інверторний.
- Кількість фаз — однофазний 220 В або трифазний 380 В, залежно від електромережі будинку та навантаження.
- Тип запуску — ручний стартер, електростартер або автозапуск через АВР.
- Рівень шуму — важливо для щільної забудови, приватного сектору і нічної роботи.
- Витрата пального — при тривалих відключеннях це суттєвий фактор.
| Тип генератора | Переваги | Недоліки | Коли підходить |
|---|---|---|---|
| Бензиновий генератор | Доступний, простий у запуску, поширений для побуту | Вища витрата пального, шум, обмеження по тривалій роботі | Для резервного живлення будинку на кілька годин |
| Дизельний генератор | Економніший при тривалій роботі, витривалий | Дорожчий, важчий, шумніший | Для великих будинків і частих відключень |
| Газовий генератор | Зручний для стаціонарного рішення, може працювати довго | Потребує професійного підключення і перевірки газової частини | Для постійного резервного живлення |
| Інверторний генератор | Стабільніша напруга, чистіша синусоїда, тихіша робота | Вища ціна, не завжди велика потужність | Для котла, електроніки, роутера, чутливої техніки |
Яка потужність генератора потрібна для будинку
Щоб правильно підібрати генератор, потрібно визначити, які прилади мають працювати під час відключення електроенергії. Не обов’язково живити весь будинок. Часто практичніше зробити окрему резервну групу: котел, циркуляційний насос, холодильник, кілька світильників, інтернет, зарядні пристрої, насосну станцію або охоронну систему.
Потужні споживачі — електробойлер, електроплита, обігрівачі, пральна машина, духовка, кондиціонер, зварювальний апарат — краще не підключати до резервної групи без окремого розрахунку. Вони швидко перевантажують генератор і можуть спричинити просідання напруги.
Приклад резервної групи для приватного будинку
| Споживач | Для чого потрібен | Особливість |
|---|---|---|
| Газовий котел | Опалення та гаряча вода | Чутливий до якості напруги, фази, нуля і заземлення |
| Циркуляційний насос | Рух теплоносія по системі опалення | Має пусковий струм |
| Холодильник | Збереження продуктів | Компресор має пускове навантаження |
| Освітлення | Мінімальний комфорт і безпека | Краще використовувати LED-лампи |
| Роутер / інтернет | Зв’язок, робота, відеоспостереження | Можна живити через UPS |
| Насосна станція | Вода в будинку | Потребує запасу потужності на старт |
Практична порада: краще мати окрему “резервну” лінію на критичні прилади, ніж намагатися живити весь будинок. Так генератор працює стабільніше, менше витрачає пального і не вимикається від перевантаження.
Однофазний чи трифазний генератор: що вибрати
Якщо в будинку однофазне введення 220 В, зазвичай вибирають однофазний генератор. Якщо будинок має трифазне введення 380 В, не завжди потрібно купувати трифазний генератор. Тут важливо оцінити, які саме споживачі мають працювати від резерву.
Трифазний генератор має сенс, якщо у вас є трифазні споживачі: насос, обладнання майстерні, промислові двигуни або інші прилади на 380 В. Якщо резерв потрібен тільки для котла, освітлення, холодильника, роутера і побутових приладів, часто достатньо правильно організованої однофазної резервної групи.
Небезпека трифазного генератора в побуті полягає в неправильному розподілі навантаження по фазах. Якщо одна фаза перевантажена, а дві інші майже порожні, генератор працює нестабільно. Тому трифазні схеми потрібно проєктувати уважніше.
Підготовка електричної системи будинку
Перед тим як підключити генератор до дому, потрібно перевірити електрощит, проводку, заземлення, автомати, ПЗВ, дифавтомати, стан клем, наявність окремих груп і фактичне навантаження. Якщо щит старий, з алюмінієвими проводами, скрутками або автоматами невідомого походження, спочатку краще привести його до нормального стану.
Що перевірити перед підключенням генератора
- Розподільний щит — чи є місце для перемикача резерву, автомата генератора, реле напруги та окремої резервної групи.
- Стан проводки — кабель не повинен грітися, мати пошкоджену ізоляцію або слабкі з’єднання.
- Заземлення — потрібно перевірити наявність PE-провідника, контуру заземлення і якість з’єднань.
- Система заземлення — TN-C, TN-S, TN-C-S або TT впливають на схему підключення і захист.
- Нульовий провідник N — неправильна робота нуля може створити проблеми для котла, автоматики і захисних пристроїв.
- Групи навантаження — потрібно визначити, які лінії працюватимуть від генератора, а які залишаться відключеними.
- Захисні пристрої — автоматичні вимикачі, ПЗВ, дифавтомати, реле напруги мають відповідати схемі.
Де встановлювати генератор біля будинку
Розміщення генератора впливає не тільки на зручність, а й на безпеку. Генератор із двигуном внутрішнього згоряння виділяє вихлопні гази, тепло, шум і вібрацію. Найнебезпечніший фактор — чадний газ. Він не має запаху, тому генератор категорично не можна запускати в будинку, котельні, підвалі, гаражі без вентиляції, на заскленому балконі або біля відкритих вікон.
- Генератор потрібно встановлювати на відкритому повітрі або в спеціально обладнаному місці з вентиляцією.
- Вихлоп не повинен потрапляти у вікна, двері, вентиляційні канали або повітрозабірники.
- Потрібен захист від дощу та снігу, але без перекриття доступу повітря для охолодження.
- Генератор має стояти на рівній стійкій поверхні, подалі від легкозаймистих матеріалів.
- Потрібен зручний доступ для запуску, зупинки, перевірки масла, палива і технічного обслуговування.
Важливо: генератор не можна ставити в котельні поруч із газовим котлом. Це небезпечно через вихлопні гази, нагрів, паливо, іскри, вібрацію та ризик потрапляння чадного газу в приміщення.
Основні способи підключення генератора до будинку
Є кілька способів організувати резервне живлення. Найпростіший — підключати окремі прилади напряму через подовжувач. Найправильніший для будинку — через електрощит, перемикач резерву або АВР, з окремими захищеними групами. Вибір залежить від задач, бюджету, стану проводки і потужності генератора.
Варіант 1: живлення окремих приладів від генератора
Це тимчасовий варіант, коли до генератора підключають кілька приладів напряму через якісний кабель або подовжувач відповідного перерізу. Наприклад, можна заживити холодильник, роутер, лампу або зарядний пристрій. Такий спосіб не вимагає втручання в електрощит, але він незручний і не підходить для повноцінного живлення будинку.
Навіть у цьому випадку потрібно використовувати кабель із нормальним перерізом, справні вилки та розетки, захист від вологи і не перевантажувати генератор. Для котла, насосів і стаціонарних ліній краще робити окреме рішення через щит.
Варіант 2: підключення через ручний перемикач резерву
Ручний перемикач резерву або рубильник 1-0-2 дозволяє безпечно перемикати будинок між основною мережею і генератором. Положення “1” — живлення від міської мережі, “0” — усе вимкнено, “2” — живлення від генератора. Головна перевага такого рішення — механічне блокування одночасного підключення двох джерел.
Це один із найпрактичніших варіантів для приватного будинку, якщо генератор запускається вручну. Електрик виділяє резервні групи, підключає перемикач, встановлює захист і пояснює власнику порядок дій під час відключення світла.
Варіант 3: підключення через АВР
АВР — автоматика введення резерву. Вона контролює наявність напруги в основній мережі і перемикає навантаження на генератор, коли електроенергія зникає. У складніших системах АВР може автоматично запускати генератор, а після повернення електроенергії — переводити будинок назад на основну мережу.
АВР зручний для будинку, де потрібно автоматизувати резервне живлення: котел, насоси, холодильник, охорона, сервер, відеоспостереження, автоматика воріт. Але така система потребує правильного підбору генератора з електростартером, акумулятором, контролером запуску і професійного монтажу.
Варіант 4: генератор + UPS + стабілізатор
Для чутливої техніки, газового котла, комп’ютерів, роутера, системи охорони або відеоспостереження часто використовують комбінацію: генератор, UPS і стабілізатор напруги. UPS дає час на запуск генератора, а стабілізатор допомагає вирівняти напругу, якщо генератор працює нестабільно.
Важливо: не кожен UPS підходить для котла і насосів. Для опалення краще використовувати моделі з чистою синусоїдою, достатньою потужністю і можливістю підключення зовнішніх акумуляторів.

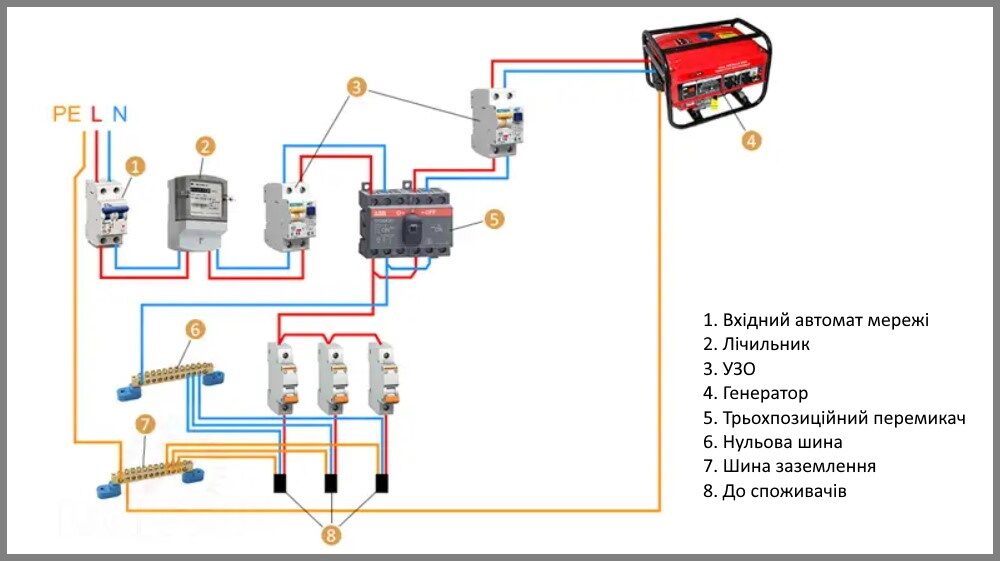

Схема правильного підключення генератора до будинку
Безпечна схема виглядає так: основна мережа і генератор заходять у пристрій перемикання, далі живлення проходить через захисні пристрої та подається на виділені групи споживачів. У такій схемі генератор не може випадково подати напругу назад у міську мережу, а будинок отримує контрольоване резервне живлення.
- Основне введення — кабель від електромережі заходить у щит через ввідний автомат.
- Генераторне введення — окрема лінія від генератора через відповідний кабель, роз’єм і захист.
- Перемикач резерву або АВР — не дозволяє одночасно з’єднати генератор і основну мережу.
- Захисні пристрої — автоматичні вимикачі, ПЗВ, дифавтомати, реле напруги, за потреби обмежувач перенапруги.
- Резервні групи — котел, насос, холодильник, освітлення, роутер, охорона та інші важливі споживачі.
- Заземлення — генератор, щит і корпуси обладнання мають бути підключені відповідно до правильної схеми PE.
Конкретну схему підключення повинен визначати електрик після огляду щита, типу мережі, системи заземлення, генератора і навантаження. Універсальної схеми “для всіх будинків” не існує, тому що різні будинки мають різні умови: однофазне або трифазне введення, стара або нова проводка, TN-C або TN-C-S, окремий контур заземлення, різний набір споживачів.
Чому не можна підключати генератор через розетку
Одна з найнебезпечніших помилок — підключення генератора до будинку через звичайну розетку за допомогою кабелю з двома вилками. Таку схему іноді називають “зворотна вилка” або “вилка-вилка”. Вона здається простою, але є небезпечною.
- Можна подати напругу назад у зовнішню мережу.
- Можна уразити струмом людину, яка торкнеться відкритих контактів вилки.
- Можна пошкодити генератор, коли електроенергія в мережі раптово з’явиться.
- Можна перевантажити розетку, проводку або окрему лінію.
- ПЗВ, автомати і захист можуть працювати некоректно.
Категорично не рекомендується: подавати живлення від генератора в будинок через побутову розетку. Для цього має бути окремий ввід, перемикач резерву або АВР, правильно підібраний кабель і захист.
Заземлення генератора: чому це критично важливо
Заземлення генератора — одна з найважливіших частин безпечної системи резервного живлення. Без правильного PE-провідника можуть некоректно працювати захисні пристрої, виникати небезпечна напруга на корпусах обладнання, а фазозалежний газовий котел може не запускатися або видавати помилки.
При цьому не можна бездумно “забити штир у землю” і вважати, що проблема вирішена. Схема заземлення залежить від типу генератора, електромережі будинку, системи TN-C, TN-S, TN-C-S або TT, наявності контуру заземлення, ПЗВ, дифавтоматів і способу перемикання нуля.
Саме тому заземлення потрібно не просто зробити, а перевірити. Важливі не тільки самі електроди в землі, а й якість контактів, переріз провідника, з’єднання в щиті, відсутність корозії та правильне підключення захисного провідника PE.
Захисна автоматика для генератора
Підключення генератора до будинку має бути захищене так само, як і звичайна електромережа. Для цього використовують автоматичні вимикачі, ПЗВ, дифавтомати, реле напруги, стабілізатор, обмежувачі перенапруги та інші пристрої. Але їх потрібно підбирати під конкретну схему, а не встановлювати “на всяк випадок”.
| Пристрій | Для чого потрібен | Що важливо |
|---|---|---|
| Автоматичний вимикач | Захищає кабель і лінію від перевантаження та короткого замикання | Підбирається під переріз кабелю і навантаження |
| ПЗВ | Захищає людину при витоку струму | Потребує правильної схеми нуля і заземлення |
| Дифавтомат | Поєднує функції автомата і ПЗВ | Зручно для окремих груп |
| Реле напруги | Вимикає навантаження при небезпечній напрузі | Корисне при нестабільній роботі генератора |
| Стабілізатор | Вирівнює напругу для чутливої техніки | Не замінює заземлення і правильну схему |
| UPS | Дає резерв на короткий час і захищає від миттєвих провалів | Для котла бажана чиста синусоїда |
Кабель від генератора до будинку
Кабель для генератора повинен відповідати потужності, довжині лінії, умовам прокладання і типу підключення. Тонкий подовжувач — одна з причин просідання напруги, нагріву контактів і нестабільної роботи техніки. Особливо це помітно, коли генератор стоїть далеко від будинку, а навантаження велике.
Для стаціонарного підключення кабель краще прокладати в захисній трубі, гофрі, коробі або іншим способом, який захищає його від механічних пошкоджень, вологи, ультрафіолету і випадкового контакту. Роз’єми, вилки, вводи й автомати мають відповідати струму навантаження і бути розраховані на зовнішні умови, якщо вони встановлені на вулиці.
Переріз кабелю повинен підбирати електрик. Враховується потужність генератора, довжина лінії, спосіб прокладання, кількість фаз, матеріал жили, допустимий струм і падіння напруги.
Порядок безпечного запуску генератора
Після монтажу резервної системи власник будинку має чітко розуміти, як її запускати. Якщо встановлений ручний перемикач резерву, порядок дій повинен бути простим і зрозумілим. Якщо встановлена автоматика АВР, потрібно знати, як вона працює, де її можна вимкнути і як діяти у випадку аварії.
- Вимкніть або не вмикайте потужні прилади, які не входять у резервну групу.
- Перевірте рівень масла, палива і стан генератора.
- Встановіть генератор на безпечному місці з нормальним відведенням вихлопу.
- Запустіть генератор і дайте йому стабілізувати роботу.
- Переведіть перемикач резерву в положення живлення від генератора або дочекайтесь роботи АВР.
- Перевірте напругу, роботу котла, насосів, освітлення та інших критичних споживачів.
- Контролюйте навантаження, шум, температуру генератора і запас палива.
Після відновлення основного електропостачання потрібно правильно повернути систему назад на мережу. Не варто різко вмикати всі споживачі одразу. Краще дати генератору попрацювати без навантаження кілька хвилин, після чого зупинити його згідно з інструкцією виробника.
Типові помилки при підключенні генератора до будинку
Нижче — помилки, які найчастіше зустрічаються при самостійному підключенні генератора. Саме вони створюють найбільше ризиків для людей, проводки, генератора і домашньої техніки.
| Помилка | Наслідки | Як правильно |
|---|---|---|
| Підключення через розетку | Зворотна напруга, ризик ураження струмом, пошкодження генератора | Використовувати перемикач резерву або АВР |
| Відсутність заземлення | Небезпечна напруга на корпусах, некоректна робота захисту | Перевірити PE, контур заземлення і схему щита |
| Тонкий кабель | Нагрів, просідання напруги, пожежний ризик | Підібрати кабель за струмом, довжиною і способом прокладання |
| Перевантаження генератора | Просідання напруги, зупинка двигуна, пошкодження техніки | Підключати тільки критичні групи |
| Генератор у приміщенні | Ризик отруєння чадним газом | Встановлювати тільки на відкритому повітрі або у спеціальному технічному місці |
| Немає реле напруги | Техніка може отримати небезпечну напругу | Встановити захист відповідно до схеми |
Особливості підключення бензинового генератора
Бензинові генератори найчастіше використовують для приватних будинків, тому що вони доступні, прості в запуску і підходять для періодичного резервного живлення. Водночас бензиновий генератор потребує якісного пального, регулярної заміни масла, очищення повітряного фільтра і контролю навантаження.
- Не залишайте бензин надовго в баку, якщо генератор не використовується.
- Перевіряйте свічку запалювання і повітряний фільтр.
- Не заправляйте генератор, поки він гарячий.
- Контролюйте рівень масла перед кожним запуском.
Особливості підключення дизельного генератора
Дизельні генератори краще підходять для тривалої роботи і великих навантажень. Вони дорожчі, але витриваліші при правильному обслуговуванні. Для зимової експлуатації важливо використовувати відповідне дизельне паливо, стежити за акумулятором стартера і не допускати проблем із запуском у мороз.
- Використовуйте сезонне дизельне паливо.
- Регулярно перевіряйте паливний фільтр.
- Контролюйте акумулятор електростартера.
- Не допускайте тривалої роботи на занадто малому навантаженні, якщо це заборонено інструкцією виробника.
Особливості підключення газового генератора
Газові генератори можуть бути зручним рішенням для стаціонарного резервного живлення, але вони потребують особливо уважного підходу. Підключення до газової мережі, редуктор, автоматика безпеки, герметичність з’єднань і вентиляція мають виконуватися тільки спеціалістами.
- Газова частина має бути змонтована відповідно до вимог безпеки.
- Потрібна перевірка герметичності з’єднань.
- Бажано передбачити автоматичне відключення газу при аварії.
- Місце встановлення повинно мати нормальну вентиляцію і безпечне відведення вихлопу.
Обслуговування генератора для будинку
Генератор, який довго стоїть без роботи, може не запуститися в найпотрібніший момент. Тому резервне джерело живлення потрібно періодично запускати, перевіряти під навантаженням і обслуговувати згідно з інструкцією виробника.
- Перевіряйте рівень масла перед запуском.
- Слідкуйте за станом повітряного фільтра.
- Перевіряйте паливо і не зберігайте його небезпечно.
- Контролюйте акумулятор електростартера.
- Періодично робіть тестовий запуск під невеликим навантаженням.
- Перевіряйте кабель, роз’єми, автомати, АВР і перемикач резерву.
- Не ігноруйте сторонній шум, запах гару, перегрів кабелю або нестабільну напругу.
Коли потрібно викликати електрика
Підключення генератора до електрощита — це робота підвищеної небезпеки. Якщо потрібно живити не один окремий прилад, а частину будинку, краще звернутися до електрика. Спеціаліст перевірить щит, стан проводки, систему заземлення, підбере схему перемикання, захист і пояснить порядок користування резервним живленням.
- Потрібно підключити генератор до будинку через щит.
- Потрібен перемикач резерву або АВР.
- У будинку стара проводка або немає заземлення.
- Потрібно розділити резервні та нерезервні групи.
- Генератор нестабільно працює під навантаженням.
- Котел, насос або техніка видають помилки від генератора.
- Потрібно підібрати кабель, автомати, реле напруги, ПЗВ або дифавтомат.
FAQ: часті питання про підключення генератора до будинку
Чи можна самостійно підключити генератор до будинку?
Підключити окремий прилад до генератора через справний кабель можна, якщо дотримуватися інструкції виробника і правил безпеки. Але підключення генератора до електрощита, встановлення АВР, перемикача резерву, заземлення і захисту має виконувати кваліфікований електрик.
Чи можна підключити генератор до розетки будинку?
Ні. Це небезпечна схема. Генератор не можна підключати до будинку через звичайну розетку або кабель із двома вилками. Потрібен окремий ввід, перемикач резерву або АВР.
Що краще: ручний перемикач чи АВР?
Ручний перемикач простіший і дешевший, але потребує участі людини. АВР зручніший, бо може автоматично перемикати живлення і запускати генератор, якщо генератор підтримує автозапуск. Для постійного резервного живлення АВР зручніше, для періодичного використання часто достатньо ручного перемикача.
Чи потрібне заземлення для генератора?
Так, питання заземлення обов’язково потрібно вирішити. Але схема залежить від типу генератора, електромережі будинку і системи заземлення. Неправильне заземлення може бути небезпечним, тому його має перевірити спеціаліст.
Чи потрібне реле напруги при підключенні генератора?
Реле напруги бажане, особливо якщо генератор бюджетний або напруга нестабільна. Воно допомагає відключити навантаження при небезпечному підвищенні або зниженні напруги. Але реле напруги не замінює правильну схему підключення і заземлення.
Чи можна живити весь будинок від генератора?
Можна, якщо генератор має достатню потужність, правильно підібрана схема, кабель, захист і розподіл навантаження. Але на практиці часто краще живити тільки критичні групи, щоб не перевантажувати генератор і зменшити витрату пального.
Чому генератор працює, але техніка вимикається або блимає світло?
Можливі причини: перевантаження генератора, тонкий кабель, велика довжина лінії, нестабільна напруга, поганий контакт, неправильне заземлення або надто великий пусковий струм споживача. Потрібно перевірити генератор під навантаженням і стан підключення.
Висновок
Правильне підключення генератора до будинку — це не тимчасова “перемичка”, а повноцінна система резервного живлення. Вона повинна враховувати потужність генератора, пускові струми, якість напруги, кількість фаз, стан електрощита, заземлення, захист, кабель, перемикач резерву або АВР.
Найбезпечніший підхід — заздалегідь визначити критичні споживачі, зробити окрему резервну групу, встановити правильний перемикач або автоматику, перевірити заземлення і протестувати систему до реального відключення електроенергії. Так генератор буде не джерелом ризику, а надійним резервом для дому.
Якщо ви не впевнені у схемі, не варто експериментувати з розетками, подовжувачами і саморобними підключеннями. Краще звернутися до електрика, який перевірить електромережу будинку, підбере обладнання і змонтує систему безпечно. Це дешевше, ніж ремонт техніки, заміна проводки або усунення наслідків неправильного підключення.
