Автоматичний ввід резерву своїми руками: покрокова інструкція

227

Через нестабільне електропостачання автоматичний ввід резерву для будинку, котеджу, майстерні або невеликого підприємства вже не виглядає “дорогою опцією”. Коли зникає напруга, разом із нею можуть зупинитися газовий котел, циркуляційний насос, холодильник, інтернет, охоронна сигналізація, автоматика воріт, серверне обладнання або виробничі верстати. Саме для таких ситуацій і потрібна система АВР — автоматичне перемикання навантаження з основної мережі на резервне джерело живлення.

Але важливо одразу уточнити: АВР своїми руками — це не просто “поставити два автомати й кілька проводів у щиті”. У системі автоматичного введення резерву є силова частина, керування, захист, заземлення, нульовий провідник, реле контролю напруги, контактори або моторизований перемикач, кабельні лінії, резервне джерело живлення, а іноді ще й автозапуск генератора. Помилка в такій схемі може призвести до зворотної подачі напруги в мережу, короткого замикання, пожежі або пошкодження обладнання.

З досвіду автора: найчастіше проблеми з АВР виникають не через дорогі чи дешеві комплектуючі, а через неправильну логіку схеми. Наприклад, немає механічного блокування контакторів, неправильно перемикається нуль, не розділені N і PE, генератор перевантажений, відсутнє реле напруги або резервна група підключена разом із бойлером, електроплитою й обігрівачами. Тому перед монтажем потрібно не “збирати щит навмання”, а спочатку розрахувати навантаження і продумати сценарій роботи системи.

У цій статті розглянемо, що таке автоматичний ввід резерву, з яких компонентів складається щит АВР, що реально можна підготувати самостійно, а які роботи краще довірити електрику. Також розберемо схему роботи АВР із генератором, акумулятором, UPS, інвертором, контакторами, контролером, реле напруги, автоматичними вимикачами, ПЗВ, дифавтоматами, шинами N/PE та резервними групами будинку.

Що таке автоматичний ввід резерву простими словами

Автоматичний ввід резерву, або АВР, — це система, яка стежить за наявністю напруги в основній електромережі та автоматично перемикає навантаження на резервне джерело, якщо основне живлення зникло або стало нестабільним. Резервним джерелом може бути бензиновий генератор, дизельний генератор, газовий генератор, інвертор із акумуляторами, UPS або інша автономна система живлення.

Коли напруга в основній мережі повертається до нормальних параметрів, АВР переводить навантаження назад на основну мережу. У системах із генератором автоматика може не тільки перемикати живлення, а й запускати генератор, прогрівати його, подавати навантаження після стабілізації напруги, а потім зупиняти двигун після повернення міської мережі.

Для чого потрібен АВР

• Автоматичне перемикання між основною мережею та резервним джерелом живлення.
• Захист обладнання від небезпечної напруги, неправильного перемикання і короткого замикання.
• Безперервна робота критичних споживачів: котел, насос, холодильник, освітлення, роутер, сигналізація, сервер.
• Зручність — не потрібно вручну бігти до щита під час кожного відключення.
• Безпека — правильно зібраний АВР не дозволяє одночасно з’єднати генератор і зовнішню електромережу.

Чи можна зробити АВР своїми руками

Теоретично зібрати АВР своїми руками можна, якщо людина має досвід роботи з електрощитами, розуміє схеми живлення, принцип роботи контакторів, реле контролю напруги, нульового провідника, заземлення, захисної автоматики та вміє працювати з електротехнічною документацією. Але для більшості власників будинків безпечніший варіант — самостійно підготувати вимоги, список споживачів, місце встановлення і бюджет, а монтаж силової частини доручити електрику.

Особливо небезпечно самостійно втручатися в електрощит, якщо в будинку стара проводка, алюмінієві кабелі, немає нормального заземлення, незрозуміла система TN-C, TN-C-S або TT, є трифазне введення, газовий котел, насосна станція чи потужні електродвигуни. У таких випадках помилка в АВР може створити не тільки аварію, а й реальну небезпеку для людей.

Практична позиція: власник будинку може самостійно визначити, що саме має працювати від резерву, підготувати місце для генератора, вирішити питання з вентиляцією та шумом, вибрати бажаний тип автоматики. Але підключення АВР до електрощита, розведення силових кабелів, перемикання нуля, підбір захисту і перевірку заземлення має виконувати кваліфікований електрик.

Основні типи АВР

Перед тим як збирати або замовляти щит автоматичного введення резерву, потрібно визначити тип системи. АВР може бути простим — тільки для перемикання між мережею та генератором, або складнішим — із контролером, автозапуском генератора, контролем фаз, затримками, індикацією, сигналізацією та захистом від неправильних режимів.

Тип АВР	Як працює	Де використовується
АВР на контакторах	Перемикання виконується двома або більше контакторами з блокуванням	Приватні будинки, майстерні, невеликі об’єкти
АВР на моторизованому перемикачі	Перемикач фізично переводить навантаження між джерелами	Будинки, комерційні об’єкти, відповідальні системи
АВР із контролером	Контролер стежить за напругою, керує перемиканням і запуском генератора	Системи з автозапуском генератора
АВР для інвертора / UPS	Перемикання між мережею, акумуляторами та інвертором	Котли, сервери, відеоспостереження, роутери
Трифазний АВР	Контролює три фази, перекіс фаз, пропадання фази, порядок фаз	Будинки з 380 В, підприємства, насосні системи

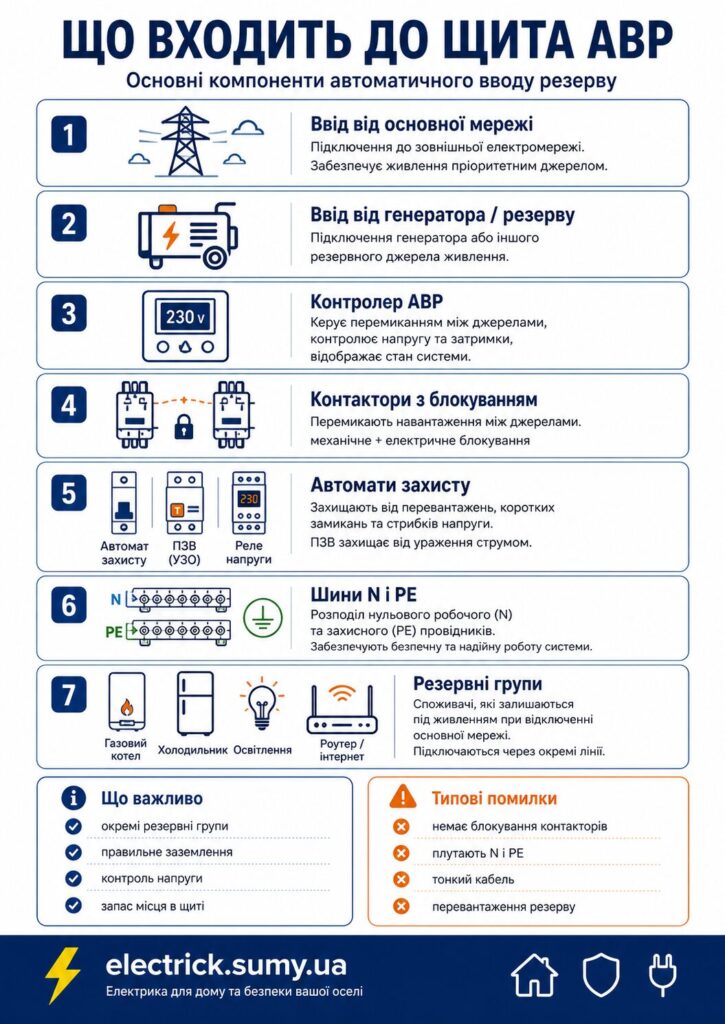

З яких компонентів складається щит АВР

Щоб зрозуміти, як працює АВР, потрібно розібрати основні елементи системи. У різних схемах набір компонентів може відрізнятися, але базова логіка схожа: є основне джерело, резервне джерело, пристрій контролю, пристрій перемикання, захист і навантаження.

1. Контролер АВР — “мозок” системи, який аналізує напругу і керує перемиканням.
2. Контактори — силові пристрої, які вмикають або вимикають лінію основного та резервного живлення.
3. Механічне блокування контакторів — не дозволяє одночасно увімкнути два джерела живлення.
4. Електричне блокування — додатковий захист через допоміжні контакти, який не дає контакторам увімкнутися одночасно.
5. Реле напруги — контролює підвищену або знижену напругу.
6. Реле контролю фаз — потрібне для трифазних систем, щоб контролювати пропадання фази, перекіс і порядок фаз.
7. Автоматичні вимикачі — захищають кабелі й обладнання від перевантаження та короткого замикання.
8. ПЗВ або дифавтомати — захищають людину при витоку струму, але повинні бути правильно підібрані під схему заземлення.
9. Шини N і PE — окремі шини для нульового та захисного провідника.
10. Клемники, наконечники, DIN-рейка, корпус щита — монтажна база для акуратного і безпечного складання.
11. Індикація — лампи, дисплей або модуль, який показує наявність мережі, роботу генератора і стан навантаження.
12. Резервне джерело — генератор, інвертор, акумуляторна система або UPS.

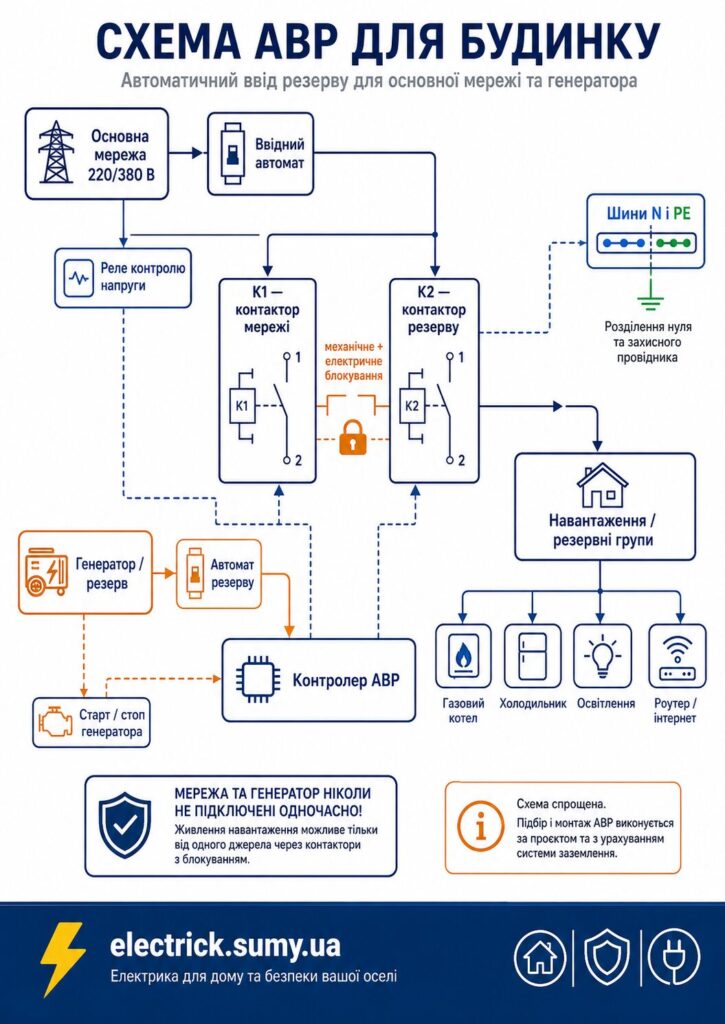

Схема роботи АВР: основна логіка

У спрощеному вигляді схема роботи АВР така: система постійно контролює напругу на основному вводі. Якщо напруга зникла або вийшла за допустимі межі, АВР відключає основне джерело, чекає задану паузу, запускає резервне джерело або очікує його готовності, після чого подає живлення на резервні групи. Коли основна мережа повертається і стабілізується, АВР переводить навантаження назад.

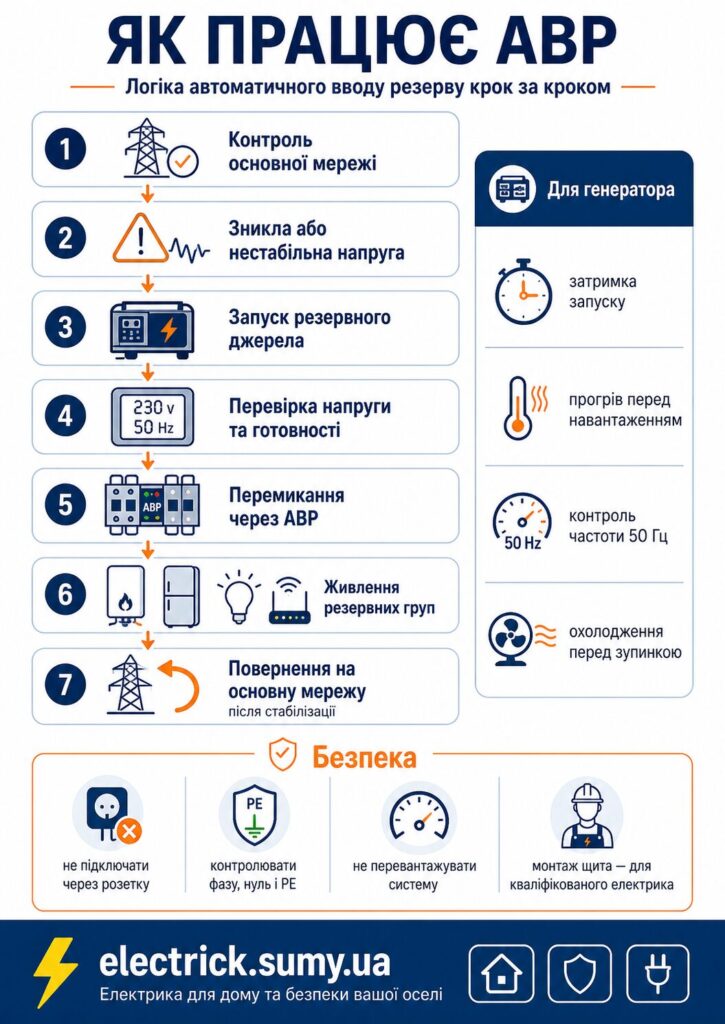

Базовий алгоритм роботи АВР

1. Контроль наявності напруги на основній мережі.
2. Фіксація аварії: пропадання фази, низька напруга, висока напруга, перекіс фаз або повне відключення.
3. Відключення навантаження від основного вводу.
4. Запуск генератора або очікування готовності інвертора / UPS.
5. Контроль стабільності напруги резервного джерела.
6. Підключення резервного джерела до виділених груп навантаження.
7. Повернення на основну мережу після її стабілізації.
8. Зупинка генератора після охолодження, якщо система має автозапуск.

Що потрібно вирішити перед складанням АВР

Перед покупкою контролера, контакторів і корпусу щита потрібно відповісти на кілька практичних питань. Саме на цьому етапі власник будинку може зробити багато корисної роботи самостійно: скласти список споживачів, визначити критичні групи, зрозуміти потрібну потужність генератора і сценарій перемикання.

1. Які споживачі мають працювати від резерву

Не завжди потрібно живити весь будинок. Часто розумніше зробити окремі резервні групи: газовий котел, циркуляційний насос, холодильник, освітлення, роутер, сигналізація, відеоспостереження, насосна станція. Потужні споживачі — електробойлер, електроплита, духовка, пральна машина, кондиціонер, електрообігрівачі — краще не включати в резерв без окремого розрахунку.

Споживач	Чи варто підключати до АВР	Коментар
Газовий котел	Так	Критично важливий для опалення, чутливий до якості живлення
Циркуляційний насос	Так	Має пускове навантаження, потрібен запас потужності
Холодильник	Так	Компресор має пусковий струм
Освітлення	Так	Краще виділити кілька LED-ліній
Роутер / інтернет	Так	Можна додатково живити через UPS
Електробойлер	З обережністю	Велике навантаження, часто краще залишити поза резервом
Електроплита	Зазвичай ні	Потребує потужного генератора і окремого розрахунку
Обігрівачі	Зазвичай ні	Швидко перевантажують генератор

2. Яке резервне джерело буде використовуватися

АВР може працювати з різними джерелами живлення, і від цього залежить схема. Якщо резервом є генератор, потрібно врахувати автозапуск, електростартер, акумулятор стартера, прогрів двигуна, стабільність напруги і частоту 50 Гц. Якщо резервом є інвертор або UPS, важливі потужність інвертора, ємність акумуляторів, форма синусоїди, зарядний пристрій і час автономної роботи.

3. Однофазна чи трифазна система

Для однофазного будинку 220 В схема АВР простіша. Для трифазної мережі 380 В потрібно контролювати всі фази, перекіс фаз, пропадання фази, правильний порядок фаз і розподіл навантаження. Якщо в будинку немає трифазних споживачів, іноді доцільно робити резерв тільки на окрему однофазну групу. Але таке рішення має приймати електрик після огляду щита і навантажень.

4. Як буде перемикатися нуль

Питання нульового провідника — одне з найважливіших у схемах АВР. У різних системах заземлення нуль може перемикатися або не перемикатися, а неправильне рішення може спричинити некоректну роботу ПЗВ, появу небезпечної напруги на корпусах або проблеми з фазозалежним котлом. Саме тому схему N і PE не можна копіювати з інтернету без прив’язки до конкретного об’єкта.

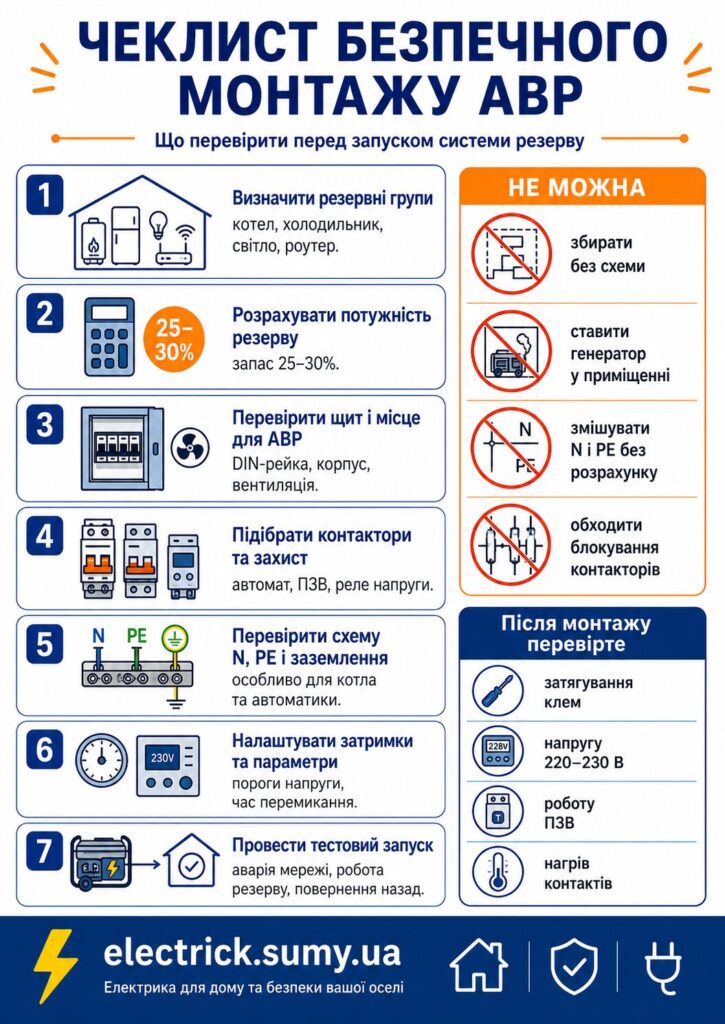

Як самостійно зробити АВР: покрокова інструкція для підготовки та монтажу

АВР — це автоматичний ввід резерву, який перемикає живлення будинку з основної електромережі на резервне джерело: генератор, інвертор, акумуляторну систему або UPS. Самостійно можна підготувати схему, розрахувати навантаження, підібрати компоненти та зібрати щит за готовим проєктом. Але підключення до електрощита, робота з фазою, нулем, PE-заземленням, контакторами та силовими кабелями має виконуватися тільки за наявності досвіду в електромонтажі.

Важливо: якщо ви не працювали з електрощитами, не розумієте різницю між N і PE, не знаєте свою систему заземлення та не вмієте перевіряти відсутність напруги — не збирайте АВР самостійно. Неправильний монтаж може призвести до ураження струмом, пожежі, пошкодження генератора або зворотної подачі напруги в мережу.

Крок 1. Визначте, що саме має працювати від резерву

Не потрібно одразу підключати до АВР весь будинок. Найкраще зробити окремі резервні групи, які будуть працювати під час відключення електроенергії. Це зменшує навантаження на генератор або інвертор і робить систему безпечнішою.

• газовий котел;
• циркуляційний насос;
• холодильник;
• освітлення;
• роутер та інтернет;
• сигналізація або відеоспостереження;
• насосна станція, якщо вона критично потрібна.

Потужні споживачі — електробойлер, електроплита, духовка, пральна машина, кондиціонер, обігрівачі — краще не підключати до резервної групи без окремого розрахунку.

Крок 2. Розрахуйте потужність резерву

Складіть потужність усіх приладів, які можуть працювати одночасно. До отриманого значення додайте запас 25–30%. Якщо в системі є насоси, холодильник або інші прилади з електродвигунами, врахуйте пускові струми.

Споживач	Чому важливий	Особливість
Газовий котел	Опалення будинку	Чутливий до якості напруги
Циркуляційний насос	Рух теплоносія	Має пусковий струм
Холодильник	Збереження продуктів	Компресор дає стартове навантаження
Освітлення	Комфорт і безпека	Краще використовувати LED-лампи
Роутер	Інтернет і зв’язок	Можна додатково живити через UPS

Крок 3. Виберіть тип АВР

Для будинку найчастіше використовують два варіанти: АВР на контакторах або АВР на моторизованому перемикачі. Якщо генератор має автозапуск, потрібен контролер АВР, який може подавати команду запуску та зупинки генератора.

Тип АВР	Коли підходить	Що важливо
АВР на контакторах	Для будинку, котельні, резервних груп	Потрібне механічне та електричне блокування
АВР на моторизованому перемикачі	Для більш надійного перемикання джерел	Фізично розділяє основну мережу і резерв
АВР з контролером	Для генератора з автозапуском	Керує затримками, запуском і поверненням на мережу
АВР для інвертора / UPS	Для акумуляторної системи	Часто частина логіки вже є в самому інверторі

Крок 4. Підготуйте список компонентів для щита АВР

Перед складанням щита потрібно підібрати всі компоненти під потужність, кількість фаз, тип резервного джерела та схему заземлення. Не купуйте автоматику “на око”, бо номінали контакторів, автоматів і кабелю повинні відповідати реальному навантаженню.

• корпус щита з запасом місця;
• DIN-рейка для монтажу модулів;
• контролер АВР або реле керування;
• контактори для основної мережі та резерву;
• механічне блокування контакторів;
• автоматичні вимикачі для захисту ліній;
• ПЗВ або дифавтомати для захисту людей;
• реле напруги для контролю якості живлення;
• шини N і PE для нуля та заземлення;
• клемники, наконечники, маркування проводів;
• кабель потрібного перерізу;
• індикація наявності мережі, резерву та навантаження.

Крок 5. Визначте місце встановлення щита АВР

Щит АВР потрібно встановлювати в сухому, доступному та провітрюваному місці. До нього має бути зручно підвести кабель від основної мережі, кабель від генератора або інвертора, а також лінії резервних груп.

• не ставте щит у вологому приміщенні;
• не розміщуйте його біля легкозаймистих матеріалів;
• залишайте запас місця для обслуговування;
• передбачте зрозуміле маркування всіх автоматів і груп;
• не монтуйте АВР у місці, куди важко швидко дістатися.

Крок 6. Розділіть резервні та нерезервні групи

Один із найважливіших етапів — правильно розділити навантаження. Резервні групи повинні живитися через АВР, а потужні нерезервні споживачі мають залишатися вимкненими під час роботи від генератора або інвертора.

Резервні групи	Краще не підключати до резерву
котел, насос, холодильник	електроплита
освітлення, роутер, сигналізація	електробойлер
відеоспостереження, автоматика воріт	обігрівачі
насосна станція за потреби	пральна машина, духовка, кондиціонер

Крок 7. Продумайте схему N, PE і заземлення

У системі АВР дуже важливо правильно організувати нульовий провідник N і захисний провідник PE. Не можна довільно об’єднувати або розділяти N і PE без розуміння системи заземлення. Від цього залежить робота ПЗВ, дифавтоматів, реле напруги, газового котла, інвертора та генератора.

Важливо: питання перемикання нуля в АВР не має універсальної відповіді. Рішення залежить від системи заземлення будинку, типу генератора, інвертора, ПЗВ, дифавтоматів і схеми щита. Цей етап повинен перевірити електрик.

Крок 8. Зберіть щит АВР за готовою схемою

Складання щита потрібно виконувати тільки за підготовленою електричною схемою. Усі провідники повинні бути промарковані, клеми затягнуті, кабелі заведені акуратно, а автомати та контактори розміщені так, щоб їх було зручно обслуговувати.

• використовуйте наконечники на багатожильних проводах;
• не робіть скрутки в щиті;
• не залишайте оголені частини провідників;
• не змішуйте силову частину і керування хаотично;
• маркуйте основний ввід, резервний ввід і вихід на навантаження;
• залишайте схему щита всередині або поруч із щитом.

Крок 9. Налаштуйте контролер АВР

Після складання потрібно налаштувати логіку роботи АВР. Контролер має розуміти, коли основна мережа вважається аварійною, коли можна запускати генератор, через який час подавати навантаження і коли повертатися назад на основну мережу.

Параметр	Для чого потрібен
мінімальна напруга	визначає нижню межу нормальної роботи мережі
максимальна напруга	захищає від перенапруги
затримка перемикання	захищає від частих перемикань при коротких просіданнях
затримка запуску генератора	не запускає генератор при короткому зникненні світла
прогрів генератора	дає двигуну стабілізуватися перед навантаженням
охолодження генератора	дає генератору попрацювати без навантаження перед зупинкою

Крок 10. Проведіть тестування системи

Перед реальною експлуатацією систему потрібно протестувати. Спочатку перевіряють роботу без навантаження, потім — з підключеними резервними групами. Тестування дозволяє побачити помилки до того, як станеться реальне аварійне відключення.

1. Перевірте наявність основної напруги.
2. Перевірте індикацію на щиті АВР.
3. Імітуйте зникнення основної мережі.
4. Переконайтеся, що АВР відключив основне джерело.
5. Перевірте запуск генератора або готовність інвертора.
6. Перевірте подачу живлення на резервні групи.
7. Перевірте роботу котла, насоса, холодильника, світла та роутера.
8. Поверніть основну мережу та перевірте зворотне перемикання.
9. Перевірте, чи генератор зупинився після охолодження.
10. Перевірте, чи не гріються клеми, автомати, контактори та кабелі.

Типові помилки при самостійному складанні АВР

Помилка	Чим небезпечна	Як правильно
Немає блокування контакторів	Можливе одночасне з’єднання мережі та генератора	Використовувати механічне й електричне блокування
Плутають N і PE	ПЗВ може працювати неправильно, з’являється небезпечна напруга	Проєктувати схему під конкретну систему заземлення
Тонкий кабель	Нагрів, падіння напруги, ризик пожежі	Підбирати переріз за струмом і довжиною лінії
Підключають весь будинок	Генератор перевантажується	Робити окремі резервні групи
Немає реле напруги	Техніка може отримати небезпечну напругу	Встановити контроль напруги
Немає тестового запуску	Система може не спрацювати під час аварії	Регулярно перевіряти роботу АВР

Що не можна робити при складанні АВР

• Не збирайте АВР без електричної схеми.
• Не підключайте генератор до будинку через розетку.
• Не обходьте блокування контакторів.
• Не змішуйте N і PE без розуміння системи заземлення.
• Не використовуйте кабель меншого перерізу, ніж потрібно.
• Не підключайте до резерву електробойлер, плиту або обігрівачі без розрахунку.
• Не запускайте генератор у будинку, гаражі, підвалі або котельні.
• Не залишайте щит без маркування та схеми.

Коли обов’язково потрібен електрик

Електрика потрібно викликати, якщо АВР підключається до основного щита будинку, якщо є трифазне введення, якщо потрібно підключити генератор з автозапуском, якщо немає впевненості в заземленні або якщо резерв має живити котел, насоси та інші критичні споживачі.

• у будинку трифазна мережа 380 В;
• потрібне перемикання нуля;
• немає зрозумілої схеми заземлення;
• встановлюється АВР із автозапуском генератора;
• потрібно розділити резервні групи в щиті;
• потрібно підібрати контактори, автомати, ПЗВ, реле напруги;
• після монтажу гріються контакти або є запах гару;
• котел або автоматика працюють нестабільно від резерву.

Висновок: самостійно зробити АВР можна тільки за наявності знань і досвіду в електромонтажі. Безпечний підхід — спочатку визначити резервні групи, розрахувати потужність, підібрати обладнання, підготувати схему, а підключення до електрощита та перевірку системи довірити кваліфікованому електрику. Так АВР буде не джерелом ризику, а надійною системою резервного живлення для будинку.

Покрокова інструкція: що можна зробити перед монтажем АВР

Нижче — безпечна покрокова логіка підготовки до встановлення АВР. Вона допоможе власнику будинку не купити зайве, не зібрати небезпечну схему і правильно поставити задачу електрику.

Крок 1. Складіть список резервних споживачів

Запишіть усі прилади, які мають працювати під час відключення електроенергії. Окремо позначте критичні: котел, насоси, холодильник, освітлення, інтернет, охорона. Поруч вкажіть приблизну потужність кожного споживача і врахуйте пускові струми для двигунів, насосів і компресорів.

Крок 2. Визначте потужність резервного джерела

Потужність генератора або інвертора має покривати не тільки номінальне навантаження, а й короткочасні пускові струми. Практично для будинку бажано мати запас 25-30%, щоб система не працювала постійно на межі. Якщо в резервній групі є насосна станція, холодильник або циркуляційні насоси, запас особливо важливий.

Крок 3. Виберіть тип АВР

Для простого резерву можна використовувати АВР на контакторах або моторизований перемикач. Для генератора з автозапуском потрібен контролер АВР, який може подавати команду старту, контролювати напругу генератора і перемикати навантаження після стабілізації. Для інверторної системи або UPS схема може бути іншою, особливо якщо обладнання вже має вбудований байпас або функцію пріоритету джерел.

Крок 4. Визначте місце встановлення щита АВР

Щит АВР встановлюють у сухому доступному місці, де є можливість акуратно підвести кабелі від основної мережі, генератора або інвертора, а також вивести резервні групи. Корпус щита повинен мати достатній запас місця для DIN-рейок, контакторів, автоматів, клем, шин N/PE, індикації та майбутнього обслуговування.

Крок 5. Підготуйте окремі резервні групи

Найзручніше, коли резервні споживачі винесені в окремі групи в щиті. Наприклад: “котел і насос”, “холодильник”, “освітлення”, “роутер і сигналізація”. Так легше обмежити навантаження на генератор і не допустити випадкового вмикання бойлера, духовки або електрообігрівача від резервного живлення.

Крок 6. Підберіть захисну автоматику

Автоматичні вимикачі, ПЗВ, дифавтомати, реле напруги, обмежувачі перенапруги, реле контролю фаз і переріз кабелю мають підбиратися не “на око”, а за струмом, потужністю, типом навантаження, довжиною лінії та схемою заземлення. На цьому етапі вже бажано залучити електрика.

Крок 7. Зберіть щит тільки за затвердженою схемою

Якщо у вас є досвід і ви збираєте щит самостійно, працюйте тільки за конкретною електричною схемою, з маркуванням провідників, якісними наконечниками, клемами, шинами та правильним моментом затягування. Не допускайте скруток, випадкових перемичок, слабких контактів і змішування N та PE після точки розділення.

Крок 8. Проведіть тестування без навантаження і під навантаженням

Після монтажу систему потрібно протестувати в кількох режимах: основна мережа є, основна мережа зникла, генератор запустився, навантаження перейшло на резерв, основна мережа повернулася, система повернулася назад. Окремо перевіряють напругу, частоту, роботу ПЗВ, реле напруги, контакторів, індикації та резервних груп.

Параметри контролера АВР, які потрібно налаштувати

У сучасних контролерах АВР можна налаштувати багато параметрів. Їх не варто залишати “як із заводу”, якщо вони не відповідають вашій системі. Неправильні затримки або пороги напруги можуть призвести до частого клацання контакторів, зайвого запуску генератора або нестабільної роботи обладнання.

Параметр	Для чого потрібен	На що звернути увагу
Мінімальна напруга	Визначає, коли мережа вважається аварійною	Не ставити занадто вузький діапазон без потреби
Максимальна напруга	Захищає обладнання від перенапруги	Враховувати вимоги техніки
Затримка перемикання	Запобігає перемиканню при коротких просіданнях	Корисно при “миготінні” мережі
Затримка запуску генератора	Не запускає генератор при короткому відключенні	Зменшує зайві старти
Прогрів генератора	Дає двигуну стабілізуватися перед навантаженням	Особливо важливо взимку
Охолодження генератора	Дає двигуну попрацювати без навантаження перед зупинкою	Зменшує знос генератора
Контроль фаз	Виявляє пропадання фази, перекіс або неправильний порядок	Потрібно для трифазних систем

АВР для генератора: важливі нюанси

Якщо резервним джерелом є генератор, АВР повинен враховувати особливості його роботи. Генератор не можна навантажувати одразу після старту. Двигун має запуститися, стабілізувати оберти, вийти на потрібну частоту 50 Гц і напругу 220-230 В або 380 В. Тільки після цього автоматика може подавати навантаження.

Для системи з автозапуском генератор повинен мати електростартер, акумулятор стартера, відповідний роз’єм керування, можливість дистанційного запуску і сумісність із контролером АВР. Не всі побутові генератори підходять для повноцінного автозапуску.

• Генератор має мати достатню потужність із запасом.
• Напруга і частота повинні бути стабільними під навантаженням.
• Потрібно врахувати пускові струми насосів і компресорів.
• Генератор не можна встановлювати в будинку, підвалі, котельні або закритому гаражі.
• Потрібно передбачити безпечне відведення вихлопних газів і захист від опадів.

АВР для інвертора, UPS та акумуляторів

Якщо резервним джерелом є інвертор, UPS або акумуляторна система, логіка роботи може бути іншою. Деякі інвертори вже мають вбудований перемикач джерел, зарядний пристрій, байпас і пріоритет мережі або акумулятора. У такому випадку окремий АВР може бути не потрібен або використовується тільки для певної частини схеми.

Для газових котлів, насосів і автоматики важливо, щоб інвертор або UPS видавав чисту синусоїду. Моделі з апроксимованою синусоїдою можуть некоректно працювати з циркуляційними насосами, трансформаторами, реле або фазозалежними котлами.

Типові помилки при складанні АВР своїми руками

Більшість небезпечних ситуацій у системах резервного живлення виникає через кілька типових помилок. Їх потрібно знати ще до монтажу.

Помилка	До чого призводить	Як правильно
Немає блокування контакторів	Можливе одночасне з’єднання мережі та генератора	Використовувати механічне й електричне блокування
Неправильно перемикається нуль	Проблеми з ПЗВ, котлом, заземленням і безпекою	Проєктувати схему N/PE під конкретну систему заземлення
Немає реле напруги	Обладнання отримує небезпечну напругу	Встановлювати контроль напруги на вводах
Завелике навантаження на генератор	Просідання напруги, зупинка генератора, перегрів	Виділяти тільки критичні резервні групи
Тонкий кабель	Нагрів, падіння напруги, пожежний ризик	Підбирати переріз за струмом, довжиною і способом прокладання
Скрутки та слабкі клеми	Гріння контактів, іскріння, аварія	Використовувати наконечники, клеми і правильне затягування
Немає тестового запуску	Система може не спрацювати під час реального відключення	Регулярно перевіряти всі режими роботи

Безпека при монтажі та експлуатації АВР

АВР працює з напругою, небезпечною для життя. Тому всі роботи в електрощиті повинні виконуватися тільки після повного знеструмлення, перевірки відсутності напруги та з дотриманням правил електробезпеки. Якщо немає досвіду, краще не експериментувати.

• Не збирайте АВР без зрозумілої електричної схеми.
• Не використовуйте контактори без блокування.
• Не змішуйте N і PE в довільних точках щита.
• Не підключайте генератор до будинку через розетку або “вилку-вилку”.
• Не залишайте генератор у приміщенні через ризик чадного газу.
• Не підключайте до резерву більше навантаження, ніж може витримати генератор або інвертор.
• Не ігноруйте нагрів кабелів, запах гару, клацання контакторів або помилки контролера.

Обслуговування системи АВР

Навіть правильно зібраний АВР потребує періодичної перевірки. Контакти можуть послаблюватися, генератор може не запускатися через розряджений акумулятор, реле може показувати аварію, а резервні групи можуть бути перевантажені новими приладами, які додали вже після монтажу.

1. Перевіряйте роботу АВР у режимі основної мережі.
2. Раз на певний період виконуйте тестове відключення основного живлення.
3. Контролюйте запуск генератора, напругу, частоту та час перемикання.
4. Перевіряйте затягування клем і відсутність нагріву контактів.
5. Оглядайте кабелі, корпус щита, автомати, контактори, реле напруги та індикацію.
6. Перевіряйте акумулятор стартера генератора, паливо, масло і готовність до запуску.
7. Після зміни навантаження в будинку переглядайте розрахунок резервної потужності.

Коли краще звернутися до електрика

Якщо АВР має перемикати не один окремий прилад, а частину будинку або весь об’єкт, професійний монтаж фактично обов’язковий. Електрик перевірить схему заземлення, ввідний щит, навантаження, кабелі, генератор, автоматику, контактори, реле контролю фаз і правильність перемикання нуля.

• Потрібно зібрати щит АВР для приватного будинку.
• Потрібен АВР із автозапуском генератора.
• У будинку трифазне введення 380 В.
• Є газовий котел, насосна станція або важливе обладнання.
• Немає впевненості в системі заземлення.
• Потрібно розділити резервні й нерезервні групи.
• Потрібно підібрати контролер, контактори, автомати, реле напруги, ПЗВ або дифавтомати.

Фахівці electrick.sumy.ua можуть допомогти з підбором компонентів, складанням щита АВР, підключенням генератора, перевіркою заземлення, розділенням резервних груп і тестуванням системи. Це особливо важливо, якщо резервне живлення має працювати не “іноді для лампочки”, а для опалення, насосів, безпеки будинку або обладнання підприємства.

Корисний технічний матеріал по АВР

Нижче можна залишити технічний PDF або схему виробника, якщо вона використовується як довідковий матеріал для підбору контакторів, контролера, реле та силової частини АВР. Перед застосуванням будь-якої типової схеми її потрібно адаптувати під конкретний об’єкт.

FAQ: часті питання про автоматичний ввід резерву

Чи можна зробити АВР своїми руками?

Можна, якщо є досвід роботи з електрощитами, схемами керування, захисною автоматикою, контакторами, реле напруги та системами заземлення. Якщо такого досвіду немає, безпечніше підготувати вимоги до системи, а монтаж доручити електрику.

Що краще: ручний перемикач резерву чи АВР?

Ручний перемикач простіший, дешевший і надійний для ситуацій, коли власник сам запускає генератор. АВР зручніший, якщо потрібне автоматичне перемикання, автозапуск генератора або резервне живлення критичного обладнання без участі людини.

Чи потрібне механічне блокування контакторів?

Так. У схемах на контакторах механічне та електричне блокування потрібне для того, щоб основна мережа і резервне джерело не могли бути підключені одночасно. Це один із ключових елементів безпеки АВР.

Чи можна підключити АВР до будь-якого генератора?

Ні. Для повноцінного автозапуску генератор повинен мати електростартер, акумулятор, можливість дистанційного запуску і сумісність із контролером АВР. Звичайний ручний генератор можна використовувати з ручним перемикачем або частково автоматизованою схемою, але не завжди з повним автозапуском.

Чи потрібно перемикати нуль в АВР?

Це залежить від конкретної системи заземлення, типу мережі, генератора, ПЗВ, дифавтоматів і схеми щита. Універсальної відповіді для всіх об’єктів немає. Неправильне перемикання нуля може бути небезпечним, тому це питання має вирішувати електрик після огляду об’єкта.

Чому АВР часто клацає і перемикається туди-сюди?

Можливі причини: нестабільна мережа, неправильно налаштовані пороги напруги, занадто мала затримка перемикання, поганий контакт, слабкий генератор або перевантаження. Потрібно перевірити параметри контролера, реле напруги, контактори і фактичну напругу під навантаженням.

Висновок

Автоматичний ввід резерву своїми руками — це можливо тільки тоді, коли є розуміння електротехніки, схем керування, захисту, заземлення і роботи резервного джерела. АВР не можна збирати навмання або копіювати схему з інтернету без урахування конкретного будинку, генератора, інвертора, системи заземлення, нульового провідника і резервних груп.

Найправильніший підхід — спочатку визначити критичні споживачі, розрахувати навантаження, вибрати тип резервного джерела, продумати схему перемикання, захист і заземлення. Після цього можна підбирати контролер АВР, контактори, реле напруги, автоматичні вимикачі, корпус щита, шини N/PE, кабелі та інші компоненти.

Якщо система має живити котел, насоси, холодильник, охорону, серверне обладнання або частину будинку, краще не ризикувати. Кваліфікований електрик збере щит АВР безпечно, перевірить роботу в усіх режимах і пояснить, як користуватися резервним живленням. Це значно дешевше, ніж усувати наслідки неправильного підключення.
