Підключення інвертора до домашньої мережі — це не просто встановити коробку на стіну й під’єднати кілька кабелів. Від правильного вибору схеми залежить, чи буде будинок отримувати стабільне живлення від сонячних панелей, чи зможе система працювати з акумулятором, чи буде безпечним перемикання між мережею, батареями та резервними лініями.

Як електрик, який працює з побутовими електрощитами, автоматикою, захистом і резервним живленням, я часто бачу одну й ту саму помилку: люди купують гібридний інвертор або комплект СЕС, але не враховують реальний стан проводки, заземлення, навантаження в будинку та логіку роботи електрощита. У результаті система ніби працює, але автомати вибиває, інвертор іде в помилку, акумулятор швидко розряджається, а частина будинку залишається без живлення.

У цій статті розглянемо, що таке інвертор для сонячних панелей, які бувають типи інверторів, як виглядає правильна логіка підключення до домашньої мережі, які захисти потрібні в електрощиті та на що звернути увагу перед монтажем. Матеріал написаний для власників будинків, квартир, дач і невеликих комерційних об’єктів, які планують встановити мережевий інвертор, гібридний інвертор або систему резервного живлення.

Що таке інвертор і навіщо він потрібен?

Інвертор — це електронний пристрій, який перетворює постійний струм DC у змінний струм AC. Сонячні панелі та акумулятори працюють з постійною напругою, а більшість побутових приладів у будинку потребує змінної напруги 220–230 В. Саме інвертор робить цю енергію придатною для живлення освітлення, холодильника, котла, насоса, роутера, телевізора, розеток та іншої техніки.

Якщо пояснити простіше, сонячні панелі виробляють енергію, акумулятор її зберігає, а інвертор перетворює цю енергію у формат, який може використовувати домашня електромережа. У сучасних системах інвертор також керує потоками енергії: бере електрику від панелей, заряджає батарею, живить будинок, підмішує енергію з мережі або переходить у резервний режим при відключенні світла.

У хорошій системі інвертор працює не сам по собі, а як частина комплексу: PV-модулі, MPPT-контролер, LiFePO4 акумулятор, BMS, електрощит, автоматичні вимикачі, ПЗВ, дифавтомати, реле напруги, захист від перенапруги, заземлення та окремі лінії критичного навантаження.

Основні види інверторів для дому

Перед підключенням важливо зрозуміти, який саме тип інвертора потрібен. Від цього залежить схема монтажу, наявність акумуляторів, можливість роботи без міської мережі та спосіб підключення до електрощита.

Мережевий інвертор

Мережевий інвертор, або on-grid інвертор, працює разом із зовнішньою електромережею. Він перетворює постійний струм від сонячних панелей у змінний і синхронізує його з параметрами мережі. Такий варіант підходить для сонячних електростанцій, які працюють переважно на зменшення споживання з мережі або на віддачу надлишків електроенергії.

Важливий момент: звичайний мережевий інвертор без акумулятора зазвичай не працює при відключенні зовнішньої мережі. Це зроблено для безпеки, щоб не допустити подачу напруги назад у лінію під час ремонтних робіт. Тому, якщо головна мета — мати світло під час відключень, одного мережевого інвертора недостатньо.

Гібридний інвертор

Гібридний інвертор — це найбільш універсальне рішення для приватного будинку. Він може працювати з сонячними панелями, акумуляторами та зовнішньою мережею. У нормальному режимі такий інвертор живить будинок від сонця, заряджає батарею, а при нестачі енергії бере електрику з мережі. Якщо мережа зникає, він переходить на резервне живлення від акумулятора.

З практики, саме гібридні інвертори найчастіше ставлять у будинках, де важливо забезпечити роботу котла, холодильника, свердловинного насоса, освітлення, роутера, сигналізації та кількох розеток під час відключень. Але тут дуже важливо правильно розділити навантаження: не весь будинок потрібно садити на резерв, а тільки критичні лінії.

Автономний інвертор

Автономний інвертор, або off-grid інвертор, використовується там, де немає стабільної міської мережі або система має працювати повністю незалежно. Він живить споживачів від акумуляторів, які можуть заряджатися від сонячних панелей, генератора або іншого джерела.

Такий варіант підходить для дач, віддалених будинків, невеликих господарських об’єктів, систем відеоспостереження або резервного живлення окремих споживачів. Але автономна система потребує точного розрахунку ємності батарей, потужності інвертора та добового споживання.

Порівняння типів інверторів

Тип інвертора	Працює з мережею	Працює з акумулятором	Підходить для резерву	Де краще використовувати
Мережевий	Так	Зазвичай ні	Ні	СЕС для економії електроенергії
Гібридний	Так	Так	Так	Будинок, квартира, офіс, резервне живлення
Автономний	Не обов’язково	Так	Так	Дача, об’єкт без стабільної мережі

Що потрібно перевірити перед підключенням інвертора

Перед монтажем інвертора потрібно оцінити не тільки сам пристрій, а всю електросистему будинку. На практиці проблема часто не в інверторі, а в старій проводці, слабкому заземленні, неправильному підключенні нуля, відсутності захисту від перенапруги або перевантаженні однієї лінії.

Стан електропроводки: алюмінієва або стара мідна проводка може не витримувати навантаження від потужних споживачів.
Потужність вводу: потрібно знати, скільки кіловат реально доступно для будинку.
Тип мережі: однофазна 220–230 В або трифазна 380–400 В.
Стан електрощита: чи є місце для додаткових автоматів, ПЗВ, SPD, перемикачів і клем.
Заземлення: потрібно перевірити PE-провідник, контур заземлення та правильність розділення N і PE.
Критичні споживачі: котел, насос, холодильник, освітлення, інтернет, сигналізація, автоматика воріт.
Пікові навантаження: насоси, компресори, бойлери, електроплити й кондиціонери мають високі пускові струми.
Місце монтажу: інвертору потрібна вентиляція, захист від вологи, доступ для обслуговування.

Мій практичний підхід простий: спочатку перевірити електрощит і навантаження, а вже потім підбирати інвертор. Якщо зробити навпаки, можна купити пристрій з хорошими характеристиками, але він не буде нормально працювати в конкретній домашній мережі.

Процес підключення інвертора до домашньої мережі

Нижче описана загальна логіка робіт. Це не інструкція для самостійного монтажу, тому що підключення інвертора до електрощита, мережі та акумуляторів має виконувати кваліфікований електрик. Робота з постійною напругою від сонячних панелей і акумуляторних батарей може бути небезпечною навіть тоді, коли здається, що система вимкнена.

Крок 1: Розрахунок потужності інвертора

Потужність інвертора підбирають не тільки за загальною кількістю приладів у будинку, а за реальним сценарієм використання. Наприклад, якщо потрібно живити котел, холодильник, освітлення, роутер і кілька розеток, це один розрахунок. Якщо до цього додаються насос, бойлер, електрочайник, кондиціонер або пральна машина — навантаження вже зовсім інше.

Окремо враховують пускові струми. Насос або компресор холодильника під час старту може короткочасно споживати значно більше, ніж у робочому режимі. Якщо це не врахувати, інвертор буде перевантажуватися або вимикатися при запуску обладнання.

Крок 2: Вибір схеми підключення

Для домашнього використання найчастіше застосовують одну з трьох схем: підключення інвертора тільки до окремої резервної лінії, підключення через окремий щит критичних навантажень або інтеграція в основний електрощит з перемиканням режимів. Найбезпечніший і найзручніший варіант — окремий щит резервного живлення, куди виводяться тільки важливі споживачі.

З практики, не варто підключати на резерв одразу весь будинок. Електроплита, бойлер, тепла підлога, потужні обігрівачі та інші великі споживачі швидко посадять акумулятор і можуть перевантажити інвертор. Краще зробити окремі лінії: світло, котел, холодильник, інтернет, насос і кілька розеток для базових потреб.

Крок 3: Підготовка місця монтажу

Інвертор встановлюють у сухому, провітрюваному місці з нормальним доступом для обслуговування. Не бажано монтувати його впритул до стелі, у закритій шафі без вентиляції, поруч із джерелами тепла або в місці, де можливе потрапляння вологи.

Потрібно залишати простір для охолодження, прокладання кабелів, встановлення автоматів, DC-захисту, клемних з’єднань і комунікаційних кабелів. Якщо використовується акумулятор LiFePO4, для нього також потрібно передбачити безпечне місце, правильну вентиляцію та доступ до BMS або дисплея.

Крок 4: Підключення сонячних панелей

Сонячні панелі підключаються до DC-входу інвертора через відповідні кабелі, конектори, запобіжники, роз’єднувачі та захист від перенапруги. Тут важливо врахувати напругу стрінга, допустимий діапазон MPPT, полярність, перетин кабелю, довжину траси та якість з’єднань.

Одна з типових помилок — зібрати стрінг панелей без перевірки максимальної напруги на вході інвертора. У холодну погоду напруга сонячних панелей може бути вищою, ніж очікується. Тому параметри PV-модулів потрібно звіряти з паспортом інвертора, а не підключати “на око”.

Крок 5: Підключення акумуляторів

Якщо використовується гібридний або автономний інвертор, важливим етапом є підключення акумуляторної батареї. Найчастіше для домашніх систем зараз використовують LiFePO4 акумулятори, тому що вони мають великий ресурс циклів, стабільну напругу та вбудовану систему керування BMS.

Під час підключення батареї враховують напругу системи, допустимий струм заряду й розряду, перетин кабелів, захист від короткого замикання, правильну полярність, комунікацію між BMS та інвертором. Якщо BMS не узгоджена з інвертором, можуть виникати помилки заряду, некоректне відображення відсотка батареї або аварійне відключення під навантаженням.

Крок 6: Підключення інвертора до електрощита

Підключення інвертора до домашньої мережі виконується через електрощит із правильно підібраними захисними апаратами. Залежно від схеми можуть використовуватися автоматичні вимикачі, ПЗВ, дифавтомати, реле напруги, перемикач вводу, контактори, АВР, байпасна лінія, SPD-захист і окремий щит критичних навантажень.

Особливу увагу потрібно приділити нулю та заземленню. Неправильне з’єднання N і PE, дублювання нуля, відсутність нормального PE-провідника або помилки в схемі перемикання можуть призвести до некоректної роботи ПЗВ, появи напруги на корпусах обладнання або аварійного режиму інвертора.

Крок 7: Налаштування режимів роботи

Після фізичного підключення інвертор потрібно правильно налаштувати. Для гібридних моделей задають пріоритет джерел живлення, тип акумулятора, струм заряду, межі розряду, роботу від мережі, заряд від сонця, заряд від мережі, резервний режим, параметри вихідної напруги та частоти.

Наприклад, для будинку можна налаштувати режим, коли вдень спочатку використовується сонячна енергія, потім заряджається акумулятор, а ввечері критичні споживачі живляться від батареї. В іншому сценарії акумулятор тримають майже повним, щоб він був резервом на випадок аварійного відключення електроенергії.

Крок 8: Тестування системи

Після монтажу потрібно перевірити роботу системи в різних режимах: живлення від мережі, живлення від сонячних панелей, заряд акумулятора, перехід у резерв, роботу критичних ліній, поведінку при навантаженні та правильність відключення захистів.

Я завжди рекомендую тестувати не тільки “чи є напруга в розетці”, а й поведінку системи під реальним навантаженням. Потрібно перевірити запуск насоса, роботу котла, холодильника, освітлення, роутера, автоматики та інших важливих споживачів. Саме під навантаженням найчастіше проявляються слабкі місця: просадка напруги, нагрів клем, неправильний автомат або нестача потужності інвертора.

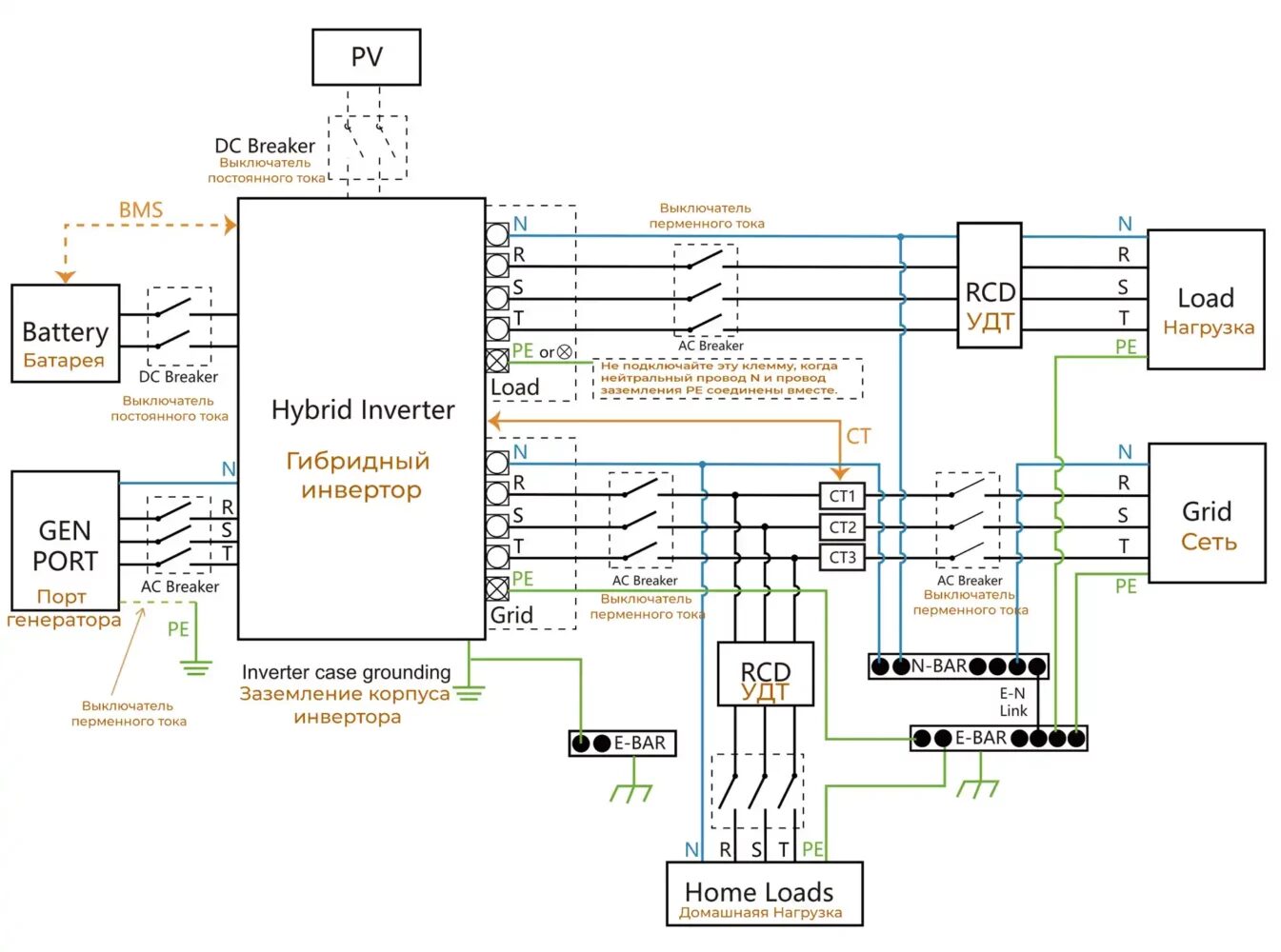

Схема підключення інвертора до мережі

Особливості підключення гібридного інвертора

Гібридний інвертор складніший за звичайний мережевий, тому що працює одразу з кількома джерелами енергії: сонячними панелями, акумулятором, зовнішньою мережею та навантаженням будинку. Через це важливо не просто “завести кабель у щит”, а правильно продумати логіку роботи всієї системи.

Окрема лінія критичного навантаження. На резерв краще виводити тільки найважливіші споживачі: котел, холодильник, насос, освітлення, інтернет, сигналізацію та кілька розеток.
Правильний підбір акумулятора. Ємність батареї має відповідати реальному споживанню. Малий акумулятор швидко розрядиться, а надто великий комплект може бути економічно невиправданим.
Сумісність BMS та інвертора. Для LiFePO4 батарей важлива коректна комунікація між акумулятором та інвертором.
Налаштування пріоритетів. Інвертор може працювати з пріоритетом сонця, батареї, мережі або резерву. Неправильні налаштування зменшують ефективність системи.
Захист AC і DC частини. Потрібні захисні пристрої не тільки на стороні змінного струму, а й на стороні сонячних панелей та акумуляторів.
Байпас або ручне перемикання. Корисно передбачити можливість живлення критичних ліній напряму від мережі при обслуговуванні інвертора.

З власної практики можу сказати: найкраще працюють ті системи, де ще на етапі проєктування чітко визначено, що саме має працювати під час відключення світла. Коли власник хоче “щоб працювало все”, система стає дорожчою, складнішою і часто менш ефективною. Коли є список критичних споживачів, рішення виходить надійнішим і дешевшим.

Які захисти потрібні для інвертора

Інвертор не можна розглядати окремо від електрозахисту. У правильно зібраній системі мають бути передбачені захисти від перевантаження, короткого замикання, витоку струму, перенапруги, помилок заземлення та аварійних режимів.

Автоматичні вимикачі — захищають кабелі та обладнання від перевантаження і короткого замикання.
ПЗВ або дифавтомати — захищають людей від ураження електричним струмом при витоках.
SPD-захист — обмежує імпульсні перенапруги, які можуть пошкодити інвертор та електроніку.
DC-роз’єднувач — дозволяє безпечно відключити сонячні панелі від інвертора.
Запобіжники або DC-автомати — захищають лінії постійного струму.
Реле напруги — допомагає захистити побутову техніку від небезпечної напруги в мережі.
Заземлення — обов’язкова частина безпечної системи, особливо для металевих корпусів, електрощитів і сонячних конструкцій.

Окремо варто сказати про якість з’єднань. Нагрів клем, слабке затягування, тонкий кабель, неякісні наконечники або випадкові скрутки в таких системах неприпустимі. Інвертор може працювати з великими струмами, тому будь-яке слабке місце швидко перетворюється на проблему.

Типові помилки при підключенні інвертора

Більшість проблем із сонячними та резервними системами виникає не через сам інвертор, а через помилки в підборі, монтажі або налаштуванні. Ось найпоширеніші ситуації, з якими доводиться стикатися на практиці.

Підключення всього будинку на резерв без розділення критичних і потужних споживачів.
Неправильний перетин кабелю між акумулятором, інвертором і щитом.
Відсутність захисту на DC-стороні сонячних панелей або батарей.
Помилки з нулем і заземленням, через які некоректно працює ПЗВ або з’являються аварійні режими.
Встановлення інвертора без вентиляції, що призводить до перегріву та зниження потужності.
Невраховані пускові струми насосів, компресорів, холодильників і кондиціонерів.
Неправильний тип акумулятора в налаштуваннях, через що батарея заряджається або розряджається некоректно.
Відсутність байпасу, через що обслуговування інвертора стає незручним.
Монтаж без схеми, коли через кілька місяців уже ніхто не розуміє, який автомат за що відповідає.

Як правильно організувати резервне живлення в будинку

Для більшості приватних будинків оптимальна схема — це не повне живлення всього будинку від інвертора, а окремий щит критичних навантажень. У такий щит виводять тільки ті лінії, які мають працювати під час відключення електроенергії.

До критичних споживачів зазвичай відносять газовий або твердопаливний котел з автоматикою, циркуляційний насос, холодильник, морозильну камеру, освітлення в основних кімнатах, роутер, зарядки, сигналізацію, відеоспостереження, автоматику воріт і одну-дві групи розеток.

Потужні споживачі — електроплита, бойлер, електроопалення, тепла підлога, пральна машина, сушарка, зварювальний апарат — зазвичай не підключаються до резервної групи, якщо система не розрахована спеціально під такі навантаження.

Оптимізація роботи інвертора в домашній мережі

Щоб інвертор працював ефективно, недостатньо просто підключити обладнання. Потрібно правильно налаштувати режими, стежити за навантаженням і розуміти, коли система використовує сонце, коли батарею, а коли бере електроенергію з мережі.

Моніторинг продуктивності. Використовуйте додаток або веб-інтерфейс інвертора, щоб бачити генерацію, споживання, заряд батареї та помилки.
Розумне навантаження вдень. Пральну машину, бойлер або зарядку техніки краще запускати тоді, коли є сонячна генерація.
Обмеження глибини розряду. Для акумулятора бажано налаштувати безпечні межі розряду, щоб продовжити ресурс батареї.
Регулярний огляд щита. Потрібно періодично перевіряти нагрів автоматів, клем, кабелів і корпусу інвертора.
Оновлення прошивки. Для сучасних інверторів оновлення можуть покращувати роботу з батареями, моніторингом і режимами енергоспоживання.
Правильний розподіл фаз. Для трифазних систем важливо рівномірно розподілити навантаження між фазами.

Законодавчі та технічні нюанси підключення до мережі

Якщо інвертор не просто живить окрему резервну лінію, а працює з віддачею електроенергії в загальну мережу, потрібно враховувати вимоги оператора системи розподілу. Для генеруючих установок можуть знадобитися технічні умови, повідомлення ОСР, погодження схеми, відповідність обладнання вимогам безпеки та правильний облік електроенергії.

У побутових системах важливо відрізняти два сценарії: резервне живлення без віддачі в мережу і мережева сонячна електростанція з можливістю генерації в мережу. Це різні технічні та організаційні підходи. Тому перед монтажем потрібно уточнити вимоги саме для вашого регіону, вашого оператора мережі та вашої схеми підключення.

Також потрібно використовувати інвертори з необхідними функціями захисту, зокрема захистом від острівного режиму, контролем параметрів мережі, аварійним відключенням і коректною синхронізацією. Самовільне підключення генерації до загальної мережі без дотримання вимог може бути небезпечним для обладнання, будинку та працівників електромережі.

Економічні переваги правильного підключення інвертора

Правильно підібраний і підключений інвертор дає не тільки комфорт під час відключень, а й реальну економію. Але економічний ефект залежить від типу системи, потужності сонячних панелей, ємності акумулятора, тарифів, режиму споживання та вартості монтажу.

Зменшення споживання з мережі. Частину електроенергії будинок отримує від сонячних панелей.
Резерв під час відключень. Критичні споживачі можуть працювати від акумулятора.
Менше залежності від генератора. Інверторна система працює тихо, без пального та вихлопів.
Гнучке керування енергією. Можна налаштувати заряд батареї від сонця, від мережі або комбіновано.
Захист важливої техніки. Правильно зібрана система знижує ризик аварійних режимів і некоректного живлення.

При цьому не варто розглядати інвертор як чарівний пристрій, який автоматично вирішить усі проблеми з електрикою. Якщо проводка стара, щит зібраний хаотично, немає заземлення або лінії перевантажені, спочатку потрібно привести до ладу електромережу будинку.

Коли потрібен електрик для підключення інвертора

Електрик потрібен у всіх випадках, коли інвертор підключається до домашнього електрощита, сонячних панелей, акумуляторів або загальної мережі. Самостійно можна ознайомитися з характеристиками обладнання, визначити список важливих споживачів і продумати побажання до резерву, але сам монтаж має виконувати спеціаліст.

потрібно встановити гібридний інвертор у приватному будинку;
планується підключення сонячних панелей до інвертора;
потрібно зробити окремий щит резервного живлення;
необхідно підключити LiFePO4 акумулятор;
потрібно розділити критичні та некритичні лінії;
потрібно перевірити заземлення, ПЗВ, автомати та електрощит;
інвертор видає помилки, вимикається або не тримає навантаження;
потрібно підготувати схему підключення для будинку.

FAQ: часті питання про підключення інвертора

Чи можна підключити інвертор до розетки?

Для повноцінного живлення домашньої мережі так робити не можна. Інвертор має підключатися за правильною схемою через захисти, електрощит, окремі лінії або спеціально підготовлений щит резервного живлення. Підключення “через вилку в розетку” може бути небезпечним.

Чи буде інвертор працювати, коли немає світла?

Це залежить від типу інвертора. Мережевий інвертор без акумулятора зазвичай не працює при зникненні мережі. Гібридний або автономний інвертор з акумулятором може живити резервні лінії під час відключення електроенергії.

Який інвертор краще для приватного будинку?

Якщо потрібна тільки економія від сонячних панелей — може підійти мережевий інвертор. Якщо потрібне резервне живлення під час відключень — краще розглядати гібридний інвертор з акумулятором і окремими критичними лініями.

Чи потрібне заземлення для інвертора?

Так, заземлення є важливою частиною безпечної системи. Потрібно перевірити контур заземлення, PE-провідник, правильність підключення корпусів обладнання, електрощита та металевих конструкцій сонячних панелей.

Що краще: генератор чи інвертор з акумулятором?

Генератор підходить для тривалого живлення при наявності пального, але він шумить, потребує обслуговування та вентиляції. Інвертор з акумулятором працює тихо, автоматично й без вихлопів, але час роботи залежить від ємності батареї та навантаження. Часто найкраще рішення — комбінована система.

Чому інвертор вимикається під навантаженням?

Причин може бути кілька: перевищення потужності, високий пусковий струм насоса або компресора, слабкий акумулятор, малий перетин кабелю, поганий контакт, помилки BMS, перегрів або неправильні налаштування. Потрібна діагностика всієї системи, а не тільки самого інвертора.

Висновок

Підключення інвертора до мережі — це відповідальний етап створення сонячної або резервної системи живлення. Щоб інвертор працював стабільно й безпечно, потрібно правильно підібрати тип пристрою, розрахувати навантаження, перевірити електрощит, зробити заземлення, встановити захисти, розділити критичні лінії та налаштувати режими роботи.

Найкращий результат дає не випадковий монтаж, а продумана система: сонячні панелі, гібридний інвертор, LiFePO4 акумулятор, BMS, DC/AC захист, заземлення, окремий щит резервного живлення та зрозуміла схема. Тоді будинок отримує не просто “інвертор на стіні”, а реальну енергонезалежність, захист від відключень і більш раціональне використання електроенергії.

Якщо ви плануєте встановити інвертор у будинку, не починайте з покупки обладнання. Спочатку варто перевірити електромережу, визначити критичні споживачі, оцінити стан щита й заземлення, а вже потім підбирати інвертор, акумулятор і схему підключення. Саме такий підхід економить гроші, зменшує ризики та робить систему надійною в реальних умовах.
