Перемикач мережа — генератор безпечно переводить живлення будинку з електромережі на резервне джерело та не допускає одночасного з’єднання двох джерел.
Неправильне підключення створює ризик пожежі, ураження струмом і зворотної подачі напруги в зовнішню мережу. Окрема небезпека — чадний газ: генератор не можна запускати в приміщенні або біля вікон, дверей і повітрозаборів. Підключення генератора через перекидний рубильник має відповідати проєкту резервного живлення, навантаженню та паспортним даним обладнання.
Богдан Гнатюк пояснює, чим відрізняються ручне перемикання мережа — генератор і автоматичне введення резерву, як оцінити сумісність апаратів та коли потрібен кваліфікований електрик. Самостійно працювати під напругою, втручатися в щит або підключати генератор через розетку не можна.
Навіщо потрібен перемикач мережа — генератор
Перемикач мережа — генератор потрібен, щоб безпечно вибирати одне джерело живлення для будинку: загальну електромережу або резервний генератор. Його головне завдання — не допустити одночасного з’єднання джерел. Без такого розділення можливі зворотна подача напруги в зовнішню мережу, ураження струмом, перегрівання проводки та пожежа.
Окремий автоматичний вимикач захищає електричне коло від небезпечних режимів, але сам по собі не замінює пристрій перемикання джерел. Так само питання «що таке опір струму» не дає достатньої інформації для вибору обладнання: потрібно враховувати схему будинку, навантаження, тип генератора, захисні апарати та паспортні вимоги виробників.
Для приватного будинку з перебоями електропостачання перемикач генератор мережа допомагає подавати резервне живлення лише на передбачені проєктом кола. Це можуть бути освітлення, опалювальне обладнання або інші важливі споживачі. Конкретний склад навантаження визначають після огляду та розрахунку.
Богдан Гнатюк наголошує: генератор не можна підключати через побутову розетку. Двигун не запускають у будинку, гаражі чи біля повітрозабору через ризик отруєння чадним газом. Втручатися у щит або працювати під напругою без кваліфікації також не можна. Схему введення резерву має перевірити фахівець, а за потреби — виконати вимірювання та оцінити стан проводки.
Ручне і автоматичне введення резерву
Введення резерву може бути ручним або автоматичним. В обох випадках головні ризики — пожежа через перевантаження чи несправні контакти, ураження струмом і отруєння чадним газом. Генератор не можна запускати в будинку, гаражі або поруч із вікнами та повітрозаборами. Підключення через звичайну розетку неприпустиме: воно може спричинити зворотну подачу напруги в зовнішню мережу.
| Варіант | Як працює | Кому підходить | Обмеження |
|---|---|---|---|
| Ручне перемикання мережа генератор | Власник запускає генератор і переводить комутаційний апарат у потрібне положення за затвердженою послідовністю. | Будинку, де перебої трапляються нечасто, а присутність людини під час запуску прийнятна. | Потрібні дисципліна, зрозуміле маркування та дотримання інструкції. Живлення не відновиться без участі користувача. |
| Автоматичне введення резерву | Система контролює основне живлення та керує запуском і перемиканням без звичайного ручного втручання. | Об’єктам, де важливе швидке відновлення живлення або немає постійного чергування. | Потребує сумісного генератора, правильно спроєктованої автоматики, налагодження та регулярних перевірок. |
Перекидний автомат для генератора не слід вибирати лише за зовнішнім виглядом. Його застосування визначають проєкт, схема заземлення, характер навантаження та паспортні дані обладнання. Пояснення Що таке електричний струм допомагає зрозуміти базові терміни, але не замінює електротехнічної кваліфікації.
Власник може виконувати тільки передбачені виробником зовнішні операції. Відкривати щит, торкатися провідників або працювати під напругою не можна. Якщо потрібна перевірка контактів і з’єднань Суми чи в іншому населеному пункті, слід залучити кваліфікованого електрика для огляду та вимірювань.
Захист від одночасного з’єднання джерел
Одночасне з’єднання генератора із зовнішньою мережею створює ризик пожежі, ураження струмом і пошкодження обладнання. Зворотна подача напруги може вийти за межі будинку та становити небезпеку для працівників, які ремонтують лінію. Небезпечним є і несинхронізоване з’єднання двох джерел живлення.

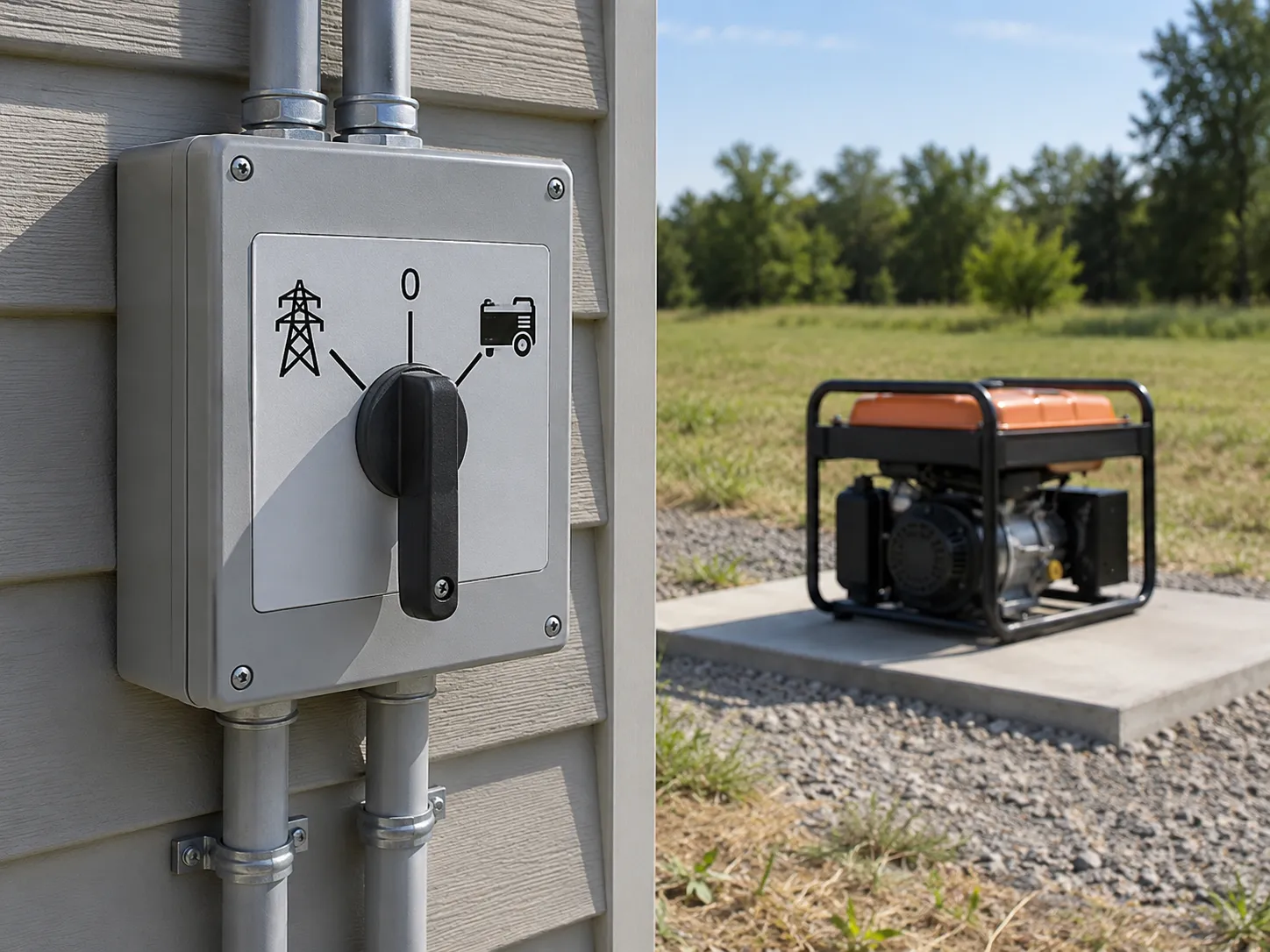

Щоб цього не сталося, перемикач генератор мережа повинен мати механічне або електричне блокування. Воно не дозволяє ввімкнути обидва вводи одночасно. Безпечна послідовність передбачає три стани: живлення від мережі, повне відключення обох джерел і живлення від генератора. Саме проміжне положення «вимкнено» забезпечує розрив одного кола до підключення іншого.
Підключення генератора через перекидний рубильник не повинно виконуватися через звичайну розетку або саморобний кабель із двома вилками. Такий спосіб обходить штатні захисні рішення та допускає зворотну подачу напруги. Також не можна фіксувати контакти вручну чи блокувати захист.
Правильність схеми неможливо визначити лише за положенням рукоятки. Кваліфікований електрик має оглянути щит, перевірити відповідність апарата проєкту та виконати потрібні вимірювання. Запит на послугу на кшталт «перевірка контактів і з’єднань Суми» варто уточнювати: потрібна саме діагностика всієї системи резервного вводу, а не лише підтягування клем. Окреме обслуговування генератора не замінює перевірку перемикача, кабелів, захисних апаратів і заземлення.
Як обрати апарат за проєктом
Перемикач мережа генератор обирають не лише за потужністю генератора. Апарат має відповідати схемі будинку, типу вводу, навантаженню та способу організації резервного живлення. Тому перед купівлею потрібні огляд щита, перевірка документації й електричні вимірювання, виконані кваліфікованим спеціалістом.
| Що перевірити | Чому це важливо |
|---|---|
| Кількість фаз і схема перемикання | Визначає кількість полюсів апарата та порядок комутації провідників. Рішення щодо нейтралі приймають лише за проєктом. |
| Робоче й пускове навантаження | Насоси, холодильники та інше обладнання з двигунами можуть мати значні пускові струми. Потрібен розрахунок, а не оцінка «на око». |
| Паспортні дані | Звіряють призначення, номінальні параметри, категорію застосування, схему підключення та вимоги виробника для конкретної моделі. |
| Умови встановлення | У щиті має бути достатньо місця для монтажу, огляду й обслуговування. Виконання корпусу добирають відповідно до середовища. |
| Узгодження із захистом | Перекидний автомат для генератора не замінює всі захисні пристрої. Їхню сумісність перевіряють у межах повної схеми. |
Якщо паспорт або офіційна схема недоступні, а сторінка виробника показує «помилка 404», це не підстава вгадувати характеристики за фотографією чи описом продавця. Слід запросити документацію або вибрати модель із доступними підтвердженими даними.
Окремого проєктного рішення потребує підключення інвертора до мережі: не кожен інвертор є резервним джерелом і не кожна схема сумісна зі звичайним перемикачем. Остаточний вибір апарата роблять після визначення навантажень, перевірки заземлення та вимірювання параметрів мережі.
Типові небезпечні помилки
Найсерйозніші наслідки неправильного резервного живлення — пожежа, ураження струмом і отруєння чадним газом. Небезпека може виникнути ще до перемикання навантаження: через помилкове підключення, пошкоджений кабель, перевантаження або роботу двигуна в невідповідному місці.
| Помилка | Можливий ризик | Безпечна дія |
|---|---|---|
| Живлення будинку через звичайну розетку | Зворотна подача напруги в зовнішню мережу, ураження людей, пожежа | Не використовувати такий спосіб. Ввід резерву від генератора має виконуватися через передбачене проєктом комутаційне обладнання |
| Самостійне втручання в електрощит | Контакт із частинами під напругою, коротке замикання, пошкодження захисту | Зупинити роботи та запросити кваліфікованого електрика для огляду й вимірювань |
| Запуск генератора в гаражі, підвалі або біля повітрозабору | Накопичення чадного газу, який не має кольору й запаху | Розміщувати обладнання лише у безпечному місці відповідно до паспорта виробника |
| Перевантаження генератора або кабелю | Перегрівання ізоляції, несправність обладнання, пожежа | Звірити навантаження з проєктом і паспортними даними конкретного обладнання |
Поширена помилка — вважати, що перекидний автомат для генератора є звичайним захисним автоматом. Запит «Шо таке автоматичний вимикач» стосується іншого апарата: він захищає коло, але сам по собі не гарантує безпечного розділення двох джерел. Ручне перемикання мережа генератор повинно унеможливлювати їх одночасне з’єднання.
- Не обходити блокування та захисні пристрої.
- Не торкатися щита, кабелів або генератора мокрими руками.
- Не виконувати газові переробки самостійно.
- За запаху горілої ізоляції, нагрівання, іскріння чи нестабільної роботи негайно припинити використання та звернутися до фахівця.
Перевірка й обслуговування системи
Систему резервного живлення потрібно перевіряти регулярно та після ремонту, аварійного вимкнення або змін у домашній електромережі. Мета перевірки — вчасно виявити нагрівання, пошкодження контактів і несправність блокування. Такі дефекти можуть спричинити пожежу, ураження струмом або небезпечну зворотну подачу напруги.
Власник може виконати лише зовнішній огляд без відкривання щита. Варто звернути увагу на запах горілої ізоляції, потемніння корпусу, тріск, гудіння, сліди вологи та незвично гарячі поверхні. Якщо помічено хоча б одну ознаку, систему слід вимкнути без ризику для людини й запросити кваліфікованого електрика.
- Перевірити, чи немає видимих пошкоджень кабелів, вилок і корпусів.
- Переконатися, що генератор стоїть надворі, далеко від вікон, дверей і повітрозаборів.
- Виконувати пробний запуск лише за процедурою, передбаченою проєктом та інструкціями виробників.
- Записувати дату перевірки, виявлені ознаки та проведені роботи.
- Після тривалої перерви замовити професійний огляд перед використанням резерву.
Електрик має перевірити затягування з’єднань, захисні апарати, заземлення, порядок перемикання та неможливість одночасного з’єднання джерел. За потреби проводяться вимірювання напруги, опору ізоляції та параметра «сила струму» під контрольованим навантаженням. Самостійно працювати у відкритому щиті або під напругою не можна.
Періодичність обслуговування визначають проєкт, паспортні дані конкретного обладнання та умови експлуатації. Універсальний строк без відомостей про модель назвати неможливо. Газові з’єднання, якщо вони є в системі, перевіряє лише відповідний кваліфікований фахівець.
Часті запитання
Чим небезпечне неправильне підключення генератора?
Основні ризики — пожежа, ураження струмом і отруєння чадним газом. Підключення через звичайну розетку може спричинити зворотну подачу напруги в зовнішню мережу та створити небезпеку для людей. Перевантажені або неправильно підібрані кабелі здатні перегріватися. Генератор не можна запускати в приміщенні чи поруч із вікнами, дверима та повітрозаборами.
Для чого потрібен перемикач мережа — генератор?
Перемикач генератор — мережа вибирає, від якого джерела живитиметься будинок. Його ключове завдання — не допустити одночасного з’єднання генератора із зовнішньою електромережею. Ручне перемикання мережа — генератор виконує користувач, а автоматичний ввід резерву від генератора може змінювати джерело без ручної команди, якщо це передбачено проєктом.
Як вибрати перекидний автомат для генератора?
Вибір роблять за схемою резервного живлення, типом мережі, складом навантаження та паспортними даними обладнання. Важливі також сумісність із захистом, спосіб перемикання, умови розміщення і можливість обслуговування. Самої назви «перекидний автомат для генератора» недостатньо: потрібні огляд щита, перевірка проєкту та електричні вимірювання, виконані кваліфікованим електриком.
Чи можна самостійно підключити генератор через перекидний рубильник?
Без електротехнічної кваліфікації втручатися у щит і працювати під напругою не слід. Підключення генератора через перекидний рубильник потребує правильної схеми, узгодженого захисту, перевірки кабелів і контролю відсутності зворотної подачі. Монтаж та вимірювання має виконати кваліфікований спеціаліст. Користувачеві варто обмежитися діями, прямо передбаченими інструкціями виробників установленого обладнання.
Де безпечно встановлювати генератор у приватному будинку?
Генератор із двигуном внутрішнього згоряння розміщують зовні, у місці, де вихлоп не потрапить у будинок, гараж або систему вентиляції. Не можна запускати його в закритому приміщенні чи біля повітрозабору. Потрібно врахувати захист від опадів без блокування вентиляції, пожежну безпеку, доступ для обслуговування та вимоги інструкції конкретної моделі.
