У сучасному будинку інвертор вже не сприймається як “додаткова коробка біля акумулятора”. Це ключовий елемент системи резервного живлення, сонячної електростанції або комбінованої енергосистеми, де є сонячні панелі, акумуляторні батареї, електричний щиток, автоматичні вимикачі, ПЗВ, реле напруги, захист від перенапруги та окремі лінії для важливих споживачів. Правильне підключення інвертора до щитка напряму впливає на безпеку, стабільність роботи техніки й ресурс самого обладнання.

З практики можу сказати: більшість проблем з інверторами виникає не через сам інвертор, а через помилки в підключенні — неправильно підібраний кабель, відсутність захисної автоматики, слабке заземлення, плутанина з нулем і фазою, підключення “весь будинок на інвертор” без розрахунку навантаження. Тому перед монтажем важливо не просто купити інвертор, а правильно спланувати схему: що саме він буде живити, яка потужність потрібна, де буде встановлений, як буде підключений до щитка і які пристрої захисту повинні стояти між інвертором, мережею та споживачами.

У цій статті розглянемо, як грамотно підійти до підключення інвертора до електричного щитка, які типи інверторів бувають, що врахувати при виборі кабелю, автоматики, акумуляторів, заземлення, резервних ліній та захисту від аварійних режимів.

Що таке інвертор і яку роль він виконує в електросистемі

Інвертор — це пристрій, який перетворює постійний струм DC у змінний струм AC. У побутових системах він найчастіше перетворює енергію від акумулятора або сонячних панелей у стандартну напругу 220–230 В для живлення побутової техніки, освітлення, котла, насосів, холодильника, роутера, системи відеоспостереження чи іншого обладнання.

Якщо говорити простіше, інвертор — це “міст” між джерелом енергії та вашою домашньою мережею. Він може працювати як частина резервного живлення будинку, як елемент сонячної електростанції або як частина гібридної системи, де одночасно використовуються електромережа, акумулятори та сонячні панелі.

У реальних об’єктах я часто бачу три сценарії: інвертор живить лише окрему групу важливих споживачів, інвертор працює разом із сонячними панелями, або інвертор підключений як резервне джерело для приватного будинку. Найнадійніший варіант — не підключати до нього все підряд, а винести в щитку окремі лінії: освітлення, холодильник, газовий котел, насос, інтернет, кілька розеток для критичних потреб.

Основні типи інверторів для будинку

Перед підключенням інвертора до щитка потрібно розуміти, який саме тип обладнання використовується. Від цього залежить схема підключення, набір захистів, наявність акумуляторів, робота з мережею та можливість підключення сонячних панелей.

Автономний інвертор

Автономний інвертор працює від акумуляторних батарей і не віддає електроенергію в зовнішню мережу. Його часто використовують для резервного живлення: коли зникає напруга в мережі, живлення переходить на акумулятори. Такий варіант підходить для будинку, дачі, гаража, котельні або невеликого об’єкта, де потрібно забезпечити роботу базових приладів під час відключень.

Мережевий інвертор

Мережевий інвертор використовується переважно в сонячних електростанціях. Він перетворює енергію від сонячних панелей і синхронізується з електромережею. Такий інвертор зазвичай не працює без зовнішньої мережі, якщо в системі немає окремого резервного контуру або акумуляторного блоку. Для побутового резервного живлення сам по собі мережевий інвертор не завжди підходить.

Гібридний інвертор

Гібридний інвертор поєднує можливості мережевого та автономного обладнання. Він може працювати з сонячними панелями, акумуляторами та зовнішньою мережею. Саме гібридні інвертори найчастіше встановлюють у приватних будинках, коли власник хоче мати і резервне живлення, і можливість використовувати сонячну енергію.

З досвіду монтажів, гібридний інвертор найзручніший для будинку, але й найвимогливіший до правильної схеми. Потрібно грамотно розділити мережевий ввід, вихід інвертора, резервні групи, акумулятори, сонячні панелі, заземлення, захисну автоматику та налаштування режимів роботи.

Вибір підходящого інвертора для підключення до щитка

Перш ніж планувати монтаж інвертора, потрібно правильно підібрати його під реальні потреби об’єкта. Не варто орієнтуватися тільки на красиву цифру потужності в назві. Важливі номінальна потужність, пікова потужність, напруга акумуляторної групи, тип синусоїди, наявність MPPT-контролера, робота з LiFePO4, AGM або GEL акумуляторами, час перемикання та можливість підключення до електричного щитка.

Потужність інвертора. Інвертор повинен витримувати сумарне навантаження тих приладів, які будуть до нього підключені. Для котла, освітлення, холодильника, роутера й кількох розеток може вистачити однієї потужності, а для насоса, бойлера, електроплити чи кондиціонера потрібен зовсім інший розрахунок.
Пікове навантаження. Двигуни насосів, холодильників, компресорів і деякої техніки під час запуску короткочасно споживають більше, ніж у робочому режимі. Якщо це не врахувати, інвертор може йти в помилку або вимикатися.
Тип інвертора. Для резервного живлення підходить автономний або гібридний інвертор. Для сонячної станції без акумуляторів частіше використовують мережевий. Для будинку з акумуляторами та сонячними панелями найчастіше обирають гібридний.
Форма вихідної напруги. Для побутової техніки, котлів, насосів і електроніки краще використовувати інвертор із чистою синусоїдою. Модифікована синусоїда може створювати шум, перегрів або нестабільну роботу обладнання.
Напруга акумуляторної системи. Інвертори можуть працювати з 12 В, 24 В або 48 В акумуляторними збірками. Для потужніших систем частіше використовують 48 В, бо це зменшує струми та навантаження на кабелі.
Сумісність з акумуляторами. Важливо перевірити, чи підтримує інвертор LiFePO4, AGM, GEL або інші типи батарей, чи є зв’язок з BMS, які доступні режими заряджання та захисту.
Наявність MPPT-контролера. Якщо планується підключення сонячних панелей, важливо враховувати діапазон напруги PV-входу, максимальний струм, кількість MPPT-трекерів і допустиму потужність сонячного масиву.
Режими роботи. Корисні режими — пріоритет мережі, пріоритет сонця, пріоритет акумулятора, режим байпасу, резервний вихід EPS або UPS, заряджання від мережі чи генератора.

На практиці я завжди раджу спочатку скласти список приладів, які мають працювати під час відключення електроенергії. Після цього вже підбирається інвертор, акумулятор, кабель, автоматика й схема щитка. Якщо зробити навпаки — купити інвертор “на око”, а потім під нього підлаштовувати будинок — часто виходить дорожче і менш надійно.

Що потрібно врахувати перед підключенням інвертора до електричного щитка

Підключення інвертора до щитка — це не просто під’єднання двох кабелів. Потрібно визначити, які групи будуть резервними, як буде відбуватися перемикання між мережею та інвертором, чи потрібен окремий щиток резервного живлення, який буде захист від короткого замикання, перевантаження, витоку струму, перенапруги та помилок у роботі мережі.

Стан існуючого щитка. Старий щиток з алюмінієвою проводкою, слабкими автоматами або хаотичним розведенням краще спочатку привести до нормального стану.
Тип електромережі. Потрібно враховувати однофазну або трифазну мережу, систему заземлення, наявність PEN, PE і N провідників, стан заземлювального контуру.
Резервні групи. Не завжди правильно підключати весь будинок до інвертора. Часто краще виділити окремі лінії: котел, освітлення, холодильник, насос, роутер, сигналізація, відеоспостереження.
Переріз кабелю. Кабель підбирається за потужністю, струмом, довжиною лінії, способом прокладання та умовами охолодження. Недостатній переріз призводить до нагрівання, втрат і ризику пошкодження ізоляції.
Захисна автоматика. У схемі можуть використовуватись автоматичні вимикачі, дифавтомати, ПЗВ, обмежувачі перенапруги, DC-запобіжники, DC-автомати, роз’єднувачі, реле напруги.
Нейтраль і заземлення. Це одна з найважливіших частин. Неправильне підключення нуля, землі або перемикання нейтралі може призвести до некоректної роботи ПЗВ, появи напруги на корпусах і небезпечних ситуацій.
Вентиляція та місце монтажу. Інвертор не можна встановлювати в закритій ніші без охолодження, біля джерел тепла, у сирому приміщенні або там, де на нього може потрапити пил і волога.

Підготовка до монтажу інвертора

Перед початком робіт потрібно підготувати не тільки інструмент, а й саму схему підключення. Для якісного монтажу потрібне розуміння, де буде ввід з мережі, де буде вихід інвертора, які автомати захищають лінії, де розташовані акумулятори, чи є сонячні панелі, чи потрібен окремий резервний щиток.

Вимкніть живлення. Перед будь-якими роботами в електрощитку необхідно відключити живлення та перевірити відсутність напруги.
Перевірте щиток. Потрібно оцінити стан автоматів, шин N і PE, клем, кабелів, місця для додаткової автоматики та можливість розділення груп.
Підготуйте схему. Варто заздалегідь намалювати схему підключення інвертора, акумуляторів, сонячних панелей, резервних ліній і захисних пристроїв.
Підберіть кабелі. Окремо підбирається кабель для AC-частини, DC-частини, акумуляторів, заземлення та сонячних панелей.
Підготуйте захист. Для інвертора можуть знадобитися автоматичні вимикачі, DC-захист, AC-захист, SPD, ПЗВ або дифавтомати, залежно від конкретної схеми.
Перевірте інструкцію виробника. У різних інверторів можуть відрізнятися вимоги до підключення нейтралі, заземлення, акумуляторів, PV-входів і резервного виходу.
Підготуйте місце монтажу. Потрібна міцна стіна, нормальна вентиляція, доступ до обслуговування, захист від вологи, пилу та механічних пошкоджень.

Важливий момент з практики: інвертор не варто встановлювати впритул до стелі, у шафу без вентиляції або над акумуляторами без нормального доступу. Під час роботи він нагрівається, а при поганому охолодженні швидше зношується, частіше йде в помилки й може знижувати потужність.

Схема підключення інвертора до щитка: загальний принцип

Типова схема підключення інвертора до електричного щитка залежить від типу обладнання, але загальна логіка така: мережевий ввід заходить у головний щиток, далі через захисну автоматику подається на інвертор або резервний контур, а вихід інвертора живить окремі групи споживачів. Якщо є акумулятори, вони підключаються до DC-входу інвертора через відповідні кабелі, запобіжники або роз’єднувачі. Якщо є сонячні панелі — PV-лінія підключається через DC-захист і, за потреби, обмежувачі перенапруги.

У побутових системах часто роблять окремий щиток резервного живлення. У нього виносять тільки ті лінії, які мають працювати від інвертора: освітлення, котел, холодильник, роутер, насос, декілька розеток. Це зручніше, безпечніше й дозволяє не перевантажувати інвертор пральною машиною, бойлером, електроплитою або іншими потужними споживачами.

Якщо інвертор має вбудований байпас, він може пропускати живлення від мережі напряму на навантаження, а при відключенні електроенергії переходити на акумулятори. Якщо байпасу немає або схема складніша, можуть використовуватись перемикачі навантаження, АВР, контактори або окремі ручні перемикачі. Конкретне рішення залежить від моделі інвертора та будови щитка.

Процес підключення інвертора до щитка

Нижче наведений загальний порядок робіт. Він не замінює інструкцію виробника й не є універсальною схемою для всіх моделей. Роботи в електрощитку повинні виконуватись тільки з дотриманням правил електробезпеки та після перевірки конкретної схеми.

Крок 1: Вибір місця та монтаж інвертора

Інвертор встановлюють на міцну вертикальну поверхню з урахуванням ваги обладнання, відступів для вентиляції та доступу до клем. Поруч не повинно бути легкозаймистих матеріалів, джерел вологи, сильного пилу чи високої температури.

Позначте місце кріплення відповідно до монтажного шаблону або інструкції.
Закріпіть кронштейн або монтажну панель.
Перевірте, щоб корпус інвертора не мав перекосу й був надійно зафіксований.
Залиште достатній простір з боків, зверху та знизу для охолодження.

Я не рекомендую встановлювати інвертор у житловій кімнаті, якщо він має активне охолодження. Вентилятори можуть шуміти, особливо під навантаженням або під час заряджання акумуляторів.

Крок 2: Підготовка лінії від щитка до інвертора

Для підключення інвертора до щитка прокладають окрему лінію відповідного перерізу. Вона повинна бути захищена автоматичним вимикачем. Якщо інвертор працює як резервне джерело, важливо чітко розділити вхід інвертора та його вихід, щоб не допустити подачі напруги назад у мережу або на неправильну групу споживачів.

Визначте, звідки буде подаватися живлення на вхід інвертора.
Встановіть автоматичний вимикач для захисту лінії.
Прокладіть кабель від щитка до інвертора з урахуванням навантаження та довжини траси.
Підпишіть кабелі та автомати, щоб у майбутньому не було плутанини.

Крок 3: Підключення виходу інвертора до резервних груп

Вихід інвертора бажано підключати не до всього будинку, а до окремих резервних груп. Це дозволяє контролювати навантаження та захищає інвертор від перевантаження. Наприклад, в окремий резервний контур можна винести освітлення, газовий котел, холодильник, циркуляційний насос, роутер, домофон, відеоспостереження та кілька розеток.

Визначте групи, які повинні працювати під час відключення електроенергії.
Відокремте ці лінії в щитку або зберіть окремий резервний щиток.
Підключіть вихід інвертора до резервної шини через захисну автоматику.
Перевірте, щоб потужні споживачі не потрапили на резервний контур випадково.

Одна з типових помилок — залишити на резервній лінії бойлер, електрочайник, пральну машину або теплу підлогу. Після зникнення мережі та переходу на акумулятор така система швидко перевантажує інвертор або розряджає батарею за короткий час.

Крок 4: Підключення акумуляторів

Акумуляторна частина — одна з найвідповідальніших. Тут працюють великі струми, тому важливі правильний переріз кабелю, надійні клеми, запобіжники, полярність, BMS і якісний контакт. Для інверторів використовують LiFePO4, AGM, GEL або інші типи акумуляторів, але зараз для домашніх систем найчастіше обирають LiFePO4 через більший ресурс, стабільність і глибину розряду.

Перевірте напругу акумуляторної системи: 12 В, 24 В або 48 В.
Підберіть кабель за струмом і довжиною.
Встановіть запобіжник або DC-автомат біля акумулятора.
Перевірте полярність перед підключенням до інвертора.
Налаштуйте параметри заряджання відповідно до типу батареї.

З власного досвіду: слабко затягнуті клеми на акумуляторі — дуже небезпечна річ. Контакт гріється, з’являється просідання напруги, інвертор може видавати помилки або вимикатися під навантаженням. Після монтажу всі силові з’єднання потрібно перевірити, але без надмірного перетягування, щоб не пошкодити клеми.

Крок 5: Підключення сонячних панелей до інвертора

Якщо інвертор гібридний і має PV-вхід, до нього можна підключити сонячні панелі. У цьому випадку потрібно враховувати напругу холостого ходу, робочий струм, кількість панелей у стрінгу, параметри MPPT-контролера, кабель для сонячних панелей, MC4-конектори та DC-захист.

Перевірте допустимий діапазон напруги PV-входу інвертора.
Розрахуйте кількість панелей у стрінгу.
Використовуйте кабель для сонячних систем, стійкий до ультрафіолету та зовнішніх умов.
Передбачте DC-роз’єднувач, запобіжники та захист від перенапруги.
Перевірте полярність перед підключенням до інвертора.

Поширена помилка — підключати сонячні панелі без перевірки максимальної напруги на холоді. У морозну погоду напруга панелей може бути вищою, ніж у паспортних умовах, тому запас по PV-входу потрібно рахувати уважно.

Крок 6: Встановлення захисної автоматики

Захист інвертора та ліній — обов’язкова частина монтажу. У схемі можуть використовуватись різні пристрої залежно від типу системи: автоматичні вимикачі, ПЗВ, дифавтомати, DC-автомати, запобіжники, SPD, перемикач навантаження, реле напруги, контактори або АВР.

Автоматичний вимикач захищає кабель і обладнання від перевантаження та короткого замикання.
ПЗВ реагує на витік струму та підвищує захист людини від ураження електричним струмом.
Дифавтомат поєднує функції автомата і ПЗВ.
SPD захищає обладнання від імпульсних перенапруг.
DC-захист використовується на лініях акумуляторів і сонячних панелей.
Перемикач навантаження дозволяє безпечно перемикати джерело живлення.

Не можна ставити автомати “із запасом” без розрахунку. Автомат має захищати кабель, а не просто не вибивати при перевантаженні. Якщо кабель розрахований на один струм, а автомат поставлений значно більший, кабель може перегріватися ще до того, як захист спрацює.

Крок 7: Заземлення інвертора

Заземлення інвертора — критично важливий елемент безпеки. Корпус інвертора повинен бути підключений до захисного провідника PE відповідно до схеми виробника та системи заземлення будинку. Також потрібно враховувати, як у конкретному інверторі реалізована нейтраль на виході, чи є перемикання N, чи потрібне з’єднання N-PE у певному режимі.

Саме на цьому етапі часто виникають помилки. Наприклад, ПЗВ може не працювати коректно, якщо неправильно організована нейтраль. Або на корпусах техніки може з’являтися небезпечна напруга через відсутність нормального PE-провідника. Тому заземлення не можна робити “як вийде” — його потрібно перевіряти приладами.

Крок 8: Налаштування інвертора

Після фізичного підключення потрібно налаштувати інвертор. У меню задають тип акумулятора, напругу заряджання, струм заряджання, пріоритет джерел, режим роботи від мережі, сонця або батареї, межі розряду, параметри байпасу, частоту, напругу та інші функції.

Виберіть тип акумулятора: LiFePO4, AGM, GEL або користувацький режим.
Встановіть правильні параметри заряджання та розряду.
Налаштуйте пріоритет джерела живлення.
Перевірте режим роботи байпасу або резервного виходу.
Підключіть моніторинг через Wi-Fi, RS485, CAN або інший інтерфейс, якщо він передбачений.

На об’єктах я завжди перевіряю не тільки те, що інвертор “увімкнувся”, а й те, як він поводиться при зникненні мережі, при поверненні напруги, при запуску насоса або холодильника, при заряджанні акумуляторів і при роботі під навантаженням.

Які споживачі краще підключати до інвертора

Інвертор має обмежену потужність, а акумулятор — обмежену ємність. Тому важливо правильно вибрати пріоритетні споживачі. У більшості будинків немає сенсу живити від інвертора все. Краще залишити тільки ті прилади, які справді потрібні під час відключення електроенергії.

Споживач	Чи варто підключати до інвертора	Коментар
Газовий котел	Так	Потребує стабільної синусоїди та правильного заземлення
Холодильник	Так	Потрібно врахувати пусковий струм компресора
Освітлення	Так	Бажано винести частину світла на резервну лінію
Роутер, інтернет, сигналізація	Так	Невелике навантаження, але важливе для комфорту
Насос	Залежить від потужності	Потрібно врахувати запуск двигуна
Бойлер	Зазвичай ні	Велике споживання, швидко розряджає акумулятор
Електроплита	Ні	Потребує дуже потужної системи
Пральна машина	Зазвичай ні	Має нагрів і двигун, може перевантажувати систему
Кондиціонер	Тільки після розрахунку	Потрібен інвертор із запасом по потужності

Типові помилки при підключенні інвертора до щитка

Помилки в підключенні можуть призвести до відключень, перегріву, пошкодження інвертора, некоректної роботи ПЗВ або навіть пожежі. Нижче — найпоширеніші проблеми, які зустрічаються на практиці.

Підключення всього будинку без розрахунку. Інвертор не витримує одночасне вмикання потужних споживачів і йде в аварію.
Неправильний переріз кабелю. Кабель гріється, з’являються втрати, можливе пошкодження ізоляції.
Відсутність DC-захисту. Акумуляторні та сонячні лінії залишаються без належного захисту.
Плутанина з нулем і землею. ПЗВ працює некоректно або взагалі не виконує свою функцію.
Відсутність підписів у щитку. Через кілька місяців незрозуміло, який автомат за що відповідає.
Слабкі контакти. Клеми гріються, з’являються помилки, просідання напруги, нестабільна робота.
Монтаж без вентиляції. Інвертор перегрівається, шумить, знижує потужність або вимикається.
Неправильні налаштування акумулятора. Батарея швидше зношується або не заряджається повністю.
Відсутність захисту від перенапруги. Імпульси в мережі або на PV-лінії можуть пошкодити електроніку.
Самовільне втручання без досвіду. Робота в щитку без розуміння схеми створює ризик для людини та обладнання.

Безпека при роботі з інвертором і електрощитком

Підключення інвертора до електричного щитка пов’язане з роботою під небезпечною напругою. Крім AC-частини 220–230 В, у системі можуть бути акумулятори з великими струмами та сонячні панелі з високою DC-напругою. Тому самостійний монтаж без досвіду може бути небезпечним.

Завжди вимикайте живлення перед роботами в щитку.
Перевіряйте відсутність напруги мультиметром або індикатором, а не тільки положенням автомата.
Не торкайтесь відкритих провідників і клем без перевірки.
Використовуйте ізольований інструмент і засоби індивідуального захисту.
Не працюйте у вологому приміщенні або при пошкодженій ізоляції.
Не змінюйте схему навмання, якщо не розумієте роботу нейтралі, заземлення, ПЗВ і байпасу.
Не перевищуйте допустиме навантаження інвертора, кабелю та автоматів.
Після монтажу перевіряйте систему під навантаженням, а не тільки в режимі холостого ходу.

Як електрик, я ставлюсь до інверторів так само серйозно, як до електрощита. Це не побутовий подовжувач, а силове обладнання, яке працює з великими струмами, акумуляторами, автоматикою та різними джерелами живлення. Тут краще один раз зробити правильно, ніж потім шукати причину запаху гару, перегріву клем або постійних аварійних відключень.

Оптимізація роботи інвертора після підключення

Після монтажу важливо не забути про обслуговування та контроль. Навіть якісний інвертор потребує нормальних умов роботи, чистої вентиляції, правильних налаштувань і періодичної перевірки контактів.

Регулярно очищуйте вентиляційні отвори. Пил погіршує охолодження і підвищує температуру всередині корпусу.
Контролюйте навантаження. Не вмикайте одночасно потужні прилади, якщо вони не розраховані під вашу систему.
Слідкуйте за станом акумуляторів. Перевіряйте рівень заряду, температуру, помилки BMS і режим заряджання.
Використовуйте моніторинг. Багато інверторів мають Wi-Fi або додаток, де видно генерацію, споживання, заряд батареї та помилки.
Оновлюйте прошивку обережно. Якщо виробник рекомендує оновлення, варто виконувати його тільки за інструкцією.
Перевіряйте клеми та автомати. Після певного часу експлуатації корисно оглянути з’єднання на нагрів, потемніння чи запах.
Не перевантажуйте акумулятор. Глибокий розряд і неправильний струм заряджання скорочують ресурс батареї.

Поширені проблеми після підключення інвертора

Навіть після правильного монтажу можуть виникати помилки, особливо якщо система працює з різними джерелами живлення. Нижче — типові ситуації, з якими стикаються власники будинків.

Проблема	Можлива причина	Що перевірити
Інвертор не вмикається	Немає живлення, помилка акумулятора, спрацював захист	Напругу АКБ, автомати, запобіжники, полярність
Інвертор вимикається під навантаженням	Перевантаження або слабкий акумулятор	Потужність споживачів, пускові струми, стан батареї
ПЗВ вибиває при переході на інвертор	Помилка з нейтраллю або заземленням	Схему N/PE, підключення резервного контуру
Інвертор перегрівається	Погана вентиляція або велике навантаження	Температуру, пил, відступи, режим роботи
Акумулятор швидко сідає	Завелике навантаження або мала ємність	Список споживачів, струм розряду, налаштування
Котел працює нестабільно	Проблеми з синусоїдою, фазою, заземленням	Тип інвертора, фазування, PE, стабільність напруги
Сонячні панелі не заряджають батарею	Неправильна PV-напруга, полярність або налаштування	Стрінги, MC4, MPPT, DC-захист, параметри інвертора

Коли краще звернутися до електрика

Якщо потрібно просто прочитати інструкцію або зрозуміти принцип роботи інвертора — це можна зробити самостійно. Але якщо мова йде про підключення до електричного щитка, розділення груп, монтаж захисної автоматики, заземлення, підключення акумуляторів або сонячних панелей, краще звернутися до фахівця.

Особливо не варто експериментувати, якщо у вас стара проводка, алюмінієві кабелі, трифазний ввід, відсутнє нормальне заземлення, незрозуміла схема щитка, часто вибиває автомат або вже був запах горілого пластику. У таких випадках спочатку потрібно привести електросистему до безпечного стану, а вже потім підключати інвертор.

Професійний електрик не тільки підключить інвертор, а й перевірить навантаження, підбере кабель, захисні автомати, ПЗВ або дифавтомати, перевірить заземлення, розділить резервні групи та протестує систему в реальних режимах роботи.

FAQ: часті питання про підключення інвертора до щитка

Чи можна підключити інвертор до щитка самостійно?

Теоретично можна, якщо людина має відповідні знання, досвід роботи з електрощитами та розуміє схему інвертора. Але на практиці помилки в підключенні можуть бути небезпечними. Якщо немає досвіду, краще доручити монтаж електрику.

Чи можна живити весь будинок від інвертора?

Можна тільки за умови правильного розрахунку потужності інвертора, ємності акумуляторів, перерізу кабелів і захисту. У більшості побутових випадків краще робити окремі резервні лінії для найважливіших споживачів.

Який інвертор краще для приватного будинку?

Для приватного будинку часто обирають гібридний інвертор з підтримкою акумуляторів і сонячних панелей. Але остаточний вибір залежить від бюджету, потужності споживачів, наявності сонячних панелей, типу мережі та бажаного часу автономної роботи.

Чи потрібне заземлення для інвертора?

Так, заземлення потрібне. Корпус інвертора та вся система повинні бути підключені відповідно до вимог виробника та схеми електромережі. Без нормального заземлення можуть виникати проблеми з безпекою та роботою захисної автоматики.

Чому інвертор вибиває автомат?

Причиною може бути перевантаження, коротке замикання, неправильний автомат, помилка підключення, пусковий струм двигуна або несправність у лінії. Потрібно перевірити навантаження, кабель, автомати, клеми та налаштування інвертора.

Чи потрібен окремий щиток для інвертора?

Не завжди, але часто це зручне й правильне рішення. Окремий щиток резервного живлення дозволяє акуратно винести важливі лінії, підписати автомати, розділити навантаження та уникнути випадкового підключення потужних приладів до інвертора.

Висновок

Підключення інвертора до щитка — це відповідальна робота, де важливі не тільки потужність обладнання, а й правильна схема, якісний кабель, захисна автоматика, заземлення, налаштування акумуляторів і розумне розділення навантаження. Інвертор може значно підвищити енергонезалежність будинку, але тільки тоді, коли він підключений безпечно та грамотно.

З власного досвіду скажу: найкраще працюють ті системи, де ще до монтажу продумали сценарій використання. Не “щоб тягнуло все”, а конкретно: котел, світло, холодильник, насос, інтернет, кілька розеток. Такий підхід дозволяє зменшити витрати, продовжити роботу від акумуляторів і уникнути перевантаження інвертора.

Якщо ви плануєте встановлення інвертора, резервного живлення або сонячної системи, почніть з перевірки електрощитка, стану проводки, заземлення та реального списку споживачів. Саме від цього залежить, чи буде система працювати стабільно, безпечно та без постійних аварійних відключень.

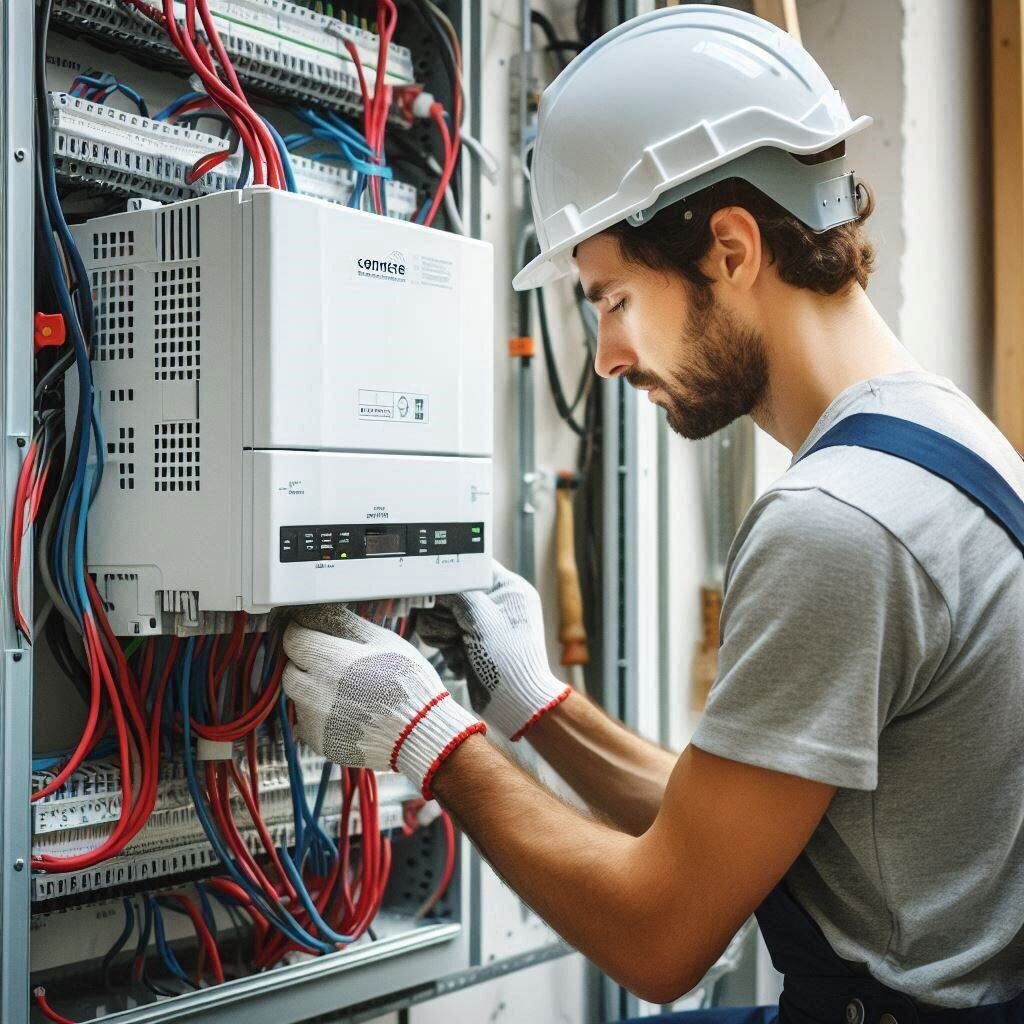

Як правильно підключити інвертор до електричного щитка: повний посібник
