Конденсаторні установки УКРМ: що це і які задачі вирішують на підприємстві

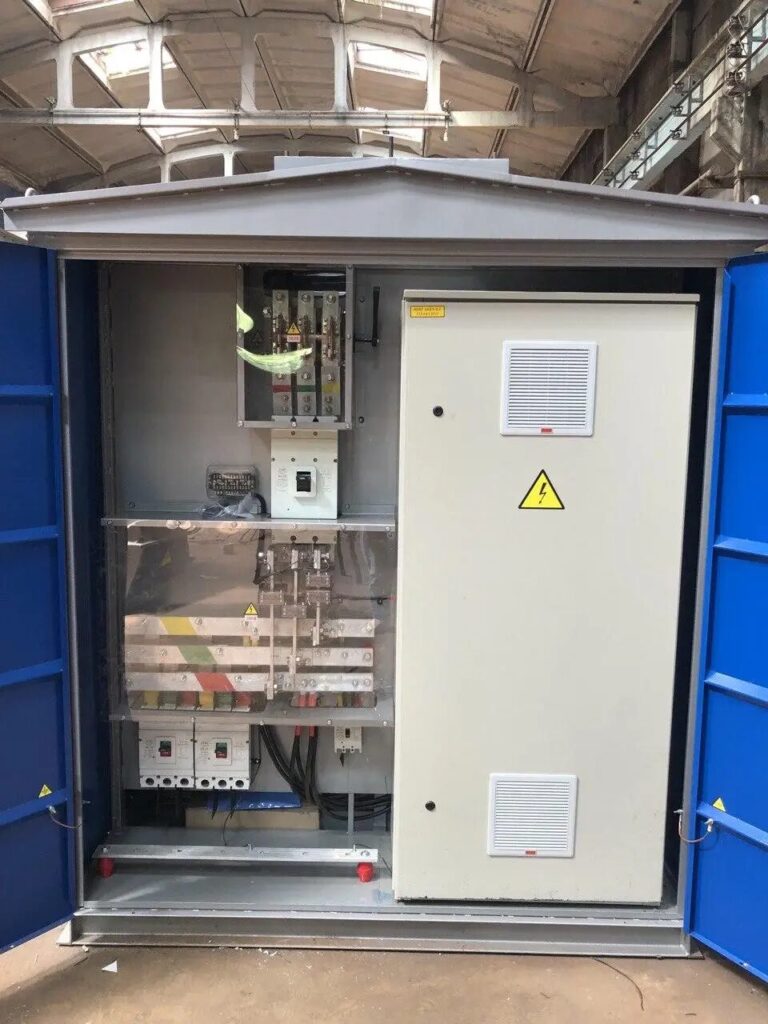

Конденсаторні установки УКРМ — це готові щити (або шафи), які автоматично або ступенево підключають батареї конденсаторів, щоб підняти cos φ і зменшити реактивну складову в мережі підприємства. Якщо у вас є штрафи/нарахування за реактивну енергію, «просідання» напруги при пусках двигунів або гріються кабелі й трансформатор — ця сторінка для вас: тут просто поясню, що таке УКРМ, де її ставлять і які задачі вона реально закриває.

Симптом на підприємстві	Ймовірна причина	Що дає УКРМ
Низький cos φ у звітах/обліку	Багато індуктивних навантажень (двигуни, зварка)	Підвищує cos φ до нормативних/договірних значень
Донарахування за реактивну енергію	Надлишок реактивної потужності	Зменшує перетікання реактивки через точку приєднання
Перевантаження кабелів/вводу при тій самій активній потужності	Зайвий струм через низький cos φ	Знижує струми, розвантажує мережу

Кому підходить: виробництва, СТО, цехи, склади з вентиляцією/насосами, невеликі ТРЦ/офіси з компресорами, холодильним обладнанням, зварюванням. Кому не підходить як «чарівна таблетка»: якщо проблема в поганих контактах, перекосі фаз, заниженому перерізі кабелю або старому трансформаторі — УКРМ це не вилікує.

Що таке УКРМ простими словами

Конденсаторні установки УКРМ (установка компенсації реактивної потужності) — це комплекс: конденсаторні ступені (кВАр), контактори або тиристорні ключі, контролер cos φ, захисти (автомати/запобіжники), інколи дроселі для роботи з гармоніками. Встановлюється в електрощитовій або біля головного щита, підключається до шин/вводу й «додає» потрібну реактивну потужність локально, щоб вона не тягнулася з мережі постачальника.

Ключова ідея проста: індуктивні споживачі (двигуни, трансформатори, дроселі) потребують реактивної енергії для створення магнітного поля. Якщо її не компенсувати на місці, вона проходить по ваших кабелях і через вузол обліку — збільшує струм і погіршує cos φ.

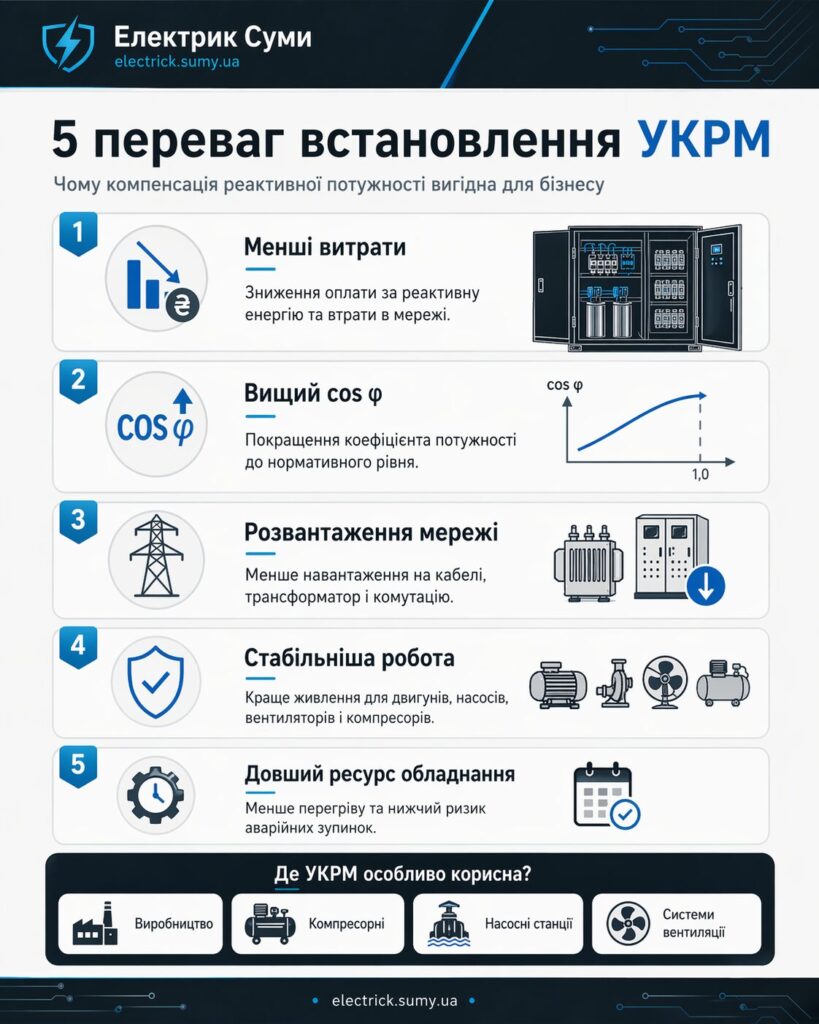

Де застосовуються і які задачі закривають

Найчастіше УКРМ ставлять там, де є багато електродвигунів та циклічні навантаження: компресорні, насосні станції, деревообробка, металообробка, вентиляція, холодильні установки, зварювальні пости, підйомні механізми. У мережах 0,4 кВ зазвичай використовують автоматичні ступеневі установки, які підлаштовуються під режим роботи.

Підвищення cos φ — менше «порожніх» струмів і кращий режим для кабелів/шин.
Зниження нарахувань за реактивну енергію (коли вони передбачені договором/обліком).
Розвантаження мережі підприємства: зменшення струму у вводі, менше нагріву контактів, автоматів, шин.
Стабільніша напруга в моменти пусків і піків (не завжди, але часто помітно).

Чому тема актуальна для українських підприємств

В Україні багато об’єктів працюють на змішаних навантаженнях і мають «нерівний» графік: вдень — піки, ввечері — часткове завантаження. При цьому електрогосподарство часто модернізують частинами: додали станок або компресор — а силову мережу й компенсацію не перерахували. У результаті падає cos φ, ростуть струми, з’являються перегріви й питання від енергопостачання щодо реактивки.

Компенсація реактивної потужності не робить обладнання «сильнішим», але часто робить мережу підприємства здоровішою: менше струму — менше нагріву і менше проблем.

Важливо: без вимірювань у вашому щиті точну причину низького cos φ не назвати. Для правильного підбору потрібні дані обліку/аналізатора та коректний розрахунок конденсаторної установки. Якщо у вас уже гріється ввід або вибиває автомати — не експериментуйте, викликайте електрика для діагностики.

Реактивна потужність «людською мовою»: що таке cos φ і чому він «псує» електромережу

Активна і реактивна потужність: що ви реально «купуєте», а що — ганяєте по кабелях

У побуті ми звикли думати: є кіловати (кВт) — значить це і є навантаження. На підприємстві все трохи складніше. Є активна потужність P (кВт) — вона перетворюється на корисну роботу: крутить двигун, гріє ТЕН, світить лампа. Саме активну енергію ви бачите як «спожиту» в більшості звітів.

А є реактивна потужність Q (кВАр) — вона потрібна індуктивним споживачам для створення магнітного поля (двигуни, трансформатори, дроселі, зварювальні апарати). Вона ніби «позичається» з мережі на частку періоду і повертається назад. Проблема в тому, що поки ця енергія «ходить туди-сюди», вона створює додатковий струм у проводах.

Третя величина — повна потужність S (кВА). Її можна уявити як «загальне навантаження» на кабелі, трансформатор і комутацію. Математично S складається з P і Q, а практично саме S визначає, які струми потечуть у вашій мережі.

Що таке cos φ і чому низький cos φ «псує» електромережу

Коефіцієнт потужності cos φ — це простий показник того, яка частина повної потужності йде в корисну роботу. У спрощенні: чим ближче cos φ до 1, тим ефективніше ви використовуєте струм. Коли cos φ падає (0,7–0,8 і нижче), для тієї ж активної потужності P потрібен більший струм.

Наслідки на практиці я бачив десятки разів у реальних щитах:

кабелі та шини гріються сильніше при «звичних» кіловатах;
трансформатор і вводи працюють ближче до межі по струму;
контакти автоматів/рубильників перегріваються через підвищений струм і погані з’єднання;
з’являються просідання напруги на пусках двигунів;
можливі нарахування/штрафи за реактивну енергію залежно від договору та обліку.

Хто «робить» реактивку на підприємстві і як це виглядає в щиті

Основні генератори реактивної потужності — індуктивні навантаження: асинхронні двигуни (вентиляція, насоси, компресори), зварювальні трансформатори, великі дроселі в освітленні/промислових джерелах живлення. Особливо «садять» cos φ двигуни на частковому навантаженні та часті пуски.

У щиті це проявляється як завищені струми по фазах при не таких вже великих кВт, теплі клеми, інколи — гул трансформатора. Саме для цього і ставлять конденсаторні установки УКРМ (установка компенсації реактивної потужності): вони підбирають потрібну кВАр на місці, підтягують cos φ і зменшують струми в мережі. Важливо: УКРМ не «лікує» погані контакти чи перекіс фаз, але часто прибирає першопричину зайвого струму — надлишок реактивки.

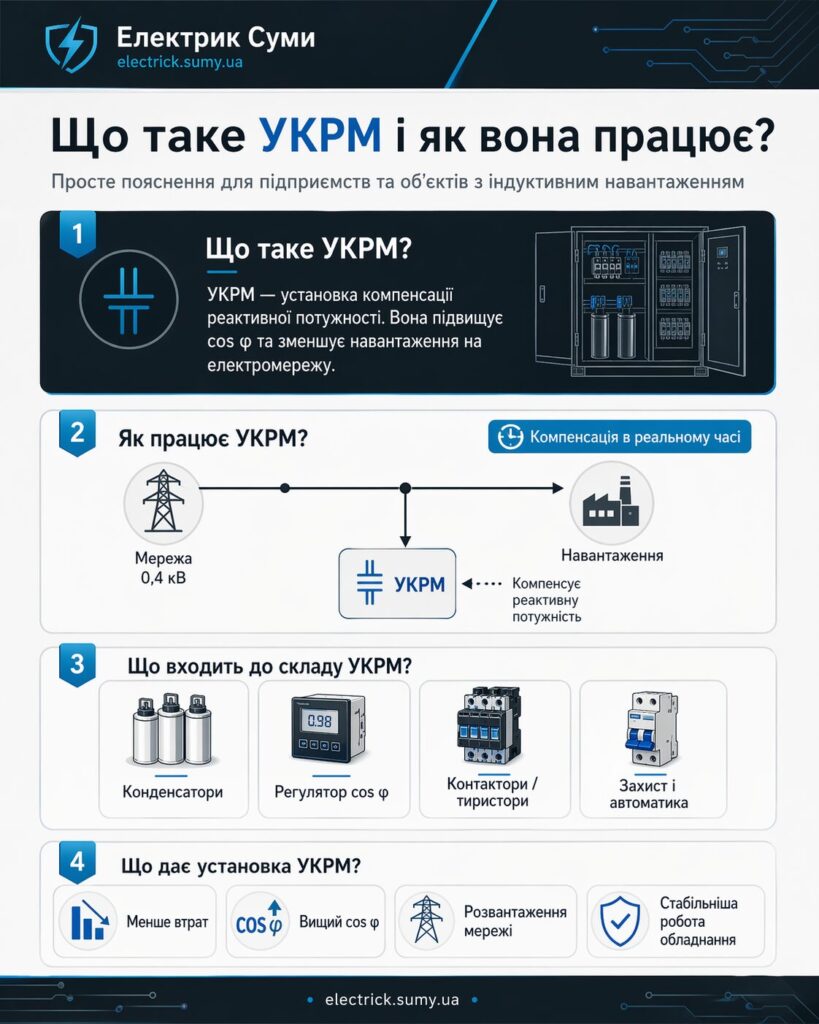

Як працює установка компенсації реактивної потужності (УКРМ): склад, логіка ступенів і автоматика

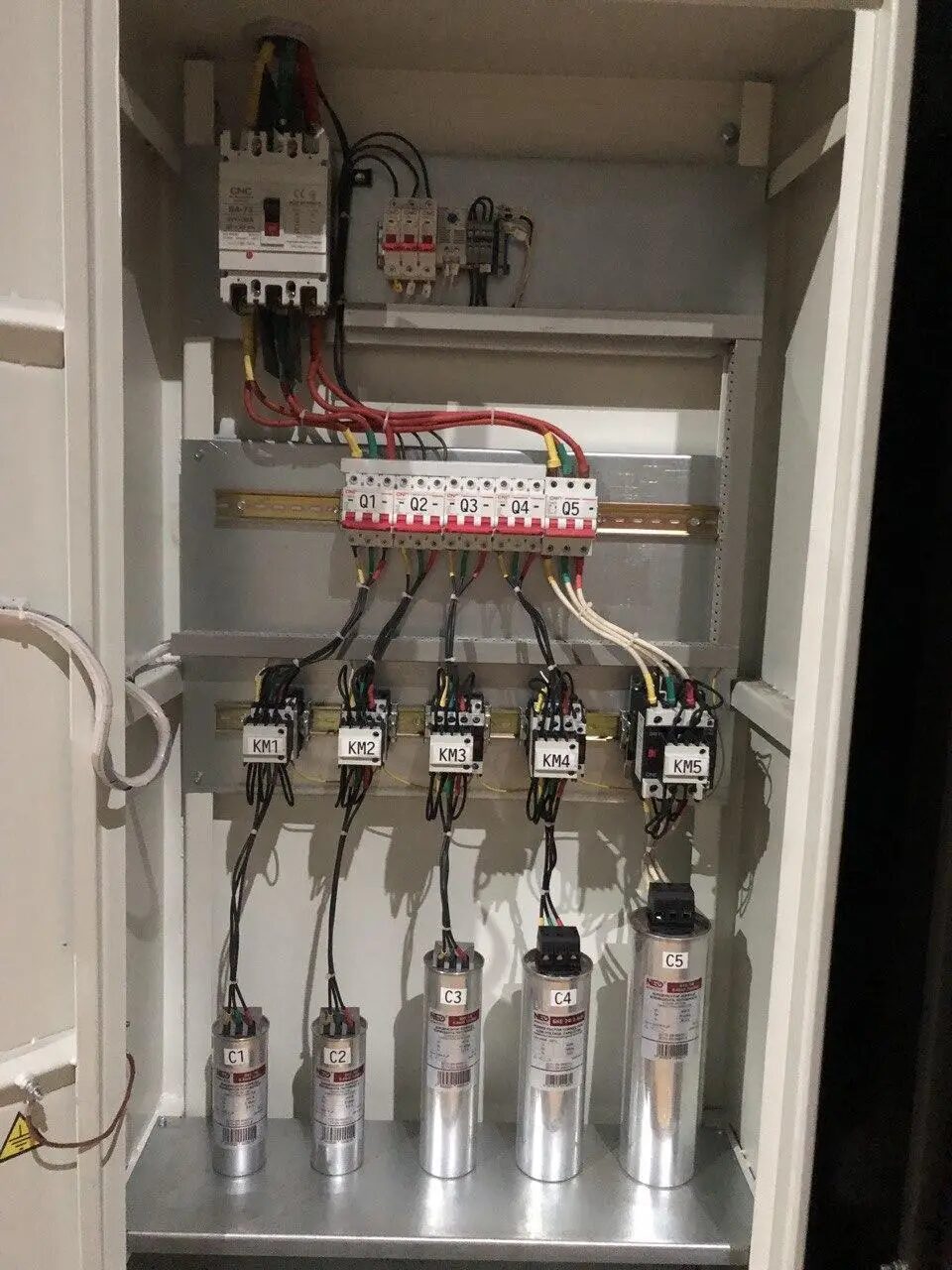

З чого складається УКРМ і навіщо кожен елемент

Конденсаторні установки УКРМ — це не просто «банки конденсаторів», а керована система, яка вимірює режим мережі та підключає рівно стільки кВАр, скільки потрібно в конкретний момент. Типовий склад нормальної УКРМ для 0,4 кВ:

Конденсаторні ступені (наприклад 5+5+10+10 кВАр) — модулі, які додають реактивну потужність порціями.
Комутація ступенів: контактори (частіше) або тиристорні ключі (для швидких/частих перемикань без ударів).
Регулятор cos φ (контролер) — «мозок», що вирішує, коли вмикати/вимикати ступені.
Трансформатор струму (ТТ) — дає регулятору інформацію про струм навантаження (як правило, ставиться на ввідну фазу або на загальний ввід).
Захисти: автомат/запобіжники на кожен ступінь, головний ввідний автомат, інколи термозахист, розрядні резистори.
Дроселі (за потреби) — якщо в мережі є гармоніки від частотників/імпульсних БЖ, щоб конденсатори не «підхопили» резонанс.

Правильна логіка захисту тут така ж, як і всюди: автомат → кабель → навантаження. Конденсаторний ступінь — це теж навантаження, і він має бути захищений окремо.

Логіка ступенів: як установка «додає кВАр» і підтягує cos φ

УКРМ працює ступенево. Регулятор постійно оцінює реактивну складову/коефіцієнт потужності і тримає його біля заданого значення (наприклад 0,95). Коли на підприємстві запускається двигун або зростає індуктивне навантаження, cos φ падає — регулятор бачить це і підключає один ступінь, потім наступний, поки показник не повернеться в норму.

Коли навантаження зменшується (двигуни зупинились, зварка не працює), ситуація зворотна: надлишок ємнісної компенсації може «перекосити» режим у бік випереджального cos φ. Тому регулятор відключає ступені у зворотному порядку, витримуючи паузи на розряд конденсаторів.

“Правильна УКРМ не має «молотити» всі ступені одразу — вона дозує кВАр так, щоб не перегнути в інший бік.”

Автоматика і правильна схема: що важливо перевірити перед пуском

Найчастіша помилка, яку я бачу на об’єктах, — неправильно встановлений або налаштований ТТ. Якщо ТТ стоїть не там (наприклад, після частини навантажень) або переплутана полярність/коефіцієнт, регулятор буде «думати», що мережа в іншому режимі, і комутація стане хаотичною.

Що має бути зроблено правильно:

ТТ встановлений на потрібному вводі (де треба компенсувати) і правильно підключений до регулятора (S1/S2, коефіцієнт трансформації).
Є блокування/затримки перемикань, щоб ступені не «клацали» щосекунди.
Кожен ступінь має свій захист, а в шафі є вентиляція/тепловий режим.
Для мереж із частотниками/гармоніками — передбачені дроселі або хоча б проведена перевірка ризику резонансу.

Якщо після встановлення УКРМ автомати на ступенях вибиває, конденсатори гріються або регулятор постійно «ганяє» ступені — зупиняйте і викликайте електрика. Тут потрібні вимірювання струмів, cos φ та гармонік, а не здогадки.

Типи УКРМ для бізнесу: фіксовані, автоматичні, тиристорні; централізована чи групова компенсація

Фіксовані та автоматичні УКРМ: що обрати під ваш режим роботи

Для бізнесу важливо не просто «поставити конденсатори», а підібрати тип під графік навантаження. Якщо навантаження майже постійне (наприклад, один двигун або вентиляція працює стабільно), інколи достатньо фіксованої батареї конденсаторів — вона постійно підключена і дає одну й ту саму кВАр.

Але в більшості реальних об’єктів навантаження «плаває»: компресор вмикається/вимикається, зварка дає імпульси, станки працюють партіями. Тут фіксована батарея часто стає проблемою: у моменти малого навантаження отримуємо перекомпенсацію (випереджальний cos φ), зайву напругу на конденсаторах, зайві струми.

Тому найпоширеніше рішення — конденсаторні установки УКРМ автоматичного типу: ступені (5/10/12,5 кВАр тощо) підключаються по команді регулятора cos φ. Це дає компроміс між ціною, надійністю та точністю компенсації.

Тиристорні установки: коли контакторів недостатньо

Стандартні автоматичні УКРМ найчастіше комутують ступені контакторами. Це нормально для більшості об’єктів, де перемикання не надто часті. Але якщо навантаження змінюється різко і часто (зварювальні пости, преса, ліфти/крани, дробарки, часті пуски великих двигунів), контактори починають страждати: знос контактів, «клацання», інколи підгар через великі пускові струми конденсаторів.

Тиристорні УКРМ (TSC) перемикають ступені напівпровідниками майже миттєво і без механічного зносу. Плюси — швидкодія, тихіша робота, менше проблем із ресурсом комутації. Мінуси — дорожче, більша вимогливість до якості електроживлення та тепловідведення, і все одно потрібно грамотно враховувати гармоніки (часто потрібні дроселі).

Централізована, групова чи індивідуальна компенсація: архітектура під об’єкт

Окрім типу комутації, є питання: де саме компенсувати реактивку.

Централізована (одна УКРМ на вводі/ГРЩ): простіше обслуговувати, одна точка контролю, часто найвигідніше по бюджету. Мінус — реактивні струми все одно гуляють по внутрішніх лініях до щита, тобто кабелі в цеху можуть залишатися перевантаженими.
Групова (на щит цеху/лінії): хороший баланс. Компенсація ближче до споживачів — менші струми в розподільчих лініях, менше падіння напруги. Мінус — більше шаф і більше точок сервісу.
Індивідуальна (біля конкретного двигуна/установки): мінімізує реактивні струми по мережі, інколи ідеально для великих моторів зі стабільною роботою. Мінуси — складніше експлуатаційно, важливо правильно узгодити з пуском/частотником, потрібні окремі захисти й місце монтажу.

Як вибрати правильно: якщо у вас гріється саме ввід і є питання від постачальника — починають із централізованої конденсаторні установки УКРМ. Якщо гріються довгі лінії в цеху — часто логічніше групове/індивідуальне рішення. У будь-якому випадку остаточний вибір роблять після замірів струмів, cos φ і (за наявності частотників) рівня гармонік.

Як зрозуміти, що вам потрібна УКРМ: типові симптоми в щиті та за рахунками

Симптоми в електрощиті: що видно руками, очима і по температурі

Потреба в компенсації реактивної потужності зазвичай «вилазить» не одним фактором, а набором дрібних проблем. Я часто бачу ситуацію: по кіловатах наче все нормально, а щит працює в режимі постійного перегріву. Це типова ознака, що мережа тягне зайвий струм через низький cos φ — і тоді конденсаторні установки УКРМ можуть реально допомогти.

Практичні ознаки на об’єкті:

Падає напруга при запуску двигунів або підключенні «важкого» обладнання (вентиляція, компресор, насос, зварка).
Гріються автомати, рубильники, шини, клеми без явного перевищення кВт. Це особливо підозріло, коли контакти підтягнуті, а нагрів лишається.
Гріються кабелі на вводі або на довгих лініях у цех, хоча сумарна активна потужність не виглядає критичною.
Спрацьовують захисти (автомати/теплові реле) на піках або при пусках, хоча обладнання справне.

“Коли «небагато кВт», але струм великий і все тепле — я першим ділом перевіряю cos φ та реактивну складову.”

Важливо: перегрів може бути і від поганого контакту, заниженого перерізу, перекосу фаз чи гармонік. Тому ознаки — це привід для діагностики, а не для покупки «наосліп».

Симптоми по струму і трансформатору: кВт «не добирає», а ввод уже на межі

Дуже показова ситуація для підприємства: трансформатор (або ліміт по вводу) ніби «порожній» по активній потужності, але по струму ви вже близько до максимальних значень. Це прямий наслідок низького коефіцієнта потужності: повна потужність кВА росте, а корисні кВт — не пропорційно.

Як це виглядає на практиці:

— по лічильнику/звітам активна потужність не критична, але кліщами ви бачите високі струми на вводі;

— кабель або автомат обмежує вас по струму раніше, ніж ви «вичавили» можливі кВт;

— у піки виробництва мережа стає «ватною»: більше просідань, більше нагріву, менше запасу.

Саме тут правильно підібрана установка компенсації реактивної потужності дає відчутний ефект: зменшує струм у вводі та розвантажує трансформатор/кабелі.

Симптоми в рахунках і в АСКОЕ/лічильнику: цифри, які не варто ігнорувати

Якщо у вас є АСКОЕ, багатофункціональний лічильник або звіти енергоменеджера — подивіться два показники: cos φ (або PF) і реактивну енергію (кВАр·год). Насторожує, коли cos φ стабільно низький у робочі години, особливо на піках.

Типові «дзвіночки»:

— в актах/рахунках з’являються нарахування за перетікання реактивної енергії (умови залежать від договору та точки обліку);

— реактивка росте разом із запуском нового обладнання (компресор, вентиляція, верстати), а активна — не так сильно;

— cos φ гірший у години часткових завантажень (двигуни працюють «вхолосту» або з малим навантаженням).

Якщо ви впізнали 2–3 пункти з цього списку, наступний правильний крок — зробити заміри та розрахунок, а вже потім підбирати конденсаторні установки УКРМ під ваш реальний графік навантаження.

Розрахунок конденсаторної установки: що треба зібрати з даних перед підбором

База для підбору: без яких цифр розрахунок буде «вгадуванням»

Нормальний розрахунок конденсаторної установки починається не з вибору «шафи на 50 кВАр», а зі збору вихідних даних. Інакше ви легко отримаєте або недокомпенсацію (cos φ так і лишиться низьким), або перекомпенсацію (випереджальний cos φ, зайві перемикання, ризики для обладнання).

Мінімальний набір даних, без якого я не беруся рекомендувати конденсаторні установки УКРМ:

Поточна активна потужність P (кВт) і її профіль: середня/максимальна, піки, нічні провали, сезонність.
Поточний cos φ (або PF) саме в робочі години та на піках.
Цільовий cos φ: зазвичай орієнтир 0,95, але важливо дивитися вимоги договору та економіку.
Рівень напруги і точка підключення: 0,4 кВ (низька) чи 6/10 кВ (середня), де саме потрібна компенсація.
Склад навантаження: двигуни, зварка, компресори, вентиляція, печі, а також електроніка (UPS, LED, частотники).

“Без графіка навантаження і реального cos φ підбір кВАр перетворюється на лотерею.”

Гармоніки та «брудна» мережа: що обов’язково уточнити до покупки

Якщо на підприємстві є частотні перетворювачі, імпульсні джерела живлення, потужне LED-освітлення, UPS або зварювальні інвертори, у мережі часто присутні гармоніки (спотворення струму/напруги). Для конденсаторів це критично: можливий резонанс і перевантаження ступенів по струму, через що «летять» запобіжники, гріються конденсатори, а установка живе недовго.

Тому перед фінальним підбором бажано:

— знати, чи є на об’єкті частотники і їх сумарну потужність;

— мати хоча б базові вимірювання якості електроенергії (THD), якщо обладнання чутливе або проблеми вже були;

— передбачити дроселі (детюнінг) там, де ризик гармонік високий.

Організаційні та монтажні дані: місце, режим, вимоги ОСР

Окрім електричних цифр, є практичні моменти, які сильно впливають на те, яку саме УКРМ можна ставити.

Режим роботи: 8/5, 24/7, часті пуски, робота «хвилями». Від цього залежить, чи вистачить контакторної комутації, чи потрібні тиристори, і скільки ступенів робити (дрібніші ступені — точніше регулювання, але більше комутацій).

Місце встановлення: ГРЩ, цеховий щит, окреме приміщення. Потрібно врахувати температуру, пил, вентиляцію, доступ для обслуговування, довжину кабельних ліній (бо компенсація «на вводі» не знімає реактивні струми з внутрішніх ліній).

Вимоги оператора системи розподілу (ОСР) та умов договору: інколи важливий цільовий cos φ у точці приєднання, облік реактивної енергії, допустимі режими (щоб не було випереджального cos φ). Якщо є сумніви — краще підняти договір/техумови і звірити параметри до закупівлі.

Зібравши ці дані, ви вже можете переходити до розрахунку потрібної кВАр і вибору конкретної конфігурації конденсаторні установки УКРМ без ризику купити «не те».

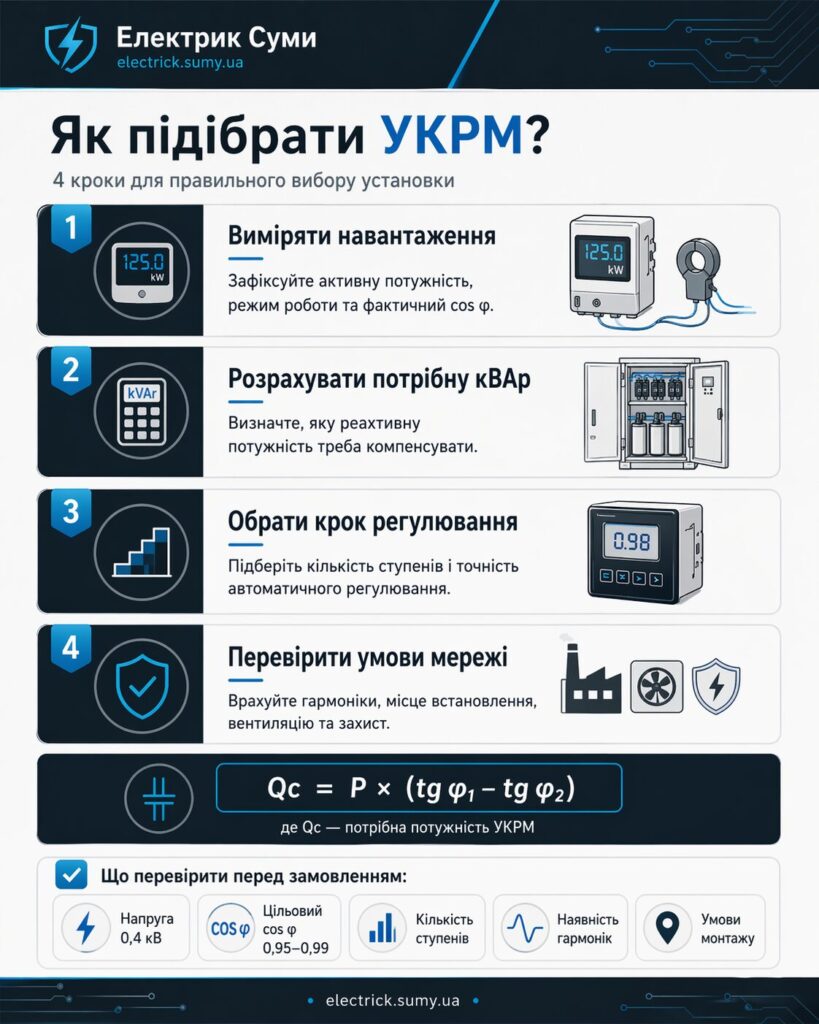

Як підібрати потужність УКРМ (кВАр): формула, приклад для підприємства і перевірка результату

Формула підбору кВАр: простий алгоритм через P та tg φ

Щоб підібрати потужність конденсаторні установки УКРМ, нам потрібно порахувати, скільки реактивної потужності треба «додати» конденсаторами, щоб підняти cos φ з поточного до цільового. У розрахунках найзручніше користуватися тангенсом кута: tg φ.

Алгоритм такий:

1) Беремо активну потужність P (кВт) у характерній точці: зазвичай на піковому/робочому навантаженні, де вам важливо мати нормальний cos φ.

2) Знаходимо поточний cos φ₁ і цільовий cos φ₂ (наприклад, 0,78 → 0,95).

3) Обчислюємо tg φ для обох станів: tg φ = tan(arccos(cos φ)).

4) Розраховуємо потрібну компенсацію:

Qc = P × (tg φ₁ − tg φ₂), де Qc у кВАр, P у кВт.

Це і є базовий розрахунок конденсаторної установки по потужності. Далі ми підбираємо ступені і тип УКРМ під реальний профіль навантаження.

Приклад для типового підприємства + підбір ступенів

Приклад: невеликий цех/СТО. Пікове активне навантаження P = 120 кВт (одночасно працюють компресор, вентиляція, кілька двигунів, зварка). За лічильником/АСКОЕ бачимо cos φ₁ = 0,78. Хочемо отримати cos φ₂ = 0,95.

Оцінимо tg φ:

— для 0,78: arccos(0,78) ≈ 38,7°, tg φ₁ ≈ 0,80;

— для 0,95: arccos(0,95) ≈ 18,2°, tg φ₂ ≈ 0,33.

Тоді: Qc = 120 × (0,80 − 0,33) = 120 × 0,47 ≈ 56 кВАр.

Що робимо в реальному підборі: беремо найближчу стандартну потужність і логіку ступенів. Наприклад, установка на 60 кВАр зі ступенями 5 + 5 + 10 + 10 + 10 + 20 (або 7,5/12,5 кВАр — залежить від виробника). Чим дрібніші перші ступені, тим точніше регулювання при малому навантаженні і менший ризик перекомпенсації.

Розрахунок	Результат
P	120 кВт
cos φ (було → стало)	0,78 → 0,95
Qc	≈ 56 кВАр
Рекомендована УКРМ	60 кВАр (ступенева)

Запас по потужності і перевірка після монтажу: як зрозуміти, що все працює правильно

Запас по кВАр потрібен не завжди «+30%». Я рекомендую мислити так: якщо навантаження росте (плануєте нові станки/двигуни) — закладайте розумний резерв і більше ступенів, щоб УКРМ не працювала «на межі». Якщо навантаження нестабільне і часто падає — надлишок потужності може викликати перекомпенсацію.

Після монтажу перевіряємо не словами, а цифрами:

cos φ у робочий час стабільно близький до цільового (наприклад 0,93–0,98), без уходу в «мінус» (випереджальний).
струм на вводі зменшився при тих самих кВт;
ступені перемикаються логічно, без «клацання» туди-сюди кожні кілька секунд;
немає перегріву конденсаторів/контакторів, не вибиває захисти.

Якщо після запуску гріються ступені, горять запобіжники або cos φ «стрибає» — зупиняйте експлуатацію і робіть вимірювання якості мережі.

“Правильно підібрана УКРМ працює тихо і непомітно — її видно лише по кращих цифрах та холодніших кабелях.”

Гармоніки, резонанс і дроселі: коли потрібні фільтрокомпенсуючі установки

Чому гармоніки небезпечні для конденсаторів і де вони беруться на підприємстві

Гармоніки — це складові струму/напруги з частотами, кратними 50 Гц (150 Гц, 250 Гц тощо). Їх створюють нелінійні навантаження: частотні перетворювачі, UPS, імпульсні блоки живлення, LED-освітлення, інверторні зварювальні апарати. У таких мережах конденсатори в складі конденсаторні установки УКРМ працюють у важчому режимі, ніж «по паспорту на синусі».

Проблема в тому, що імпеданс конденсатора зменшується зі зростанням частоти. Тобто на гармоніках через конденсатор може протікати підвищений струм. Далі по ланцюжку:

— зростає нагрів конденсаторів і контактів;

— частіше перегорають запобіжники ступенів;

— падає ресурс, з’являються здуття/витік (для старих або перевантажених конденсаторів).

Окремий ризик — резонанс між ємністю батареї та індуктивністю мережі/трансформатора. У резонансі струми на певній гармоніці можуть «злітати» в рази, і тоді УКРМ стає джерелом аварій.

Ознаки, що потрібні дроселі або фільтрокомпенсація (detuned)

Не завжди гармоніки видно без аналізатора якості електроенергії, але є практичні симптоми, які я раджу не ігнорувати:

ступені УКРМ помітно гріються навіть при помірному навантаженні;
часто перегорають запобіжники на ступенях або «вибиває» автомати;
конденсатори здуваються, з’являється запах, сліди перегріву на клемах/проводах;
контактори підгорають нетипово швидко, чути нестабільну роботу;
на об’єкті є значна частка частотників/UPS, а проблеми почались після їх встановлення.

Коли дроселі фактично обов’язкові: якщо частотні перетворювачі становлять помітну частину навантаження або вже були відмови конденсаторів/захистів. У таких випадках ставлять detuned reactors — дроселі послідовно з конденсаторами. Вони «зсувають» резонанс нижче 50 Гц, щоб мережа не підсилювала гармоніки.

Як уникнути резонансу і що дивитися в характеристиках УКРМ

Якщо ви підбираєте або приймаєте установку, дивіться не лише на кВАр. Критичні пункти в технічних даних:

— наявність виконання з дроселями (detuned), і який відсоток/частота налаштування (поширені варіанти 5,67% або 7% — це різні налаштування під типові гармоніки);

— допустимий струм перевантаження конденсаторів, температурний клас, вентиляція шафи;

— наявність захисту кожного ступеня та правильних конденсаторних контакторів (з попередніми резисторами/дросельними вставками для зменшення кидка струму);

— для складних мереж — можливість вимірювання/контролю параметрів (індикація струмів, аварій, журнал подій).

Фільтрокомпенсуючі установки потрібні там, де одних detuned-дроселів мало: коли гармоніки високі і треба не лише «захистити конденсатори», а реально зменшити спотворення. Це вже інженерне рішення під вимірювання. Якщо бачите повторні відмови або сильний нагрів — не експериментуйте, викликайте електрика з аналізатором якості електроенергії, і вже під ці дані підбирайте конфігурацію конденсаторні установки УКРМ.

Монтаж і безпека: де ставити УКРМ, які захисти мають бути і що часто роблять небезпечно

Де ставити УКРМ: правильне місце, температура і доступ

Конденсаторні установки УКРМ найчастіше ставлять у ГРЩ або в цеховому розподільчому щиті — там, де потрібно компенсувати реактивну потужність і де є нормальний доступ для обслуговування. Вибір місця — не «як влізе», а з урахуванням тепла, пилу та довжини ліній.

Практичні правила, які реально рятують від перегрівів і відмов:

— Вентиляція: УКРМ гріється (конденсатори, дроселі, контактори). У шафі має бути передбачений повітрообмін або запас по температурі. Якщо щитова «котельня» з +40…+50°C влітку — ресурс конденсаторів падає в рази.

— Не ставити поруч із джерелами тепла (котли, труби, компресорні), не «запаковувати» впритул без зазорів.

— Доступ: потрібен простір, щоб підтягнути клеми, замінити запобіжник ступеня, перевірити контактні з’єднання, зняти показники.

— Логіка компенсації: якщо гріються внутрішні цехові лінії — інколи краще групова установка ближче до навантаження, а не лише на вводі.

Захисти і підключення: що має бути в схемі «по-людськи»

УКРМ — це потужне електрообладнання, і воно повинно бути захищене так само, як будь-яка лінія: автомат → кабель → навантаження. Особливо важливо не економити на захисті ступенів і правильних елементах комутації.

Окремий захист кожного ступеня (запобіжники або автомат), підібраний під струм конденсаторів і умови пускових струмів.
Правильні перерізи кабелів до УКРМ і між ступенями: орієнтуємося на розрахунковий струм, температуру, спосіб прокладки, і не забуваємо про запас.
Розрядні резистори на конденсаторах (зазвичай вбудовані): після відключення напруга на ємності має спадати до безпечного рівня за регламентний час.
Заземлення корпусу шафи і всіх металевих частин; коректне PE-підключення без «скруток» і випадкових перемичок.
Комутація: конденсаторні контактори або тиристорні ключі, а не «звичайні контактори зі складу», якщо виробник цього не допускає.

Налаштування регулятора cos φ — теж частина безпеки: правильний коефіцієнт ТТ, правильна полярність, затримки вмикання/вимикання ступенів, заборона перекомпенсації (щоб не пішов випереджальний cos φ).

Що часто роблять небезпечно і коли точно потрібен електрик

Типові небезпечні помилки, які я бачив у щитах: підключення без окремих захистів ступенів; занижені перерізи; відсутність нормального PE; установка в «задушеній» ніші без вентиляції; невірно підключений трансформатор струму (регулятор «живе своїм життям» і клацає ступенями); спроба компенсувати мережу з частотниками без дроселів, коли вже є перегрів і вибивання запобіжників.

Після пуску обов’язково роблять контрольні вимірювання: cos φ на різних режимах, струми по фазах, температуру клем/шин (хоча б тепловізором), стабільність перемикань. Якщо будь-що з цього «не сходиться» — установку не треба «дотискати» експлуатацією.

Викликайте електрика одразу, якщо:

— гріються або пахнуть конденсатори/ізоляція;

— регулярно горять запобіжники ступенів;

— є частотники/UPS, а в УКРМ немає дроселів і почались аварії;

— ви не впевнені в правильності ТТ, налаштувань регулятора або схеми заземлення.

Тут ризики високі: у шафі є накопичена енергія, високі струми та реальна пожежонебезпека. Краще один раз зробити вимірювання і налаштувати правильно, ніж міняти конденсатори «по колу».

FAQ: конденсаторні установки УКРМ та компенсація реактивної потужності — часті питання

Чи «економить» УКРМ електроенергію і коли це видно в грошах?

Конденсаторні установки УКРМ не зменшують ваші кВт·год напряму, бо вони не роблять обладнання менш потужним. Їх задача — зменшити реактивну складову та підняти cos φ, тобто знизити струми в мережі при тих самих кВт. У грошах ефект з’являється в двох основних сценаріях: коли у вас є нарахування/штрафи за реактивну енергію або коли через низький cos φ ви «упираєтесь» у ліміти по струму (ввід, трансформатор), маєте перегріви й втрати в кабелях. Тобто економія часто непряма: менше аварій, менше нагріву, менше простоїв і нижчі платежі за реактивку, якщо вони застосовуються за договором.

“УКРМ рідко дає магічні -30% по рахунку, але часто прибирає те, за що підприємство реально переплачує або ризикує.”

Чи можна ставити УКРМ у приватному будинку? І що робити, якщо на об’єкті є частотники?

У приватному будинку встановлення УКРМ у більшості випадків не має сенсу: побутові навантаження переважно активні (ТЕНи, освітлення), а реактивка не є критичною статтею витрат. Винятки — коли це фактично «малий бізнес вдома»: майстерня з двигунами, компресором, зваркою, насосною станцією на великій потужності і є проблеми по струму/напрузі. Але навіть тоді спочатку роблять вимірювання cos φ і струмів, а не купують «для профілактики».

Якщо у вас є частотні перетворювачі, UPS, інверторна зварка або багато LED-освітлення, головне питання — гармоніки. У таких мережах стандартна УКРМ без дроселів може швидко перегрівати ступені, «палити» запобіжники або потрапляти в резонанс. Для частотників зазвичай потрібні detuned дроселі або фільтрокомпенсуюче рішення, і це підбирається за складом навантаження та (в ідеалі) за даними аналізатора якості електроенергії.

Як зрозуміти, що ступені підібрані правильно, як часто обслуговувати і які узгодження потрібні?

Правильно підібрана УКРМ після монтажу проявляється просто: cos φ у робочі години тримається близько до цільового (часто орієнтир 0,95), струм на вводі знижується при тих самих кВт, а ступені перемикаються без «нервового» клацання туди-сюди. Поганий знак — коли установка регулярно виходить в аварію, перегрівається або йде в перекомпенсацію (випереджальний cos φ), особливо на малих навантаженнях. У такій ситуації потрібні налаштування регулятора, зміна розбиття на ступені або перевірка якості мережі.

Обслуговування залежить від умов (пил, температура, режим 24/7), але мінімум — періодичний огляд з підтяжкою з’єднань, перевіркою температури, стану запобіжників/контакторів, чисткою вентиляції та оцінкою конденсаторів (здуття, потемніння, запах). Для підприємства я б закладав плановий контроль не «коли згорить», а регулярно, бо конденсатори — витратний елемент з обмеженим ресурсом, особливо в гарячих щитових.

Щодо документів: усе впирається у ваш договір з оператором системи розподілу (ОСР) та схему обліку. Якщо компенсація ставиться на стороні споживача й не змінює точку приєднання, зазвичай це внутрішня модернізація, але можуть бути вимоги до недопущення випереджального cos φ та до якості електроенергії. Для комерційних об’єктів корисно мати проєкт/схему, паспорт обладнання, протоколи вимірювань після пуску та налаштувань регулятора — це спрощує приймання, експлуатацію і розбір спірних ситуацій по реактивній енергії.

Висновок

Конденсаторні установки УКРМ — це керовані батареї конденсаторів, які компенсують реактивну потужність і піднімають cos φ у мережі підприємства. Вони не «додають кіловати», але прибирають зайвий струм, який без користі навантажує кабелі, трансформатор і комутацію. Саме тому УКРМ часто вирішує практичні проблеми: перегрів у щиті, просідання напруги на пусках, роботу вводу «на межі» по струму та нарахування за реактивну енергію (коли це передбачено договором і обліком).

Принцип роботи простий: регулятор cos φ отримує дані з трансформатора струму, аналізує режим і підключає або відключає конденсаторні ступені через контактори чи тиристорні ключі. Правильна схема — це не лише «шафа з кВАр», а й захисти на ступені, нормальні перерізи кабелів, заземлення, розрядні резистори, а для мереж із гармоніками — дроселі або фільтрокомпенсація, щоб уникнути перегріву та резонансу.

Підбір потужності починається з даних, а не з прайсу. Для розрахунку конденсаторної установки потрібні P (кВт) і профіль навантаження, поточний та цільовий cos φ, рівень напруги (0,4/6/10 кВ), наявність частотників/UPS/LED і місце встановлення. Далі рахують потрібну компенсацію Qc через P і tg φ, підбирають сумарну кВАр та розбиття на ступені так, щоб установка не «перекомпенсовувала» на малих навантаженнях і не клацала без кінця.

Найбезпечніший шлях: зробити вимірювання, підібрати тип УКРМ під ваш режим, змонтувати з правильними захистами і після пуску перевірити cos φ, струми та температуру з’єднань. Якщо є часті аварії ступенів, перегрів, підозра на гармоніки або ви не впевнені в схемі — не експериментуйте. Викликайте електрика для огляду та налаштування — це дешевше, ніж ремонт щита після помилки.

Конденсаторні установки УКРМ: що це таке, як працюють і як підібрати потужність для підприємства
