Захист від перенапруги в квартирі: реле напруги, ПЗІП, стабілізатор чи мережевий фільтр

Автор Богдан Гнатюк

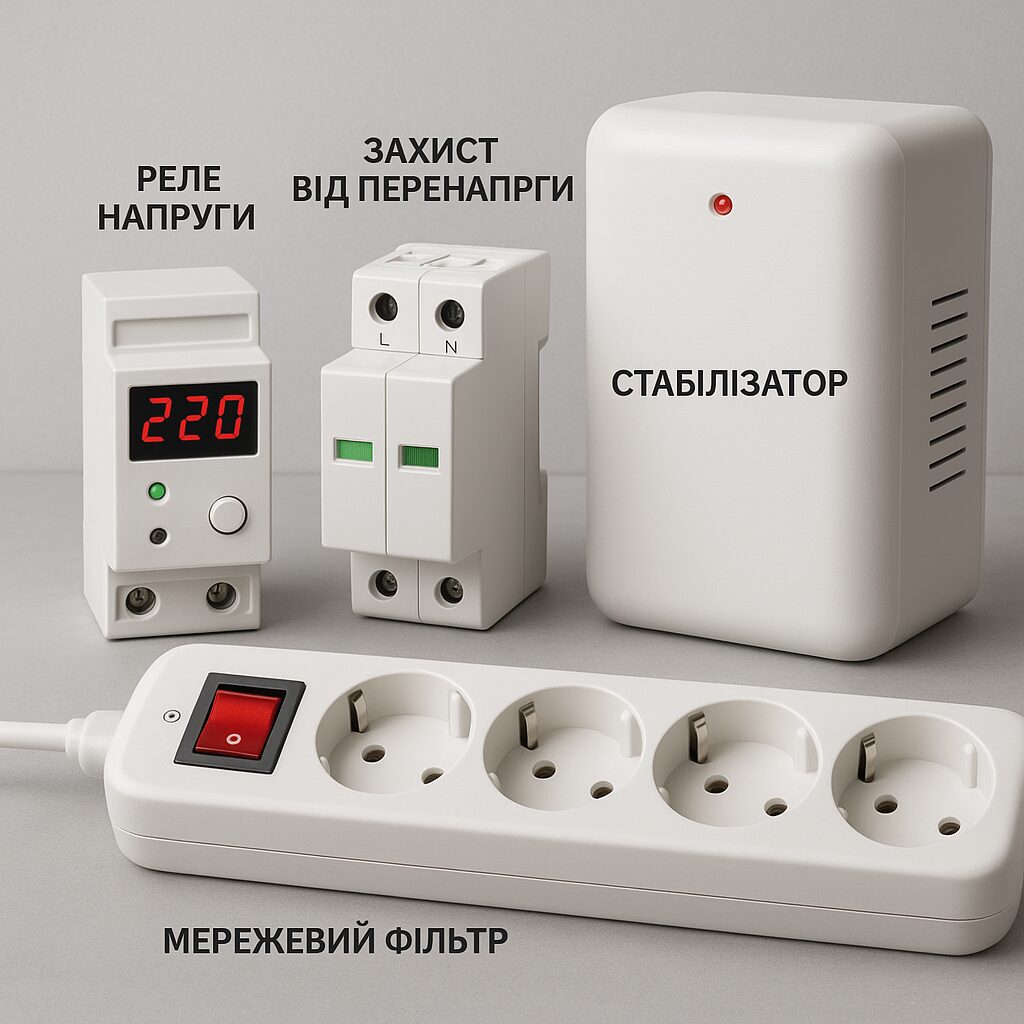

Різні функції засобів захисту електроживлення. Ілюстрація.

Діагностика: який саме “стрибок” у вас — перенапруга, просадка чи імпульс?

Різні функції засобів захисту електроживлення. Ілюстрація.
Згенерована ілюстрація до матеріалу.

Захист від перепадів напруги підбирають за встановленою проблемою. Реле, ПЗІП, стабілізатор і ДБЖ мають різні функції. Перезапуск телевізора або спалах лампи не визначає причину. За запаху, диму, тріску чи перегрівання припиніть користування та організуйте безпечне відключення й допомогу електрика.

На цій сторінці порівнюються задачі захисту для квартири й приватного будинку. Пристрої не ремонтують контакт або кабель. Паспорти обладнання та перевірка мережі мають передувати вибору; вигаданих історій виконаних автором робіт для рішення не потрібно.

Для кого ця сторінка: власники квартир/будинків, хто в ремонті, хто після аварій, кому треба захист техніки від перенапруги (холодильник, телевізор, котел, пральна машина, комп’ютер). Не для кого: якщо у вас уже плавиться щит або є запах гару — тут тільки аварійна зупинка й майстер.

ЗадачаПристрій або перевіркаМежа можливостей
Відключення при виході напруги за межіРеле напругиНе коригує вихід і не ремонтує контакт
Обмеження імпульсних перенапругПЗІП відповідного проєктуНе замінює ремонт мережі й контроль тривалих відхилень
Корекція тривалого відхиленняСтабілізатор у паспортних межахБез накопичувача не є резервом
Робота при зникненні електрикиВідповідний ДБЖ або система резервуЧас і навантаження обмежені характеристиками
Нагрівання або несправний контактПрофесійна діагностика й ремонтКупівля пристрою не усуває дефект

Різниця “по-людськи”: що означають ці слова

Перенапруга — це коли напруга в мережі підвищена не секунду, а помітно довше (хвилини/години). У такому режимі елементи живлення в техніці працюють із перегрівом. Це як їхати на авто постійно на підвищених обертах: якийсь час їде, а потім — ремонт.

«Стрибок напруги» — побутова назва різних змін. Для перевірки важливі напрям, тривалість, масштаб і зв’язок із навантаженням. За мерехтінням або збоєм неможливо встановити, чи була імпульсна перенапруга.

Просадка напруги — коли напруга падає (часто ввечері, при великих навантаженнях у будинку/районі). Найгірше від цього не лампочкам, а двигунам: компресор холодильника або мотор пральної машини бере більший струм, гріється й може не стартувати.

Імпульсна перенапруга — дуже короткий, але “гострий” пік. Причини різні: комутації в мережі, аварії, інколи гроза (особливо якщо будинок із повітряними лініями). Тут може “пробити” електроніку навіть без тривалого завищення.

Алгоритм: як зібрати симптоми в квартирі за 10 хвилин

Ваше завдання — зібрати факти, а не здогадки. Це допоможе правильно вибрати захист від перенапруги і не купити “ліки не від того”.

  • Запишіть час і частоту: раз на день, раз на тиждень, серіями по 3–5 разів.
  • Що видно по світлу: лампи різко яскравішають (ймовірна перенапруга) чи тьмяніють (просадка).
  • Хто перезавантажується/вимикається: комп’ютер, роутер, телевізор — чутливі до імпульсів і “провалів”.
  • Хто “гуде” або не стартує: холодильник, пральна машина — частіше проблема просадки.
  • Чи є помилки на котлі: котли дуже “не люблять” нестабільну мережу, особливо електроніка та вентилятори.
  • Перевірте сусідів/під’їзд: якщо блимає у всіх — це вже рівень стояка/будинку, а не “ваша розетка”.

Записуйте показання вже доступного штатного дисплея та час подій без відкривання щита. Не вимірюйте контакти розетки мультиметром без кваліфікації. Потрібний спосіб реєстрації та тривалість перевірки визначає фахівець.

Коли безпечно зупинитися й викликати електрика (без героїзму)

Ненадійні з’єднання можуть нагріватися й створювати ризик пожежі. За потемніння, запаху, тріску чи нагрівання припиніть користування й організуйте перевірку; жодних підтверджених статистичних даних про об’єкти автора тут немає.

Коментар автора. Для захисту від перенапруги я раджу погодити всю систему, включно зі станом лінії та заземлення. Не обирайте один пристрій як універсальне рішення для всіх аварій. Склад і підключення захистів визначають проєкт та документація.

Богдан Гнатюк, електромонтажник

Точно викликайте електрика, якщо є хоча б один пункт: запах гару/плавлення, щит або розетки теплі на дотик, іскріння, автомат/УЗО часто вибиває без зрозумілої причини, “плаває” напруга між кімнатами, техніка масово виходить з ладу. Тут важливо не те, що ви поставите — реле напруги, ПЗІП чи стабілізатор, — а щоб спочатку знайти причину (контакт, нуль, перевантаження, помилки в щиті).

Далі по статті ми вже розкладемо, який захист квартири від перенапруги працює проти довгих перенапруг і просадок, а який — проти імпульсів. І так, для вибору конкретного реле напруги краще перейти до основного матеріалу.

База безпеки в щитку: автомат, УЗО — що вони захищають, а що ні

Автомат і диференційний захист мають свої функції

Автоматичний вимикач узгоджують із лінією та навантаженням для захисту від перевантаження й короткого замикання. Він не є регулятором напруги. Збільшувати номінал, щоб припинити відключення без перевірки кабелю, небезпечно.

ПЗВ контролює диференційний струм; дифавтомат поєднує відповідні функції захисту. Вони потребують правильної схеми і не є універсальною гарантією проти всіх видів ураження струмом або обриву PEN. Захист від тривалих відхилень напруги та імпульсів розглядають окремо.

Справний монтаж перед купівлею додаткового обладнання

Ненадійне з’єднання або пошкоджена ізоляція не виправляються додаванням реле чи стабілізатора. Електрик перевіряє лінії, номінали, контакти та захисні провідники. Власник описує зовнішні симптоми й не відкриває ввімкнений щит.

Ось що найчастіше робить захист “на папері”:

  • Неправильні номінали автоматів: наприклад, 25–32 А на лінію з тонким кабелем — кабель гріється, а автомат “спокійний”.
  • Одна УЗО на все без логіки груп — при першому витоку темно у всій квартирі, а пошук причини перетворюється на квест.
  • Поганий контакт нуля (особливо на шині) — класика аварій із “плаваючою” напругою по кімнатах.
  • Відсутнє або фіктивне заземлення: “земля” на нуль — небезпечно, і УЗО може працювати непередбачувано.

Міні-чек-лист, який власник може зробити обережно (без розбору під напругою): перевірте, чи немає запаху гару, потемніння пластика, слідів підплавлення; послухайте, чи не “шипить/трішить” щиток; подивіться, чи не гріється дверцята/площа навколо. Номінали автоматів та якість затяжки — це вже робота з відкритим щитом, тут краще не геройствувати. Якщо є симптоми перегріву або “плаває” напруга — викликайте електрика, бо це вже не про комфорт, а про ризик пожежі.

Реле напруги: коли це найкращий захист від стрибків напруги для квартири

Як працює реле напруги і чому в квартирі це часто №1 для захисту техніки

Реле напруги — це пристрій, який постійно вимірює напругу в мережі й відсікає квартиру (або окрему лінію), якщо напруга виходить за задані межі: є перенапруга або просадка напруги. Потім воно чекає заданий час і вмикає живлення назад. Саме ця пауза — не “каприз”, а реальний захист для техніки з компресорами та двигунами.

У житті це виглядає так: напруга “попливла” ввечері, холодильник починає важко стартувати, котел може піти в помилку, а блоки живлення телевізора/комп’ютера отримують зайвий нагрів. Реле напруги просто відключає — так, ви на хвилину залишились без світла, зате не залишились без плати керування котла.

Порушення нейтралі може створювати ненормальні напруги; причина потребує ремонту. Реле реагує на параметри в межах свого паспорта, але не усуває дефект і не гарантує захист людини при будь-якій несправності PEN.

Критерії підбору реле напруги: на що дивитися, щоб це не було “для галочки”

Для квартири в Україні зазвичай потрібне однофазне реле (230 В). Трифазне — рідкість у квартирах, частіше в приватних будинках або комерції.

Ключові параметри, які реально впливають на захист техніки від перенапруги:

  • Допустимий струм і спосіб комутації за паспортом.
  • Можливості налаштування та вимоги підключеної техніки.
  • Затримку повторного пуску й роботу з компресорним обладнанням.
  • Паспортні вимоги до монтажу, клем та середовища.
  • Індикацію й журнал подій, якщо ці функції передбачено моделлю.

І важливий момент: універсальної “найкращої моделі для всіх” не існує — залежить від вашого вводу, навантаження та стану мережі. Для вибору конкретного реле напруги краще перейти до основного матеріалу.

Схеми встановлення: вводне чи групове, і де потрібен електрик

Вводне реле напруги ставлять на вході квартири, одразу після ввідного автомата (а далі вже УЗО/дифавтомати й групи). Плюс — захищає все одразу: холодильник, котел, пральну машину, телевізор, комп’ютер. Мінус — при “поганій” мережі ви можете частіше залишатися без живлення всієї квартири.

Групове реле — коли окремо захищають “ніжну” техніку: котел, холодильник, розеткову групу з комп’ютером/ТВ. Плюс — світло в коридорі не гасне через проблеми на кухні. Мінус — складніше щиток, більше місця й грамотної комутації.

Що можна зробити самому? Реально — лише підготувати місце в щиті, зібрати інформацію про навантаження, сфотографувати щиток і промаркувати лінії. Монтаж у щиті — це робота з відповідальністю: правильний переріз провідників, момент затяжки, схема через УЗО/автомати, інколи через контактор. Якщо ви не впевнені, що відрізняє нуль від землі не лише кольором — тут краще викликати електрика. Це той випадок, де помилка коштує дорожче, ніж робота майстра.

ПЗІП: окрема задача захисту від імпульсних перенапруг

Імпульси від атмосферних розрядів і комутацій мають інший характер, ніж тривале підвищення або зниження мережевої напруги. Виробник DEHN описує ПЗІП для таких задач у житлових та інших установках. Це не універсальна гарантія, що будь-який апарат захистить будь-яку мережу.

Чому ПЗІП не замінює реле напруги

Реле відключає навантаження за своєю логікою при виході напруги за встановлені межі. ПЗІП обмежує імпульсні перенапруги у відповідній схемі. Обирати між ними тільки за ціною або зовнішнім виглядом недоцільно: спершу визначають задачу й потрібну координацію захисту.

Що визначає електрик перед встановленням

  • Систему живлення й захисних провідників, особливості вводу та обладнання.
  • Потребу в захисті від імпульсів і відповідну модель.
  • Паспортну схему, узгодження із захисними апаратами та іншими ступенями.
  • Умови монтажу, підключень і подальшої перевірки стану.

Тип, конфігурацію й технічні параметри ПЗІП беруть з документації виробника та проєкту. Універсальної схеми за словами «квартира» або «повітряний ввід» немає. Не робіть перемички N–PE і не монтуйте пристрій у спільному чи опломбованому щиті самостійно.

При пошкодженій нейтралі, перегріванні або невідомому стані захисних провідників спочатку потрібна перевірка й ремонт. Встановлення ПЗІП не підтверджує справності цих частин.

Стабілізатор напруги: коли він виправданий, а коли це “дорогий обігрівач у коридорі”

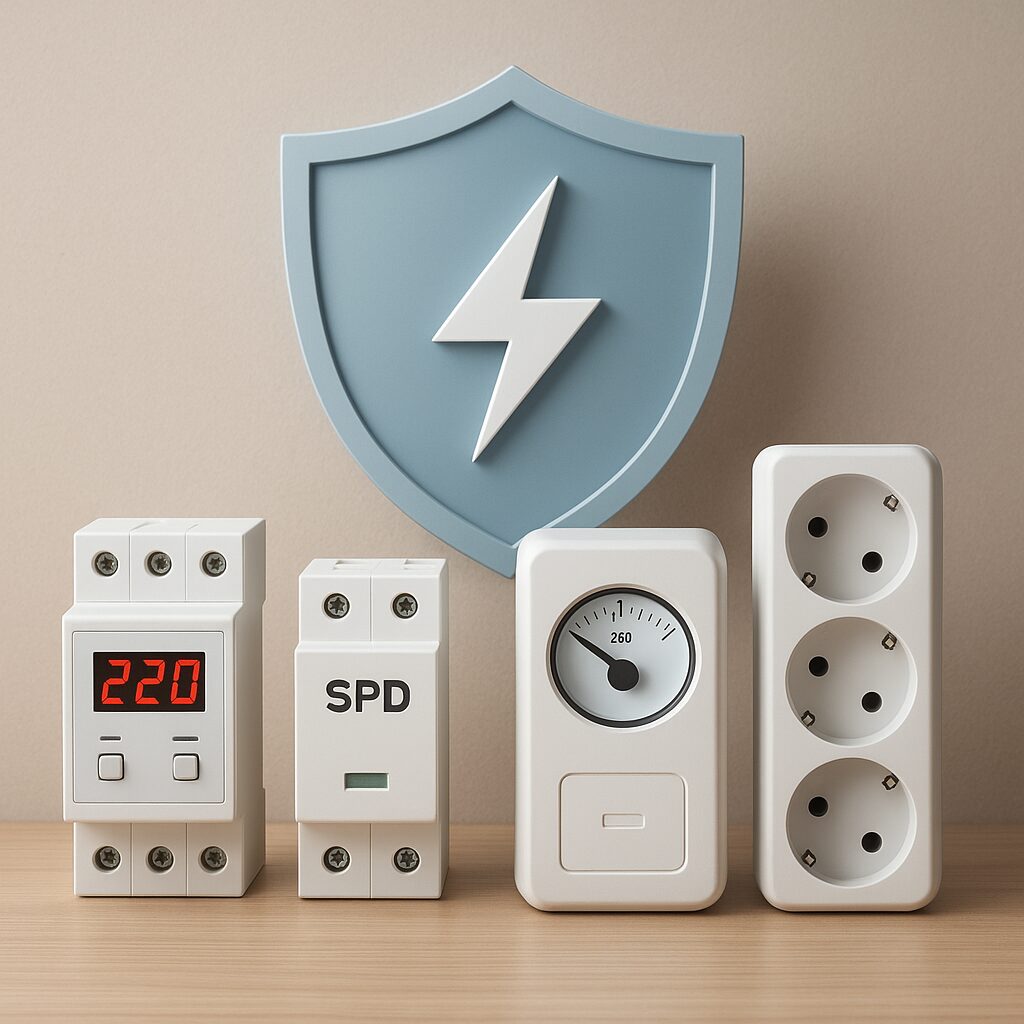

Різні функції засобів захисту електроживлення. Інфографіка.
Інфографіка до матеріалу; показані ознаки не встановлюють причини без перевірки.

Що робить стабілізатор і чому він не “універсальний щит” від усього

Стабілізатор напруги (стабілізатор) — це пристрій, який намагається тримати на виході більш-менш нормальні 220–230 В, коли на вході напруга довго завищена або занижена. Тобто його сильна сторона — просадка напруги та тривалі відхилення в мережі. Це типова історія для України: старі будинки з довгими стояками, “втомлені” трансформатори, приватний сектор, села, або район, де ввечері всі вмикають бойлери й кондиціонери.

Але важливо: стабілізатор — не чарівна таблетка. Від швидкого стрибка напруги або імпульсної перенапруги він може не врятувати так, як хотілося б, особливо якщо стрибок різкий і короткий. Для нормального захисту від перенапруги часто потрібна зв’язка: реле напруги (відсічення) + ПЗІП (імпульси) + вже за потреби стабілізатор (тривалі просадки/перекоси). Інакше виходить той самий сценарій “дорогий обігрівач у коридорі”: гуде, гріється, місце займає, а причина проблеми — наприклад, поганий контакт нуля в щиті — як була, так і залишилась.

Коли стабілізатор реально виправданий: сценарії для квартири та приватного сектору

Стабілізатор має сенс, коли ви бачите системну проблему з напругою, а не разові “моргнуло і забуло”. З практики найчастіше він допомагає в таких випадках:

  • Котел (газовий/електричний) “вередує” ввечері: помилки, перезапуски, шум вентилятора, збої плати. При просадці електроніка і двигуни поводяться нестабільно.
  • Холодильник важко стартує або “гуде”, особливо в години піку. Компресор при низькій напрузі бере більший струм і гріється.
  • Комп’ютер і мережеве обладнання (роутер) періодично перезавантажуються при просадках, хоча з електрикою “ніби все нормально”.
  • Приватний сектор/село: довгі лінії, повітряний ввод, напруга гуляє помітно протягом дня.

Коли стабілізатор часто не дає очікуваного ефекту: якщо у вас основна біда — імпульсні перенапруги (грозові, комутаційні) або “плаваючий нуль” у будинку. Тут першочергово потрібні правильні рішення в щиті, а не “коробка, яка все вирівняє”.

Практика вибору й установки: потужність, типи, шум і чесний блок про вимірювання

Підбір починається з потужності. Стабілізатор беруть із запасом, бо при низькій вхідній напрузі йому важче “витягувати” навантаження, і фактична віддача може падати. Для котла окремий невеликий стабілізатор — часто розумний варіант. Для всієї квартири — це вже габарити, ціна й правильне місце встановлення (вентиляція, доступ, пожежна безпека).

По типах (дуже коротко, по-людськи):

Релейний — ступінчасте регулювання, може клацати, зазвичай доступний за ціною. Сервопривідний — плавніший, але є механіка (знос/шум), чутливість до пилу. Електронний — швидший і тихіший, частіше дорожчий.

Корисні опції: байпас (обхід на час ремонту/обслуговування), захист від перегріву, індикація напруги, адекватна затримка включення після аварії (для компресорів).

І чесно про головне: без замірів напруги протягом доби вибір стабілізатора — це частково “вгадування”. Мультиметр, який показав 228 В вдень, не скаже, що о 20:30 у вас 185 В і котел “падає”. Ідеально — або хоча б кілька замірів у різний час, або реєстратор/реле з журналом подій. Якщо підозрюєте серйозні просадки чи перекоси — краще один раз нормально поміряти, ніж потім носити стабілізатор по квартирі, як валізу без ручки.

Мережевий фільтр, подовжувач, UPS: що реально дає “фільтр” і як не згоріти разом із ним

Що реально робить мережевий фільтр (і чому це не “повний щит” квартири)

Мережевий фільтр у побуті — це, по суті, подовжувач із елементами приглушення перешкод: він може трохи згладжувати високочастотний “сміття” в мережі та відпрацьовувати дрібні імпульси. У кращих моделях є варистор (елемент, що “підрізає” піки), запобіжник і термозахист. Але важливо: мережевий фільтр не є повноцінним рішенням для захисту від перенапруги в квартирі, особливо якщо мова про тривалу перенапругу, просадку або серйозну імпульсну перенапругу.

Тут і народжується маркетинговий сюр: “фільтр за 199 грн, який врятує котел і холодильник одночасно”. Теоретично він може врятувати хіба що ваш настрій на касі. Практично — це допоміжний рівень, а не головний.

“Фільтр — це непоганий шолом, але не бронежилет.”

Ще один критичний момент: ефективність варисторного захисту сильно залежить від наявності нормального заземлення. Якщо “землі” немає або вона фіктивна, частина захисту втрачає сенс, а інколи і стає небезпечнішою в аварійних режимах.

Як вибрати фільтр/подовжувач без маркетингу: 6 ознак нормального виробу

Я дивлюся не на гучні наклейки, а на конструкцію. Ось критерії, які реально мають значення для захисту техніки від перенапруги на рівні “розетки”:

  • Варистор + запобіжник + термозахист. Варистор сам по собі старіє від імпульсів; без запобіжника/термозахисту він може перегрітися.
  • Нормальний переріз кабелю. Для потужних навантажень потрібен товстий провід (орієнтир — 3×1,5 мм² для більшості побутових задач; для дуже потужних — ще уважніше). “Шнурок як локшина” — це нагрів і ризик.
  • Контактна група і якість розеток: щільний контакт, не “іскрить”, не гріється, є нормальні латунні/мідні елементи, а не тонка жерсть.
  • Заземлення (контакт PE) і адекватна вилка. Якщо у вас у квартирі немає реального PE — не обманюйте себе “третім контактом заради краси”.
  • Реальний номінал по струму (часто 10–16 А) і чесна якість виконання.
  • Документи/маркування: зрозумілий виробник, відповідність стандартам, а не “NoName без адреси”.

І просте правило: мережевий фільтр — для телевізора, комп’ютера, зарядок, аудіо. Але не як єдиний захист для котла, холодильника чи пральної машини, якщо у вас є реальні проблеми з напругою в будинку.

Небезпечні сценарії: як “тонкий подовжувач” стає причиною пожежі + коротко про UPS

Потужний споживач через невідповідний подовжувач або ненадійний контакт створює ризик перегрівання. Умови використання й допустиме навантаження беруть з паспорта; нагрівання, запах або потемніння потребують припинення користування. Це загальний механізм ризику, а не вигаданий виїзд автора.

Тому: потужну техніку (пральна машина, бойлер, електрообігрівач) підключайте в стаціонарну розетку правильної лінії, а не в “триногу” з ринку. Якщо розетка гріється — це не “нормально”, це сигнал перевірити контакт і лінію.

Про UPS: для комп’ютера UPS корисний, бо дає час зберегти дані й пережити короткі відключення або просадки. Але UPS теж не замінює комплексний захист від перенапруги у щитку: якщо в мережі серйозна аварія, без реле напруги/ПЗІП шанси електроніки все одно гірші.

7) FAQ: часті питання про захист від перенапруги в квартирі

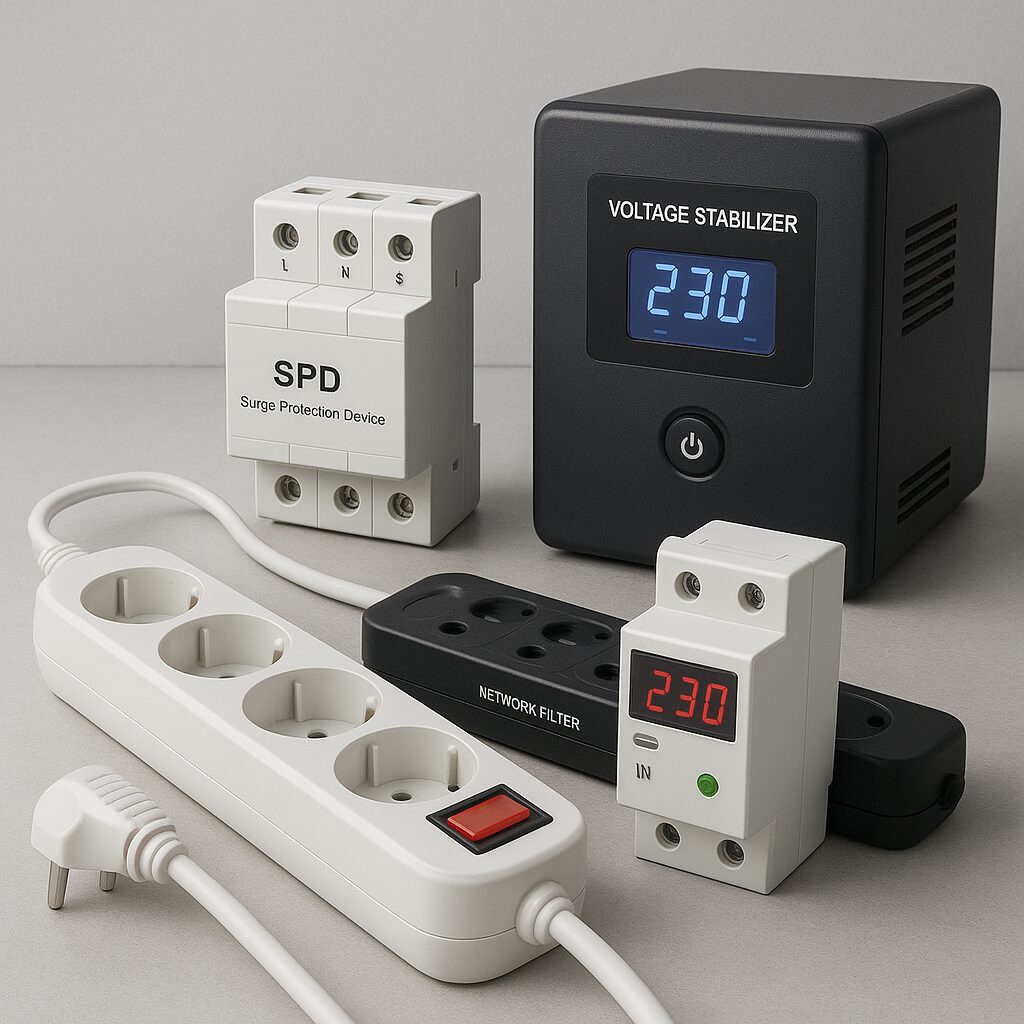

Різні функції засобів захисту електроживлення. Ілюстрація.
Згенерована ілюстрація до матеріалу.

Що обрати: реле напруги, ПЗІП, стабілізатор чи мережевий фільтр?

Для тривалих відхилень порівнюють можливості реле й стабілізатора; для імпульсів — відповідний ПЗІП; для роботи без мережі — систему резерву. Вибір залежить від перевіреної задачі. НКРЕКП наводить номінальні 230/400 В і 207–253 В для ±10% від 230 В; це не універсальні налаштування реле.

У реальному житті найкраще працює не “одна чарівна коробка”, а правильна комбінація під вашу проблему: реле (відсічення) + ПЗІП (імпульси) + за потреби стабілізатор (довга просадка). Для вибору конкретного реле напруги краще перейти до основного матеріалу.

ЗадачаПристрій або перевіркаМежа можливостей
Відключення при виході напруги за межіРеле напругиНе коригує вихід і не ремонтує контакт
Обмеження імпульсних перенапругПЗІП відповідного проєктуНе замінює ремонт мережі й контроль тривалих відхилень
Корекція тривалого відхиленняСтабілізатор у паспортних межахБез накопичувача не є резервом
Робота при зникненні електрикиВідповідний ДБЖ або система резервуЧас і навантаження обмежені характеристиками
Нагрівання або несправний контактПрофесійна діагностика й ремонтКупівля пристрою не усуває дефект

Чи потрібен ПЗІП у квартирі в багатоповерхівці? Чи допоможе УЗО від перенапруги?

ПЗІП у багатоповерхівці має сенс, якщо в будинку є нормальна система заземлення (PE) і є можливість правильного монтажу (краще на вводі/поверховому щиті, короткі підключення, узгоджений автомат). Якщо “землі” немає або вона сумнівна, ПЗІП може працювати гірше, а інколи створювати небажані режими — тоді питання треба вирішувати з електриком на рівні будинку/щитів.

УЗО від перенапруги не рятує. УЗО (або дифавтомат) реагує на витік струму, тобто захищає людей і зменшує ризик пожежі від витоків. Але при перенапрузі часто витоку немає — є перегрів електроніки чи пробій компонентів. Тому як захист техніки від перенапруги УЗО не розглядайте, це інша задача.

Якщо напруга “плаває” вечорами, перший крок — зафіксувати факти: хоча б кілька вимірювань у різний час або пристрій із журналом подій. Далі зазвичай або реле напруги (щоб не пускати небезпечні значення в квартиру), або стабілізатор на критичні споживачі (котел/робоче місце), або комплексно — залежно від цифр.

Як захистити конкретну техніку і які симптоми вказують на проблеми з нулем?

Для котла, холодильника, ПК та пральної машини спершу перевіряють паспортні вимоги й живильну лінію. Пуск двигуна, чутливість до відхилень та потреба в резерві — різні задачі. Універсальної обов’язкової комбінації для всіх моделей немає. Критерії наведені у статтях про реле та стабілізатор.

Пороги реле напруги залежать від вашої мережі та техніки. У більшості квартир працюють “помірні” межі, щоб не вибивало дарма, але й не пускало відверто небезпечні значення. Якщо поставити занадто вузько — будете жити в режимі “дискотеки” з частими відключеннями. Якщо занадто широко — сенс захисту падає. Точні налаштування краще підбирати під реальні виміри.

Реле можна ставити на окремі групи — це нормальна практика, коли хочете захистити котел/кухню/робоче місце без відключення всієї квартири. Але схема має бути грамотно зібрана в щитку.

Окремо про небезпечне: симптоми проблем із нулем (поганий контакт, “плаваючий нуль”) — це коли в одній кімнаті лампи різко яскравішають, а в іншій тьмяніють; напруга “стрибає” по різних розетках; техніка поводиться дивно одночасно в різних зонах; є підгоряння або нагрів у щитку. Тут не експериментуйте: вимикайте навантаження і викликайте електрика. Це одна з тих несправностей, які реально можуть закінчитися дорогою поломкою або пожежею, якщо її “перетерпіти”.

Висновок: оптимальні комбінації захисту та короткий план дій для квартири

Порядок вибору: установити проблему, усунути дефекти, визначити вимоги споживачів та підібрати узгоджений захист. Для функцій реле прикладом є D2-40 виробника DS Electronics; для підбору навантаження — матеріал Volter. Характеристики конкретної моделі не переносити на всі пристрої.

ЗадачаПристрій або перевіркаМежа можливостей
Відключення при виході напруги за межіРеле напругиНе коригує вихід і не ремонтує контакт
Обмеження імпульсних перенапругПЗІП відповідного проєктуНе замінює ремонт мережі й контроль тривалих відхилень
Корекція тривалого відхиленняСтабілізатор у паспортних межахБез накопичувача не є резервом
Робота при зникненні електрикиВідповідний ДБЖ або система резервуЧас і навантаження обмежені характеристиками
Нагрівання або несправний контактПрофесійна діагностика й ремонтКупівля пристрою не усуває дефект

Власник записує час, масштаб, уже доступні показання й стан техніки. Електрик перевіряє мережу та проєктує потрібне рішення. При частих відключеннях не обходьте захист; повернення світла після скидання не підтверджує усунення дефекту.

Межа DIY проста: ви можете зібрати симптоми, зробити фото щитка, перевірити видимі ознаки перегріву та не використовувати сумнівні подовжувачі. Але якщо є запах гару, гріється щиток/розетки, напруга “плаває” по кімнатах або підозра на проблеми з нулем — тут без варіантів: викликайте електрика. Для вибору конкретного реле напруги краще перейти до основного матеріалу.
