Диагностика: какой именно "скачок" у вас - перенапряжение, просадка или импульс?
Защиту от перепадов напряжения подбирают по установленной проблеме. Реле, ПЗИП, стабилизатор и ИБП имеют разные функции. Перезапуск телевизора или вспышка лампы не определяет причину. При запахе, дыме, треске или перегреве прекратите пользование и организуйте безопасное отключение и помощь электрика.
На этой странице сравниваются задачи защиты квартиры и частного дома. Устройства не ремонтируют контакт или кабель. Паспорта оборудования и проверка сети должны предшествовать выбору; вымышленных историй выполненных автором работ для решения не требуется.
Для кого эта страница: владельцы квартир/домов, кто в ремонте, кто после аварий, кому нужна защита техники от перенапряжения (холодильник, телевизор, котел, стиральная машина, компьютер). Не для кого: если у вас уже плавится щит или есть запах гари – здесь только аварийная остановка и мастер.

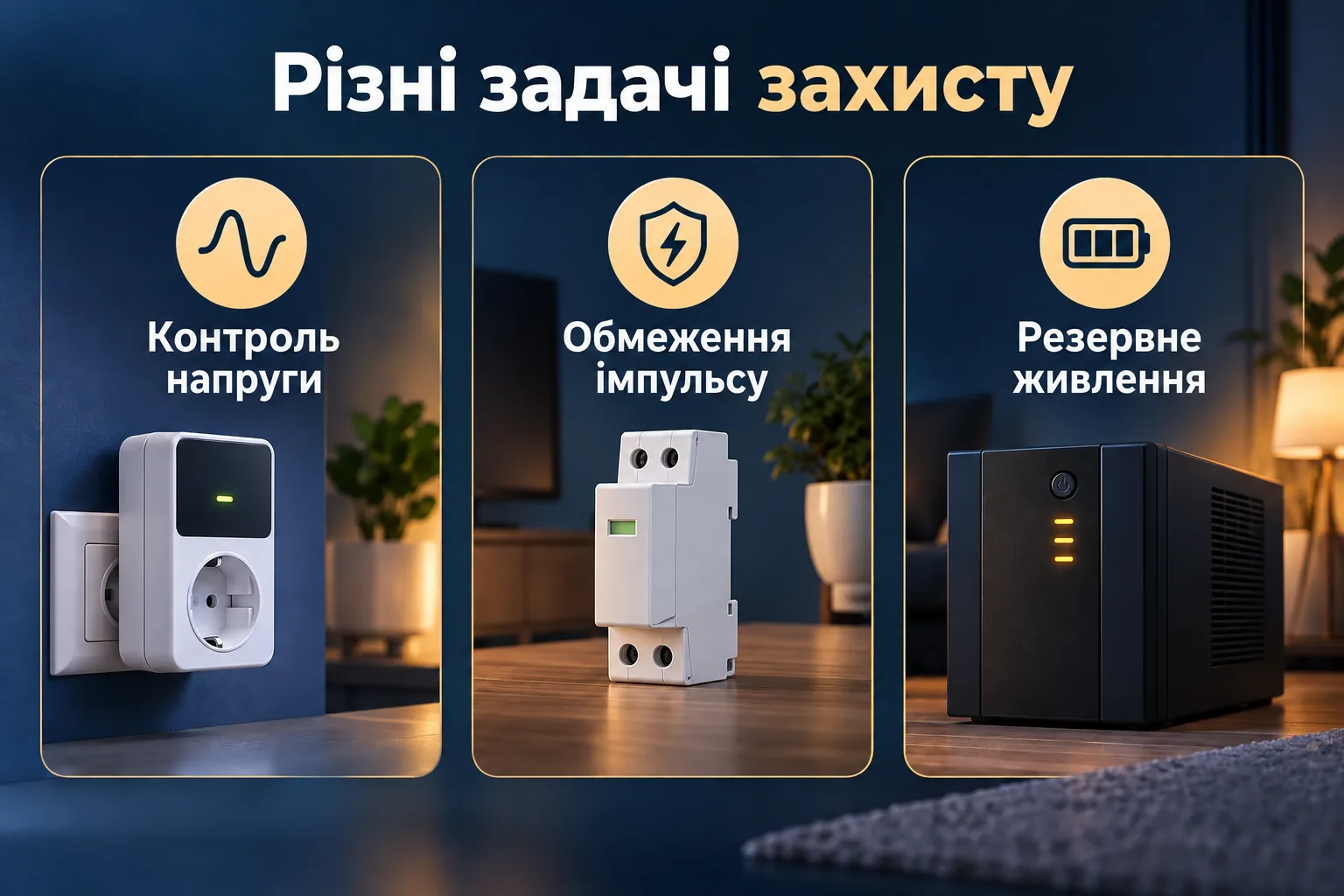

| Задача | Устройство или проверка | Предел возможностей |
|---|---|---|
| Отключение при выходе напряжения за пределы | Реле напряжения | Не корректирует выход и не ремонтирует контакт |
| Ограничение импульсных перенапряжений | ПЗИП соответствующего проекта | Не заменяет ремонт сети и контроль длительных отклонений |
| Коррекция длительного отклонения | Стабилизатор в паспортных пределах | Без накопителя не является резервом |
| Работа при исчезновении электричества | Соответствующий ИБП или система резерва | Время и нагрузка ограничены характеристиками |
| Нагрев или неисправный контакт | Профессиональная диагностика и ремонт | Покупка устройства не устраняет дефект |
Разница "по-человечески": что означают эти слова
Перенапряжение - это когда напряжение в сети повышена не секунду, а заметно длиннее (минуты/часы). В таком режиме батареи работают с перегревом. Это как ехать на авто постоянно на повышенных оборотах: какое-то время едет, а потом ремонт.
«Прыжок напряжения» — бытовое название разных изменений. Для проверки важны направления, продолжительность, масштаб и связь с погрузкой. По мере мерцания или сбоя невозможно установить, было ли импульсное перенапряжение.
Просадка напряжения – когда напряжение падает (часто вечером, при больших нагрузках в доме/районе). Хуже всего этого не лампочкам, а двигателям: компрессор холодильника или мотор стиральной машины берет больший ток, греется и может не стартовать.
Импульсное перенапряжение – очень короткий, но "острый" пик. Причины разные: коммутации в сети, аварии, иногда гроза (особенно если здание с воздушными линиями). Здесь может "пробить" электронику даже без продолжительного завышения.
Алгоритм: как собрать симптомы в квартире за 10 минут
Ваша задача – собрать факты, а не догадки. Это поможет правильно выбрать защиту от перенапряжения и не купить "лекарство не от того".
- Запишите время и частоту: раз в день, раз в неделю, сериями по 3-5 раз.
- Что видно по свету: лампы резко ярче (вероятное перенапряжение) или тускнеют (просадка).
- Кто перезагружается/выключается: компьютер, роутер, телевизор - чувствительны к импульсам и провалам.
- Кто "гудит" или не стартует: холодильник, стиральная машина - чаще проблема просадки.
- Есть ли ошибки на котле: котлы очень не любят нестабильную сеть, особенно электроника и вентиляторы.
- Проверьте соседей/подъезд: если мигает у всех — это уже уровень стояка/дома, а не ваша розетка.
Записывайте показания уже доступного штатного дисплея и время событий без открытия щита. Не измеряйте контакты электрической розетки без квалификации. Необходимый способ регистрации и продолжительность проверки определяет специалист.
Когда безопасно остановиться и вызвать электричество (без героизма)
Ненадежные соединения могут нагреваться и создавать риск пожара. При потемнении, запахе, треске или нагреве прекратите пользование и организуйте проверку; никаких подтвержденных статистических данных об объектах автора здесь нет.
Комментарий автора. Для защиты от перенапряжения я советую согласовать всю систему, включая состояние линии и заземление. Не выбирайте одно устройство в качестве универсального решения для всех аварий. Состав и подключение защит определяют проект и документация.
Богдан Гнатюк, электромонтажник
Точно вызывайте электричество, если есть хотя бы один пункт: запах гари/плавления, щит или розетки теплые на ощупь, искрение, автомат/УЗО часто выбивает без понятной причины, плавает напряжение между комнатами, техника массово выходит из строя. Здесь важно не то, что вы поставите. реле напряжения, ПЗИП или стабилизатор, а чтобы сначала найти причину (контакт, ноль, перегрузка, ошибки в щите).
Далее по статье мы уже разложим, какая защита квартиры от перенапряжения работает против долгих перенапряжений и просадок, а какая – против импульсов. И да, для выбора конкретного реле напряжения лучше перейти к основному материалу..
База безопасности в щитке: автомат, УЗО – что они защищают, а что нет
Автомат и дифференциальная защита имеют свои функции
Автоматический выключатель согласуется с линией и нагрузкой для защиты от перегрузки и короткого замыкания. Он не является регулятором напряжения. Увеличивать номинал, чтобы прекратить отключение без проверки кабеля, небезопасно.
УЗО контролирует дифференциальный ток; дифавтомат совмещает соответствующие функции защиты. Они нуждаются в правильной схеме и не являются универсальной гарантией против всех видов поражения током или обрыва PEN. Защита от длительных отклонений напряжения и импульсов рассматривается отдельно.
Исправный монтаж перед покупкой дополнительного оборудования
Ненадежное соединение или поврежденная изоляция не исправляются добавлением реле или стабилизатора. Электрик проверяет линии, номиналы, контакты и защитные проводники. Обладатель описывает внешние симптомы и не открывает включенный щит.
Вот что чаще всего делает защиту "на бумаге":
- Неправильные номиналы автоматов: например, 25–32 А на линию с тонким кабелем — кабель греется, а автомат "спокойный".
- Одна УЗО на все без логики групп – при первой утечке темно во всей квартире, а поиск причины превращается в квест.
- Плохой контакт нуля (особенно на шине) — классика аварий с плавающим напряжением по комнатам.
- Отсутствует или фиктивное заземление: "земля" на ноль - опасно, и УЗО может работать непредсказуемо.
Мини-чек-лист, который владелец может сделать осторожно (без разбора под напряжением): проверьте, нет ли запаха гари, потемнения пластика, следов подплавки; послушайте, не шипит ли щиток; посмотрите, не греется ли дверца/площадь вокруг. Номиналы автоматов и качество затяжки – это уже работа с открытым щитом, здесь лучше не геройствовать. Если есть симптомы перегрева или “плавающее” напряжение – вызывайте электричество, потому что это уже не о комфорте, а о риске пожара.
Реле напряжения: когда это лучшая защита от скачков напряжения для квартиры
Как работает реле напряжения и почему в квартире это часто №1 для защиты техники
Реле напряжения — это устройство, постоянно измеряющее напряжение в сети и отсекает квартиру (или отдельную линию), если напряжение выходит за заданные пределы: есть перенапряжение или просадка напряжения. Затем оно ждет заданное время и включает питание назад. Именно эта пауза — не каприз, а реальная защита для техники с компрессорами и двигателями.
В жизни это выглядит так: напряжение поплыло вечером, холодильник начинает тяжело стартовать, котел может пойти в ошибку, а блоки питания телевизора/компьютера получают лишний нагрев. Реле напряжения просто отключает – да, вы на минуту остались без света, зато не остались без платы управления котла.
Нарушение нейтрали может создавать ненормальные напряжения; причина нуждается в ремонте. Реле реагирует на параметры в пределах паспорта, но не устраняет дефект и не гарантирует защиту человека при любой неисправности PEN.
Критерии подбора реле напряжения: на что смотреть, чтобы это не было "для галочки"
Для квартиры в Украине обычно нужно однофазное реле (230 В). Трехфазное – редкость в квартирах, чаще в частных домах или коммерции.
Ключевые параметры, реально влияющие на защита техники от перенапряжения:
- Допустим ток и способ коммутации по паспорту.
- Возможность настройки и требования подключенной техники.
- Задержка повторного пуска и работа с компрессорным оборудованием.
- Паспортные требования к монтажу, клеммам и среде.
- Индикация и журнал событий, если эти функции предусмотрены моделью.
И немаловажный момент: универсальной "лучшей модели для всех" не существует - зависит от вашего ввода, нагрузки и состояния сети. Для выбора конкретного реле напряжения лучше перейти к основному материалу.
Схемы установки: вводная или групповая, и где требуется электрик
Вводное реле напряжения ставят на входе квартиры сразу после вводного автомата (а дальше уже УЗО/дифавтоматы и группы). Плюс – защищает все сразу: холодильник, котел, стиральная машина, телевизор, компьютер. Минус – при “плохой” сети вы можете чаще оставаться без питания всей квартиры.
Групповое реле — когда отдельно защищают нежную технику: котел, холодильник, розеточную группу с компьютером/ТВ. Плюс — свет в коридоре не гаснет из-за проблем на кухне. Минус – сложнее щиток, больше места и грамотной коммутации.
Что можно сделать самому? Реально – только подготовить место в щите, собрать информацию о погрузке, сфотографировать щиток и промаркировать линии. Монтаж в щите – это работа с ответственностью: правильное сечение проводников, момент затяжки, схема через УЗО/автоматы, иногда через контактор. Если вы не уверены, что отличает ноль от земли не только цветом – здесь лучше вызвать электричество. Это тот случай, где ошибка стоит дороже работы мастера.
ПЗИП: отдельная задача защиты от импульсных перенапряжений
Импульсы от атмосферных разрядов и коммутаций имеют иной характер, чем длительное повышение или понижение сетевого напряжения. Производитель DEHN описывает ПЗИП для таких задач в жилых и других установках. Это не универсальная гарантия того, что любой аппарат защитит любую сеть.
Почему ПЗИП не заменяет реле напряжения
Реле отключает нагрузку по своей логике при выходе напряжения за установленные пределы. ПЗИП ограничивает импульсные перенапряжения в соответствующей схеме. Выбирать между ними только по цене или внешнему виду нецелесообразно: сначала определяют задачу и необходимую координацию защиты.
Что определяет электрик перед установкой
- Система питания и защитных проводников, особенности ввода и оборудования.
- Потребность в защите от импульсов и соответствующая модель.
- Паспортная схема, согласование с защитными аппаратами и другими степенями.
- Условия монтажа, подключений и последующей проверки состояния.
Тип, конфигурацию и технические параметры ПЗИП принимаются из документации производителя и проекта. Универсальной схемы по словам «квартира» или «воздушного ввода» нет. Не производите перемычки N–PE и не монтируйте устройство в совместном или опломбированном щите самостоятельно.
При поврежденной нейтрали, перегреве или неизвестном состоянии защитных проводников сначала требуется проверка и ремонт. Установление ПЗИП не подтверждает исправность этих частей.
Стабилизатор напряжения: когда он оправдан, а когда это дорогой обогреватель в коридоре
Что делает стабилизатор и почему он не "универсальный щит" от всего
Стабилизатор напряжения (стабилизатор) — это устройство, которое пытается держать на выходе более или менее нормальные 220–230 В, когда на входе напряжение долго завышенная или заниженная. То есть его сильная сторона – просадка напряжения и длительные отклонения в сети. Это типичная история для Украины: старые дома с длинными стояками, уставшие трансформаторы, частный сектор, села, или район, где вечером все включают бойлеры и кондиционеры.
Но важно: стабилизатор – не волшебная таблетка. от быстрого скачка напряжения или импульсного перенапряжения он может не спасти так, как хотелось бы, особенно если скачок резкий и короткий. Для нормального защиты от перенапряжения часто нужна связка: реле напряжения (отсечение) + ПЗИП (импульсы) + уже при необходимости стабилизатор (длительные просадки/перекосы). Иначе выходит тот же сценарий "дорогой обогреватель в коридоре": гудит, греется, место занимает, а причина проблемы - например, плохой контакт нуля в щите - как была, так и осталась.
Когда стабилизатор реально оправдан: сценарии для квартиры и частного сектора
Стабилизатор имеет смысл, когда вы видите системную проблему с напряжением, а не разовые "моргнуло и забыло". Из практики чаще всего он помогает в следующих случаях:
- Котел (газовый/электрический) "вередует" вечером: ошибки, перезапуски, шум вентилятора, сбои платы. При просадке электроника и двигатели ведут себя нестабильно.
- Холодильник тяжело стартует или гудит, особенно в часы пика. Компрессор при низком напряжении берет больший ток и греется.
- Компьютер и сетевое оборудование (роутер) периодически перезагружаются при просадках, хотя с электричеством "как бы все нормально".
- Частный сектор/село: длинные линии, воздушный ввод, напряжение гуляет заметно в течение дня.
Когда стабилизатор часто не дает ожидаемого эффекта: если у вас основная беда. импульсные перенапряжения (грозовые, коммутационные) или "плавающий ноль" в доме. Здесь в первую очередь нужны правильные решения в щите, а не "все выровняющая коробка".
Практика выбора и установки: мощность, типы, шум и честный блок об измерениях
Подбор начинается с мощности. Стабилизатор берут с запасом, ибо при низком входном напряжении ему труднее "вытягивать" нагрузку, и фактическая отдача может падать. Для котла отдельный небольшой стабилизатор – часто разумный вариант. Для всей квартиры это уже габариты, цена и правильное место установки (вентиляция, доступ, пожарная безопасность).
По типам (очень коротко, по-человечески):
Релейный — ступенчатая регулировка, может щелкать, обычно доступная по цене. Сервоприводный — более плавный, но есть механика (износ/шум), чувствительность к пыли. Электронный — быстрее и тише, чаще дороже.
Полезные опции: байпас (обход на время ремонта/обслуживания), защита от перегрева, индикация напряжения, адекватная задержка включения после аварии (для компрессоров).
И честно о главном: без замеров напряжения в течение суток выбор стабилизатора – это частично "угадывание". Мультиметр, показавший 228 В днем, не скажет, что в 20:30 у вас 185 В и котел падает. Идеально – либо хотя бы несколько замеров в разное время, либо регистратор/реле с журналом событий. Если подозреваете серьезные просадки или перекосы – лучше один раз нормально померить, чем потом носить стабилизатор по квартире, как чемодан без ручки.
Сетевой фильтр, удлинитель, UPS: что реально дает "фильтр" и как не сгореть вместе с ним
Что реально делает сетевой фильтр (и почему это не "полный щит" квартиры)
Сетевой фильтр в обиходе – это, по сути, удлинитель с элементами подавления помех: он может немного сглаживать высокочастотный “мусор” в сети и отрабатывать мелкие импульсы. В лучших моделях есть варистор (подрезающий пики), предохранитель и термозащита. Но важно: сетевой фильтр не есть полноценным решением для защиты от перенапряжения в квартире, особенно если речь о длительном перенапряжении, просадке или серьезной импульсное перенапряжение.
Здесь и рождается маркетинговый сюр: “фильтр за 199 грн, который спасет котел и холодильник одновременно". Теоретически он может спасти разве что ваше настроение на кассе. Практически - это вспомогательный уровень, а не главный.
"Фильтр - это неплохой шлем, но не бронежилет."
Еще один критический момент: эффективность варисторной защиты сильно зависит от наличия нормального заземления. Если "земли" нет или она фиктивна, часть защиты теряет смысл, а иногда и становится опаснее в аварийных режимах.
Как выбрать фильтр/удлинитель без маркетинга: 6 признаков нормального изделия
Я смотрю не на громкие наклейки, а на конструкцию. Вот критерии, которые реально имеют значение для защиты техники от перенапряжения на уровне "розетки":
- Варистор + предохранитель + термозащита. Варистор сам по себе стареет от импульсов; без предохранителя/термозащиты он может перегреться.
- Нормальное сечение кабеля. Для мощных нагрузок требуется толстый провод (ориентир – 3×1,5 мм² для большинства бытовых задач; для очень мощных – еще внимательнее). "Шнурок как лапша" - это нагрев и риск.
- Контактная группа и качество розеток: плотный контакт, не “искрит”, не греется, есть нормальные латунные/медные элементы, а не тонкая жесть.
- Заземление (контакт PE) и адекватная вилка. Если у вас в квартире нет реального PE – не обманывайтесь «третьим контактом ради красоты».
- Реальный номинал по току (часто 10–16 А) и честное качество исполнения.
- Документы/маркировка: понятный производитель, соответствие стандартам, а не "NoName без адреса".
И простое правило: сетевой фильтр – для телевизора, компьютера, зарядок, аудио. Но нет как единственная защита для котла, холодильника или стиральной машины, если у вас есть реальные проблемы с напряжением в доме.

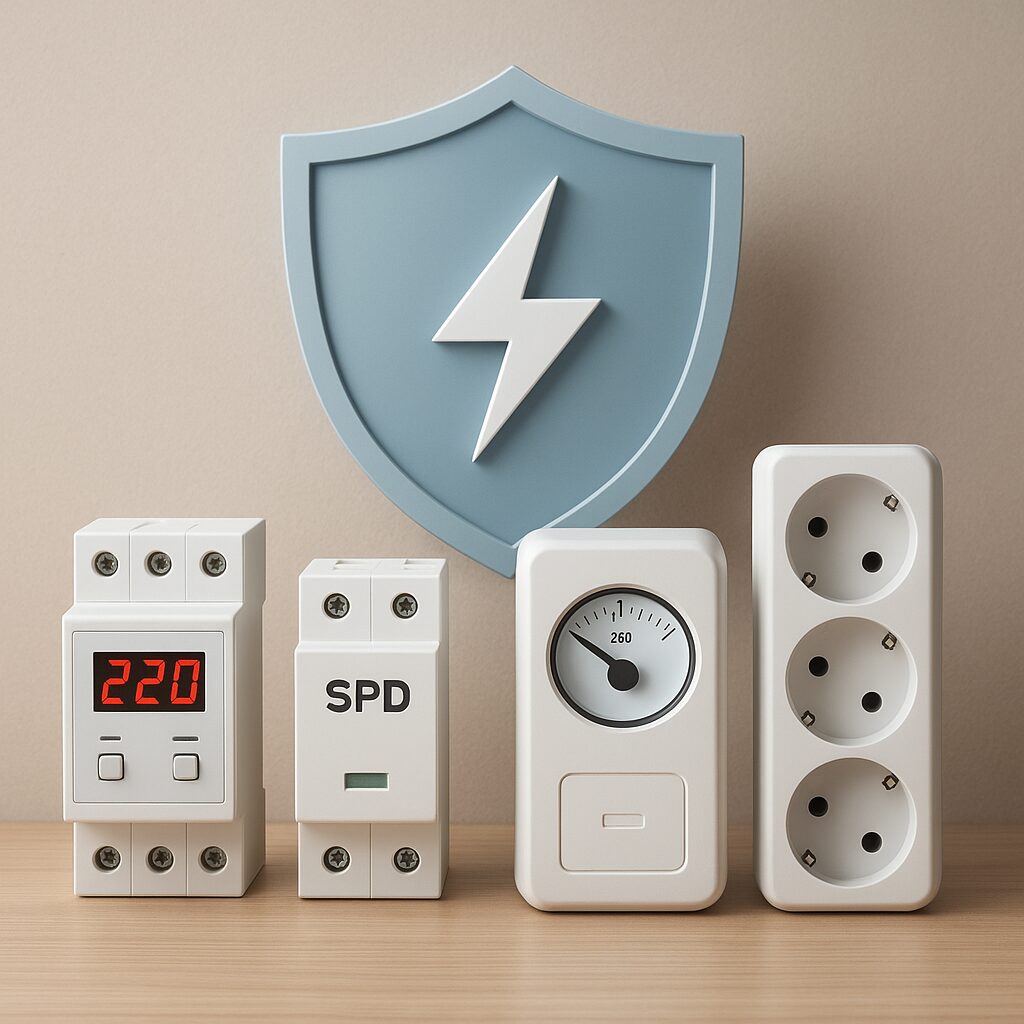

Опасные сценарии: как "тонкий удлинитель" становится причиной пожара.
Мощный потребитель через неподходящий удлинитель или ненадежный контакт создает риск перегрева. Условия использования и допустимую нагрузку берут из паспорта; нагрев, запах или потемнение требуют прекращения пользования. Это общий механизм риска, а не вымышленный выезд автора.
Поэтому: мощную технику (стиральная машина, бойлер, электрообогреватель) подключайте в стационарную розетку правильной линии, а не в "треногу" с рынка. Если розетка греется — это не нормально, это сигнал проверить контакт и линию.
О UPS: для компьютера UPS полезно, так как дает время сохранить данные и пережить короткие отключения или просадки. Но UPS тоже не заменяет комплексную защиту от перенапряжения в щитке: если у сети серьезная авария, без реле напряжения/ПЗИП шансы электроники все равно хуже.
7) FAQ: частые вопросы о защите от перенапряжения в квартире

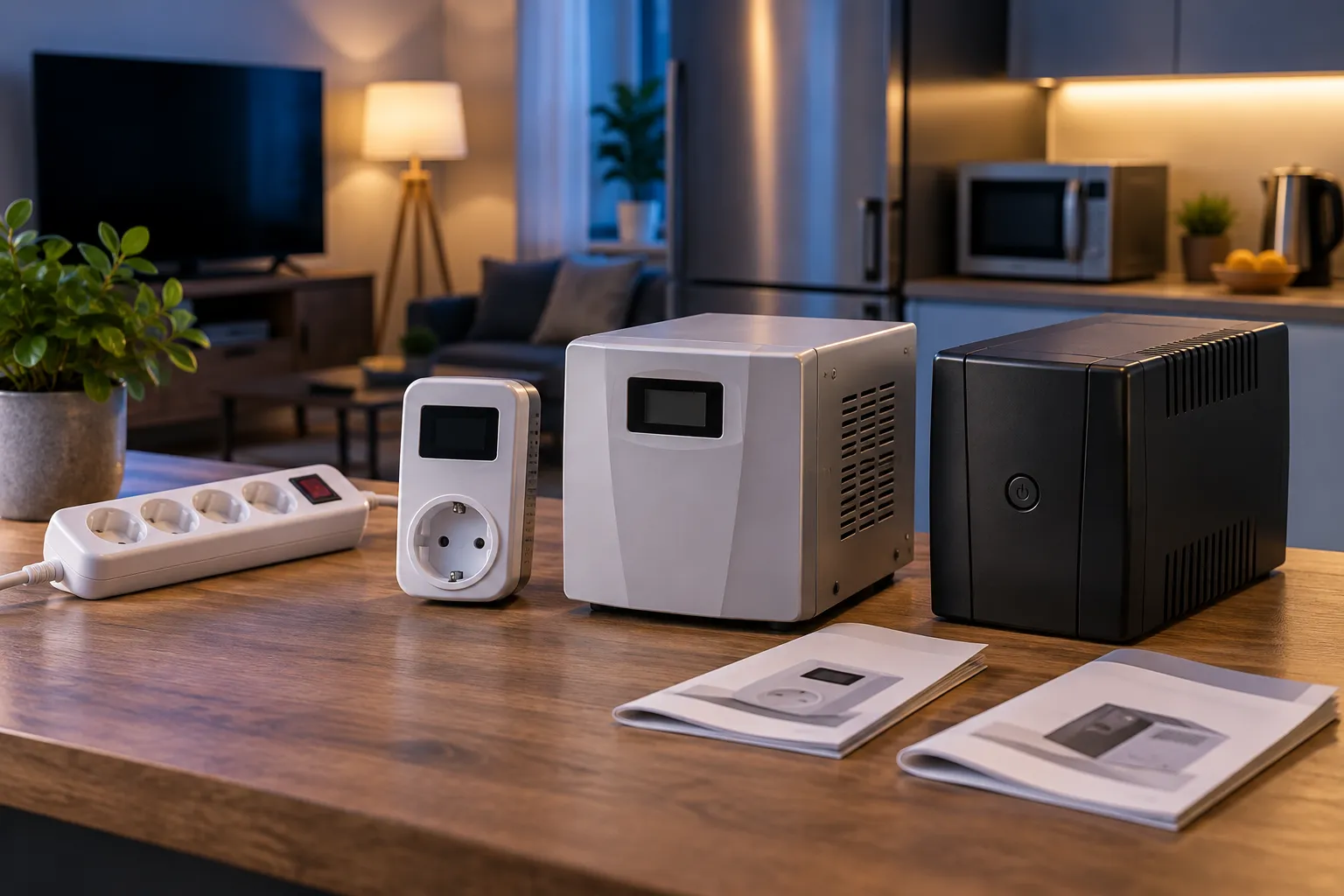

Что выбрать: реле напряжения, ПЗИП, стабилизатор или сетевой фильтр?
Для продолжительных отклонений сравнивают возможности реле и стабилизатора; для импульсов - соответствующий ПЗИП; для работы без сети – систему резерва. Выбор зависит от проверяемой задачи. НКРЭКП приводит номинальные 230/400 В и 207–253 В для ±10% от 230 В; это не универсальные настройки реле.
В реальной жизни лучше работает не "одна волшебная коробка", а правильная комбинация под вашу проблему: реле (отсечение) + ПЗИП (импульсы) + при необходимости стабилизатор (длинная просадка). Для выбора конкретного реле напряжения лучше перейти к основному материалу.
| Задача | Устройство или проверка | Предел возможностей |
|---|---|---|
| Отключение при выходе напряжения за пределы | Реле напряжения | Не корректирует выход и не ремонтирует контакт |
| Ограничение импульсных перенапряжений | ПЗИП соответствующего проекта | Не заменяет ремонт сети и контроль длительных отклонений |
| Коррекция длительного отклонения | Стабилизатор в паспортных пределах | Без накопителя не является резервом |
| Работа при исчезновении электричества | Соответствующий ИБП или система резерва | Время и нагрузка ограничены характеристиками |
| Нагрев или неисправный контакт | Профессиональная диагностика и ремонт | Покупка устройства не устраняет дефект |
Нужен ли ПЗИП в квартире в многоэтажке? Поможет ли УЗО от перенапряжения?
ПЗИП в многоэтажке имеет смысл, если в доме есть нормальная система заземления (PE) и есть возможность правильного монтажа (лучше на вводе/этажном щите, короткие подключения, согласованный автомат). Если "земли" нет или она сомнительна, ПЗИП может работать хуже, а иногда создавать нежелательные режимы – тогда вопрос нужно решать с электриком на уровне дома/щитов.
УЗО от перенапряжения не спасает. УЗО (или дифавтомат) реагирует на утечку тока, то есть защищает людей и уменьшает риск пожара от утечек. Но при перенапряжении часто утечки нет – есть перегрев электроники или пробой компонентов. Потому как защита техники от перенапряжения УЗО не рассматривайте, это другая задача.
Если напряжение плавает по вечерам, первый шаг — зафиксировать факты: хотя бы несколько измерений в разное время или устройство с журналом событий. Далее обычно либо реле напряжения (чтобы не пускать опасные значения в квартиру), либо стабилизатор на критические потребители (котел/рабочее место), или комплексно - в зависимости от цифр.
Как защитить конкретную технику и какие симптомы указывают на проблемы с нулем?
Для котла, холодильника, ПК и стиральной машины сначала проверяют паспортные требования и питающую линию. Пуск двигателя, чувствительность к отклонениям и потребность в резерве – разные задачи. Универсальной обязательной комбинации для всех моделей нет. Критерии приведены в статьях о реле да стабилизатор.
Пороги реле напряжения зависят от вашей сети и техники. В большинстве квартир работают "умеренные" границы, чтобы не выбивало зря, но и не пускало откровенно опасные значения. Если поставить слишком узко – будете жить в режиме "дискотеки" с частыми отключениями. Если слишком широко – смысл защиты падает. Точные настройки лучше подбирать под реальные замеры.
Реле можно ставить на отдельные группы – это нормальная практика, когда хотите защитить котел/кухню/рабочее место без отключения всей квартиры. Но схема должна быть грамотно собрана в щитке.
Отдельно об опасном: симптомы проблем с нулем (плохой контакт, плавающий ноль) — это когда в одной комнате лампы резко ярче, а в другой тускнеют; напряжение "прыгает" по разным розеткам; техника ведет себя странно одновременно в разных зонах; есть подгорание или нагрев в щитке. Здесь не экспериментируйте: выключайте нагрузку и вызывайте электричество. Это одна из тех неисправностей, которые реально могут закончиться дорогой поломкой или пожаром, если ее "перетерпеть".
Вывод: оптимальные комбинации защиты и краткий план действий для квартиры
Порядок выбора: установить проблему, устранить дефекты, определить требования потребителей и подобрать согласованную защиту. Для функций реле примером является D2-40 производителя DS Electronics; для подбора нагрузки материал Volter. Характеристики конкретной модели не переносят на все устройства.
| Задача | Устройство или проверка | Предел возможностей |
|---|---|---|
| Отключение при выходе напряжения за пределы | Реле напряжения | Не корректирует выход и не ремонтирует контакт |
| Ограничение импульсных перенапряжений | ПЗИП соответствующего проекта | Не заменяет ремонт сети и контроль длительных отклонений |
| Коррекция длительного отклонения | Стабилизатор в паспортных пределах | Без накопителя не является резервом |
| Работа при исчезновении электричества | Соответствующий ИБП или система резерва | Время и нагрузка ограничены характеристиками |
| Нагрев или неисправный контакт | Профессиональная диагностика и ремонт | Покупка устройства не устраняет дефект |
Владелец записывает время, масштаб, уже доступны показания и состояние техники. Электрик проверяет сеть и проектирует необходимое решение. При частых отключениях не обходите защиту; возврат света после сброса не подтверждает устранение дефекта.
Предел DIY прост: вы можете собрать симптомы, сделать фото щитка, проверить видимые признаки перегрева и не использовать сомнительные удлинители. Но если есть запах гари, греется щиток/розетки, напряжение плавает по комнатам или подозрение на проблемы с нулем – здесь без вариантов: вызывайте электричество. Для выбора конкретного реле напряжения лучше перейти к основному материалу.
