Що таке реле контролю напруги і від чого воно реально рятує
Буває так: ви вмикаєте чайник, і раптом світло на секунду моргнуло. Начебто дрібниця — але через тиждень “помирає” телевізор або починає дивно гудіти холодильник. Я бачив це в реальних щитах у квартирах і невеликих магазинах у Сумах: сліди підгорілих клем, розплавлені корпуси автоматів, блоки живлення, які не пережили черговий стрибок. І найгірше — люди думають, що “так у всіх”, поки не прилетить дорогий ремонт.
Реле контролю напруги — це автоматика захисту в електрощиті, яка відстежує контроль напруги в мережі й аварійно відключає живлення, якщо напруга виходить за безпечні межі (нижній/верхній поріг). Ця сторінка — для власників квартир/будинків і малого бізнесу, які хочуть зрозуміти, чи потрібен їм такий захист, від чого він реально рятує та що він не вирішує. Далі буде просте пояснення, приклади з практики і логіка “чому так”.
| Питання | Коротка відповідь |
|---|---|
| Що таке реле контролю напруги? | Пристрій у щиті, який відключає лінію при небезпечній напрузі |
| Від чого рятує? | Від перенапруги/просідання, “поганого нуля”, перекосу фаз |
| Кого це стосується? | Квартири, приватні будинки, кафе/офіси з дорогою технікою |
| Кому не підходить як “панацея”? | Тим, хто хоче лікувати ним погану проводку або слабкі клеми |
Кому точно варто читати далі: якщо у вас дорога побутова техніка, багато електроніки, нестабільна електромережа у будинку, або вже були “дивні” симптоми (миготіння, гул, періодичні перезавантаження роутера/котла). Кому “не зайде”: якщо ви шукаєте “чарівну коробочку”, яка замінить нормальний монтаж у електрощиті.
Що таке реле контролю напруги простими словами

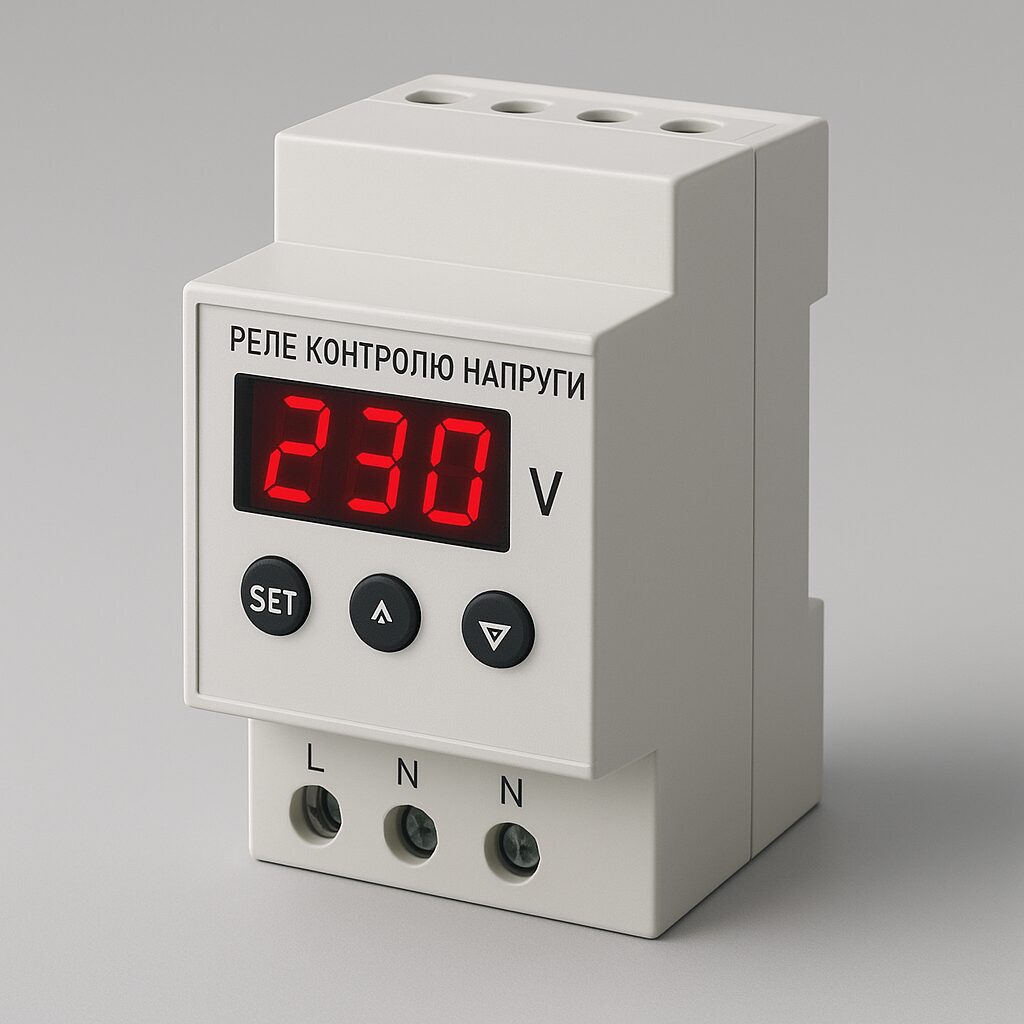

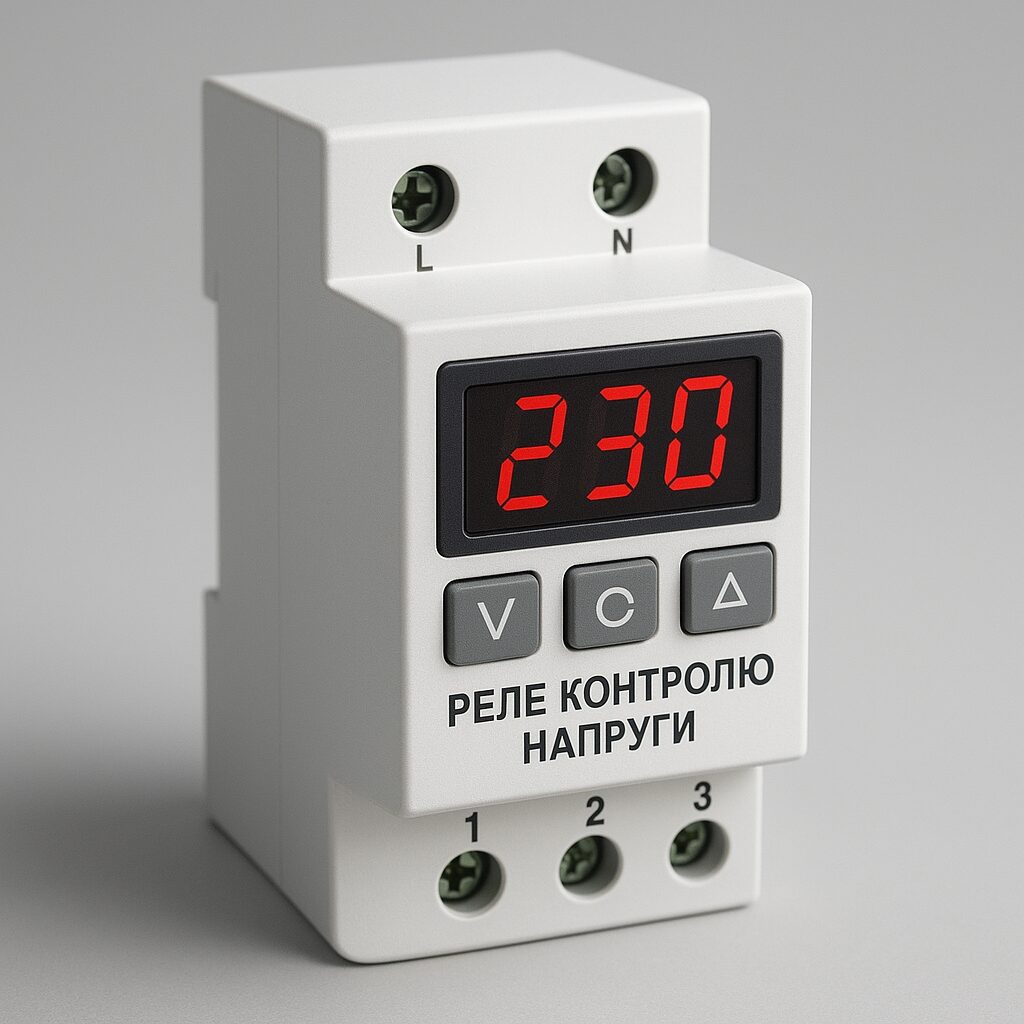

Реле контролю напруги (його ще називають захисне реле напруги) — це модуль, який ставиться в електрощит і постійно вимірює напругу між фазою та нулем. Якщо напруга виходить за налаштовані межі — спрацьовує аварійне відключення і ваша квартира/будинок тимчасово знеструмлюється. Коли напруга повертається в норму, реле не “клацає” одразу, а чекає заданий час — це називається затримка повторного включення.
Важливий момент: це саме елемент автоматики захисту, який працює разом із автоматичними вимикачами. Автомат захищає кабель від перевантаження/короткого замикання, а реле — вашу техніку від ненормальної напруги. Тобто логіка така: “автомат → кабель → навантаження”, а реле стоїть там, де воно реально контролює напругу на вході лінії.
Від чого воно реально рятує (і чому техніка страждає)
Найчастіші проблеми в наших будинках — не “містика”, а банальна фізика контактів і мереж:
- Поганий нуль (підгоріла/послаблена нульова клема в щиті або на вводі): напруга “плаває”, в розетках може стати і 180 В, і 260+ В.
- Перекіс фаз у вводі будинку (актуально для багатоповерхівок): на одній фазі перевантаження — на іншій росте напруга, і страждають “невдало підключені” квартири.
- Стрибки напруги при аваріях/перемиканнях, обривах, роботах енергетиків.
Що вразливе: блоки живлення телевізорів, комп’ютерів, роутерів, котлів; інверторні пральні/кондиціонери; і особливо компресор холодильника. Компресор не любить частих “підхватів” після провалу напруги — звідси й сенс затримки повторного включення: дати системі стабілізуватися і не запускати мотор “через силу”.
Приклади з практики: де реле було б “дешевшим за ремонт”
З реальних виїздів: у квартирі клієнта регулярно “підморгував” світлодіодний світ, а роутер перезавантажувався. В щиті — нульова шина з підгорілим контактом. Напруга скакала так, що частина техніки працювала “на чесному слові”. Реле б відключало живлення при виході за нижній поріг/верхній поріг, і люди б не ловили симптоми, як детективи без ліхтарика.
Після базового пояснення можна перейти до повного гіда з вибору реле напруги для квартири й будинку: там розберемо, яке реле контролю напруги для квартири і яке реле контролю напруги для будинку доречне, як виставляти пороги та яку схему підключення в щиті вважати правильною і безпечною.
Як працює реле напруги: контроль напруги, верхній/нижній поріг, аварійне відключення, затримка повторного включення
Алгоритм роботи: від виміру до відключення (крок за кроком)
Як працює реле напруги на практиці? Дуже приземлено: реле контролю напруги постійно вимірює напругу в вашій електромережі між фазою та нулем і порівнює її з тим, що ви виставили в налаштуваннях. Ніякої магії — чиста математика й механіка контактів.
Типовий цикл виглядає так:
- Вимір. Пристрій “бачить” поточну напругу U (наприклад, 228 В) між фазою та нулем на вході.
- Порівняння з порогами. Значення порівнюється з двома межами: нижній поріг (наприклад, 180–190 В) і верхній поріг (наприклад, 250–255 В). Конкретні цифри залежать від вашої мережі та рекомендацій виробника техніки, але логіка одна.
- Аварійне відключення. Якщо U нижче нижнього порогу або вище верхнього — реле розмикає вихідний контакт. Тобто навантаження (квартира/лінія) знеструмлюється.
- Контроль відновлення. Реле продовжує міряти напругу. Коли вона повертається в “допуск”, пристрій не поспішає одразу вмикати живлення.
- Затримка повторного включення. Відлічується заданий час (від кількох секунд до хвилин), і лише потім живлення подається знову.
Цей алгоритм — причина, чому реле контролю напруги ставлять саме в електрощит, а не десь “після розетки”: воно має контролювати ситуацію системно, на вході живлення лінії.
“Реле напруги — це не про комфорт. Це про те, щоб ваша техніка не брала на себе роль запобіжника.”
Що відбувається всередині: внутрішнє реле чи контактор
Коли спрацьовує захист, “відключає” не дисплей і не кнопки — відключають силові контакти. У побутових моделях це може бути вбудоване силове реле. У варіантах на більші струми або для відповідальних об’єктів реле напруги керує контактором (окремим силовим апаратом), а контактор уже комутує навантаження.
Чому це важливо розуміти? Бо є різниця між “реле на 40 А на папері” і реальним ресурсом контактів у щиті при частих спрацюваннях, високих пускових струмах чи поганих клемах. Я не раз бачив щити, де через слабкі затяжки грілися з’єднання, а власник думав, що “винна напруга”. Реле контролю напруги не лікує поганий монтаж — воно реагує на небезпечні значення напруги.
Чому затримка повторного включення критична для холодильника і кондиціонера
Затримка повторного включення — це не “зайва пауза”, а захист для компресорної техніки: компресор холодильника, кондиціонери, деякі насоси. Після зупинки компресору потрібно кілька хвилин, щоб вирівнявся тиск у системі. Якщо вмикати його одразу після провалу/стрибка — компресор стартує під навантаженням, росте пусковий струм і знос. У найгіршому випадку — перегрів, спрацювання теплового захисту або вихід з ладу.
Практично це виглядає так: мережа “провалилась” на хвилину, реле відключило квартиру, напруга повернулась — і якщо ввімкнути все миттєво, компресор може отримати серію невдалих запусків. Затримка робить один простий, але розумний крок: дає мережі стабілізуватися і техніці — “перевести подих”.
Міні-схема правильної логіки в щиті, щоб не плутатися:
- автомат → реле → кабель → навантаження
Автомат — для захисту кабелю від КЗ/перевантаження, реле контролю напруги — для відсічення небезпечної напруги, далі вже йде ваш кабель і побутова техніка.
Коли реле контролю напруги потрібне обов’язково: квартира, будинок, мала комерція
Ситуації, де реле контролю напруги — не “хочу/не хочу”, а must-have
Є об’єкти, де я ставлю питання руба: або ставимо захист, або ви свідомо граєте в лотерею з побутовою технікою та електронікою. Найчастіші сценарії в Україні, які я бачу на виїздах:
Старий житловий фонд. Під’їзні щити, яким 30–50 років, “втомлені” скрутки, підгорілі автомати, алюміній, клеми, які тримаються на силі віри. Тут ризик поганого нуля і перекосу по фазі не теоретичний — він регулярний.
Підозра на слабкий/обгорілий нуль. Це один із найнебезпечніших сценаріїв: при проблемах із нульовим провідником напруга між фазою та нулем може “поплисти” вгору або вниз. А техніка не зобов’язана героїчно витримувати 260+ В.
Новобудови з “сюрпризами” в щитах. Так, нове — не завжди синонім “правильне”. Бачив щити, де економили на елементах автоматики захисту, плутали схеми, ставили найдешевші апарати, а клеми затягували “на пів-оберта”. І тут реле контролю напруги — як ремінь безпеки: не виправить помилки монтажу, але відріже небезпечну напругу.
Приватний будинок із довгою лінією. Довгий ввід, тонкий кабель, повітряна лінія, сусіди з зваркою — і ви отримуєте просідання напруги, особливо ввечері. Плюс аварії на лінії трапляються частіше, ніж хотілося б.
Район із частими аваріями/перемиканнями. Якщо у вас регулярно “моргає” світло, а роутер перезавантажується частіше, ніж ви — у понеділок, це прямий сигнал думати про контроль напруги.
Квартира, будинок, мала комерція: що саме ви захищаєте
Реле контролю напруги для квартири — це насамперед про захист електроніки та побутової техніки: телевізори, комп’ютери, роутери, пральні машини, індукція, бойлер, а також котел (якщо він у квартирі) — у нього плата керування часто дорожча за “пів котла”. Якщо напруга виходить за верхній поріг або падає нижче нижнього порогу, реле робить аварійне відключення і не дає техніці “підсмажитися”.
Реле контролю напруги для будинку — ще важливіше, бо навантажень більше і вони “капризніші”: насоси свердловини, циркуляційні насоси, автоматика котла, майстерня з електроінструментом, ворота/сигналізація. Для компресорної техніки критична затримка повторного включення, щоб компресор холодильника чи кондиціонера не стартував одразу після провалу напруги.
Для малої комерції (кафе/офіс/магазин/склад) реле контролю напруги часто окупається після першого ж “приключення”: POS-термінали, роутери, відеоспостереження, холодильні вітрини, морозилки, кавомашини. Там простій і списання продукту — це вже не “неприємно”, а гроші.
Чек-лист симптомів і ризиків: коли ставити вже сьогодні
Якщо відмічаєте 2–3 пункти — не тягніть:
- Світло помітно мерехтить, коли вмикається чайник/пральна/бойлер.
- Часто перезавантажується роутер, телевізор “клацає” і вмикається не з першого разу.
- Холодильник або кондиціонер інколи “бурчить”, важко стартує після відключення.
- Ви в старому будинку, де під’їзний щит виглядає як музей експонатів.
- Було хоча б одне підгоряння клем/розетки/автомата або запах нагріву в щиті.
- У районі часті аварійні перемикання, “моргнуло і пропало” — норма.
Важливо: якщо ви підозрюєте обрив/поганий нуль (різко змінилася яскравість ламп, частина техніки поводиться дивно, чути потріскування в щиті) — це високий ризик. Тут не експериментуйте: знеструмлюйте і викликайте електрика на діагностику. Реле контролю напруги — правильний крок, але спершу треба переконатися, що щит і з’єднання в нормі.
Як вибрати реле контролю напруги під вашу мережу: 1-фаза/3-фази, струм, функції, налаштування
Крок 1–3: фази, струм, схема (щоб не купити “не те”)
Вибір реле контролю напруги я завжди починаю з трьох базових питань: скільки фаз у вас на вводі, який реальний струм споживання, і як зібраний електрощит. Якщо відповісти чесно — 80% помилок зникає.
- 1-фаза чи 3-фази. У квартирі майже завжди однофазна мережа (фаза+нуль). У приватному будинку часто буває трифазний ввід (3 фази + нуль). Для 1-фази берете однофазне реле. Для 3-фаз є два підходи: одне трифазне реле (контроль по кожній фазі + логіка відключення) або три однофазні — залежить від схеми щита і того, чи потрібно відключати все одразу при проблемі на одній фазі.
- Номінальний струм. Не беріть “впритик”. Орієнтир №1 — ваш ввідний автомат. Якщо ввідний автомат 40 А, то реле на 40 А — це вже на межі, особливо при частих комутаціях і нагріві в щиті. Я люблю мати запас (наприклад, 40 А автомат — дивитися реле/контакторний варіант з більшим запасом по струму). Орієнтир №2 — реальні навантаження: бойлер, електроплита, кондиціонери, насос, майстерня.
- Схема в щиті. Мінімальна логіка така: автомат → реле → кабель → навантаження. Якщо у вас груповий щит на багато ліній, інколи вигідніше ставити реле на ввід (щоб захистити все) або окремо на критичні лінії (котел/холодильники/серверна шафа).
“Найдорожче реле — те, яке вибрали неправильно і воно гріється в щиті замість того, щоб захищати.”
Функції, які реально корисні (а не “для галочки”)
Окрім базового контролю напруги, звертайте увагу на практичні речі, які я потім бачу в роботі на об’єктах:
- Індикація напруги (цифрова) — зручно швидко зрозуміти, що робиться в мережі між фазою та нулем.
- Пам’ять аварій — показує, через що було відключення: верхній поріг, нижній поріг, інколи — час події. Це корисно, коли ви не вдома, а “все вимкнулося”.
- Точність вимірювання і стабільність роботи — важлива, щоб реле не “панікувало” від дрібних коливань і не клацало зайвий раз.
- Регулювання порогів і часу затримки повторного включення. Затримка критична для компресорів (холодильник, кондиціонер) і деяких насосів.
Якщо навантаження велике або багато компресорної техніки — часто правильніше, коли реле контролю напруги керує контактором. Так контакти живуть довше, а щит менше гріється.
Налаштування порогів і “плутанина” з УЗО/дифавтоматом: хто за що відповідає
Типова помилка: люди думають, що реле напруги замінює УЗО/дифавтомат (ПЗВ). Ні. Це різні види автоматики захисту.
Реле напруги реагує на перенапругу або просідання і робить аварійне відключення по напрузі. УЗО/дифавтомат (ПЗВ) реагує на витік струму (коли струм “тікає” через людину/воду/корпус) і захищає від ураження та пожежі через витоки. А автомат — від короткого замикання і перевантаження кабелю. Кожен відповідає за своє.
По налаштуваннях для побуту найчастіше стартують з адекватних значень нижнього/верхнього порогу та нормальної затримки. Але не можна робити “занадто вузько” (наприклад, відрубати при 210–240 В), інакше отримаєте постійні відключення від нормальних коливань у мережі — особливо ввечері або в приватному секторі. Правильні пороги залежать від реальної ситуації в вашій електромережі й чутливості техніки: інколи краще ширше, але стабільно, ніж “ідеально”, але з клацанням щопівгодини.
Як правильно встановити реле напруги в електрощиті: схема підключення, місце, типові помилки
Де саме ставити в щиті: правильна логіка захисту
Правильне місце для реле контролю напруги — там, де воно бачить напругу на вході й може відключити все навантаження, яке ви хочете захистити. У побуті найчастіше ставлять на ввід, перед груповими автоматами. Тоді при виході напруги за верхній або нижній поріг воно робить аварійне відключення всієї квартири/будинку (або частини, якщо так задумано схемою).
Базова схема для більшості об’єктів виглядає так:
ввідний автомат → (за потреби лічильник/контактор) → реле контролю напруги → групові автомати
Поясню на пальцях, чому так. Ввідний автомат захищає ввідний кабель і дає можливість безпечно знеструмити щит. Далі стоїть реле контролю напруги, яке контролює реальну напругу між фазою та нулем і відключає живлення, якщо мережа “з’їхала”. А групові автомати вже захищають окремі лінії (розетки, світло, бойлер, кондиціонер тощо).
Іноді я роблю схему “ввідний автомат → реле → контактор → групи”, якщо навантаження великі або щит комерційний. Тоді реле керує контактором, а силова комутація відбувається через контактор — це надійніше по ресурсу контактів.
Підключення: якість клем важливіша за “красу” в щиті
Реле напруги вимірює і комутує через свої клеми. А клеми в щиті люблять два речі: правильний перетин проводу і правильну затяжку. Все інше — декор.
На що звернути увагу під час монтажу:
- Фаза і нуль мають бути підключені саме туди, куди каже схема виробника. Якщо переплутати або взяти “чужий” нуль — реле може некоректно міряти напругу або відключати без причини.
- Перетин проводу від вводу до реле і далі до шин/автоматів має відповідати струму вводу. Типова помилка — залишити тонкі перемички в місці, де йдуть десятки ампер.
- Затяжка гвинтів. Недотягнутий гвинт = мікроіскріння = нагрів = підгоріла клема. Перетягнутий — теж погано (можна пошкодити жилу). У реальних щитах я часто знаходжу “ледь притиснуто” або навпаки “зірвана різьба”. Обидва варіанти небезпечні.
- Не перегрівати клеми. Якщо в щиті тісно, багато модулів і високі навантаження — продумайте вентиляцію/компоновку або використовуйте контакторне рішення.
І так, “коса скрутка під ізолентою” в щиті — це не лайфхак, а шлях до запаху гару. Я бачив щити, де після такої “економії” плавився пластик поруч, а люди дивувалися, чому вибиває автомат.
Типові помилки з практики і межа безпеки
Ось помилки, які повторюються найчастіше:
- Підключення після групових автоматів. Тоді реле може відключати лише частину ліній або взагалі “не бачити” того, що треба захищати. Логіка ламається.
- Переплутаний нуль (або “нуль з іншої шини”). При проблемах з нулем у будинку це може давати абсолютно дивну поведінку, аж до хибних спрацювань.
- Скрутки, перехідники абияк, підгорілі гребінки. Будь-який поганий контакт — це нагрів. А нагрів у щиті — це вже питання пожежної безпеки.
- Недотягнуті гвинти на вводі/виводі реле. Реле може бути якісне, а клема згорить через монтаж.
Межа безпеки проста: якщо ви не маєте навичок роботи в електрощиті, не розумієте, де у вас PEN/PE/N, як перевіряти відсутність напруги, і чим відрізняється робочий нуль від захисного — не лізьте в щит під напругою. Тут без жартів: викликайте електрика. Вартість монтажу менша за ціну “помилки на одну клему”.
Налаштування і перевірка після монтажу: як переконатися, що захист працює
Перший запуск: огляд, індикація, контроль напруги мультиметром
Після монтажу реле контролю напруги я завжди роблю коротку “передпольотну перевірку”. Вона не потребує героїзму й тим більше — експериментів із “давай я спеціально спалю розетку, щоб перевірити”.
Алгоритм такий:
- Первинний огляд щита (без напруги): чи правильно заведені фаза й нуль на реле, чи немає “скруток”, чи відповідає перетин перемичок струму вводу, чи акуратно сидять провідники в клемах (щоб не було напіввилізлої жили).
- Візуальний контроль індикації: після подачі напруги дисплей/світлодіоди мають показувати поточну напругу, а не “ієрогліфи”. Якщо реле одразу пішло в аварію — не панікуємо, а дивимося, що реально в мережі.
- Звірка напруги мультиметром: міряємо напругу між фазою та нулем на вході/виході (у межах доступних і безпечних точок вимірювання). Покази мультиметра і реле мають бути близькими. Маленька різниця можлива, але якщо “реле показує 245, мультиметр 228” — значить, десь помилка підключення або проблема з нулем/контактом.
Тут важлива чесність: без вимірювань точну причину, чому реле відключає, часто не визначити. “На око” можна лише здогадуватися.
“Найкращий друг після монтажу — мультиметр. Другий — голова, яка не лізе в щит без розуміння.”
Перевірка спрацювання і затримки: безпечні тести, а не “сам собі аварія”
Правильно перевіряти реакцію на вихід за пороги — це означає перевірити логіку роботи, але не створювати штучно небезпечні умови. Я не рекомендую “підкручувати” щось у вводі або провокувати поганий контакт.
Що можна зробити безпечно:
- Перевірити налаштування порогів в меню: який нижній поріг, який верхній поріг, який час затримки повторного включення. Переконайтеся, що значення не “занадто вузькі”, інакше реле буде відключати від звичайних коливань у мережі.
- Оцінити поведінку при реальних коливаннях: ввечері, коли в районі навантаження більше, просто подивіться, як змінюється напруга на індикаторі. Якщо є пам’ять аварій — перегляньте, що саме стало причиною відключення.
- Перевірити затримку: змоделювати “повернення напруги” можна простим вимкненням і ввімкненням ввідного автомата (якщо ви розумієте, що робите). Реле має включити навантаження не одразу, а через заданий час.
Затримка — критична для компресорної техніки: компресор холодильника і кондиціонери не люблять “миттєвого рестарту” після відключення. Якщо затримка стоїть, наприклад, 180 секунд, це часто рятує компресор від запуску під тиском.
Що робити після аварійного відключення: поради для техніки й електроніки
Якщо сталося аварійне відключення по напрузі — це сигнал, що електромережа “попливла”. Порада проста: не намагайтесь “перемогти” реле постійними ручними вмиканнями.
Практичні дії:
- Дайте мережі стабілізуватися. Якщо відключення повторюється — зафіксуйте час і причину (верхній/нижній поріг), це допоможе електрику або енергетикам.
- Не поспішайте з компресорами. Якщо холодильник/кондиціонер вимкнувся, не вмикайте їх вручну одразу. Нехай відпрацює затримка повторного включення на реле, або витримайте паузу 3–5 хвилин.
- Електроніку (ПК, роутер, телевізор) після частих відключень краще перевірити: чи не гріються блоки живлення, чи немає “запаху”, чи не з’явилися дивні перезавантаження. Якщо так — потрібна діагностика.
І ще раз: якщо реле почало “вибивати” регулярно, це може бути як реальна проблема напруги в мережі, так і поганий контакт/нуль у щиті. Без вимірювань і огляду сказати точно не можна. Якщо є підозра на нуль або нагрів у щиті — знеструмлюйте і викликайте електрика.
FAQ: короткі відповіді на часті питання про реле контролю напруги
Про стабілізатор, лінії та “одне на все”
Чи замінює реле стабілізатор? Ні. Реле контролю напруги не “вирівнює” напругу, воно її контролює і робить аварійне відключення, коли напруга виходить за верхній/нижній поріг. Стабілізатор навпаки намагається тримати напругу в заданих межах і живити навантаження далі. Якщо у вас регулярні просідання і треба, щоб техніка працювала без зупинок — тоді вже думають про стабілізатор (або про причину просідань у мережі). Якщо задача — не спалити електроніку та побутову техніку при аваріях — реле часто найраціональніше.
Чи треба ставити реле на кожну лінію? Зазвичай ні. Для квартири найчастіше ставлять одне реле на ввід у електрощит, щоб захистити все одразу. Окремі реле/окремий захист інколи мають сенс для критичних ліній (наприклад, котел, холодильники в магазині), але це вже про проєкт і бюджет.
Що краще: одне загальне чи на окремі групи? Одне загальне — простіше і дешевше, мінус: при аварії ви втрачаєте живлення всього об’єкта. Групове рішення — дорожче і складніше, плюс: можна залишити світло/сигналізацію/інтернет, відключивши лише “дорогу” або чутливу техніку. У малій комерції це інколи реально корисно.
Чому відключається ввечері та як поєднати з УЗО/дифавтоматом
Чому реле відключається ввечері? Найчастіше тому, що ввечері навантаження в районі зростає і напруга просідає нижче налаштованого порогу. Другий варіант — перекіс фаз у будинку або проблеми з нулем: тоді в одних квартирах напруга падає, в інших — росте. Без вимірювань мультиметром/реєстрації напруги точно сказати неможливо. Якщо відключення раптові, а в щиті є нагрів або запах — це привід викликати електрика негайно.
Як поєднати реле з УЗО/дифавтоматом (ПЗВ)? Спокійно поєднується, бо вони відповідають за різне. Реле — про контроль напруги (верхній/нижній поріг), УЗО/дифавтомат — про витік струму і захист людей/пожежобезпеку, автомат — про перевантаження та коротке замикання. У робочій схемі ці апарати доповнюють один одного, а не “конкурують”.
Чи реле “вилікує” вибивання автомата? Ні. Якщо вибиває автомат — причина зазвичай перевантаження або КЗ в лінії/приладі. Реле відключається по напрузі, а не по струму.
Блискавка, пороги для електроніки та часті спрацювання
Чи рятує від блискавки? Від прямого або близького удару блискавки — ні, це інша фізика і інші рівні енергії. Для цього використовують обмежувачі перенапруги (ОПН/УЗІП) і правильне заземлення. Реле контролю напруги може відсікти тривале підвищення/провал напруги в мережі, але “імпульс блискавки” воно не зобов’язане встигнути відпрацювати так, як УЗІП.
Який поріг ставити для електроніки? Занадто “вузькі” пороги часто приводять до постійних відключень навіть при нормальних коливаннях у наших мережах. Орієнтуються на адекватний баланс: щоб не відрубало при кожному просіданні, але й не тримало живлення при явно небезпечних значеннях. Якщо є дорога електроніка і нестабільний район — краще налаштування під вашу реальну напругу робити після замірів у різний час доби.
Що робити, якщо часто спрацьовує? Перше — подивитися, по чому спрацьовує: верхній поріг чи нижній. Друге — перевірити напругу мультиметром і клеми в щиті (особливо нуль). Третє — не “загрублювати” пороги бездумно, щоб реле не перетворилося на декорацію. Якщо підозра на поганий нуль, нагрів у щиті, підгорілі клеми — знеструмлюйте і викликайте електрика: це небезпечна зона, і тут краще діяти різко та правильно.
“Часті спрацювання — це не “реле погане”, а сигнал: мережа або щит просять уваги.”
Висновок: коли реле напруги — розумна інвестиція, а коли потрібна діагностика мережі
Реле контролю напруги — це проста й розумна інвестиція, коли ви хочете захистити побутову техніку, електроніку та “критичних” споживачів від того, що в наших мережах трапляється регулярно: просідання, перенапруга, перекіс фаз у будинку, проблеми з нулем. Воно не лікує мережу і не робить напругу ідеальною — воно чесно відсікає живлення, коли напруга між фазою та нулем виходить за верхній або нижній поріг, а потім повертає його із затримкою повторного включення. Саме ця затримка часто рятує компресор холодильника, кондиціонери й насосне обладнання від жорстких перезапусків.
Важливо пам’ятати, що реле контролю напруги не замінює автомат, УЗО/дифавтомат (ПЗВ) і не є “антиблискавкою”. Автомат захищає кабель від перевантаження і КЗ, УЗО — від витоків і ураження, а реле — від небезпечної напруги. Працює це тільки тоді, коли схема зібрана правильно: ввідний автомат → реле → групові автомати, а монтаж виконаний акуратно — з нормальним перетином провідників і якісною затяжкою клем. Я бачив щити, де дороге реле стояло правильно, але горіло все поруч через недотягнуту клему: захист має сенс лише разом із нормальною механікою контактів.
Якщо реле почало часто відключати — це не привід “приглушити” пороги і зробити вигляд, що проблеми немає. Без вимірювань точну причину не визначити: інколи це реальна просадка ввечері, інколи — поганий нуль або підгорілий контакт у щиті. І тут моя позиція рішуча: при підозрі на поганий нуль, перегрів, іскріння, запах горілого або потріскування в електрощиті не ризикуйте. Знеструмлюйте й викликайте електрика для діагностики електромережі.
