DC автомат для сонячних панелей та інвертора: чим відрізняється від звичайного автомата

5

Коли в СЕС потрібен DC автомат і де він стоїть у схемі (pv-лінія, акумулятор–інвертор, dc-щит)

Коли в щиті СЕС щось “клацає” не так, як треба, я завжди згадую один виклик: люди поставили “звичайний” автомат на постійний струм від панелей — і він… не вимикався під навантаженням. Дуга трималась, як впертий комар уночі. Добре, що встигли знеструмити правильно. Тому відповідь коротка і по суті: DC автомат потрібен там, де у вас постійний струм (pv-лінія, акумулятор–інвертор, DC-щит), і він має стояти за логікою “захист → кабель → навантаження”. Далі покажу, де саме його ставлять у типовій СЕС в Україні, і чому це про безпеку, а не “перестраховку”.

На цій сторінці: швидка схема точок встановлення, таблиця “де/для чого”, і типові сценарії для приватного будинку, квартири та малої комерції.

Де стоїть	Що захищає	Навіщо це потрібно
PV-лінія (панелі → інвертор/контролер)	Кабель стрінга, ввод у DC-щит	Відключення при КЗ/перевантаженні, сервісне роз’єднання
Між акумулятором і інвертором	Кабель АКБ, клеми, інвертор	Захист від струмів КЗ, контрольоване відключення
DC-щит (комплектний захист)	Вузол PV + АКБ (за потреби)	Системність: автомат + ПЗІП для СЕС + роз’єднання

Кому це: власникам будинку/квартири з СЕС, тим хто ставить гібридний інвертор та LiFePO4, а також малому бізнесу (кафе/офіс/магазин), де просто “щоб працювало” — не підходить. Кому не це: якщо ви не розумієте, де у вас DC, а де AC, і не маєте мультиметра — краще одразу кличте електрика. У DC помилки часто дорогі.

Логіка “захист → кабель → навантаження”: як мислити правильно

У реальних щитах я бачу одну й ту саму помилку: автомат ставлять “десь поруч”, а не там, де він реально захищає кабель. Правильна логіка проста: спочатку DC автомат (або інший захист), далі кабель потрібного перерізу, далі навантаження (інвертор/контролер/шина DC-щита). Так ви захищаєте не “інвертор взагалі”, а конкретну ділянку проводки від перегріву та пожежі.

На відміну від змінного струму, у DC є нюанс із розривом дуги: при відключенні під навантаженням дуга може “тягнутися” довше. Тому важливо, щоб апарат був саме для напруга DC і потрібного струму, і щоб у схемі враховувалась полярність там, де вона критична.

PV-лінія: де ставлять DC автомат від сонячних панелей

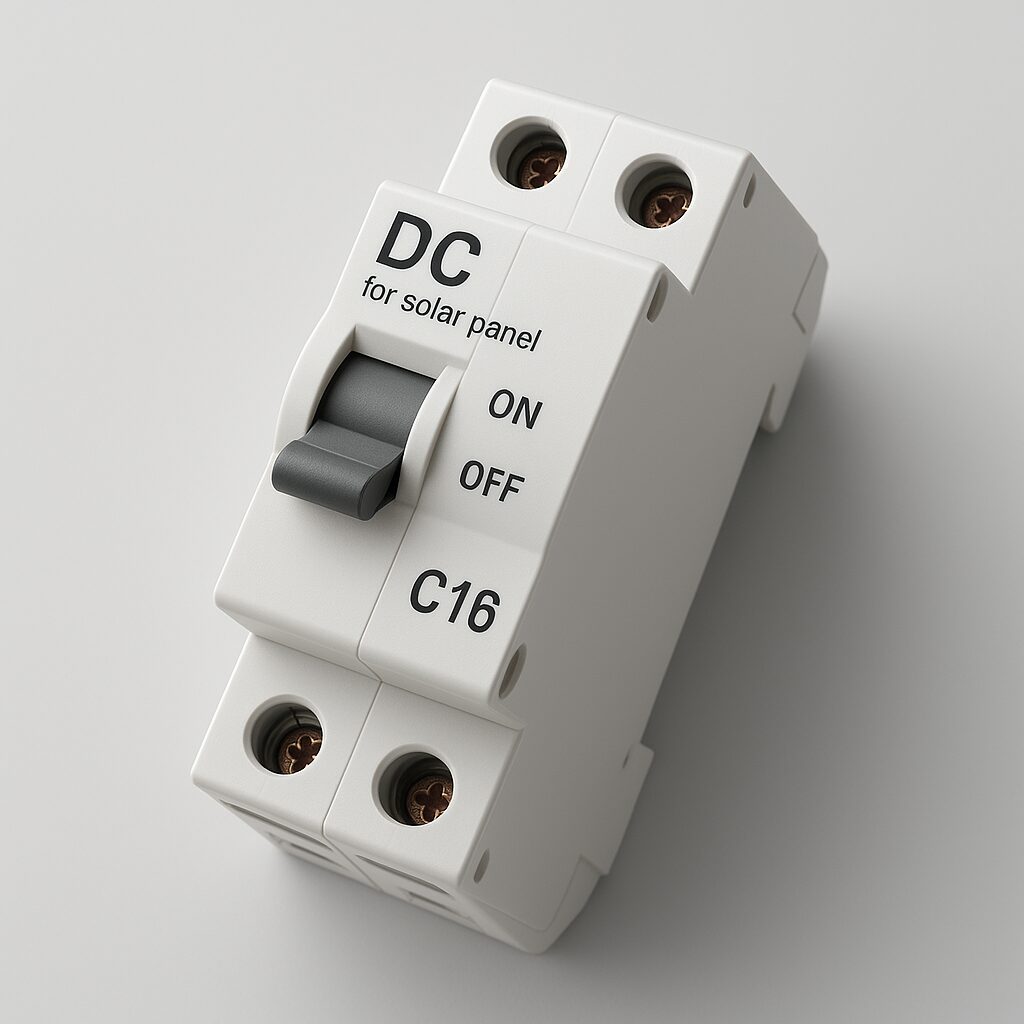

DC автомат для сонячних панелей (на pv-лінії, стрінгах) ставлять, щоб мати контрольоване відключення й захист кабелю від КЗ. Типово в Україні це або біля інвертора в dc-щиті, або ближче до вводу PV у будівлю — залежить від довжини траси та конструкції.

У нормально зібраному вузлі для захист сонячної електростанції ви часто побачите зв’язку: DC автомат (або вимикач-роз’єднувач) + ПЗІП для СЕС по DC. Це не “для галочки”: грозові імпульси й перенапруги в PV-лініях — реальна історія, особливо на приватних будинках.

Акумулятор–інвертор: автомат між АКБ і інвертором (особливо LiFePO4)

Якщо у вас акумулятор (тим більше LiFePO4) і гібридний інверторртор, то автомат між акумулятором і інвертором — це не “опція”, а базова безпека. АКБ здатен віддати дуже великий струм у коротке замикання, і тоді гріється вже не інвертор, а кабель і клеми. DC автомат тут має стояти максимально близько до батареї (з розумним монтажем і доступом), щоб захищати саме кабель АКБ.

Важливо: на DC, особливо на батарейних лініях, не можна ігнорувати правильне підключення по полярність та номінал по напруга DC. “Переплутав плюс-мінус — і все” звучить як жарт, але в житті це запах гару і дуже швидкі рішення.

І ще момент: реле напруги — це корисна штука, але воно про контроль напруги (здебільшого в AC-частині), а не про відключення великих DC-струмів і не про дугогасіння. Тобто реле не замінює DC автомат, і навпаки.

• PV-лінія: ставимо DC захист/відключення на вводі в будівлю або в DC-щиті біля інвертора.
• АКБ–інвертор: ставимо автомат ближче до акумулятора, захищаємо кабель і клеми.
• DC-щит: збираємо вузол системно (зручний сервіс + ПЗІП + правильна логіка захисту).

DC vs AC: чому «звичайний» автомат зі щита не завжди рятує на постійному струмі

Постійний струм vs змінний: чому дуга на DC “вперта”

Якщо пояснити без зайвої фізики: у змінному струмі (AC, 230 В у розетці) напруга проходить через “нуль” 50 разів на секунду. Це допомагає контактам автомата розірвати ланцюг — дуга гасне значно легше. У постійному струмі (DC) “нуля” немає: струм і напруга тримаються стабільно, і коли ви розмикаєте контакти, дуга не поспішає зникати.

Саме тому DC автомат автомат конструктивно інший: всередині є ефективніші дугогасильні камери, інші відстані між контактами, інколи магнітне “видування” дуги. На практиці це означає просту річ: якщо ви поставили “звичайний” AC-автомат на лінію від сонячних панелей або між акумулятором і інвертором, він може:

1) відключити не так швидко, як треба; 2) відключити, але з сильною дугою (перегрів, обвуглення); 3) у гіршому випадку — “залипнути” або згоріти всередині, не розірвавши ланцюг нормально.

“На AC автомат часто «клацає» красиво. На DC він може клацнути — а дуга залишиться працювати.”

Чому “поставив те, що було в щиті” — погана ідея (і де тут пожежні ризики)

Я розумію спокусу: лежить у вас у гаражі автомат на 16–32 А, наче новий, “та що там ті панелі”. Але в СЕС у нас інші режими. На PV-лінії може бути висока напруга DC (на стрінгу легко 300–600 В, а на деяких рішеннях і вище — дивіться паспорт інвертора і панелей). На батарейній лінії — нижча напруга, але дуже великі струми, особливо з LiFePO4. У обох випадках при КЗ або помилці монтажу дуга й нагрів — головні вороги.

Пожежний ризик тут не теоретичний. Реальна картина, яку я бачив у щитах: підгорілі клеми, почорнілий корпус автомата, запах “гриль-режиму” і проводи з ізоляцією, що стала крихкою. І все це часто починалось з фрази: “Та я поставив звичайний, бо під рукою був”.

“Найдорожчий автомат — той, який не вимкнувся вчасно.”

На додачу: у DC важлива полярність. Частина DC-автоматів має поляризовану конструкцію (позначені +/−). Якщо переплутати, дугогасіння може працювати гірше. Це не “страшилка”, це техніка.

Коротка історія з щита: як AC-автомат “переміг” DC (спойлер: ні)

Було в мене на об’єкті: гібридний інверторртор, акумулятор, все гарно, але між АКБ та інвертором стояв звичайний модульний автомат з AC-щита. Власник каже: “Він же на 40 А, значить витримає”. Я попросив не експериментувати, але ситуація вже була “після експерименту”: при короткому дотику ключем на клемі вийшла така дуга, що автомат став схожий на копчену ковбасу. Добре, що спрацювали інші елементи захисту і люди не постраждали.

Після заміни на правильний DC автомат автомат і нормальний обтиск/клеми проблема зникла. Мораль проста: у DC щиті “універсальні” рішення закінчуються там, де починається дуга.

Як швидко запам’ятати, де ризик найбільший:

• PV-стрінги: висока напруга DC + довгі кабелі → дуга і перегрів на поганих контактах.
• Акумулятор–інвертор: великі струми → миттєвий нагрів кабелю/клем при КЗ.
• “Поставив, що було”: невідомі характеристики по DC → непередбачувана поведінка при аварії.

І ще важливе: реле напруги в AC-щиті — корисна річ для захисту від стрибків у мережі, але воно не замінює DC-захист і не гасить DC-дугу. У СЕС кожен елемент має робити свою роботу — тоді система працює спокійно і без сюрпризів.

Як влаштований автомат постійного струму: дугогасіння, полярність, напруга DC, кількість полюсів

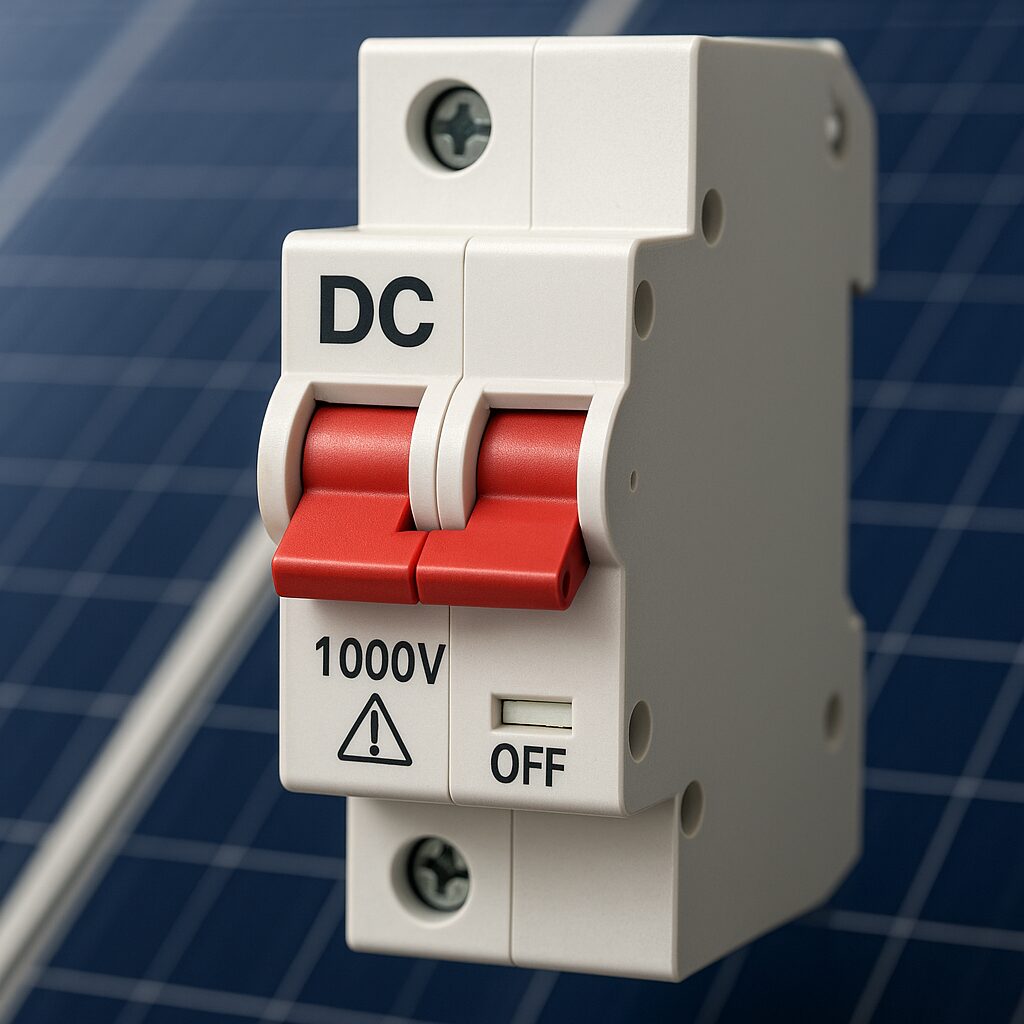

Що всередині DC автомата: як він “ловить” і гасить дугу

Коли кажу “DC автомат інший”, я маю на увазі не маркетинг, а нутрощі. На постійному струмі дуга при розмиканні контактів тримається довше, тому завдання автомата — максимально швидко витягнути її з контактної зони й “розтягнути/розбити” до згасання. Для цього використовують дугогасні камери (пакет металевих пластин), а в багатьох моделях ще й магнітне поле, яке видуває дугу в камеру.

З боку користувача це виглядає просто: правильний DC-апарат відключає аварію без “феєрверків”, а неправильний — може підпалити сам себе або клеми поруч. У реальному щиті це добре видно по підгорілих посадкових місцях, поплавленому пластику й характерному запаху “трохи підсмажили електрику”.

Тому перша практична порада: дивіться не тільки на ампери, а й на напругу DC та призначення (PV/акумуляторні лінії). На корпусі має бути чітке маркування DC (символ ⎓) і напруга, на якій апарат здатен безпечно гасити дугу.

Полярність і напрямок підключення: де можна помилитися за 3 секунди

У DC важлива полярність. Частина автоматів неполяризовані (їм байдуже, де “плюс/мінус”), але багато моделей для СЕС мають позначення + і − або стрілки/схему підключення. Причина проста: магнітне дугогасіння працює правильно тільки при певному напрямку струму. Переплутали — і дуга може “піти не туди”, а гасіння стане гіршим.

Моя звичка на об’єктах: перед затягуванням клем я завжди роблю паузу на 10 секунд і звіряю:

• чи є на автоматі позначення + / − або схема;
• звідки приходить джерело (PV-стрінг / акумулятор) і куди йде навантаження (інвертор / DC-шина);
• чи відповідає напрямок підключення вимогам виробника.

Ці 10 секунд часто економлять години пошуку “чому гріється” і ризик аварії. Якщо маркування нечитабельне, інструкції немає, а автомат “no name” — краще не грати в лотерею з дугою.

1P/2P/4P та вибір по напрузі DC: 250/500/600/1000V під вашу схему

По кількості полюсів логіка така: один полюс (1P) розриває один провід; два полюси (2P) — одразу “плюс” і “мінус” (або два провідники лінії), чотири (4P) — коли треба комутувати дві незалежні лінії або робити складніший DC-ввід у dc-щит. У СЕС найпоширеніші рішення — 2P на PV-лінію, щоб мати повне відключення стрінга, і окремий апарат на лінію акумулятор–інвертор (там часто теж ставлять двополюсне відключення залежно від схеми).

По напруга DC правило просте: номінал автомата має бути не нижче максимальної можливої напруги вашої PV-лінії або DC-шини. Для PV це визначається кількістю панелей у стрінгу та їх Voc (напруга холостого ходу) з поправкою на холод (взимку Voc зростає). Тому “впритул” я не люблю: запас по напрузі — це спокій.

Орієнтир по маркуваннях, які часто зустрічаються в Україні: 250V DC (для нижчих напруг, не для довгих PV-стрінгів), 500/600V DC (часто під невеликі стрінги), 1000V DC (для більш високовольтних PV-конфігурацій). Але точний вибір робиться від вашого паспорта панелі/інвертора і фактичної схеми з’єднання.

Якщо ви не впевнені, яка у вас максимальна напруга на PV-лінії або яка схема заземлення/ізоляції в інверторі — чесна порада: не вгадувати. Тут потрібні розрахунок і перевірка на місці, бо помилка в DC може закінчитись не “вибило автомат”, а “пахне димом”.

Підбір DC автомата для сонячних панелей (pv-лінія): струм, напруга, селективність і типові помилки

Алгоритм підбору DC автомата для PV-лінії: робимо по кроках, без магії

Для pv-лінії я підбираю DC автомат так, щоб він одночасно: а) захищав кабель, б) міг безпечно відключити лінію при аварії, в) відповідав по напруга DC вашому стрінгу (особливо взимку). Нижче — практичний алгоритм, який підходить для приватного будинку/малої комерції в Україні.

1. Зберіть паспортні дані панелі: Voc (напруга холостого ходу), Isc (струм КЗ), кількість панелей у стрінгу, кількість стрінгів паралельно.
2. Порахуйте максимальну напругу стрінгу: Vocстрінга = Vocпанелі × кількість панелей. Далі додайте запас на холод (взимку Voc росте). Без точного температурного коефіцієнта панелі я раджу закладати помірний запас і не підбирати “впритул” по 500/600V, якщо розрахунок виходить близько до межі.
3. Порахуйте струм для автомата: для одного стрінга орієнтир — Isc (струм короткого замикання) панелі, бо саме він визначає гірший сценарій. Для кількох паралельних стрінгів струми додаються. Практично: Iscсум = Iscодного стрінга × кількість паралельних стрінгів.
4. Додайте запас по струму (типово беруть 1,25× до розрахункового Isc — як робочий інженерний підхід, щоб не отримати “помилкові” спрацювання на піках і нагрів на межі). Але запас має бути розумним: автомат не повинен стати “декорацією”, яка ніколи не відключить аварію.
5. Перевірте, що автомат підходить саме для PV: маркування DC (⎓), потрібна напруга (250/500/600/1000V DC), здатність до відключення (Icu/Icn — відключаюча здатність), і чи є вимоги до полярності.
6. Зіставте з кабелем і конекторами: автомат має захищати кабель. Якщо кабель тонший/конектори сумнівні — “підняти номінал автомата” не лікує, а ховає проблему до першого перегріву.

Струм, кілька стрінгів і селективність: щоб відключалось те, що треба

Якщо у вас 2–4 стрінги, правильний підхід — думати не лише про один загальний автомат на все, а й про логіку відключення. У багатьох схемах роблять захист кожного стрінга окремо (особливо коли паралельні гілки можуть “підживлювати” КЗ одна одної), а потім ставлять загальний вводний апарат у dc-щит. Це і є практична селективність: аварія в одному стрінгу — відключився він, а не вся СЕС.

Також не забувайте про “слабкі ланки” pv-лінії: MC4-конектори, перехідники, погані обтиски. Я бачив, як конектор грівся так, що люди думали на інвертор, а винен був контакт “злегка недотиснули”.

Типові помилки та коли треба викликати електрика

Найчастіші помилки, які я бачу в реальних монтажах:

• AC-автомат на DC: може не загасити дугу. Це не “може”, а “рано чи пізно попросить пригод”.
• Переплутана полярність або неврахована поляризація автомата: гірше дугогасіння, дивна поведінка при відключенні.
• Занижений номінал: ловите “вибиває на сонці/на піках”, особливо при кількох стрінгах.
• Завищений номінал: кабель не захищений, гріється “тихо і довго”, а це якраз найнебезпечніше.
• Невірно обрана напруга DC (без запасу на холод): формально “працює”, але на межі можливостей апарата.

“Якщо ви не можете впевнено назвати Voc на холоді та Isc по паспорту панелі — краще не вгадувати з номіналом.”

Коли я прямо кажу “викликайте електрика”: якщо у вас стрінг виходить на сотні вольт DC і ви не впевнені в розрахунках; якщо є запах нагріву/потемніння конекторів; якщо в щиті вже стоїть “що було” без маркувань; якщо треба переробити DC-щит із встановленням ПЗІП і нормальної селективності. Тут помилка коштує дорожче за роботу майстра.

Підбір DC автомата для інвертора та акумулятора (гібридний інвертор, LiFePO4): коротке замикання, пускові струми, BMS і кабель

Як рахувати номінал: від потужності інвертора до реального струму по DC

На лінії акумулятор → інвертор усе крутиться навколо струму. І тут люди найчастіше недооцінюють просту математику: інвертор на 5 кВт при батареї 48 В бере зовсім не “трохи”, а десятки й сотні ампер. Для підбору DC автомата я починаю з максимального споживання інвертора по DC (з паспорта), але якщо його немає — рахую від потужності.

Спрощено: I ≈ P / U. Далі додаємо втрати (ККД інвертора) і запас на піки. Для гібридного інвертора це важливо: він може одночасно заряджати/розряджати, перемикатися між режимами, ловити короткі піки по навантаженню (насоси, компресори, холодильники). Тому номінал “впритул” на батарейній шині — погана ідея: автомат грітиметься, клеми грітимуться, а ви шукатимете “чому запахло пластиком”.

Але й завищувати бездумно не можна: завищений номінал означає, що кабель і з’єднання залишаються без адекватного захисту при аварії.

Коротке замикання, пускові струми, BMS у LiFePO4: що змінюється на практиці

У LiFePO4 батареї зазвичай є BMS, яка може відключити батарею при перевантаженні/КЗ. І тут пастка: BMS — це не “автомат у смартфоні”, який замінює захист лінії. По-перше, BMS має свої пороги і затримки. По-друге, при дуже жорсткому КЗ струм може вирости миттєво — і першими почнуть грітися клеми/кабель. По-третє, у деяких сценаріях BMS відключає батарею різко, а інвертор намагається “переварити” провал — отримуємо стрес для електроніки.

Тому DC автомат автомат між акумулятором і інвертором потрібен як зрозумілий, сервісний і повторюваний спосіб відключення та захисту кабелю. Пускові струми по AC у вашій мережі (насос/кондиціонер) тут проявляються як короткі піки по DC-струму — і це треба враховувати запасом.

Окрема тема — контактні з’єднання. На батарейній лінії 100–200 А — це не екзотика. Якщо наконечник обтиснули “плоскогубцями з характером”, буде грітися навіть ідеальний автомат. Я в таких випадках кажу: у DC щиті найбільший ворог — не інвертор, а слабкий контакт.

• Перевіряйте переріз кабелю під ваш струм і довжину траси.
• Ставте правильні наконечники, нормальний обтиск, чисті клеми, момент затягування.
• Дивіться на полярність підключення, якщо автомат поляризований.

Коли замість автомата потрібен запобіжник або вимикач-роз’єднувач, і де межа DIY

Є випадки, коли DC автомат — не найкращий єдиний варіант. На дуже великих струмах або коли потрібна максимальна відключаюча здатність близько до джерела, часто ставлять плавкий запобіжник (типу NH/MEGA/ANL — залежно від системи) як “жорсткий” захист від КЗ, а для сервісного відключення — вимикач-роз’єднувач. Логіка проста: запобіжник ріже аварію, роз’єднувач дає зручно й безпечно обслуговувати інвертор/АКБ.

Межа DIY для мене проходить там, де у вас:

1) великі струми (товсті кабелі, шини, паралельні батареї); 2) незрозумілі параметри BMS/інвертора; 3) немає досвіду з обтиском, вимірюванням падіння напруги й перевіркою нагріву під навантаженням. Тут краще викликати електрика: одна помилка в батарейній лінії — і “маленька іскра” стає дуже енергійною.

Захист сонячної електростанції комплексно: DC автомат + ПЗІП для СЕС + відключення та контроль (реле напруги на AC стороні)

DC-частина: DC автомат + ПЗІП для СЕС + правильний DC-щит

Якщо дивитися на СЕС очима електромонтажника, то один DC автомат автомат — це як ремінь безпеки без подушок: вже краще, ніж нічого, але комплексно воно працює тільки в системі. На DC-стороні у нас зазвичай дві “дороги” ризику: pv-лінія (висока напруга DC) і лінія акумулятор–інвертор (великі струми). Для обох важливо мати:

1) захист від аварійних струмів (автомат/запобіжник); 2) захист від імпульсних перенапруг (ПЗІП); 3) можливість безпечно відключити для сервісу (роз’єднання).

ПЗІП для СЕС на DC ставлять у dc-щиті на вводі PV (і/або в точці, де PV заходить у будівлю), максимально короткими з’єднаннями до шин/клем і до заземлення. Його завдання — “прибрати” грозові імпульси та перенапруги, які можуть прилетіти по довгих кабелях від сонячних панелей. В Україні це актуально: дахи, металеві конструкції, довгі траси по фасаду — ідеальні умови, щоб імпульс знайшов дорогу в інвертор.

Заземлення тут — не абстракція. Без нормального заземлення ПЗІП перетворюється на “красиву коробочку з індикатором”, яка не має куди скинути енергію імпульсу. А ще важливі дрібниці, від яких залежить результат: правильний переріз провідника PE, короткі прямі підключення, відсутність “кілець” і зайвих метрів усередині щита.

Відключення і сервіс: щоб можна було ремонтувати без “акробатики”

У нормальній схемі DC-сторона має відключатися зрозуміло: або через DC автомат, або через вимикач-роз’єднувач (інколи в парі з запобіжником). Це потрібно не тільки “на чорний день”, а й для банального обслуговування: заміна інвертора, перевірка клем, діагностика стрінгів.

Я бачив щити, де PV-лінію можна було вимкнути тільки “витягнувши конектор під напругою”. Так робити небезпечно через розрив дуги. Нормальна комутація — це коли у вас є апарат, який для цього призначений, і він стоїть у доступному місці, з підписом, а не “десь за шафою”.

Ознаки адекватного DC-щита для СЕС:

• окремі апарати на PV і на батарею (за потреби), зрозумілі підписи;
• місце і правильне підключення для ПЗІП для СЕС;
• короткі акуратні з’єднання, нормальні клеми/наконечники, вентиляція та відстані;
• жодних “скруток у кутку”, особливо на DC.

“Хороший щит — це той, який можна обслуговувати без пригод і без молитви.”

AC-сторона: реле напруги — корисне, але це інший фронт захисту

Тепер важливий момент, який плутають навіть досвідчені майстри-універсали: реле напруги працює на змінному струмі (AC). Його роль — відключити навантаження/інвертор від мережі при перенапрузі або просіданні (наприклад, коли в селі “підкинули” до 260–280 В, або коли мережа “плаває”). Це реально рятує техніку і може вберегти інвертор на його AC-вводі.

Але реле напруги не гасить DC-дугу і не замінює захист на pv-лінії чи між акумулятором і інвертором. Тобто правильна картина така: на DC — DC автомат / запобіжники + ПЗІП + роз’єднання; на AC — автоматика, УЗО/дифзахист (за схемою) і реле напруги, якщо є ризики по якості мережі.

Коли ці частини працюють разом, СЕС стає “нудною” у хорошому сенсі: вона просто працює, а щит не нагадує про себе запахами й сюрпризами.

FAQ: короткі відповіді на часті питання про DC автомат для СЕС та інвертора

Про сумісність AC і DC: чи можна ставити “звичайний” автомат зі щита

Ні, як правило не можна. AC-автомат розрахований на змінний струм, де дуга легше гаситься на переході через нуль. На постійному струмі дуга “впертіша”, і AC-автомат може відключати ненадійно або з сильним підгоранням контактів. Для pv-лінії та для батарейної шини потрібен DC автомат з маркуванням DC (⎓) і відповідною напругою DC (наприклад, 500/600/1000V для PV залежно від стрінга). Винятки можливі лише тоді, коли виробник прямо дозволяє роботу на DC і це вказано в документації/маркуванні. Якщо цього немає — не ризикуйте.

Чи потрібен 2-полюсний розрив? У PV-частині часто роблять двополюсне відключення, щоб розривати і “плюс”, і “мінус” та мати зрозумілий сервіс. На батарейній частині рішення залежить від схеми інвертора/АКБ та вимог виробника, але двополюсне відключення зазвичай робить обслуговування безпечнішим і зменшує шанс “залишити живий провід”.

Як перевірити полярність і що робити, якщо автомат клацає або гріється

Полярність перед першим ввімкненням перевіряють мультиметром у режимі вимірювання DC напруги: на клемах має бути “плюс” там, де очікуєте плюс, і “мінус” відповідно. Якщо DC автомат поляризований (є позначення +/− або схема), підключайте саме за маркуванням. Якщо у вас немає досвіду вимірювань на високій напрузі PV — це якраз той випадок, коли краще запросити електрика: помилка може закінчитись дугою при роз’єднанні.

Якщо автомат “клацає” (часто вимикається) — не лікуйте це підвищенням номіналу. Спочатку з’ясуйте причину: перевантаження, коротке замикання, помилка у схемі, невірна кількість стрінгів у паралелі, або проблемний контакт. Якщо автомат гріється — перше, що я перевіряю на об’єкті: затягування клем, якість наконечників/обтиску, переріз кабелю, і чи не стоїть апарат на межі свого режиму. Нагрів клеми часто небезпечніший за нагрів корпусу: пластик може виглядати “ще норм”, а контакт уже підгорає.

Номінали “на око”, один автомат на стрінг, ПЗІП і коли викликати електрика

Який номінал для 48V батареї або для інвертора 2–3 кВт? Без даних я не даю точних цифр, бо різні інвертори мають різні пікові режими, а довжина та переріз кабелю змінюють картину. Але орієнтир такий: струм по DC для 2–3 кВт на 48 В — це десятки ампер, і з урахуванням піків може бути помітно більше. Номінал захисту підбирають від максимального струму інвертора по DC (паспорт) і під кабель, із розумним запасом, а не “аби не вибивало”. Якщо у вас 24 В система, струми будуть удвічі більші — і це критично для кабелю та клем.

Чи достатньо одного автомата на стрінг? Для одного стрінга часто ставлять один апарат на лінію як захист/відключення, але при кількох паралельних стрінгах нерідко роблять окремий захист кожного стрінга плюс загальний вводний. Це підвищує керованість і зменшує наслідки аварії в одній гілці.

Коли потрібен ПЗІП для СЕС? Майже завжди, коли PV-кабель іде з даху, є довгі траси, металева конструкція, або район із грозами. ПЗІП ставлять у DC-щиті на вводі PV і він працює тільки разом із нормальним заземленням.

Коли викликати електрика без “героїзму”: якщо у вас висока напруга PV, якщо не розумієте де плюс/мінус, якщо гріються клеми чи конектори, якщо вже був “хлопок/іскра”, якщо треба зібрати DC-щит із ПЗІП і правильним відключенням, або якщо плануєте підключення LiFePO4 з BMS і великими струмами. Тут ціна помилки вища за вартість нормального монтажу.

Висновок: який DC автомат потрібен саме вам і як не зробити з інвертора дим-машину

DC автомат — це не “той самий автомат, тільки для СЕС”. Його головна відмінність у тому, що він розрахований на постійний струм, де складніший розрив дуги і немає “нуля”, який допомагає гасінню, як у змінному струмі. Саме тому спроба поставити звичайний AC-автомат на pv-лінію або між акумулятором і інвертором — це лотерея з підвищеними ставками: від підгорілих клем до реального пожежного ризику. Друга критична різниця — полярність та напрям підключення: у частини DC-апаратів це важливо, і переплутати “+/-” можна швидко, а наслідки виправляти довго.

Як не зробити з інвертора дим-машину: підбирайте апарат не “щоб не вибивало”, а під вашу схему і кабель. Для PV-лінії дивіться на максимальну напругу DC стрінга (з запасом на холод), на струм (орієнтир — Isc і кількість паралельних стрінгів) та на те, щоб апарат був саме для PV і мав адекватне дугогасіння. Для лінії акумулятор–інвертор рахуйте струм від максимальної потужності інвертора по DC, закладайте запас на піки, враховуйте особливості гібридного інвертора та поведінку BMS у LiFePO4, і не забувайте: кабель, наконечники й затяжка клем часто вирішують більше, ніж “правильний номінал на папері”.

Чесно: без паспортів панелей/інвертора, без розуміння кількості панелей у стрінгу і без вимірювань на місці неможливо точно сказати “ставте от такий номінал”. Так само не завжди видно дистанційно, чи вистачає перерізу кабелю, чи не гріються конектори, чи правильно реалізоване заземлення і ПЗІП для СЕС. А реле напруги на AC-стороні корисне від “перенапруги з мережі”, але воно не замінює DC-захист на PV чи батареї.

Якщо є сумніви, запах нагріву, “клацання” захисту, сліди підгорання або ви просто не впевнені у полярності та напругах — краще запросити електрика. Нормально зібраний DC-щит із правильно підібраним DC автомат — це та сама “нудна” безпека, коли система працює, а не влаштовує сюрпризи.
