Що таке реле напруги в електрощиті простими словами

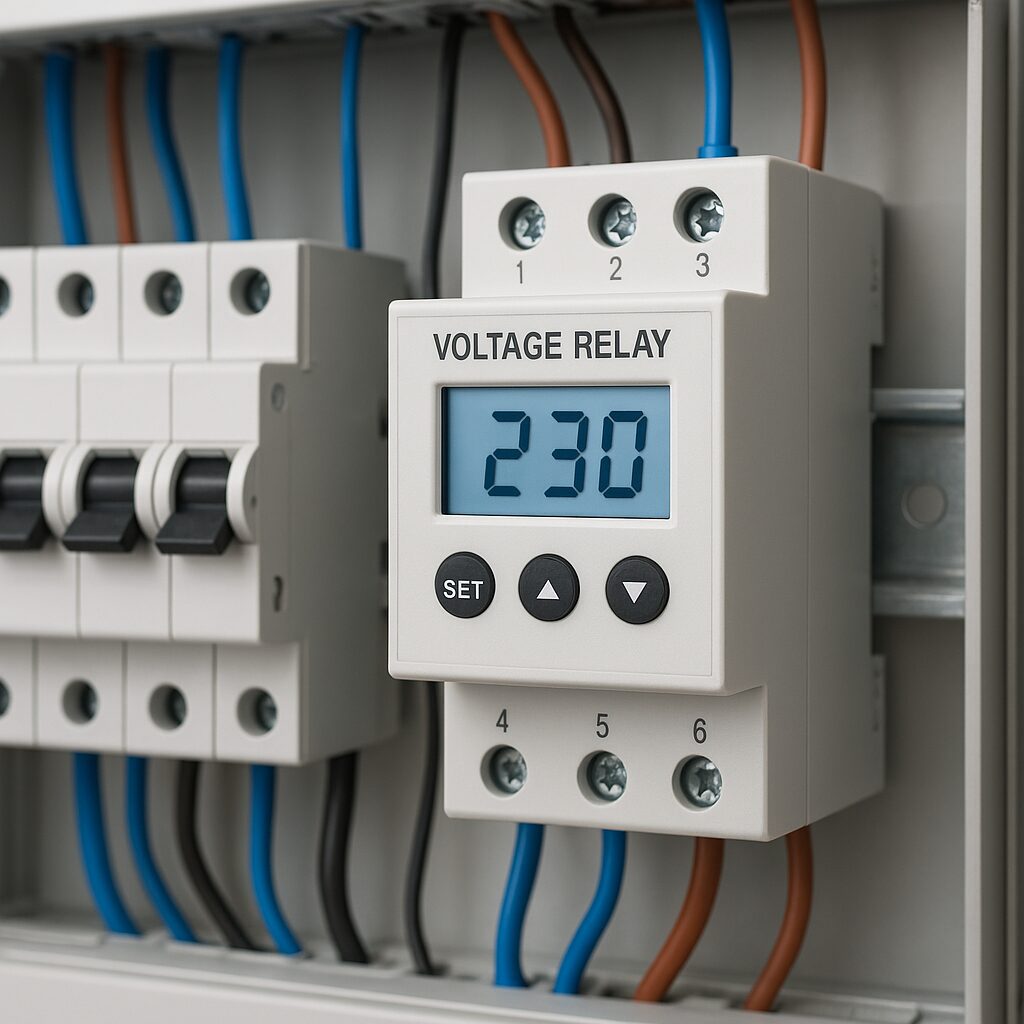

Реле напруги в щитку — це модуль на din-рейку, який постійно вимірює напругу в мережі та відключає живлення вашого щита (або його частини), якщо напруга виходить за безпечні межі. Потім, коли напруга нормалізується, воно робить автоматичне повторне ввімкнення із затримкою.
Важливий момент: реле не “вирівнює” напругу, як стабілізатор. Воно працює по принципу “побачив небезпеку — відрізав навантаження”. І саме це часто рятує дорогу електроніку: котли, холодильники, інверторні кондиціонери, комп’ютери, роутери, зарядки — усе те, що не любить 260 В.
Реальні проблеми в мережі України: що критично і чому
За моїм досвідом на об’єктах у Сумах і області найчастіше зустрічаються три “герої”: перенапруга, просадка та обрив нуля. Перенапруга небезпечна тим, що у багатьох блоків живлення і плат керування просто не лишається запасу міцності — пробій, і “поїхали” по ремонтах. Просадка — це не лише “лампочки тьмяні”. Компресори холодильників і насосів при низькій напрузі можуть стартувати важче, грітись і швидше зношуватись.
А обрив нуля — це взагалі “король біди”. В трифазних мережах при поганому контакті нуля на вводі/стояку по квартирах або по будинку напруга може перекоситися: в одних 160 В, в інших 280 В. І от там однофазне реле або трифазне реле (залежно від вводу) стає вже не розкішшю, а страховкою.
Квартира vs приватний будинок: де ризики різні (і чому реле — базова безпека)
У квартирі частіше проблема — старі стояки, слабкі контакти в під’їзді, “вічний ремонт” у сусідів і сюрпризи від спільної мережі. У приватному будинку додаються довгі повітряні лінії, сезонні просадки, підключення потужних споживачів (насоси, майстерня, електрокотел). Тому реле напруги для квартири і будинку — це про збереження техніки та нервів, а не “модний модуль”.
Коротка історія з практики. Відкриваю “живий” щиток у квартирі після скарги: “час від часу вибиває, і телевізор дивно пахне”. Дивлюсь — нульова шина підплавлена, гвинт ледве тримається, фаза на вводі гріється. Кажу власнику: “У вас тут не щит, а тостер на стіні”. Посміялися рівно 3 секунди — поки я не показав теплові сліди і не пояснив, що наступний крок може бути не ‘вибило автомат’, а дим. Після ревізії контактів і встановлення реле проблема з ‘пахощами електроніки’ закінчилась. Але важливо: реле не лікує погані з’єднання — воно захищає від ненормальної напруги.
Якщо у вас уже є підозра на перегрів, іскріння, оплавлення в електрощиті — не експериментуйте. Тут треба вимикати ввідний автомат і викликати електрика. У наступних розділах я покажу, де саме ставити реле (наприклад, реле напруги після автомата, і як бути з питанням реле напруги до чи після узо), щоб схема була логічна і безпечна.
Що потрібно підготувати: вибір однофазного/трифазного реле, місце на din-рейку, шини та дроти
Вибір реле: однофазне чи трифазне, і як не “перегодувати” його навантаженням
Починаю завжди з простого: який у вас ввід. Якщо в щит заходить одна фаза (L) і нуль (N) — вам потрібне однофазне реле. Якщо ввід 3 фази (L1/L2/L3) + N — тоді трифазне реле або схема з контролем фаз. Це важливо, бо в приватних будинках часто є трифазний ввід, а в квартирах — майже завжди однофазний (але бувають винятки).
Далі — струм. Найпоширеніша помилка: взяти реле “на 40–63 А” і повісити на нього весь будинок із електрокотлом, бойлером, плитою і зарядкою для авто. Реле не любить працювати як силовий рубильник під постійним великим навантаженням, навіть якщо на корпусі гарні цифри. Я бачив у реальних щитах, як “витримувало” кілька місяців, а потім починались підгорілі клеми.
“Реле напруги — це охоронець. Якщо змусити його ще й тягати мішки, він довго не протягне.”
Практичне правило: якщо у вас сумарне навантаження велике (будинок, комерція, електроопалення) — плануйте контактор. Тоді реле напруги в щитку керує котушкою контактора (малий струм), а контактор уже комутує силову лінію.
| Сценарій | Як краще робити | Чому |
|---|---|---|
| Квартира без електроопалення, стандартний ввід | Реле напряму в розрив фази | Навантаження помірне, менше елементів |
| Приватний будинок з котлом/плитою/майстернею | Реле + контактор | Менше нагріву клем реле, ресурс вищий |
| Трифазний ввід і ризик перекосу фаз | Трифазне реле контролю напруги/фаз + контактор | Захист від аварій по фазах і обриву нуля |
Місце на din-рейку і порядок у щиті: шини, нуль, PE та маркування
Більшість сучасних пристроїв — це реле напруги на din-рейку. Перед покупкою відкрийте електрощит і чесно порахуйте, чи є місце. Якщо щит “впритул”, краще відразу планувати більший корпус або переробку — тиснути модулі один об одного, як оселедці в банці, погана ідея: гріються і незручно обслуговувати.
Що має бути в порядку ще до монтажу:
- Нульова шина (N) — окрема, з нормальними клемами, без “пучка” під один гвинт.
- PE-шина (заземлення) — окрема, без перемичок N–PE “бо так зробив дядя Вася”.
- Зрозуміле маркування: де ввідний автомат, де лінії, де узо або дифавтомат, куди йде фазний провід і нульовий провід.
Якщо в щиті зараз хаос, а дроти без наконечників і з “скрутками під гвинт” — це перша причина навести порядок. Реле не компенсує погані контакти.
“Найкращий захист — це правильні з’єднання. Реле лише відсікає аварію, а не лікує щиток.”
Чек-лист комплектуючих та інструментів перед підключенням
Щоб реле напруги в щитку стало безпечно і працювало довго, підготуйте все одразу. Мінімальний набір:
Комплектуючі: однофазне або трифазне реле; за потреби контактор відповідної категорії та струму; гребінка/перемички для автоматів (якщо доречно); наконечники НШВІ під переріз проводу; провід потрібного перерізу (для перемичок у щиті — не “що було”, а по струму); маркери/бирки для підпису ліній. Перевірте, що ввідний автомат адекватний вводу, а лічильник і пломби не потребують втручання (все “до лічильника” зазвичай чіпати не можна без енергетиків).
Інструменти: викрутки (краще з ізоляцією), індикатор/мультиметр, стрипер або ніж для зняття ізоляції, прес-кліщі для наконечників, бокорізи, маркування.
Якщо ви не впевнені, де у вас після лічильника “ваша зона відповідальності”, або бачите підгорілі шини/автомати — зупиняйтесь і викликайте електрика. Тут ціна помилки не в “переробити”, а в пожежі.
Базова схема підключення реле напруги: куди ставити в електрощиті та як підвести фазу/нуль

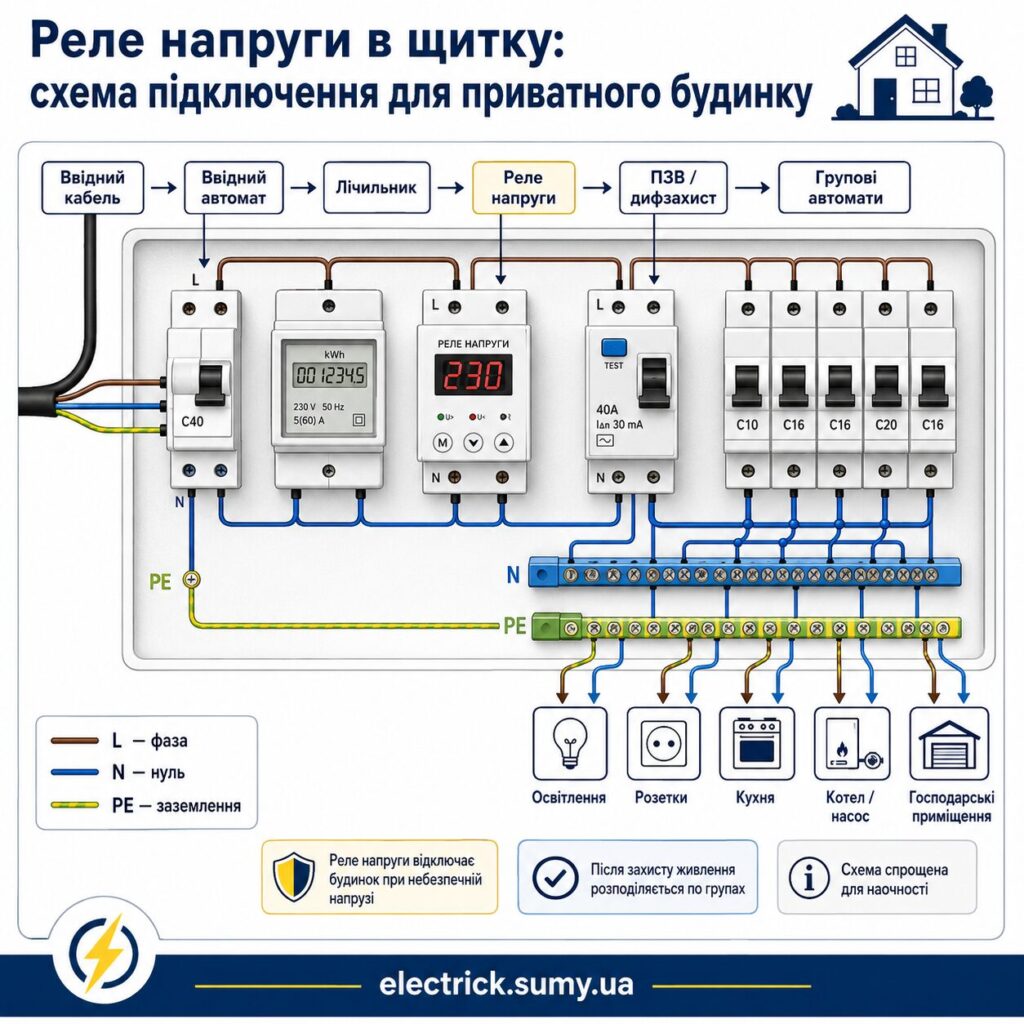

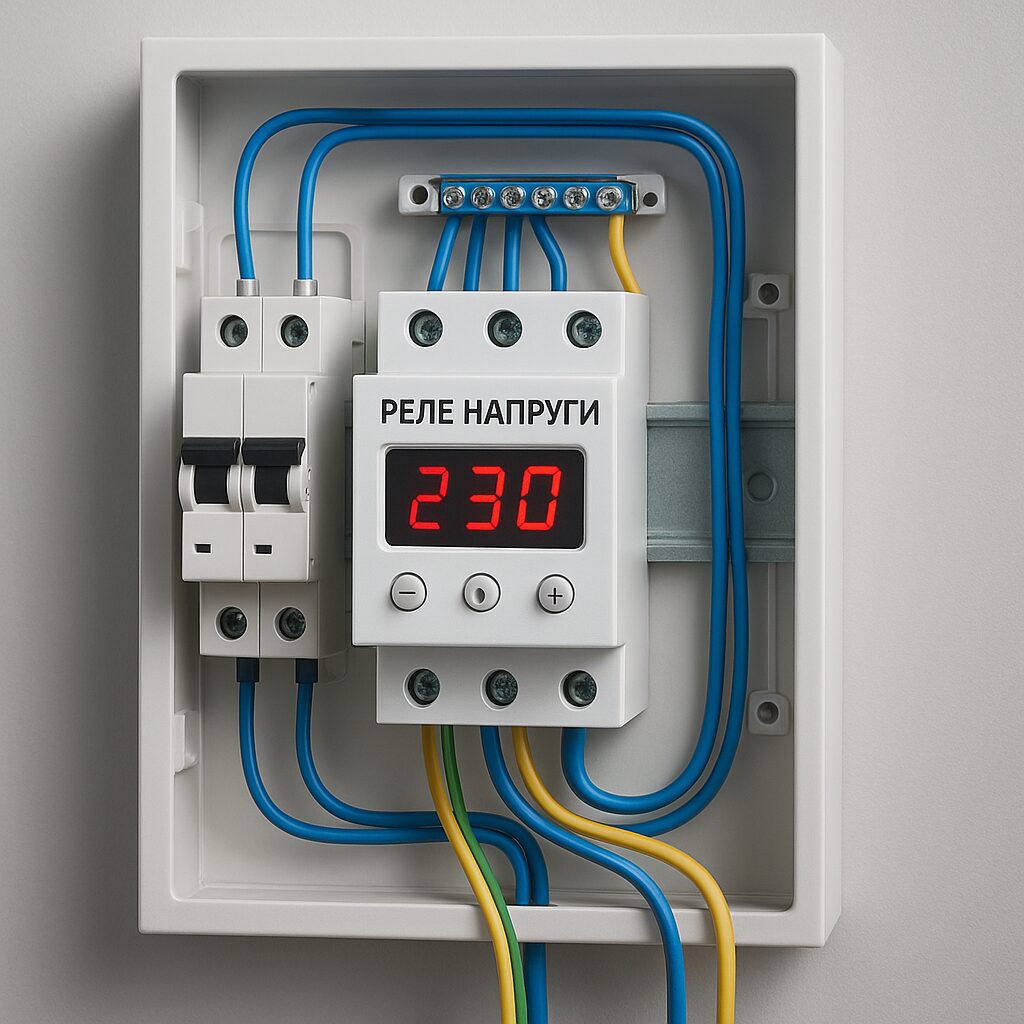

Логіка схеми: “ввідний автомат → реле напруги → навантаження”

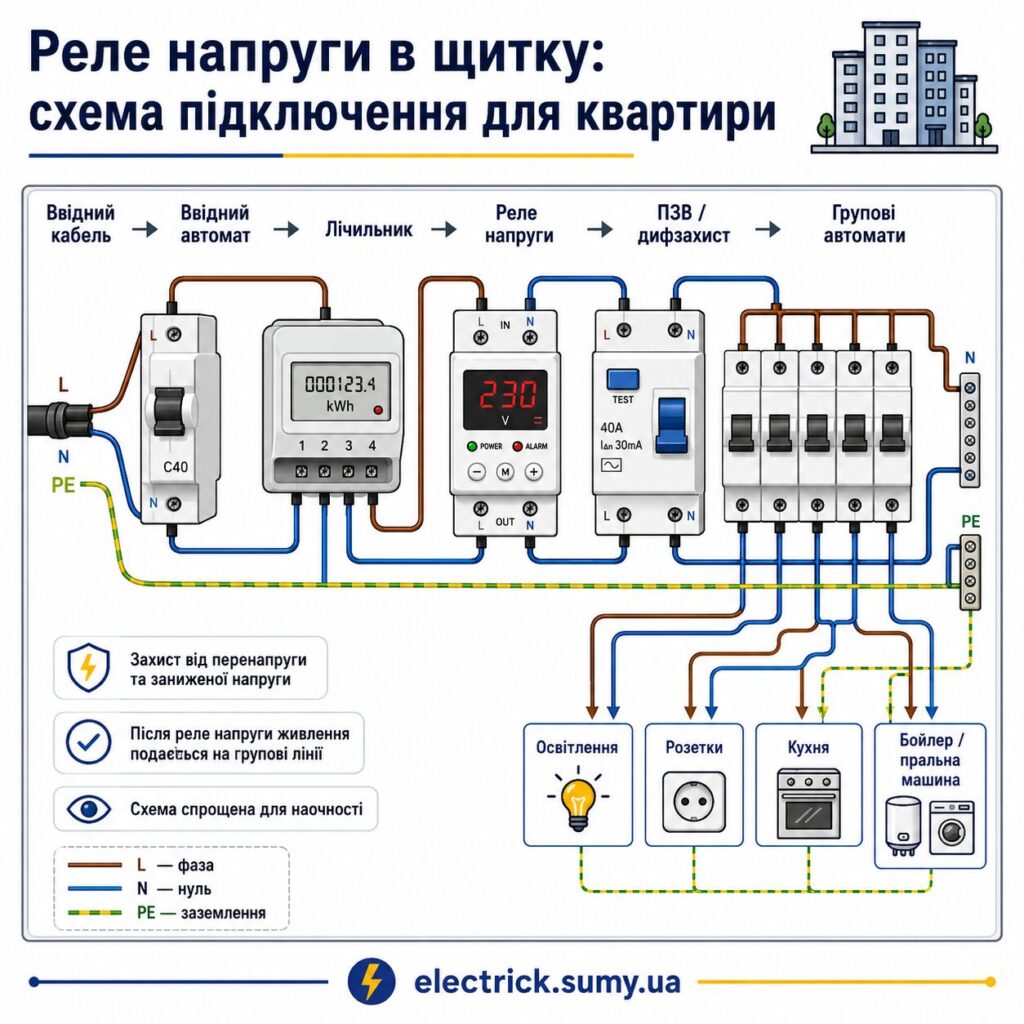

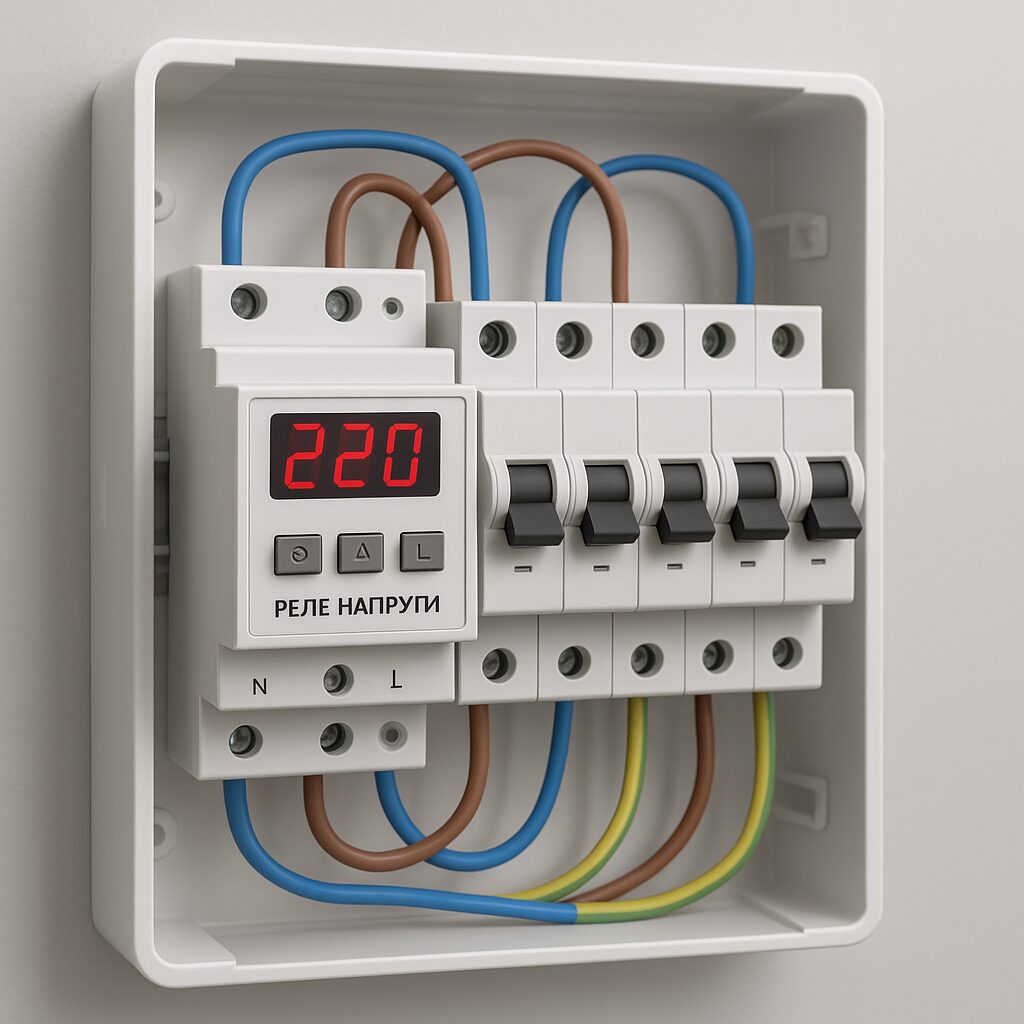

Типова схема підключення реле напругируги в квартирі або невеликому будинку виглядає так: ввідний автомат відсікає КЗ та перевантаження по вводу, а реле напруги в щитку відсікає аварійну напругу (завищену/занижену). Після реле живлення розходиться на групові автомати, УЗО/дифавтомати та далі на лінії.
З точки зору здорового глузду й безпеки так правильно: спочатку ви маєте можливість знеструмити щит вводом, а вже потім реле “дивиться” напругу і за потреби відключає все, що після нього. На практиці я роблю саме так у більшості квартирних щитів: менше сюрпризів при обслуговуванні, і логіка захисту читається з першого погляду.
Важливий нюанс: більшість побутових реле розриває фазу, а нуль використовує лише для живлення власної електроніки та вимірювання (не як “вимикач нуля”). Тому підключення N залежить від конкретної моделі — дивіться схему на корпусі.
Покрокове підключення: din-рейка, фаза L (вхід/вихід) і нуль N
Нижче — базовий алгоритм, як я підключаю реле напруги в щитку, коли щит уже зібраний нормально і ми додаємо захист по напрузі. Якщо ви не вмієте безпечно працювати в електрощиті — зупиніться на кроці 1 і кличте електрика.
- Повністю знеструмте щит. Вимкніть ввідний автомат. Переконайтесь індикатором/мультиметром, що на шині/клемах немає напруги.
- Посадіть модуль на din-рейку. Зафіксуйте защіпку, перевірте, щоб реле не “гуляло” і не тиснуло сусідні модулі.
- Заведіть фазу на вхід реле. Як правило, це клема IN/L (назва залежить від виробника). Фазний провід беріть того ж перерізу, що і живлення груп (часто 6 мм² у квартирі, але дивіться по вашому вводу та номіналу автомата).
- З виходу реле подайте фазу на роздачу. З клеми OUT/L робите перемичку на гребінку/шину живлення групових автоматів або на вхід УЗО/дифавтомата (залежно від вашої схеми).
- Підключіть нуль (якщо потрібен). Багато реле мають клему N: її підключають до нульової шини. Це не “нуль через реле”, а живлення/вимірювання. Якщо модель не потребує N — не вигадуйте, робіть як у паспорті.
- Перевірте, що PE (заземлення) не чіпаємо. PE-шина живе окремо, через реле нічого не пропускаємо.
Якщо у вас стоять кілька УЗО/дифавтоматів і розділені нулі по групах, особливо уважно: “чужий” нуль на “не своє” УЗО = гарантовані відключення і довгі вечори пошуку помилки.
Перед подачею напруги: контрольний список, щоб не було “соплів”
З мого досвіду, 80% проблем після встановлення — не в реле, а в дрібницях: недотягнуті клеми, тонкий провід, жилка вилізла і торкається сусіда. Тому перед ввімкненням вводу зробіть короткий техогляд.
- Перевірте затяжку клем (в ідеалі — з моментом, як рекомендує виробник).
- Переконайтесь у правильному перерізі проводу для вашого струму та ввідного автомата.
- Немає “волосків” міді, оголених ділянок, перекошених наконечників.
- Фаза після реле дійсно йде на навантаження, а не повертається “кудись в обхід”.
- N підключений тільки там, де потрібно, і не змішаний між різними УЗО/дифгрупами.
Після подачі напруги виставте верхній/нижній поріг та затримку повторного ввімкнення (часто ставлю 5–10 секунд для квартири і довше для компресорної техніки). І так, якщо реле клацає часто — це не “воно погане”, це мережа просить уваги.
Реле напруги після автомата: правильне місце в щитку та типові помилки, які я бачив
Чому реле напруги після автомата — це правильно і безпечно
Коли мене питають, де має стояти реле напруги в щитку, я відповідаю без фокусів: у більшості побутових схем логічне місце — після ввідного автомата. Тобто порядок такий: ввідний автомат → реле напруги → далі на УЗО/дифавтомати та групові автомати → навантаження.
Чому так? Ввідний автомат дає базовий захист по струму (КЗ/перевантаження) і дозволяє безпечно знеструмити все для обслуговування. А реле вже займається своєю роботою: відключає при перенапрузі/просадці. Якщо поставити реле “перед автоматом” (або без автомата взагалі) — ви фактично лишаєте частину ланцюга без нормального захисту по струму. Це як пристебнути ремінь безпеки, але їхати без гальм.
Ще один плюс: коли реле після ввідного автомата, воно не бере на себе роль “головного вимикача” під час робіт. Я бачив ситуації, коли люди вимикали реле кнопкою/меню, думаючи, що щит знеструмлений, а частина кіл залишалась під напругою через обходи або помилки. З ввідним автоматом таке трапляється рідше: “вниз” — значить вимкнено (і все одно перевіряємо тестером).
Типові помилки, які я бачив у реальних електрощитах (і чим це закінчується)
Зараз буде список “класики жанру”. Пишу не щоб налякати, а щоб ви впізнали ризик до того, як він знайде вас.
- Ставлять реле без захисту по струму (або підключають повз ввідний автомат). Наслідок: при КЗ реле не рятує, гріються провода/клеми, можливий підпал щита.
- Плутають вхід/вихід (IN/OUT). У кращому випадку реле працює “дивно” або не працює. У гіршому — отримує зайве навантаження на невірній клемі, клема гріється і підгорає.
- Тягнуть нуль “не туди”: заводять N через реле, змішують нулі різних УЗО/дифавтоматів, кидають на першу-ліпшу нульову шину. Наслідок: УЗО відключається “без причини” (насправді причина є — неправильна схема), або реле некоректно вимірює напругу.
- Два дроти під одну клему там, де виробник дозволяє тільки один. Наслідок: один затиснувся, другий “гуляє”, контакт поганий, перегрів і підгоріла клема. Це дуже часта причина запаху “трохи паленим”.
- “Скрутки в щитку” і “павутинка” з перемичок. Наслідок: нестабільний контакт, нагрів, окислення, а потім починаються загадкові відключення і миготіння світла.
Польові приклади: трохи гумору, але висновок серйозний
Приклад №1. Відкриваю щит у квартирі: реле стоїть гарне, новеньке, а от під ним — скрутка з трьох проводів, замотана ізолентою так, ніби вона проходила курс “йога для ізоляції”. Людина скаржилась: “реле клацає, а іноді світло пропадає”. Знайшли: скрутка грілась, контакт плавав — реле чесно відключало, бо напруга на ньому “скакала”. Після нормальних наконечників і клем — тиша і спокій.
Приклад №2. У приватному будинку реле підключили навпаки (IN/OUT переплутані) і ще й посадили два дроти під одну клему. Через кілька тижнів — підгорілий пластик, запах, і власник каже: “може, реле браковане?”. Ні, реле просто не любить, коли його клеми працюють як обігрівач.
“Якщо в щитку щось гріється — це не ‘трохи тепле’, це ‘трохи пожежа’ у майбутньому.”
Мій практичний висновок: реле напруги після автомата — правильне рішення, але тільки якщо монтаж зроблений акуратно: правильний напрямок, правильні шини N/PE, нормальні наконечники, жодних скруток і жодних “два дроти під один гвинт, бо так швидше”. Швидше — так. Безпечніше — ні.
Реле напруги до чи після УЗО/дифавтомата: робочі варіанти для квартири і приватного будинку
Головне питання: реле напруги до чи після УЗО — як мислити правильно
Коли питають “реле напруги до чи після узо?”, я пропоную не шукати “єдину святу схему”, а включити логіку захисту. УЗО/дифавтомат захищає від струмів витоку (ураження, пожежні ризики через ізоляцію), а реле напруги в щитку — від аварійної напруги (перенапруга/просадка/обрив нуля). Це різні задачі, і вони можуть стояти в різному порядку, але з різними наслідками по зручності та “селективності” (щоб відключалося те, що треба, і тоді, коли треба).
У більшості типових щитів в Україні я ставлю реле перед УЗО/дифавтоматами. Причина проста: при проблемах з напругою краще зняти живлення з усього щита одразу, а УЗО/дифи не повинні “бачити” нестабільність як дивні режими роботи. Але є випадки, коли реле ставлять після — і це теж може бути робочим рішенням.
Три робочі варіанти схем для квартири і приватного будинку
Нижче — три практичні варіанти, які найчастіше зустрічаються в побуті. Я описую саме логіку — підключення клем і проводів ми вже розібрали в базовій схемі.
| Варіант | Схема | Коли доречно | Нюанси |
|---|---|---|---|
| (а) Класичний | ввідний автомат → реле → УЗО → групові автомати | Квартира, невеликий будинок, “хочу просто і правильно” | Реле відсікає аварійну напругу до всіх УЗО/ліній |
| (б) Реле після УЗО/диф | ввідний автомат → УЗО/диф → реле → групи | Коли хочуть, щоб частина щита лишалась під УЗО, або обмежене місце/перекомпонування | Слідкуйте за N: не змішувати нулі, інакше будуть “вибивання без причини” |
| (в) Реле + контактор | ввідний автомат → (УЗО/диф за проєктом) → реле керує контактором → навантаження | Приватний будинок, велике навантаження, комерція | Реле не комутує силовий струм, контактор бере “важку роботу” |
Як це співвідноситься з дифавтоматом? Дифавтомат — це автомат + УЗО в одному корпусі. Тобто в схемі він поводиться як “УЗО/автомат для конкретної лінії або групи”. Якщо у вас дифів багато (на кожну групу), то реле частіше ставлять перед ними всіма, щоб не було “танців” з нулями й живленням.
Пояснення “чому так”: селективність, стабільність і практичність
Варіант (а) зазвичай найчистіший по логіці: ввідний автомат дає захист по струму, реле відсікає погану напругу, а УЗО вже контролює витоки на групи. При аварійній напрузі відключиться все “після реле”, і ви одразу розумієте причину: це не витік, це мережа. Для квартири це майже завжди оптимум.
Варіант (б) зустрічається, коли щит зібраний під одне загальне УЗО, і людина не хоче переробляти розводку/гребінки. Так можна, але є нюанс: реле часто потребує правильного підключення нульового проводу для вимірювання. Якщо N після УЗО “живе своїм життям”, а ви випадково підхопили його з іншої шини — УЗО буде відключати або реле показуватиме дивні цифри. Тут порядок у нульовій шині критичний.
Варіант (в) — мій вибір для будинку, де є потужні споживачі. Селективність тут в іншому: реле відслідковує напругу і командує, а контактор “рубить” силову частину без перегріву клем реле. Так ви не “перегодовуєте” реле напруги в щитку навантаженням і підвищуєте ресурс.
Якщо сумніваєтесь, який варіант у вас реалістичний без переробки щита — чесно: без огляду і прозвону нульових шин 100% сказати не можна. Але як базова порада для більшості квартир і стандартних щитів: ставте реле після ввідного автомата і до УЗО/дифів — так менше шансів отримати сюрпризи.
Налаштування та перевірка після монтажу: пороги, затримки, тест під навантаженням
Перший запуск: які пороги та затримки ставити (і чому)

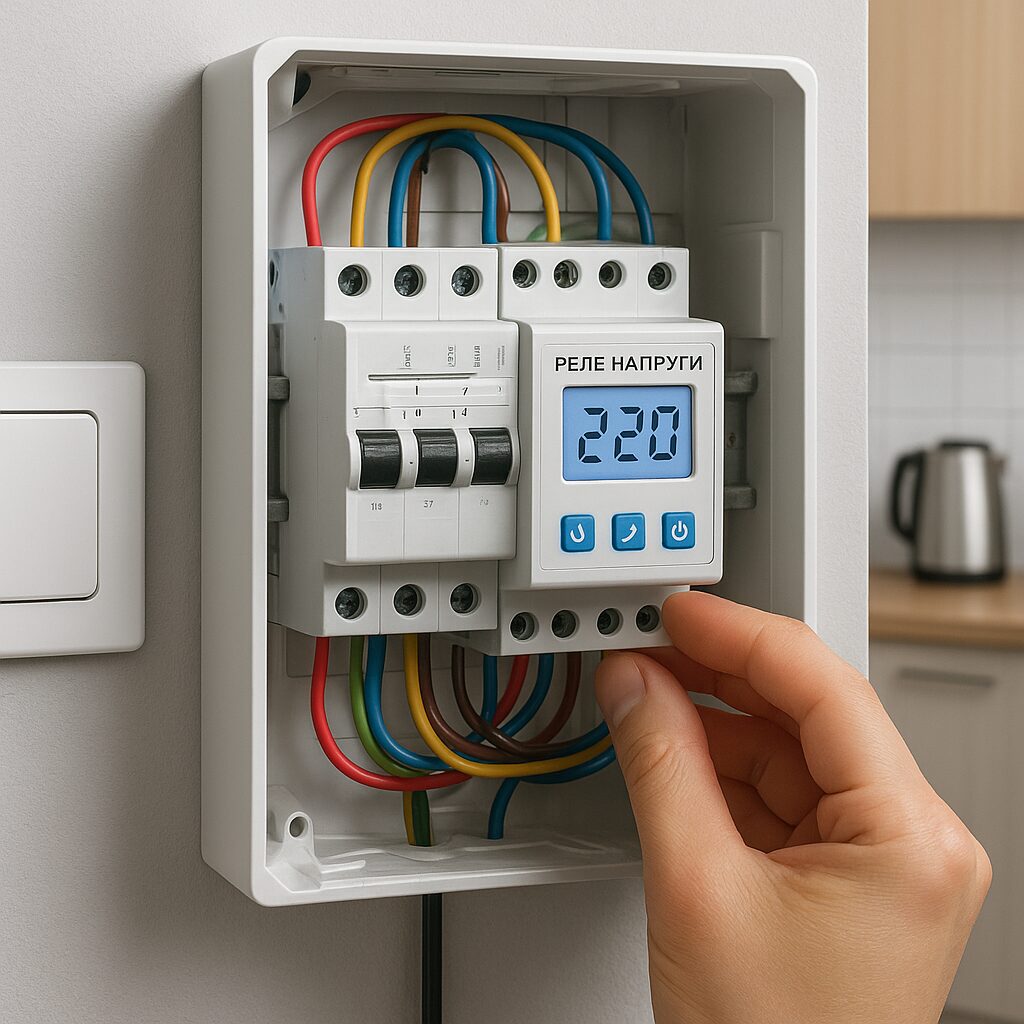

Після монтажу реле напруги в щитку не варто одразу “жити як є”. Його треба налаштувати під реальну мережу та під вашу техніку. Більшість реле дозволяє виставити нижній поріг (Umin), верхній поріг (Umax) і затримку повторного ввімкнення (Delay).
Для побутової мережі 230 В в Україні я зазвичай стартую з таких базових значень, а потім коригую по ситуації (особливо в приватному секторі):
| Параметр | Стартове значення | Коли змінювати |
|---|---|---|
| Нижній поріг (Umin) | 180–190 В | Якщо в селі/на кінці лінії часто 195–200 В — можна підняти, щоб берегти двигуни |
| Верхній поріг (Umax) | 250–255 В | Якщо часто “підскакує” до 248–252 В без наслідків — не робіть занадто низько, щоб не було зайвих відключень |
| Затримка повторного ввімкнення | 10–30 с (загально) | Для холодильників/кондиціонерів краще 180–300 с |
Про затримку окремо: компресорна техніка (холодильник, кондиціонер, тепловий насос) не любить частих перезапусків. Тому якщо реле напруги в щитку живить весь дім, я рекомендую ставити довшу затримку, щоб не “клацати” компресорами при кожному короткому провалі. Якщо ж у вас реле стоїть тільки на “чутливу електроніку”, затримку можна робити коротшою.
Перевірка роботи без небезпечних експериментів: що робити і чого не робити
Перевіряти реле “піднявши напругу викруткою” — погана ідея. Нормальна перевірка — це контроль показів і поведінки під реальним навантаженням, без штучних аварій.
Мій безпечний алгоритм після налаштувань:
- Звірте показ напруги на дисплеї реле з мультиметром у розетці (похибка в кілька вольт можлива, але не “космос”).
- Увімкніть кілька потужних споживачів (чайник, бойлер, праска) і подивіться, чи немає різкого провалу напруги та чи стабільно працює реле.
- Перевірте, що після короткого відключення (наприклад, ви вимкнули/увімкнули ввідний автомат) реле коректно відпрацьовує затримку.
- Якщо реле має журнал/лічильник аварій — перегляньте, чи фіксує події, і при яких значеннях.
Чого не робити: не “коротити” навмисно лінії, не крутити нульові шини під напругою, не тестувати пороги “на око”. Якщо хочете перевірити спрацювання по Umax/Umin — це робиться лабораторним автотрансформатором або спеціальним стендом. У квартирі з підручними засобами це вже зона ризику.
Тест під навантаженням: контроль нагріву клем і коли точно потрібен контактор
Після першої години роботи під типовим навантаженням відкрийте щит (обережно, без доступу дітей) і перевірте нагрів. Професійно — тепловізором, по-простому — акуратно тильною стороною пальців торкнутись пластику біля клем (не голих металевих частин). Якщо десь відчутно гарячіше за інше — зупиняйтесь, знеструмлюйте, перетискайте/переробляйте з’єднання.
Ознаки, що потрібен контактор (або що його вже “просять” умови): реле стоїть на весь будинок з великим постійним струмом; клеми або корпус біля клем помітно теплі; у вас електрокотел/плита/майстерня, і навантаження регулярно близьке до номіналу. Контактор у такій схемі бере силову комутацію на себе, а реле керує тільки котушкою.
І чесно про “вибивання”: якщо реле напруги в щитку часто відключає, без вимірювань інколи неможливо точно сказати, що винно — реальна перенапруга, просадка під навантаженням, поганий контакт нуля, або перекіс фаз (у трифазних вводах). Тут потрібні заміри мультиметром, а інколи — реєстратор напруги на 24–72 години. Якщо бачите регулярні аварії — не ігноруйте: мережа натякає, що десь є слабке місце.
7) FAQ: часті питання про реле напруги в щитку, схеми та сумісність
Чи потрібно реле напруги для квартири і будинку?
У більшості випадків — так. Реле напруги в щитку захищає техніку від реальних “українських” сценаріїв: перенапруга (після аварій/перемикань), просадка напруги в пікові години, а в приватному секторі ще й ризики з нулем та перекосом фаз. Для квартири це часто захист побутової електроніки й котла/бойлера, для будинку — ще й захист насосів, автоматики, компресорів. Це не “гаджет”, а недорога страховка від дорогих ремонтів.
Сумісність і схема: одне реле на весь щит, стабілізатор, розеткове, нуль і старі щитки
Чи можна ставити одне реле на весь електрощит? Так, це найпоширеніший варіант: ввідний автомат → реле → далі вся розводка. Але якщо навантаження велике (будинок з електроопаленням, майстерня, кафе), краще робити реле + контактор, щоб реле не комутувало силовий струм постійно.
Якщо є стабілізатор — чи треба реле? Залежить від схеми. Стабілізатор “вирівнює”, але він теж має межі, може піти в захист, може мати затримку реакції, та й від обриву нуля або грубих аварій він не завжди рятує так, як хочеться. Практично: стабілізатор і реле — не конкуренти, а різні інструменти. Часто ставлять реле як відсічку аварійної напруги, а стабілізатор — для критичних споживачів (котел, сервер, медобладнання) там, де мережа “плаває” постійно.
Що краще: реле в електрощиті чи розеткове? Реле напруги в щитку на din-рейку зазвичай краще як базовий захист: воно прикриває весь об’єкт і стоїть у нормальному монтажному середовищі. Розеткове має сенс як швидке рішення або точковий захист (наприклад, один холодильник на зйомній квартирі). Але розеткове не замінює порядок у щиті та нормальний захист на вводі.
Чи потрібен нуль на реле? Багато моделей вимагають підключення N для живлення та вимірювання, деякі — ні. Правило просте: дивіться схему на корпусі та в паспорті. Не “вигадуйте” підключення нуля. Особливо уважно, якщо в щиті є УЗО/дифавтомати: нулі мають бути розведені правильно, інакше отримаєте відключення та “містику”.
Чи можна ставити реле напруги на din-рейку в старому щитку? Іноді так, але часто старий щит — це проблеми з місцем, ізоляцією, шинами та контактами. Якщо там алюміній, підгорілі клеми, “скрутки” або відсутня нормальна PE-шина — спочатку приводимо щит до ладу. Інакше ви поставите сучасний модуль у музей небезпечних рішень.
Чому реле клацає або відключає “без причин” і коли точно викликати електрика?
Найчастіше “без причин” — це насправді причина, просто її не видно без вимірювань: короткі стрибки напруги, просадка при пуску потужного навантаження, поганий контакт нуля, перекіс фаз у трифазному вводі, або помилки монтажу (переплутаний вхід/вихід, неправильний N, два дроти в клемі). Якщо реле відключає рідко й по справі — воно робить свою роботу. Якщо часто — мережа або щит сигналять, що є проблема.
“Коли реле часто клацає, я завжди питаю: ви хочете, щоб клацало реле — чи щоб потім клацав автоматичний вимикач у сервісному центрі?”
Точно викликайте електрика, якщо відчуваєте запах горілої ізоляції, бачите потемніння/оплавлення в щиті, гріються клеми, періодично пропадає нуль (частина техніки поводиться дивно), або якщо є УЗО/дифавтомати й ви не впевнені в розведенні нульових шин. І ще: якщо потрібно лізти в зону до лічильника/пломб — це не DIY, там вже інші правила і відповідальність.
Висновок: безпечна схема підключення реле напруги та наступні кроки
Безпечна логіка проста і “читається” як нормальний щит: ввідний автомат → реле → далі УЗО/дифавтомати та групові автомати → навантаження. Саме тому реле напруги в щитку зазвичай ставлять після ввідного автомата: автомат бере на себе захист по струму і дає можливість нормально знеструмити щит для робіт, а реле відсікає аварійну напругу, коли мережа “влаштовує сюрпризи”. Далі вже важливо, щоб УЗО/дифавтомати були в правильному місці під вашу схему, а нулі не змішувались: нульова шина (N) і PE-шина мають бути розділені, з нормальними клемами і без “народної творчості” у вигляді скруток та двох проводів під один гвинт.
Для квартири найчастіше вистачає одного реле на весь електрощит, правильного перерізу перемичок і адекватних порогів/затримок. Для приватного будинку і малого бізнесу часто потрібен ще один елемент дорослішання — контактор, якщо навантаження велике або працює довго близько до номіналу: тоді реле керує котушкою, а контактор комутує силову частину без перегріву клем. Це не “ускладнення заради ускладнення”, а ресурс і пожежна безпека.
Після монтажу не лінуйтеся з налаштуваннями: виставте верхній/нижній поріг і затримку повторного ввімкнення (для холодильників/кондиціонерів — довшу), звірте покази з мультиметром і подивіться, як щит поводиться під навантаженням. Якщо реле напруги в щитку клацає часто, це не завжди його “примхи” — інколи це сигнал про просадку, поганий контакт нуля або реальні стрибки в мережі, і без вимірювань точну причину не вгадаєш.
План дій такий: самостійно можна обрати модель, підготувати місце на din-рейці, перевірити маркування ліній і зібрати комплектуючі. А от якщо у щиті є оплавлення, гріються клеми, плутаються нулі під УЗО/дифами, або ви не впевнені, що правильно знеструмлюєте ввод — ризик високий, викликайте електрика. У електриці “майже правильно” інколи звучить як “майже безпечно”, а це вже поганий жанр.
