Що таке реле напруги і навіщо воно квартирі чи будинку
Реле напруги — це пристрій, який відключає живлення квартири або будинку, коли напруга в мережі стає небезпечно високою чи низькою, і знову вмикає його після нормалізації. Якщо коротко: воно не “покращує” електроенергію, а вчасно відсікає аварійний режим, щоб не згоріли холодильник, котел, пральна машина, бойлер, варильна поверхня та інша техніка.
Ця сторінка для власників квартир, приватних будинків і невеликих комерційних об’єктів, які хочуть зрозуміти, яке реле напруги вибрати, куди ставити реле напруги в щитку і коли потрібен не тільки цей пристрій, а ще стабілізатор чи ПЗІП. Не для тих, хто шукає “чарівну коробочку від усього”: від короткого замикання, блискавки в лінію чи поганого заземлення одне реле не врятує.
| Питання | Коротка відповідь |
|---|---|
| Що робить реле? | Відключає навантаження при небезпечній напрузі 220В/230В. |
| Де ставиться? | Зазвичай в електрощит після ввідного автомата, на din-рейку. |
| Це стабілізатор? | Ні. Стабілізатор вирівнює напругу, реле — вимикає живлення при аварії. |
| Для чого потрібно? | Для базового захисту побутової техніки від перенапруги та просідання напруги. |

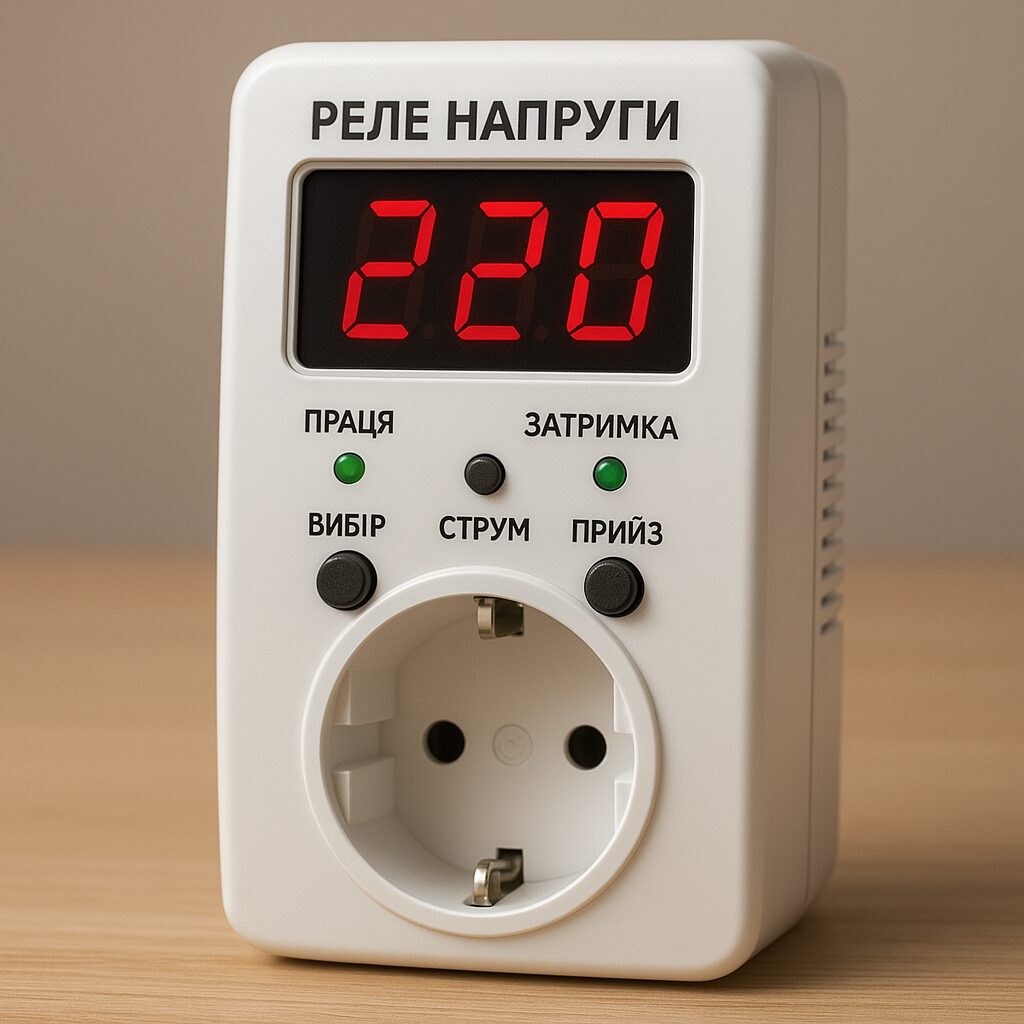

Що таке реле напруги простими словами
Реле напруги, або реле контролю напруги, постійно “дивиться”, яка напруга приходить у вашу мережу. У нормі побутова однофазна мережа має бути близько 230В. У старих розмовах часто кажуть 220В, але сучасний стандарт — 230В. Для користувача суть одна: техніці потрібна напруга в безпечному діапазоні, без сильних стрибків і провалів.
У реле задаються два основні параметри: нижній поріг напруги і верхній поріг напруги. Наприклад, якщо напруга впала нижче допустимого рівня або піднялася вище безпечного, пристрій розриває живлення. Після того як напруга повернулась у норму, реле чекає задану затримку включення і тільки потім подає електрику назад.
Ця затримка важлива. Особливо для холодильника, кондиціонера, насосів, котла та іншої техніки з компресорами або електронікою. Якщо світло “моргнуло” і одразу повернулося, повторний пуск без паузи може бути шкідливим.
Навіщо реле напруги квартирі чи приватному будинку
Я бачив у реальних щитах ситуації, коли після обриву нуля або аварії на лінії в розетках з’являлася напруга, небезпечна для всієї домашньої техніки. Людина бачить лише результат: не вмикається котел, згорів блок живлення телевізора, пральна машина видає помилку, холодильник перестав запускатися. Часто причина не в самій техніці, а в якості електроживлення.
Реле напруги не замінює автоматичний вимикач, УЗО чи заземлення. Автомат захищає кабель від перевантаження та короткого замикання. УЗО захищає людину від витоку струму. А реле контролює саме напругу. Це окремий рівень безпеки в електрощиті.
- захищає техніку від небезпечного підвищення напруги;
- відключає живлення при сильному просіданні напруги;
- зменшує ризик пошкодження електроніки в котлі, пральній машині, бойлері, холодильнику;
- допомагає уникнути частих аварійних перезапусків техніки;
- показує поточну напругу, якщо модель має дисплей.
Чому це не “зайва коробочка” в щитку
У нормальному електрощиті кожен пристрій має свою задачу. Ввідний автомат обмежує струм і захищає кабель. Реле напруги контролює якість напруги. ПЗІП потрібен для захисту від імпульсних перенапруг, наприклад після комутацій у мережі або грозових впливів. Стабілізатор напруги потрібен там, де напруга часто довго завищена або занижена, але її треба не просто вимкнути, а вирівняти.
Тому питання “реле напруги чи стабілізатор” не завжди має відповідь “або-або”. Якщо в мережі рідкісні аварійні стрибки — часто достатньо реле. Якщо напруга щовечора падає до умовних 170–180В, реле буде просто вимикати будинок, а стабілізатор може допомогти техніці працювати. Але точне рішення краще приймати після вимірювання напруги під навантаженням.
Якщо в щиті немає контролю напруги, техніка першою приймає на себе наслідки аварії в мережі.
Для квартири або будинку реле напруги — це базовий, зрозумілий і недорогий рівень захисту побутової техніки. Головне — правильно підібрати номінал, схему підключення і місце встановлення. Якщо є сумніви щодо щита, ввідного кабелю або заземлення, краще не експериментувати, а викликати електрика.

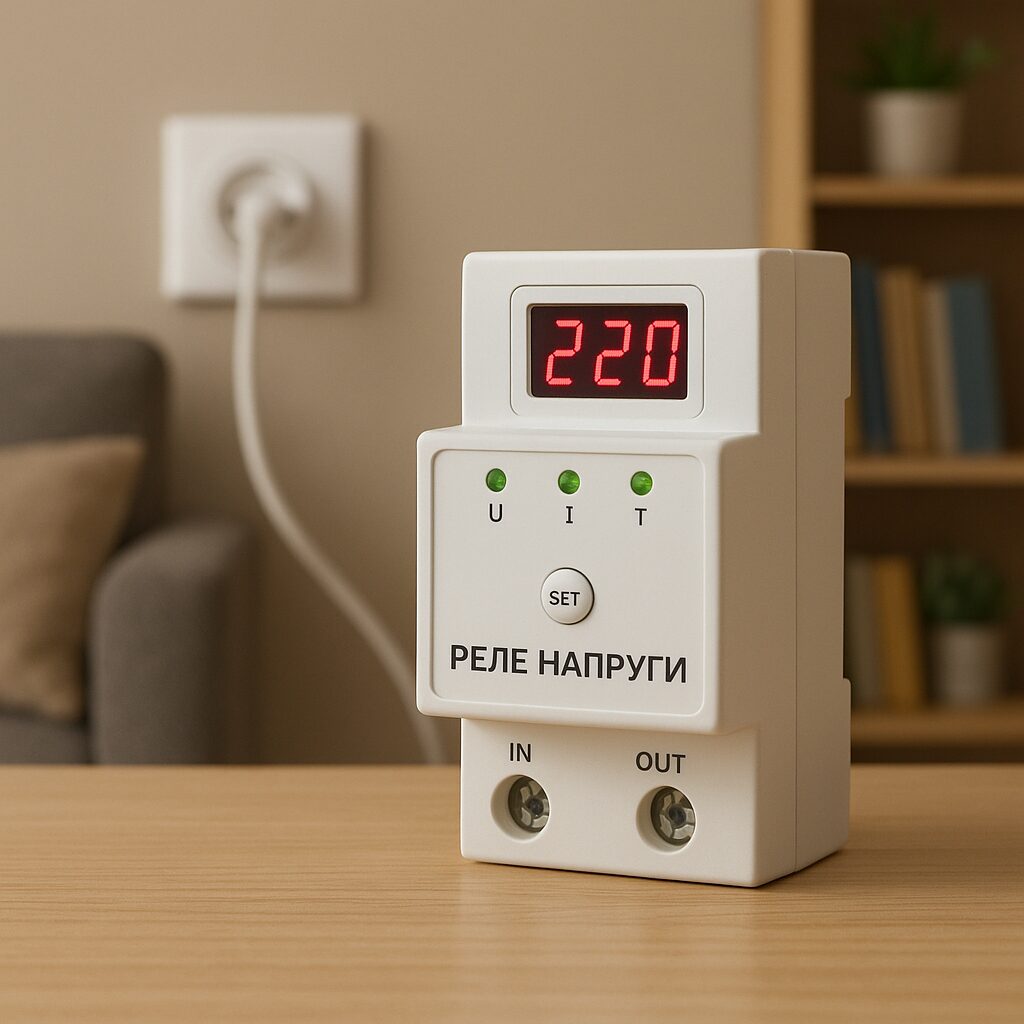

Як працює реле контролю напруги: верхній поріг, нижній поріг і затримка включення
Принцип роботи: реле постійно вимірює напругу
Реле напруги працює як контролер якості живлення. Воно встановлюється в електрощиті та постійно вимірює напругу в мережі. Для однофазної мережі це зазвичай лінія 220В/230В, для трифазної — контроль може виконуватися по фазах 380В/400В, залежно від моделі та схеми.
Якщо напруга в нормі, реле пропускає живлення далі на квартиру, будинок або окрему групу споживачів. Якщо значення виходить за встановлені межі, пристрій відключає навантаження. Простими словами: реле не дає небезпечній напрузі дійти до техніки.
У реальних щитах це особливо важливо після аварій на лінії, обриву нуля, поганого контакту в під’їзному щиті або нестабільної мережі в приватному секторі. Людина може навіть не встигнути помітити стрибок, а блок живлення котла, холодильника чи пральної машини вже отримає удар.
Верхній і нижній поріг напруги: що саме контролює реле
У кожному реле контролю напруги є два ключові налаштування: верхній поріг напруги і нижній поріг напруги. Верхній поріг — це межа, після якої напруга вважається занадто високою. Нижній поріг — це межа, після якої напруга вважається занадто низькою.
Наприклад, якщо верхній поріг виставлений на 250В, а в мережі з’явилося 260В, реле відключить живлення. Якщо нижній поріг виставлений на 180В, а напруга впала до 170В, воно також відключить навантаження. Точні значення треба підбирати під конкретну мережу і техніку, а не копіювати “як у сусіда”.
| Параметр | Що означає | Що робить реле |
|---|---|---|
| Верхній поріг напруги | Напруга стала вищою за допустиму | Відключає живлення, щоб захистити електроніку |
| Нижній поріг напруги | Напруга впала нижче безпечного рівня | Відключає навантаження, щоб техніка не працювала в аварійному режимі |
| Затримка включення | Пауза перед повторним запуском | Дає мережі стабілізуватися перед подачею живлення |
Низька напруга теж небезпечна. Часто люди бояться тільки “перенапруги”, але просідання може шкодити не менше. Двигуни гріються, компресори запускаються важко, блоки живлення працюють з перевантаженням. Для котла це може закінчитися помилками плати керування, для холодильника — проблемами із запуском компресора.
Навіщо потрібна затримка включення
Після того як напруга повернулася в норму, реле напруги не завжди має вмикати живлення одразу. Саме для цього існує затримка включення. Це пауза, яку пристрій витримує перед повторною подачею електрики на навантаження.
Затримка особливо важлива для техніки, яка не любить частих перезапусків. Холодильник, морозильна камера, кондиціонер, насос, деякі котли та компресорна техніка повинні запускатися після паузи. Якщо світло зникло на секунду і одразу з’явилося, компресор може не встигнути вирівняти тиск. Повторний запуск у такий момент створює велике навантаження на двигун.
- для холодильника затримка зменшує ризик важкого повторного пуску компресора;
- для котла допомагає уникнути частих перезапусків електроніки;
- для пральної машини захищає модуль керування від нестабільного живлення;
- для насосів і компресорів знижує ударне навантаження при повторному включенні.
У квартирах я зазвичай рекомендую не ставити занадто коротку затримку, якщо через це реле живиться холодильник або інша компресорна техніка. Краще почекати кілька хвилин, ніж отримати ремонт техніки після серії “миготінь” у мережі.
Важливий момент: якщо реле часто відключає живлення, не треба просто розширювати пороги “щоб не клацало”. Часті спрацювання — це симптом проблеми в мережі. Потрібно виміряти напругу під навантаженням, перевірити контакти, ввідний автомат, нульовий провідник і стан електрощита. Якщо немає досвіду та приладів — викликайте електрика.
Від чого реле напруги захищає техніку, а від чого — ні
Що реально захищає реле напруги
Реле напруги захищає техніку від небезпечних відхилень напруги в мережі. Його головне завдання — відключити квартиру, будинок або окрему лінію, коли напруга стала вищою або нижчою за встановлені межі. Це базовий захист побутової техніки, а не універсальний пристрій “від усього”.
У побутовій однофазній мережі 220В/230В реле особливо корисне при тривалій перенапрузі, сильному просіданні напруги та частині аварійних режимів, пов’язаних з обривом нуля. Саме обрив нуля часто дає найнебезпечніші наслідки: у розетках може з’явитися напруга, яка швидко виводить з ладу електроніку. У реальних щитах після таких аварій я бачив згорілі блоки живлення, плати котлів, холодильники, пральні машини й телевізори.
Якщо реле правильно підібране й встановлене в електрощиті, воно контролює напругу до того, як живлення потрапить на групи споживачів. При перевищенні верхнього порогу або падінні нижче нижнього порогу пристрій розмикає ланцюг. Після нормалізації напруги реле витримує затримку включення і лише потім подає живлення назад.
- захищає від тривалої перенапруги в мережі;
- відключає навантаження при небезпечному просіданні напруги;
- зменшує ризик пошкодження техніки при обриві нуля в однофазній мережі;
- допомагає захистити холодильник, котел, пральну машину, бойлер, варильну поверхню та електроніку;
- показує проблему в мережі, якщо модель має індикацію або дисплей.
Від чого реле напруги не захищає
Важливо не перебільшувати можливості пристрою. Реле напруги не замінює автоматичний вимикач. Якщо у вас коротке замикання або перевантаження кабелю, спрацювати має автомат, підібраний під переріз проводу. Логіка проста: автомат захищає кабель, реле контролює напругу.
Так само реле не замінює УЗО або дифавтомат. Ці пристрої потрібні для захисту людини від струму витоку. Наприклад, якщо пошкоджена ізоляція в бойлері або пральній машині, реле напруги може взагалі не побачити проблеми, бо напруга в мережі буде нормальною. Тут має працювати диференційний захист.
Реле також не виправляє погану проводку. Якщо в щиті підгорілі контакти, слабко затягнуті клеми, старий алюміній, неправильно підібрані автомати або немає нормального заземлення, один пристрій не зробить систему безпечною. Він може відключити живлення при аварійній напрузі, але не прибере причину перегріву, іскріння чи поганого контакту.
| Проблема | Чи допоможе реле? | Що потрібно |
|---|---|---|
| Перенапруга або сильне просідання | Так | Реле контролю напруги |
| Коротке замикання | Ні | Автоматичний вимикач |
| Витік струму на корпус | Ні | УЗО або дифавтомат |
| Імпульсна перенапруга від грози чи комутацій | Не повноцінно | ПЗІП/УЗІП і правильне заземлення |
| Погані контакти в щиті | Ні | Огляд, протяжка, ремонт щита |
Чому ПЗІП, заземлення і автомати все одно потрібні
Окрема тема — ПЗІП або УЗІП. Це пристрої захисту від імпульсних перенапруг. Вони працюють не так, як реле. Реле реагує на напругу, яка вийшла за межі й триває певний час. А ПЗІП відводить короткі імпульси великої енергії, які можуть з’явитися при грозових впливах, перемиканнях у мережі або аваріях. Для приватного будинку, особливо з повітряним вводом, це часто дуже актуально.
Але ПЗІП без нормального заземлення — слабке рішення. Йому потрібно кудись відвести імпульсну енергію. Якщо заземлення погане або зроблене “для вигляду”, захист від імпульсних перенапруг працюватиме неправильно. Те саме стосується громовідводу: якщо на будинку є блискавкозахист, його треба проєктувати разом із системою заземлення та захистом в електрощиті, а не ставити випадково.
Правильна схема завжди комплексна: ввідний автомат, захист кабелів, УЗО або дифавтомати, реле контролю напруги, за потреби ПЗІП/УЗІП, якісні з’єднання і справне заземлення. Якщо в щиті вже є запах гару, нагрів клем, періодичне “миготіння” світла або реле часто відключає живлення — не розширюйте пороги навмання. Спочатку треба знайти причину. У таких ситуаціях безпечніше викликати електрика.

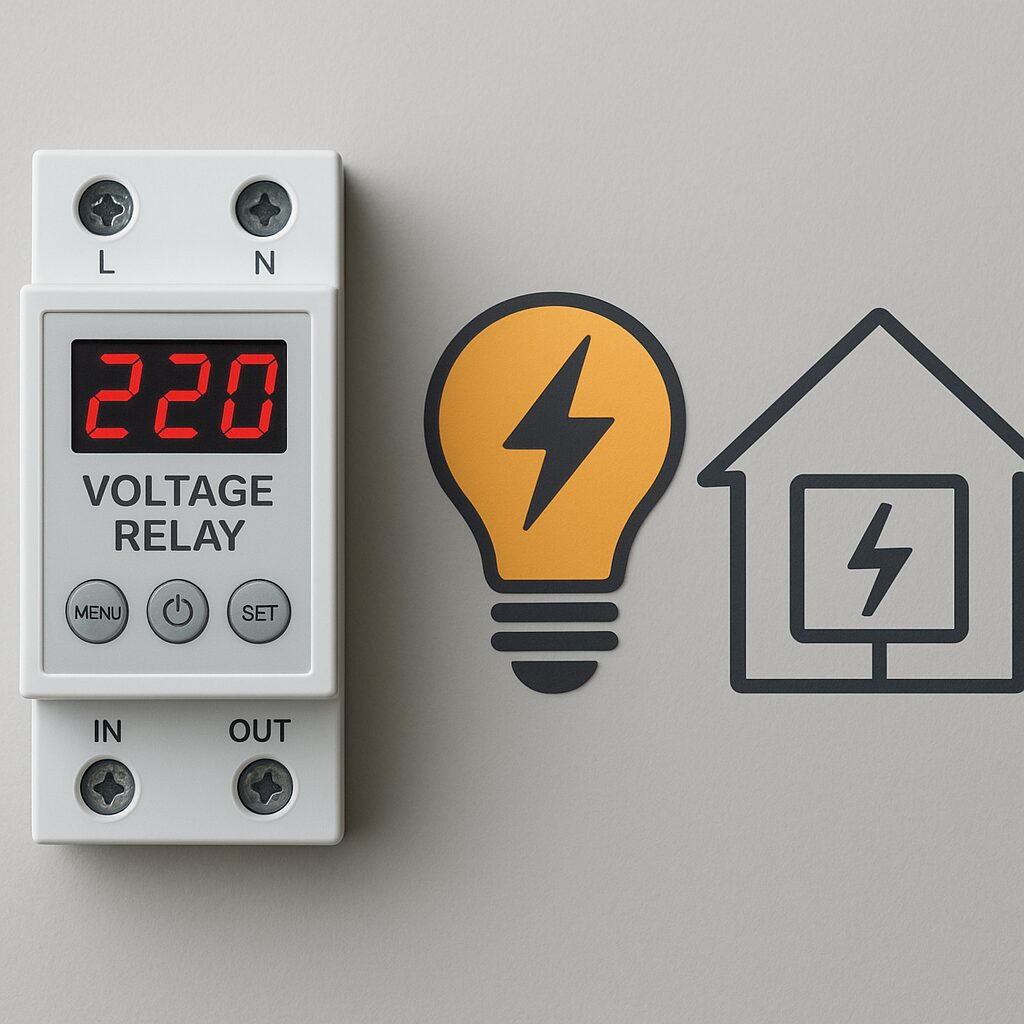

Реле напруги в щитку: куди ставити в електрощиті і яка правильна схема
Правильне місце реле в електрощиті
Реле напруги в щитку ставлять не “де залишилося місце”, а в логічному місці схеми. Його задача — контролювати напругу до того, як живлення піде на групові лінії: розетки, освітлення, котел, бойлер, пральну машину, варильну поверхню, холодильник та іншу техніку. Тому реле зазвичай монтується на DIN-рейку після ввідного захисту і перед груповими автоматами або дифзахистом.
Базова логіка для квартири чи будинку виглядає так: ввідний автомат → за потреби ПЗІП/УЗІП для захисту від імпульсних перенапруг → реле контролю напруги → групові автомати, УЗО або дифавтомати. У конкретному щиті порядок може уточнюватися залежно від системи заземлення, типу вводу, наявності трифазної мережі, резервного живлення чи окремих ліній.
| Елемент у щиті | Для чого потрібен | Де зазвичай стоїть |
|---|---|---|
| Ввідний автомат | Захищає ввідний кабель і дає можливість відключити весь щит | На початку схеми |
| ПЗІП/УЗІП | Захист від імпульсних перенапруг | Після вводу, за правильною схемою із заземленням |
| Реле напруги | Контроль верхнього і нижнього порогу напруги | Перед груповим розподілом навантаження |
| Групові автомати/УЗО/дифавтомати | Захист кабелів і людей на окремих лініях | Після пристроїв ввідного захисту |
Коли потрібен контактор
Не кожне реле напруги розраховане на те, щоб напряму комутувати весь будинок або велику квартиру. У паспорті пристрою вказується допустимий струм. Але важливо дивитися не тільки на цифру “40А” чи “63А”, а й на реальне навантаження, тип споживачів і якість контактної групи. Варильна поверхня, бойлер, електрокотел, кондиціонери, насоси — це вже серйозне навантаження для щита.
Якщо струм навантаження великий, реле використовують як керуючий пристрій, а силове вмикання та вимикання виконує контактор. У такій схемі реле контролює напругу і подає команду на котушку контактора. Контактор уже розриває або замикає силову лінію. Це правильніше для потужних об’єктів, приватних будинків, майстерень, магазинів, кафе та щитів із великою кількістю споживачів.
У трифазній мережі 380В питання контактора ще важливіше. Там треба контролювати не лише рівень напруги, а й перекіс фаз, зникнення фази, порядок фаз — залежно від обладнання. Для трифазного вводу не можна просто поставити “перше-ліпше” однофазне реле на одну фазу і вважати, що весь будинок захищений.
Що має перевірити електрик перед підключенням
Перед монтажем електрик має оцінити не тільки місце на DIN-рейці. Треба перевірити сам електрощит, ввід, переріз кабелів, номінали автоматів, схему заземлення, стан нульової шини, затягування клем і наявність слідів перегріву. Якщо в щиті вже є підгорілі контакти або слабкий нуль, встановлення реле не вирішить проблему, а лише частково покаже її наслідки.
- чи відповідає ввідний автомат перерізу ввідного кабелю;
- чи правильно розділені нульові та захисні провідники;
- чи є місце для реле, ПЗІП і контактора без перегріву та тісного монтажу;
- чи правильно підібраний номінал реле під навантаження;
- чи потрібна окрема затримка включення для холодильника, котла або компресорної техніки;
- чи немає помилок у підключенні УЗО та дифавтоматів.
“Реле напруги ставиться не для краси в щиті, а як частина правильної схеми захисту.”
Ставити реле “де зручно” небезпечно. Якщо його підключити після частини автоматів, частина ліній залишиться без захисту від перенапруги. Якщо переплутати вхід і вихід, неправильно підключити нуль або поставити пристрій без урахування струму, можна отримати нагрів, хибні спрацювання або відмову захисту. Тому для щита, де є потужні споживачі або трифазний ввід, правильне рішення — викликати електрика і зібрати схему без експериментів.

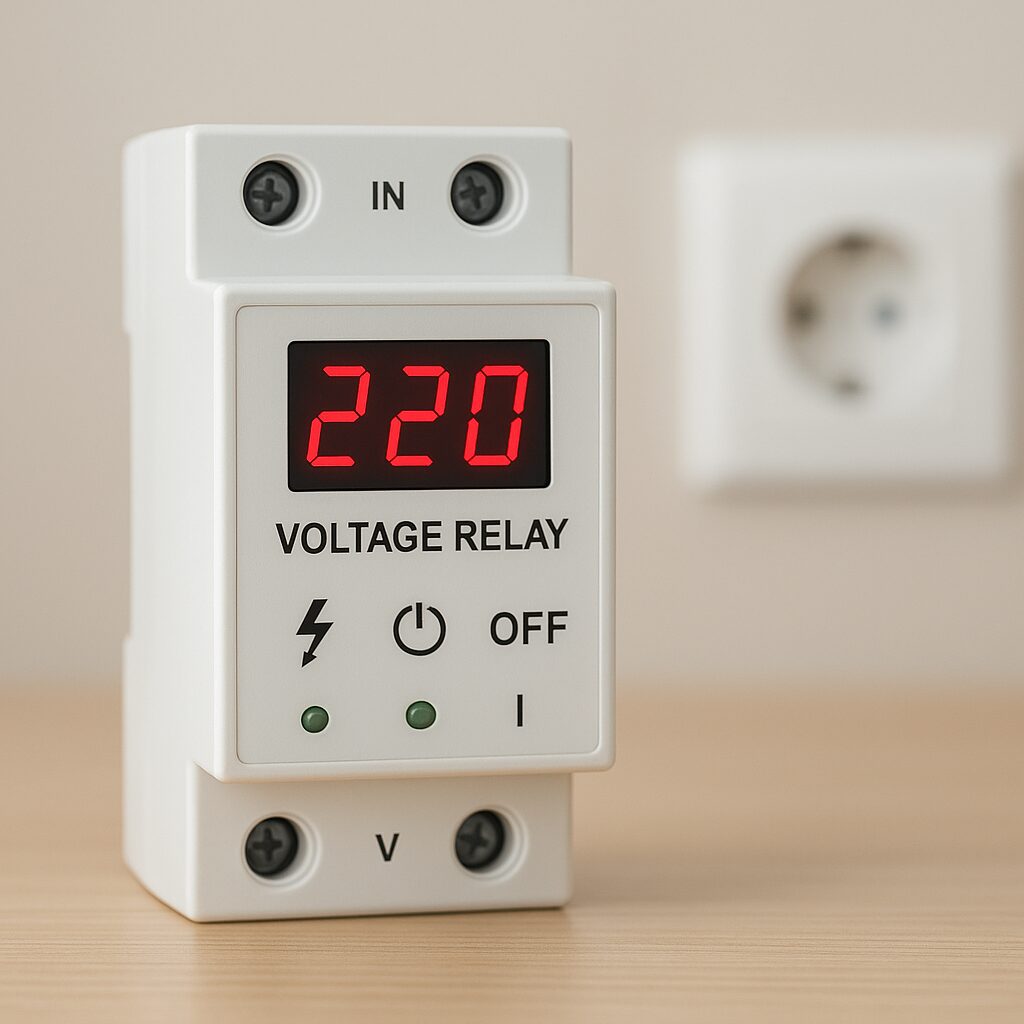

Реле напруги для квартири: яке реле вибрати для однофазної мережі 230В
Базові критерії вибору для квартири
Якщо коротко відповісти на запит «яке реле вибрати для квартири», то для більшості квартир з однофазною мережею 230В потрібне щитове реле напруги на DIN-рейку, з номіналом не нижче ввідного автомата, нормальними клемами, регулюванням верхнього і нижнього порогу та затримкою включення. Але остаточно підбирати треба не “на око”, а під реальний ввід і навантаження.
У квартирі реле зазвичай ставлять в електрощит після ввідного автомата і перед груповими лініями. Воно має витримувати струм, який потенційно проходить через нього. Якщо ввідний автомат на 25А, немає сенсу ставити реле на 16А. Якщо ввід 40А, реле також має відповідати цьому навантаженню або працювати через контактор, якщо схема цього потребує.
Окремо дивіться на якість клем. У щитах я часто бачив проблему не в самому пристрої, а в поганому контакті: слабка клема, тонкий провід, погане затягування, нагрів. Для квартири це критично, бо через реле може проходити все навантаження: кухня, бойлер, пральна машина, кондиціонер, розетки.
- номінальний струм реле має відповідати ввідному автомату та реальному навантаженню;

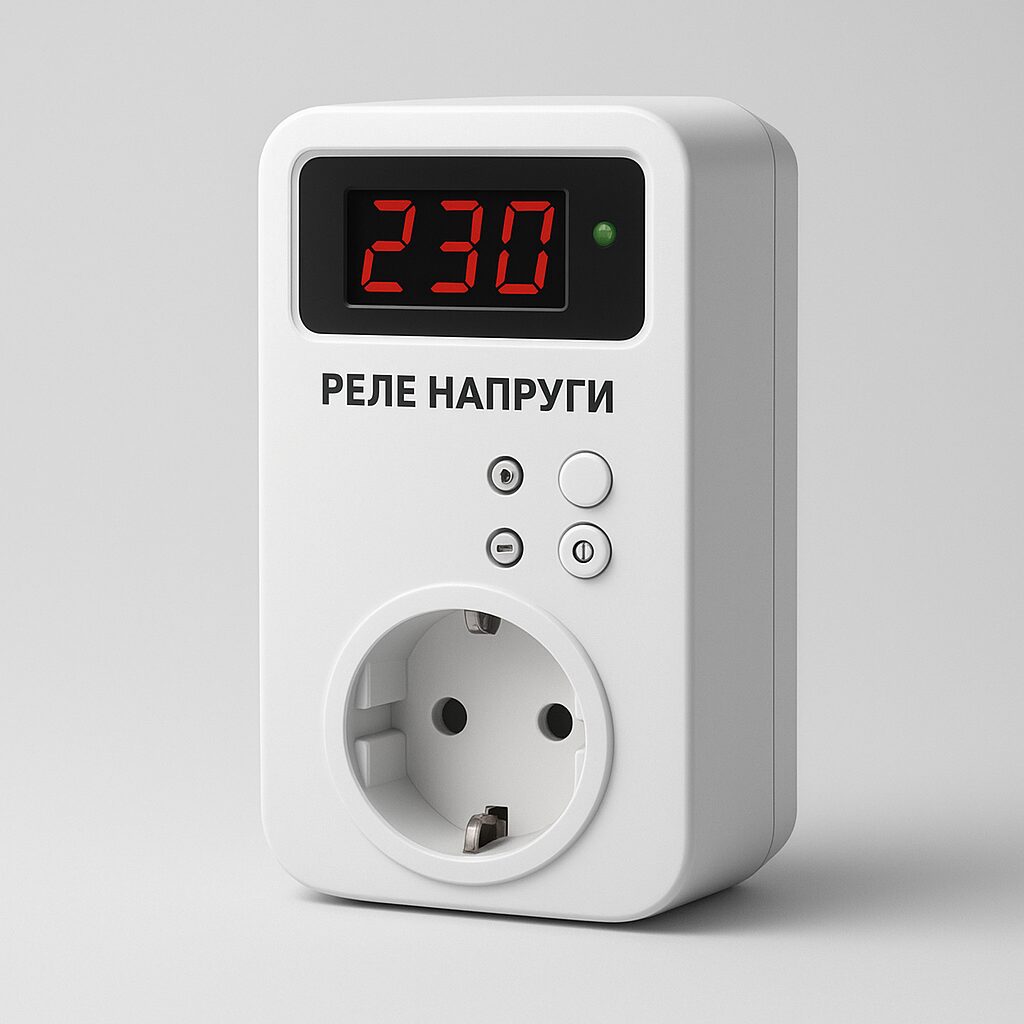

- бажаний монтаж на DIN-рейку в електрощиті, а не “в розетку на подовжувачі” для всієї квартири;
- потрібні налаштування верхнього та нижнього порогу напруги;
- затримка включення важлива для холодильника, кондиціонера та техніки з компресором;
- індикація напруги допомагає швидко побачити проблему в мережі;
- журнал аварій корисний, якщо треба зрозуміти, як часто були просідання або перенапруги.
Старий фонд і новобудова: різні ризики
У старому житловому фонді головні ризики — зношені стояки, слабкі контакти, старі щити на поверсі, перевантажені лінії, інколи нестабільний нуль. Тут реле напруги для квартири часто стає дуже практичним захистом. Якщо трапляється обрив нуля або сильний перекіс у мережі, реле може встигнути відключити вашу техніку від небезпечної напруги.
Але важливо: якщо в під’їзному щиті підгорілі контакти або у квартирі стара алюмінієва проводка з поганими з’єднаннями, саме реле це не вилікує. Воно не замінює ремонт проводки, правильні автомати, УЗО чи дифавтомати. Перед встановленням варто перевірити стан вводу, нульової шини, клем і відповідність автоматів перерізу кабелю.
У новобудовах ситуація інша. Проводка зазвичай новіша, але часто є багато чутливої техніки: газовий або електричний котел, холодильник, посудомийна машина, пральна машина, варильна поверхня, бойлер, кондиціонери, роутер, системи “розумного дому”. Навіть одна аварія в мережі може коштувати дорожче, ніж нормальне реле контролю напруги в щиті.
Які функції справді корисні
Не завжди найдорожча модель автоматично найкраща. Для квартири важливі не “зайві кнопки”, а надійна робота, зрозумілі налаштування і якісне підключення. Корисно, коли реле показує поточну напругу на дисплеї. Так власник одразу бачить, що в мережі: умовні 198В, 230В чи вже небезпечні 255В.
| Функція | Навіщо потрібна |
|---|---|
| Регулювання верхнього порогу | Відключає квартиру при небезпечному підвищенні напруги |
| Регулювання нижнього порогу | Захищає техніку від роботи при сильному просіданні |
| Затримка включення | Дає паузу перед запуском холодильника, котла, компресорної техніки |
| Журнал аварій | Показує, коли і через що реле відключало живлення |
| Якісні клеми | Зменшують ризик нагріву та поганого контакту |
Надійність бренду також має значення. Я б не радив ставити невідомий пристрій без нормальної документації, особливо на весь ввід квартири. Реле має бути розраховане на вашу мережу, мати зрозумілу схему підключення і нормальну гарантію. Якщо щит маленький, навантаження велике або є сумніви щодо схеми — краще не експериментувати, а запросити електрика для підбору та монтажу.

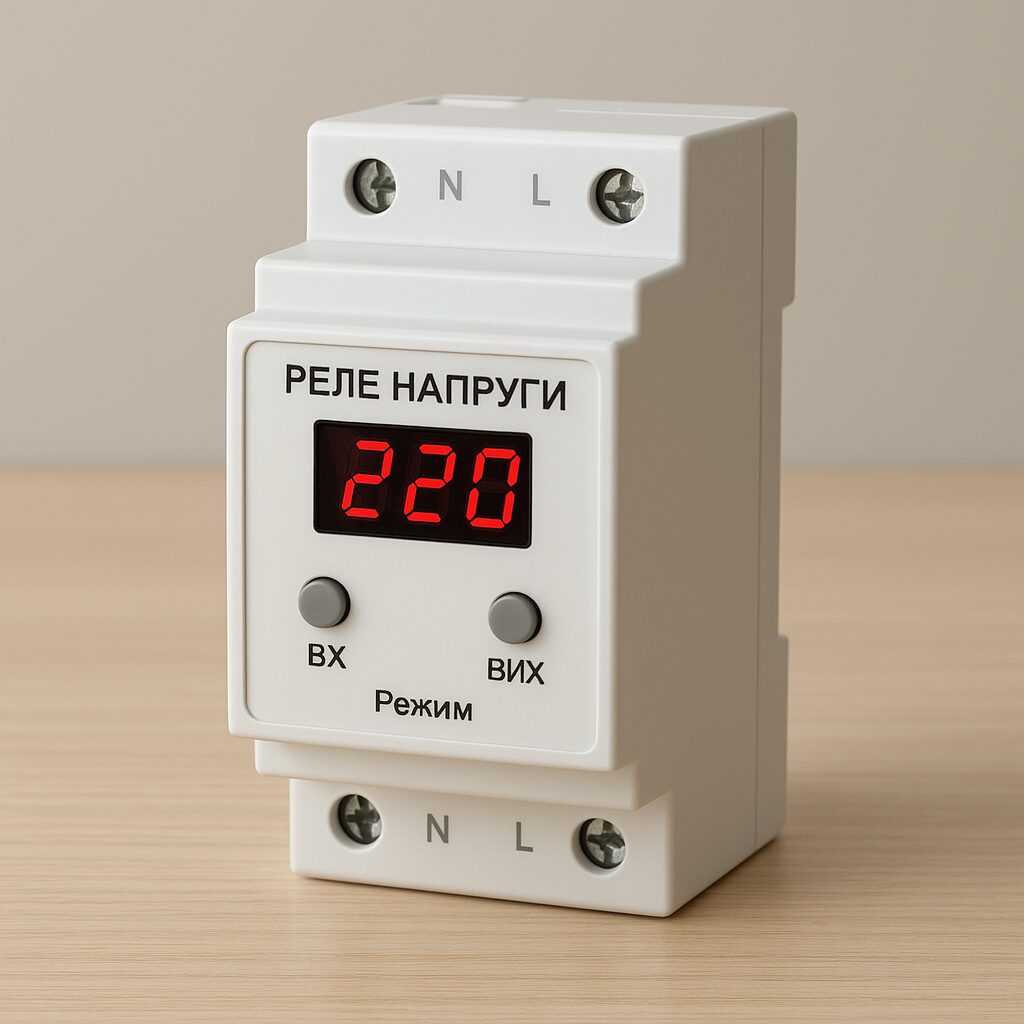

Реле напруги для приватного будинку: однофазна чи трифазна мережа, 220В/230В або 380В
Починаємо з типу вводу: однофазний чи трифазний
Щоб зрозуміти, яке реле напруги вибрати для приватного будинку, спочатку треба подивитися не на ціну пристрою, а на тип вводу. У будинку може бути однофазна мережа 220В/230В або трифазна мережа 380В/400В. Від цього залежить і тип реле, і схема підключення, і потреба в контакторі.
Для однофазного будинку зазвичай ставлять однофазне реле контролю напруги в електрощиті після ввідного автомата. Воно контролює напругу між фазою і нулем та відключає будинок, якщо напруга вийшла за верхній або нижній поріг. Це рішення підходить для невеликих будинків, дач, таунхаусів, де немає потужного трифазного обладнання.
Для трифазного вводу 380В просте однофазне реле на одну фазу — неправильне рішення для всього будинку. Тут потрібен трифазний контроль: зникнення фази, перекіс фаз, неправильне чергування фаз, завищена або занижена напруга по кожній фазі. Якщо в будинку є трифазний електрокотел, насос, верстат у гаражі чи обладнання майстерні, контроль має бути саме трифазним.
“У приватному будинку реле підбирають не під бажання зекономити, а під ввід, навантаження і реальні ризики мережі.”
Будинок з електрокотлом, бойлером, насосом і варильною поверхнею
У приватному будинку навантаження часто серйозніше, ніж у квартирі. Електрокотел, бойлер, свердловинний насос, насосна станція, варильна поверхня, духовка, кондиціонери, система поливу, гараж або майстерня — усе це створює високе навантаження на щит. У таких випадках важливо не перевантажити контакти самого реле.
Якщо через реле проходить весь будинок, треба перевірити його номінальний струм і порівняти з ввідним автоматом. Наприклад, якщо ввідний автомат на 40А або 50А, не можна ставити реле з меншим допустимим струмом. А якщо навантаження велике або є потужні двигуни, правильніше застосувати схему з контактором: реле контролює напругу, а контактор комутує силове навантаження.
| Ситуація в будинку | Що зазвичай потрібно |
|---|---|
| Однофазний ввід 230В, невелике навантаження | Однофазне реле напруги на DIN-рейку відповідного номіналу |
| Однофазний ввід, електрокотел або багато потужної техніки | Реле напруги з контактором або реле з достатнім запасом по струму |
| Трифазний ввід 380В | Трифазне реле контролю напруги та фаз |
| Гараж, майстерня, насоси, верстати | Трифазний контроль, контактор, перевірка пускових струмів |
Для насосів і компресорної техніки особливо важлива затримка включення. Якщо напруга “моргнула”, насос або компресор не повинен запускатися миттєво. Пауза зменшує навантаження на двигун і електроніку керування.
Коли без електрика краще не підбирати реле самостійно
У приватному секторі часто зустрічаються нестабільні лінії, повітряні вводи, старі опори, слабкий нуль, перекіс фаз і просідання напруги ввечері. Тому реле напруги для будинку треба підбирати після огляду щита і бажано після вимірювань під навантаженням. Особливо якщо будинок має три фази або потужне електроопалення.
- перевірити тип вводу: 230В чи 380В;
- оцінити номінал ввідного автомата і переріз кабелю;
- визначити, чи потрібен контактор;
- перевірити заземлення, нульову шину і стан клем;
- врахувати електрокотел, бойлер, насос, варильну поверхню, гараж і майстерню;
- підібрати правильні пороги напруги та затримку включення.
Якщо напруга часто падає нижче норми, реле буде відключати будинок, але не вирівнювати живлення. У такому випадку додатково може знадобитися стабілізатор напруги або окреме рішення для чутливої техніки. А якщо є повітряний ввід і ризик грозових імпульсів, варто розглядати ПЗІП/УЗІП та нормальне заземлення. Реле — важлива частина захисту, але не єдина.
Реле напруги чи стабілізатор: у чому різниця і що ставити першим
Головна різниця: відключити чи вирівняти
Питання «реле напруги чи стабілізатор» виникає дуже часто, але ці пристрої виконують різні задачі. Реле напруги контролює напругу і відключає живлення, якщо вона стала небезпечно високою або низькою. Стабілізатор напруги не просто відключає, а намагається вирівняти напругу до прийнятного рівня, щоб техніка могла працювати далі.
Простий приклад. Якщо в мережі 230В — усе нормально. Якщо напруга короткочасно піднялася до 260В, реле відключить квартиру або будинок. Стабілізатор у межах своїх можливостей спробує знизити її до безпечного рівня. Якщо напруга ввечері довго тримається на рівні 175–185В, реле може постійно вимикати живлення, а стабілізатор може підняти її до робочого діапазону. Але якщо відхилення занадто сильне або аварійне, стабілізатор також має відключити навантаження.
| Пристрій | Що робить | Коли корисний |
|---|---|---|
| Реле напруги | Відключає живлення при виході за встановлені пороги | При стрибках, обриві нуля, небезпечній перенапрузі або просіданні |
| Стабілізатор напруги | Вирівнює напругу в робочому діапазоні | Коли напруга часто занижена або завищена, але не аварійна |
| Комбінація | Реле контролює аварійні межі, стабілізатор вирівнює | Для нестабільної мережі, приватного будинку, котла, насосів, чутливої техніки |
Коли достатньо реле, а коли потрібен стабілізатор
Якщо у квартирі або будинку напруга зазвичай нормальна, але є ризик аварійних стрибків, обриву нуля, проблем у під’їзному щиті чи на лінії, часто достатньо якісного реле контролю напруги. Воно не дасть небезпечній напрузі потрапити на холодильник, котел, пральну машину, бойлер, телевізор, роутер та іншу електроніку.
Стабілізатор потрібен тоді, коли проблема не тільки в аваріях, а в постійно поганій напрузі. Наприклад, у приватному секторі ввечері напруга регулярно падає до 180В, насос важко запускається, котел видає помилки, світло помітно тьмяніє. У такій ситуації одне реле буде просто відключати живлення. Це безпечно, але не завжди зручно. Стабілізатор може допомогти техніці працювати стабільніше.
- достатньо реле — коли напруга здебільшого нормальна, але потрібен аварійний захист;
- потрібен стабілізатор — коли напруга часто довго занижена або завищена;
- потрібна комбінація — коли мережа нестабільна, є дорога техніка, котел, насоси або приватний будинок з повітряним вводом;
- потрібен огляд електрика — якщо є миготіння світла, запах гару, нагрів автоматів або часті відключення.
Що ставити першим у схемі
У більшості побутових схем реле напруги ставлять перед стабілізатором, щоб відсікати аварійні режими ще до входу стабілізатора. Логіка така: ввідний автомат → за потреби ПЗІП/УЗІП → реле напруги → стабілізатор → групові лінії або окремий споживач. Але схема залежить від потужності, типу стабілізатора, однофазної чи трифазної мережі, наявності контактора та заземлення.
Якщо стабілізатор ставиться не на весь будинок, а тільки на котел, холодильник або окрему групу, реле все одно бажано мати на вводі щита. Так ви захищаєте не лише один прилад, а всю електроніку в квартирі чи будинку. Для котла часто роблять окрему лінію з власним захистом і стабілізатором, якщо виробник техніки або реальні умови мережі цього потребують.
Важливо не ставити стабілізатор “за будь-яку ціну”. Він має бути підібраний по потужності з запасом, враховувати пускові струми насосів і компресорів, мати захисти та нормальне підключення. Якщо стабілізатор слабкий, неправильно встановлений або працює на межі, він сам може стати проблемою.
Правильне рішення приймають після вимірювання напруги в різний час доби і під навантаженням. Якщо бачимо рідкісні аварійні відхилення — ставимо реле. Якщо бачимо системне просідання — розглядаємо стабілізатор. Якщо мережа справді важка — комбінуємо захист, але робимо це за нормальною схемою, а не через подовжувач і “тимчасові” скрутки.
Чим реле напруги відрізняється від ПЗІП/УЗІП і захисту від імпульсних перенапруг
Реле напруги і ПЗІП/УЗІП: це різні рівні захисту
Реле напруги і ПЗІП/УЗІП часто плутають, бо обидва пристрої пов’язані із захистом від перенапруги. Але працюють вони по-різному. Реле контролює рівень напруги в мережі 220В/230В або 380В і відключає навантаження, якщо напруга вийшла за встановлені межі. Наприклад, стала 260В або впала до 170В.
ПЗІП або УЗІП — це пристрій захисту від імпульсних перенапруг. Він не чекає, поки напруга “довго буде високою”. Його задача — відвести короткий, дуже швидкий імпульс великої енергії. Такі імпульси можуть з’являтися після грози, комутацій у мережі, аварій на лінії або наведень від блискавки.
Простими словами: реле напруги вимикає живлення при небезпечному відхиленні напруги, а ПЗІП/УЗІП приймає на себе короткий ударний імпульс і відводить його в систему заземлення. Один пристрій не замінює інший. У правильному електрощиті вони можуть працювати разом.
| Пристрій | На що реагує | Від чого захищає |
|---|---|---|
| Реле напруги | На підвищення або зниження напруги понад задані пороги | Від тривалої перенапруги, просідання, частини аварійних режимів |
| ПЗІП/УЗІП | На короткий імпульс перенапруги великої енергії | Від імпульсних перенапруг після грози, комутацій, наведень |
| Автоматичний вимикач | На перевантаження або коротке замикання | Захищає кабель, а не техніку від стрибків напруги |
“Реле напруги не є грозозахистом, а ПЗІП не замінює контроль напруги в мережі.”
Чому імпульсна перенапруга небезпечна для техніки
Імпульсна перенапруга може тривати дуже коротко, але її енергії достатньо, щоб пошкодити блок живлення, плату котла, роутер, телевізор, систему відеонагляду, автоматику воріт або електроніку пральної машини. Людина може навіть не помітити подію: світло не обов’язково зникне, автомат може не вибити, а техніка після цього почне працювати нестабільно або взагалі не ввімкнеться.
Саме тому захист від імпульсних перенапруг не можна зводити тільки до реле. Реле напруги добре працює з відхиленнями, які воно встигає виміряти та обробити. А грозовий або комутаційний імпульс може бути настільки швидким, що потрібен спеціальний пристрій — ПЗІП/УЗІП, правильно підключений до заземлення.
- для квартири ПЗІП актуальний, якщо є ризики з боку мережі або вимоги проєкту;
- для приватного будинку з повітряним вводом ПЗІП часто дуже бажаний;
- для будинку з громовідводом потрібна узгоджена система блискавкозахисту, заземлення і ПЗІП;
- для сонячних панелей, інверторів і акумуляторних систем потрібен окремий захист по AC і DC стороні, де DC автомат також не замінює ПЗІП.
Коли потрібен окремий проєкт захисту від перенапруги
Якщо у приватного будинку повітряний ввід, поруч високі дерева, опори, відкрита місцевість або вже встановлений громовідвід, захист від перенапруги треба розглядати не як “поставимо одну коробочку”, а як систему. Тут важливі типи ПЗІП, схема заземлення, довжина провідників, перерізи, місце встановлення в електрощиті та координація між ступенями захисту.
Для будинків із зовнішнім блискавкозахистом помилка особливо небезпечна. Громовідвід має відвести струм блискавки в землю, але при неправильній системі вирівнювання потенціалів частина енергії може зайти в електромережу, інтернет-кабелі, автоматику, відеонагляд або обладнання котельні. Тому ПЗІП/УЗІП підбирають не навмання, а під конкретну схему.
У типовій логіці щита після ввідного автомата може стояти ПЗІП/УЗІП, а далі — реле контролю напруги, контактор за потреби та групові автомати, УЗО або дифавтомати. Але точний порядок і типи пристроїв залежать від об’єкта. Якщо мова про приватний будинок, трифазну мережу 380В, сонячну станцію, генератор або громовідвід — краще не експериментувати. Потрібен огляд електрика і нормальне проєктне рішення.
Як підібрати номінал реле напруги: струм, потужність і запас безпеки
Підбір починається не з реле, а з вводу і кабелю
Номінал реле напруги не підбирають за принципом “чим більше, тим краще”. Це поширена помилка. У правильній схемі все йде по ланцюгу: ввідний автомат → кабель → навантаження. Реле має відповідати цій схемі, а не маскувати її слабкі місця.
Спочатку дивляться на ввідний автомат. Якщо у квартирі стоїть ввідний автомат на 25А, реле на 16А ставити не можна: через нього може пройти більший струм, ніж воно розраховане витримати. Якщо ввідний автомат на 40А, реле має бути мінімум на такий самий струм або схема має виконуватися через контактор. Але ставити реле на 63А при слабкому кабелі й автоматі на 25А також не робить систему кращою. Кабель усе одно має бути захищений своїм автоматом.
Далі перевіряють перетин кабелю. Автомат підбирається під кабель, а не під бажання підключити більше техніки. Якщо кабель не витримує навантаження, збільшувати номінал автомата або реле небезпечно. Це прямий шлях до перегріву, підгорілих клем і пожежного ризику.
Як порахувати навантаження в квартирі або будинку
Щоб зрозуміти, яке реле напруги підходить, треба оцінити сумарну потужність приладів, які можуть працювати одночасно. Не обов’язково складати абсолютно все в будинку, бо вся техніка рідко працює на максимумі одночасно. Але потужні споживачі враховувати потрібно обов’язково.
- бойлер — часто 1,5–2,5 кВт;
- варильна поверхня — може мати значне навантаження, особливо при кількох увімкнених зонах;
- пральна машина — має нагрів води й пускові режими;
- котел — споживає небагато, але має чутливу електроніку;
- холодильник — важлива затримка включення через компресор;
- кондиціонери, насоси, духовка, посудомийна машина — також додають навантаження.
Для однофазної мережі 230В орієнтовний струм можна оцінити за формулою: струм = потужність / напруга. Наприклад, 5 кВт навантаження в однофазній мережі — це приблизно 5000 / 230 ≈ 22А. Але це лише спрощена оцінка. Для двигунів, насосів, компресорів і техніки з великими пусковими струмами потрібен запас і правильна схема.
| Що перевірити | Навіщо це потрібно |
|---|---|
| Номінал ввідного автомата | Щоб реле не було слабшим за ввід і не перегрівалося |
| Перетин ввідного кабелю | Щоб автомат і навантаження відповідали можливостям проводки |
| Сумарну потужність техніки | Щоб оцінити реальний струм у нормальному режимі |
| Пускові струми | Важливо для холодильника, насоса, компресора, кондиціонера |
| Стан клем у щиті | Поганий контакт гріється навіть при правильно підібраному номіналі |
Коли потрібен запас, а коли — контактор
Запас по струму потрібен, але розумний. Якщо ввідний автомат на 32А, реле на 40А часто виглядає логічно. Якщо ввід на 40А — можна розглядати реле на 50А або 63А, але тільки якщо це відповідає схемі, кабелям і реальному щиту. Саме реле не повинно бути “вузьким місцем”, через яке постійно проходить струм на межі можливостей.
Якщо навантаження велике — електрокотел, потужна варильна поверхня, бойлер, насосна станція, гараж або майстерня — краще розглянути схему з контактором. У такому варіанті реле контролює напругу, а силове навантаження комутує контактор. Це зменшує навантаження на контакти реле і робить схему надійнішою.
У трифазній мережі 380В підбір ще серйозніший. Там треба враховувати навантаження по кожній фазі, перекіс фаз, тип обладнання і правильний трифазний контроль. Якщо є сумніви, не варто підбирати номінал за таблицею з інтернету. Потрібен огляд щита, вимірювання і перевірка всієї схеми. Так правильно і безпечно.
Налаштування реле напруги: які пороги ставити для українських мереж
230В — це нормальна база, а не “неправильні 220В”
У побуті багато хто досі каже “мережа 220В”, але фактичний номінал для сучасної побутової мережі в Україні — 230В для однофазної мережі та 400В між фазами для трифазної. Старе позначення 220В досі зустрічається в розмовах, на старій техніці або в документах, але налаштовувати реле напруги треба з розумінням, що нормальна напруга не зобов’язана бути рівно 220В.
У реальному щиті напруга може бути 225В, 232В або 238В — і це не аварія. Небезпека починається тоді, коли напруга стабільно виходить за безпечні межі для вашої техніки або різко “стрибає”. Саме для цього реле контролює верхній поріг напруги, нижній поріг напруги та затримку включення.
“Реле напруги не треба налаштовувати на ідеальну цифру. Його налаштовують так, щоб відсікти небезпечний режим і не вимикати будинок без причини.”
Часто орієнтуються на діапазон близько 207–253В як на допустиме відхилення від 230В у звичайній мережі. Але це не означає, що кожній техніці завжди комфортно працювати на крайніх значеннях. Газовий котел, холодильник, пральна машина, бойлер з електронним керуванням або сучасна варильна поверхня можуть мати власні вимоги в інструкції.
Як безпечно підійти до верхнього і нижнього порогу
Верхній поріг напруги відповідає за відключення при перенапрузі. Якщо поставити його занадто високо, техніка довше залишатиметься під небезпечною напругою. Якщо поставити занадто низько, реле напруги буде часто вимикати живлення навіть при відносно нормальних коливаннях мережі. Тому налаштування має бути не “максимально чутливим”, а розумним.
Нижній поріг напруги не менш важливий. При заниженій напрузі двигуни й компресори можуть грітися, холодильник важче запускається, насос працює з перевантаженням, блоки живлення котла або пральної машини можуть поводитися нестабільно. Якщо напруга в будинку часто падає, не варто просто опускати нижній поріг “щоб не відключало”. Це може дозволити техніці працювати в шкідливому режимі.
| Налаштування | Що врахувати | Ризик помилки |
|---|---|---|
| Верхній поріг напруги | Допустиму напругу для техніки, стан мережі, частоту стрибків | Занадто високий поріг може не захистити електроніку |
| Нижній поріг напруги | Котел, холодильник, насоси, компресори, просідання ввечері | Занадто низький поріг дозволить техніці працювати з перевантаженням |
| Затримка включення | Наявність холодильника, кондиціонера, насоса, компресорної техніки | Занадто коротка пауза шкодить повторному запуску компресора |
Затримка включення: чому не треба поспішати
Затримка включення — це пауза після нормалізації напруги. Вона потрібна, щоб мережа встигла стабілізуватися, а техніка не запускалася одразу після короткого “миготіння” світла. Для освітлення це може здаватися незручним, але для холодильника, кондиціонера, насоса чи компресора така пауза часто корисна.
Якщо в квартирі або будинку є холодильник, котел, пральна машина, насосна станція чи інша техніка з електронікою, не ставте мінімальну затримку тільки заради швидкого повернення світла. Краще витримати паузу, ніж отримати важкий повторний пуск компресора або серію перезапусків котла.
- спочатку перевірте інструкції до чутливої техніки;
- подивіться, які значення напруги реально бувають у мережі вранці, вдень і ввечері;
- не розширюйте пороги тільки тому, що реле часто спрацьовує;
- якщо є часті відключення, нагрів клем або миготіння світла — викликайте електрика.
Універсальних порогів, які однаково правильно підходять для всіх квартир і будинків, немає. Безпечний підхід такий: орієнтуємося на номінальні 230В, враховуємо вимоги техніки, вимірюємо реальну напругу під навантаженням і налаштовуємо реле так, щоб воно захищало, а не просто “клацало”.
Особливі випадки: генератор, інвертор, сонячна станція, трифазні навантаження
Генератор, ДБЖ та інвертор: реле має бачити правильне джерело
Коли в будинку є генератор, ДБЖ або інвертор, реле напруги треба розглядати не окремо, а в складі всієї схеми живлення. Воно контролює напругу в побутовій AC-мережі 230В або 380В і відключає навантаження, якщо напруга виходить за задані пороги. Але важливо, де саме воно встановлене: до перемикача джерел, після нього чи на окремій лінії.
Якщо реле стоїть тільки на вводі від міської мережі, воно не контролює напругу від генератора. А генератор, особливо недорогий або перевантажений, може давати нестабільну напругу та частоту. Це критично для котла, холодильника, насоса, автоматики воріт, роутера, циркуляційних насосів і плати керування опаленням.
Для ДБЖ та інвертора ситуація схожа. Частина пристроїв уже має власний контроль напруги, захист від перевантаження і аварійне вимкнення. Але це не означає, що загальний електрощит можна залишати без нормальної логіки захисту. Треба дивитися інструкцію до обладнання, тип вихідної напруги, потужність, схему заземлення і спосіб перемикання між мережею та резервом.
Сонячна станція і DC автомат: не плутати постійний та змінний струм
У приватних сонячних електростанціях є дві різні частини: DC-сторона від сонячних панелей до інвертора і AC-сторона після інвертора, яка працює з побутовою мережею 230В або 380В. Це різні кола, і захист у них також різний.
DC автомат застосовується в колах постійного струму, наприклад між сонячними панелями, контролером, інвертором або акумуляторною системою. Він не замінює реле напруги в побутовій AC-мережі. Так само реле напруги не замінює DC автомат, запобіжники, роз’єднувачі, ПЗІП для сонячних ліній або правильний захист акумуляторів.
| Елемент | Де застосовується | Що захищає |
|---|---|---|
| Реле напруги | AC-мережа 230В/380В | Від небезпечного підвищення або зниження напруги |
| DC автомат | Кола постійного струму сонячних систем | DC-лінії від перевантаження або аварійного режиму |
| ПЗІП/УЗІП | AC і DC кола, залежно від типу пристрою | Від імпульсних перенапруг |
| Інвертор | Між DC і AC частиною | Перетворює енергію, але не замінює весь щитовий захист |
Якщо є приватна СЕС, акумулятори, гібридний інвертор або резерв від генератора, схему краще не збирати “по картинці з інтернету”. Тут важливі правильні автомати, роз’єднувачі, ПЗІП по AC і DC стороні, заземлення, перерізи кабелів і логіка перемикання джерел.
Трифазні навантаження: потрібен контроль фаз, а не тільки напруги
Для трифазної мережі 380В звичайне однофазне реле на одну фазу не дає повного захисту. Якщо в будинку або майстерні є трифазний електрокотел, насос, компресор, верстат, тепловий насос чи інше обладнання, треба контролювати всі фази. Важливі не тільки верхній і нижній поріг напруги, а й зникнення фази, перекіс фаз і, для деякого обладнання, порядок чергування фаз.
У таких схемах часто застосовують трифазне реле контролю напруги та фаз разом із контактором. Реле “дивиться” на параметри мережі, а контактор вмикає або вимикає силове навантаження. Це правильніше, ніж пропускати великі струми через слабку контактну групу реле.
- для генератора перевіряють стабільність напруги, частоту і схему перемикання;
- для ДБЖ та інвертора враховують інструкцію виробника і тип вихідної напруги;
- для СЕС розділяють AC-захист і DC-захист;
- для трифазних споживачів ставлять контроль усіх фаз, а не однієї;
- для потужного обладнання часто потрібен контактор.
Якщо у вас є генератор, інвертор, сонячна станція або трифазне обладнання, не варто просто додавати реле в щит “куди влізе”. Спочатку треба намалювати схему живлення, визначити всі джерела, перевірити заземлення і тільки потім підбирати захист. Це той випадок, коли краще викликати електрика.
Типові помилки монтажу реле напруги, які я бачу в щитах
Помилки з номіналом, навантаженням і контактором
Найчастіша помилка, яку я бачу в щитах, — реле напруги ставлять без перевірки номінального струму. Наприклад, ввідний автомат на 40А, а реле поставили на 32А, бо “було в магазині” або “так дешевше”. У результаті через контакти реле може йти струм, на який воно не розраховане. Це дає нагрів, підгоряння клем і ризик відмови саме тоді, коли захист потрібен найбільше.
Інша крайність — поставити пристрій “із запасом” і не дивитися на кабель. Якщо ввідний кабель слабкий, автомат підібраний неправильно, а навантаження велике, реле на 63А не зробить схему безпечною. Правильна логіка така: автомат → кабель → навантаження. Реле має відповідати цій схемі, а не прикривати її помилки.
Окрема проблема — відсутність контактора там, де він потрібен. У будинку з електрокотлом, бойлером, насосом, варильною поверхнею, гаражем або майстернею все навантаження часто пропускають прямо через реле. Для потужних споживачів краще, коли реле контролює напругу, а силову комутацію виконує контактор.
| Помилка | Чим небезпечна | Як правильно |
|---|---|---|
| Реле слабше за ввідний автомат | Перегрів контактів і клем | Підбирати номінал під ввід або ставити контактор |
| Немає контактора при великому навантаженні | Реле працює на межі ресурсу | Реле керує контактором, контактор комутує навантаження |
| Ігнорування перерізу кабелю | Кабель може грітися навіть при “потужному” реле | Спочатку перевірити кабель і автомат |
Неправильне місце в щиті та проблеми з нулем
Ще одна типова помилка монтажу — реле ставлять після частини групових автоматів. Наприклад, кухня вже підключена напряму, а реле захищає тільки частину розеток. У такій схемі холодильник, пральна машина або котел можуть залишитися без контролю напруги. Якщо реле ставиться на весь об’єкт, воно має стояти до групового розподілу навантаження.
Правильна загальна логіка для електрощита така: ввідний автомат → за потреби ПЗІП/УЗІП → реле напруги → групові автомати, УЗО або дифавтомати. У конкретних щитах схема може відрізнятися, але принцип один: захист має стояти там, де він реально контролює потрібні лінії.
Дуже уважно треба працювати з нулем. Неправильне підключення нульового провідника, слабка нульова клема, поганий контакт на шині або змішування робочого нуля з захисним провідником можуть створити серйозні проблеми. Реле контролю напруги може відключати живлення, показувати помилки або працювати нестабільно, але причина буде не в ньому, а в неправильній схемі щита.
Слабкі клеми, переповнений щит і відсутність комплексного захисту
Навіть правильно підібране реле можна зіпсувати поганим монтажем. Слабке затягування клем, неякісні наконечники, затиснута ізоляція замість жили, різні перерізи під однією клемою — усе це я бачив у реальних щитах. Результат однаковий: нагрів, запах гару, потемніння корпусу, нестабільна робота.
Переповнений електрощит — ще одна проблема. Коли пристрої стоять впритул, дроти натягнуті, вентиляції немає, а місця на DIN-рейці вже не залишилося, додавати реле “аби влізло” небезпечно. Щит має бути зібраний так, щоб пристрої не перегрівалися, клеми були доступні для перевірки, а схема читалася без здогадок.
- не ставте реле без перевірки ввідного кабелю та автомата;
- не ігноруйте ПЗІП, якщо будинок має повітряний ввід або ризик грозових імпульсів;
- не залишайте частину важливої техніки поза реле;
- не розширюйте пороги спрацювання тільки тому, що реле часто відключає живлення;
- не монтуйте пристрій у щит із підгорілими клемами без ремонту причини;
- не забувайте перевірити заземлення, особливо в приватному будинку.
Також реле не замінює ПЗІП/УЗІП, УЗО, дифавтомати, автоматичні вимикачі та нормальне заземлення. Якщо є сліди перегріву, миготіння світла, часті спрацювання або невідомо, в якому стані ввідний кабель, не варто просто додавати ще один модуль у щит. Правильно — спочатку огляд, вимірювання, перевірка контактів і тільки потім монтаж.
Як перевірити, чи потрібно вам реле напруги: чек-лист перед покупкою
Швидкий чек-лист: коли реле напруги точно варто розглядати
Перед покупкою не треба одразу шукати “найкращу модель”. Спочатку варто зрозуміти, чи є у вас реальні ознаки проблем із мережею. Реле напруги потрібне там, де є ризик небезпечного підвищення або зниження напруги, обриву нуля, нестабільного живлення чи дорогої техніки, яку шкода втратити через одну аварію.
Пройдіться по простому списку. Якщо хоча б кілька пунктів збігаються з вашою ситуацією, реле контролю напруги в електрощиті — не зайва витрата, а нормальний рівень захисту.
- світло періодично моргає, тьмяніє або стає помітно яскравішим;
- котел іноді вимикається, перезавантажується або показує помилки без очевидної причини;
- холодильник, пральна машина, бойлер, варильна поверхня або інша техніка працюють нестабільно;
- у квартирі старий електрощит, стара проводка або невідомий стан ввідного кабелю;
- у приватному будинку є повітряний ввід, насос, електрокотел, гараж, майстерня або трифазне живлення;
- після аварій у мережі у сусідів уже горіла техніка;
- у вас багато дорогої електроніки: котел, холодильник, комп’ютери, відеонагляд, автоматика воріт, інвертор;
- ви не знаєте, яка напруга реально приходить у будинок уранці, ввечері та під навантаженням.
Що можна перевірити самостійно без розбору щита
Без досвіду не потрібно лізти в електрощит, підтягувати клеми або відкривати ввідні частини під напругою. Але частину ознак можна оцінити безпечно. Подивіться, коли саме виникають проблеми: ввечері, коли всі сусіди вмикають навантаження; під час роботи бойлера чи варильної поверхні; після дощу або вітру; при запуску насоса чи компресора.
Якщо у вас є розетковий вольтметр або мультиметр і ви вмієте ним безпечно користуватися, можна подивитися напругу в різний час доби. Але важливо розуміти: один замір не дає повної картини. Напруга може бути нормальною вдень і сильно просідати ввечері. А обрив нуля або аварійний стрибок взагалі може проявитися раптово.
| Ознака | Що це може означати | Що робити |
|---|---|---|
| Моргає світло | Поганий контакт, просідання напруги, проблема на лінії | Перевірити напругу, щит і контакти |
| Котел часто перезапускається | Нестабільне живлення або проблема з електронікою | Виміряти напругу під навантаженням |
| Гріються автомати або клеми | Поганий контакт або перевантаження | Викликати електрика, не чекати |
| Повітряний ввід у будинку | Вищий ризик аварій і імпульсних перенапруг | Розглядати реле, ПЗІП/УЗІП і заземлення |
Коли треба не купувати навмання, а викликати електрика
Є ситуації, де покупка реле “на всяк випадок” без огляду може не вирішити проблему. Якщо гріються клеми, є запах гару, почорнілі автомати, плавиться ізоляція, часто вибиває захист або світло моргає при кожному вмиканні потужної техніки — потрібен електрик. Тут спочатку перевіряють контакти, нуль, ввідний автомат, переріз кабелю, заземлення і реальне навантаження.
Так само не варто самостійно підбирати реле напруги для трифазної мережі 380В, будинку з електрокотлом, насосною станцією, майстернею, генератором, інвертором або сонячною станцією. У таких схемах може знадобитися трифазний контроль, контактор, ПЗІП/УЗІП, перевірка заземлення та правильне перемикання джерел живлення.
Правильний алгоритм простий: спочатку огляд і вимірювання, потім вибір пристрою, потім монтаж у щит за нормальною схемою. Так безпечніше для техніки, проводки і людей.
FAQ: часті питання про реле напруги для квартири і будинку
Чи потрібне реле напруги в новобудові і чи врятує воно від обриву нуля?
Так, у новобудові реле напруги теж потрібне. Нова проводка не гарантує, що в зовнішній мережі, трансформаторній підстанції, під’їзному щиті або на вводі не буде аварії. У нових квартирах часто багато дорогої техніки: холодильник, котел, пральна машина, бойлер, варильна поверхня, кондиціонери, роутер, комп’ютери. Одна серйозна перенапруга може коштувати дорожче, ніж нормальний захист у щиті.
При обриві нуля в однофазній мережі реле може допомогти, якщо воно правильно встановлене і встигає відключити навантаження при виході напруги за верхній поріг. Але чесно: жоден пристрій не дає абсолютної гарантії при всіх аваріях. Правильний захист — це справний ввід, нормальні контакти, коректна схема щита, автоматичні вимикачі, УЗО або дифавтомати, заземлення і реле контролю напруги.
Де ставити реле: після лічильника, на весь щит чи окремо на котел?
У більшості квартир і будинків реле ставлять у квартирному або будинковому електрощиті після ввідного автомата та після лічильника, якщо мова про внутрішній щит власника. Типова логіка така: ввідний автомат, за потреби ПЗІП/УЗІП, далі реле напруги, потім групові автомати, УЗО або дифавтомати. Але конкретне місце залежить від схеми обліку, вимог оператора системи розподілу та конструкції щита.
Окреме реле на котел іноді має сенс, але воно не замінює захист усього вводу. Якщо поставити захист тільки на котел, холодильник, пральна машина, варильна поверхня, бойлер і вся інша електроніка залишаться без контролю напруги. Для котла часто роблять окрему лінію з автоматом, УЗО або дифавтоматом, а за потреби — стабілізатором. Але базове реле в щитку на весь об’єкт усе одно залишається правильним рішенням.
| Питання | Коротка відповідь |
|---|---|
| Чи замінює реле стабілізатор? | Ні. Реле відключає небезпечну напругу, стабілізатор її вирівнює. |
| Чи замінює реле ПЗІП? | Ні. ПЗІП/УЗІП потрібен для захисту від імпульсних перенапруг. |
| Чи замінює реле автомат? | Ні. Автомат захищає кабель від перевантаження і короткого замикання. |
| Що робити при частих відключеннях? | Не розширювати пороги навмання, а перевірити напругу, нуль, контакти і навантаження. |
Яке реле напруги вибрати для квартири і приватного будинку?

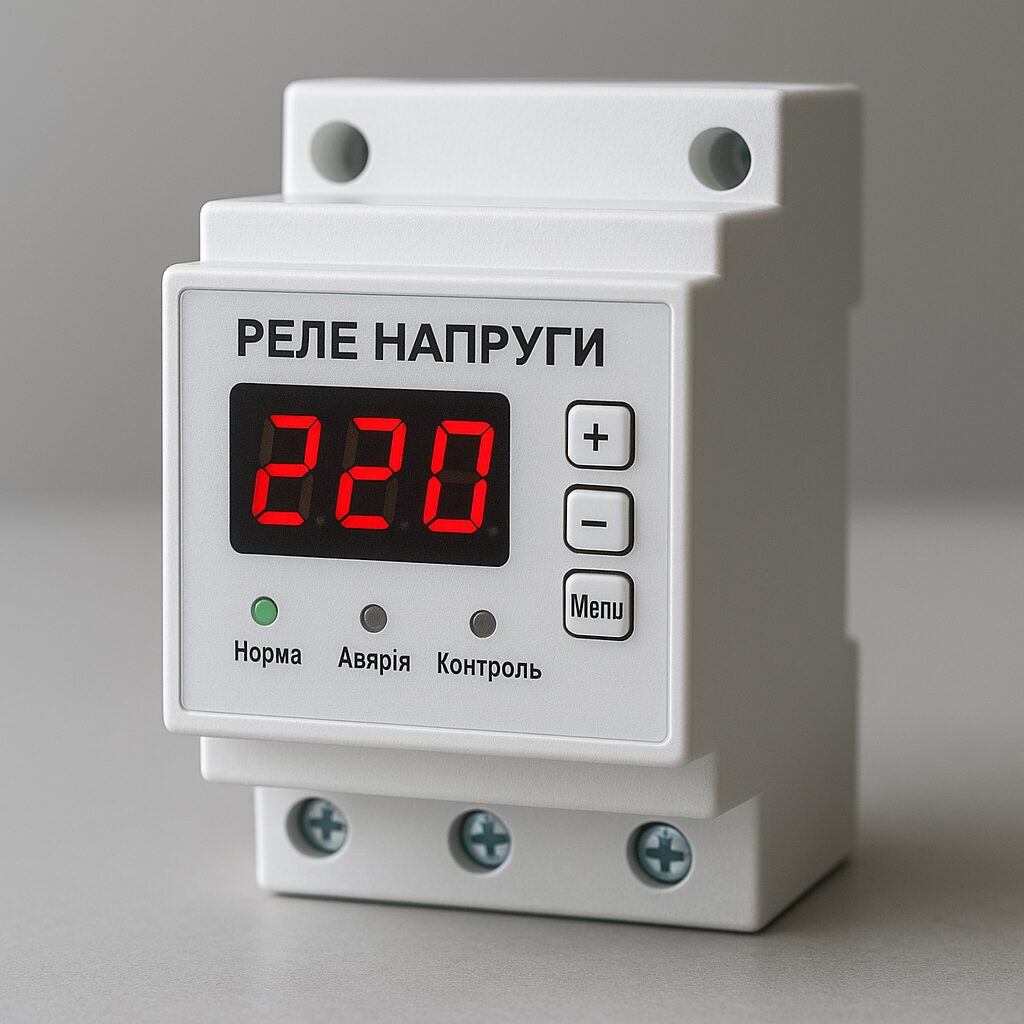

Для квартири з однофазною мережею 230В зазвичай обирають реле на DIN-рейку з номінальним струмом не нижче ввідного автомата, якісними клемами, регулюванням верхнього і нижнього порогу, затримкою включення та зрозумілою індикацією. Корисний дисплей із показом поточної напруги та журнал аварій, якщо треба зрозуміти, що саме відбувається в мережі.
Для приватного будинку відповідь залежить від вводу. Якщо мережа однофазна 230В і навантаження помірне, підхід схожий на квартиру. Якщо є електрокотел, бойлер, насос, варильна поверхня, гараж або майстерня, часто потрібне реле з контактором. Якщо ввід трифазний 380В, потрібен трифазний контроль напруги та фаз, а не одне просте однофазне реле.
Якщо реле часто вимикає живлення, це не означає, що воно “погане”. Часто воно просто показує реальну проблему: просідання напруги, перенапругу, слабкий контакт, поганий нуль або перевантаження. У такій ситуації не треба ставити небезпечно широкі пороги. Правильно — викликати електрика, зробити вимірювання під навантаженням і перевірити електрощит.
Висновок: як вибрати реле напруги без помилок і коли викликати електрика
Реле напруги — це практичний і потрібний елемент захисту побутової техніки. Воно не робить мережу “ідеальною”, не замінює стабілізатор, автомат, УЗО, дифавтомат, заземлення чи ПЗІП/УЗІП. Його завдання просте й важливе: відключити навантаження, коли напруга стала небезпечно високою або низькою, і ввімкнути назад після нормалізації з правильною затримкою.
Для квартири в більшості випадків правильний орієнтир — якісне однофазне реле на DIN-рейку, встановлене в електрощиті після ввідного автомата і перед груповими лініями. Номінал реле має відповідати ввідному автомату, кабелю та реальному навантаженню. Важливі нормальні клеми, зрозумілі налаштування верхнього й нижнього порогу, затримка включення, індикація напруги та бажано журнал аварій.
Для приватного будинку підбір складніший. Спочатку треба зрозуміти, який ввід: однофазна мережа 230В чи трифазна 380В. Далі оцінюють електрокотел, бойлер, насос, варильну поверхню, гараж, майстерню, генератор, інвертор або сонячну станцію. Якщо навантаження велике, часто потрібен контактор. Якщо ввід трифазний — потрібне трифазне реле контролю напруги та фаз, а не випадковий однофазний пристрій.
Окремо пам’ятайте про захист від імпульсних перенапруг. Якщо будинок має повітряний ввід, ризик грози, громовідвід або дорогу електроніку, варто розглядати ПЗІП/УЗІП і перевірку заземлення. Реле напруги і ПЗІП виконують різні задачі, але в нормальному щиті можуть працювати разом.
“Правильний захист — це не одна коробочка, а продумана схема: автомат, кабель, навантаження, заземлення і контроль напруги.”
Якщо світло моргає, гріються клеми, часто вимикається котел, реле постійно спрацьовує або ви не впевнені в стані щита — не підбирайте пристрій навмання. Спочатку потрібні огляд, вимірювання напруги під навантаженням і перевірка контактів. У таких випадках безпечніше викликати електрика.
