Що таке ПЗІП (УЗІП/SPD) і від чого він реально захищає в електрощиті
Після грози мені часто дзвонять з однаковою історією: “Усе було нормально, бахнуло десь поруч — і роутер не світиться, котел показує помилку, а телевізор ніби живий, але «пахне електрикою»”. Якщо вам знайоме це відчуття, цей розділ для вас. ПЗІП (він же УЗІП/SPD) — це пристрій у електрощиті, який приймає на себе короткий імпульс перенапруги і скидає його в заземлення, щоб техніка не стала “запобіжником за власний рахунок”. Далі простими словами поясню, від чого він реально захищає, як працює (розрядник/варистор), які типові “симптоми після грози” він попереджає, і чому він не лікує погане заземлення та не виправляє помилки в щиті.
Коротко: ПЗІП потрібен, якщо у вас приватний будинок, повітряна лінія, сонячна електростанція, чутлива електроніка або “грози — як розклад автобусів”.
| Питання | Відповідь |
|---|---|
| Від чого захищає? | Від імпульсних перенапруг (грозові та комутаційні імпульси) |
| Від чого не захищає? | Від довгої “підвищеної/заниженої” напруги 230 В — для цього є реле напруги |
| Ключова умова роботи | Нормальне заземлення та правильне підключення до PE-шини |
Кому підходить: власникам квартир/будинків, хто робить ремонт; тим, у кого були відмови техніки після грози; мала комерція (кафе/офіс/магазин) з дорогим обладнанням.
Кому не підходить як “панацея”: якщо ви хочете вирішити проблеми з постійними 190–260 В або “нуль відгорає” — тут ПЗІП не замінить інші рішення, і без діагностики краще викликати електрика.
Що таке імпульсна перенапруга і звідки вона береться
Імпульсна перенапруга — це дуже короткий “удар” по напрузі, який триває мікросекунди–мілісекунди, але може мати тисячі вольт. У щиті це виглядає не як “довго 260 В”, а як різкий пік, після якого електроніка може або померти одразу, або “підгоріти” і здатися через тиждень.
Основні джерела:
- Грозовий імпульс: блискавка вдарила в ЛЕП або поруч, і хвиля перенапруги “прибігла” по проводах у будинок.
- Прямий/близький удар блискавки: найжорсткіший сценарій; без комплексного захисту і блискавкозахисту будівлі ризики високі.
- Комутаційні імпульси: пуски/зупинки насосів, кондиціонерів, зварювання, перемикання мереж — особливо в приватному секторі й на об’єктах з потужними двигунами.
З практики: “після грози” найчастіше страждають роутери, відеонагляд, котли, блоки живлення LED, автоматика воріт, інвертори/контролери в СЕС. Іноді автомат не вибиває — бо струм удару короткий, а от електроніці вистачає.
Як працює ПЗІП: розрядник і варистор (простою мовою)
Уявіть, що ПЗІП — це “запасний аварійний клапан” для напруги. Поки в мережі нормальні 230 В — він майже нічого не робить. Як тільки прилітає імпульс — він різко зменшує опір і скидає надлишок енергії в заземлення через PE-шину.
Всередині найчастіше зустрічаються два принципи:
1) Варистор — напівпровідниковий елемент, який “стискає” перенапругу: при піку напруги стає провідним і обмежує її до безпечнішого рівня. Після багатьох сильних імпульсів варистор старіє — тому у нормальних SPD є індикатор стану/віконце.
2) Розрядник (іскровий проміжок/газорозрядний елемент) — працює як контрольований “мікро-розряд”: при великому імпульсі пробивається і відводить дуже великі струми. Його частіше застосовують у рішеннях для сильніших грозових впливів.
ПЗІП не робить мережу ідеальною — він просто бере на себе той удар, який інакше візьме ваш котел або телевізор.
Що ПЗІП попереджає — і чесне застереження з реальних щитів
Типові “симптоми після грози”, які ПЗІП часто допомагає уникнути:
перезавантаження/зависання роутера, “биті” порти на свічах, помилки плати котла, згорілі блоки живлення, поява наводок у сигналізації/відео, раптові смерті зарядок та LED-драйверів.
Але важливе: ПЗІП не замінює реле напруги. Реле напруги відключає лінію при довготривалій небезпечній напрузі (наприклад, 260 В або 170 В). ПЗІП працює іншим рівнем захисту — проти коротких імпульсів, які реле може навіть “не встигнути побачити”. Разом вони працюють правильно, окремо — кожен закриває тільки свою проблему.
Чесно й жорстко, як є: ПЗІП не лікує погане заземлення. Якщо PE “висить у повітрі”, переплутані N і PE, немає нормального контуру, тонкі або довгі провідники до PE-шини — імпульсу просто нікуди скидатися. І друге: він не рятує від помилок у щиті (неправильна схема, відсутність селективності, “скрутки” замість шин, перегріті клеми). Якщо є запах гару, гріються автомати або нульова шина — не експериментуйте, викликайте електрика.
Типи ПЗІП 1/2/3: коли ставити, чим відрізняються і як не переплатити
Що означають типи 1/2/3 і чому “один модуль” не робить вас безсмертним
Типи ПЗІП 1/2/3 — це не “кращий/гірший”, а різні ступені захисту під різні удари. Уявіть каскад: перший ступінь приймає найжорсткіше, другий “дотискає” до безпечнішого рівня, третій — уже біля чутливої електроніки прибирає залишки імпульсу. Саме тому часто потрібна каскадність, а не один героїчний SPD у щиті.
Я бачив щити, де власник поставив один “красивий” модуль і щиро думав, що тепер можна ловити блискавку антенним дротом. Не можна. ПЗІП — це ремінь безпеки, а не режим бога.
Найпростіше запам’ятати так: чим ближче до точки вводу і чим сильніший очікуваний імпульс — тим “важчий” тип потрібен.
Тип 1 / Тип 2 / Тип 3: що гасить кожен ступінь і де ставиться
ПЗІП тип 1 (перший ступінь) ставлять на вводі, коли є ризик дуже великих грозових струмів: блискавка в систему блискавкозахисту будівлі або близький удар з наведенням у повітряний ввід. Його задача — прийняти “грубу силу” і відвести енергію в заземлення через PE-шину, не згорівши в першу ж грозу.
ПЗІП тип 2 — найчастіший для квартир і будинків. Він “добиває” імпульси після типу 1 або працює як основний захист, якщо тип 1 не потрібен. Тип 2 добре справляється з більшістю перенапруг від грози поблизу та від комутацій (вмикання/вимикання навантажень, аварії в мережі).
ПЗІП тип 3 — це фінішний захист біля чутливої техніки (серверна шафа, котел, автоматика, відеонагляд, частина обладнання СЕС на AC/DC сторонах за правильним проєктом). Він працює лише у зв’язці з типом 1/2, бо сам по собі не розрахований на “великий удар”.
Ось практичний принцип каскаду: тип 1/2 ставимо в електрощиті (вводний/поверховий/головний), а тип 3 — ближче до конкретного споживача або в локальному щитку, щоб залишковий імпульс не добив електроніку по довгих кабелях.
“Тип 3 без типу 2 — як парасолька в ураган: ніби є, але мокро.”
Сценарії для України: як не переплатити і що обрати під ваш ввід/СЕС
Нижче — типові сценарії, які я реально зустрічаю на об’єктах у Сумах і області (і загалом по Україні логіка та сама). Це не “єдино правильна істина”, але хороший старт без переплат.
| Умови | Що ставити найчастіше | Коментар |
|---|---|---|
| Приватний будинок, повітряна лінія, грози часті | Тип 1+2 (комбінований) на вводі | Повітряний ввід ловить наведення краще за “антену”. |
| Будинок з блискавкозахистом (LPS) | Тип 1 (або 1+2) обов’язково + далі тип 2 | Якщо блискавкозахист зроблений правильно, струми можуть бути значні. |
| Кабельний ввід у містi/новобудові | Зазвичай тип 2 | Ризик нижчий, але імпульси й комутації нікуди не зникають. |
| Сонячна електростанція (інвертор, довгі траси) | Тип 2 на AC + окремі SPD на DC за проєктом | Довгі кабелі й “відкрита” зона — підвищений ризик перенапруг. |
Як не переплатити: якщо у вас квартира з кабельним вводом і без “антен” на даху, часто достатньо якісного ПЗІП тип 2, правильно встановленого з короткими з’єднаннями до PE-шини. А от у приватному будинку з повітряною лінією економія на типі 1/комбі — це як зекономити на дверях у підвалі під час повені: красиво, але потім сушите.
І ще чесно: вибір типу без оцінки заземлення — лотерея. Якщо є сумніви в контурі, PE-шині, перемичках N/PE або в схемі вводу — краще спочатку перевірити це, а вже потім “навішувати” захист.
Як зрозуміти, чи потрібен ПЗІП саме вам: швидка діагностика ризиків (будинок/квартира/мала комерція)
Швидка самоперевірка: 7 ознак, що ризик імпульсних перенапруг у вас високий
Якщо коротко: ПЗІП потрібен не “бо модно”, а коли ймовірність імпульсної перенапруги (гроза/комутації) і ціна помилки у вас високі. У мене є просте правило з об’єктів: коли в будинку згорає один роутер — це випадковість, коли згорають два блоки живлення і плата котла “після грози” — це вже закономірність.
Оцініть ризик за ознаками нижче. Чим більше “так”, тим більше сенсу ставити ПЗІПong>ПЗІП (часто каскадом).
- Повітряна лінія до будинку/магазину/офісу (провід по стовпах). Це фактично антена для наведень від блискавки.
- Ви далеко від ТП або живете “на кінці лінії” (приватний сектор, дачі). Там частіше бувають комутаційні сюрпризи.
- Часті грози у вашій місцевості або відкритий рельєф (поле/височина), де “гримить поруч” регулярно.
- Є сонячна електростанція, інвертор, довгі траси кабелів по даху/фасаду, окремі щитки — збільшується площа “збору” імпульсів.
- Довгі лінії на вулицю: ворота, домофон, відеокамери, освітлення двору, свердловинний насос. Імпульси люблять заходити саме цими “довгими руками”.
- Чутлива електроніка: котел, тепловий насос, сигналізація, відеонагляд, мережеве обладнання, каси/термінали (мала комерція).
- У вас вже були симптоми “після грози”: періодичні зависання, згорілі зарядки/блоки живлення, вибиті порти, «плаваючі» помилки автоматики.
Покроковий алгоритм рішення: що ви можете оцінити самі, а де краще зупинитися
Ось простий порядок, який я раджу клієнтам, щоб не гадати навмання:
- Зберіть дані: який у вас ввід (повітряний чи кабельний), чи є СЕС/інвертор, які лінії йдуть назовні, скільки дорогих пристроїв на електроніці.
- Оцініть наслідки: що буде дорожче — поставити ПЗІП чи міняти плату котла/інвертора/камери. Часто відповідь очевидна вже на цьому кроці.
- Подивіться на щит без героїзму: чи є PE-шина (заземлення), чи акуратно під’єднані провідники, чи немає підгорілих місць/запаху. Якщо є підгоряння — це вже не про “чи ставити ПЗІП”, а про ремонт щита.
- Визначте, чи потрібен електрик: якщо не впевнені, що таке PE/N, як організовано заземлення, чи є розділення PEN — не лізьте. У щиті помилка коштує дорого і може бути небезпечно.
Самостійно можна прийняти рішення “потрібен/не потрібен”. А от підбір типу, місця, перерізів провідників, узгодження з автоматами та правильне підключення до заземлення — це вже зона відповідальності спеціаліста, бо там важливі дрібниці (довжина з’єднань, схема, селективність).
Чому після аварії ПЗІП часто дешевший за ремонт техніки (особливо для малого бізнесу)
Після “прильоту” по мережі зазвичай згорає не один прилад. Часто ланцюжком: блок живлення роутера → відеореєстратор → камера → плата котла. А в магазині/кафе додаються каса, термінал, Wi‑Fi, іноді холодильне обладнання з електронним керуванням. Тоді ПЗІПong>ПЗІП з монтажем виглядає не витратою, а страховкою, яка окупилась ще вчора.
З практики найбільша “економія” виходить у сценаріях: повітряний ввід + довгі вуличні лінії + дорога автоматика. Там один грозовий імпульс здатен зробити чек на ремонт більшим, ніж нормальний комплект захисту.
І важливий момент: ПЗІП — це захист від імпульсних перенапруг. Якщо у вас регулярно “скаче” напруга годинами — це інша проблема і інші пристрої (реле напруги, перевірка нуля/контактів). Часто потрібен комплекс, але рішення завжди починається з оцінки ризиків і стану щита.

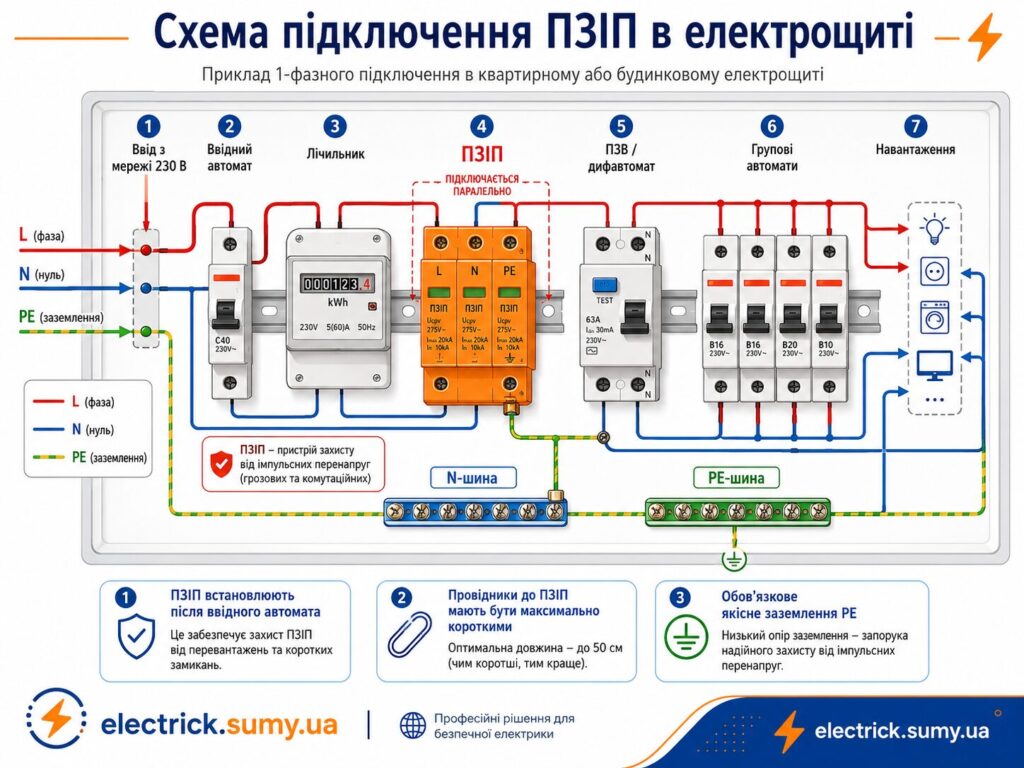

Схема підключення ПЗІП в електрощиті: куди ставити, як під’єднувати до PE-шини та заземлення (без фатальних помилок)
Де стоїть ПЗІП у щиті: логіка “автомат → ПЗІП → далі захисти”
У правильно зібраному щиті ПЗІП ставлять так, щоб він першим “зустрів” імпульс перенапруги й одразу скинув його в PE-шину, не ганяючи пік напруги по всіх внутрішніх проводах. Практично це означає: місце — максимально близько до вводу.
Типова логіка (узагальнено, бо нюанси залежать від системи заземлення і схеми вводу): ввідний кабель → ввідний автомат (або рубильник/вимикач навантаження) → далі в щиті ставимо ПЗІПong>ПЗІП (паралельно мережі) → після цього вже лічильник/групові автомати/УЗО/дифавтомати за проєктом.
Чому так: імпульс — дуже швидкий. Якщо ПЗІП “далеко” в кінці щита, то частина імпульсу встигає розійтися по шинках і проводах до УЗО, контролерів, реле, і ви отримуєте фокус “ПЗІП ніби є, а плата котла все одно згоріла”.
Окремий важливий момент: ПЗІП не замінює реле напруги. Реле відключає при довгих просадках/перевищеннях 230 В, а ПЗІП відводить саме короткий грозовий/комутаційний імпульс. У щиті вони можуть стояти разом, але вирішують різні задачі.
Підключення до PE-шини і вимоги до проводів: тут сантиметри мають значення
ПЗІП підключається паралельно лінії: його клеми йдуть на фазу(и) та N (залежить від типу мережі), а окремий вивід — на PE-шину. Саме через PE імпульс “скидається” в заземлення.
З практики найчастіша причина “поставили — не допомогло”: довгі тонкі дроти до PE-шини, скрутки, петлі й «змійка» по щиту. Для імпульсу це як додати пружину: індуктивність з’єднань піднімає залишкову напругу, і частина удару все одно йде в обладнання.
Що робимо правильно:
- Мінімальна довжина провідників від ПЗІП до фазної шини/клеми та до PE-шини: коротко, прямо, без кілець.
- Нормальний переріз провідників (не “що валялося”). Конкретні цифри залежать від типу SPD і рекомендацій виробника; якщо їх не знаєте — краще не вгадувати.
- Якісне заземлення: без робочого контуру ПЗІПong>ПЗІП перетворюється на дорогу заглушку. Він не створює землю, він використовує її.
Якщо у вас старий будинок з незрозумілим PEN, “зануленням на трубу” або ви не можете пояснити, де у щиті N, а де PE — зупиніться. Це той випадок, коли краще один раз запросити електрика, ніж потім шукати, чому гріється нуль і пахне пластиком.
Покроковий план монтажу та типові фатальні помилки (з реальних щитів)
Нижче — безпечний алгоритм на рівні “що перевірити і коли зупинитись”. Я не даю тут детальну інструкцію “куди який дріт”, бо без вимірювань і розуміння системи заземлення можна наробити біди.
- Знеструмити об’єкт ввідним автоматом/рубильником. Переконатися індикатором/мультиметром, що напруги немає (а не “мені здається”).
- Оглянути щит: підгорілі клеми, тріщини, потемніння, слабкі затиски — спочатку ремонт і підтяжка, потім захисти.
- Перевірити наявність і якість PE: чи є PE-шина, чи не з’єднано N і PE “де попало”, чи не висить PE без підключення до контуру.
- Оцінити можливість вимірювань: опір заземлення, петля “фаза-нуль/PE”, перевірка автоматичного відключення. Якщо цього підтвердити не можете — викликайте електрика.
Типові помилки, які я бачив не раз:
- PE під’єднали в N-шину або “кудись на корпус”. У кращому разі ПЗІП не працює, у гіршому — створює небезпечні режими.
- Довгі проводи від SPD до шин (30–50 см “хвостів” по щиту) — ефективність різко падає.
- ПЗІП поставили після УЗО без розуміння наслідків: можливі хибні спрацювання або некоректна робота під час імпульсу.
- Немає нормального заземлення, але “хочемо ПЗІП, бо грози”. Це як ставити сигналізацію на двері, яких немає.
“Якщо ви не можете підтвердити контур/опір/петлю вимірюваннями — не грайтеся: викликайте електрика.”
Координація захисту: з якими автоматами/запобіжниками працює ПЗІП і чому він НЕ замінює реле напруги
Два різні “ліки”: що робить ПЗІП, а що робить реле напруги
У щиті часто плутають два поняття: ПЗІП (пристрій захисту від імпульсних перенапруг) і реле напруги. Вони обидва “про захист”, але від різних бід.
ПЗІПong>ПЗІП гасить короткі перенапруги — грозовий імпульс, наведення від блискавки, комутаційні імпульси при вмиканні/аваріях. Це подія на мікросекунди-мілісекунди. Він не “відключає мережу надовго”, він відводить імпульс у заземлення через PE-шину.
Реле напруги (однофазне/трифазне) відключає живлення, коли напруга довго виходить за межі норми: умовно 170 В або 260 В і тримається. Це не імпульс, а режим мережі. Реле дає паузу, чекає стабілізації й вмикає назад.
Тому ключове, що я завжди повторюю клієнтам: ПЗІП НЕ замінює реле напруги. Це різні рівні захисту. Якщо поставити тільки ПЗІП і чекати, що він врятує від 260 В “півдня” — це як одягнути каску і йти під дощ з ідеєю, що не промокнеш.
З якими автоматами/запобіжниками працює ПЗІП і що таке “координація” простими словами
ПЗІПong>ПЗІП підключений паралельно, і при сильному імпульсі через нього може пройти значний струм у землю. Після такого імпульсу або при його деградації можливий аварійний режим, тому SPD зазвичай потребує захисту від надструмів — автоматом або запобіжником, як прописує виробник. Це і є частина координації: щоб при проблемі “відсікло” правильне місце, а не плавився провід у щиті.
На практиці важливі моменти:
1) Номінал і тип апарата захисту перед ПЗІП підбирається не “на око”, а за паспортом конкретного SPD і вашою схемою. Якщо поставити занадто малий — буде вибивати від кожного чхання мережі. Якщо занадто великий — у аварії він не відпрацює як треба.
2) Селективність: ви хочете, щоб при проблемі відключився саме захист ПЗІП (або найближчий до нього), а не вводний автомат “поклав” весь будинок/касу/сервер.
3) Розміщення і довжини провідників до PE-шини: навіть ідеально підібраний автомат не компенсує “локшину” з дротів — залишкова напруга буде вищою.
Чесно: без схеми щита, типу мережі (1ф/3ф, TN-C/TN-S/TN-C-S/TT) і без розуміння заземлення давати “універсальний номінал” — це або брехня, або лотерея. Я бачив щити, де ПЗІП підключили через перший-ліпший автомат, і він або постійно відключався, або не відключався взагалі тоді, коли треба.
Типові українські проблеми мережі й “мінімальні набори” захисту для квартири та будинку/бізнесу
В Україні найчастіше прилітає не тільки гроза. Є “побутова класика”: перекіс фаз у трифазних вводах, просадки напруги у вечірні піки, і найнеприємніше — “нуль відгорів” (поганий контакт N), після чого в розетках може з’явитися далеко не 230 В. І от тут ПЗІП не чарівна паличка: це не імпульс, це небезпечний тривалий режим.
Щоб було практично, ось два “набори”, з яких я зазвичай стартую (далі — уточнення під об’єкт):
| Об’єкт | Мінімум (розумний) | Правильніше (коли ризик вищий) |
|---|---|---|
| Квартира (кабельний ввід, без довгих вуличних ліній) | Реле напруги + УЗО/дифзахист за потреби | ПЗІППЗІП тип 2ІП тип 2 + реле напруги + УЗО/дифи |
| Приватний будинок / мала комерція (повітряна лінія, ворота/камери, СЕС) | Реле напруги + базовий ПЗІП тип 2 (якщо є нормальне PE) | ПЗІППЗІП тип 1+2 (або 1 і 2 каскадом) + реле напруги + окремі SPD на лінії до вулиці/СЕС за проєктом |
Якщо у вас “плаває нуль”, гріються клеми, є підгоряння або ви не впевнені в заземленні — починати треба не з покупки модулів, а з діагностики щита. Бо найкращий захист не працює в погано зібраній системі.
FAQ: часті питання про ПЗІП (тип 1/2/3), блискавку, СЕС, ресурс і перевірку
Блискавка, типи 1/2/3 і “чи врятує від прямого удару”
Чи врятує ПЗІП від прямого удару блискавки? Якщо мова про прямий удар у будинок/дах/лінію поруч — гарантувати “все виживе” не може жоден модуль у щиті. ПЗІП зменшує наслідки імпульсу, але при прямому ударі потрібен комплекс: зовнішній блискавкозахист, правильне зрівнювання потенціалів, заземлення, каскад SPD і нормальна схема щита. На практиці: з ПЗІП шанс, що відбудетесь “переляком і заміною одного модуля”, значно вищий, але це не броня від природи.
Що вибрати для повітряної лінії в приватному будинку? Для повітряного вводу ризик наведень високий, тому зазвичай дивляться в бік каскаду або комбінованого рішення тип 1+2 на вводі. Якщо є блискавкозахист будівлі або лінія дуже “відкрита” — тип 1 стає особливо актуальним. Але точний вибір залежить від системи заземлення та ввідної схеми; без огляду й розуміння PE/N відповідь буде приблизною.
Чи потрібен ПЗІП у квартирі? У багатьох квартирах достатньо реле напруги (від довгих 170–260 В) і нормального захисту УЗО/дифавтоматами. Але якщо будинок на “нервовій” мережі, є дорога електроніка, часті грози з наслідками, або ви вже міняли техніку “після грози” — ПЗІПong>ПЗІП тип 2 у щиті стає цілком розумною інвестицією. Головна умова — наявність і коректність заземлення.
Ресурс, індикатор, перевірка і “чи можна без заземлення”
Як зрозуміти, що ПЗІП “відпрацював” і його треба міняти? Більшість модулів мають візуальний індикатор стану (зазвичай зелений/червоний) і/або сигнальний контакт для систем диспетчеризації. Якщо індикатор показує несправність — модуль змінюють. Але важливо: не кожен імпульс залишає “червону мітку”. Варистор може деградувати поступово, тому на об’єктах із частими грозами я раджу періодичний огляд щита після сезону та перевірку, чи немає перегріву, запаху, потемніння, а також чи щільно затиснуті клеми.
Чи можна ставити ПЗІП без заземлення? Технічно “прикрутити” можна все що завгодно, але сенсу мало і ризики є. ПЗІП відводить імпульс у землю через PE-шину. Якщо PE немає або він фіктивний, імпульсу нікуди скидатися, і ви можете отримати або нульовий ефект, або небезпечні перекоси потенціалів. Якщо ви не можете підтвердити, що заземлення реальне і працює, правильна дія — запросити електрика з вимірюваннями (опір заземлення, петля, перевірка автоматичного відключення).
Чи впливає довжина провідників? Так, сильно. Для імпульсу “зайві” десятки сантиметрів дроту — це не дрібниця, а додаткова індуктивність і вища залишкова напруга на обладнанні. Тому в монтажі важливі короткі прямі з’єднання до PE-шини і правильне розміщення в щиті.
СЕС (AC/DC), що робити після грози і де відповідь без замірів буде приблизною
Чи потрібен окремий ПЗІП для сонячної електростанції? У більшості випадків так: захист потрібен і на стороні AC (мережа/інвертор/щит), і на стороні DC (стрінги панелей), причому SPD підбираються під напруги та конфігурацію СЕС. Довгі кабелі по даху і відкритий простір підвищують ризик наведень. Тут “один модуль у щиті” рідко закриває все, а неправильний підбір SPD на DC може бути небезпечним, тому краще робити за схемою виробника інвертора та проєктом.
Що робити після грози, якщо ПЗІП є? Огляньте індикатори на модулях, перевірте, чи не вибило захисний автомат/запобіжник ПЗІПong>ПЗІП, чи немає запаху перегрітого пластику в щиті. Якщо зник інтернет, почніть з блоків живлення і мережевих портів — вони часто приймають удар першими. Якщо є підозра на пошкодження щита або “дивна” поведінка автоматики — не тягніть, краще знеструмити і викликати електрика.
Де без замірів відповідь буде приблизною? У всьому, що стосується “чи витримає моя система” і “який тип точно потрібен”, якщо невідомі: система заземлення (TN/TT), стан PE-шини, якість контактів, фактичний опір контуру, довжини з’єднань у щиті, наявність зовнішнього блискавкозахисту. Саме ці речі в реальних об’єктах вирішують, чи ПЗІП стане вашим помічником, чи просто красивою деталькою на DIN-рейці.
Висновок: який ПЗІП обрати і що перевірити перед покупкою/монтажем
Якщо звести все до здорового глузду, то ПЗІП потрібен там, де є ризик імпульсної перенапруги (гроза, комутації, наведення на довгих лініях) і де техніка коштує дорожче, ніж захист. Для квартири з кабельним вводом найчастіше вистачає ПЗІП тип 2 (за наявності нормального PE) як додаткового шару до базових захистів. Для приватного будинку з повітряною лінією, блискавкозахистом або великою кількістю вуличних трас логічніше дивитися на каскад або комбінований варіант тип 1+2 на вводі, а тип 3 залишати для найчутливішої електроніки “біля споживача”. Для об’єктів із сонячною електростанцією часто потрібні SPD і на AC, і на DC стороні — за схемою та напругами вашої СЕС.
Перед покупкою і монтажем перевірте головне: чи є у щиті реальна PE-шина і робоче заземлення, чи зрозуміло розділені N і PE, чи немає підгорілих клем і “слабких місць”. ПЗІП працює тільки тоді, коли йому є куди скидати імпульс, і коли з’єднання короткі та акуратні — у цій темі зайві сантиметри дроту інколи дорожчі за сам модуль. Далі — координація: у SPD має бути правильний захист автоматом/запобіжником за рекомендаціями виробника, і він має стояти логічно близько до вводу, щоб імпульс не гуляв по щиту.
Окремо зафіксую важливе: ПЗІП не замінює реле напруги. Реле відключає при довготривалих 170–260 В, перекосах фаз і сценаріях типу “нуль відгорів”. ПЗІП ж ловить короткий грозовий/комутаційний удар. Разом це нормальна багаторівнева оборона, окремо — кожен закриває лише свою частину ризику.
“ПЗІП — не панацея. Це правильний рівень захисту, який працює тільки в грамотному щиті.”
І моя чесна порада з практики: якщо ви не можете підтвердити стан заземлення та схему вводу вимірюваннями або хоча б зрозумілим оглядом, не “докручуйте” захист наосліп. Краще один виїзд електрика і коректний монтаж, ніж потім пошук, чому після грози знову найдорожчим запобіжником стала ваша техніка.
