Тепла підлога вибиває автомат, ПЗВ або дифавтомат: причини й дії

Автор Богдан Гнатюк

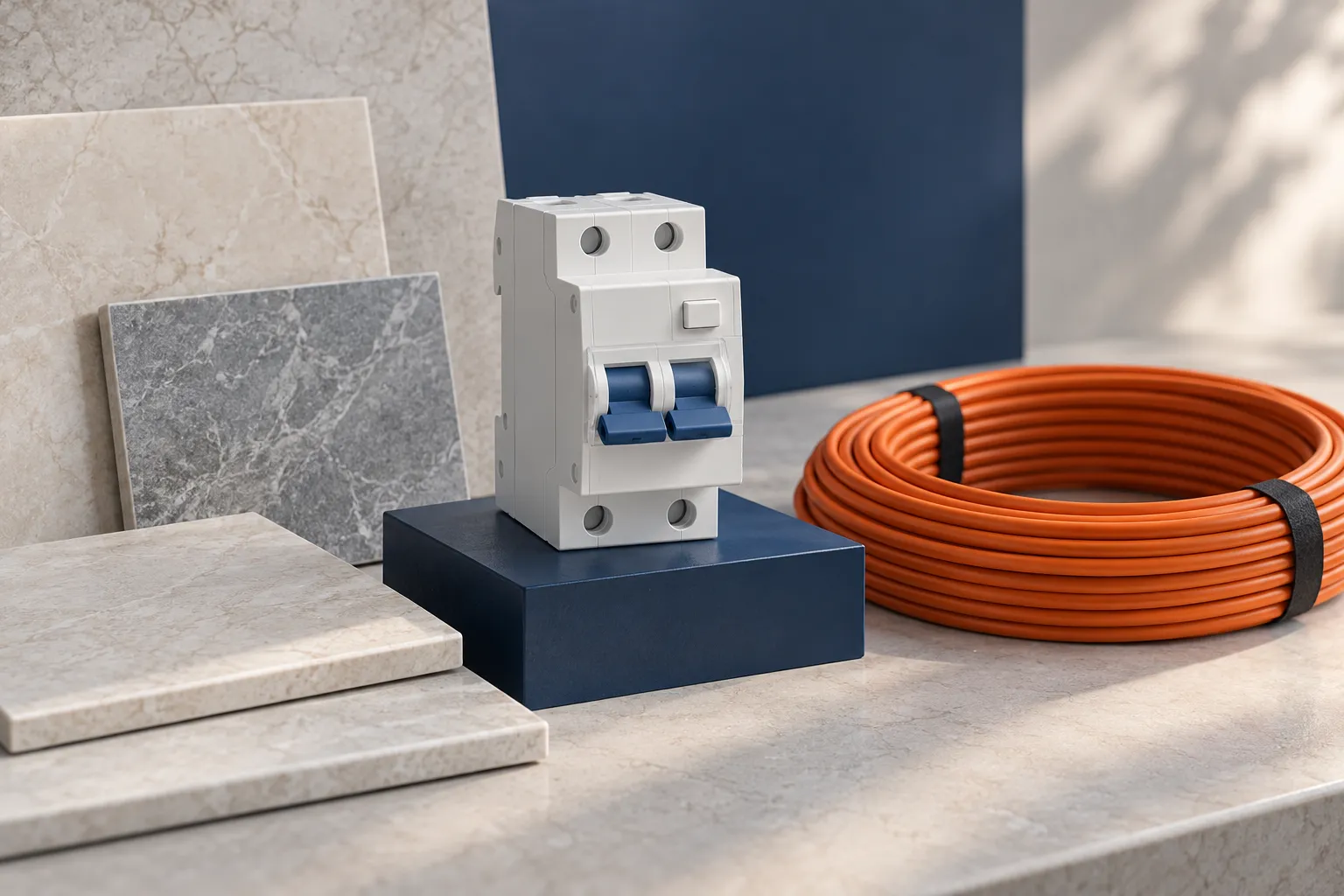

Диференційний захисний пристрій, ізольований кабель і зразки плитки

Якщо тепла підлога вибиває автомат, ПЗВ або дифавтомат, залиште її вимкненою та зверніться до електрика. Спочатку потрібно встановити тип апарата: для звичайного автомата перевіряють надструмову причину, для ПЗВ — диференційну, а дифавтомат має обидві функції. Повторні запуски, обхід захисту та збільшення номіналу не усувають дефект.

Підлога може залишатися зовні неушкодженою й навіть нагріватися перед відключенням. Це не підтверджує безпеки: пошкодження електричної частини може бути прихованим. Визначити причину за моментом спрацювання або фотографією важеля неможливо.

Перші безпечні дії після спрацювання

  1. Залиште нагрів вимкненим і припиніть його використання.
  2. Не торкайтеся вологого, пошкодженого чи перегрітого обладнання.
  3. Не знімайте панель регулятора й не відкривайте щит.
  4. Не повторюйте увімкнення, щоб «пересвідчитися» або записати відео.
  5. Запишіть уже відомі обставини та зверніться до кваліфікованого електрика.

Не від’єднуйте захисний провідник, не виключайте ПЗВ зі схеми й не замінюйте його на менш чутливий пристрій заради припинення спрацювань. Якщо відключення зникає після обходу захисту, це не доводить справності підлоги. Так можна залишити небезпечний дефект прихованим.

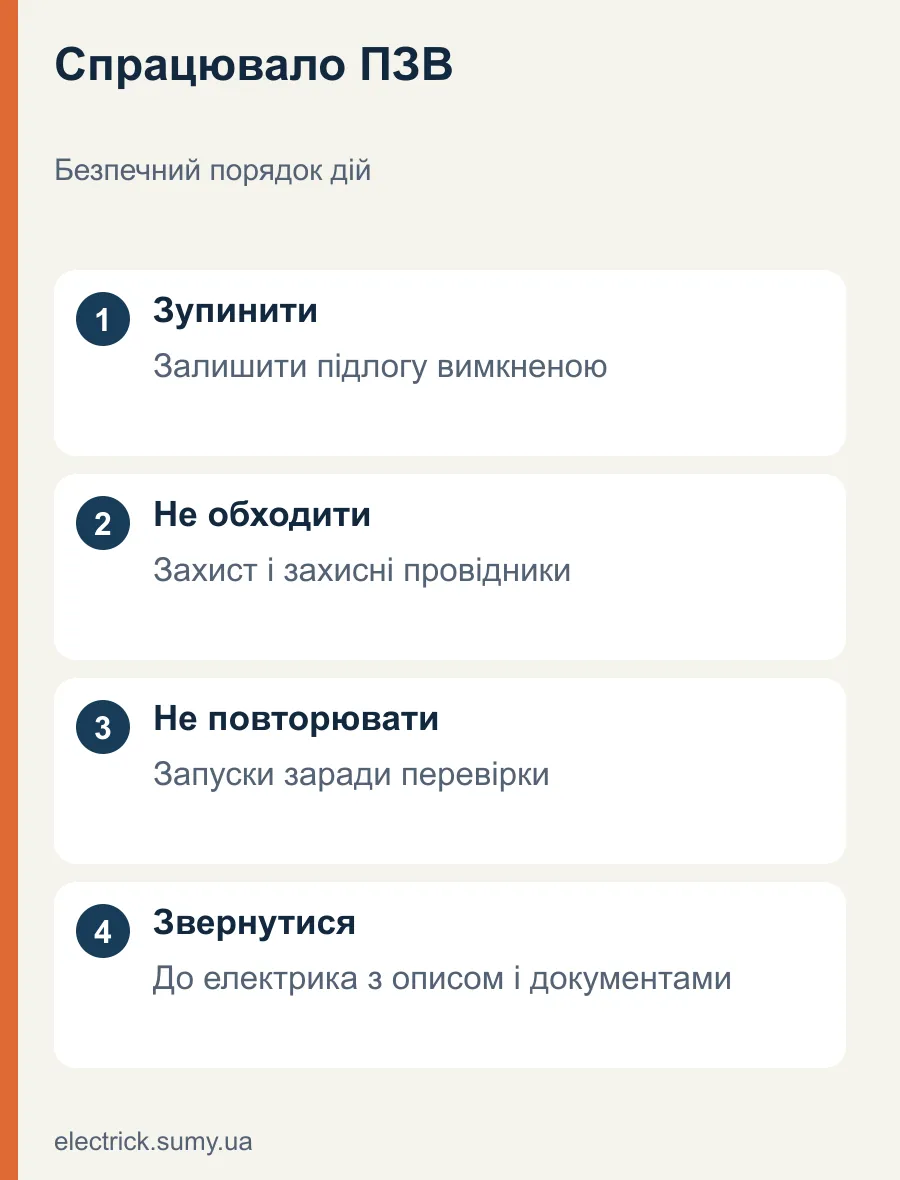

Спрацювало ПЗВ. Безпечний порядок дій
Повторне ввімкнення не встановлює причину витоку й може бути небезпечним.

Спочатку встановіть, який захист спрацював

ПристрійЯк пов’язаний із діагностикою
ПЗВ, RCCBДиференційна функція: реагування на різницю струмів у робочих провідниках. Самостійно не замінює надструмовий захист.
Автоматичний вимикач, MCBНадструмова функція: перевантаження й коротке замикання. Це інший напрям перевірки.
Дифавтомат, RCBOОбидві функції; причину уточнюють за документацією, індикацією моделі та вимірюваннями.

Побутове «УЗО» зазвичай означає ПЗВ; RCCB — позначення типу такого апарата. Тип уточнюють за моделлю й маркуванням, не відкриваючи щит. Терморегулятор і датчик температури належать до керування нагрівом; автоматичний вимикач забезпечує надструмовий захист, ПЗВ — диференційну функцію. Кнопка TEST не встановлює причину конкретного відключення. Докладніше — порівняння ПЗВ і дифавтомата.

ThermoSphere пояснює, що можливий витік на контурі підлоги потребує перевірки опору ізоляції електриком. Саме спрацювання не доводить, що пошкоджено кабель під плиткою. Якщо тип захисного апарата невідомий, передайте фахівцю його модель або фото доступного маркування, не відкриваючи щит.

Зникнення відключень після обходу ПЗВ не означає ремонту. Потрібно усунути причину та підтвердити захисні функції, а не зробити так, щоб апарат перестав реагувати.

Богдан Гнатюк — авторська порада

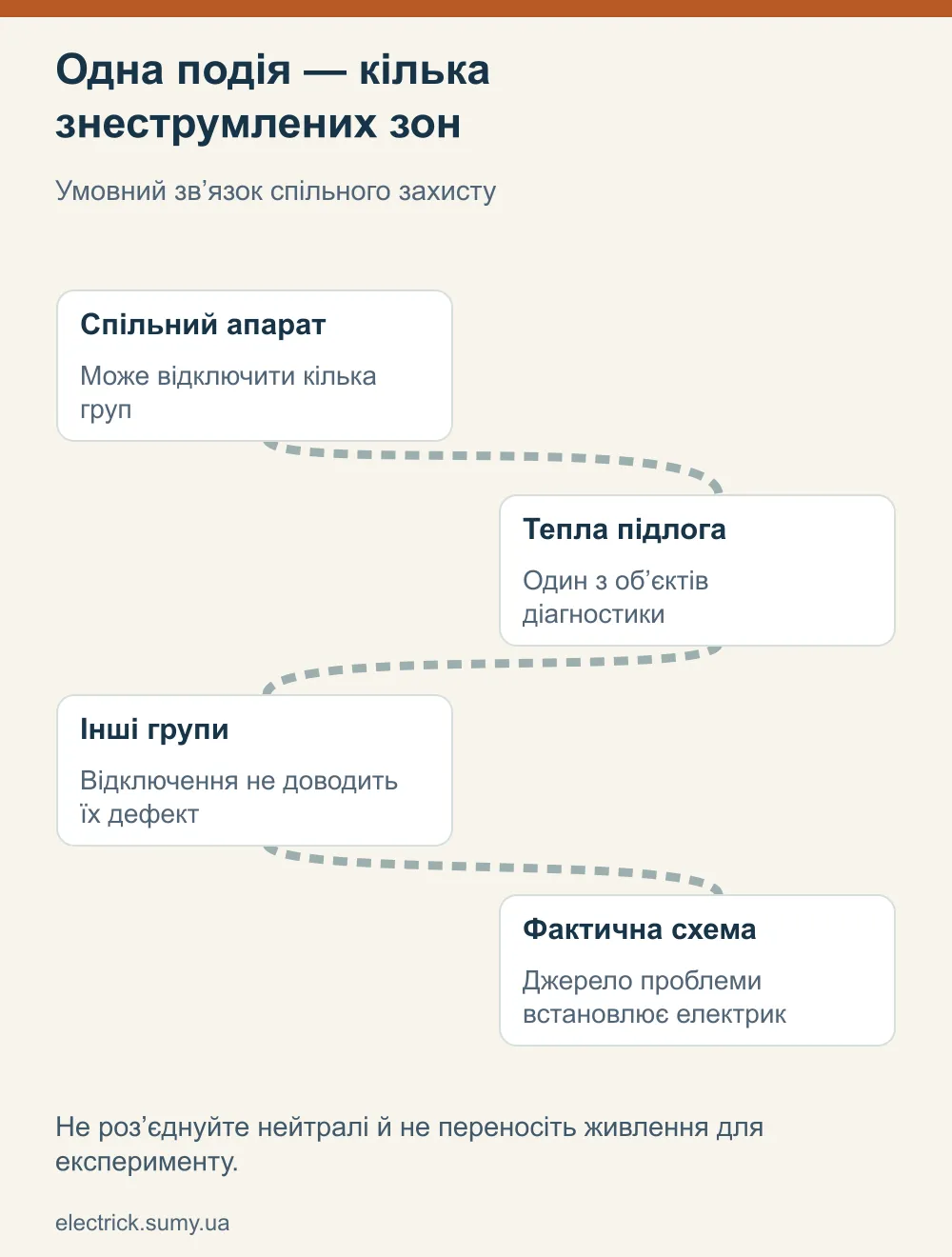

Одна подія — кілька знеструмлених зон. Умовний зв’язок спільного захисту
Не роз’єднуйте нейтралі й не переносіть живлення для експерименту.

Можливі джерела витоку струму

Один напрям — стан нагрівального кабелю, заводських з’єднань, холодного кінця та підвідної лінії. Механічне пошкодження під час укладання, свердління чи наступних робіт може порушити ізоляцію. Нормальний опір нагрівальної частини сам по собі не виключає проблеми ізоляції.

Інший напрям — волога або пошкодження в доступних з’єднаннях чи електричних приладах. Потрібно встановити джерело та шлях впливу води, а не лише дочекатися висихання й увімкнути знову. Відновлення роботи після висихання не підтверджує придатності деталей, які контактували з вологою.

Причина може стосуватися схеми: неправильні або спільні нейтральні з’єднання, інші групи під тим самим захистом, сукупний вплив підключених навантажень. Це перевіряють за фактичною схемою та вимірюваннями. Власнику не слід переставляти нейтралі або роз’єднувати провідники в щиті.

Сам захисний апарат також оцінюють, але його не оголошують несправним лише тому, що він вимикається. Потрібні перевірка системи й підтвердження працездатності захисту належними методами. Причина має пояснювати весь симптом, а не лише дозволяти запуск.

Час відключення — підказка, а не готовий діагноз

Уже помічена подіяЩо перевіряє фахівець
Відключення одразу після команди нагрівуТип апарата, схему та можливий дефект; це не доводить замикання саме під плиткою.
Відключення після роботи певний часНавантаження, стан лінії, з’єднань і захисного апарата.
Подія при одночасній роботі іншої технікиСклад групи й загальне навантаження або вплив інших кіл; збіг у часі не доводить єдину причину.
Поява після заміни регулятора або ремонтуЗміни в підключенні, комутації та можливі пошкодження.

Не запускайте систему спеціально, щоб заповнити цю таблицю. Фахівцю передають уже відомі обставини. Кнопка TEST перевіряє передбачену функцію апарата, але не визначає причину конкретного інциденту.

Картка інциденту: запишіть уже відоме

ПолеЩо вказати
Коли сталосяДата й приблизний момент: після команди нагріву, під час роботи чи після іншої події.
Що відключилосьВідомий підпис апарата, модель із документів, знеструмлені кімнати чи групи.
Що було перед цимРемонт, заміна регулятора, свердління, протікання; без припущень про винуватця.
Інші приладиЩо працювало до події, якщо ви це вже знаєте; спеціально вмикати по черзі не потрібно.
Небезпечні ознакиЗапах, волога, перегрів, пошкодження; фотографуйте лише з безпечного місця.

Не відтворюйте спрацювання для заповнення картки. Час відключення допомагає сформувати план перевірки, але не визначає дефект. Перенесення живлення в іншу розетку та роз’єднання нейтралей у щиті не є діями власника.

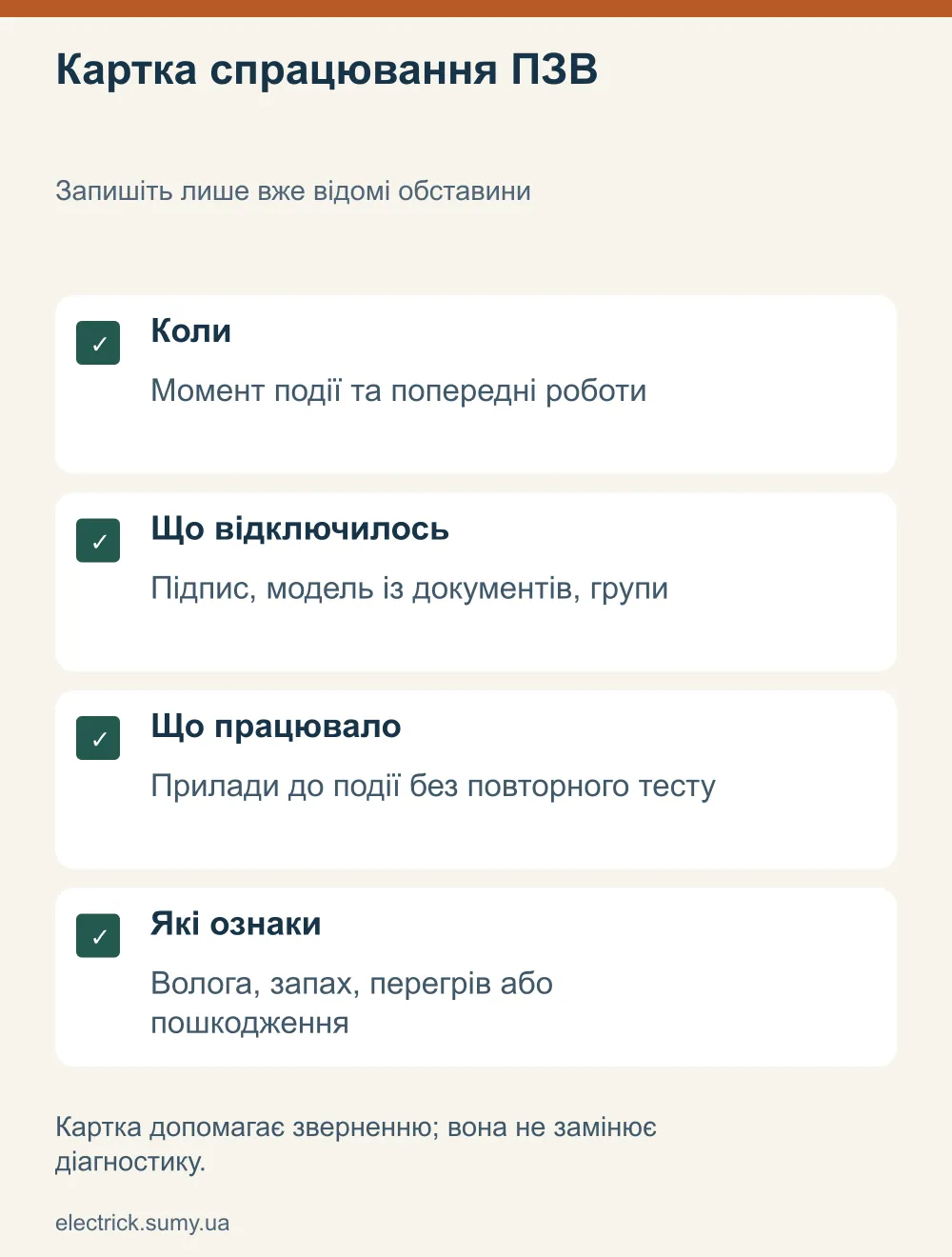

Картка спрацювання ПЗВ. Запишіть лише вже відомі обставини
Картка допомагає зверненню; вона не замінює діагностику.

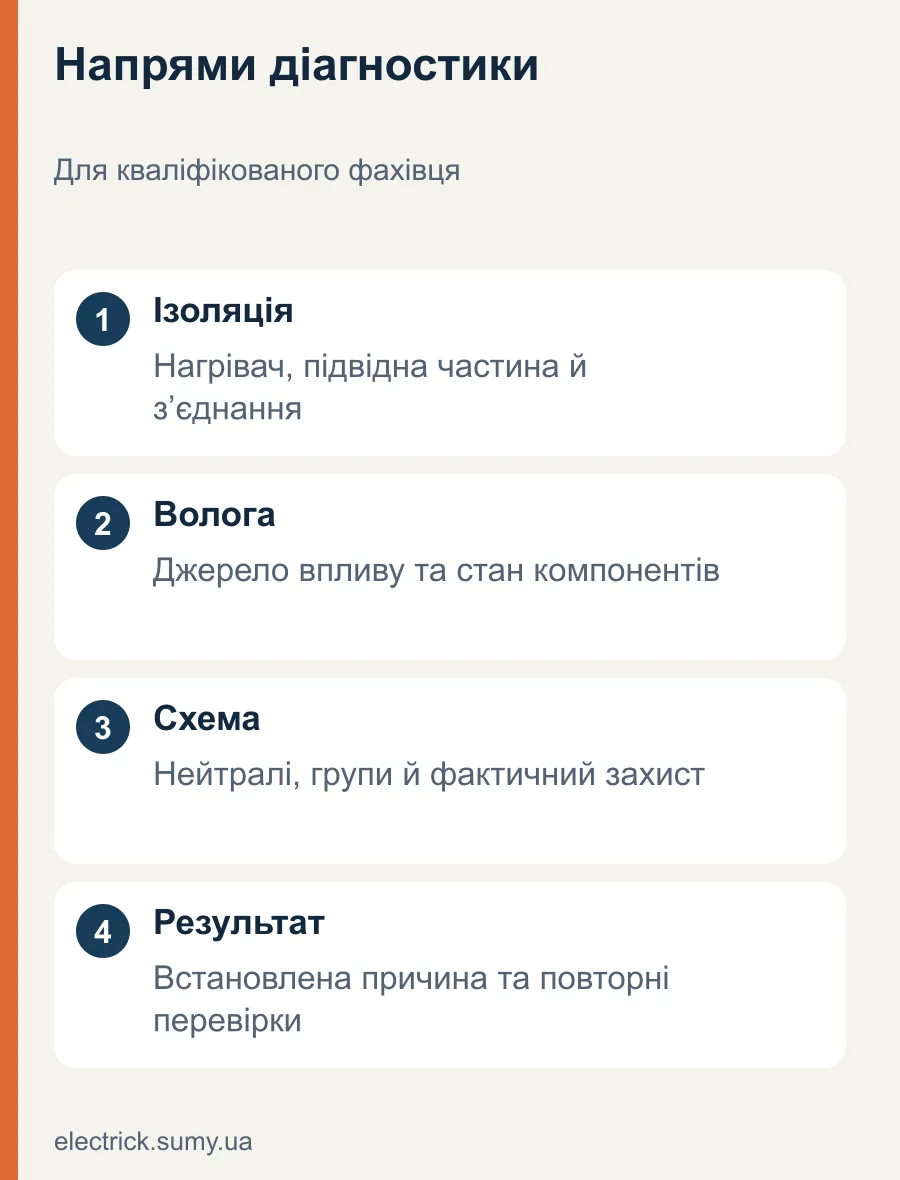

Напрями діагностики. Для кваліфікованого фахівця
Збіг опору нагрівача з паспортом не замінює перевірку ізоляції та захисту.

Якщо спрацював звичайний автомат: відомість навантажень

До перевірки зберіть модель і паспортну потужність нагрівача, перелік приладів, які вже працювали перед подією, та відомі знеструмлені зони. Не відкривайте щит заради відсутніх даних. Належність приладів до однієї групи встановлюють за фактичною схемою.

Дані про навантаження. Що зібрати без відкриття щита
Сума потужностей не є рецептом нового номіналу автомата.

Сума паспортних потужностей не перевіряє переріз, спосіб прокладання, стан з’єднань і узгодження захисту. Тому вона не є рецептом нового номіналу. ThermoSphere називає надструм і перевантаження напрямами перевірки MCB; для конкретної установки потрібен висновок електрика. Порада «вмикати лише по черзі» також не підтверджує справність після спрацювання.

Що перевіряє кваліфікований електрик

Попросіть електрика пояснити результати перевірки. Який тип апарата спрацював і які лінії він захищає? Чи перевірено підключення, нагрівач, живлення, ізоляцію та вплив інших груп? Чим підтверджено справність регулятора й його силових з’єднань? Це питання для обговорення з фахівцем, а не інструкція власнику з відкривання приладів або проведення випробувань.

Перевірка опору нагрівальної частини та перевірка ізоляції мають різні задачі. Попросіть фахівця зазначити, які перевірки проведено і з якою метою. Методи, випробувальні параметри й допустимі результати беруть із документації обладнання, а не з універсальної таблиці для будь-якого кабелю. За потреби погодьте локалізацію несправної ділянки до демонтажу плитки.

  • Передайте паспорти нагрівача й регулятора та план розкладки.
  • Опишіть попередні ремонт, свердління, затоплення або заміну обладнання.
  • Попросіть записати причину та результати вимірювань.
  • Якщо пропонують заміну захисту, попросіть обґрунтування за схемою й документацією, а не лише більший номінал.

Два важливі уточнення до діагнозу

Знеструмились кілька груп. Передайте перелік уже помічених відключень. Попросіть електрика з’ясувати, чи охоплені ці групи спільним захистом і де виникла причина події. Не відкривайте щит і не роз’єднуйте нейтралі для пошуку відповіді.

Перед подією було протікання. Не призначайте строк «просушити й увімкнути». Потрібно оцінити джерело води, прилади, з’єднання та ізоляцію. Зникнення видимого симптому не підтверджує придатність.

Що узгодити до ремонту

  1. Як перевірятимуть окремо нагрівач, підвідну частину, регулятор і схему.
  2. Чи підтверджений дефект і чи потрібна його локалізація до розкриття плитки.
  3. Які результати й документи передадуть після робіт.
  4. Як підтвердять придатність захисту після усунення причини.

Після ремонту: що має бути підтверджено

Перед поверненням до користування попросіть висновок фахівця: що стало причиною відключення, чим підтверджено її усунення, які захисні функції перевірено і чи відновлено потрібні налаштування. За впливу води окремо уточніть стан постраждалих деталей і усунення джерела вологи. Один вдалий запуск не замінює такого пояснення.

Збережіть висновок, а не лише список замінених деталей. У ньому мають бути причина, підтвердження, роботи та результати повторних перевірок. Якщо відключення повторилося, знову припиніть користування й повідомте виконавця про нову подію.

Про матеріал. Автор — Богдан Гнатюк. Інформаційний посібник для власника; редакційну звірку оновлено 24 жовтня 2026 року. Причину несправності й придатність установки визначають після огляду та вимірювань. Електромонтаж, відкриття електричних частин і випробування виконує кваліфікований електрик. Ілюстрації пояснюють принципи та не підтверджують виконані роботи на конкретному об’єкті.
