Якщо у квартирі немає заземлення, не робіть перемичку між нулем і захисним контактом розетки та не приєднуйте техніку до труб. Спочатку електрик має встановити, яка система живлення є в будинку, чи передбачений придатний захисний провідник PE і де саме його немає або він пошкоджений. Далі обирають відновлення лінії або проєкт модернізації. ПЗВ може бути частиною захисту, але не створює відсутнього PE.
Якщо вже відчуваєте струм від корпусу бойлера, пральної машини, крана чи води, припиніть користування. Не перевіряйте відчуття повторним дотиком. Знеструмте підозрілу лінію лише доступним штатним вимикачем, якщо це безпечно. Не заходьте у воду й не торкайтеся електричного щита у вологому місці. Потрібен кваліфікований електрик.
Що означає відсутність заземлення у квартирі
Захисний провідник PE потрібний для роботи системи захисту при пошкодженні, зокрема коли небезпечний потенціал з’являється на доступній металевій частині обладнання. У матеріалі Electrical Safety First про заземлення та зрівнювання потенціалів пояснено зв’язок захисного провідника з автоматичним відключенням живлення. Сам факт, що прилад працює, цього зв’язку не підтверджує.
Поширена ситуація: стару двоконтактну розетку замінили на нову із захисними контактами. Зовні вона виглядає сучасною, однак контакт може залишатися непідключеним. Інша ситуація — третя жила є, але десь обірвана або приєднана неправильно. Це різні несправності, тому рішення за зовнішнім виглядом розетки обирати не можна.
Робочий нейтральний провідник N та захисний PE виконують різні функції. Назва «земля» не означає довільний металевий предмет біля розетки. Захист має простежуваний шлях, визначене місце приєднання й перевірену працездатність.
Як з’ясувати, яка система є у вашому будинку
Почніть із документів і звернення до керуючої організації або ОСББ. Потрібні відомості про ввід будинку, виконані реконструкції та доступну схему електропостачання. За потреби уточнення щодо зовнішньої мережі отримують у оператора системи розподілу. Наявність шини у поверховому щиті ще не є дозволом використати її як PE.
Фахівець має перевірити не лише квартиру, а й доступну частину шляху захисного провідника до підтвердженої точки системи. З’ясуйте, які роботи належать до квартирної мережі, а які зачіпають спільне обладнання. Самостійно відкривати поверховий щит, від’єднувати провідники або втручатися в опломбоване обладнання не потрібно.
- Знайдіть схему й попередні протоколи, якщо вони збереглися.
- Повідомте, чи міняли проводку, розетки, лічильник або щит.
- Опишіть, де проблема: одна розетка, кімната чи вся квартира.
- Перелічіть обладнання, для якого потрібно перевірити захисне приєднання.
- Попросіть письмово пояснити придатне рішення та межі робіт.

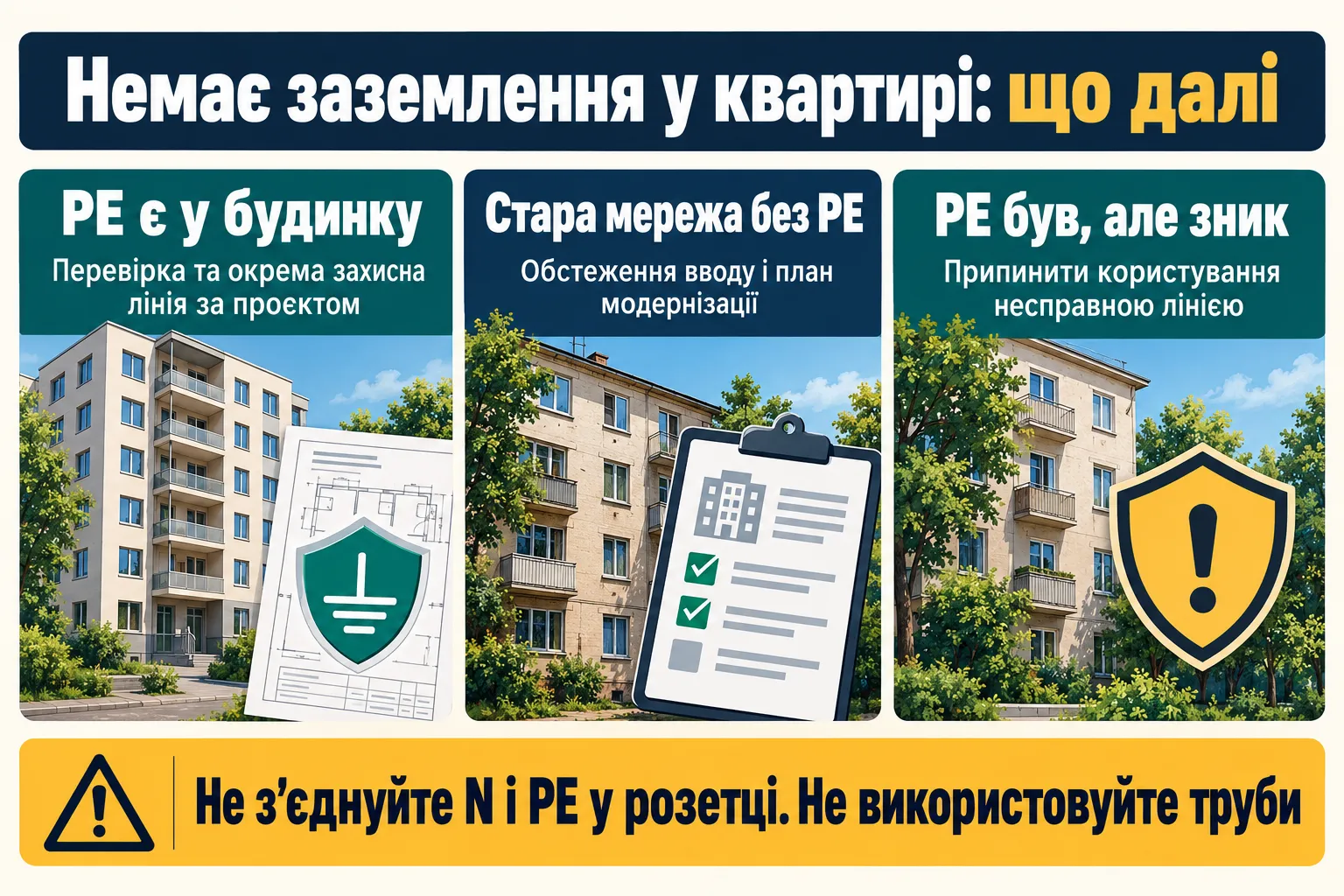

Що робити: три сценарії
PE є у будинку, але не доведений до квартири
Може знадобитися окремий захисний провідник або заміна відповідної лінії за проєктним рішенням. Передумова — підтверджена придатність точки приєднання та всієї захисної системи. Не можна просто знайти в щиті жовто-зелений дріт і під’єднатися до нього: колір не доводить функцію, безперервність або якість контакту.
Після робіт перевіряють не лише новий відрізок, а й результат у потрібних розетках та узгодження з захистом. Якщо PE є на вводі, але відсутній у частині старих ліній, нова розетка із захисними контактами сама по собі цього не виправить.
Стара двопровідна мережа
Потрібний план модернізації з урахуванням вводу та спільної мережі будинку. Прокладений під час ремонту трижильний кабель корисний лише як елемент відповідного рішення: поки захисна жила не приєднана належно й не перевірена, вважати PE дієвим не можна. Питання не вирішується одним аксесуаром або перехідником.
Якщо повну реконструкцію зараз виконати неможливо, попросіть електрика визначити допустиме використання наявних ліній та пріоритетні заходи. Не трактуйте встановлення додаткового захисного пристрою як дозвіл користуватися приладом із порушеними умовами підключення.
Заземлення було, але перестало працювати
Після заміни розетки, ремонту, свердління або робіт у щиті можливе пошкодження чи неправильне відновлення з’єднання. Обрив заземлення в квартирі може не впливати на звичайну роботу техніки. Тому перевірка «вмикається — отже все добре» не підходить. Пошук обриву та відновлення виконують з належним знеструмленням і подальшими випробуваннями.
| Стан мережі | Наступний крок |
|---|---|
| PE підтверджений, проблема в окремій лінії | Перевірити й відновити цю лінію |
| Захисний шлях не визначений | Обстежити ввід і погодити модернізацію |
| Корпус техніки б’є струмом | Припинити користування та усунути причину |
| Є лише нова розетка з контактами | Перевірити фактичне підключення й захист |
Чому перемичка в розетці та труби небезпечні
Саморобне з’єднання N і захисного контакту змінює схему захисту. Помилка або пошкодження робочого провідника може створити небезпеку на корпусах техніки. Це не заміна належно спроєктованого PE. Переставляння вилки, перехідник або дріт до сусідньої розетки також не дають перевіреного рішення.
Водопровідна, газова або опалювальна труба не повинна ставати саморобним шляхом захисного струму. Її стан і електрична безперервність не контролюються вами; ділянку можуть замінити пластиком або розібрати. Небезпечний потенціал може опинитися на доступних частинах в інших квартирах. Проєктне зрівнювання потенціалів не слід плутати з довільним дротом від розетки до батареї.
Власний електрод під вікном багатоповерхівки теж не є готовим рішенням для квартири. Він зачіпає загальну систему й потребує проєктного обґрунтування та відповідного погодження. Не переносіть схему приватного будинку на поверхову мережу.
Чи можна підключити бойлер без заземлення
Якщо документація конкретного бойлера вимагає захисного приєднання, користуватися ним без виконання цієї вимоги не можна. Відсутність удару струмом сьогодні не підтверджує захист при майбутньому пошкодженні ізоляції. Наявність води й доступних металевих частин вимагає особливо уважного ставлення до підключення.
Не робіть «землю» через водопровід і не покладайтеся лише на кнопку захисного пристрою у шнурі. Передайте електрику модель та інструкцію приладу. Якщо бойлер вимикає автомат або ПЗВ, потрібна перевірка обладнання й лінії, а не відключення захисного провідника.
Чи можна підключити пральну машину без заземлення
Орієнтуйтеся на вимоги виробника вашої моделі та фактичний стан установки. Для машини, яка потребує PE, перехідник без захисного контакту не забезпечує потрібне підключення. Подовжувач із заземлювальними контактами також не створює PE, якщо його немає у вихідній розетці.
Якщо пральна машина б’є струмом, припиніть користування до перевірки. Причина може стосуватися приладу, захисного шляху або обох одночасно. Не випробовуйте корпус босоніж, через мокрий рушник чи іншим «домашнім» способом.
Чи замінює ПЗВ захисний провідник
ПЗВ реагує на дисбаланс струмів, а PE забезпечує визначений захисний шлях. Функції різні. Тому твердження «поставили ПЗВ — тепер заземлення не потрібне» неправильне. Можливість встановлення, тип і схема захисного пристрою залежать від конкретної мережі та обладнання; їх визначає фахівець.
Справна кнопка TEST не підтверджує безперервність PE в кожній розетці. А спрацювання не означає, що захист потрібно прибрати або зробити менш чутливим. Докладніше про причини спрацювання ПЗВ або дифавтомата розглянуто окремо.
Як планувати модернізацію і що отримати після робіт
Узгодьте послідовність до оздоблення стін: обстеження, визначення точки приєднання, проєктне рішення, роботи зі спільною та квартирною мережею, перевірки. Якщо ремонт роблять поетапно, на схемі слід відрізняти вже перевірені лінії від підготовлених, але ще не введених у роботу.
Після монтажу потрібен результат у кінцевій точці. У професійному описі IAEI щодо безперервності захисних провідників наголошено на інструментальній перевірці та небезпеці від’єднання захисних зв’язків у працюючій установці. Цю роботу не підмінює огляд кольору ізоляції.
- Схема фактично виконаних ліній та їх позначення.
- Зрозумілий опис джерела PE і виконаних змін.
- Результати перевірок із точками, значеннями та критеріями оцінки.
- Висновок щодо потрібних приладів і розеток.
- Перелік невиправлених дефектів та обмежень, якщо вони залишилися.
Заземлення в квартирі потрібно оцінювати разом з усією системою захисту. Якщо проблема проявляється як витік струму в проводці або приладі, ремонт PE не скасовує необхідності усунути саму несправність ізоляції чи обладнання.
Автор: Богдан Гнатюк. Пояснення не є схемою підключення для конкретної квартири. Зарубіжні джерела використано для загальних принципів; застосовні українські вимоги й придатність рішення визначають для фактичної мережі та обладнання.
