Щоб зробити заземлення приватного будинку, потрібно спочатку з’ясувати систему живлення та стан вводу, спроєктувати захисні провідники й заземлювач, виконати монтаж і перевірити роботу захисту вимірюваннями. Самі стрижні в землі не підтверджують електробезпеку. Власнику варто організувати ці етапи та прийняти документований результат; підключення в щиті й електричні випробування виконує кваліфікований фахівець.
Якщо корпус техніки вже б’є струмом, є дим, запах гару або волога біля електричних з’єднань, припиніть користування. Вимикайте живлення лише доступним штатним вимикачем, якщо до нього можна безпечно дістатися. Не торкайтеся щита, мокрих поверхонь чи підозрілих металевих частин. За ознак пожежі залиште небезпечне місце й викличте екстрену допомогу.
З чого почати, якщо в будинку немає заземлення
Новий будинок і стара проводка
У новому будинку заземлення потрібно розглядати разом із вводом, внутрішніми лініями, електрощитом і захистом. Передайте проєктувальнику умови приєднання, план ділянки та перелік обладнання. Вкажіть майбутні прибудови, господарські споруди, заряджання автомобіля та резервне живлення: зміни джерела або навантажень можуть вимагати окремих рішень.
У старому будинку почніть з обстеження. Наявність двох чи трьох жил сама по собі не визначає справність захисту. Потрібно встановити, звідки приходить захисний провідник, де він приєднаний і чи збережена його безперервність. Новий заземлювач не усуне обрив PE у розетковій лінії або помилки в щиті.
Якщо вже є удар струмом або спрацювання захисту
Не відтворюйте несправність повторними ввімкненнями. Зафіксуйте лише те, що вже помітили: який прилад працював, чи був дощ, чи передувало цьому свердління або ремонт. Ознаки витоку струму потребують пошуку причини, а не автоматичного рішення «додати ще один штир».
Як працює захисне заземлення
PE, робочий нуль і зрівнювання потенціалів
PE — захисний провідник. Він входить до системи, яка має обмежити небезпечну напругу на доступних металевих частинах і забезпечити відключення пошкодженої ділянки. N — робочий нейтральний провідник; у звичайній роботі він проводить струм навантаження. Використовувати їх як взаємозамінні дроти не можна. Electrical Safety First пояснює роль захисного провідника саме у взаємодії з пристроєм відключення.
Зрівнювання потенціалів зменшує різницю напруг між певними доступними металевими частинами при пошкодженні. Це окреме проєктне завдання. Воно не означає, що можна самостійно приєднати корпус бойлера до будь-якої труби. Перелік частин, спосіб з’єднання та перевірку визначає фахівець.
Заземлення, автомат і ПЗВ
Автоматичний вимикач реагує на надструм. ПЗВ контролює різницю струмів у робочих провідниках, а дифавтомат поєднує ці функції. Захисний провідник і ці апарати працюють як узгоджена система. ПЗВ не відновлює відсутній PE, а сам PE не є вимикачем. Якщо вибиває ПЗВ або дифавтомат, спочатку встановлюють причину.
Схема заземлення приватного будинку: що має бути в проєкті
Система живлення й головна заземлювальна шина
Початкові дані — фактична схема зовнішньої мережі та умови приєднання, а не схема з інтернету. Назви TN або TT в описі проєкту не можна вибирати за принципом «у сусіда так». Спеціаліст має пояснити походження PE, роль нейтралі, місце головної заземлювальної шини та спосіб автоматичного відключення при пошкодженні.
На схемі мають бути зрозумілі зв’язки вводу, захисних провідників, заземлювального пристрою й захисних апаратів. Для власника це документ, за яким можна обслуговувати систему надалі. Це не інструкція самостійно розділяти провідники у ввідному щиті.
Контур та захисні провідники
Заземлювач — провідна частина, що має електричний контакт із ґрунтом. Захисні провідники з’єднують визначені проєктом частини установки із системою захисту. Важливі обидві ділянки: електроди в ґрунті та шлях до кожної потрібної точки всередині будинку. Якщо один відрізок відсутній, красива зовнішня конструкція цього не компенсує.
Блискавкозахист та електроживлення від генератора пов’язані з іншими ризиками й умовами роботи. Їх потрібно узгоджувати з загальним проєктом, але наявність громовідводу або окремого стрижня біля генератора не підтверджує справність захисного провідника у домашній розетці.

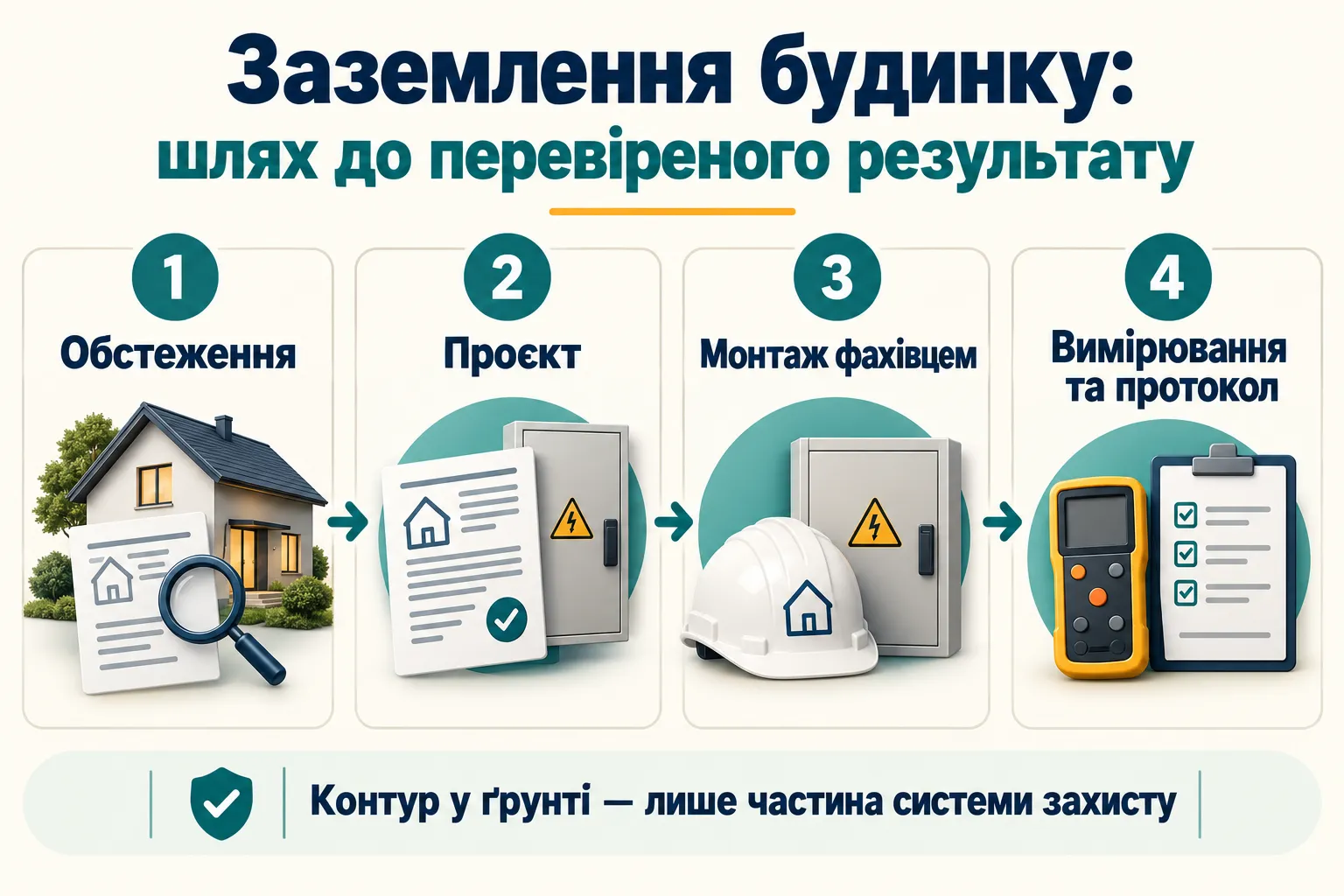

Як відбуваються роботи: етапи для власника
| Етап | Що отримати |
|---|---|
| Обстеження | Опис вводу, наявного захисту та дефектів |
| Проєктне рішення | Схему, перелік матеріалів і критерії перевірки |
| Монтаж | Виконання за рішенням і документацією виробників |
| Приймання | Результати вимірювань, висновок і схему фактичного виконання |
До земляних робіт потрібно з’ясувати розташування підземних комунікацій та можливість безпечного доступу. Вибір місця не зводиться до довжини проводу до будинку: необхідно врахувати ділянку, ґрунт, майбутні роботи й обслуговування. Власник може підготувати документи та доступ; трасування, електромонтаж і випробування доручають відповідним фахівцям.
Після монтажу попросіть показати доступні контрольні точки без відкривання вами електричних частин. Домовтеся, де зберігатимуться схема й протоколи. Позначені лінії та зрозуміла документація важливі й для наступного електрика, який ремонтуватиме будинок.
Як вибирають заземлювач і матеріали
Розташування, кількість та довжину електродів визначають за умовами об’єкта і потрібним результатом. Трикутник, лінія або модульний електрод — варіанти конструкції, а не гарантія придатності. На результат впливають ґрунт, волога, сезонність, геометрія та стан з’єднань. За фотографією купленого комплекту це оцінити неможливо.
У кошторисі мають бути конкретні матеріали, захист від корозії, сумісні з’єднувачі, захисні провідники та спосіб монтажу за документацією виробника. Не варто погоджувати довільну заміну матеріалу лише тому, що «все одно метал». Так само не слід підсипати сіль або тимчасово поливати ґрунт заради красивого показника під час приймання: це не доводить стабільність захисту в реальній експлуатації.
Що перевіряють після монтажу
Приймання включає перевірки, відповідні фактичній системі: стан з’єднань, безперервність захисних провідників, характеристики заземлювального пристрою, умови відключення та роботу встановленого захисту. IAEI описує професійну перевірку безперервності захисних провідників і небезпеку їх від’єднання без належного знеструмлення. Самостійно такі зв’язки не розбирайте.
Вимога «зробіть чотири Оми» без уточнення системи та призначення вимірювання недостатня. Критерій приймання має бути наведений у проєктній і нормативній основі конкретної установки. Один вимір опору зовнішнього заземлювача не доводить, що автомат або ПЗВ відключить потрібну розеткову лінію.
- Яку точку та яку ділянку перевіряли?
- Яким приладом і за якою методикою?
- Який результат, одиниця вимірювання та допустимий критерій?
- Чи перевірені захисні провідники всередині будинку?
- Які дефекти усунені, а які обмежують користування?
Помилки, які роблять захист ненадійним
- Перемичка між робочим нулем і захисним контактом розетки замість проєктного рішення.
- Використання водопровідної або опалювальної труби як саморобного захисного провідника.
- Контур у дворі без перевіреного зв’язку з потрібними точками установки.
- Відсутність узгодження захисного провідника та пристроїв відключення.
- Перевірка лампою між фазою та захисним контактом або дотиком до корпусу.
- Заміна вимірювань фотографією монтажу чи запевненням «ми завжди так робимо».
Скільки коштуватиме робота і що запитати в електрика
Фіксованої ціни без обстеження тут немає. Порівнюйте кошториси з однаковим складом: проєктування, матеріали, земляні роботи, монтаж, перевірки та відновлення ділянки. Якщо одна пропозиція містить лише стрижні, а інша також відновлення PE у будинку, це різні обсяги робіт.
Попросіть пояснити вибір конструкції, критерій приймання, дії при недостатньому результаті й перелік документів. Окремо уточніть роботи в існуючому щиті та внутрішній мережі. Вартість комплекту заземлення не дорівнює вартості готової системи захисту.
Як діяти, якщо заземлення стало гіршим
Підозра може виникнути після перебудови, пошкодження кабелю, земляних робіт, заміни щита або появи небезпечних симптомів. Не підтверджуйте її навмисним дотиком до техніки й не відновлюйте перемички самостійно. Припиніть використання підозрілої лінії та замовте перевірку з порівнянням попередніх результатів.
Збережіть схему, документи на обладнання та результати приймання. Порядок подальших перевірок визначають за умовами установки й застосовними вимогами. Надійне заземлення будинку — це виконане й перевірене рішення, стан якого можна оцінити повторно.
Автор: Богдан Гнатюк. Матеріал пояснює загальні принципи й порядок організації робіт. Зарубіжні джерела використано для пояснення фізики захисту; вони не замінюють чинні українські вимоги, проєкт або обстеження вашого будинку.
