Якщо електрична тепла підлога гріє нерівномірно, спочатку зіставте холодні зони з фактичним планом укладання. Там, де кабелю немає за проєктом, однакове тепло не очікується. Нова холодна ділянка, відмова окремого контуру або ознаки пошкодження потребують перевірки фахівця. За самим відчуттям чи одним тепловим знімком обрив не встановлюють.
Цей матеріал про просторову різницю: одні ділянки теплі, інші холодніші. Якщо вся площа однаково гріє слабо, перевіряють ще тепловтрати, інерцію та призначення системи. Якщо є запах гару, локальний небезпечний перегрів або спрацьовує захист, користування припиняють без подальших експериментів.
Почніть із карти: де саме відрізняється нагрів
Важливо розрізняти очікувані межі нагрівальної площі, смуги на початковому етапі прогріву, постійну різницю між зонами й нову відмову ділянки. Умови порівняння мають бути зрозумілими: який режим активний, як довго він працює, чи були зміни в кімнаті та чи є кілька незалежних систем.
| Спостереження | Пояснення та безпечна дія |
|---|---|
| Холодно біля меблів або сантехніки | Звірити з планом, чи передбачено там нагрівач. Не розкривати плитку через холодну точку без підтвердження дефекту. |
| Теплі смуги помітні після запуску | Зіставити розкладку, конструкцію й етап прогріву. Не підвищувати температуру навмання та не оголошувати поломку за першим відчуттям. |
| Окрема зона перестала нагріватися | Уточнити кількість контурів і штатні режими без розбирання. Нову відмову ділянки передати на перевірку електрику. |
| Є ненормально гаряча локальна ділянка | Припинити користування й передати оцінку фахівцю. |
Не ходіть босоніж по підозріло гарячій чи вологій ділянці для уточнення меж. Візуальних спостережень і вже поміченого достатньо для звернення. Не потрібно доводити симптом до максимально вираженого стану.

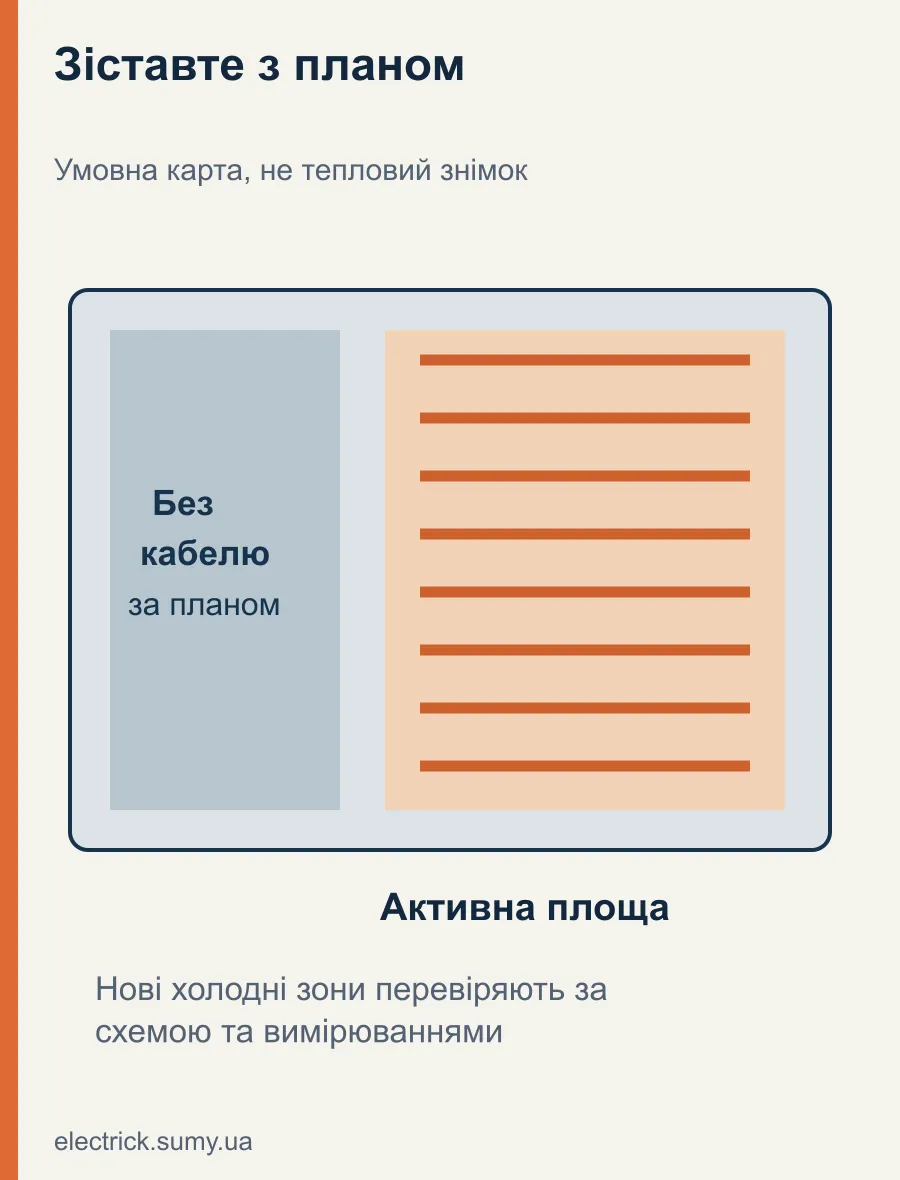

Звірка з планом укладання
План і фото до облицювання показують активну площу, відступи, розташування датчика, заводських з’єднань та окремих комплектів. Геометрія нагріву може не збігатися з усією геометрією кімнати. Місце без кабелю не перетворюється на дефект лише через те, що розташоване поряд із теплою плиткою.
Якщо документів немає, не відновлюйте розкладку свердлінням або пробним демонтажем. Попросіть монтажника надати збережені матеріали, а фахівця — визначити придатні способи дослідження. Навіть підлога візуально простої форми може мати кілька комплектів із різними точками підключення.
Легенда карти спостережень
- П — план: межі активної площі за наявною документацією.
- С — спостереження: уже помічена холодніша або тепліша зона; без твердження про обрив.
- З — зміна: місце ремонту, свердління чи перестановки та приблизний час.
- ? — невідоме: ділянка без документів або зрозумілих даних.
Не малюйте ймовірний кабель як встановлений факт. Орієнтири — двері, стіни та нерухомі предмети — допомагають передати місце, але така карта не дає дозволу свердлити.
Меблі, покриття й конструкція основи
Однакове положення регулятора не гарантує однакової температури кожної точки. На поверхневий малюнок впливають розміщення нагрівача, конструкція, відведення тепла й локальні умови. Нові меблі або покриття можуть змінити ці умови, тому важливо вказати, що саме змінилося перед появою симптомів.
Додаткові килими та предмети допускаються лише в межах документації системи й покриття. Не накривайте нагріту підлогу спеціально для діагностики. Підвищення завдання регулятора також не є методом вирівнювання зон: можна перегріти вже теплу частину, не усунувши причину холодної.
ThermoSphere зазначає, що відсутність теплоізоляції або перший запуск можуть подовжити прогрів. Це пояснення часу реакції, а не діагноз конкретної холодної плями. Для локальної проблеми підготуйте план, відомості про конструкцію та карту спостережень. Без огляду не слід стверджувати, що причина обов’язково в порожнині під плиткою чи пошкодженому кабелі.
Кілька контурів або несправна ділянка
Коли в кімнаті кілька незалежних комплектів, окремий терморегулятор може працювати в іншому режимі або бути вимкненим. Власник звіряє лише підписані штатні налаштування за інструкціями. Електрик перевіряє схему, живлення кожного контуру й стан обладнання.
Пошкодження можливе після укладання, ремонту, свердління чи інших впливів, але конкретний характер встановлюють вимірюваннями. Для різних конструкцій і кількості контурів наслідки можуть відрізнятися. Фраза «частково гріє» не означає автоматично, що потрібно розкрити холодну плитку.
Warmup пояснює, що зонд надто близько до кабелю може показувати вищу температуру, ніж решта підлоги. Це одна з можливих причин невідповідності показу й відчуттів, а не доказ пошкодження вашого зонда. Не обходьте датчик і не переставляйте його навмання: спочатку потрібні схема, модель та перевірка.
Що може і чого не доводить тепловізор
Тепловізійне дослідження за придатних умов допомагає побачити різницю температур поверхні та порівняти її з планом. Воно не вимірює безпосередньо стан ізоляції й не замінює електричні випробування. На зображення впливають умови, матеріали, відбиття та час роботи.
Тому кольорова пляма не є універсальним доказом точної точки обриву. Кваліфікований виконавець поєднує поверхневі спостереження з документацією та вимірюваннями й пояснює межі висновку. Ілюстративна карта в цій статті показує лише спосіб запису зон, а не реальний тепловий знімок.
Тепловий малюнок показує різницю на поверхні за конкретних умов. Висновок про пошкодження має спиратися також на план і належні електричні перевірки, а не тільки на колір ділянки.
Богдан Гнатюк — авторська порада
Не запускайте систему з підозрою на небезпечне пошкодження лише заради знімка. Якщо спрацьовує ПЗВ або дифавтомат або є інші аварійні ознаки, метод і умови дослідження визначає фахівець після оцінки безпеки.
Автоматичний вимикач не замінюють на більший номінал заради виправлення холодної ділянки. Це не відновлює нагрівач і може порушити узгодження захисту з проводкою.
Що змінює напрям пошуку
| Умовна ситуація | Що потрібно зіставити |
|---|---|
| Різницю помітили після перестановки | Дозволене розміщення предметів, активну площу та локальне відведення тепла; температуру навмання не підвищувати. |
| Холодна зона з’явилась після свердління | Місце й час робіт, план та результати діагностики; подальше свердління припинити. |
| Відомо про кілька комплектів | Штатні режими окремих регуляторів і фактичну схему; не переносити провідники для проби. |
| Плану немає | Відновлення документів і придатні способи дослідження з фахівцем; не пробний демонтаж. |

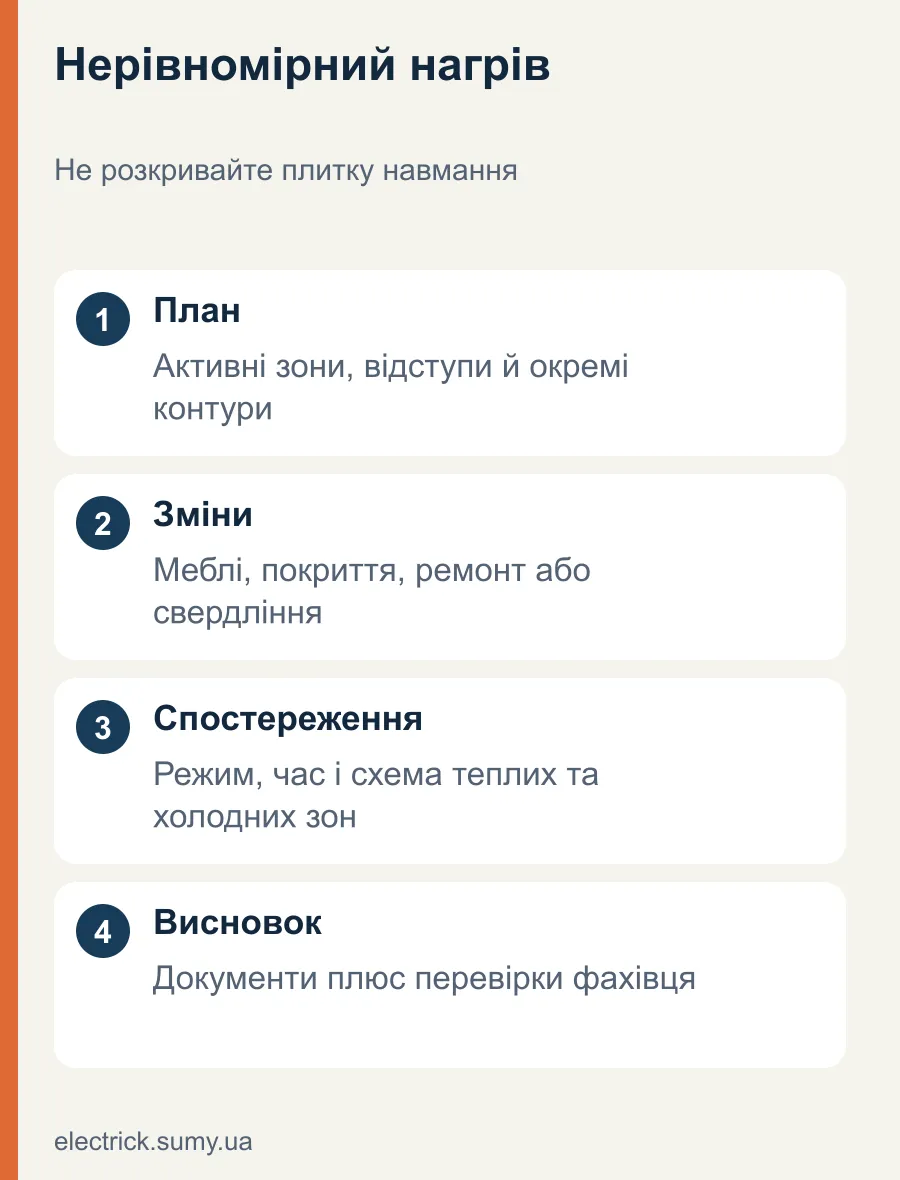

Послідовність до втручання: опис зон → зіставлення з документами → фахова перевірка → обґрунтований доступ за потреби. Не кожна холодна плитка є місцем дефекту.
Що попросити у звіті тепловізійного дослідження
- Умови та момент зйомки, стан керування й відомі обмеження інтерпретації.
- Прив’язку зображень до звичайного плану кімнати.
- Які версії узгоджуються з малюнком і чим їх додатково перевірено.
- Окремий висновок щодо електричної придатності в межах виконаних перевірок.
Як підготувати карту спостережень
- Нанесіть двері, стіни, сантехніку й стаціонарні предмети на просту схему.
- Додайте документовані межі активної площі; невідоме так і позначте.
- Внесіть уже помічені зони та час появи змін, не шукаючи меж босоніж.
- Запишіть режим і тип показу на екрані; не вигадуйте точних температур.
- Передайте карту разом із планом, фото до облицювання та паспортами фахівцю.
Після дослідження попросіть висновок, у якому окремо зазначено:
- Очікувані за планом межі нагріву й вплив локальних теплових умов.
- Підтверджений дефект, якщо його виявлено, і результати електричних перевірок.
- Виконаний ремонт, повторні перевірки та оновлений план після змін конструкції.
Не обмежуйте приймання фразою «тепер гаряче»: важливі придатність системи та збереження захисних функцій.
Про матеріал. Автор — Богдан Гнатюк. Це інформаційний посібник на основі відкритої документації виробників; редакційну звірку оновлено 21 жовтня 2026 року. Ілюстрації та приклади умовні. Причину несправності, параметри захисту й придатність установки визначають після огляду та вимірювань; електричні роботи виконує кваліфікований електрик.
