ПЗВ захищає за диференційною ознакою та потребує узгодженого надструмового захисту. Дифавтомат поєднує диференційну й надструмову функції в одному пристрої. Обирають між схемою з ПЗВ та автоматами і схемою з дифавтоматами за групами, умовами роботи, можливістю діагностики та параметрами обладнання.
Питання «що краще» без схеми щита не має універсальної відповіді. Важливі не лише місце й ціна пристрою, а й те, які групи вимкнуться при несправності та як їх буде обслуговувати електрик.
Коментар автора. Під час вибору диференційного захисту я раджу розрізняти функції кожного пристрою та звіряти їх із документацією. Не оцінюйте всю безпеку установки лише за кнопкою тестування. Схему й належні перевірки визначає електрик.
Богдан Гнатюк, електромонтажник

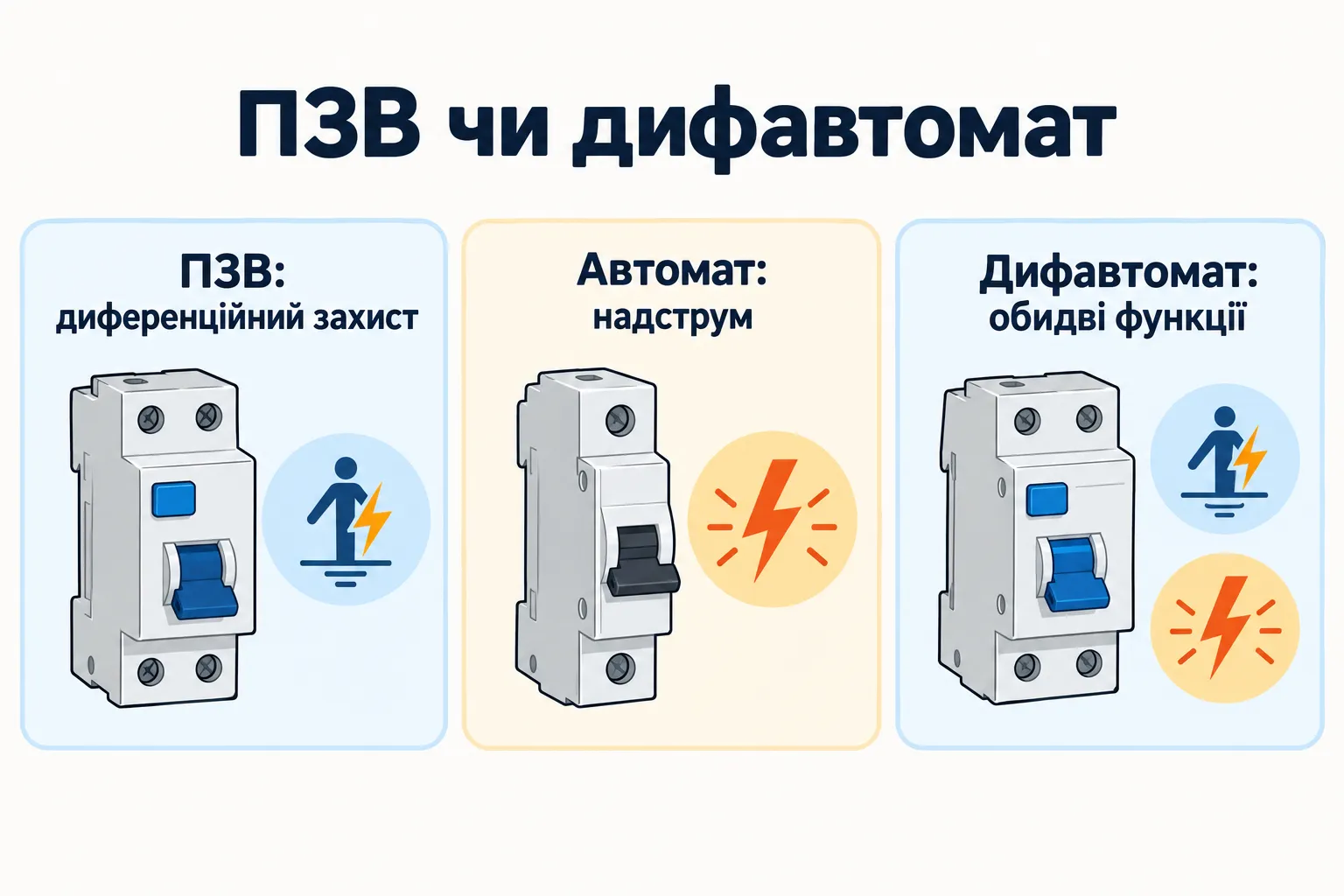

Коротка відповідь: ПЗВ і дифавтомат виконують різні функції
Звичайний автоматичний вимикач, MCB, захищає від перевантаження та короткого замикання. ПЗВ, RCCB, контролює диференційний струм. Дифавтомат, RCBO, поєднує ці функції. Hager прямо розрізняє RCCB без надструмового захисту та RCBO з відповідними функціями.
Отже, ПЗВ не можна розглядати як самостійну заміну автомату. Його робочий номінал в амперах не означає, що воно вимкнеться від перевантаження так само, як автомат цього номіналу. Координацію ПЗВ і надструмових пристроїв визначають за документацією та схемою.
Побутове «УЗО» зазвичай означає ПЗВ. Остаточно тип визначають за моделлю, маркуванням і паспортом. Кнопка TEST є ознакою диференційної функції, але не повним описом усіх можливостей пристрою.
Різниця між УЗО (ПЗВ) і дифавтоматом: порівняння захисту
| Критерій | ПЗВ та узгоджені автомати | Дифавтомат |
|---|---|---|
| Диференційний захист | Забезпечує ПЗВ | Є в складі пристрою |
| Перевантаження й коротке замикання | Забезпечують надструмові пристрої; саме ПЗВ їх не замінює | Є в складі пристрою |
| Склад захищених груп | Залежить від схеми: можливий спільний ПЗВ для кількох груп | Визначається схемою; можливий окремий пристрій для конкретної групи |
| Локалізація відключення | При спільному ПЗВ можуть вимкнутися кілька груп | При окремому груповому пристрої відключення локалізується його групою |
| Встановлення причини | Враховують, який окремий пристрій спрацював | Враховують модель, індикацію та результати перевірки |
| Координація компонентів | Потрібно узгодити ПЗВ і надструмовий захист | Комбіновані функції не скасовують узгодження з лінією та рештою установки |
Це порівняння функцій, а не рейтинг брендів. Жодна схема не виправдовує роботу з несправною ізоляцією або невідповідним кабелем. Диференційний захист є частиною безпеки, а не гарантією від будь-якого ураження струмом.

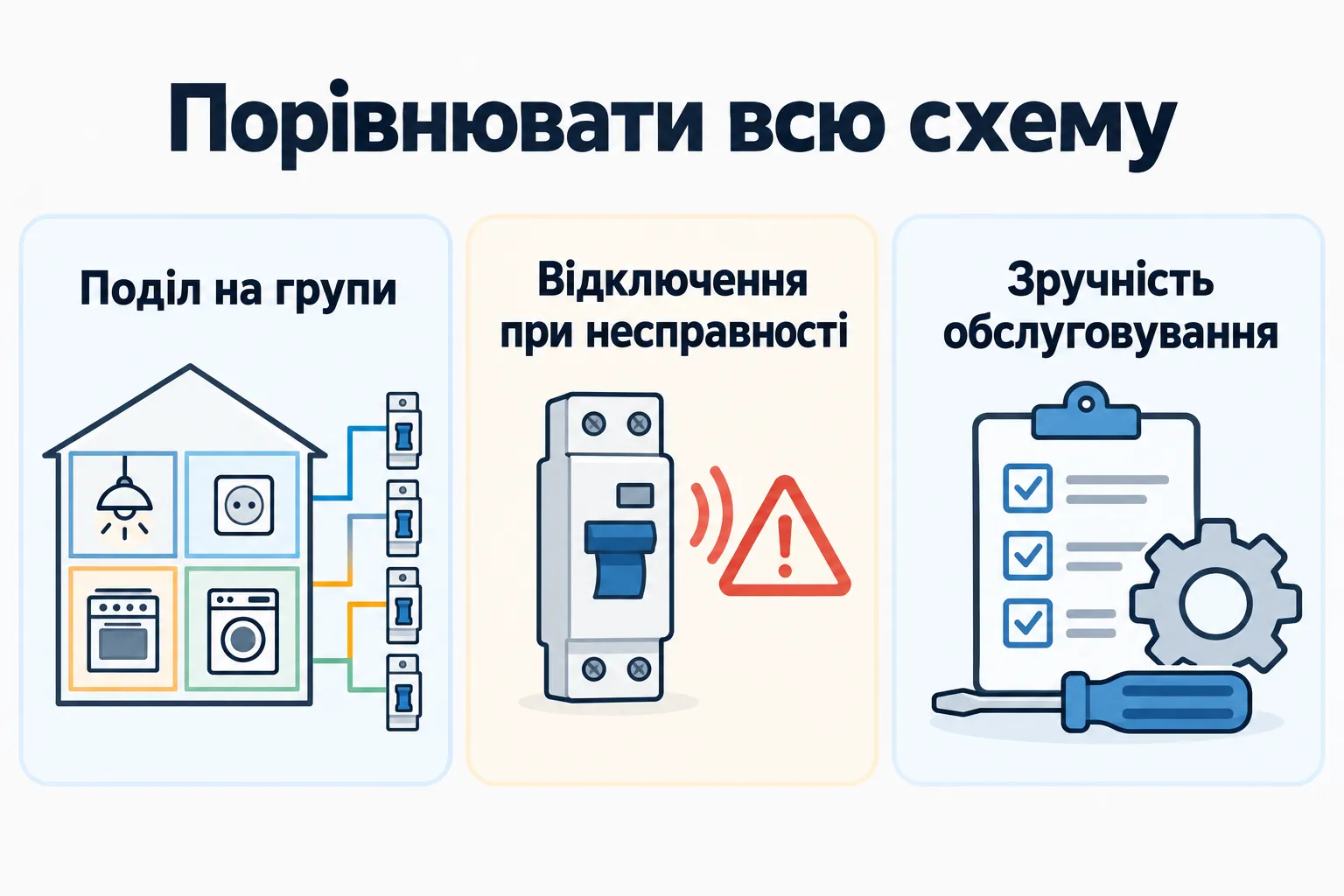

Один ПЗВ на кілька груп чи дифавтомат на кожну
Спільний ПЗВ може обслуговувати кілька груп, якщо схема правильно спроєктована й погоджена з пристроями захисту. При несправності однієї групи диференційне відключення може знеструмити всі групи за цим ПЗВ. Для власника це означає ширший наслідок однієї події.
При окремих групових дифавтоматах можна краще локалізувати відключення за належної схеми. Це може бути зручним, коли важливо відокремити холодильник, освітлення, робоче місце або зовнішню лінію. Проте сама кількість пристроїв не гарантує правильності: помилки нейтралей можуть порушити роботу будь-якого варіанта.
Hager також описує додавання витоків різних приладів. Тому спільну групу оцінюють за реальним складом обладнання, а не тільки за сумою паспортної потужності. Якщо захист уже вимикається, спочатку потрібна діагностика ПЗВ або дифавтомата, а не заміна схеми для приховування симптому.
Місце, діагностика й обслуговування
Місце в щиті. Порівнюйте габарити конкретних моделей і весь склад схеми, включно зі з’єднаннями, шинами та резервом. Вважати всі дифавтомати однаково компактними або всі ПЗВ однаково широкими не можна.
Діагностика. Роздільні пристрої можуть підказати, яка функція спрацювала. Для дифавтомата така підказка залежить від передбаченої виробником індикації. Колір важеля або індикатора не можна трактувати за інструкцією іншої моделі.
Обслуговування. Важливі доступність документації, сумісні компоненти, маркування груп та можливість безпечного відключення. Після заміни потрібно зберегти параметри й результати перевірок. Самостійне переставляння пристроїв або нейтралей у щиті небезпечне.
Вартість порівнюють для повної погодженої схеми: пристроїв, робіт і перевірок. Без актуальної пропозиції для конкретного об’єкта не можна стверджувати, що один варіант завжди дешевший.

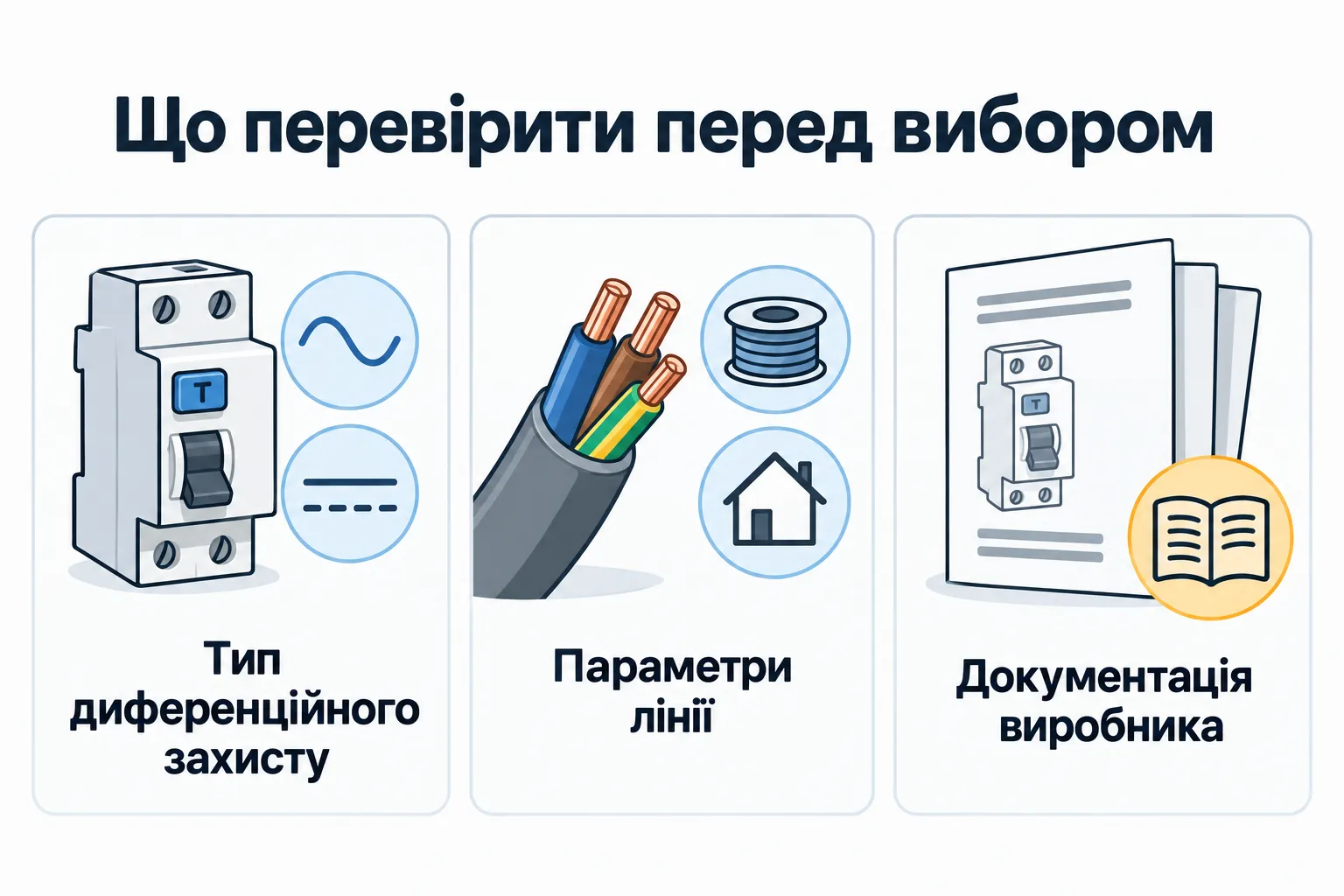

Які параметри порівнювати
| Параметр | Що уточнити |
|---|---|
| Робочий номінал | Відповідність навантаженню, лінії та координації пристроїв |
| Диференційний параметр | Призначення захисту та вимоги конкретної установки |
| Тип диференційної функції | Які форми струму може розпізнавати пристрій і що вимагає обладнання |
| Надструмова характеристика | Для автомата або дифавтомата — робочий режим, пуск і умови відключення |
| Параметри короткого замикання | Відповідність фактичному місцю встановлення та документації |
| Полюси, живлення, схема | Відповідність системі живлення та виробнику |
| Сумісність і теплові умови | Шини, клеми, монтаж у щиті та допустимі умови |
Hager розрізняє, наприклад, типи AC та A за формами диференційного струму, на які вони реагують. Це пояснення технічної різниці, а не автоматична рекомендація для всього житла. Вибір типу роблять за складом обладнання та застосовними вимогами конкретного проєкту.
Окремо перевіряють надструмову частину. Деталі узгодження кабелю й захисту наведено у посібнику з вибору автомата.
Що вибрати для різних задач
Квартира. Почніть зі складу груп і наслідків відключення. Потрібно розуміти, чи одна несправність залишить без світла та живлення всі приміщення, і як організовано обслуговування.
Приватний будинок. Окремо оцінюють вуличні лінії, гараж, насос та інші допоміжні споживачі. Волога й довжина ліній потребують врахування, а не перенесення типової квартирної схеми.
Невеликий бізнес. Важливі групи, від яких залежить робота закладу, тривалі режими обладнання та безпечне відновлення після відключення. При цьому безперервність роботи не є підставою обходити захист.
Попросіть електрика запропонувати обґрунтовані варіанти й пояснити межі відключення, параметри та спосіб перевірки кожного. Це корисніше, ніж порівнювати два пристрої без схеми.
Типові помилки
- Встановлювати тільки ПЗВ без узгодженого надструмового захисту.
- Плутати робочий номінал з диференційним параметром.
- Вважати, що більше пристроїв автоматично означає правильний монтаж.
- Змішувати нейтралі груп або створювати випадкові з’єднання N і PE.
- Обирати параметри для припинення спрацювань без діагностики.
- Вважати натискання TEST повною перевіркою установки.
Узгоджений електрощиток має схему, підписи, паспорти та результати доречних перевірок. Вибір ПЗВ чи дифавтомата є частиною цього рішення.
Пов’язані матеріали: Чому вибиває автомат: причини та безпечна діагностика.
Часті запитання
Чим відрізняється ПЗВ від дифавтомата?
ПЗВ має диференційну функцію та потребує надструмового захисту. Дифавтомат поєднує обидві функції.
Чи можна комбінувати ПЗВ і дифавтомати в одному щитку?
Таке компонування можливе в погодженій схемі. Потрібні правильні параметри, розподіл груп і нейтральних з’єднань, а не довільне додавання пристроїв.
Що ставити першим: ПЗВ чи автомат?
Порядок і координацію визначають за схемою та інструкціями конкретних пристроїв. Універсальна монтажна послідовність без цих даних непридатна.
Чи можна обійтися тільки ПЗВ?
ПЗВ саме по собі не замінює захист від перевантаження та короткого замикання. Потрібна погоджена схема з надструмовими пристроями.
Як зрозуміти причину спрацювання дифавтомата?
Використовують передбачену виробником індикацію та електричну діагностику. Саме положення важеля не доводить, яка функція спрацювала.
