Схема підключення ПЗВ має показувати робочі провідники захищеного кола, узгоджений надструмовий захист і правильний розподіл нейтралей. ПЗВ не замінює автомат від перевантаження та короткого замикання. Конкретні клеми, напрям живлення й монтажні вимоги беруть з інструкції відповідної моделі.
Це пояснення принципової логіки для розуміння проєкту та приймання роботи. Монтаж у щиті, перевірка системи живлення й вимірювання належать до роботи кваліфікованого електрика. Схема з іншого пристрою не є інструкцією до вашого ПЗВ.
Що робить ПЗВ і чого воно не замінює
ПЗВ порівнює струми у робочих провідниках кола. Різниця може означати, що частина струму проходить поза нормальним шляхом повернення. Пристрій забезпечує диференційну функцію за своїми параметрами. Принцип пояснює технічна довідка Hager.
Звичайне ПЗВ, RCCB, не має власної надструмової функції MCB. Довідка Hager пояснює відмінність між RCCB і RCBO. Для RCCB потрібна координація з відповідним захистом від перевантаження та короткого замикання. Конкретне рішення залежить від схеми та документації.
Робочий номінал ПЗВ і його диференційний параметр виконують різні ролі. Зміна одного не замінює правильного вибору іншого. Якщо потрібні обидві функції в одному пристрої, розглядають дифавтомат; відмінності наведено в порівнянні ПЗВ і дифавтомата.

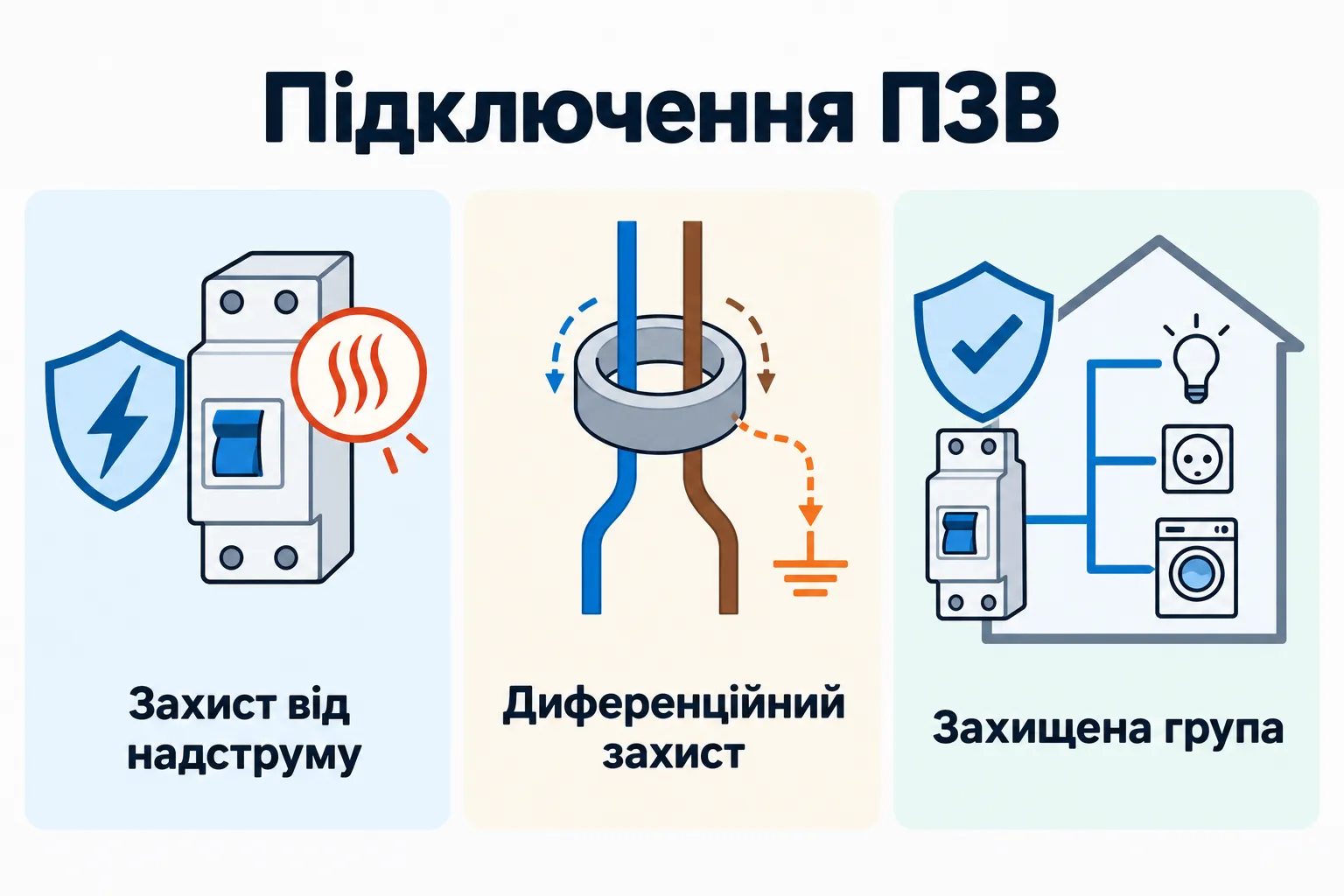

Логіка схеми підключення
| Елемент логіки | Що має бути зрозуміло зі схеми |
|---|---|
| Робочі провідники кола | Які провідники живлять захищене навантаження і належать відповідному ПЗВ |
| Диференційний контроль | Робочі струми захищеного кола враховуються відповідним пристроєм |
| Надструмовий захист | Які пристрої захищають кабелі й узгоджені з ПЗВ |
| Нейтраль захищеної групи | Її повернення належить своїй групі, без випадкового змішування з іншою |
| Захисний провідник | Його окрема захисна функція та правильний зв’язок із системою установки |
У спрощеному поясненні робочі провідники захищеного кола належать одному диференційному контуру. Захисний PE має іншу функцію й не використовується як робочий шлях повернення струму. Це логіка контролю, а не карта монтажних перемичок.
Для однофазної та багатофазної установки кількість провідників і полюсів відрізняється. Конкретну схему визначають за системою живлення та паспортом пристрою. Не можна переносити номери клем, місце нейтралі чи напрям подачі живлення з довільної картинки.
Якщо в установці є резервне джерело, схему оцінюють для всіх передбачених режимів. Відключення однієї групи не завжди означає відсутність усіх можливих джерел напруги всередині щита.
ПЗВ на одну чи кілька груп
ПЗВ може належати окремій групі або обслуговувати кілька груп у погодженій схемі. У другому випадку потрібно визначити надструмовий захист кожної лінії та координацію самого ПЗВ. При диференційній несправності відключення може охопити всі групи за спільним пристроєм.
При плануванні враховують сумарні витоки обладнання, наслідки відключення та зручність діагностики. Hager описує витоки фільтрів і додавання витоків кількох приладів як чинники, що можуть впливати на спрацювання.
Для квартири важливо, які приміщення залишаться без живлення. Для будинку окремо оцінюють зовнішні лінії й допоміжні споживачі. Для бізнесу — групи, від яких залежить робочий процес. Підбір не зводиться до «один пристрій на все, щоб дешевше».

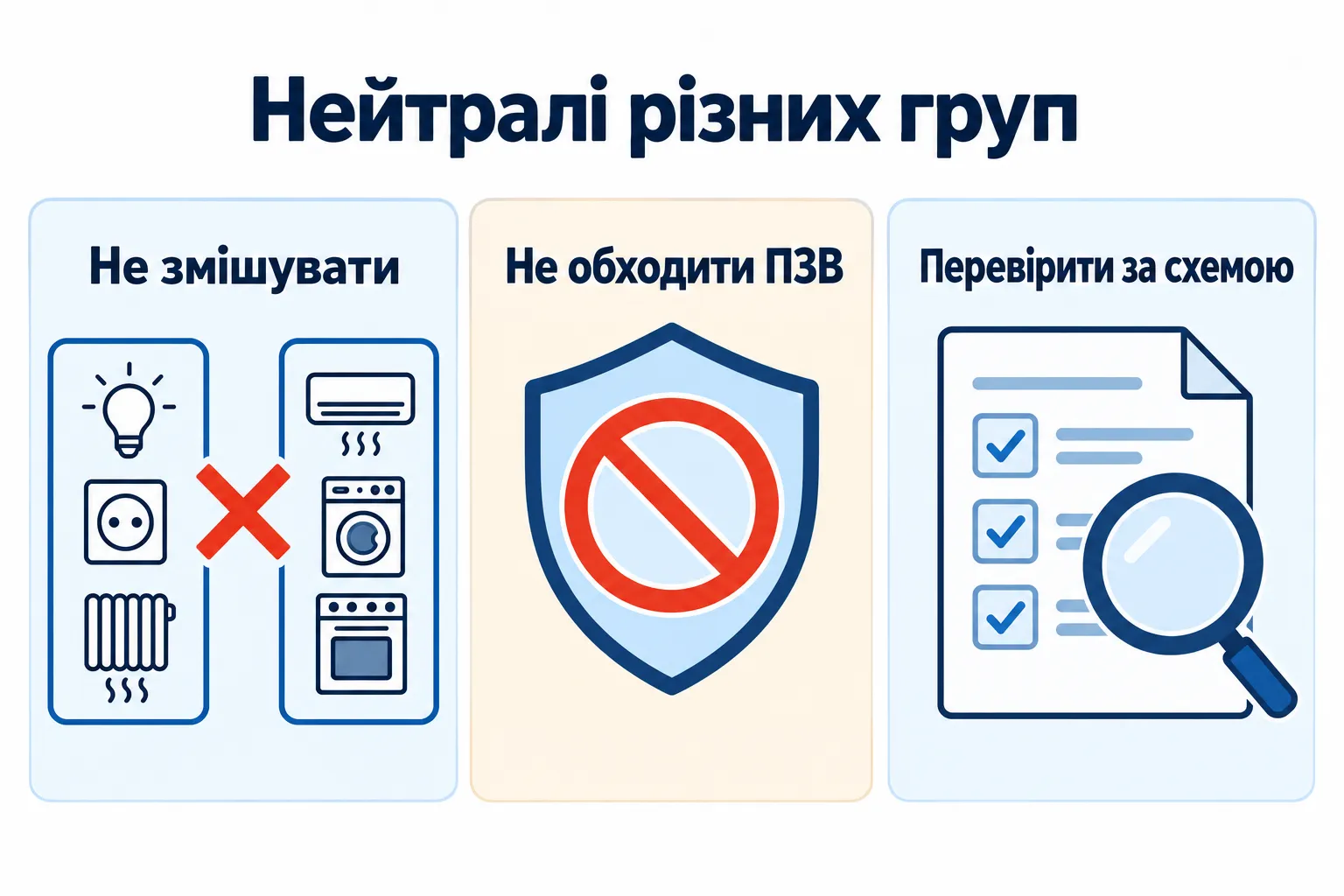

N і PE: чому не можна змішувати провідники
N — робоча нейтраль; PE — захисний провідник. Їх різні функції мають бути відображені у проєкті. Випадкове поєднання або перенесення нейтралей між групами може змінити шлях струму й порушити роботу диференційного захисту.
Hager називає переплутані та поєднані нейтралі причинами небажаних відключень. Якщо ПЗВ почало спрацьовувати після перероблення щита, перевіряють саме схему та фактичні з’єднання. Від’єднання PE для припинення відключення є небезпечним приховуванням проблеми.
У старій установці не можна створювати «заземлення» довільною перемичкою або проводом до труби. Спочатку потрібно встановити систему живлення та умови модернізації. ПЗВ не відновлює відсутній чи несправний захисний провідник і не скасовує перевірки установки.
Що обирають до монтажу
- Модель і функції пристрою, придатні для конкретної схеми.
- Робочий номінал та координацію з надструмовим захистом.
- Диференційний параметр і тип відповідно до обладнання та проєкту.
- Полюси й вимоги до живлення та підключення.
- Сумісність клем, провідників і шин.
- Корпус, умови встановлення й можливість безпечного обслуговування.
Паспорт має бути саме від обраного пристрою. Позначення «ПЗВ» не підтверджує однакові клеми чи однакові монтажні умови для всіх моделей. Не задавайте зусилля затягування, перетин або кількість провідників у клемі за загальною статтею.
Загальну логіку надструмового підбору пояснює вибір автоматичного вимикача. Номінал не збільшують для приховування регулярних відключень.
Що перевіряє електрик перед подачею живлення
Фахівець організовує безпечне відключення, встановлює всі можливі джерела живлення та перевіряє фактичну схему. Огляд охоплює робочі й захисні провідники, розподіл нейтралей, стан кабелів, клеми та сумісність з’єднань.
Потрібні доречні для цієї установки вимірювання та функціональні перевірки. До них можуть входити ізоляція, захисні провідники, параметри відключення й робота диференційного пристрою. Конкретний перелік визначають за схемою, обладнанням і застосовними вимогами.
Кнопка TEST перевіряє передбачену виробником функцію пристрою, але не є повним випробуванням установки. Успішне натискання не підтверджує автоматично правильність усіх нейтралей, стан ізоляції або захисного провідника.

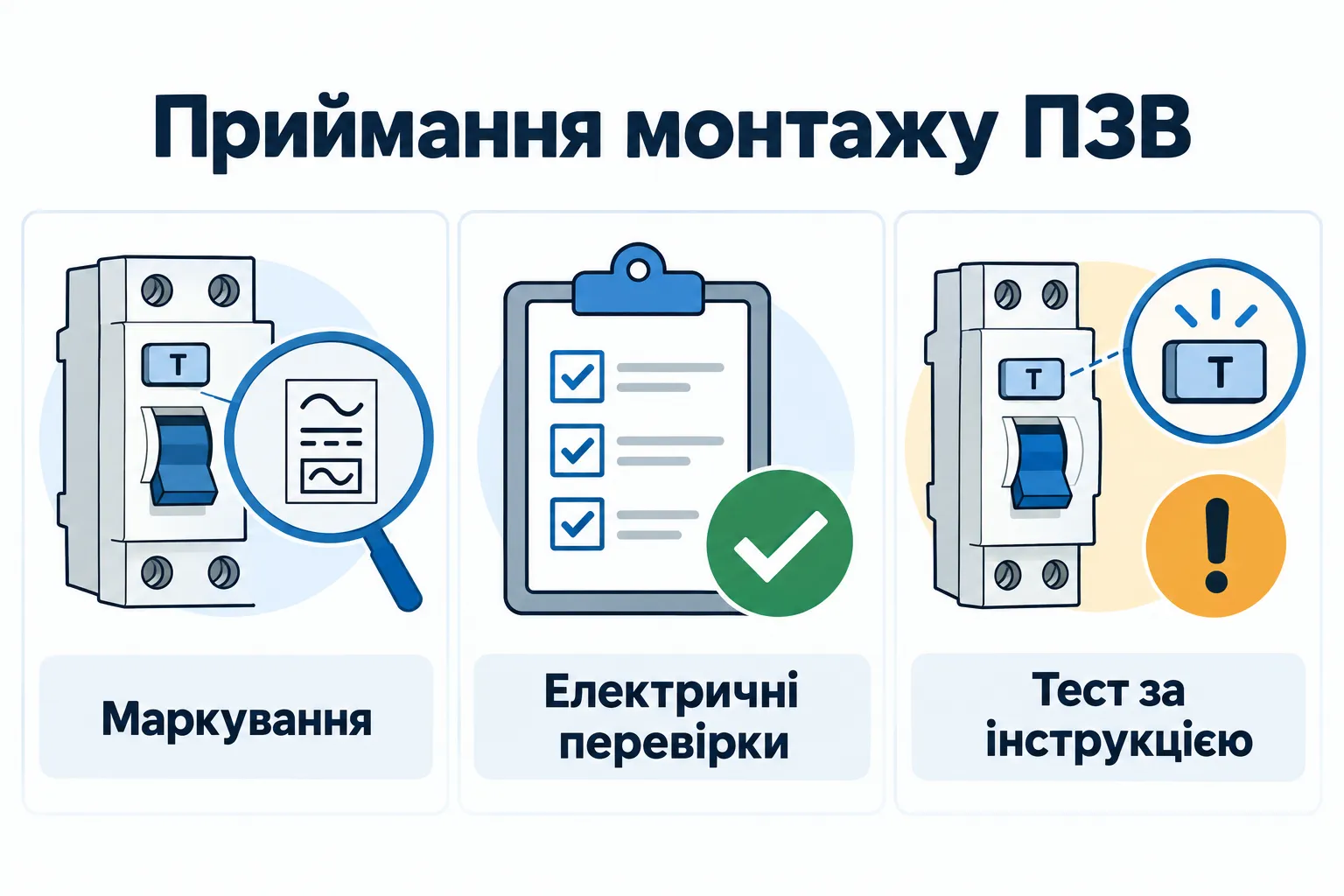

Приймання та експлуатація
| Що отримати | Для чого |
|---|---|
| Актуальну схему й назви груп | Знати межі захисту та відключення |
| Модель і паспорт ПЗВ | Мати правильні інструкції експлуатації |
| Пояснення координації захисту | Розуміти, які пристрої відповідають за надструм |
| Результати доречних перевірок | Підтвердити виконану роботу, а не тільки наявність живлення |
| Порядок дій за спрацювання | Безпечно припинити використання й звернутися до майстра |
Штатні перевірки TEST виконують за інструкцією моделі та безпечних умов. За вологи, запаху гару чи відомої несправності не експериментують із перемиканнями. Якщо захист регулярно спрацьовує, потрібна діагностика причин.
Зберігайте документацію разом зі схемою електрощита. Після зміни груп або обладнання схему й підписи актуалізують.
Пов’язані матеріали: Чому вибиває автомат: причини та безпечна діагностика.
Часті запитання
Що показує схема підключення ПЗВ?
Межі захищеного кола, робочі провідники, надструмовий захист і розподіл нейтралей. Монтажні клеми та вимоги визначають за документацією конкретної моделі.
Чи ПЗВ забезпечує захист від перевантаження?
Звичайне ПЗВ, RCCB, не замінює надструмовий захист. Потрібна координація з відповідними пристроями; дифавтомат поєднує обидві функції.
Чому ПЗВ спрацьовує після неправильного підключення нуля?
Робочий струм може повертатися поза відповідним диференційним контуром. Причину встановлюють перевіркою схеми, а не переставлянням проводів навмання.
