Перевірити заземлення в розетці — означає підтвердити безперервність захисного провідника PE та працездатність системи захисту при пошкодженні. Наявність металевих контактів, жовто-зеленого дроту або одного показу мультиметра цього не доводить. Власник може помітити зовнішні дефекти й підготувати інформацію; електричні перевірки та висновок виконує кваліфікований електрик.
Якщо від корпусу техніки, крана чи захисного контакту вже відчували струм, не повторюйте дотик і не вставляйте щупи в розетку. Припиніть користування. Знеструмте підозрілу лінію доступним штатним вимикачем лише за безпечного доступу. Вода, запах гару, дим або пошкоджена розетка — підстава одразу зупинити використання й звернутися до фахівця.
Що насправді потрібно перевірити
Захисний контакт розетки має бути частиною визначеного шляху PE. Під час пошкодження захисний провідник працює разом із пристроями відключення. Electrical Safety First пояснює заземлення через захисний шлях струму та відключення пошкодженої ділянки. Перевірка лише наявності напруги не охоплює цієї задачі.
Потрібні відповіді на кілька питань: чи правильно визначений провідник, чи немає обриву, чи придатні з’єднання і чи забезпечено потрібний спосіб відключення. Паралельно враховують стан ізоляції та захисних апаратів. Навіть справний PE не робить безпечним прилад із невиправленою несправністю.
Для приватного будинку перевірка зовнішнього заземлювача та перевірка PE розетки — пов’язані, але різні частини роботи. Низький опір електрода в ґрунті сам по собі не виключає обрив захисної жили всередині кімнати.
Що власник може помітити без вимірювань
Не знімаючи кришки й не торкаючись контактів, можна помітити тріщини, сліди підгоряння, розхитаний корпус, вологу та пошкодження вилки або шнура. Це ознаки для припинення користування, а не спосіб перевірити PE. Відсутність зовнішніх дефектів теж не є підтвердженням справності.
Підготуйте історію точки: коли її встановили, чи міняли проводку, чи після ремонту з’явилися проблеми, яке обладнання використовувалося. Не проводьте серію пробних увімкнень, щоб уточнити симптом. Для діагностики корисний опис уже поміченого, а не повторне створення небезпечної ситуації.
- Адреса й конкретне місце розетки.
- Що змінювали перед появою проблеми.
- Який прилад працював і що вже сталося.
- Чи була вода, запах, нагрів або спрацювання захисту.
- Наявні схема та попередні результати перевірок.
Як перевірити заземлення в розетці мультиметром: межі методу
Один замір напруги не підтверджує якість захисного шляху. Мультиметр вимірює певну величину в конкретних умовах, а не видає загальний висновок «заземлення справне». Висновок залежить від схеми, режиму приладу, точки відліку та інших перевірок. Навіть правдоподібне показання може не відповідати на питання про автоматичне відключення при пошкодженні.
У режимі опору або прозвонювання електричні з’єднання перевіряють лише в належно підготовленій і знеструмленій установці. Вимкнений важіль сам по собі не є підтвердженням відсутності напруги. Підготовка до випробування та перевірка відсутності напруги — робота фахівця; ця стаття не пропонує власнику розбирати розетку.
Професійний підхід до перевірки безперервності захисних провідників описано в IAEI. Там враховують малий опір, вимірювальні проводи та паралельні шляхи. Від’єднання захисних з’єднань у працюючій установці прямо названо небезпечним. Тому інструкція «торкніться двох контактів щупами» не є повною перевіркою заземлення.
Не перемикайте мультиметр у режим струму для підключення між контактами розетки. Не використовуйте саморобну лампу між фазою та PE. Такі експерименти створюють небезпеку ураження, короткого замикання й пошкодження приладу.
Розетковий тестер, індикатор і TEST: що вони доводять
Можливості розеткового тестера залежать від конкретної моделі. Його індикатори потрібно тлумачити за інструкцією виробника та в межах переліку дефектів, які він здатний виявляти. Не переносіть можливості професійного вимірювача на простий прилад із кількома лампочками.
Індикаторна викрутка або безконтактний індикатор не вимірює опір захисного шляху й не підтверджує його безперервність. Реакція індикатора на захисному контакті потребує з’ясування причини; ігнорувати її чи робити висновок про безпечність за одним індикатором не слід.

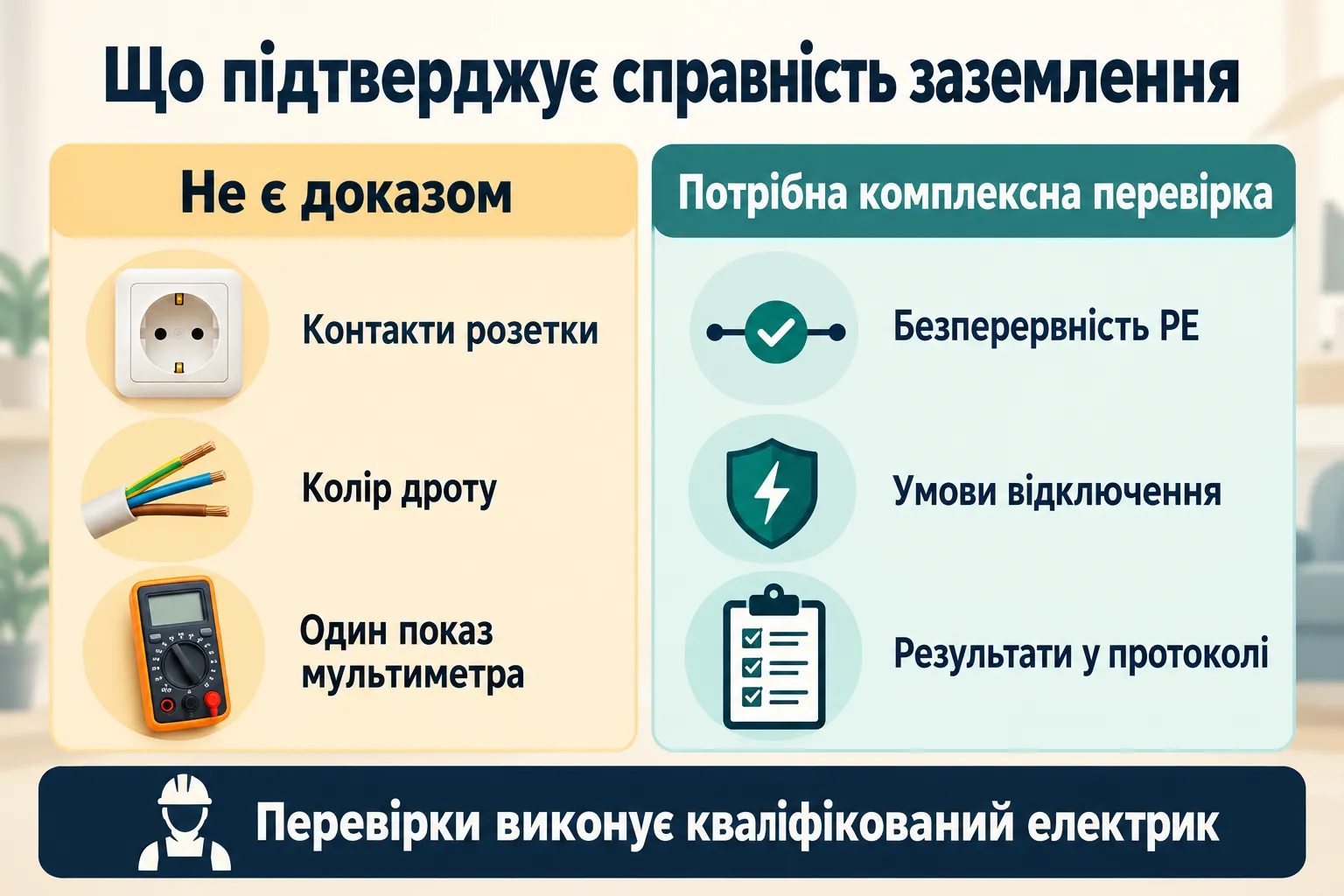

| Спосіб | Межі висновку |
|---|---|
| Зовнішній огляд | Видимі дефекти; підключення PE не підтверджує |
| Колір жили | Підказка для фахівця; справність не доводить |
| Один показ мультиметра | Лише виміряна величина в конкретних умовах |
| Простий розетковий тестер | Лише можливості, заявлені для моделі |
| Кнопка TEST ПЗВ | Функціональна перевірка пристрою, не всієї лінії |
| Комплекс перевірок фахівця | Висновок щодо конкретної точки та захисту |
TEST на ПЗВ використовують за інструкцією виробника в справній установці. Після небезпечного спрацювання або підозри на несправність не потрібно подавати напругу лише заради тесту. Якщо ПЗВ або дифавтомат спрацьовує, це окрема задача діагностики. Натискання TEST не перевіряє кожне з’єднання PE.
Які перевірки виконує електрик
Безперервність PE
Фахівець встановлює, який провідник є захисним, звідки він приходить і чи має потрібна точка надійний зв’язок із системою. Методика повинна враховувати схему установки та можливі паралельні з’єднання. Інакше прилад може показати зв’язок через інший шлях, а дефект потрібної ділянки залишиться.
Результат оцінюють щодо конкретного провідника, його довжини, перерізу та з’єднань. Формула «прилад пищить — усе добре» не замінює вимірювання й професійного висновку.
Автоматичне відключення й захист
Далі перевіряють, чи придатна система для відключення пошкодженої ділянки. Склад випробувань визначають за фактичною системою: можуть бути потрібні оцінка петлі пошкодження, перевірка характеристик заземлювального пристрою та інструментальні випробування ПЗВ. Це різні вимірювання; їх не слід підмінювати одним числом між двома контактами.
Значення для порівняння беруть із застосовних вимог, проєкту й документації обладнання. Універсального побутового порогу, який можна без обстеження застосувати до всіх квартир, ця стаття не встановлює.
Запис результатів
Попросіть указати адресу точки, вид перевірки, прилад, отримане значення, критерій оцінки та висновок. Якщо частина мережі була недоступна, це має бути зафіксовано. Запис «усе нормально» без переліку перевірених точок складно використати при наступному ремонті.
Чому на заземленні є напруга
Безпечної універсальної відповіді за одним показом немає. Можливі помилка підключення, пошкодження захисного шляху, несправність обладнання або особливості методу вимірювання. Ці варіанти потребують різних перевірок. Не слід самостійно вирішувати, що це «лише наведення», і продовжувати користування.
Якщо вже було ураження струмом, пріоритет — припинення користування та знеструмлення за безпечного доступу. Ознаки витоку струму або струму від корпусу пральної машини не можна перевіряти рукою. Не замикайте PE на N, щоб прибрати показ індикатора.
Що робити, якщо немає заземлення в розетці
Не користуйтеся цією точкою для обладнання, яке за документацією потребує справного захисного приєднання, доки проблему не усунуто. Перехідник, трійник або подовжувач не створює відсутнього PE. Відсутність захисного контакту та обрив уже прокладеної жили — різні ситуації.
Якщо дефект локальний, відновлюють потрібну ділянку з перевіркою результату. Якщо у квартирі або будинку немає придатного захисного шляху, потрібне обстеження вводу та план модернізації. Власник не повинен самостійно брати «землю» з випадкової шини, труби чи сусідньої квартири.
Чекліст приймання перевірки
- Перевірена саме потрібна розетка, а не лише ввідний щит.
- Пояснено джерело та стан PE.
- Вказано, чим підтверджені безперервність і умови захисту.
- За потреби перевірені ПЗВ та ізоляція.
- Надані результати з критеріями оцінки й обмеженнями.
- Усунені дефекти перевірені повторно.
Для замовлення достатньо сформулювати задачу так: «Потрібна перевірка захисного провідника й умов відключення в конкретній розетці з документуванням результатів». Це дає корисніший результат, ніж прохання лише поміряти напругу між контактами.
Автор: Богдан Гнатюк. Матеріал пояснює межі методів, а не навчає вимірювань у розетці під напругою. Зарубіжні джерела описують загальні принципи; нормативні критерії для української установки визначають окремо.
