Як знайти коротке замикання в проводці — питання, яке зазвичай з’являється не від хорошого життя. Спочатку “клац” у щитку, потім темрява, потім власник стоїть біля автомата й думає: “Може, ще раз увімкнути?”. Не треба. Якщо автомат вибиває без навантаження або одразу після вмикання лінії, це може бути коротке замикання в кабелі, розетці, розподільчій коробці, щитку або несправному приладі.
У цій статті я поясню покроково, як безпечно звузити місце несправності: спочатку відрізнити проводку від побутового приладу, потім перевірити розетки, подовжувачі, видимі контакти, а вже після цього говорити про мультиметр, режим прозвонки, омметр і перевірку опору. Без героїзму під напругою. Електрика любить порядок, а не “я тільки швиденько торкнусь”.
Якщо потрібне загальне пояснення причин, ознак і небезпеки КЗ, дивіться базову статтю про коротке замикання. Тут фокус саме на практичній діагностиці: як знайти коротке замикання, коли вибиває автомат без навантаження, і що реально може перевірити власник квартири або будинку без ризику для життя.
Спочатку визначте: проблема в проводці чи в приладі
Пошук короткого замикання треба починати не з мультиметра і не з розбирання щитка, а з простого питання: автомат вибиває сам по собі чи тільки з конкретним приладом? Це одразу ділить діагностику на два різні сценарії.
Якщо автомат вибиває тільки тоді, коли ви вмикаєте чайник, пральну машину, бойлер, пилосос або подовжувач, дуже ймовірно, що винен саме цей прилад. Якщо ж усі вилки витягнуті з розеток, а автомат все одно не тримається — підозра переходить на проводку: кабель у стіні, розетку, розподільчу коробку, клему або щиток.
| Ситуація | Ймовірна причина | Що робити |
|---|---|---|
| Автомат вибиває тільки з конкретним приладом | Несправний прилад, шнур, вилка або подовжувач | Не вмикати цей прилад, перевірити його окремо |
| Автомат вибиває без усіх приладів | Коротке замикання в проводці, розетці, коробці або щитку | Знеструмити лінію, не вмикати повторно без діагностики |
| Вибиває після дощу або у вологу погоду | Волога у вуличній розетці, світильнику, коробці або кабелі | Вимкнути лінію, перевірити зовнішні точки |
| Вибиває ПЗВ/дифавтомат | Можливий витік струму, пробій на корпус або волога | Перевірити прилади з ТЕНами, вологі зони, заземлення |
З практики: половина “страшних коротких замикань у стіні” виявляється старим подовжувачем, дешевим трійником або пральною машиною з пробитим ТЕНом. Тому спочатку прибираємо все зайве. Стіни ламати завжди встигнете. Хоча краще не доводити до цього.
Як швидко перевірити, чи винен прилад
- Вимкніть автомат проблемної лінії.
- Витягніть з розеток усі прилади, зарядки, подовжувачі, фільтри, трійники.
- Огляньте вилки та шнури: чи немає оплавлення, тріщин, запаху гару.
- Увімкніть автомат без навантаження.
- Якщо автомат тримається — підключайте прилади по одному.
- Якщо при підключенні одного приладу автомат знову вибиває — цей прилад головний підозрюваний.
Не тестуйте підозрілий прилад через інший старий подовжувач. Це як перевіряти, чи тече кран, через діряве відро. Підключайте тільки до справної розетки й без зайвих перехідників.
Безпечний алгоритм пошуку короткого замикання
Цей алгоритм — для базової побутової діагностики. Він не передбачає роботу під напругою, розбирання щитка “на живу”, скручування проводів або перевірки методом “а давайте замкнемо й подивимось”. Так не роблять. Принаймні ті, хто хоче залишитися з бровами.
Пошук КЗ починається не з мультиметра, а з вимкненого автомата.
Крок 1. Вимкнути проблемну лінію
У щитку вимкніть автомат тієї лінії, де виникла проблема. Якщо щит не підписаний і незрозуміло, який автомат за що відповідає, краще вимкнути ввідний автомат. Так, буде темно. Зате не буде сюрпризів у вигляді фази на клемі, яку ви вважали знеструмленою.
Після вимкнення автомата перевірте індикатором напруги, чи справді немає фази в розетці, коробці або на клемах. Індикатор не дає повної діагностики, але як перший контроль безпеки він потрібен.
Крок 2. Від’єднати всі прилади
Витягніть усі вилки з розеток на проблемній лінії. Саме витягніть, а не просто вимкніть кнопкою. Зарядки, блоки живлення, телевізори, комп’ютери, бойлер, пральна машина, холодильник, подовжувачі, трійники — усе має бути від’єднане.
Це важливо, бо підключена техніка може давати хибні покази при прозвонці. Потім ви будете шукати коротке замикання в кабелі, а насправді мультиметр бачить електроніку всередині блока живлення або лампи.
Крок 3. Оглянути розетки, вилки, подовжувачі
Перш ніж брати мультиметр, подивіться очима й понюхайте носом. Так, звучить просто, але в роботі електрика це часто економить пів години. Оплавлена розетка, чорна вилка або запах горілого пластику інколи говорять більше, ніж будь-яка теорія.
- Чи немає запаху горілої ізоляції?
- Чи не потемнів пластик розетки?
- Чи не грілася вилка?
- Чи не хитається розетка в коробці?
- Чи немає тріщин у подовжувачі?
- Чи не видно слідів іскор біля контактів?
- Чи не потрапляла вода в розетку або світильник?
Якщо бачите оплавлення або запах гару — не вмикайте цю лінію повторно. Тут уже не “перевірка”, а ремонт.
Крок 4. Увімкнути автомат без навантаження
Коли всі прилади від’єднані, можна обережно увімкнути автомат. Якщо він тримається — ймовірно, проблема була в одному з приладів, подовжувачі або вилці. Якщо автомат одразу вибиває знову — підозра на проводку.
Важливо: не клацайте автоматом багато разів поспіль. Якщо він одразу вибиває, він робить свою роботу. Повторні вмикання можуть підпалити клему, розширити місце пробою або добити ізоляцію. Автомат — не кнопка “спробувати удачу”.
Крок 5. Поступово підключати споживачі
Якщо автомат тримається без навантаження, підключайте прилади по одному. Після кожного підключення дивіться, чи не спрацює автомат або ПЗВ. Якщо проблема повторюється на конкретному приладі — не використовуйте його до ремонту.
Найчастіші винуватці: бойлер, пральна машина, чайник, мікрохвильовка, старий холодильник, подовжувач, електроінструмент, зарядні пристрої низької якості.
Крок 6. Якщо автомат вибиває без навантаження — викликати електрика
Якщо всі прилади від’єднані, а автомат вибиває одразу, це вже не побутовий рівень. Можливе коротке замикання в стіні, розетці, коробці, щитку або кабелі. Тут потрібні вимірювання, розділення лінії на ділянки й розуміння схеми.

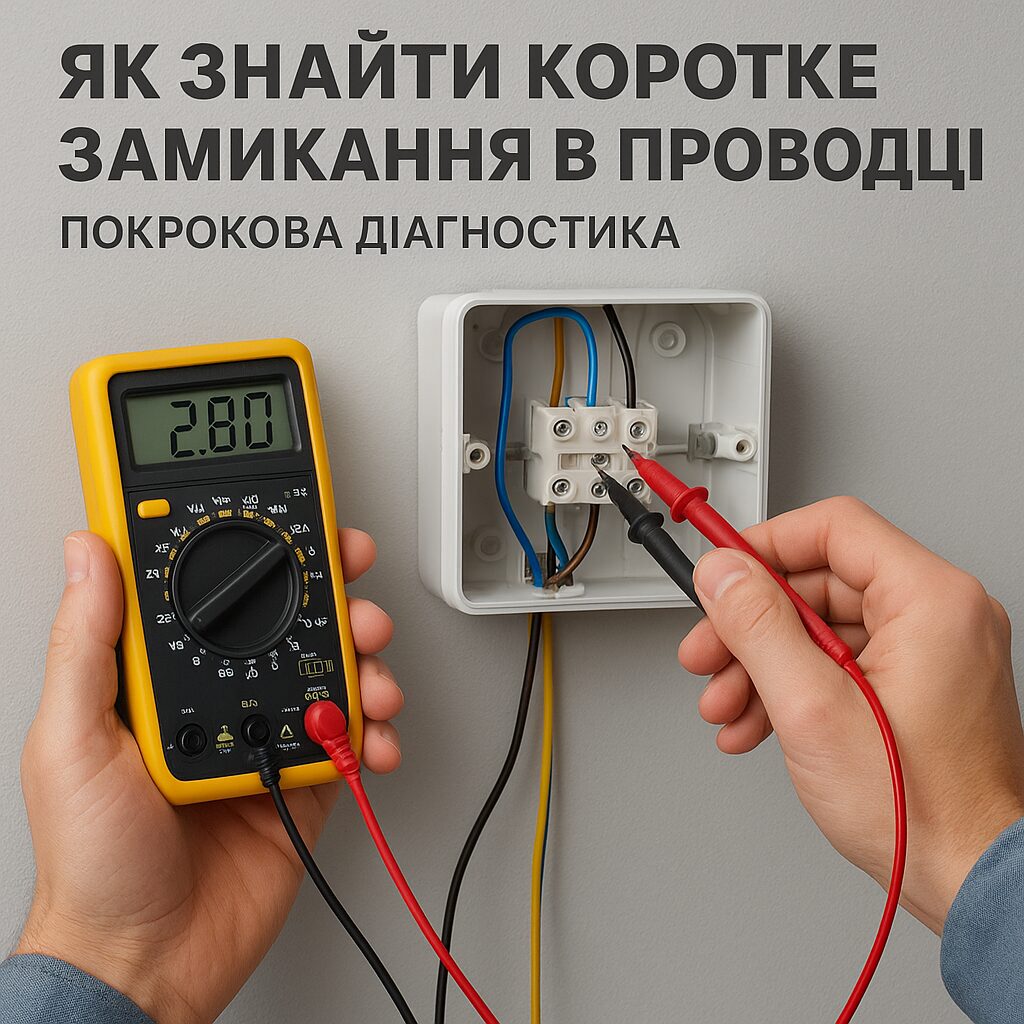

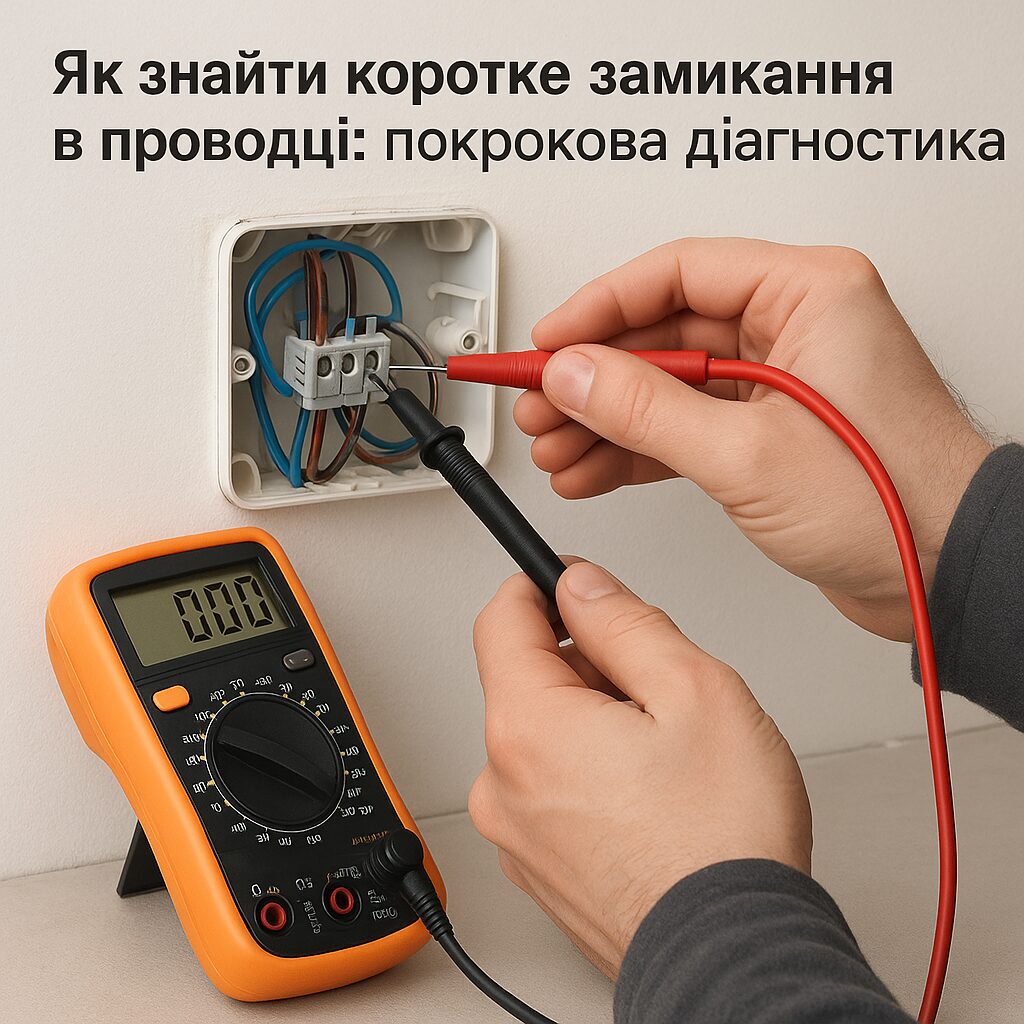

Як електрик шукає коротке замикання мультиметром

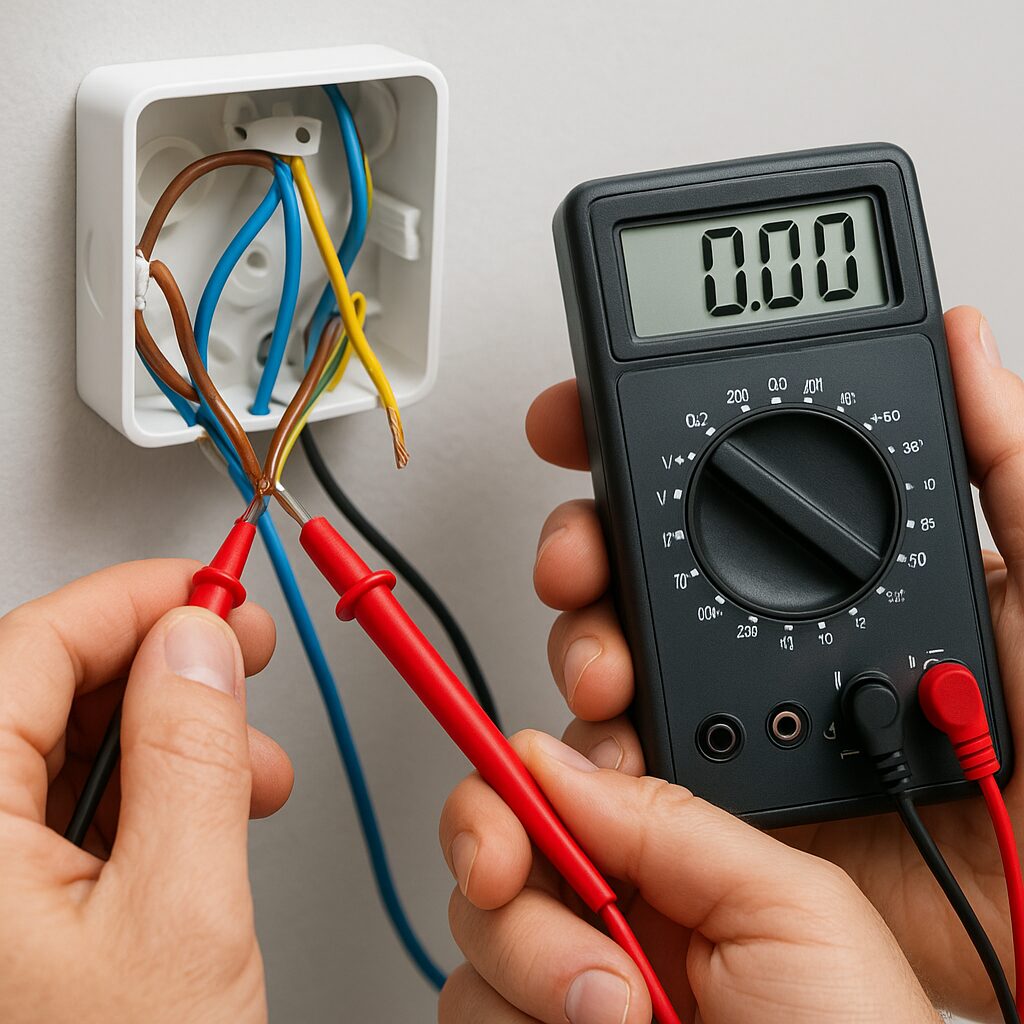

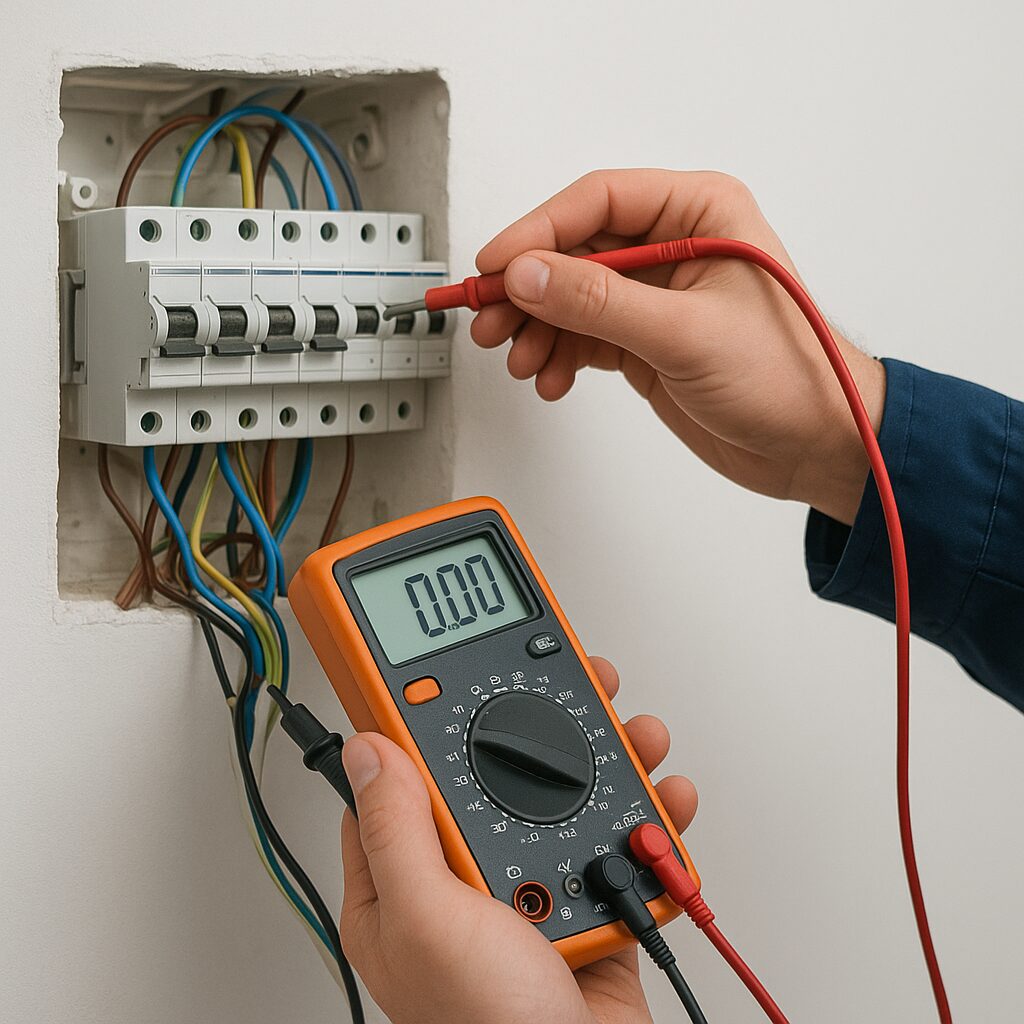

Як знайти КЗ мультиметром? У побутовій проводці електрик зазвичай не “шукає магію”, а перевіряє опір між жилами й поступово відсікає справні ділянки. Логіка проста: якщо між фазою і нулем або фазою і землею є майже прямий контакт на знеструмленій лінії без навантаження — це підозра на КЗ.
Але важливе правило: режим прозвонки або омметр використовують тільки на знеструмленій лінії. Якщо міряти опір там, де є 230 В, можна спалити мультиметр, отримати іскру або травму. Мультиметр — не амулет, він теж хоче жити.
Що перевіряють мультиметром
Після вимкнення автомата й від’єднання всіх приладів електрик перевіряє пари провідників:
- фаза — нуль: якщо є дуже низький опір або постійна прозвонка, можливе КЗ між робочими жилами;
- фаза — земля: якщо є низький опір, можлива пробита ізоляція або контакт фази із заземленням;
- нуль — земля: результат залежить від схеми мережі, тому його треба трактувати обережно;
- ділянка кабелю окремо: після від’єднання в коробці або розетці перевіряють конкретний відрізок лінії.
| Показ мультиметра | Що це може означати | Коментар |
|---|---|---|
| Постійний писк між фазою і нулем | Можливе коротке замикання | Спершу перевірити, чи все навантаження від’єднане |
| Дуже низький опір | Ймовірний прямий контакт між жилами | Потрібно ділити лінію на ділянки |
| Покази “плавають” | Можлива електроніка, волога, нестабільний контакт | Потрібна додаткова перевірка |
| Немає прозвонки | Явного КЗ на цій парі не видно | Це не виключає поганий контакт або витік ізоляції |
Як звужують місце несправності
Мультиметр не покаже стрілкою: “ось тут, за плиткою, винен саморіз”. Він допомагає логічно відсікти справні ділянки. Лінію умовно ділять на частини:
- від щитка до першої розподільчої коробки;
- від коробки до першої розетки;
- від першої розетки до наступної;
- окремо лінія освітлення або вимикача;
- окремо вулична лінія, бойлер, насос або пральна машина.
Від’єднали ділянку — перевірили опір. Якщо замикання зникло, значить проблема в щойно від’єднаному відрізку. Так і працює нормальний пошук короткого замикання: не вгадування, а поступове звуження.
У складних випадках електрик використовує не тільки мультиметр, а й тестер ізоляції, трасошукач, тепловізор, контрольне розділення ліній, перевірку щита й розподільчих коробок. Але для побутової статті головне зрозуміти принцип: шукаємо не “всю проводку”, а конкретну ділянку, де між жилами з’явився небезпечний контакт.
Чому не завжди можна знайти КЗ індикаторною викруткою
Індикаторна викрутка корисна, але вона не є повноцінним діагностичним інструментом. Вона показує наявність фази. І все. Вона не дає повної картини по нулю, землі, стану ізоляції, витоку струму або прихованому контакту між жилами.
Індикатором можна перевірити, чи є фаза в розетці, чи зникла вона після вимкнення автомата. Але відповісти на питання, де саме коротке замикання в кабелі, він не може. Це як шукати протікання води тільки по звуку крана: щось зрозуміти можна, але точний ремонт так не роблять.
| Інструмент | Що показує | Чого не показує |
|---|---|---|
| Індикаторна викрутка | Наявність фази | Опір, якість нуля, стан ізоляції, місце КЗ |
| Мультиметр | Напругу, опір, прозвонку | Точне місце пробою в стіні без розділення лінії |
| Тестер ізоляції | Стан ізоляції під випробувальною напругою | Потребує досвіду й правильного застосування |
| Трасошукач | Маршрут кабелю | Не завжди сам показує причину КЗ |
Індикаторна викрутка — це перший рубіж безпеки, а не повний діагноз. Якщо автомат вибиває без навантаження, потрібен мультиметр, розуміння схеми й перевірка лінії ділянками.
Типові місця, де ховається КЗ
У реальній роботі коротке замикання найчастіше ховається не там, де “логічно страшно”, а там, де роками грілося, мокло, хиталося або було зроблено “тимчасово”. А тимчасові рішення в електриці мають дивну властивість жити довше за нормальні.
Розетка після потрапляння води
Кухня, ванна, балкон, підвал, вулична розетка — зони ризику. Вода потрапляє в механізм, зменшує опір між контактами, з’являється витік або коротке замикання. Якщо автомат або ПЗВ вибиває після дощу, миття підлоги, протікання або конденсату — перевірку треба починати саме з вологих точок.
Стара скрутка в розподільчій коробці
Старі скрутки, особливо на алюмінії, часто окиснюються, слабшають і гріються. Ізоляція навколо стає крихкою, контакт чорніє, з’являється дуга. У якийсь момент фаза може торкнутися нуля або землі. Саме тому коробки — одне з перших місць для професійної перевірки.
Кабель після свердління
Якщо проблема почалася після монтажу полиці, кухні, кондиціонера, карниза, плінтуса або гіпсокартону — підозрюйте кабель у стіні. Саморіз міг пошкодити ізоляцію або жилу. Іноді автомат вибиває одразу, іноді — через час, коли ділянка нагрілась або в неї потрапила волога.
Коротке замикання в стіні не треба шукати перфоратором навмання. Спочатку електрик від’єднує ділянки в коробках і розетках, перевіряє їх окремо, визначає підозрілий відрізок, а вже потім розкриває конкретне місце.
Підгоріла клема в розетці або щитку
Погано затягнута клема гріється. Спочатку трохи. Потім сильніше. Потім пластик темніє, контакт слабшає ще більше, і з’являється іскріння. Якщо в розетці або щитку є запах гару, чорні клеми або оплавлення — це не косметика, а аварійна ознака.
Подовжувач або мережевий фільтр
Подовжувачі — чемпіони з прихованих проблем. Тонкий кабель, слабкі контакти, багато потужних приладів, пил, волога, тріщини корпусу. Якщо автомат вибиває при підключенні техніки через подовжувач — спочатку приберіть подовжувач із перевірки.
Бойлер і пральна машина
Бойлер і пральна машина часто дають не класичне КЗ, а витік струму через ТЕН, вологу або пробій на корпус. Тоді може вибивати ПЗВ або дифавтомат. Але іноді несправність настільки серйозна, що спрацьовує і автомат. Якщо проблема з’являється саме при підключенні такого приладу — не користуйтеся ним до перевірки.
| Місце | Типова причина | Ознака |
|---|---|---|
| Розетка | Волога, слабкий контакт, оплавлення | Іскри, запах, вибиває автомат |
| Розподільча коробка | Стара скрутка, погана клема | Періодичні відключення, запах, чорна ізоляція |
| Кабель у стіні | Свердління, саморіз, пошкоджена ізоляція | Автомат вибиває без навантаження |
| Подовжувач | Тонкий провід, погані контакти | Гріється, тріщить, темні гнізда |
| Бойлер | Пробій ТЕНа, волога | Вибиває ПЗВ або автомат |
| Пральна машина | Пробій, волога, пошкоджений шнур | Вибиває при запуску або нагріві води |
Що робити, якщо знайдено причину короткого замикання
Знайти причину — це тільки половина справи. Друга половина — нормально її усунути. Не “підмотати ізолентою”, не “піджати, щоб ще походило”, не “поставити автомат сильніше”. Це все не ремонт, а відкладена аварія.
| Що виявлено | Правильна дія |
|---|---|
| Оплавлена розетка | Замінити розетку, перевірити клеми, кабель і навантаження |
| Підгоріла клема | Замінити клему, зачистити провід до чистого металу, перевірити затиск |
| Пошкоджена ізоляція | Замінити ділянку кабелю або виконати ремонт у доступній коробці |
| Пробитий кабель у стіні | Локалізувати ділянку, розкрити місце пошкодження, замінити кабель або відрізок |
| Несправний прилад | Не використовувати, віддати в сервіс або замінити |
| Автомат завищеного номіналу | Підібрати захист відповідно до перерізу кабелю |
Автомат має захищати кабель. Якщо кабель розрахований на один струм, а автомат поставили “із запасом, щоб не вибивало”, то при несправності грітися буде вже не автомат, а проводка в стіні. А проводка в стіні — поганий обігрівач.
Коли точно потрібно викликати електрика
Самостійна діагностика має межу. Якщо після базових дій причина не зрозуміла, краще зупинитися. Особливо якщо йдеться про стару проводку, щиток або кабель у стіні.
- Автомат вибиває без навантаження.
- Є запах гару в щитку, розетці або коробці.
- Видно оплавлення, чорні клеми, підгорілу ізоляцію.
- Проблема з’явилася після свердління стіни.
- Вибиває після дощу або у вологу погоду.
- Проводка стара, алюмінієва, ізоляція кришиться.
- Незрозуміло, де фаза, нуль і земля.
- Потрібно розбирати щиток або розподільчі коробки.
- Це офіс, магазин, кафе, майстерня або інший комерційний об’єкт.
Якщо причина не очевидна після безпечної перевірки — не вмикайте лінію знову для експерименту.
З досвіду: найдорожчі ремонти починаються з фрази “я ще пару разів автомат увімкнув, щоб перевірити”. Перевірили. Тепер міняємо розетку, клему, автомат і частину кабелю.
FAQ: часті питання про пошук короткого замикання
Чи можна знайти коротке замикання без мультиметра?
Без мультиметра можна тільки звузити коло підозрюваних: від’єднати всі прилади, оглянути розетки, подовжувачі, вилки, знайти запах гару або оплавлення. Але підтвердити КЗ між жилами без вимірювання опору складно.
Як знайти КЗ мультиметром?
На знеструмленій лінії, після від’єднання всіх приладів, мультиметром у режимі прозвонки або омметра перевіряють опір між фазою і нулем, фазою і землею, нулем і землею. Якщо є постійний писк або дуже низький опір там, де його не повинно бути, лінію ділять на ділянки й перевіряють кожну окремо.
Чому вибиває автомат без навантаження?
Якщо всі прилади від’єднані, а автомат усе одно вибиває, ймовірна причина — коротке замикання в проводці, розетці, розподільчій коробці, щитку або кабелі в стіні. У такій ситуації не варто вмикати автомат повторно без діагностики.
Чи покаже мультиметр коротке замикання в кабелі?
Так, якщо між жилами є прямий або майже прямий контакт. У режимі прозвонки мультиметр може пищати, а в режимі омметра показувати низький опір. Але мультиметр не покаже точну точку в стіні без розділення лінії на ділянки.
Що робити, якщо підозра на коротке замикання в стіні?
Не розкривати стіну навмання. Спочатку потрібно від’єднати ділянки в коробках або розетках і перевірити їх окремо. Якщо підтверджено пошкодження кабелю в стіні, краще викликати електрика: потрібне точне визначення траси й нормальна заміна пошкодженої ділянки.
Чим КЗ відрізняється від перевантаження?
При короткому замиканні автомат зазвичай вибиває миттєво, бо струм різко зростає через прямий контакт між жилами. При перевантаженні автомат може вибити через кілька хвилин, коли через лінію довго проходить завеликий струм, наприклад через одночасну роботу бойлера, чайника, обігрівача й пральної машини.
Висновок
Як знайти коротке замикання в проводці: спочатку знеструмити лінію, від’єднати всі прилади, оглянути розетки, вилки, подовжувачі й видимі контакти. Потім увімкнути автомат без навантаження. Якщо тримається — перевіряти прилади по одному. Якщо вибиває без навантаження — проблема, ймовірно, у проводці, розетці, коробці, щитку або кабелі в стіні.
Мультиметр допомагає знайти КЗ через перевірку опору й прозвонку між фазою, нулем і землею, але тільки на знеструмленій лінії. Далі несправну ділянку шукають методом розділення: від щита до коробки, від коробки до розетки, від розетки до наступної точки.
Якщо є запах гару, оплавлення, тріск у щитку, стара алюмінієва проводка, волога в лінії або автомат вибиває без навантаження — не експериментуйте. Краще викликати електрика. Коротке замикання — це не загадка для азарту, а несправність, яку треба знайти безпечно й усунути нормально.
