Когда и зачем ставить реле напряжения в щитке (квартира vs частный дом)

Когда в доме моргает свет, а холодильник вдруг начинает "петь" на высших нотах - это не магия и не "ретроградный Меркурий". Это электросеть. И ответ на вопрос "нужно ли мне реле напряжения в щитке?" в большинстве случаев проста: да, если вы не хотите кормить сервисные центры.
Эта страница для тех, кто производит ремонт, переехал в новую квартиру/дом или уже поймал странные симптомы в сети. Далее я покажу, от чего реально спасает реле, какие ситуации в Украине опасны (перенапряжение, просадка, обрыв нуля) и чем отличаются риски в квартире и частном доме. А в следующих разделах будет схема подключенияние реле напряжения в электрощите - без "космоса", на человеческом языке.
| Задача | Что делает реле | Предел возможностей |
|---|---|---|
| Напряжение за установленными пределами | Отключает нагрузку по своей логике | Не ремонтирует сеть |
| Нарушения нейтрали | Может реагировать на отклонение напряжения. | Не гарантирует защиту человека при повреждении PEN |
| Короткое замыкание или утечка | Требуются соответствующие другие аппараты | Реле не заменяет автомат и УЗО |
Кому подходит: владельцам квартир и частных домов 25–55 лет, тем, кто ставит новую технику (котел, бойлер, кондиционер), малому бизнесу (кафе/офис), мастерам-универсалам, собирающим щит.
Кому не подходит: тем, кто хочет "просто что-то поставить", но в щитке уже есть подгоревшие клеммы, алюминий без ревизии, или вы не готовы выключать ввод и проверять затяжку. Там сначала осмотр и ремонт, а не "гаджеты".
Что такое реле напряжения в электрощите простыми словами
Реле напряжения в щитке – это модуль на din-рейку, который постоянно измеряет напряжение в сети и отключает питание вашего щита (или его части), если напряжение выходит за безопасные пределы. Затем, когда напряжение нормализуется, оно производит автоматическое повторное включение с задержкой.
Важный момент: реле не выравнивает напряжение, как стабилизатор. Оно работает по принципу "увидел опасность - отрезал нагрузку". И именно это часто спасает дорогостоящую электронику: котлы, холодильники, инверторные кондиционеры, компьютеры, роутеры, зарядки – все то, что не любит 260 В.
Реальные проблемы в сети Украины: что критично и почему
По моему опыту на объектах в Сумах и области чаще всего встречаются три "героя": перенапряжение, просадка и обрыв нуля. Перенапряжение опасно тем, что у многих блоков питания и плат управления просто не остается запаса прочности – пробой, и поехали по ремонтам. Просадка – это не только "лампочки тусклые". Компрессоры холодильников и насосов при низком напряжении могут стартовать тяжелее, греться и быстрее изнашиваться.
А обрыв нуля – это вообще "король беды". В трехфазных сетях при плохом контакте нуля на вводе/стояке по квартирам или по дому напряжение может перекоситься: в одних 160 В, в других 280 В. И вот там однофазное или трехфазное реле (в зависимости от ввода) становится уже не роскошью, а страховкой.
Квартира vs частный дом: где риски разные (и почему реле – базовая безопасность)
В квартире чаще проблема – старые стояки, слабые контакты в подъезде, "вечный ремонт" у соседей и сюрпризы от общей сети. В приватном доме добавляются длинные воздушные линии, сезонные просадки, подключение мощных потребителей (насосы, мастерская, электрокотел). Поэтому реле напряжения для квартиры и дома — это сохранение техники и нервов, а не «модный модуль».
Краткая история с практикой. Открываю "живой" щиток в квартире после жалобы: "иногда выбивает, и телевизор удивительно пахнет". Смотрю – нулевая шина подплавлена, винт еле держится, фаза на вводе греется. Говорю владельцу: "У вас здесь не щит, а тостер на стене". Посмеялись ровно 3 секунды – пока я не показал тепловые следы и не объяснил, что следующий шаг может быть не 'выбило автомат', а дым. После ревизии контактов и установления реле проблема с ароматами электроники закончилась. Но важно: реле не лечит плохие соединения – оно защищает от ненормального напряжения.
Если у вас уже есть подозрение на перегрев, искрение, оплавление в электрощите - не экспериментируйте. Здесь нужно выключать вводный автомат и вызвать электричество. В следующих разделах я покажу, где именно ставить реле (например, реле напряжения после автомата, и как быть с вопросом реле напряжения до или после узо), чтобы схема была логична и безопасна.
Что нужно подготовить: выбор однофазного/трехфазного реле, место на din-рейке, шины и провода
Выбор реле: однофазное или трехфазное, и как не перекормить его нагрузкой
Начинаю всегда с простого: какой у вас вот. Если в щит входит одна фаза (L) и ноль (N) – вам нужно однофазное реле. Если ввод 3 фазы (L1/L2/L3) + N – тогда трехфазное реле или схема с контролем фаз. Это важно, потому что в частных домах часто есть трехфазный ввод, а в квартирах почти всегда однофазный (но бывают исключения).
Ток и способ коммутации определяют по нагрузке и паспорту реле. Если требуется управление отдельным силовым аппаратом, контактор подбирают как часть проекта. Само обозначение 40 или 63 А на корпусе не подтверждает соответствие всем режимам дома.
Комментарий автора. Реле напряжения я советую подбирать по схеме линии, погрузке и документации конкретной модели. Не переносите клеммы и настройки по чужой схеме. Монтаж в щите и проверку после подключения производит квалифицированный электрик.
Богдан Гнатюк, электромонтажник
Практическое правило: если у вас суммарное нагрузка большое (дом, коммерция, электроотопление) – планируйте контактор. Тогда реле напряжения в щитке управляет катушкой контактора (малый ток), а контактор уже коммутирует силовую линию.
| Что оценивает монтажник | Зачем |
|---|---|
| Однофазные и трехфазные потребители | Выбрать подходящий контроль |
| Ток и коммутационная способность | Согласовать реле и при необходимости контактор |
| Резервные источники питания | Учесть все возможные напряжения и отключения |
Место на din-рейку и порядок в щите: шины, ноль, PE и маркировка
Большинство современных устройств – это реле напряжения на din-рейке. Перед покупкой откройте электрощит и честно посчитайте, есть ли место. Если щит "вплотную", лучше сразу планировать больший корпус или переработку - давить модули друг о друга, как селедке в банке, плохая идея: греются и неудобно обслуживать.
Что должно быть в порядке еще до монтажа:
- Нулевая шина (N) - отдельная, с нормальными клеммами, без пучка под один винт.
- PE-шина (заземление) - отдельная, без перемычек N-PE "ибо так сделал дядя Вася".
- Понятная маркировка: где вводный автомат, где линии, где узо или дифавтомат, куда идет фазный провод и нулевой провод.
Если в щите сейчас хаос, а провода без наконечников и со скрутками под винт — это первая причина навести порядок. Реле не компенсирует плохие контакты.
"Лучшая защита - это правильные соединения. Реле только отсекает аварию, а не лечит щиток."

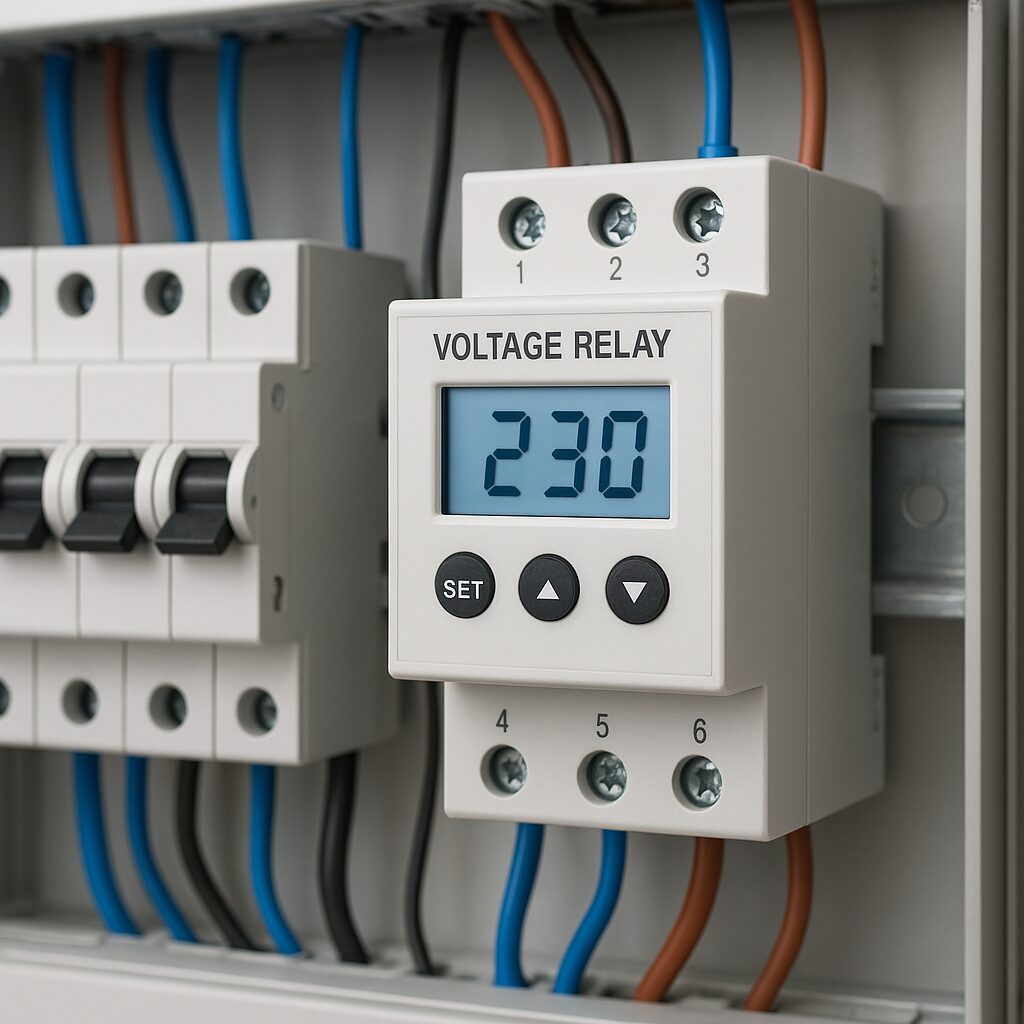

Чек-лист комплектующих и инструментов перед подключением
Чтобы реле напряжения в щитке стало безопасно и работало долго, подготовьте все сразу. Минимальный набор:
Комплектующие: однофазное или трехфазное реле; при необходимости контактор соответствующей категории и тока; гребенка/перемычки для автоматов (если уместно); наконечники НШВИ под сечение провода; провод нужного сечения (для перемычек в щите – не "что было", а по току); маркеры/бирки для подписи линий. Проверьте, что вводный автомат адекватен вводу, а счетчик и пломбы не нуждаются в вмешательстве (все "к счетчику" обычно трогать нельзя без энергетиков).
Инструменты: отвертки (лучше с изоляцией), индикатор/мультиметр, стрипер или нож для снятия изоляции, пресс-клещи для наконечников, бокорезы, маркировка.
Если вы не уверены, где у вас после счетчика ваша зона ответственности, или видите подгоревшие шины/автоматы — останавливайтесь и вызывайте электричество. Здесь цена ошибки не в "переработке", а в пожаре.
Как электрик определяет схему подключения реле напряжения
Функциональная схема и пределы ее применения
Реле контролирует напряжение, а защиту от токовой перегрузки и короткого замыкания обеспечивают соответствующие аппараты. Функциональную последовательность «защита за током – контроль напряжения – защищенные потребители» не следует воспринимать как готовое присоединение клемм. Положение по УЗО, групповым аппаратам, контактору и резервному вводу определяет проект конкретного щита.
Кнопка реле или темный дисплей не подтверждает обесточивание. Специалист учитывает все источники питания, производит безопасное отключение и проверку отсутствия напряжения. Владелец не открывает вводные части и не проверяет клеммы индикаторной отверткой.
Паспорт конкретной модели важнее универсального рисунка
Схема нейтрали, обозначение и количество клемм зависят от модели и версии. DS Electronics сообщает, что с мая 2025 года часть D2 снова имеет четвертую клемму для транзита нейтрали. Поэтому рисунок другого поколения прибора не является основанием для подключения нового так же. Монтажник сверяет актуальный паспорт и фактически установленную модификацию.
PE не используется вместо N. Нейтрали разных дифференциально защищенных групп не объединяются произвольно. Сечение, наконечники, разрешенное количество жил и момент затяжки определяют по проекту и инструкции; универсального "квартирного" сечения для любого ввода нет.
Что должно быть проверено перед вводом в эксплуатацию
- Правильность схемы для фактической системы питания и всех источников.
- Соответствие тока, кабелю, реле и защитным аппаратам.
- Состояние соединений и выполнение паспортных требований к клеммам.
- Распределение N и PE и работа дифференциальной защиты.
- Настройка порогов, задержка и поведение оборудования.
Место реле в щитке и ошибки, которых следует избегать
Реле не заменяет защиту по току и не является средством подтверждения безопасности щита. Его место выбирает электрик по схеме, инструкции и координации защитных аппаратов. Обход реле, неправильное соединение нейтрали или недопустимая нагрузка могут оставить защиту неработоспособной.
Условный пример для заказчика
Предположим, что после установки реле возникают нагрев и частые отключения. Это не доказывает заводской брак. Проверяют фактический ток, соединение, схему и сеть. Пример является объяснением порядка диагностики, а не рассказом о выполненном автором объекте.
Подробные характеристики приведены на странице производителя D2-40. Они касаются конкретного прибора; актуальную схему извлекают из его документации.
Реле напряжения до или после УЗО/дифавтомата: рабочие варианты для квартиры и частного дома

Главный вопрос: реле напряжения до или после УЗО – как мыслить правильно
Когда спрашиваютреле напряжения до или после узо?”, я предлагаю не искать “единую святую схему”, а включить логику защиты.дифавтомат защищает от токов утечки (поражения, пожарные риски из-за изоляции), а реле напряжения в щитке - от аварийного напряжения (перенапряжение/просадка/обрыв нуля). Это разные задачи, и они могут стоять в разном порядке, но с разными последствиями по удобству и "селективности" (чтобы отключалось то, что нужно, и тогда, когда нужно).
В большинстве типовых щитов в Украине я ставлю реле перед УЗО/дифавтоматами. Причина проста: при проблемах с напряжением лучше снять питание со всего щита сразу, а УЗО/дифы не должны видеть нестабильность как странные режимы работы. Но есть случаи, когда реле ставят после — это тоже может быть рабочим решением.
Три рабочих варианта схем для квартиры и частного дома
Ниже — три практических варианта, наиболее часто встречающихся в быту. Я описываю именно логику – подключение клемм и проводов мы уже разобрали в базовой схеме.
| Вариант | Схема | Когда уместно | Нюансы |
|---|---|---|---|
| (а) Классический | вводный автомат → реле → УЗО → групповые автоматы | Квартира, небольшой дом, "хочу просто и правильно" | Реле отсекает аварийное напряжение ко всем УЗО/линиям |
| (б) Реле после УЗО/диф | вводный автомат → УЗО/диф → реле → группы | Когда хотят, чтобы часть щита оставалась под УЗО, или ограниченное место/перекомпоновка | Следите за N: не смешивать нули, иначе будут "выбивания без причины" |
| (в) Реле + контактор | вводный автомат → (УЗО/диф по проекту) → реле управляет контактором → нагрузка | Частный дом, большая нагрузка, коммерция | Реле не коммутирует силовой ток, контактор берет тяжелую работу |
Как это соотносится с дифавтоматом? Дифавтомат – это автомат + УЗО в одном корпусе. То есть в схеме он ведет себя какУЗО/автомат для конкретной линии или группы". Если у вас дифов много (на каждую группу), то реле чаще ставят перед ними всеми, чтобы не было "танцев" с нулями и питанием.
Объяснение "почему да": селективность, стабильность и практичность
Вариант(а) обычно самый чистый по логике: вводный автомат дает защиту по току, реле отсекает плохое напряжение, а УЗО уже контролирует истоки на группы. При аварийном напряжении отключится все после реле, и вы сразу понимаете причину: это не утечка, это сеть. Для квартиры это в большинстве случаев оптимум.
Вариант(б) встречается, когда щит собран под одно общее УЗО, и человек не хочет перерабатывать разводку/гребенку. Да можно, но есть нюанс: реле часто требует правильного подключения нулевого провода для измерения. Если N после УЗО "живет своей жизнью", а вы случайно подхватили его с другой шины, УЗО будет отключать или реле будет показывать странные цифры. Здесь порядок в нулевой шине критический.
Вариант(в) — мой выбор для дома, где есть сильные потребители. Селективность здесь в другом: реле отслеживает напряжение и командует, а контактор "рубит" силовую часть без перегрева клемм реле. Так вы не "перекармливаете" реле напряжения в щитке нагрузкой и повышаете ресурс.
Если сомневаетесь, какой вариант у вас реалистичен без переработки щита – честно: без осмотра и прозвона нулевых шин 100% сказать нельзя. Но как базовый совет для большинства квартир и стандартных щитов: ставьте реле после вводного автомата и к УЗО/дифы — так меньше шансов получить сюрпризы.
Настройка и профессиональная проверка после монтажа
Пороги и задержки согласовываются с паспортами реле и потребителей. Универсальные стартовые значения для всех квартир, холодильников и насосов не используют. За данным НКРЭКУ номинальное однофазное напряжение - 230 В, а ±10% соответствует 207-253 В; эти пределы не являются готовыми настройками защиты.
| Параметр | Что определяет настройки |
|---|---|
| Нижний и верхний пороги | Паспорта техники, реле и проверенные условия сети |
| Задержка повторного запуска | Требования подключенного оборудования, в частности компрессорного |
| Условия блокировки и восстановления | Инструкция фактической модели и версии |
Проверяющий специалист
Проверяют соответствие показаний, поведение и работу под предусмотренной нагрузкой. Владелец не должен открывать включенный щит, касаться пластика у клемм для оценки нагрева или намеренно создавать отклонения напряжения. Нагрев оценивает специалист надлежащим способом.
Если реле часто отключается, устанавливают причину: параметры сети, контакт, нагрузку, настройку или устройство. Контактор может являться частью проекта, однако не является универсальным ремонтом горячей клеммы. До устранения дефекта использование проблемного участка прекращают.
Заказчик получает список согласованных параметров, обозначение защищенных линий и объяснение сообщений устройства. Время наблюдения и измерения определяют по характеру проблемы, без вымышленных универсальных терминов.
7) FAQ: частые вопросы о реле напряжения в щитке, схемах и совместимости

Нужно ли реле напряжения для квартиры и дома?
В большинстве случаев – да. Реле напряжения в щитке защищает технику от реальных "украинских" сценариев: перенапряжение (после аварий/переключений), просадка напряжения в пиковые часы, а в частном секторе еще и риски с нулем и перекосом фаз. Для квартиры это часто защита бытовой электроники и котла/бойлера, для дома – еще и защита насосов, автоматики, компрессоров. Это не "гаджет", а недорогая страховка от дорогих ремонтов.
Совместимость и схема: одно реле на весь щит, стабилизатор, розеточное, ноль и старые щитки
Можно ли ставить одно реле на весь электрощит? Да, это самый распространенный вариант: вводный автомат → реле → дальше вся разводка. Но если нагрузка большая (дом с электроотоплением, мастерская, кафе), лучше делать реле+контактер, чтобы реле не коммутировало силовой ток постоянно.
Если есть стабилизатор — нужно ли реле? Зависит от схемы. Стабилизатор "выравнивает", но он тоже имеет пределы, может пойти в защиту, может иметь задержку реакции, и от обрыва нуля или грубых аварий он не всегда спасает так, как хочется. Практически: стабилизатор и реле – не конкуренты, а разные инструменты. Часто ставят реле как отсечку аварийного напряжения, а стабилизатор – для критических потребителей (котел, сервер, медоборудование) там, где сеть плавает постоянно.
Что лучше: реле в электрощите или розеточное? Реле напряжения в щитке на din-рейку обычно лучше как базовая защита: она прикрывает весь объект и стоит в нормальной монтажной среде. Розеточное имеет смысл как быстрое решение или точечную защиту (например, один холодильник на съемной квартире). Но розеточное не заменяет порядок в щите и нормальную защиту на вводе.
Нужен ли ноль на реле? Многие модели требуют подключения N для питания и измерения, некоторые нет. Правило простое: смотрите схему на корпусе и паспорте. Не придумывайте подключение нуля. Особенно внимательно, если у щита есть УЗО/дифавтоматы: нули должны быть разведены правильно, иначе получите отключение и мистику.
Можно ли ставить реле напряжения на din-рейке в старом щитке? Иногда да, но часто старый щит – это проблемы с местом, изоляцией, шинами и контактами. Если там алюминий, подгоревшие клеммы, "свертки" или отсутствует нормальная PE-шина — сначала приводим щит в строй. Иначе вы поставите современный модуль в музей опасных решений.
Почему реле щелкает или отключает "без причин" и когда точно вызвать электричество?
Чаще всего "без причин" - это на самом деле причина, просто ее не видно без измерений: короткие скачки напряжения, просадка при пуске мощного нагрузка, плохой контакт нуля, перекос фаз в трехфазном вводе или ошибки монтажа (перепутанный вход/выход, неправильный N, два провода в клемме). Если реле отключает редко и по делу, то оно делает свою работу. Если часто сеть или щит сигналят, что есть проблема.
Частые отключения требуют установления причины; защиту не обходят ради непрерывной работы техники.
Точно вызывайте электричество, если чувствуете запах горелой изоляции, видите потемнение/оплавление в щите, греются клеммы, периодически пропадает ноль (часть техники ведет себя странно), или если есть УЗО/дифавтоматы и вы не уверены в разведении нулевых шин. И еще: если нужно лезть в зону к счетчику/пломбу – это не DIY, там уже другие правила и ответственность.
Вывод: безопасная схема подключения реле напряжения и следующие шаги
Безопасная логика проста и "читается" как нормальный щит: вводный автомат → реле → далее УЗО/дифавтоматы и групповые автоматы → нагрузка. Поэтому реле напряжения в щитке обычно ставят после вводного автомата: автомат берет на себя защиту по току и дает возможность нормально обесточить щит для работ, а реле отсекает аварийное напряжение, когда сеть "устраивает сюрпризы". Далее уже важно, чтобы УЗО/дифавтоматы были в правильном месте под вашу схему, а нули не смешивались: нулевая шина (N) и PE-шина должны быть разделены, с нормальными клеммами и без "народного творчества" в виде сверток и двух проводов под один винт.
Для квартиры чаще всего хватает одного реле во весь электрощит, правильного сечения перемычек и адекватных порогов/задержек Для частного дома и малого бизнеса часто требуется еще один элемент взросления – контактор, если нагрузка большая или работает долго близко к номиналу: тогда реле управляет катушкой, а контактор коммутирует силовую часть без перегрева клемм. Это не "усложнение ради усложнения", а ресурс и пожарная безопасность.
После монтажа не ленитесь с настройками: выставьте верхний/нижний порог и задержку повторного включения (для холодильников/кондиционеров – длиннее), сверьте показы с мультиметром и посмотрите, как щит ведет себя под нагрузкой. Если реле напряжения в щитке щелкает часто, это не всегда его "капризы" - иногда это сигнал о просадке, плохой контакт нуля или реальные прыжки в сети, и без измерений точную причину не угадаешь.
План действий таков: самостоятельно можно выбрать модель, подготовить место на din-рейцы, проверить маркировку линий и собрать комплектующие. А вот если у щита есть оплавление, греются клеммы, путаются нули под УЗО/дифами, или вы не уверены, что правильно обесточиваете ввод – риск высок, вызывайте электричество. В электричестве "почти правильно" иногда звучит как "почти безопасно", а это уже плохой жанр.
