Коли датчик теплої підлоги не працює або показує неправдоподібну температуру, причиною може бути його положення, несумісність, налаштування чи пошкодження. Причину не визначають за однією цифрою на дисплеї. Спочатку встановіть модель регулятора, активний режим і тип зонда; вимірювання та від’єднання виконує кваліфікований електрик.
Цей матеріал стосується датчика температури підлоги. Порожній екран або несправний вихід регулятора — окремі задачі. За запаху гару, іскріння, перегріву, потрапляння води чи спрацювання захисту припиніть користування й зверніться до електрика. Не розбирайте прилади, не втручайтеся в щит і не працюйте під напругою. Не обходьте датчик або захист і не збільшуйте номінал автомата.
Які ознаки пов’язані з датчиком
Можливі неправдоподібний показ, різка зміна без зрозумілої причини, повідомлення про сенсор за документацією моделі, надто раннє припинення нагріву або невідповідність очікуваному режиму. Кожна ознака має альтернативні пояснення. Наприклад, дисплей може показувати завдання чи температуру повітря, а не підлоги.
| Ознака | Що з’ясувати | Безпечна дія |
|---|---|---|
| Підлога холодна, показ високий | Яку температуру показує дисплей, де зонд і чи відповідає його профіль. | Звірте опис екрана з інструкцією; передайте модель і фото фахівцю. |
| Показ неправдоподібний | Чи замінювали датчик або регулятор, чи змінювали режим. | Зафіксуйте вже помічене; не знімайте регулятор і не міряйте на клемах. |
| З’явився код | Його значення за інструкцією точної моделі; спільного коду для всіх зондів немає. | Сфотографуйте повідомлення та передайте інструкцію електрику. |
| Проблема після ремонту | Які роботи проводили, чи є план і фото прихованих частин. | Погодьте перевірку конфігурації та з’єднань; не розкривайте плитку навмання. |
Не замінюйте діагностику постійною ручною поправкою показу. Калібрування, якщо воно передбачене, не виправляє несумісний зонд або його неправильне положення. Спочатку з’ясовують, чи дані взагалі відображають потрібну точку конструкції.
Розташування та порівняння температури
Підлоговий зонд вимірює температуру там, де встановлений. Він не бачить кожну плитку й не вимірює температуру кімнати, якщо для цього немає окремого датчика. Положення відносно кабелю, холодної зони чи іншого джерела тепла впливає на керування.

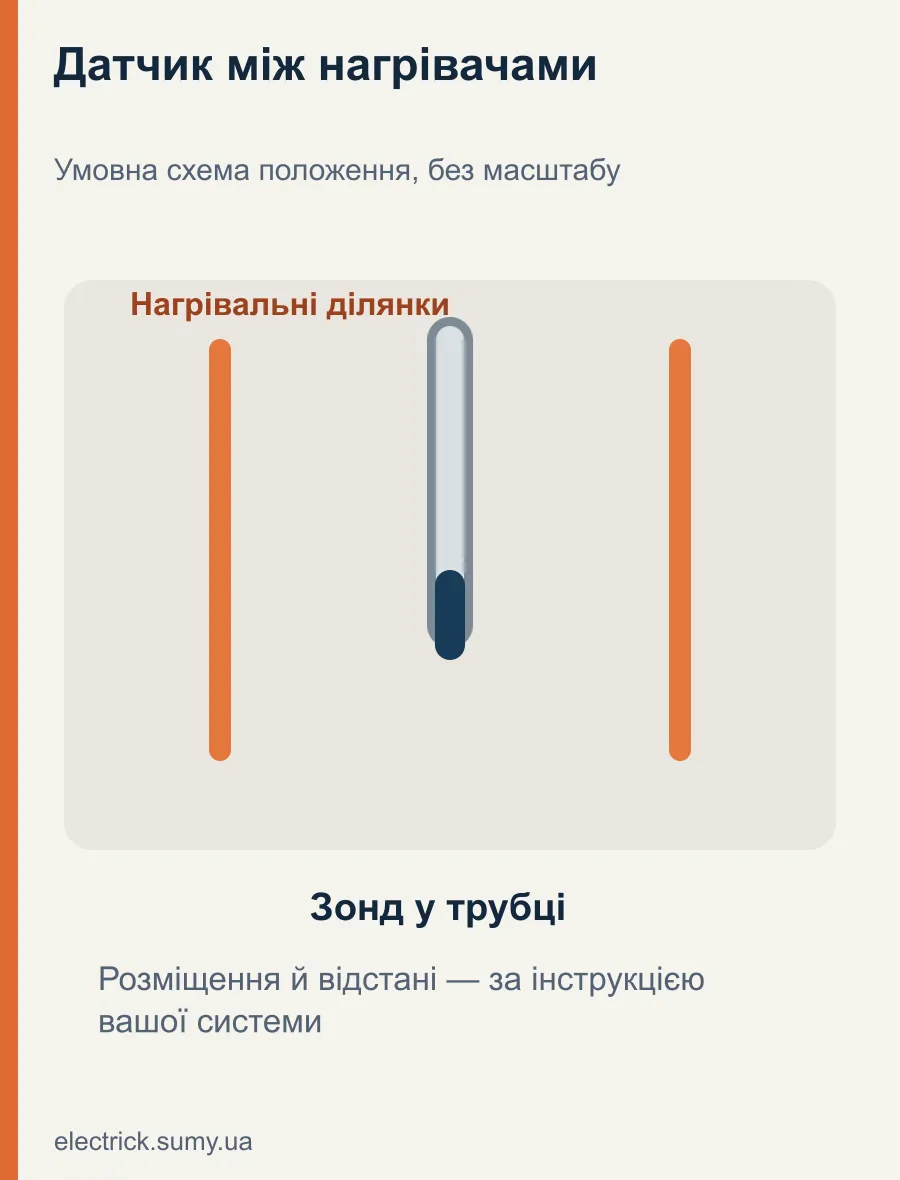

Warmup рекомендує розташування зонда на однаковій відстані між двома нагрівальними кабелями. Виробник пояснює, що зонд надто близько до кабелю може показувати вищу температуру, ніж решта підлоги. Для вашого комплекту точний маршрут, відстані та спосіб укладання звіряють із його документацією; схематична ілюстрація не замінює монтажного плану.

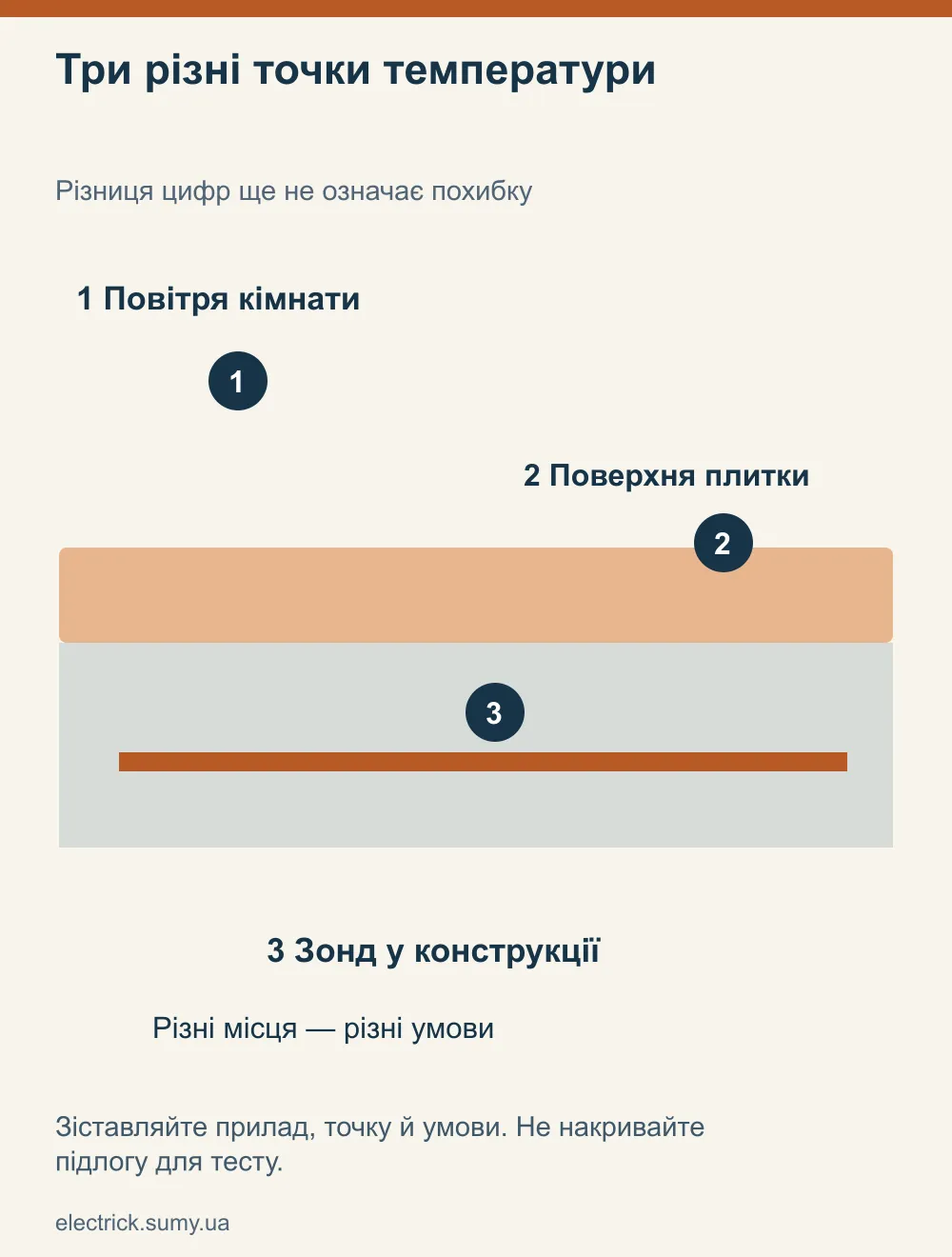

Порівняння з кімнатним термометром не є перевіркою точності підлогового зонда: це інша точка й інше середовище. Вимірювання поверхні теж не тотожне температурі всередині конструкції. Фахівець оцінює порівняння за однакових зрозумілих умов; власнику не слід накривати підлогу рушником чи килимом для створення «тестової» гарячої зони.

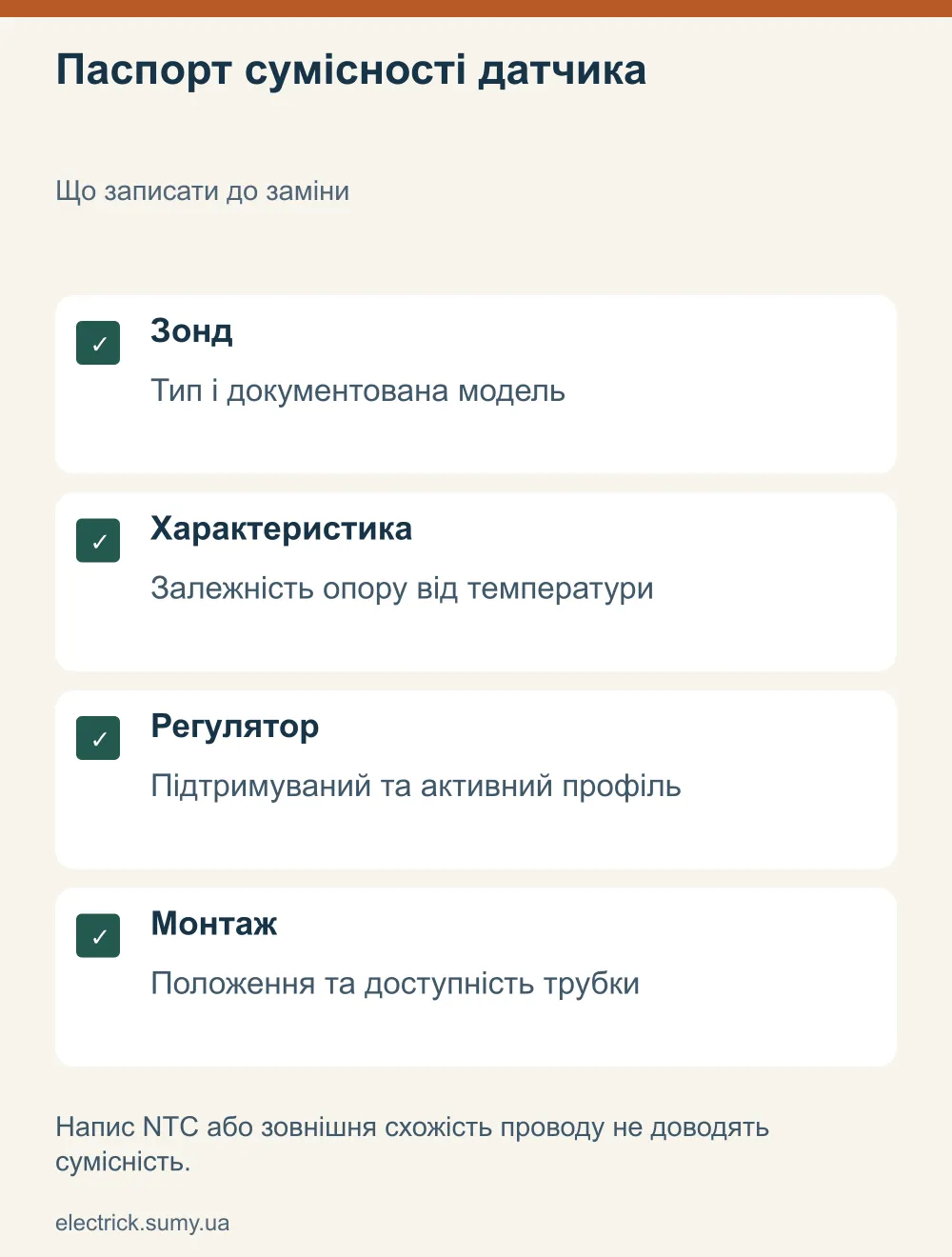

Картка сумісності: одного напису NTC замало
Перед заміною знайдіть документоване підтвердження сумісності конкретної пари: датчика й терморегулятора. Запишіть моделі обох компонентів і підтримуваний профіль зонда. Перевірте в їхніх інструкціях, які дані слід зіставити, та передайте документи електрику. Не обирайте заміну лише за написом NTC або зовнішнім виглядом проводу.
Під час заміни регулятора перевіряють, чи підтримує він уже закладений датчик. Якщо моделей немає в документах, фахівець визначає допустимий спосіб перевірки й можливість заміни. Не підбирайте зонд за одним випадковим вимірюванням і не вважайте універсальним значення з чужого посібника.
ThermoSphere пояснює, що його регулятори можуть використовувати підлоговий датчик, датчик повітря або обидва. Тому спочатку уточніть за інструкцією, яку температуру показує ваш дисплей і який режим налаштовано. Перемикання на повітряний датчик не повинно слугувати обходом потрібного обмеження температури підлоги.
| Що зіставити | Звідки взяти |
|---|---|
| Тип зонда | Паспорт або документована модель встановленого датчика. |
| Залежність опору від температури | Документація конкретного зонда; одного випадкового показу недостатньо. |
| Підтримуваний профіль | Інструкція саме вашого терморегулятора та фактично обрана конфігурація. |
| Положення й замінність | План, фото до облицювання та оцінка маршруту трубки фахівцем. |
Невідомий профіль не стає правильним після калібрування цифри. Спочатку встановлюють сумісність; довільна поправка може приховати проблему.

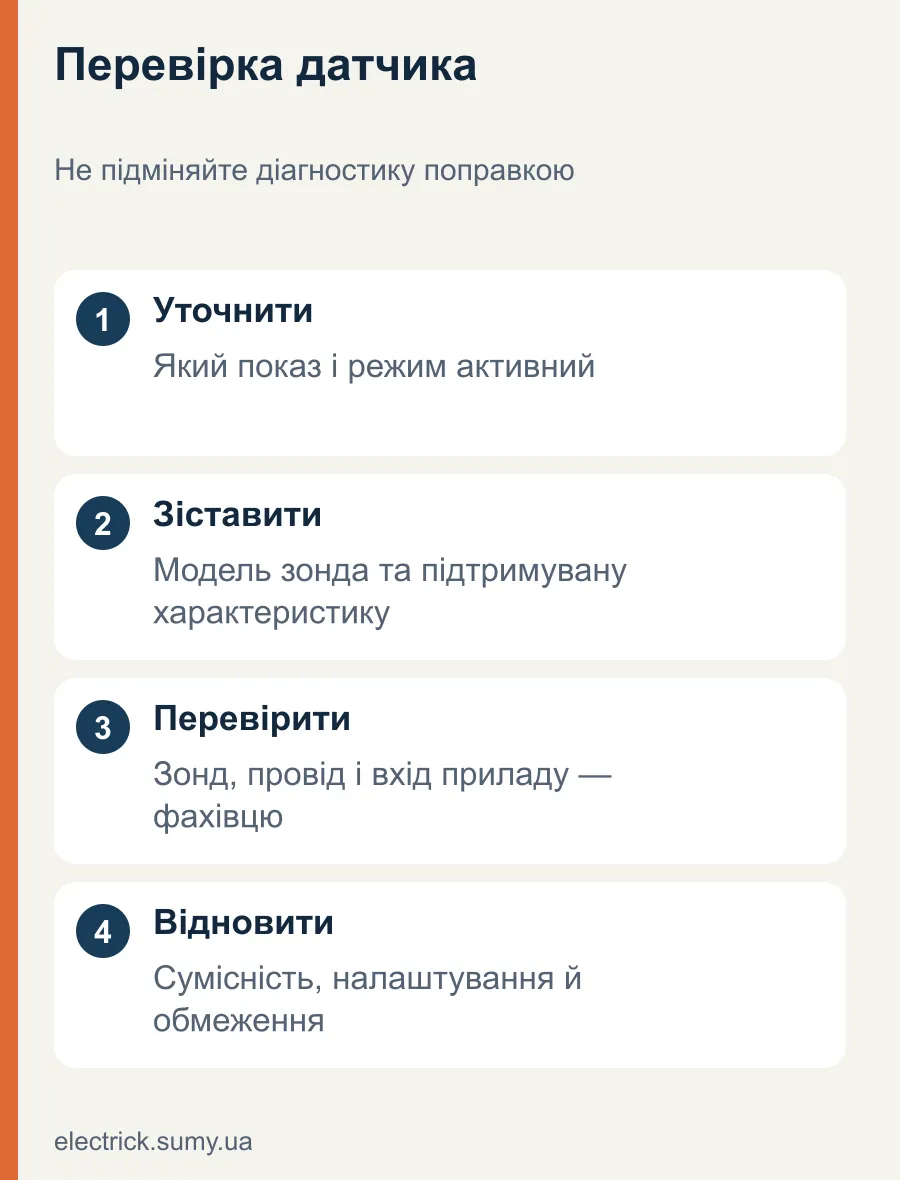

Як фахівець перевіряє датчик
Спочатку встановлюють режим приладу, схему, тип зонда та доступність його з’єднань. Електричну частину належно відключають і перевіряють відсутність напруги. Датчик відокремлюють та перевіряють за документацією; результат зіставляють із характеристикою при відомій температурі.
Потрібно розрізняти пошкоджений зонд, його провід або з’єднання та несправність входу регулятора. Сам факт незвичного показу ще не визначає, який вузол замінювати. Власнику не слід самостійно відкривати регулятор і прикладати щупи до невідомих клем.
Порівнювати потрібно однакові величини в зрозумілих умовах. Температура повітря в кімнаті, поверхні плитки та зонда всередині підлоги можуть відрізнятися; сама різниця ще не доводить несправність.
Богдан Гнатюк — авторська порада
Заміна через трубку та приховані обмеження

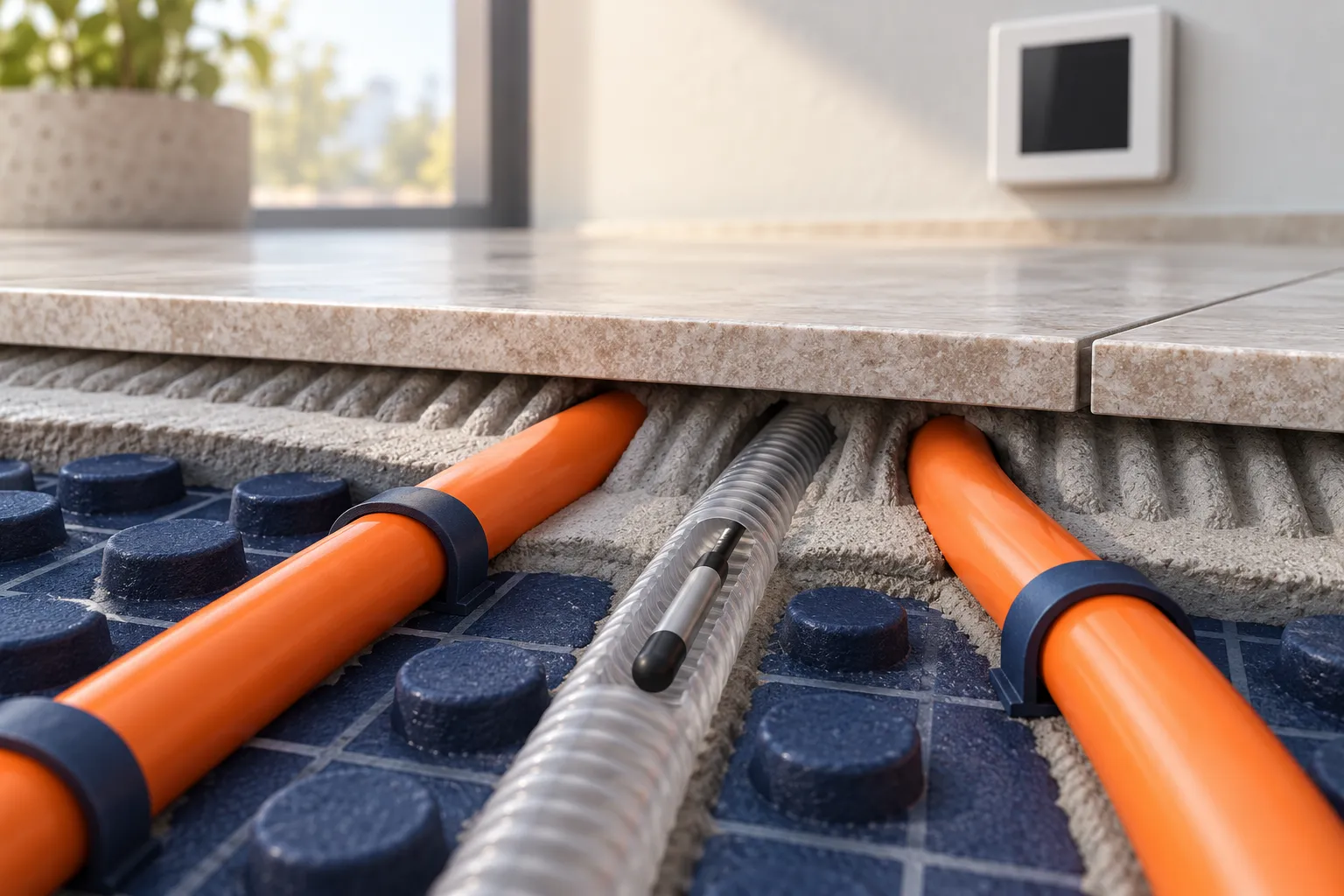

Змінна трубка може дати доступ до зонда без розкриття плитки, якщо маршрут придатний, прохід вільний і конструкція це допускає. Наявність трубки не гарантує успішне витягування: заважають вигини, розчин усередині або пошкодження. До робіт потрібно оцінити реальну доступність.
Не тягніть силоміць за провід і не використовуйте випадкові інструменти в зоні кабелю. Якщо зонд замонолічений або трубка непрохідна, варіант ремонту погоджують окремо. Заміну виконують сумісним датчиком, після чого перевіряють покази, профіль і температурні обмеження всієї системи.
Чи можна замінити зонд без розкриття плитки?
- Є документи й придатна замінна трубка? Фахівець оцінює маршрут, прохідність і дозволений спосіб роботи; результат не гарантує сама наявність трубки.
- Трубка заблокована або маршрут невідомий? Не тягніть провід силоміць. Погодьте діагностику та варіанти доступу.
- Пропонують інший датчик або режим? Потрібні підтверджена сумісність і збереження передбаченого обмеження температури підлоги.
- Датчик замінено? Отримайте модель, активний профіль, результат перевірки та запис конфігурації.
Порівняння показів без хибного діагнозу
Умовна ситуація: підлоговий датчик показує інше, ніж кімнатний термометр. У записі мають бути точка, прилад і умови, а не висновок «похибка стільки-то градусів». Вони описують різні місця.
- Модель і документи: назва регулятора, відомий тип зонда, інструкція, монтажний план і фото до облицювання.
- Екран: фото показу та повідомлення; за інструкцією — це завдання, повітря чи підлоговий зонд?
- Інше вимірювання: якщо воно вже є, де його отримали та яким приладом? Не відкривайте прилад заради нових даних.
- Передісторія: коли помітили зміну, чи міняли регулятор, режим, покриття або предмети над датчиком.
- Небезпечні ознаки: повідомте про вже відомі перегрів, запах, вологу та відключення; не повторюйте запуск для демонстрації.
Не створюйте контрольну гарячу точку рушником або килимом. Для перевірки зонда електрик зіставляє дані з його характеристикою за належних умов; власник не відкриває клеми.
Обхід датчика: рішення, які потрібно відхилити
- Не ставити перемички або випадковий резистор замість зонда.
- Не ховати запасний датчик у стіні замість контролю підлоги.
- Не відключати обмеження підлоги заради зникнення помилки.
- Не підвищувати температуру навмання для компенсації хибного показу.
- Не вважати холодну плитку доказом безпеки електричної частини.
Автоматичний вимикач не замінюють на більший номінал для усунення проблеми датчика або спрацювання захисту. Це не відновлює температурний контроль і може порушити узгодження захисту з лінією.
Потрібне збереження електричного захисту: ПЗВ і дифавтомат не замінюють температурний контроль, а справний зонд не замінює їх. Після ремонту має бути зрозуміло, який датчик керує нагрівом, які межі діють і чим підтверджено працездатність системи.
Про матеріал. Автор — Богдан Гнатюк. Це інформаційний посібник на основі відкритої документації виробників; редакційну звірку оновлено 21 жовтня 2026 року. Ілюстрації та приклади умовні. Причину несправності, параметри захисту й придатність установки визначають після огляду та вимірювань; електричні роботи виконує кваліфікований електрик.
