Чому вибиває ПЗВ або дифавтомат: причини та дії

Автор Богдан Гнатюк

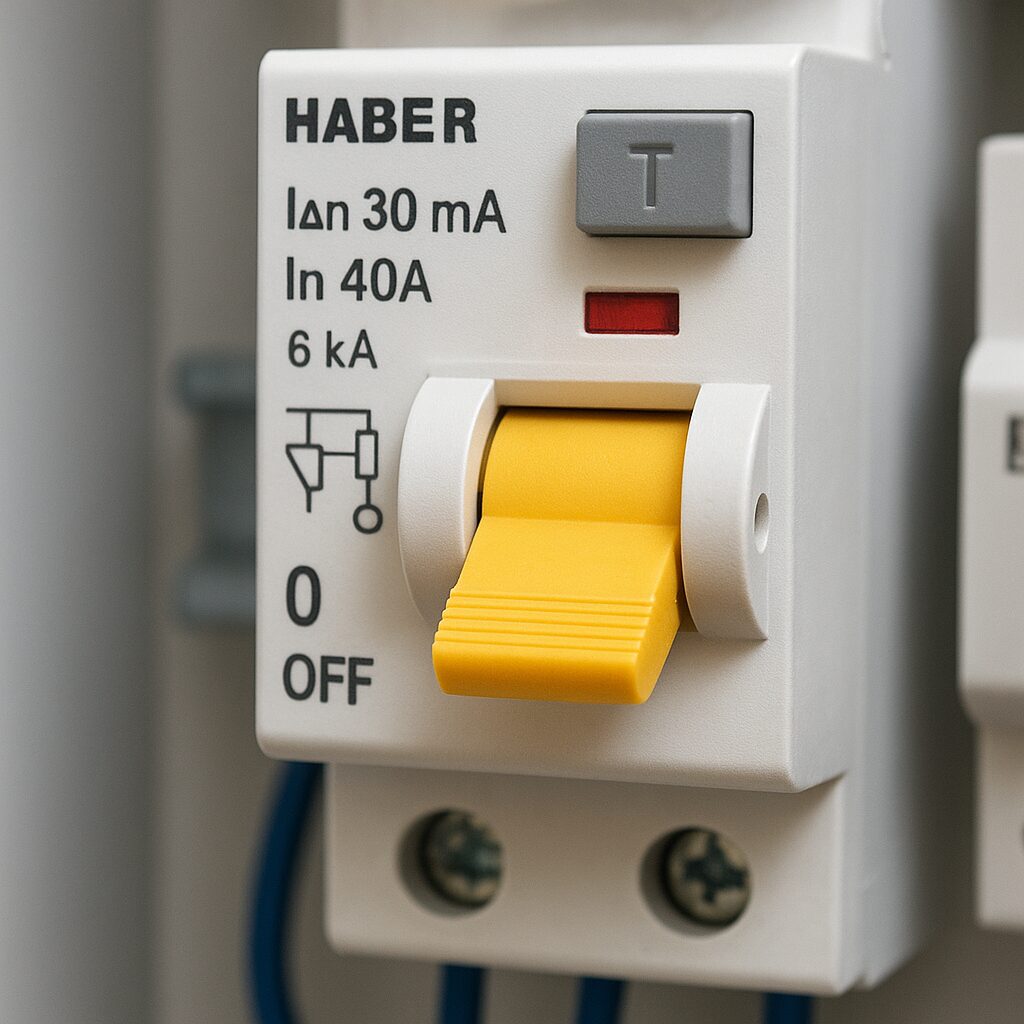

Закритий електрощит із модульними пристроями диференційного захисту; ілюстрація.

ПЗВ спрацьовує, коли виявляє різницю струмів у робочих провідниках. Причиною може бути витік у приладі чи проводці, волога, сумарні витоки або помилка нейтральних з’єднань. Дифавтомат може вимкнутися також через перевантаження чи коротке замикання. Повторні спрацювання потребують кваліфікованої діагностики; обходити захист небезпечно.

Кнопка TEST, момент відключення та перелік груп допомагають описати ситуацію. Вони не визначають причину без перевірки. Нижче — безпечні дії власника та пояснення, що саме має встановити електрик.

Коментар автора. Повторне спрацювання захисту я раджу сприймати як привід для діагностики, а не для збільшення номіналу чи обходу пристрою. Запишіть, що працювало перед відключенням. Прилад і лінію перевіряє відповідний фахівець.

Богдан Гнатюк, електромонтажник

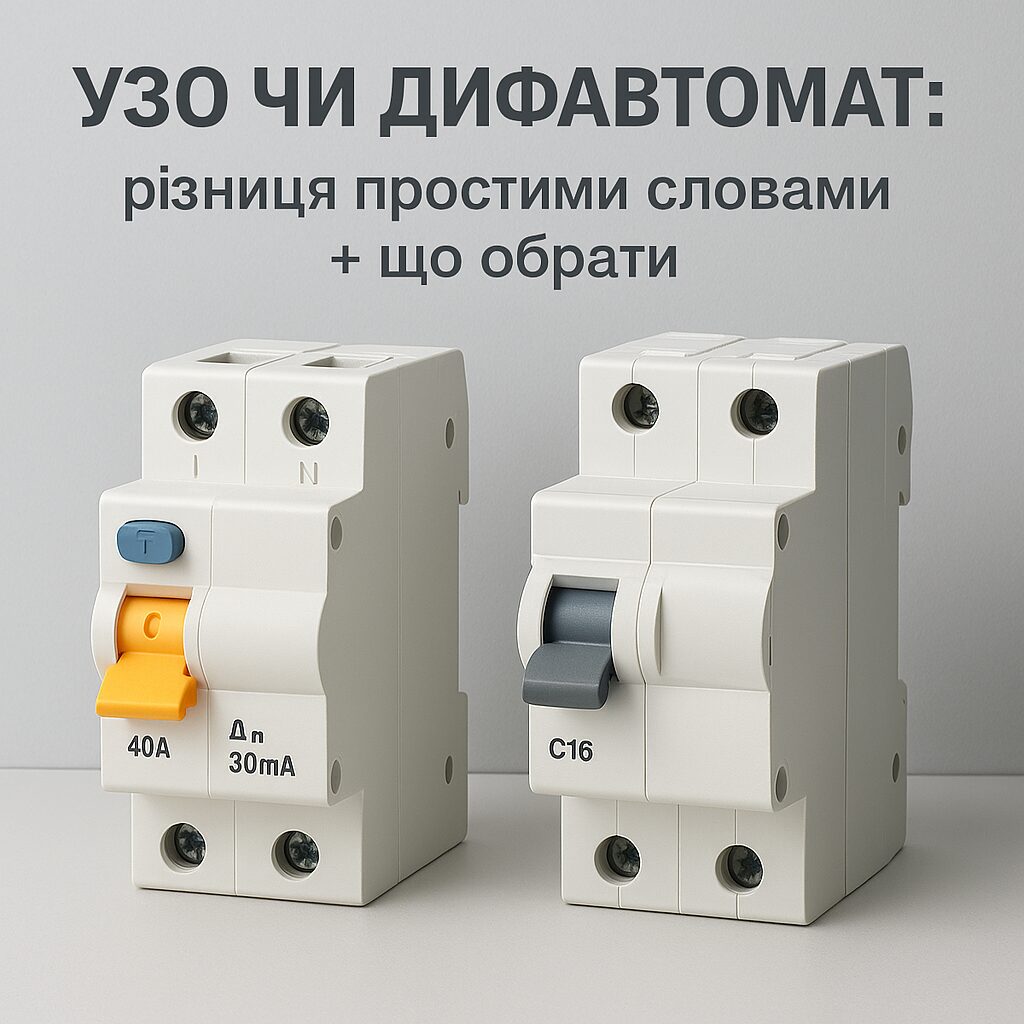

Що таке УЗО (ПЗВ) і як відрізнити його від дифавтомата

ПЗВ, також позначуване як RCCB, контролює диференційний струм. Звичайний автомат, MCB, забезпечує надструмовий захист. Дифавтомат, RCBO, поєднує обидві функції. Hager підтверджує, що ПЗВ саме по собі не захищає від перевантаження та короткого замикання.

У побуті ПЗВ іноді називають УЗО. Назва не змінює його функцію. Визначати пристрій потрібно за моделлю та маркуванням, а не тільки за шириною корпусу або кількістю важелів. Кнопка TEST вказує на диференційну функцію, але не відрізняє всі можливі варіанти пристроїв.

Параметри, зазначені в амперах і міліамперах, описують різні речі: допустимий робочий струм та диференційне спрацювання. Їх не можна підміняти одне одним. Докладне порівняння ПЗВ і дифавтомата допомагає зрозуміти склад захисту, а не підібрати номінал без огляду.

Безпечний порядок дій

Спрацювання ПЗВ: Зупинити використання, Не обходити захист, Звернутися до електрика.
  1. Припиніть користування приладом, після запуску якого відбулося відключення.
  2. За вологи, запаху гару, тріску, іскор або відчуття струму не торкайтеся обладнання та залиште його відключеним.
  3. Не переносіть підозрілий прилад в іншу розетку й не повторюйте запуск по колу.
  4. Запишіть, який пристрій спрацював, що втратило живлення та що працювало перед цим.
  5. Зверніться до електрика; за зв’язку з конкретним приладом може знадобитися його сервіс.

Не вимикайте ПЗВ зі схеми, не збільшуйте параметри для припинення відключень і не від’єднуйте захисний провідник. Це може приховати симптом, залишивши небезпеку ураження струмом.

За регулярних спрацювань Electrical Safety First радить перевірку: причина може бути як у приладі, так і в проводці. Результат діагностики має пояснювати, яка з цих частин несправна.

Причини спрацювання диференційного захисту

Чому спрацьовує ПЗВ: Витік струму, Помилка нейтралей, Потрібні вимірювання.
Можлива причинаЯк вона пов’язана зі спрацюваннямНапрям перевірки
Пошкоджена ізоляціяЧастина струму повертається поза контрольованим коломПрилади, проводка та доречні вимірювання ізоляції
ВологаМоже змінити стан ізоляції та створити шлях витокуДжерело води, пошкоджене обладнання й з’єднання
Сумарні витоки кількох приладівЇх сума впливає на спільний диференційний захистОкремі групи, склад навантаження, дефекти приладів
Переплутані або спільні нейтраліРобочий струм повертається не через відповідний пристрійСхема N та розподіл груп
З’єднання N і PE у невідповідному місціМоже створити небажаний шлях струму та порушити схему захистуФактична система живлення й захисні провідники
Невідповідний або несправний пристрійЗахист може не відповідати обладнанню або мати власний дефектМодель, паспорт, стан і перевірка пристрою

Hager окремо описує сумарні витоки та помилки нейтралей як причини небажаних спрацювань. Водночас відключення не слід одразу називати «хибним»: воно може повідомляти про реальний дефект.

Для дифавтомата потрібно перевірити також надструмові причини. Якщо відключення пов’язане з кількома потужними споживачами, дивіться пояснення чому вибиває автомат; це не замінює перевірки диференційної частини.

Чому захист спрацьовує без приладів або вночі

«Без навантаження» часто означає лише, що видимі прилади не працюють. До мережі можуть залишатися підключеними стаціонарне обладнання, фільтри, електроніка в очікуванні та лінії допоміжних приміщень. Кнопка приладу не завжди від’єднує всю його електричну частину від живлення.

Якщо всі відомі споживачі від’єднані, електрик перевіряє проводку, нейтральні з’єднання та сам пристрій. Не потрібно відкривати розетки й поступово від’єднувати проводи самостійно. Захисний провідник не прибирають для пошуку «винуватця».

Нічне спрацювання може збігатися з автоматичним циклом обладнання, зміною умов або іншою подією. Час сам по собі не доводить причину. Запишіть приблизний час, підключені прилади й те, які групи втратили живлення. Для будинку варто згадати вуличні лінії, насос і гараж; для бізнесу — обладнання, що залишається ввімкненим після закриття.

Спрацювання після монтажу, вологи чи відновлення живлення

Після монтажу. Якщо проблема почалася одразу після перероблення щита, перевіряють відповідність нейтралей своїм групам, проходження робочих провідників через потрібний пристрій та загальну схему. Переставляти нейтральні проводи навмання не можна.

Після підключення заземлення. Спрацювання не доводить, що захисний провідник «зайвий». Воно може виявити дефект ізоляції або помилку схеми. Правильне рішення — перевірка, а не від’єднання PE.

Після води або дощу. Потрібно усунути джерело вологи та перевірити постраждалу ділянку. Висихання не доводить, що ізоляція та контакти залишилися справними. Мокре електрообладнання не використовують для пробного запуску.

Після повернення живлення. Одночасний запуск кількох приладів змінює режим установки. Електрик оцінює фактичний захист, обладнання й зв’язок з подією. Пояснення «це просто стрибок» без перевірки не усуває можливого дефекту.

Як електрик знаходить несправну групу

Дані для діагностики: Час спрацювання, Підключені прилади, Зміни після монтажу.

Фахівець спочатку встановлює, що саме захищає спрацьований пристрій. Далі організовує безпечне відключення й перевіряє схему, проводку та обладнання. Залежно від симптомів застосовує вимірювання ізоляції, струмів витоку, захисних провідників і роботи диференційного захисту.

Несправний прилад відокремлюють від несправної лінії на підставі результатів, а не здогадки. Наприклад, для бойлера перевірка повинна охопити і прилад, і його підключення; особливості пояснено в матеріалі бойлер вибиває захист.

У результаті власник має отримати назву несправної групи або вузла, підтверджену причину, виконані роботи та перевірки після ремонту. Якщо дефект не вдалося відтворити, це теж слід зазначити: відсутність події під час короткого огляду не дорівнює доказу справності.

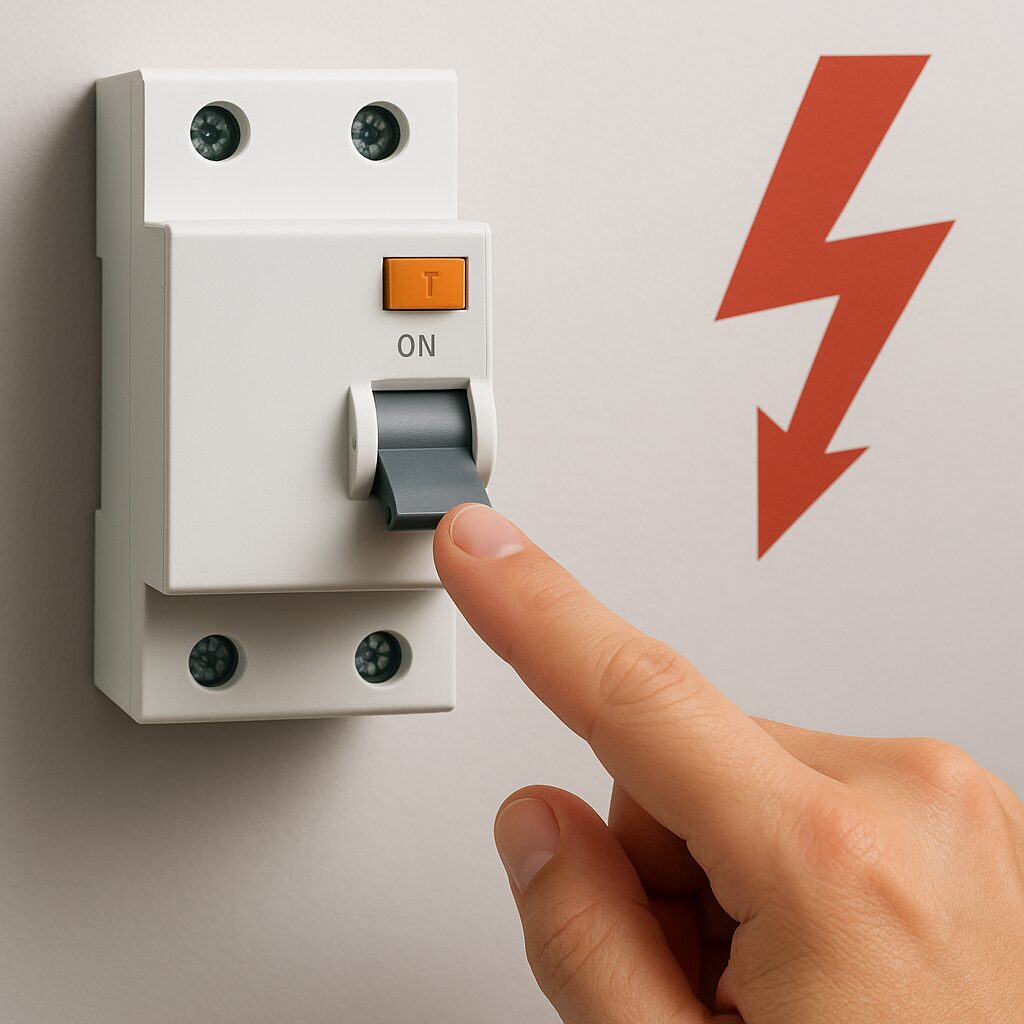

Що робити з кнопкою TEST і коли потрібна заміна

Кнопка TEST перевіряє передбачену виробником функцію самого диференційного пристрою. Вона не є повною перевіркою ізоляції, захисного провідника або всієї установки. Умови й періодичність її використання беруть з інструкції конкретної моделі.

Штатну перевірку виконують лише за умов безпечної експлуатації справного, сухого, доступного пристрою зі встановленими захисними кришками. За мокрого щита, запаху гару або вже відомої несправності не експериментують з TEST — потрібен електрик.

Якщо пристрій не поводиться так, як передбачає інструкція, користування установкою потрібно погодити з фахівцем. Заміна може бути потрібною за підтвердженого дефекту або невідповідності, але не є універсальною відповіддю на будь-яке спрацювання. Проєкт і підписи груп мають відповідати фактичному складу електрощита.

Пов’язані матеріали: Який автомат ставити на розетки й освітлення: як вибрати.

Часті запитання

Чому ПЗВ вибиває без навантаження?

Можливі приховані споживачі, пошкодження проводки, помилки нейтралі чи несправність пристрою. Відсутність увімкнених кнопок не доводить відсутність електричного зв’язку з приладами.

Чому ПЗВ вибиває вночі?

Потрібно перевірити автоматично кероване обладнання та умови установки. Запис часу й складу підключених груп корисний для діагностики.

Чому ПЗВ спрацьовує одразу після ввімкнення?

Можливі витік або помилка схеми. Не повторюйте ввімкнення й не обходьте захист: потрібна перевірка електриком.

Чому вибиває ПЗВ через вологу?

Волога може погіршити ізоляцію та створити шлях струму поза нормальним колом. Потрібне усунення джерела вологи та електрична перевірка постраждалої ділянки.

Чому спрацьовує ПЗВ після підключення заземлення?

Може виявитися дефект ізоляції або неправильне з’єднання N і PE. Від’єднувати захисний провідник для припинення спрацювання небезпечно.
