Перебои с электроэнергией уже давно перестали быть редкостью, поэтому подключение генератора к дому стал актуальным вопросом для владельцев частных домов, дач, коттеджей и даже небольших коммерческих объектов. Когда свет исчезает, вместе с ним могут остановиться газовый котел, циркуляционный насос, холодильник, интернет, освещение, охранная сигнализация, автоматика ворот, насосная станция и другое критически важное оборудование.
Но важно понимать: генератор для дома - это не просто "завел двигатель и вставил вилку". Неправильное подключение может привести к поражению током, пожару, повреждению бытовой техники, выходу из строя платы котла или даже к подаче напряжения обратно во внешнюю электросеть. Именно поэтому подключение генератора должно производиться через правильную схему: с переключателем резерва, АВР, защитой, заземлением, соответствующим кабелем и расчетом нагрузки.
Из опыта автора: чаще всего проблемы возникают не из-за самого генератора, а из-за способа его подключения. На объектах часто приходится видеть тонкие удлинители, самодельные вилки-вилки, генератор в гараже без вентиляции, отсутствие заземления, перегрузка слабого генератора бойлером или электрочайником. Все это небезопасно. Правильная схема резервного питания должна быть продумана еще до первого аварийного отключения.
В этом руководстве рассмотрим, как правильно подключить генератор к дому, какой генератор выбрать, как рассчитать мощность, зачем нужны АВР, переключатель ввода резерва, автоматический выключатель, УЗО, дифавтомат, реле напряжения, стабилизатор, UPS, отдельная резервная группа, защитное заземление PE и почему нельзя подключать генератор к дому через обычную розетку.
Почему генератор нельзя подключать к дому "как попало"
Генератор создает отдельный источник электропитания. Если неправильно подключить его, можно случайно соединить генератор с городской сетью, подать напряжение на внешнюю линию, повредить оборудование или создать опасность для электриков, работающих на сети. Такая ситуация называется обратной подачей напряжения, и именно ее следует исключить в первую очередь.
Правильное подключение генератора к дому подразумевает полное разделение двух источников питания: основной электросети и генератора. Для этого используют рубильник ввода резерва, переключатель 1-0-2 или автоматику ввода резерва. Такое решение не позволяет одновременно подать напряжение от генератора и от основной сети на одну и ту же линию.
Отдельно следует учитывать систему заземления, состояние электрощита, тип сети, мощность генератора, сечение кабеля, количество фаз, пусковые токи насосов и холодильников, чувствительность электроники котла и качество напряжения генератора.

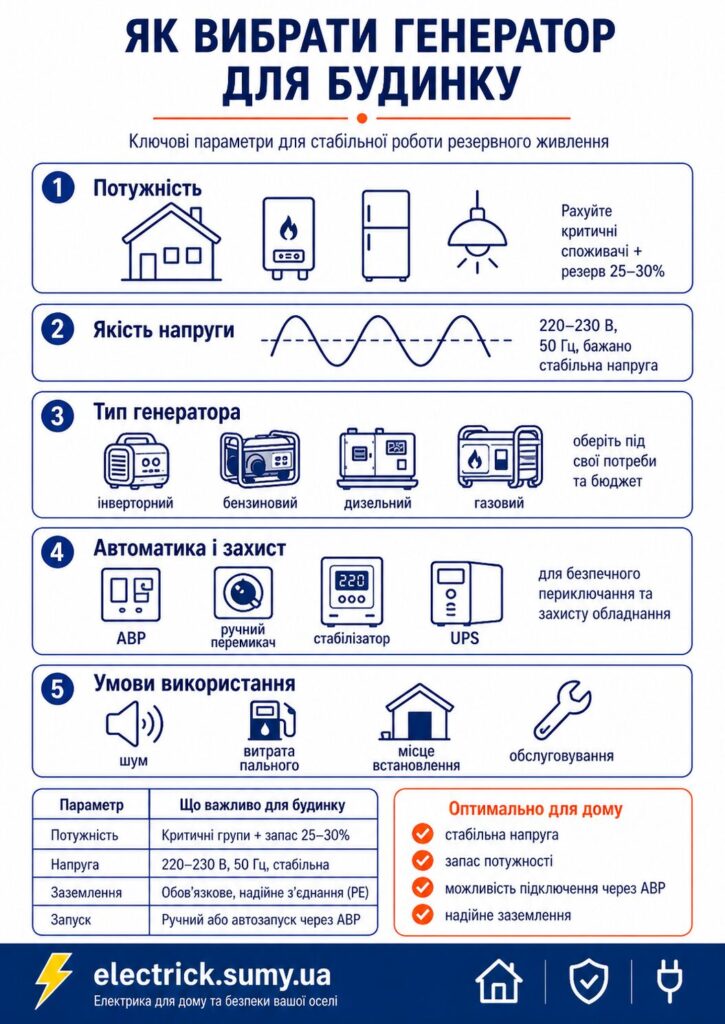

Выбор генератора для дома
Перед монтажом нужно правильно подобрать сам генератор. Не стоит покупать модель только по принципу "чем дешевле, тем лучше" или "чтобы хватило на все". Для дома генератор подбирают под конкретные задачи: питать только котел и несколько ламп, отдельную резервную группу или почти все здание.
Мощность генератора должна покрывать суммарную нагрузку всех приборов, которые будут работать одновременно с запасом примерно 25-30%. Если генератор работает постоянно на грани, напряжение проседает, частота становится нестабильной, увеличивается расход топлива, а электроника может работать с ошибками.
Что нужно учесть при выборе генератора
- Мощность - Считайте не только лампы, но и холодильник, котел, насосы, роутер, автоматику, ворота, скважинный насос.
- Пусковые токи электродвигатели насосов, холодильников и компрессоров в момент запуска могут кратковременно потреблять больше.
- Качество напряжения - для котла, компьютера, автоматики и электроники желательно стабильное напряжение 220-230 В и частота 50 Гц.
- Тип генератора - бензиновый, дизельный, газовый или инверторный.
- Количество фаз однофазный 220 В или трехфазный 380 В, в зависимости от электросети дома и нагрузки.
- Тип запуска – ручной стартер, электростартер или автозапуск через АВР.
- Уровень шума – важно для плотной застройки, частного сектора и ночной работы.
- Расход горючего — при продолжительных отключениях это существенный фактор.
| Тип генератора | Преимущества | Недостатки | Когда подходит |
|---|---|---|---|
| Бензиновый генератор | Доступен, прост в запуске, распространен для быта | Высший расход горючего, шум, ограничение по длительной работе | Для резервного питания дома на несколько часов |
| Дизельный генератор | Более экономный при длительной работе, выносливый | Более дорогой, тяжелый, шумный | Для больших домов и частых отключений |
| Газовый генератор | Удобен для стационарного решения, может работать долго | Нуждается в профессиональном подключении и проверке газовой части | Для постоянного резервного питания |
| Инверторный генератор | Более стабильное напряжение, более чистая синусоида, более тихая работа | Более высокая цена, не всегда большая мощность | Для котла, электроники, роутера, чувствительной техники. |
Какая мощность генератора нужна для дома
Чтобы правильно подобрать генератор, нужно определить, какие приборы должны работать при отключении электроэнергии. Не обязательно питать весь дом. Зачастую практичнее сделать отдельную резервную группу: котел, циркуляционный насос, холодильник, несколько светильников, интернет, зарядные устройства, насосную станцию или охранную систему.
Мощные потребители – электробойлер, электроплита, обогреватели, стиральная машина, духовка, кондиционер, сварочный аппарат – лучше не подключать к резервной группе без отдельного расчета. Они быстро перегружают генератор и могут вызвать просадку напряжения.
Пример резервной группы для частного дома
| Потребитель | Для чего нужен | Особенность |
|---|---|---|
| Газовый котел | Отопление и горячая вода | Чувствительный к качеству напряжения, фазы, нуля и заземления. |
| Циркуляционный насос | Движение теплоносителя по системе отопления | Имеет пусковой ток |
| Холодильник | Сохранение продуктов | Компрессор имеет пусковую нагрузку |
| Освещение | Минимальный комфорт и безопасность | Лучше использовать LED-лампы |
| Роутер / интернет | Связь, работа, видеонаблюдение | Можно питать через UPS |
| Насосная станция | Вода в доме | Нуждается в запасе мощности на старт |
Практический совет: лучше иметь отдельную "резервную" линию на критические приборы, чем пытаться питать весь дом. Так генератор работает стабильнее, меньше тратит горючее и не выключается от перегрузки.
Однофазный или трехфазный генератор: что выбрать
Если в доме однофазный ввод 220 В, обычно выбирают однофазный генератор. Если дом имеет трехфазный ввод 380 В, не всегда нужно покупать трехфазный генератор. Здесь важно оценить, какие потребители должны работать от резерва.
Трехфазный генератор имеет смысл, если у вас есть трехфазные потребители: насос, оборудование мастерские, промышленные двигатели или другие приборы на 380 В. Если резерв нужен только для котла, освещения, холодильника, роутера и бытовых приборов, часто достаточно правильно организованной однофазной резервной группы.
Опасность трехфазного генератора в обиходе заключается в неправильном распределении нагрузки по фазам. Если одна фаза перегружена, а две другие почти пусты, генератор работает нестабильно. Поэтому трехфазные схемы следует проектировать внимательнее.
Подготовка электрической системы дома
Перед тем как подключить генератор к дому, нужно проверить электрощит, проводку, заземление, автоматы, УЗО, дифавтоматы, состояние клемм, наличие отдельных групп и фактическую нагрузку. Если щит старый, с алюминиевыми проводами, свертками или автоматами неизвестного происхождения, сначала лучше привести его в нормальное состояние.
Что проверить перед подключением генератора
- Распределительный щит - есть ли место для переключателя резерва, автомата генератора, реле напряжения и отдельной резервной группы.
- Состояние проводки кабель не должен греться, иметь поврежденную изоляцию или слабые соединения.
- Заземление — проверить наличие PE-проводника, контура заземления и качество соединений.
- Система заземления - TN-C, TN-S, TN-CS или TT влияют на схему подключения и защиты.
- Нулевой проводник N – неправильная работа нуля может создать проблемы для котла, автоматики и защитных устройств.
- Группы погрузки нужно определить, какие линии будут работать от генератора, а какие останутся отключенными.
- Защитные устройства - автоматические выключатели, УЗО, дифавтоматы, реле напряжения должны соответствовать схеме.
Где устанавливать генератор у дома
Размещение генератора влияет не только на удобство, но и на безопасность. Генератор с двигателем внутреннего сгорания выделяет выхлопные газы, тепло, шум и вибрацию. Самый опасный фактор — угарный газ. Он не имеет запаха, поэтому генератор категорически нельзя запускать в доме, котельной, подвале, гараже без вентиляции, на застекленном балконе или возле открытых окон.
- Генератор следует устанавливать на открытом воздухе или в специально оборудованном месте с вентиляцией.
- Выхлоп не должен попадать в окна, двери, вентиляционные каналы или воздухозаборники.
- Нужна защита от дождя и снега, но без перекрытия доступа воздуха для охлаждения.
- Генератор должен стоять на ровной стойкой поверхности, подальше от легковоспламеняющихся материалов.
- Требуется удобный доступ для запуска, остановки, проверки масла, топлива и технического обслуживания.
Важно: генератор нельзя ставить в котельной рядом с газовым котлом. Это опасно из-за выхлопных газов, нагрева, топлива, искры, вибрации и риска попадания угарного газа в помещение.
Основные способы подключения генератора к дому
Есть несколько способов организовать резервное питание. Самый простой – подключать отдельные приборы напрямую через удлинитель. Самый правильный для дома – через электрощит, переключатель резерва или АВР, с отдельными защищенными группами. Выбор зависит от задач, бюджета, состояния проводки и мощности генератора.
Вариант 1: питание отдельных приборов от генератора
Это временный вариант, когда к генератору подключают несколько приборов напрямую через качественный кабель или удлинитель соответствующего сечения. К примеру, можно заживить холодильник, роутер, лампу или зарядное устройство. Такой способ не требует вмешательства в электрощит, но он неудобен и не подходит для полноценного питания дома.
Даже в этом случае нужно использовать кабель с нормальным сечением, исправные вилки и розетки, защиту от влаги и не перегружать генератор. Для котла, насосов и стационарных линий лучше производить отдельное решение через щит.
Вариант 2: подключение через ручной переключатель резерва
Ручной переключатель резерва или рубильник 1-0-2 позволяет безопасно переключать здание между основной сетью и генератором. Положение "1" - питание от городской сети, "0" - все выключено, "2" - питание от генератора. Главное преимущество такого решения – механическая блокировка одновременного подключения двух источников.
Это один из самых практичных вариантов для частного дома, если генератор запускается вручную. Электрик выделяет резервные группы, подключает переключатель, устанавливает защиту и объясняет владельцу порядок действий при отключении света.
Вариант 3: подключение через АВР
АВР - автоматика ввода резерва. Она контролирует наличие напряжения в основной сети и переключает нагрузку на генератор, когда электроэнергия исчезает. В более сложных системах АВР может автоматически запускать генератор, а по возвращении электроэнергии переводить дом обратно на основную сеть.
АВР удобен для дома, где нужно автоматизировать резервное питание: котел, насосы, холодильник, охрана, сервер, видеонаблюдение, автоматика ворот. Но такая система требует правильного подбора генератора с электростартером, аккумулятором, контроллером запуска и профессионального монтажа.
Вариант 4: генератор + UPS + стабилизатор
Для чувствительной техники, газового котла, компьютеров, роутера, системы охраны или видеонаблюдения часто используют комбинацию: генератор, UPS и стабилизатор напряжения. UPS дает время запуска генератора, а стабилизатор помогает выровнять напряжение, если генератор работает нестабильно.
Не каждый UPS подходит для котла и насосов. Для отопления лучше использовать модели с чистой синусоидой, достаточной мощностью и возможностью подключения наружных аккумуляторов.

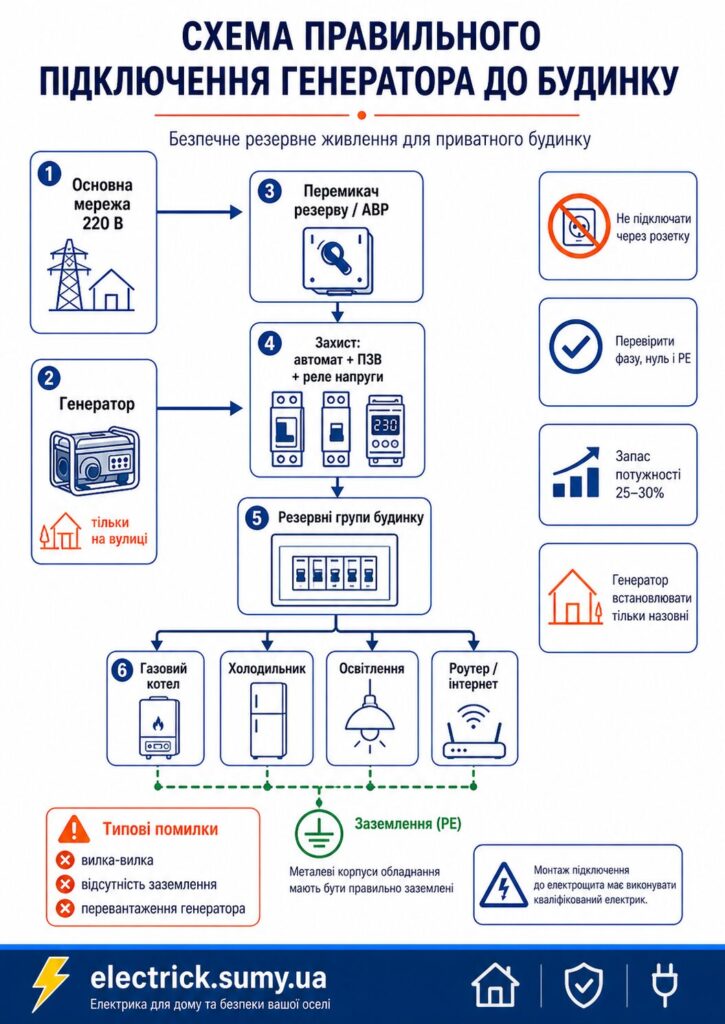

Схема правильного подключения генератора к дому
Безопасная схема выглядит следующим образом: основная сеть и генератор входят в устройство переключения, далее питание проходит через защитные устройства и подается на выделенные группы потребителей. В такой схеме генератор не может случайно подать напряжение в городскую сеть, а дом получает контролируемое резервное питание.
- Основной ввод — кабель от сети заходит в щит через вводный автомат.
- Генераторный ввод - отдельная линия от генератора через соответствующий кабель, разъем и защиту.
- Переключатель резерва или АВР – не позволяет одновременно соединить генератор и основную сеть.
- Защитные устройства - автоматические выключатели, УЗО, дифавтоматы, реле напряжения, при необходимости ограничитель перенапряжения.
- Резервные группы котел, насос, холодильник, освещение, роутер, охрана и другие важные потребители.
- Заземление — генератор, щит и корпуса оборудования должны быть подключены в соответствии с правильной схемой PE.
Конкретную схему подключения должен определять электрик после осмотра щита типа сети, системы заземления, генератора и нагрузки. Универсальной схемы "для всех домов" не существует, потому что разные дома имеют разные условия: однофазный или трехфазный ввод, старая или новая проводка, TN-C или TN-CS, отдельный контур заземления, разный набор потребителей.
Почему нельзя подключать генератор через розетку
Одна из самых опасных ошибок – подключение генератора к дому через обычную розетку с помощью кабеля с двумя вилками. Такую схему иногда называют "обратная вилка" или "вилка-вилка". Она кажется простой, но опасной.
- Можно подать напряжение обратно в внешнюю сеть.
- Можно поразить током человека, который коснется открытых контактов вилки.
- Можно повредить генератор, когда электроэнергия в сети внезапно появится.
- Можно перегрузить розетку, проводку или отдельную линию.
- УЗО, автоматы и защита могут работать некорректно.
Категорически не рекомендуется: подавать питание от генератора в здание через бытовую розетку. Для этого должен быть отдельный ввод, переключатель резерва или АВР, правильно подобранный кабель и защита.
Заземление генератора: почему это критически важно
Заземление генератора – одна из важнейших частей безопасной системы резервного питания. Без правильного PE-проводника могут некорректно работать защитные устройства, возникать опасные напряжения на корпусах оборудования, а фазозависимый газовый котел может не запускаться или выдавать ошибки.
При этом нельзя бездумно "забить штырь в землю" и считать, что проблема решена. Схема заземления зависит от типа генератора, электросети дома, системы TN-C, TN-S, TN-CS или TT, наличия контура заземления, УЗО, дифавтоматов и способа переключения нуля.
Именно поэтому заземление нужно не просто произвести, а проверить. Важны не только сами электроды в земле, но и качество контактов, сечение проводника, соединение в щите, отсутствие коррозии и правильное подключение защитного проводника PE.
Защитная автоматика для генератора
Подключение генератора к дому должно быть защищено так же, как и обычная электросеть. Для этого используют автоматические выключатели, УЗО, дифавтоматы, реле напряжения, стабилизатор, ограничители перенапряжения и другие устройства. Но их нужно подбирать под конкретную схему, а не устанавливать "на всякий случай".
| Устройство | Для чего нужен | Что важно |
|---|---|---|
| Автоматический выключатель | Защищает кабель и линию от перегрузки и короткого замыкания | Подбирается под сечение кабеля и погрузка. |
| УЗО | Защищает человека при утечке тока | Нуждается в правильной схеме нуля и заземления |
| Дифавтомат | Сочетает функции автомата и УЗО | Удобно для отдельных групп |
| Реле напряжения | Выключает нагрузку при опасном напряжении | Полезно при нестабильной работе генератора |
| Стабилизатор | Выравнивает напряжение для чувствительной техники | Не заменяет заземление и правильную схему |
| UPS | Предоставляет резерв на короткое время и защищает от мгновенных провалов. | Для котла желательна чистая синусоида |
Кабель от генератора к дому
Кабель для генератора должен соответствовать мощности, длине линии, условиям прокладки и типу подключения. Тонкий удлинитель – одна из причин просадки напряжения, нагрева контактов и нестабильной работы техники. Особенно это заметно, когда генератор стоит вдали от дома, а нагрузка большая.
Для стационарного подключения кабель лучше прокладывать в защитной трубе, гофре, коробе или другим способом, защищающим его от механических повреждений, влаги, ультрафиолета и случайного контакта. Разъемы, вилки, вводы и автоматы должны соответствовать нагрузке и быть рассчитаны на внешние условия, если они установлены на улице.
Сечение кабеля должно подбирать электрик. Учитывается мощность генератора, длина линии, способ прокладки, количество фаз, материал жилы, допустимый ток и падение напряжения.

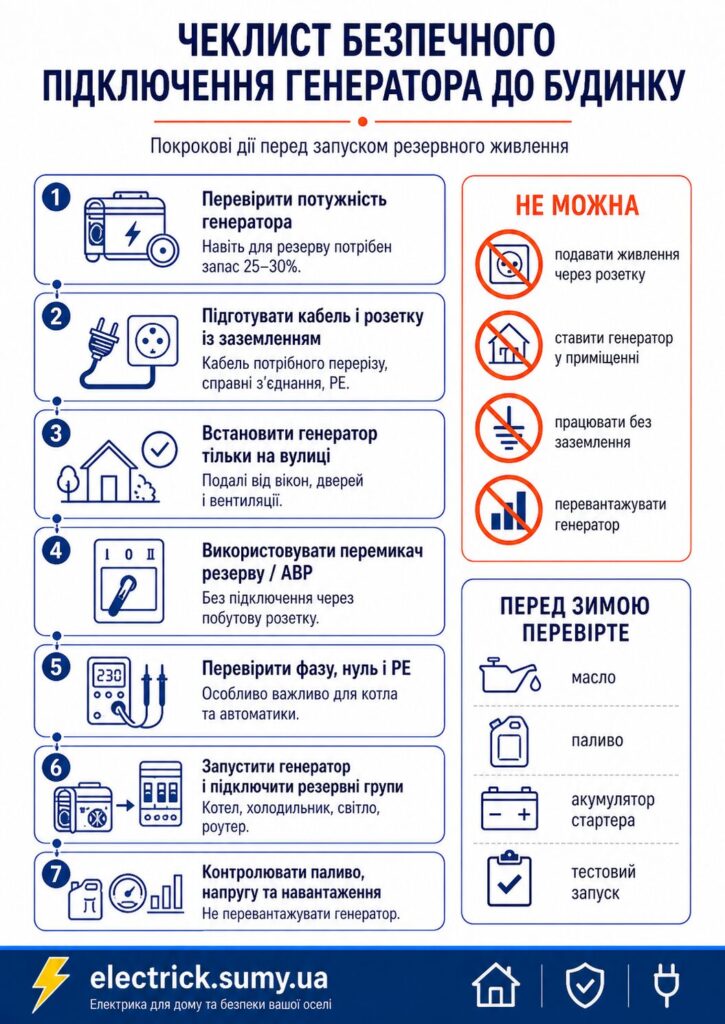

Порядок безопасного запуска генератора
После установки резервной системы владелец дома должен четко понимать, как ее запускать. Если установлен ручной переключатель резерва, порядок действий должен быть прост и понятен. Если установлена автоматика АВР, нужно знать, как она работает, где ее можно отключить и как поступить в случае аварии.
- Выключите или не включайте мощные приборы, не входящие в резервную группу.
- Проверьте уровень масла, топлива и состояние генератора.
- Установите генератор на безопасном месте с нормальным отводом выхлопа.
- Запустите генератор и дайте ему стабилизировать работу.
- Переведите переключатель резерва в питание от генератора или дождитесь работы АВР.
- Проверьте напряжение, работу котла, насосов, освещения и других критичных потребителей.
- Контролируйте нагрузку, шум, температуру генератора и запас топлива.
После восстановления основного электроснабжения необходимо вернуть систему обратно на сеть. Не следует резко включать все потребители сразу. Лучше дать генератору поработать без погрузки несколько минут, после чего остановить его согласно инструкции производителя.
Типичные ошибки при подключении генератора к дому
Ниже – ошибки, которые чаще всего встречаются при самостоятельном подключении генератора. Именно они создают наибольшее количество рисков для людей, проводки, генератора и домашней техники.
| Ошибка | Последствия | Как правильно |
|---|---|---|
| Подключение через розетку | Возвратное напряжение, риск поражения током, повреждение генератора | Использовать переключатель резерва или АВР |
| Отсутствие заземления | Опасное напряжение на корпусах, некорректная работа защиты | Проверить PE, контур заземления и схему щита |
| Тонкий кабель | Нагрев, просадка напряжения, пожарный риск | Подобрать кабель по току, длине и способу прокладки. |
| Перегрузка генератора | Просадка напряжения, останов двигателя, повреждение техники | Подключать только критические группы |
| Генератор в помещении | Риск отравления угарным газом | Устанавливать только на открытом воздухе или в специальном техническом месте |
| Нет реле напряжения | Техника может получить опасное напряжение | Установить защиту в соответствии со схемой |
Особенности подключения бензинового генератора
Бензиновые генераторы чаще всего используют для частных домов, потому что они доступны, просты в запуске и подходят для периодического резервного питания. В то же время бензиновый генератор требует качественного горючего, регулярной замены масла, очистки воздушного фильтра и контроля нагрузки.
- Не оставляйте бензин надолго в баке, если генератор не используется.
- Проверяйте свечу зажигания и воздушный фильтр.
- Не заправляйте генератор, пока он горяч.
- Контролируйте уровень масла перед каждым запуском.
Особенности подключения дизельного генератора
Дизельные генераторы лучше подходят для продолжительной работы и больших нагрузок. Они более дорогие, но более выносливые при правильном обслуживании. Для зимней эксплуатации важно использовать дизельное топливо, следить за аккумулятором стартера и не допускать проблем с запуском в мороз.
- Используйте сезонное дизельное топливо.
- Регулярно проверяйте топливный фильтр.
- Контролируйте аккумулятор электростартера.
- Не допускайте длительной работы на слишком малой нагрузке, если это запрещено руководством производителя.
Особенности подключения газового генератора
Газовые генераторы могут быть удобным решением для стационарного резервного питания, но требуют особо внимательного подхода. Подключение к газовой сети, редуктор, автоматика безопасности, герметичность соединений и вентиляция должны производиться только специалистами.
- Газовая часть должна быть смонтирована в соответствии с требованиями безопасности.
- Требуется проверка герметичности соединений.
- Желательно предусмотреть автоматическое отключение газа при аварии.
- Место установки должно иметь нормальную вентиляцию и безопасный отвод выхлопа.
Обслуживание генератора для дома
Долго стоящий без работы генератор может не запуститься в самый нужный момент. Поэтому резервный источник питания нужно периодически запускать, проверять под погрузкой и обслуживать согласно инструкции производителя.
- Проверяйте уровень масла перед запуском.
- Следите за состоянием воздушного фильтра.
- Проверяйте топливо и не храните его небезопасно.
- Контролируйте аккумулятор электростартера.
- Периодически производите тестовый запуск под небольшой нагрузкой.
- Проверяйте кабель, разъемы, автоматы, АВР и переключатель резерва.
- Не игнорируйте посторонний шум, запах гари, перегрев кабеля или нестабильное напряжение.
Когда нужно вызвать электричество
Подключение генератора к электрощиту – это работа повышенной опасности. Если необходимо питать не один отдельный прибор, а часть дома, лучше обратиться к электрику. Специалист проверит щит, состояние проводки, систему заземления, подберет схему переключения, защиту и объяснит порядок использования резервного питания.
- Необходимо подключить генератор к дому через щит.
- Требуется переключатель резерва или АВР.
- В доме старая проводка или нет заземления.
- Необходимо разделить резервные и нерезервные группы.
- Генератор нестабильно работает под погрузкой.
- Котел, насос или техника выдают ошибку от генератора.
- Нужно подобрать кабель, автоматы, реле напряжения, УЗО или дифавтомат.
FAQ: частые вопросы о подключении генератора к дому
Можно ли самостоятельно подключить генератор к дому?
Подключить отдельный прибор к генератору через исправный кабель можно, если следовать инструкциям изготовителя и правилам безопасности. Но подключение генератора к электрощиту, установку АВР, переключателю резерва, заземлению и защите должно выполнять квалифицированный электрик.
Можно ли подключить генератор к розетке дома?
Нет. Это небезопасная схема. Генератор нельзя подключать к дому через обычную розетку или кабель с двумя вилками. Нужен отдельный ввод, переключатель резерва или АВР.
Что лучше: ручной переключатель или АВР?
Ручной переключатель проще и дешевле, но требует участия человека. АВР более удобен, потому что может автоматически переключать питание и запускать генератор, если генератор поддерживает автозапуск. Для постоянного резервного питания АВР удобнее, для периодического использования часто достаточно ручного переключателя.
Нужно ли заземление для генератора?
Да, вопрос заземления обязательно нужно решить. Но схема зависит от типа генератора, электросети дома и системы заземления. Неправильное заземление может быть опасным, поэтому его должен проверить специалист.
Нужно ли реле напряжения при подключении генератора?
Реле напряжения желательно, особенно если генератор бюджетный или напряжение нестабильно. Оно помогает отключить нагрузку при опасном повышении или понижении напряжения. Но реле напряжения не заменяет верную схему подключения и заземления.
Можно ли питать весь дом от генератора?
Можно, если генератор обладает достаточной мощностью, правильно подобрана схема, кабель, защита и распределение нагрузки. Но на практике часто лучше питать только критические группы, чтобы не перегружать генератор и снизить расход горючего.
Почему генератор работает, но техника выключается или мигает свет?
Возможные причины: перегрузка генератора, тонкий кабель, длина линии, нестабильное напряжение, плохой контакт, неправильное заземление или слишком большой пусковой ток потребителя. Необходимо проверить генератор под нагрузкой и состояние подключения.
Вывод
Правильное подключение генератора к дому — это не временная перемычка, а полноценная система резервного питания. Она должна учитывать мощность генератора, пусковые токи, качество напряжения, количество фаз, состояние электрощита, заземление, защиту, кабель, переключатель резерва или АВР.
Самый безопасный подход – заранее определить критические потребители, сделать отдельную резервную группу, установить правильный переключатель или автоматику, проверить заземление и протестировать систему до реального отключения электроэнергии. Да генератор будет не источником риска, а надежным резервом для дома.
Если вы не уверены в схеме, не следует экспериментировать с розетками, удлинителями и самодельными подключениями. Лучше обратиться к электрику, который проверит электросеть дома, подберет оборудование и смонтирует систему безопасно. Это дешевле, чем ремонт техники, замена проводки или устранение последствий неправильного подключения.
