Як підключити розетку

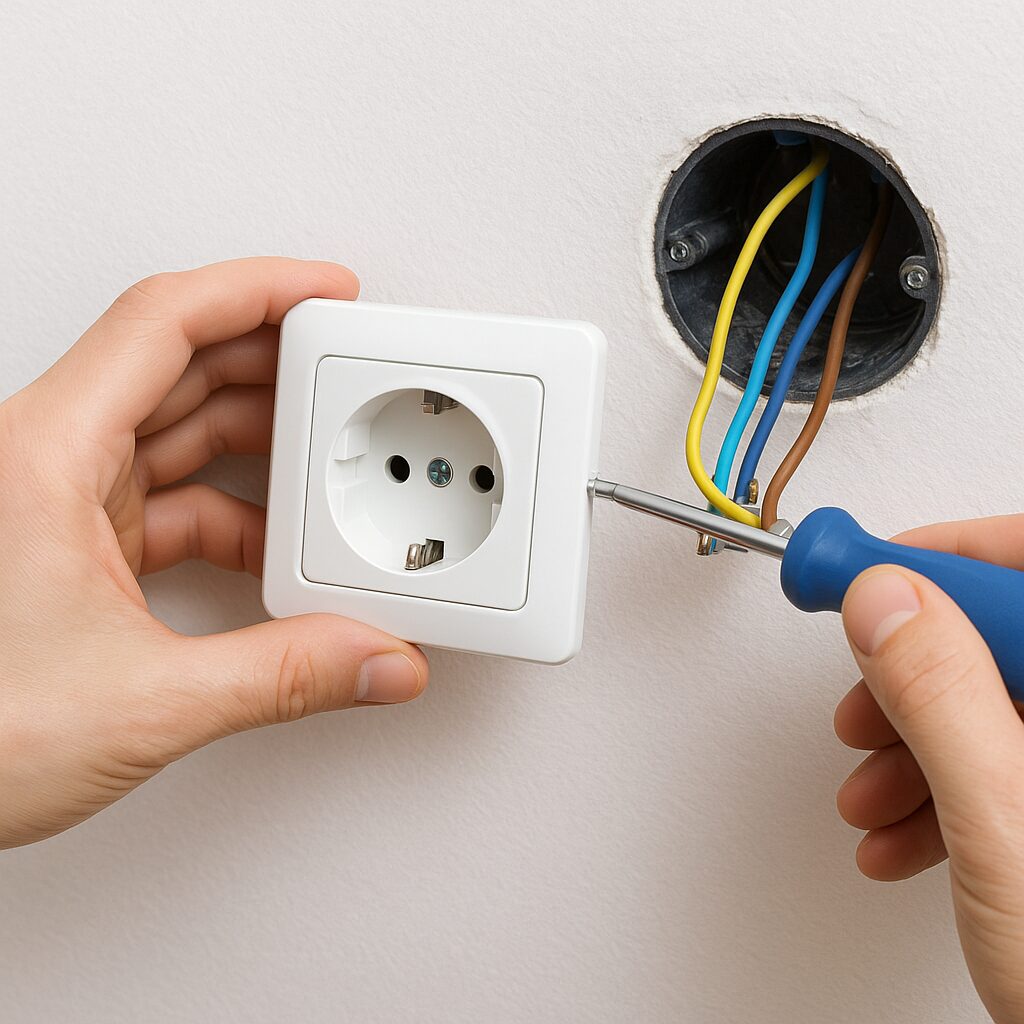

Діагностика перед підключенням: чи безпечно і чи правильно підготовлено місце під розетку

Щоб як підключити розетку безпечно, спочатку треба зробити коротку діагностику: знеструмити лінію, перевірити відсутність напруги, оцінити стан кабелю/підрозетника та переконатися, що захист (автомат і, за потреби, УЗО/дифавтомат) відповідає навантаженню. Далі ви отримаєте простий чек-лист, коли можна робити самому, а коли ризиковано і краще викликати електрика.

Швидкий висновок

• Починайте тільки після повного знеструмлення і перевірки індикатором + мультиметром/двополюсним тестером.
• Нормальний підрозетник: міцно сидить, не кришиться, має місце для укладки жил без “переломів”.
• Кабель: ціла ізоляція, достатній запас довжини, жила не “підгоріла” і не ламка.
• Автомат: справний, під перетин кабелю; “вибиває” — це симптом, а не “каприз”.

Кому підходить

• Ви вмієте знеструмити лінію і маєте інструмент: викрутку, стрипер/ніж, двополюсний тестер або мультиметр.
• Місце сухе, кабель цілий, автомат працює адекватно.

Кому не підходить

• Є запах горілої ізоляції, плавлення, іскри, нагрів розетки/коробки.
• Стара алюмінієва проводка, незрозумілі “скрутки”, відсутнє заземлення там, де воно має бути.
• Це кухня/санвузол/вулиця, і ви не впевнені в УЗО/дифзахисті.

1) Перевірка напруги: як знеструмити і не помилитися

Я бачив десятки ситуацій, коли “автомат вимкнули”, а фаза все одно залишилась — бо вимкнули не той, або хтось “підживив” лінію з сусідньої коробки. Алгоритм простий: вимикаєте потрібний автомат у щитку, в ідеалі — підписаний (якщо ні, доведеться визначати).

Далі перевіряєте в розетковому місці: індикаторна викрутка — це лише підказка. Надійніше — двополюсний тестер або мультиметр: між L–N і L–PE має бути 0 В. Якщо бачите напругу або вона “стрибає” — зупиняйтесь, це вже не історія про як підключити розетку “на швидку руку”.

Напруга не пробачає поспіху: краще витратити 2 хвилини на перевірку, ніж тижні на ремонт після пожежі.

2) Огляд підрозетника і кабелю: що має насторожити

Підрозетник повинен бути жорстко закріплений у стіні. Якщо він гуляє, розетка з часом розхитається, контакти послабляться — от вам і перегрів. Оцініть, чи є достатньо місця для укладки жил без сильних згинів.

Кабель: ізоляція без тріщин, жили чисті, без почорніння. Якщо мідь стала темною і крихкою — це наслідок перегріву або поганого контакту. Такі кінці потрібно обрізати до “живого” металу й перезачистити. Якщо запасу довжини нема — краще зробити правильне нарощування в коробці, а не “на чесному слові” в підрозетнику.

3) Автомат, захист і типові ризики: коли точно кликати електрика

Логіка захисту проста: автомат має захищати кабель. Якщо автомат завеликий для тонкого проводу — при перевантаженні гріється проводка, а не вимикається захист. У квартирі часто зустрічаю “народну творчість”: перемички, неякісні клеми, скрутки під ізолентою. Це небезпечно.

Викликайте електрика, якщо: автомат регулярно вибиває; є сліди підгоряння; у вас підключення розетки з заземленням планується, а “землі” фактично нема; це санвузол/кухня без УЗО/дифавтомата; або ви не можете чітко визначити фаза нуль земля в розетці. Гумор тут простий: електрика не любить героїв, вона любить порядок і правильні затяжки.

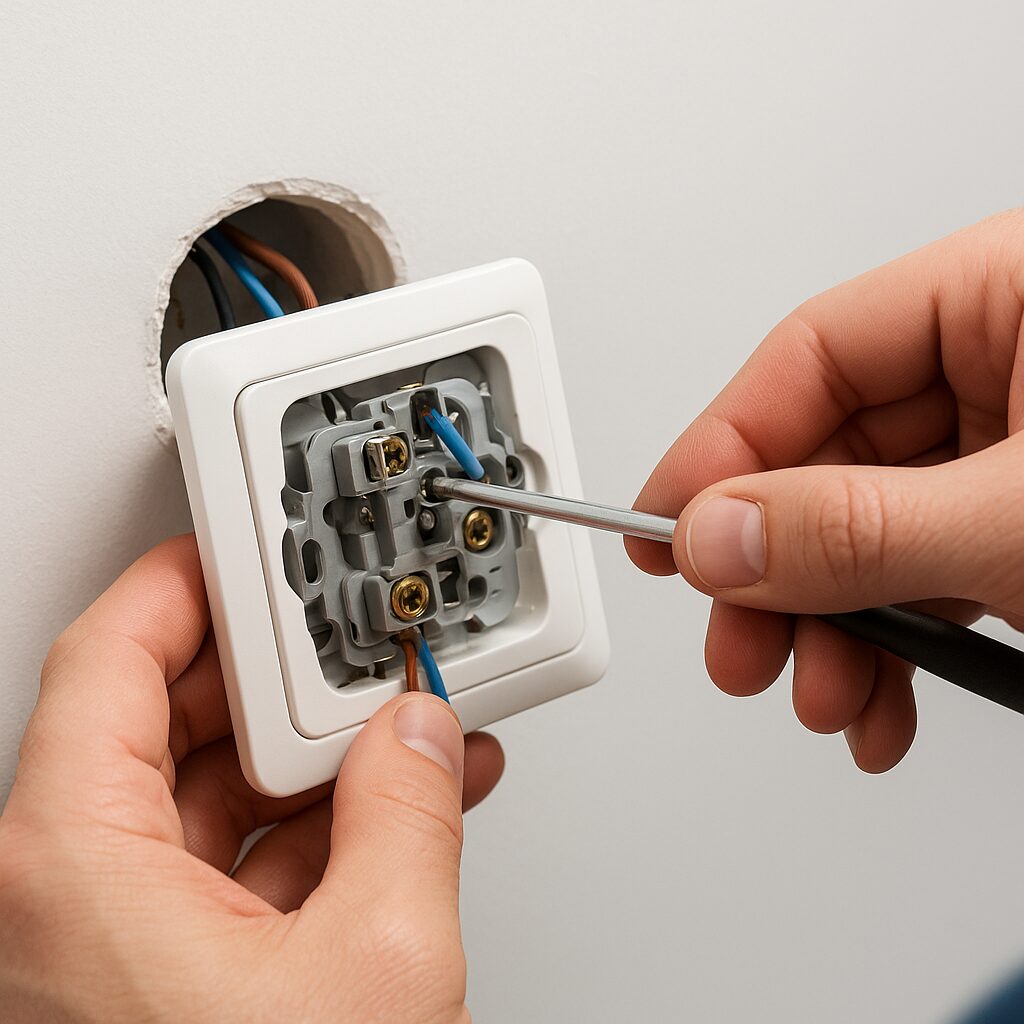

Фаза, нуль і земля в розетці: як не переплутати та що робити, якщо кольори проводів «живуть своїм життям»

Фаза, нуль і PE «по-людськи»: що це і де мають бути в розетці

Якщо пояснити просто: фаза (L) — це «живий» провід, який приносить напругу; нуль (N) — робочий зворотний провід; земля (PE) — захисний провід, який у нормі струм не несе, але рятує при пробої на корпус і допомагає відпрацювати захист.

Ключовий запит фаза нуль земля в розетці — де мають бути: у більшості розеток (Schuko/тип F, які найчастіше в Україні) два силові контакти симетричні, тому фаза може бути зліва або справа — і розетка все одно працюватиме. Але «правильно» робити однаково по всій квартирі: зазвичай фазу ставлять праворуч, нуль — ліворуч, а PE — на верхній/бокові заземлювальні контакти (в залежності від конструкції).

Я в реальних щитах бачив таке, що кольори «переїхали» місцями ще до вас. Тому правило номер один, коли ви думаєте, як підключити розетку: орієнтуйтесь не на колір, а на вимірювання.

Кольори проводів за ДСТУ і типові «сюрпризи» старих квартир

За сучасною практикою в Україні (гармонізовано з європейськими підходами): PE — жовто-зелений, N — синій, L — коричневий/чорний/сірий (можливі варіанти). У нових лініях зазвичай так і є, і життя простіше.

У старих квартирах і після «майстрів-універсалів» часто трапляються відхилення: синій може бути фазою, жовто-зелений може бути використаний як робочий провід (це дуже погано), а інколи земля взагалі відсутня — є лише два дроти. Ще один популярний фокус: «землю» роблять перемичкою на нуль у розетці. Так робити небезпечно: при обриві нуля на лінії корпуси приладів можуть опинитися під фазою.

Як визначити L, N і PE індикатором та мультиметром, якщо кольорам не довіряєте

Надійний шлях — двополюсний тестер або мультиметр. Індикаторна викрутка показує лише наявність фази на конкретній жилі (і може «брехати» на наведеннях), тому використовуйте її як первинну перевірку, але не як остаточний вирок.

Алгоритм (працюйте обережно, стоячи на сухій підлозі, без оголених проводів у руках): спочатку знаходите фазу індикатором. Далі мультиметром у режимі змінної напруги вимірюєте:

• між L і N: має бути приблизно 230 В;
• між L і PE: також близько 230 В (якщо PE справжня);
• між N і PE: близько 0 В або дуже мало (можливі невеликі значення через навантаження/наводки).

Якщо між «землею» і фазою немає 230 В, а між «землею» і нулем — не 0, зупиніться: можливо, PE відсутній, переплутаний або зроблений неправильно. У такій ситуації краще не грати в «вгадай провід» — це вже не про як підключити розетку самостійно, а про діагностику лінії.

Схема підключення розетки у квартирі: покроковий алгоритм (від автомата до клем)

Схема підключення розетки: логіка «автомат → кабель → клеми»

У квартирі правильна схема підключення розетки завжди починається не з викрутки в підрозетнику, а з щитка: автомат (і за потреби УЗО/дифавтомат) має відповідати лінії, яку він захищає. Далі йде кабель до розподільної коробки/безпосередньо до розетки, і вже в кінці — клеми механізму.

Типово для 230 В: фаза (L) заходить на клему L розетки, нуль (N) — на N, захисний провід (PE) — на клему із символом заземлення. У більшості сучасних механізмів клеми підписані або промарковані, і це сильно зменшує шанс помилки під час того, як підключити розетку самостійно.

Важливий момент з практики: якщо у вас прохідна схема (лінія йде «далі» на інші розетки), в підрозетнику може бути два кабелі — вхід і вихід. Тоді на кожній клемі можуть опинитися по дві жили (залежить від конструкції клем). Якщо клема розрахована на одну жилу — робіть розгалуження через правильні клемники (WAGO/гвинтові) у підрозетнику або коробці. Скрутка «на силу і надію» — короткий шлях до перегріву.

Покроковий алгоритм: як підключити розетку у квартирі без сюрпризів

Нижче — робочий порядок, який я використовую на об’єктах. Він підходить і для сценарію підключення розетки у квартирі, і коли ви вирішили як підключити розетку самостійно в кімнаті після ремонту.

• Знеструмте лінію в щитку: вимкніть потрібний автомат (а краще — всю групу, якщо є сумніви).
• Перевірте відсутність напруги у підрозетнику двополюсним тестером/мультиметром (не лише індикаторною викруткою).
• Підготуйте жили: акуратно зніміть ізоляцію на довжину, яку вказує виробник (зазвичай 8–12 мм). Не підрізайте мідні дротинки, не робіть “насічок” ножем по жилі.
• Підключіть до клем: PE → заземлення, N → нуль, L → фаза. Логіку не міняємо місцями “бо так зручніше”.
• Затягніть клеми (для гвинтових): підтягніть до чіткого зусилля без зриву різьби. Для пружинних — переконайтесь, що жила вставлена до упору.
• Укладіть проводи в підрозетнику без сильних заломів: робіть плавні петлі, щоб механізм не тиснув на клеми.
• Зафіксуйте механізм по рівню: лапками або гвинтами в підрозетник (краще гвинтами — надійніше).
• Поставте рамку і клавішу/накладку, не перетягуючи декоративні елементи.

Контроль якості після монтажу: затяжка, нагрів і «тест під навантаженням»

Після складання увімкніть автомат і перевірте роботу. Я роблю простий контроль: вставляю навантаження 1–2 кВт (чайник/обігрівач) на 10–15 хвилин і торкаюсь рамки біля клем (обережно). Ледь тепла — допустимо, гаряча — вже погано. Основна причина перегріву — слабкий контакт у клемі або неправильно підготовлена жила.

Якщо відчуваєте запах пластику, чути потріскування або автомат вибиває — відразу знеструмлюйте і переробляйте. Це той випадок, коли “та воно ще постоїть” закінчується чорним підрозетником.

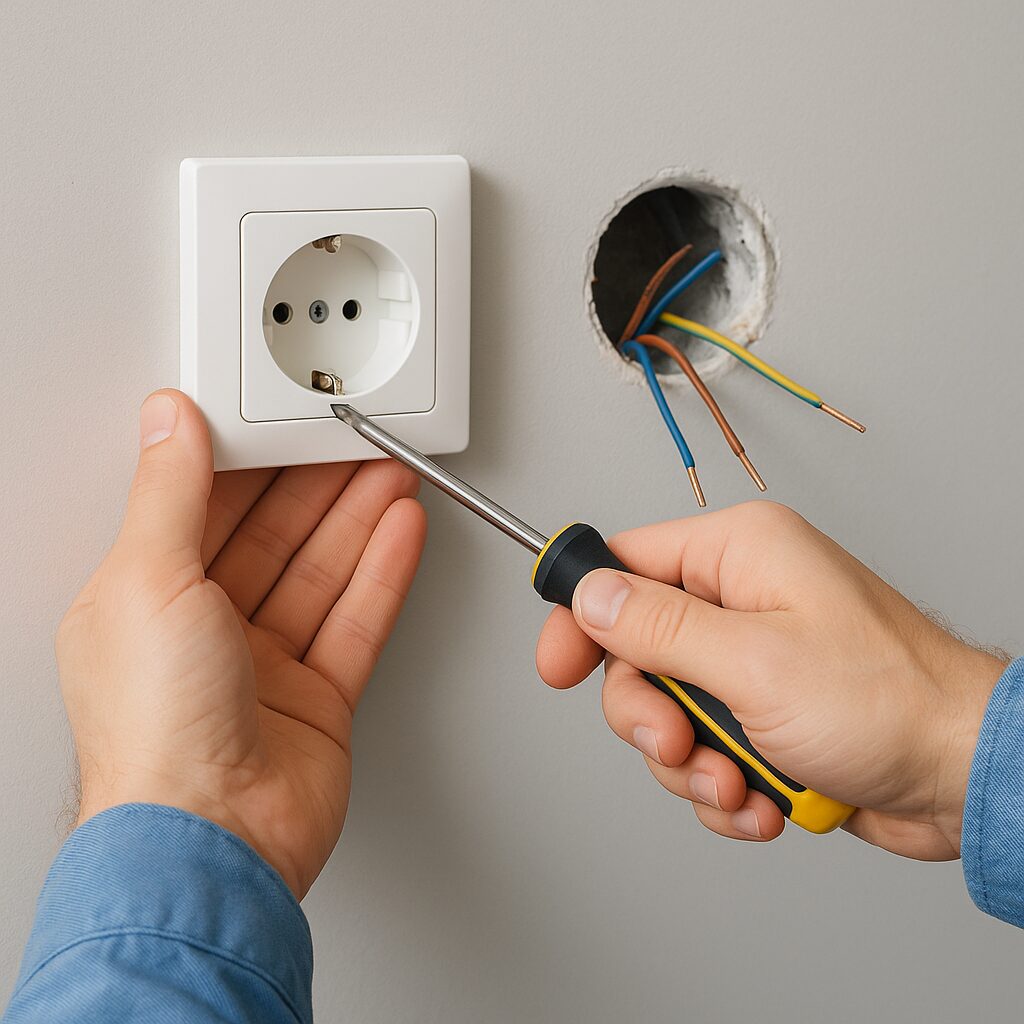

Підключення розетки з заземленням: що вважати «землею», а що — небезпечною імітацією

Що таке PE і як виглядає правильне підключення розетки з заземленням

Підключення розетки з заземленням означає, що до клеми із символом “землі” (PE) приходить окремий захисний провідник, який має безперервний зв’язок із захисною шиною в щитку, а далі — з системою заземлення будинку. Його завдання — не “щоб працювало”, а щоб при пробої фази на корпус пральної машини/бойлера струм пішов по PE і швидко відключив автомат/дифзахист.

Правильна картина в підрозетнику проста: L на L, N на N, PE на клему заземлення. І важливий нюанс з практики: PE не повинен бути тоншим/“випадковим” дротом, не повинен мати скруток “на чесному слові” і не повинен обриватися десь по дорозі. Коли питають як підключити розетку із землею, я завжди кажу: підключити клему — це 2 хвилини, а забезпечити справжній PE по всій лінії — це робота зі щитком і трасою кабелю.

“Заземлення — це не контакт у розетці. Це шлях струму до щитка і далі, який має бути надійнішим за ваш Wi‑Fi.”

Новобудова vs старий фонд: де “земля” є, а де її часто підміняють

У новобудовах зазвичай прокладено трижильний кабель (L, N, PE) і є окрема PE-шина в щитку. Там перевірка часто зводиться до того, чи не переплутані жили, чи нормально затягнуті клеми і чи є УЗО/дифавтомат на “мокрі” зони (ванна, кухня). Але й у нових будинках я бачив, як PE “висить у повітрі” — провід у розетці є, а в щитку його ніхто не під’єднав або під’єднав абияк.

У старому фонді типова історія — двопровідна мережа без PE. Тоді в розетці фізично немає “землі”, навіть якщо ви купили розетку із заземлюючими контактами. Найгірша імітація — перемичка земля-нуль в розетці (так зване “занулення” на місці). Важливо розуміти терміни: занулення як системне рішення можливе лише там, де в будинку правильно організована система з PEN/PE, є повторні заземлення, правильні розділення в вводі, і все це підтверджено схемою та вимірюваннями. “Перемичка” в одній розетці без системи — небезпечна самодіяльність.

Чому це погано: якщо десь обірветься нуль (N) на лінії або на стояку, ваш “PE”, зроблений перемичкою, може стати фазним через навантаження сусідів. Результат — напруга на корпусах приладів. Це вже не про ремонт, а про ризик ураження струмом.

Як перевірити, чи є заземлення насправді, і коли без вимірювань — ніяк

Перевірка “індикаторною викруткою в землю” — не доказ. Вона може світитися від наведень навіть на “порожньому” проводі. Мінімум, що можна зробити акуратно: мультиметром перевірити напруги L–N і L–PE (обидві близько 230 В), а також N–PE (близько 0 В). Але навіть це не дає відповіді, чи PE має низький опір і чи здатен забезпечити відключення захисту при аварії.

Без вимірювань спеціальними приладами (опір петлі “фаза-нуль/фаза-земля”, перевірка УЗО, огляд щитка) точний висновок про якість заземлення зробити не можна. Якщо це розетка для бойлера, пральної машини, посудомийки, електроплити або будь-яке місце у ванній — моя порада пряма: краще викликати електрика і перевірити систему комплексно. Бо “ніби земля є” — найпідступніший сценарій.

Підключення подвійної розетки: паралельне підключення, перемички та часті проблеми з клемами

Що таке підключення подвійної розетки і чому воно завжди паралельне

Підключення подвійної розетки (двомісної) означає, що обидва гнізда отримують живлення паралельно: фаза L приходить на обидві розетки, нуль N — також на обидві, і PE (земля) — на обидві. Послідовно розетки не підключають, бо тоді при від’єднанні/поганому контакті одного гнізда “посиплеться” друге і почнуться дивні симптоми, які потім шукають по всій квартирі.

В реальності є два типові варіанти:

1) Один механізм “2 в 1” (єдине тіло розетки на два гнізда). Часто виробник вже зробив внутрішні перемички, і вам достатньо завести L/N/PE у відповідні клеми.

2) Два окремі механізми під спільною рамкою. Тут перемички робите ви: L з першої розетки на L другої, N на N, PE на PE.

Ключова думка для тих, хто вивчає як підключити розетку без зайвих пригод: подвійна розетка не “подвоює потужність лінії”. Вона просто дає два місця під вилки на тій самій лінії.

Перемички: куди ставити, яким проводом і які клеми критичні

Якщо це два механізми, перемички робляться короткими відрізками такого ж типу проводу, як у лінії. Для стандартної розеткової групи в квартирі зазвичай використовують мідь 2,5 мм². Логіка проста: якщо лінія 2,5 мм² — перемичка теж не має бути “тоншим місцем”.

Перемички ставляться строго по однойменних клемах:

• L → L (фаза на фазу)
• N → N (нуль на нуль)
• PE → PE (земля на землю)

Критичний момент — клеми. У дешевих механізмах або при невдалому монтажі найчастіше гріється саме клемне з’єднання: погано зачищена жила, не дотягнутий гвинт, дріт “на перекосі”, або клема, яка не розрахована на дві жили.

Якщо виробник дозволяє в одну клему два провідники — ок, але лише за умови, що вони однакового перетину і вставлені до упору. Якщо не дозволяє — робіть розгалуження через клемник у підрозетнику, а вже від нього — по одному проводу на кожну розетку. Це виглядає більш “морочно”, але знімає 90% проблем з перегрівом.

Типові проблеми та як не перевантажити лінію подвійною розеткою

Подвійна розетка часто провокує просту помилку: “раз два гнізда — значить можна включити все одразу”. Але обмеження задає не кількість гнізд, а автомат і кабель лінії. Якщо у вас одна група на кімнату, одночасний чайник + обігрівач + праска — це вже заявка на вибивання автомата або нагрів контактів, особливо в старій проводці.

Ознаки, що щось зроблено не так: розетка тепла або гаряча під навантаженням, чути потріскування, запах пластика, вилка “сидить” надто вільно. У таких випадках знеструмлюйте і перевіряйте затяжку клем, стан жил і якість механізму. І ще з досвіду: подвійні розетки в неглибоких підрозетниках — окремий вид “спорту”. Якщо дроти не влазять і ви силою запихаєте механізми, потім страждають клеми і ізоляція.

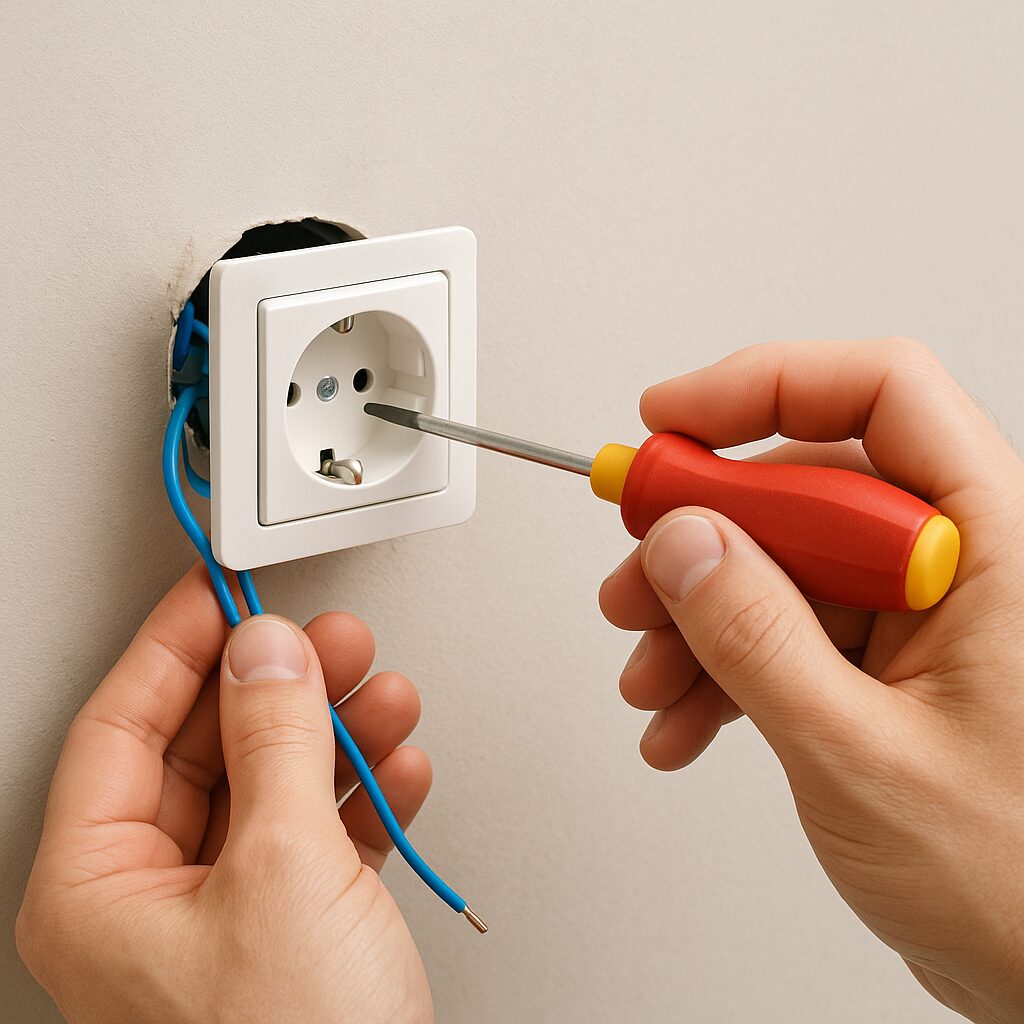

Помилки підключення розетки та швидкий troubleshooting: симптом → причина → що робити

Швидкий troubleshooting: що робити одразу, щоб не наробити біди

Коли після монтажу щось “не так”, головне правило просте: спочатку безпека, потім діагностика. Якщо ви щойно вчилися, як підключити розетку, і бачите іскру/дим/запах — це не “притертися має”, це сигнал зупинитися.

Перші дії перед будь-якою перевіркою:

• Вимкніть автомат/дифавтомат цієї лінії в щитку.
• Переконайтесь у відсутності напруги двополюсним тестером або мультиметром.
• Огляньте клеми, жили й підрозетник: чи немає підгоряння, оплавлення, почорніння міді.

Далі — працюємо від симптома до причини. У реальних квартирах 80% проблем — це слабкий контакт у клемі або “креатив” зі скрутками.

“Якщо розетка гріється — вона вже кричить. Просто кричить мовою температури.”

Симптом → причина → що робити (таблиця швидких рішень)

Коли зупинитись і викликати електрика: чіткі критерії

Є ситуації, де самостійний ремонт — погана ідея, навіть якщо ви вже розібралися, як підключити розетку за схемою. Викликайте електрика, якщо: є оплавлення/чорні сліди; автомат або УЗО вибиває “в нуль” одразу після вмикання; у підрозетнику волога; проводка алюмінієва й крихка; ви не можете однозначно визначити L/N/PE вимірюваннями.

І ще один чесний момент: без приладів для перевірки петлі “фаза-нуль/фаза-земля” та тесту УЗО ви не підтвердите, що захист спрацює швидко при аварії. Краще витратити гроші на діагностику, ніж на новий ремонт.

“Нормальна розетка під навантаженням не пахне, не гріється і не змушує вас слухати, чи не тріщить вона вночі.”

FAQ: короткі відповіді на часті питання про підключення розетки

Чи важливо, де фаза в розетці, і як має бути “правильно”?

Для більшості побутових розеток типу Schuko (які найчастіше в Україні) конструкція симетрична, тому технічно прилад працюватиме і коли фаза зліва, і коли справа. Але “правильно” — це коли у всій квартирі одна логіка: зазвичай L праворуч, N ліворуч, PE на заземлювальні контакти. Так легше діагностувати несправності і менше шансів переплутати при подальших роботах. Якщо ви робите як підключити розетку не в одній точці, а в кількох кімнатах, уніфікація реально економить нерви.

Чи можна підключити розетку без заземлення, якщо його немає? Що робити, якщо лише два дроти?

Якщо у вас стара двопровідна мережа, і в підрозетнику реально лише два дроти, зробити “справжнє” заземлення на цій точці неможливо без прокладки PE від щитка/стояка за правильним рішенням. Можна встановити розетку без контакту PE або розетку із заземлюючими контактами, але клему PE залишити непідключеною — це чесно. Нечесно й небезпечно — робити перемичку між N і PE в самій розетці: без системного рішення по будинку це може привести до появи напруги на корпусах приладів при обриві нуля.

Як компроміс для підвищення безпеки там, де немає PE, часто ставлять УЗО/дифавтомат на розеткові лінії (особливо ванна/кухня). Але УЗО не “створює землю”, воно лише відключає при витоку. Точний варіант залежить від вашого щитка і схеми живлення, тому інколи правильніше запросити електрика на огляд.

Перевірка тестером: двополюсним тестером або мультиметром перевіряйте напругу між L–N (має бути близько 230 В). Якщо є PE, тоді L–PE теж близько 230 В, а N–PE близько 0 В. Індикаторна викрутка не замінює вимірювання, вона може реагувати на наведення і вводити в оману.

Який автомат/УЗО потрібні, чи можна робити “шлейф” на кілька розеток і як зрозуміти, що клеми затягнуті нормально?

Автомат підбирають під кабель, а не “щоб не вибивало”. У типових квартирах розеткова група на мідному кабелі 2,5 мм² часто захищається автоматом 16 А, але без огляду щитка і фактичного перетину кабелю я не назву це універсальним правилом. Для мокрих зон та розеток під техніку (пральна, бойлер, посудомийка) бажаний дифзахист: або УЗО + автомат, або дифавтомат. Чутливість 30 мА — найпоширеніший варіант для побуту, але знову ж, важливий контекст і стан проводки.

“Шлейфом” (коли з однієї розетки живиться наступна) робити можна, це нормальна практика для розеткових груп, якщо дотримані умови: адекватний перетин кабелю, надійні з’єднання, клеми розетки дозволяють підключення двох жил, а сумарне навантаження лінії не перевищує можливості кабелю та автомата. Якщо клема не розрахована на дві жили або ви бачите, що дроти “ледве тримаються”, краще розгалужувати через клемники в коробці/підрозетнику.

Як зрозуміти, що клеми затягнуті правильно: провід не має рухатися при легкому підтягуванні, оголена мідь не стирчить назовні, ізоляція не затиснута під гвинтом, а після 10–15 хвилин реального навантаження (чайник/обігрівач) розетка не гріється і не пахне. Якщо є запах пластику, потріскування або відчутний нагрів — знеструмлюйте і переробляйте. У питанні як підключити розетку якість затяжки клем важливіша за “красиву рамку”.

Висновок

Правильний підхід до того, як підключити розетку, завжди однаковий: спочатку захист і діагностика, потім підключення за схемою, і лише після цього — контроль під навантаженням. У квартирі “дрібна” розетка дуже швидко перетворюється на “велике” питання, якщо пропустити базові кроки: знеструмити лінію в щитку, перевірити відсутність напруги тестером, оглянути підрозетник і кабель, переконатися, що автомат підібраний логічно під провід і що немає підгорілих жил чи клем.

Далі працює проста схема підключення розетки: L на клему фази, N на нуль, PE на заземлення. Кольорам проводів можна довіряти лише тоді, коли їх підтвердили вимірювання. Особливо уважно ставтеся до “землі”: справжній PE — це окремий захисний провід до щитка, а не перемичка між нулем і заземленням у розетці. Такі “лайфхаки” я бачив у реальних щитах і підрозетниках — і майже завжди вони закінчуються перегрівом, вибиванням захисту або небезпекою ураження струмом.

Після монтажу не лінуйтеся зробити контроль: підтяжка клем, акуратна укладка проводів без заломів, рівна фіксація механізму, а потім тест під навантаженням 10–15 хвилин. Нормальна розетка не гріється, не тріщить і не пахне пластиком. Якщо з’явився запах гару, відчутний нагрів, іскри, нестабільна робота або вибиває автомат/УЗО — знеструмлюйте і зупиняйтесь. У таких симптомах “дотягнути потім” — це найкоротший шлях до ремонту після пожежі.

Якщо є найменша підозра на стару проводку, відсутність PE, алюміній, скрутки, вологу в підрозетнику або сліди перегріву — краще не геройствувати. Виклик майстра в таких випадках дешевший за наслідки, а інколи — буквально рятує здоров’я.
