Як підключити вимикач

Безпека перед підключенням: що можна робити самому, а коли одразу викликати електрика

Ця сторінка — для тих, хто шукає як підключити вимикач і хоче зробити це без ризику ураження струмом чи пожежі. Суть проста: перед будь-яким підключенням вимикача ви маєте правильно знеструмити лінію, перевірити відсутність напруги та оцінити, чи взагалі можна лізти в коробку самостійно. Далі я дам чіткий алгоритм без «води», а також покажу типові небезпечні ситуації, які я регулярно бачу в реальних щитах і розподільчих коробках.

Швидкий висновок

• Працюємо тільки на знеструмленій лінії + перевірка індикатором/мультиметром.
• Фаза на вимикачі — це правило безпеки: вимикач має розривати фазу, а не «нуль».
• Якщо є підгорілі клеми, стара алюмінієва проводка або мокра зона — зупинка і виклик електрика.

Кому підходить: власникам квартир/будинків у процесі ремонту, тим, хто міняє механізм на новий і має справну проводку, а також майстрам-універсалам, які розуміють базові правила електробезпеки.

Кому не підходить: якщо вимикач гріється, іскрить, «вибиває» автомат, у коробці є плавлений пластик, або ви не можете чітко визначити, де фаза/нуль — тут без варіантів, викликайте електрика.

Що можна робити самому, а коли — стоп і виклик електрика

Самостійно допустимо міняти або підключати вимикач, коли ви точно можете знеструмити потрібну лінію, перевірити відсутність напруги та бачите «живу» проводку без слідів перегріву. Я нормально ставлюсь до DIY, але тільки там, де це не перетворюється на лотерею.

Одразу зупиняйтесь і телефонуйте електрику, якщо: проводка алюмінієва та ламка, клеми підгорілі, в коробці скрутки «на ізоленті», є волога/конденсат, або під час роботи відчуваєте запах горілого. Гумор тут такий: електрика помилки не прощає, вона їх… підсвічує іскрами.

Як правильно знеструмити лінію і перевірити відсутність напруги

Правильний порядок такий: 1) вимкніть автомат/дифавтомат саме тієї лінії (освітлення кімнати/поверху); 2) повісьте попередження домашнім “НЕ ВМИКАТИ”; 3) перевірте напругу в місці роботи. Не покладайтесь на те, що “світло згасло” — інколи фаза на вимикачі може бути не там, де ви думаєте, або лінії переплутані.

Чим перевіряти: найкраще — двополюсним індикатором або мультиметром. Викрутка-індикатор може підвести (наводки, «фантомна» напруга), тому для впевненості перевіряйте між фазою і нулем, фазою і землею (якщо є PE). Перевірка має бути двоетапною: до відключення (переконатися, що це саме та лінія) і після (переконатися, що напруги вже немає).

Типові небезпечні ситуації та базові інструменти

Найчастіше проблеми виникають не через сам механізм, а через контакти. Підгорілі клеми — це зазвичай слабкий затиск, неправильна скрутка або перевантаження. Алюміній старіє, «тече» під гвинтом, контакт слабшає, починається нагрів — і далі вже недалеко до пожежі. У мокрих зонах додатковий ризик — пробій на корпус/вологі стіни, тому без нормального захисту (УЗО/диф) краще не експериментувати.

Для базової перевірки та монтажу достатньо: індикатора напруги (краще двополюсного) або мультиметра, ізольованих викруток, бокорізів/стрипера для зачистки, клем (типу WAGO під правильний переріз) і ліхтарика. І ще одна «дрібниця», яку я люблю: маркер або ізолента для підпису провідників — економить години, коли потім шукають, чому вимикач не вмикає світло після «швидкого ремонту».

Логіка правильного підключення: фаза на вимикачі та схема підключення вимикача до лампи

Чому фаза на вимикачі — це правильно і безпечніше

Коли питають як підключити вимикач, я завжди починаю з логіки: вимикач повинен розривати саме фазний провід (L), а не нуль (N). Це не «примха електриків», а базова безпека. Якщо вимикач розриває фазу — у вимкненому стані на патроні/клемах світильника немає небезпечної напруги. Якщо ж розривати нуль, світло наче вимикається, але фаза залишається на світильнику, і будь-яка заміна лампи або ремонт перетворюються на гру “вгадай, де 230 В”.

У практиці я бачив десятки випадків, коли люди отримували удар струмом при “звичайній заміні лампочки”, бо вимикач був підключений по нулю. Зовні все працює, а всередині — пастка.

“Вимикач має вимикати небезпеку, а не лише світло.”

Ще один нюанс: навіть якщо у вас сучасний світильник, в ньому можуть бути металеві частини. Коли фаза лишається на клемах при «вимкненому» світлі, будь-яка помилка ізоляції або пошкодження може дати напругу на корпус. Саме тому правильна схема — це не тільки про роботу, а й про захист від ураження струмом.

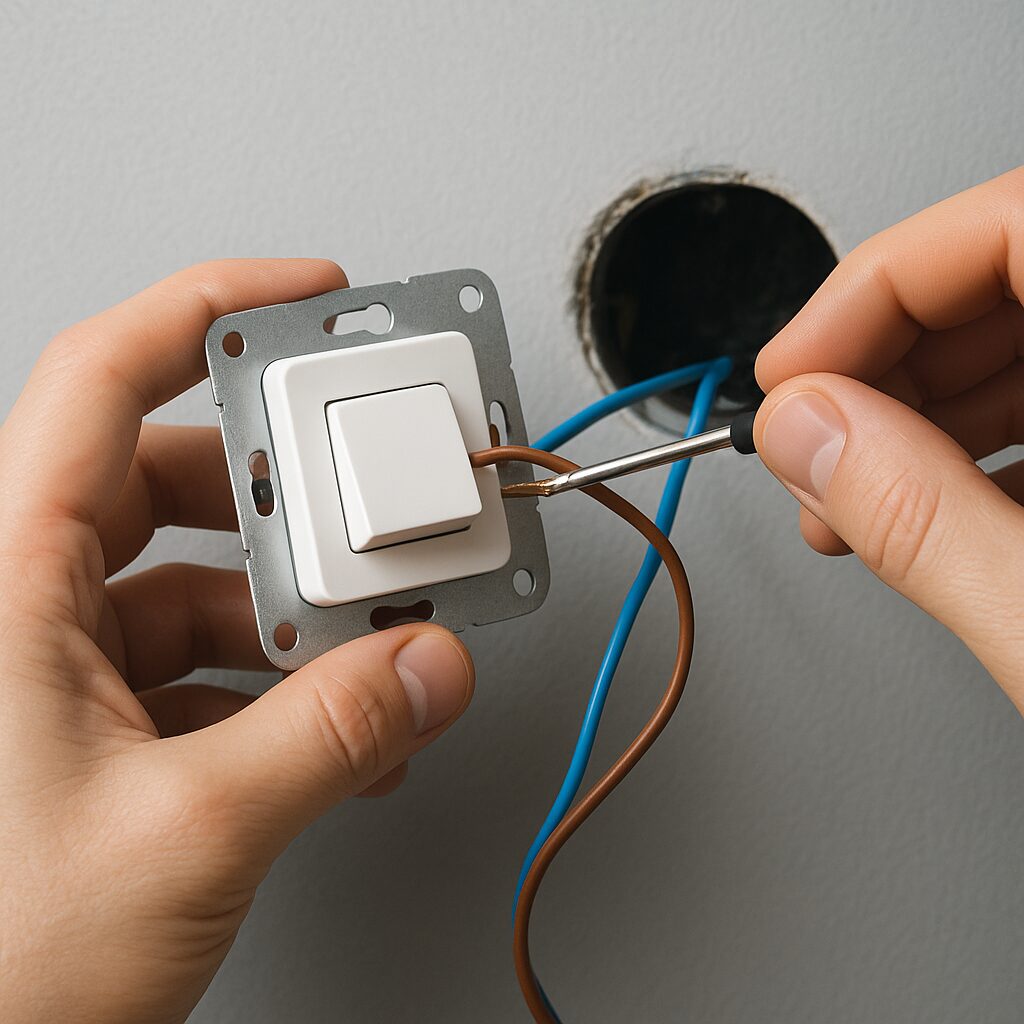

Базова схема підключення вимикача до лампи (логіка ланцюга)

Найпростіша і правильна схема підключення вимикача виглядає так:

Автомат у щиті → фаза (L) → вхід вимикача → вихід з вимикача (перемикана фаза) → клема L світильника/лампи. Нуль (N) іде напряму зі щита/розподільчої коробки на лампу. Захисний провідник PE (жовто-зелений) — теж напряму на корпус світильника або на клему заземлення (якщо вона є).

“Нуль не вимикають — ним повертають струм назад. Вимикають фазу — нею «приходить» небезпека.”

Така логіка важлива не тільки для побуту. Вона узгоджується з нормальною побудовою захисту: автомат захищає кабель, а вимикач лише керує навантаженням. Тому, коли робите підключення вимикача до лампи, думайте не “куди який дріт встромити”, а “що саме я розриваю і що залишаю під напругою”.

Як правило, у механізмі вимикача є дві клеми: L (вхід фази) і стрілка/1 (вихід на лампу). У дешевих моделях маркування буває умовним — тому перед затиском дротів дивіться схему на корпусі або перевіряйте прозвонкою (на знеструмленій лінії).

Кольори жил в Україні: орієнтир є, але перевірка — обов’язкова

У сучасній проводці в Україні найчастіше зустрінете такі кольори: коричневий/чорний/сірий — фаза (L), синій — нуль (N), жовто-зелений — захисний (PE). Це хороший орієнтир, але не гарантія. На ремонтах я регулярно бачу “синю фазу”, “жовто-зелений як робочий нуль” і інші творчі рішення попередніх майстрів.

Тому правило просте: кольорам довіряємо як підказці, але рішення приймаємо тільки після перевірки індикатором або мультиметром. Особливо у старих будинках, після часткових переробок, або коли в коробці є скрутки різних років. Саме так ви зменшите ризик помилки підключення вимикача, коли наче все «за кольорами», а потім вимикач не вмикає світло або, гірше, залишає фазу на світильнику.

Підключення одноклавішного вимикача: покроковий алгоритм (клеми, маркування, монтаж у підрозетник)

Підготовка і визначення проводів: де фаза, а де провід на лампу

Щоб зрозуміти як підключити вимикач правильно, спочатку треба не “вгадувати”, а ідентифікувати жили. В одноклавішному вимикачі все просто: одна жила — вхід фази (L/COM), друга — вихід на лампу (перемикана фаза). Нуль (N) і захисний PE через вимикач не проходять.

Алгоритм пошуку проводів у підрозетнику/коробці такий: знеструмлюєте лінію, розбираєте старий механізм, розводите жили так, щоб вони не торкались одна одної й металу, вмикаєте автомат на щиті на короткий час і тестером/індикатором визначаєте фазу. Далі знову вимикаєте автомат і працюєте тільки без напруги.

Як визначити провід на лампу, якщо в підрозетнику лише два дроти й один з них — фаза? Другий і є вихід на світильник. Якщо дротів більше (наприклад, у коробці є петля на інші точки), краще маркувати жили одразу: ізолентою/маркером підписати “L вхід” і “L на лампу”. Це дрібниця, яка рятує, коли через 15 хвилин все виглядає однаково.

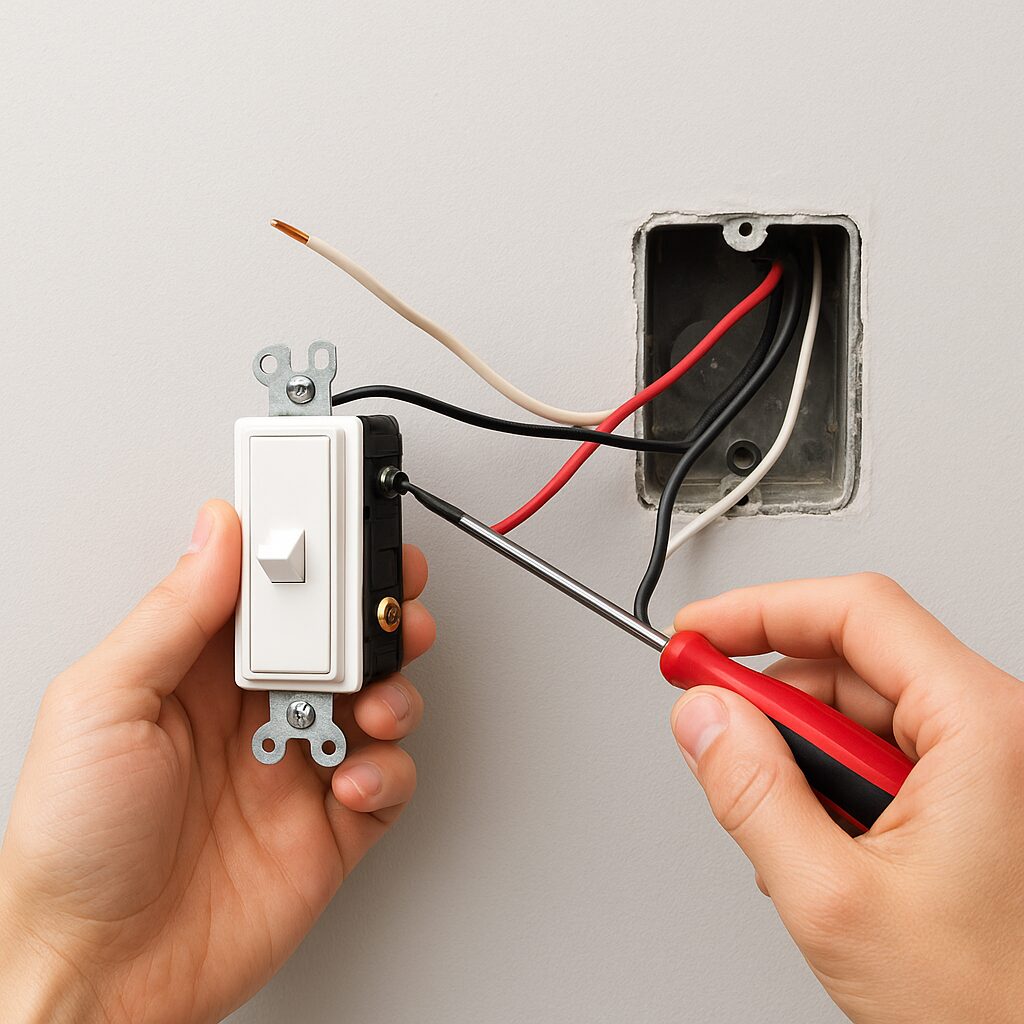

Покрокове підключення одноклавішного вимикача (клеми L/COM і вихід)

Нижче — практичний порядок, яким користуюсь на об’єктах, щоб не ловити «сюрпризи» вже після монтажу.

1. Знеструмте лінію в щиті й перевірте відсутність напруги на жилах (двополюсним індикатором або мультиметром).
2. Підготуйте провід: зніміть ізоляцію на 8–10 мм (орієнтуйтесь на позначку на клемі). Жила має бути рівна, без “щетини” з окремих дротинок.
3. Знайдіть клему L або COM на вимикачі — це вхід фази. Підключіть туди фазний провід, який приходить з коробки/лінії.
4. Другий провід підключіть у вихідну клему (часто позначена стрілкою, “1” або іншим маркуванням). Це провід на лампу.
5. Затисніть провід. Якщо клема гвинтова — затягніть впевнено, але без “зриву різьби”. Якщо пружинна — переконайтесь, що жила зайшла до упору.
6. Перед встановленням у підрозетник зробіть легке контрольне “смикання” кожного проводу: він не має рухатись у клемі.

“Слабкий контакт у вимикачі не світло вимикає — він гріє стіну.”

Нюанс по мідь/алюміній: мідь у клемах сидить стабільно. Алюміній часто “пливе” під гвинтом, контакт з часом слабшає й гріється. Якщо у вас алюмінієва проводка, я раджу мінімум — чиста, рівна зачистка, нормальний механізм із якісними клемами, і після першого тижня роботи — підтяжка (тільки знеструмлено). Ідеально — перехід на мідь через правильні клеми, але це вже залежить від ситуації в коробці.

Монтаж у підрозетник: фіксація механізму, рамка і дрібні нюанси

Укладіть дроти в підрозетнику “гармошкою”, без різких заломів, щоб вони не тиснули на клеми. Механізм ставте рівно: спочатку наживіть гвинти лапок/кріплення, вирівняйте по рівню/на око по лінії плитки, потім затягніть. Перетягнуті лапки — класика: підрозетник тріскає, а вимикач потім гуляє.

Перед тим як ставити рамку, ввімкніть автомат і перевірте роботу: клавіша повинна чітко клацати, світло вмикатись без мерехтіння й “хрускоту”. Якщо щось гріється або чути потріскування — відразу знеструмлюйте й перевіряйте затиск. Коли все ок — ставте декоративну рамку, не перекошуючи механізм. Саме на цьому етапі й видно, чи ви справді зробили як підключити вимикач акуратно, а не “аби працювало”.

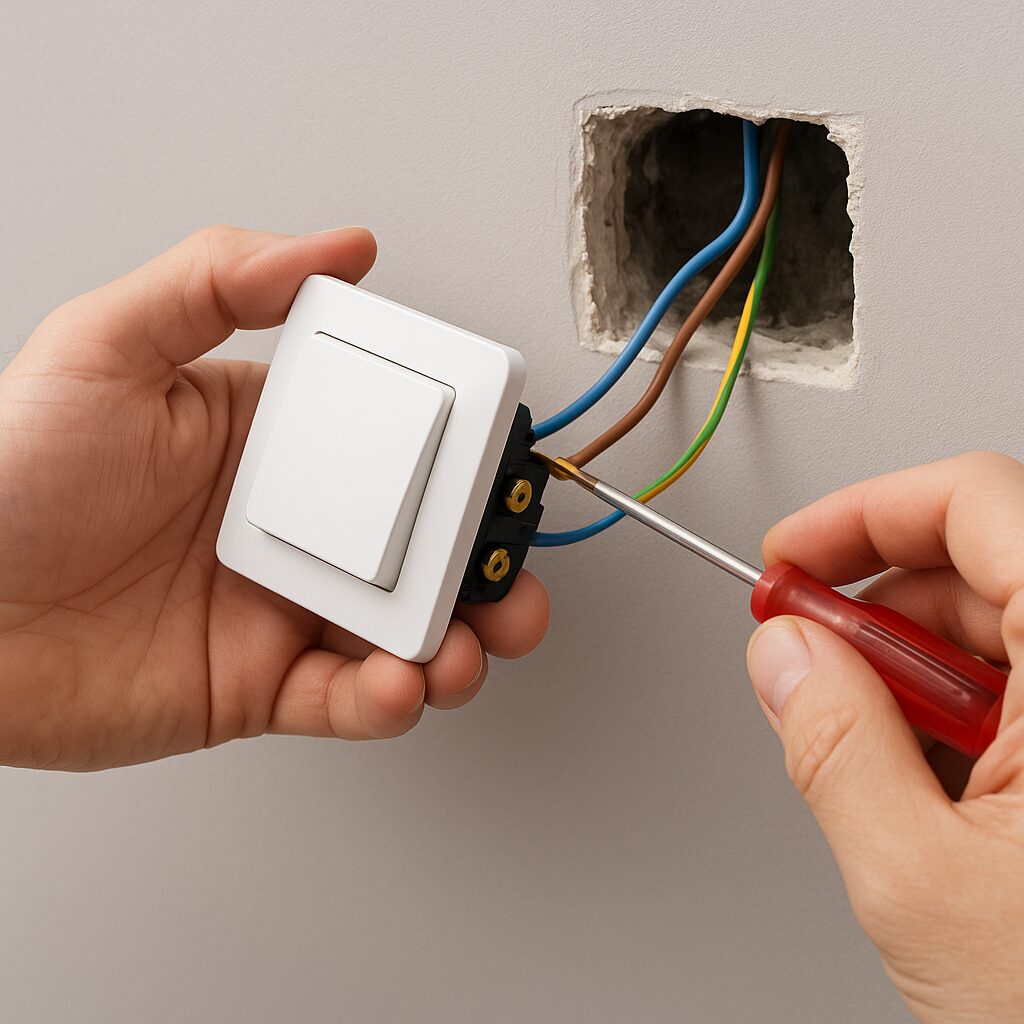

Перевірка після монтажу: як зрозуміти, що схема працює і що не гріється

Контрольний запуск: що робимо одразу після монтажу

Після того як ви зібрали механізм і поставили рамку, перевірка — це половина відповіді на питання як підключити вимикач. Бо “працює” ще не означає “безпечно”. Я роблю контрольний запуск за одним і тим самим алгоритмом, щоб не пропустити дрібницю, яка потім вилізе перегрівом.

Порядок дій такий: спочатку переконайтесь, що в коробці/підрозетнику нічого не стирчить, немає оголених жил і клеми закриті. Потім увімкніть автомат у щиті. Далі кілька разів перемкніть вимикач (увімк/вимк) і подивіться на світло: вмикається без затримок, не мерехтить, клавіша клацає чітко, без “хрускоту”.

Якщо лампа LED і є легкий короткий спалах при вмиканні — інколи це норма для певних драйверів, але тривале мерехтіння або “життя своїм життям” у вимкненому стані вже сигнал, що треба розбирати схему (часто винні підсвітка вимикача, наведення або помилки з нулем/фазою).

Перевірка розриву фази індикатором/мультиметром: як переконатися, що все зроблено правильно

Ключова перевірка безпеки — переконатися, що вимикач розриває саме фазу. Для цього потрібен індикатор напруги (краще двополюсний) або мультиметр. Працюємо обережно, не торкаємося оголених частин. Якщо не впевнені — зупиняйтесь і викликайте електрика.

Що робимо на практиці: у положенні “ВИМК” вимірюємо напругу на клемі світильника/патрона, де має бути фаза. Якщо схема правильна, то на патроні (відносно нуля/землі) напруги бути не повинно. У положенні “УВІМК” — навпаки, фаза повинна з’явитися на світильнику, і лампа має світити стабільно.

Важливо: кольорам проводів довіряємо тільки як підказці. У старих квартирах та після “ремонтів вихідного дня” я не раз бачив, що синій — це фаза, а жовто-зелений взагалі використали як робочий провід. Тому перевірка прибором — обов’язкова частина як підключити вимикач без сюрпризів.

Ознаки норми і небезпеки: коли можна закривати підрозетник, а коли — стоп

Після 5–10 хвилин роботи світла торкніться рамки і місця навколо вимикача тильною стороною пальців (обережно). Невелике “кімнатне” тепло — нормально, але помітний нагрів, гарячий пластик або запах — це вже проблема контакту чи перевантаження.

Орієнтири прості:

• Норма: немає іскріння, запаху, тріску; вимикач не гріється; світло не мерехтить; автомат не вибиває.
• Ненорма: потріскування в механізмі, іскра при легкому дотику клавіші, відчутний нагрів рамки, запах підпаленого, темні сліди на пластику, “плаваюче” світло.

Коли зупинитися: якщо є нагрів або іскріння — знеструмлюйте лінію на щиті й розбирайте з’єднання. Часто причина банальна: недотягнута клема, жила зайшла “на півдорозі”, або алюміній погано затиснутий і втрачає контакт. Якщо бачите підгорілі ділянки, крихку ізоляцію чи сумнівні скрутки — краще не “дотискати до перемоги”, а викликати майстра. Без огляду всієї лінії та стану коробок точну причину інколи не визначити.

Помилки підключення вимикача і симптоми: вимикач не вмикає світло, вибиває автомат, мерехтить лампа

Симптом: вимикач не вмикає світло — що найчастіше зробили не так

Це найпопулярніша причина, чому люди гуглять як підключити вимикач вдруге — після “усе підключив, а світла нема”. У 70% випадків проблема банальна і в межах вимикача/підрозетника, але інколи сидить у розподільчій коробці або навіть у світильнику.

Найімовірніші помилки підключення вимикача:

• Переплутали вхід і вихід: фазу подали не на L/COM, або “вихід на лампу” посадили куди завгодно.
• Невірно визначили провід на лампу: взяли “не той” дріт із коробки (особливо якщо там кілька ліній).
• Поганий контакт у клемі: жила зайшла не до кінця, гвинт не дотягнутий, у багатодротяній жилі частина дротинок обрізалась/вилазить.
• Обрив або погана скрутка в коробці: зовні все ціле, а всередині контакт “на чесному слові”.

Що можна перевірити безпечно: знеструмити лінію, зняти клавішу/рамку, підтягнути клеми, переконатися, що зачищення нормальне і провід не висмикується. Далі — контрольна перевірка фази індикатором: фаза має приходити на L/COM. Якщо на вході фази немає — проблема не у вимикачі, а вище по лінії (коробка/щит).

Що краще не “вгадувати”: прозвонювання проводів у коробці під напругою, пошук обриву без розуміння схеми, “скрутити як було” якщо там алюміній і підгорілі місця. Тут потрібні вимірювання і нормальний огляд.

Симптом: вибиває автомат/диф — коротке, витік або неправильна схема

Якщо після монтажу при натисканні клавіші вибиває автомат або дифавтомат/УЗО — це вже не дрібниця. Правило просте: не “тримаємо автомат”, не ставимо більший номінал і не вмикаємо багато разів поспіль. Так правильно, так безпечніше.

Імовірні причини:

1) Коротке замикання: оголена жила торкається іншої клеми/корпусу, в підрозетнику дріт перетерся, в коробці скрутка розсипалась. 2) Переплутали N і PE (для дифзахисту це критично): десь “нуль” посадили на землю або навпаки. 3) Пошкоджений світильник/патрон, особливо після затоплення або перегріву.

Безпечно можна зробити так: знеструмити, візуально оглянути підрозетник на оголені ділянки, переконатися, що дроти не затиснуті металевими лапками механізму, клеми не торкаються одна одної. Якщо після цього все одно вибиває — потрібні вимірювання (опір ізоляції, перевірка витоку) і краще майстер. Дифзахист просто так не “капризує”.

Симптом: мерехтить лампа або світиться у вимкненому стані

Мерехтіння найчастіше проявляється з LED-лампами. Причини зазвичай такі: вимикач із підсвіткою, наведена напруга в паралельних проводах (особливо в довгих трасах), поганий контакт у клемі, або помилкова схема, коли фаза на вимикачі відсутня і розривається нуль.

Що можна перевірити: якщо вимикач має підсвітку — тимчасово відключити її (або замінити вимикач на безпідсвітковий) і подивитися, чи зникла проблема. Також перевірити затиск у клемах: слабкий контакт інколи дає “нервове” світло і нагрів.

Коли точно потрібен майстер: якщо мерехтіння супроводжується нагрівом, тріском, запахом або “плаває” разом із роботою інших приладів. Без приладів інколи не відрізнити наведення від реальної проблеми з нулем/контактами, а це вже зона, де економія на виклику електрика може коштувати дорожче.

FAQ: короткі відповіді про те, як підключити вимикач світла в типових випадках

Питання про схему: фаза/нуль, пошук фази, однакові кольори

Чи можна розривати нуль вимикачем? Технічно світло може гаснути, але так робити небезпечно. Правильно, коли фаза на вимикачі, тобто вимикач розриває фазу (L), а нуль (N) йде напряму на лампу. Інакше у вимкненому стані на світильнику може залишатися потенціал, і заміна лампи перетворюється на ризик удару струмом.

Як знайти фазу? Коротко: знеструмлюєте лінію, розводите жили, вмикаєте автомат на короткий час і перевіряєте індикатором напруги або мультиметром, де є L. Потім знову вимикаєте автомат і підключаєте. Викрутка-індикатор інколи показує “фантом” через наведення, тому для впевненості краще двополюсний індикатор або мультиметр (вимір між L–N та L–PE, якщо є заземлення).

Що робити, якщо два дроти одного кольору? Не довіряти кольорам, а робити маркування після визначення: один підписати як “L (вхід)”, другий як “вихід на лампу”. У старій проводці в Україні це частий випадок, і єдиний нормальний спосіб — перевірка приладом. Якщо ви не можете чітко визначити, де фаза і куди йде провід на світильник, краще не “вгадувати”, а викликати електрика.

Питання про вимикач із підсвіткою та “дивну” індикацію на вимкненому

Як підключити вимикач з підсвіткою? За логікою схема та сама: фаза заходить на L/COM, з виходу йде на лампу. Сам модуль підсвітки зазвичай підключений всередині механізму, і вимикачу достатньо двох проводів. Але з LED-лампами підсвітка часто викликає підсвічування або мерехтіння у вимкненому стані — через маленький струм, який “підживлює” драйвер лампи.

Чому індикатор світиться на вимкненому? Найчастіше це або наведена напруга в проводі (поруч ідуть інші лінії), або струм через підсвітку вимикача, або помилка в схемі (розірвали нуль, а фаза лишилась на світильнику). Для побутової діагностики важливо не плутати наведення з реальною напругою: мультиметр з високим опором може показувати “щось”, але струму там майже немає. Якщо при цьому лампа мерехтить, гріється вимикач, чути тріск або є запах — це вже не “фантом”, а проблема контакту/схеми, і потрібен огляд.

Питання про матеріали та захист: мідь/алюміній, автомат і кабель на освітлення

Чи можна напряму з’єднувати мідь з алюмінієм? Ні, напряму скруткою — так небезпечно. Контакт окислюється, гріється, з’являються підгорілі місця. Правильно — через клеми/перехідники, які допускають Cu/Al, або через з’єднання з відповідною пастою та правильним затиском (залежить від рішення). Якщо ви бачите алюміній у коробці й ставите сучасний механізм, не економте на правильному з’єднанні: саме тут найчастіше “народжується” перегрів.

Який автомат і кабель під освітлення? У типових квартирах і будинках найчастіше роблять мідний кабель 1,5 мм² на освітлення і автомат 10 А (інколи 16 А — але це вже залежить від довжин, способу прокладки, групування і реального навантаження). Підбирають за логікою “автомат → кабель → навантаження”, щоб автомат захищав кабель. Якщо у вас стара алюмінієва лінія, змішані перерізи або незрозуміло, що за кабель у стіні, — це якраз випадок, коли відповідь без огляду буде нечесною. Тоді краще спочатку діагностика, а вже потім рішення, як підключити вимикач у вашій конкретній схемі.

Висновок: правильна схема, контроль фази та коли краще не ризикувати

Якщо звести всю тему до одного правила, то воно таке: фаза на вимикачі. Тобто вимикач має розривати фазний провід, а нуль і захисний PE повинні йти напряму до світильника. Саме так схема залишається безпечною: у положенні “вимкнено” на клемах лампи не сидить небезпечна напруга, а ризик отримати удар струмом під час заміни лампи або ремонту стає значно меншим. Тому, коли ви розбираєтесь, як підключити вимикач, думайте не лише “щоб світило”, а “що в цій точці під напругою і коли”.

Друге ключове — якість з’єднань. Більшість проблем із мерехтінням, нагрівом і “то працює, то ні” я бачу не через сам вимикач, а через контакт: недотягнута клема, погано зачищена жила, алюміній, який “поплив” під гвинтом, або скрутка в коробці, яка тримається на ізоляції й оптимізмі. Нормальний затиск, правильні клеми під ваш матеріал провідника і акуратне укладання в підрозетнику — це реально впливає на пожежну безпеку.

Третє — перевірка після монтажу. Увімкніть автомат, кілька разів перемкніть світло, переконайтесь, що немає тріску, іскріння, запаху, нагріву. За можливості індикатором/мультиметром перевірте, що у “вимкнено” фаза не приходить на світильник, а у “увімкнено” — приходить. Це та дрібна дисципліна, яка відрізняє “зробив сам” від “зробив правильно”.

“Електрика пробачає лише одне — коли ти вчасно зупинився.”

І чесно про межі DIY. Якщо у вас стара алюмінієва проводка, підгорілі клеми, волога зона, вибиває автомат/диф, або ви не можете однозначно визначити провідники без приладів — краще не ризикувати. У таких випадках без вимірювань і досвіду точну причину не визначити, а помилка може коштувати дорого. Якщо сумніваєтесь — викликайте електрика. Так безпечніше для вас, вашої техніки і вашого дому.
