Скільки розеток потрібно: рахуємо прилади й робочі місця
Універсального числа для квартири, будинку чи кафе немає. Порахуйте постійно підключені прилади, місця одночасного користування дрібною технікою та додаткові точки. Одне гніздо для однієї вилки — одна розетка; подвійний блок має два гнізда. Клемний вивід для приладу рахуйте окремо, не як звичайну розетку.
Умовний приклад: 7 + 4 + 2 = 13 розеток
| Категорія | Склад умовного прикладу | Кількість гнізд |
|---|---|---|
| Постійні прилади | Холодильник, духовка, посудомийка, витяжка, мікрохвильова, блок підсвітки, фільтр із живленням. | 7 |
| Робоча поверхня | Чотири погоджені місця для одночасного користування. | 4 |
| Додаткові | Два погоджені місця для заряджання або іншого приладу. | 2 |
| Разом | 7 + 4 + 2 | 13 |
Це приклад підрахунку, а не норма чи готова електрична схема. Він припускає, що зазначені прилади підключаються вилками відповідно до їхніх інструкцій. Варильну поверхню з клемним підключенням у цьому прикладі враховують окремою точкою живлення. Кількість розеток не визначає допустиме одночасне навантаження.
Заповніть таблицю для власної кухні
Для кожного приладу запишіть модель і спосіб підключення з інструкції. Таблиця нижче — шаблон для копіювання або друку; порожні значення заповніть зі свого проєкту.
| Прилад | Місце | Підключення | Доступ |
|---|---|---|---|
| Холодильник | Заповніть модуль або зону. | Розетка чи інший спосіб за інструкцією. | Як відключити без небезпечного доступу? |
| Духовка | Заповніть нішу. | За інструкцією моделі. | Чи не притискає корпус вилку? |
| Посудомийка | Заповніть секцію. | За монтажною схемою. | Чи є доступ і захист від протікання? |
| Варильна поверхня | Заповніть модуль. | Розетка або клемний вивід за проєктом. | Як передбачене відключення? |
| Робоча техніка | Запишіть кожну робочу зону. | Кількість одночасно потрібних гнізд. | Чи дістає штатний кабель? |
| Інші прилади | Додайте власні рядки. | Укажіть спосіб і кількість. | Перевірте меблі й комунікації. |
Окрема точка підключення не завжди означає окрему лінію від щита. Потрібні лінії, кабелі й захист визначає електрик за навантаженням, інструкціями та умовами об’єкта.
Кількість розеток над стільницею
Рахуйте гнізда по кожній робочій зоні: які прилади стоять постійно і які використовуються одночасно. Не дублюйте прилад у двох списках і не визначайте кількість лише за довжиною стільниці.
Нанесіть на план місця для чайника, кавомашини й іншої техніки та перевірте довжину штатних шнурів. Розташування має узгоджуватися з водою, нагрівом, меблями й вимогами обладнання. Висоти й точки відліку описані окремо: висота розеток на кухні від стільниці.
Додаткові гнізда не збільшують пропускну здатність лінії. Одночасні навантаження та групування перевіряє електрик.

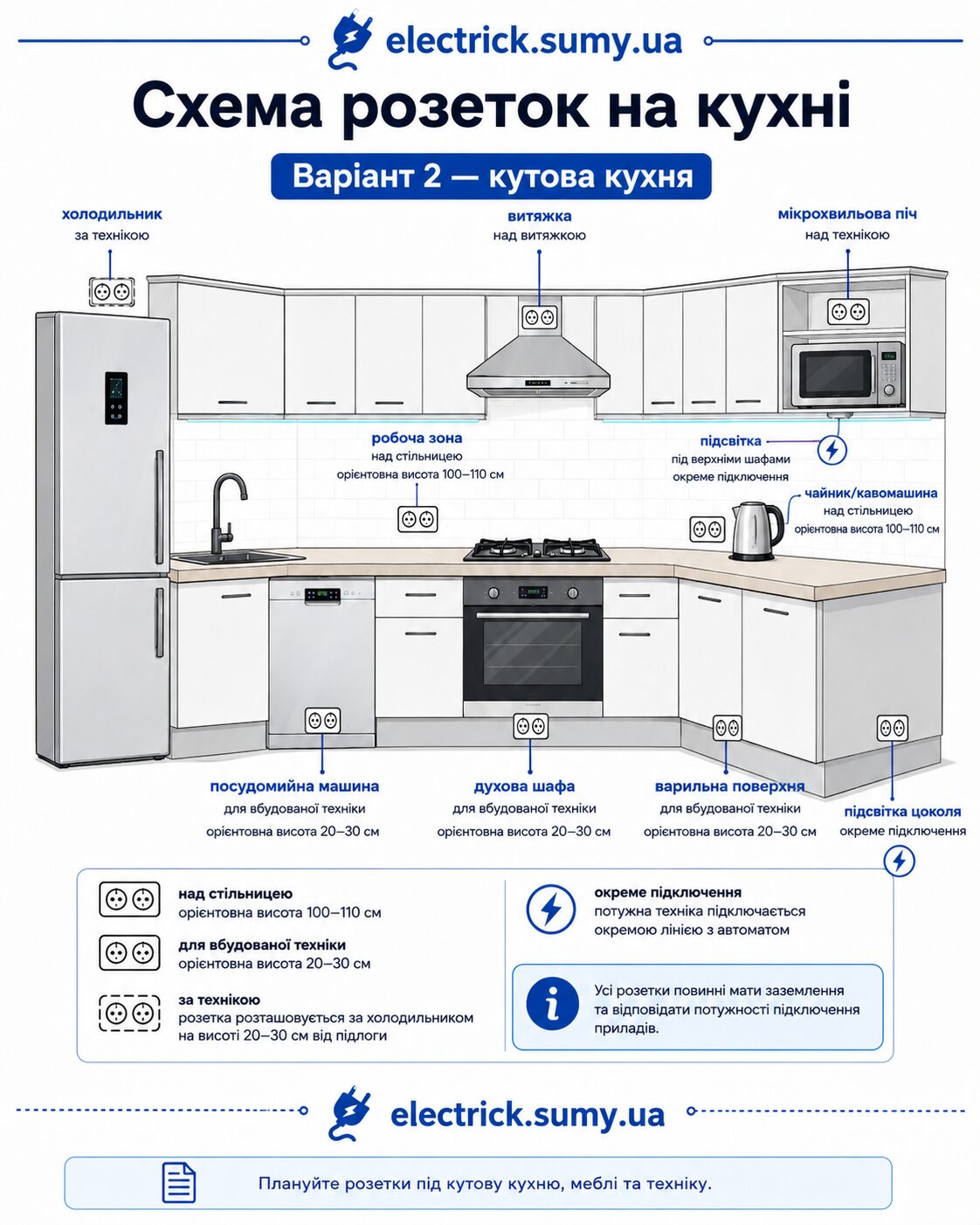

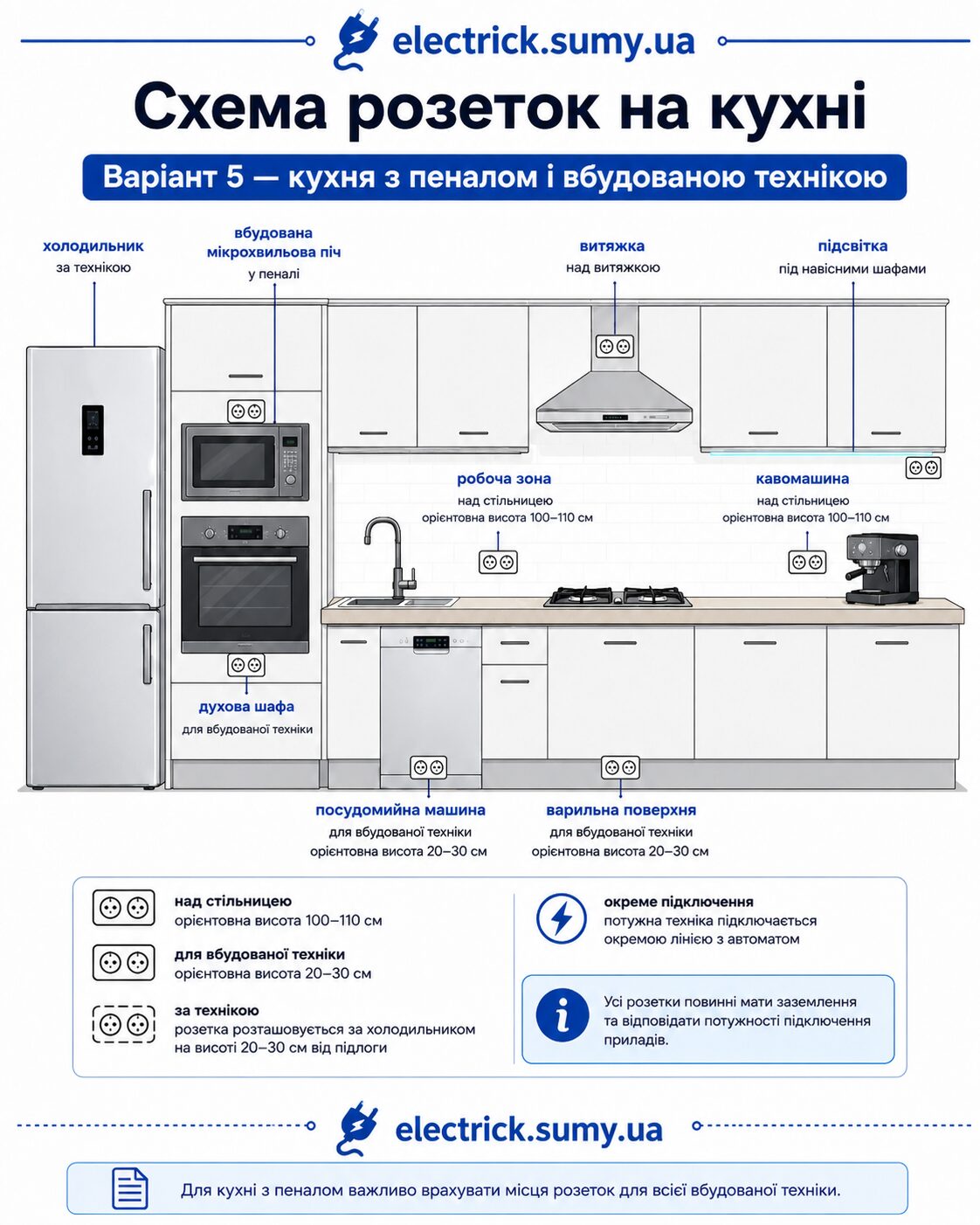

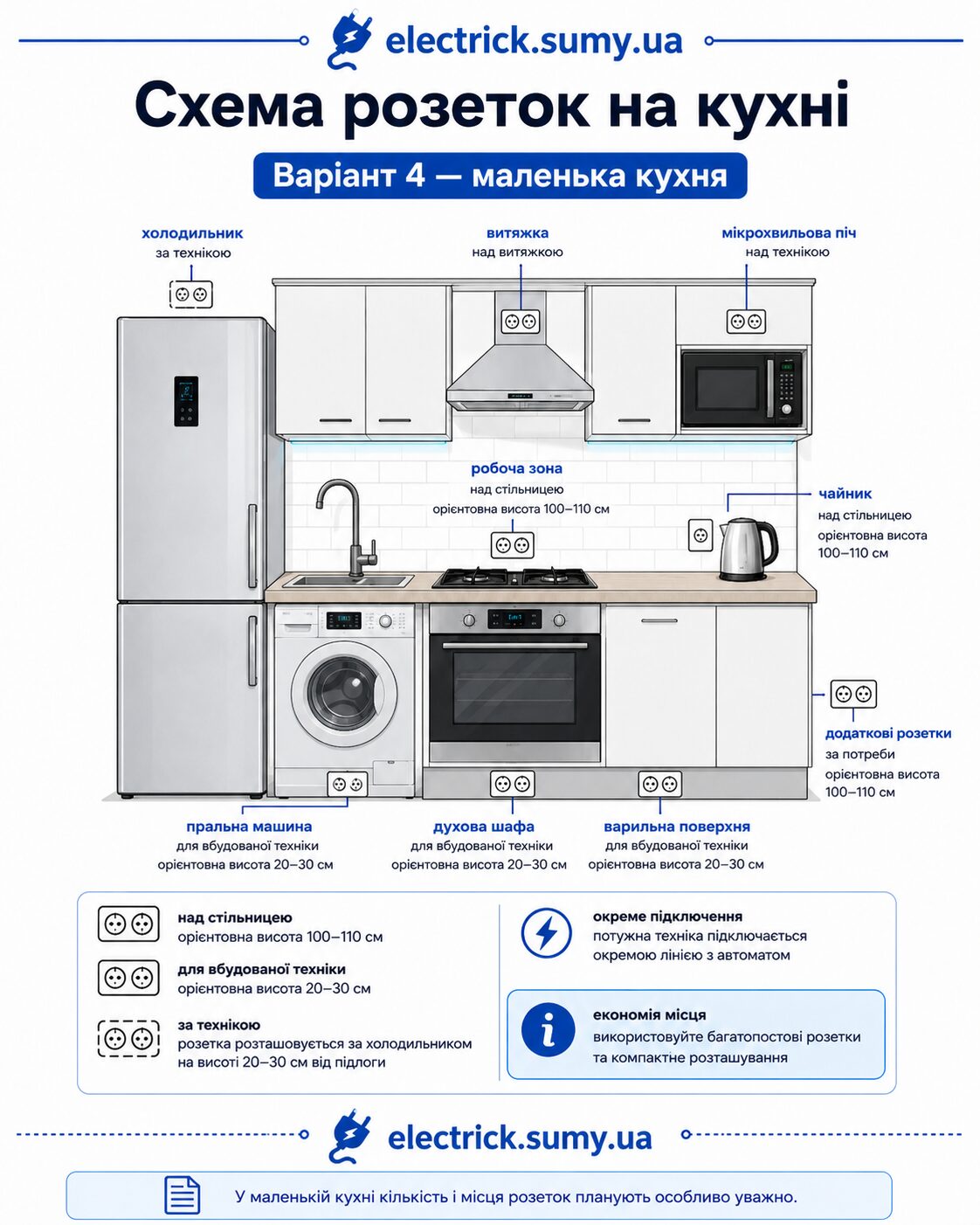

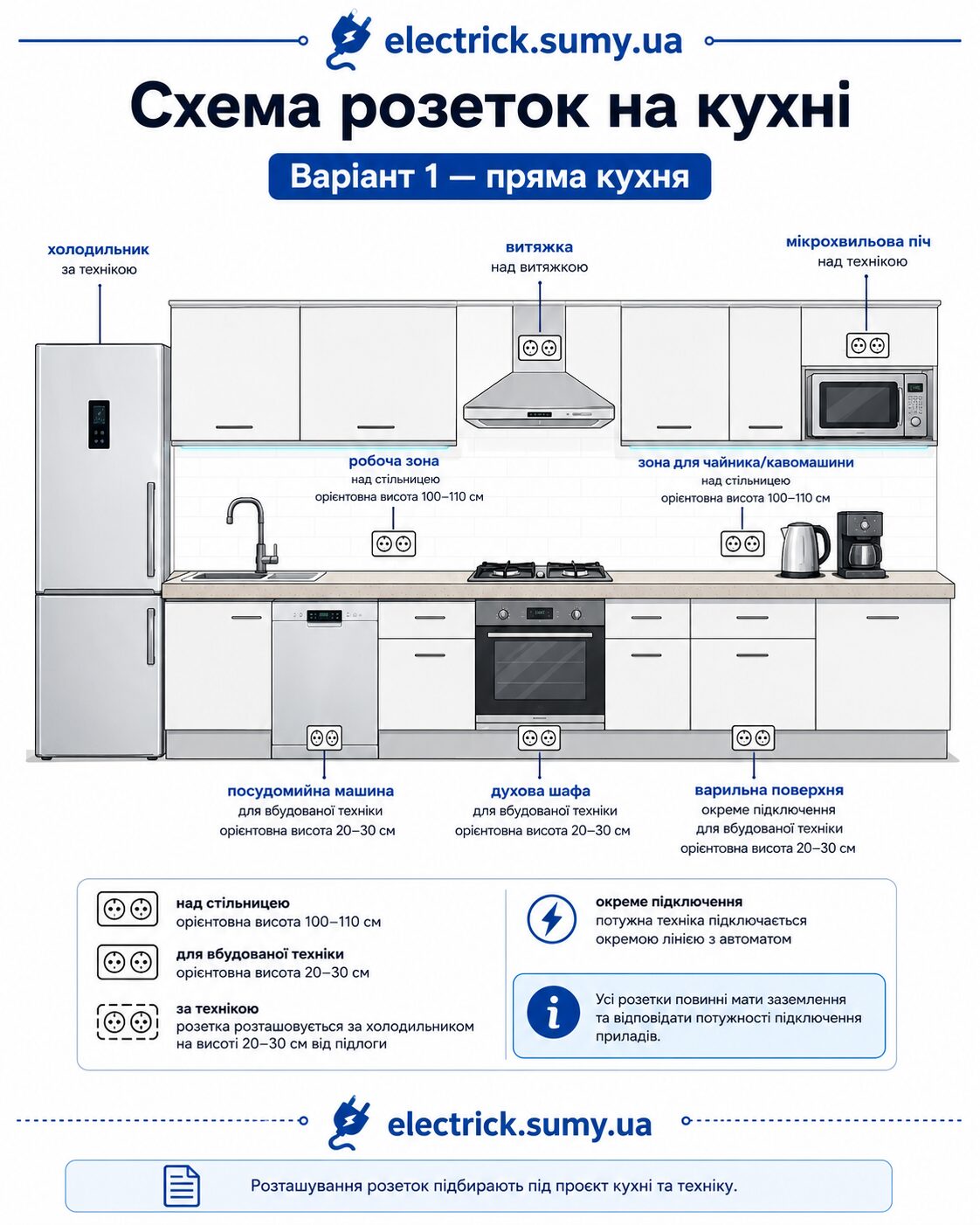

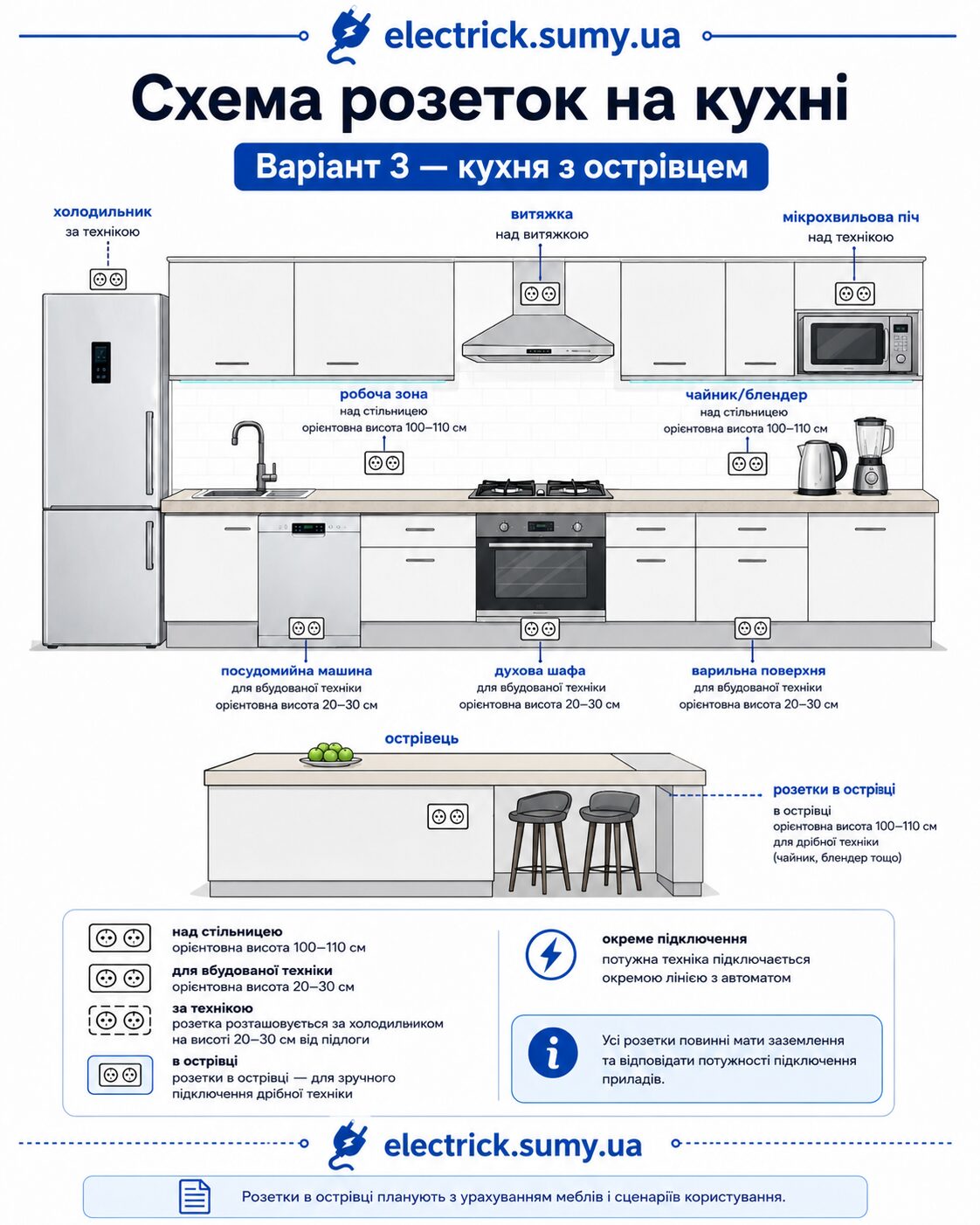

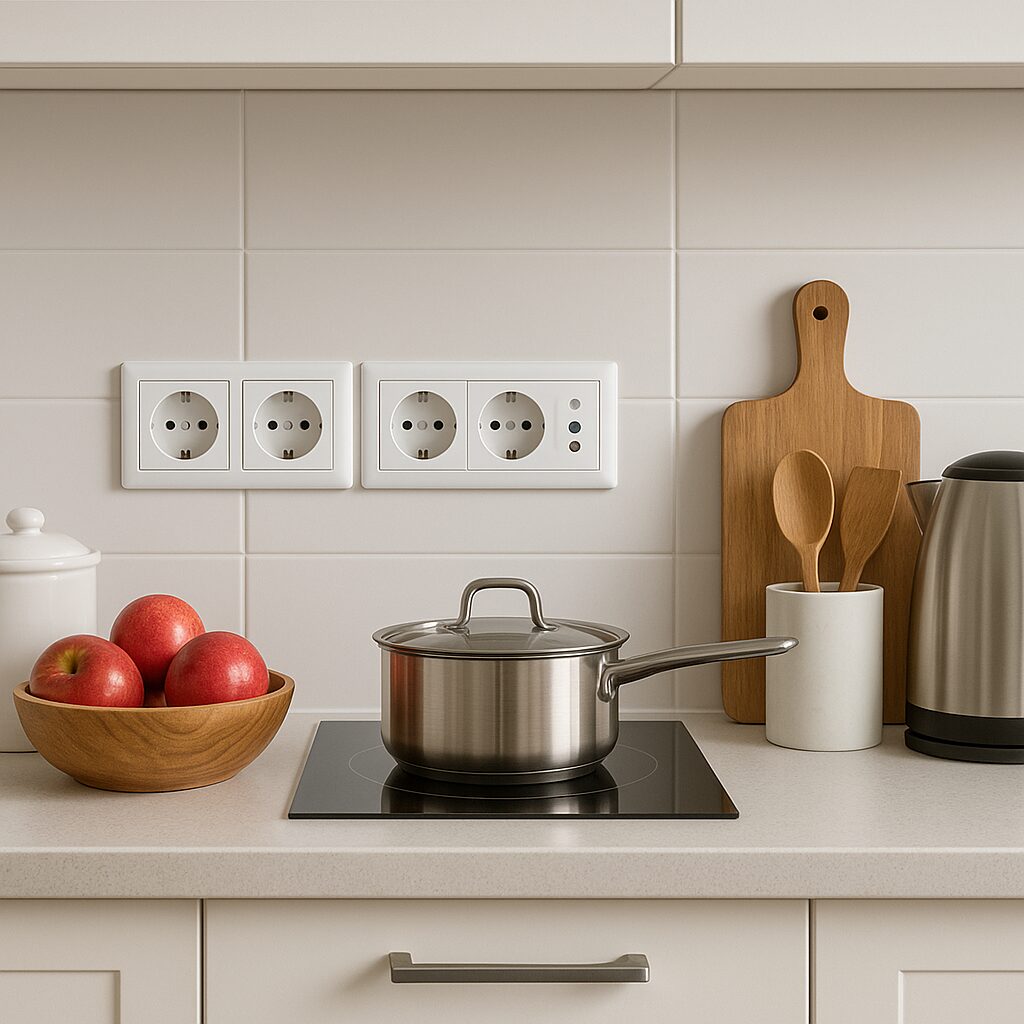

Схема розеток на кухні та план розеток на кухні: як намалювати і перевірити перед ремонтом
Як намалювати схему розеток на кухні: 7 кроків, які реально працюють
Нормальна схема розеток на кухні — це не “крапки на стіні”, а прив’язки до меблів і техніки в міліметрах. Інакше відповідь на скільки розеток потрібно на кухні не врятує: розеток буде багато, але половина — за шафою або в зоні сифона. Для підготовки плану власником:- Візьміть план кухні з розмірами: стіни, вікна/двері, висота стелі. Якщо є — проєкт меблів. Якщо нема — намалюйте модулі “від руки” з шириною тумб.
- Нанесіть техніку з точними місцями: холодильник, духовка/пенал, варильна, ПММ, мікрохвильова, витяжка, фільтр/осмос, підсвітка, подрібнювач.
- Позначте “мокру” зону: мийка, сифон, траси шлангів ПММ/пральної (якщо вона на кухні). Це відразу покаже, де розетку ставити небезпечно або незручно для сервісу.
- Розставте розетки над стільницею блоками по робочих зонах (приготуйте місця для чайника/кавомашини/блендера).
- Для великої техніки намалюйте окремі точки живлення в сусідніх тумбах/пеналах, а не “прямо за приладом”, якщо там немає доступу.
- Пропишіть висоти (від чистої підлоги) і відступи від країв модулів. Це важливо для фартуха, рейлінгів і підсвітки.
- Зробіть “польову перевірку”: уявіть, як ви витягуєте ПММ або духовку. Чи можна висмикнути вилку? Чи не заважає розетка шухляді/направляючим?
Прив’язки, висоти і “запас по кабелю”: щоб потім не різати фартух
План розеток на кухні має містити три обов’язкові речі: координати по горизонталі, висоту по вертикалі і призначення точки. “Тут десь буде розетка” — це гарантований шлях до переробок. Що зазначити на схемі:- кожна розетка: “для чого” (холодильник, ПММ, духовка, робоча зона 1, робоча зона 2, витяжка, підсвітка тощо);
- точна прив’язка: від найближчого кута/осі модуля (наприклад, 150 мм від краю тумби);
- висота від чистої підлоги (після стяжки/плитки), не від “бетону”;
- тип підключення: розетка чи силовий вивід/клемник (актуально для варильної);
- спосіб підключення та вимоги до монтажу, які погодить електрик за інструкціями обладнання.
Перевірка на колізії: шафи, ПММ, сифон, шухляди та вентиляція
Перед штробленням зробіть останню перевірку — саме тут найчастіше вилітають “невидимі” конфлікти. Перевірте відповідність плану фактичним габаритам. Пройдіться по списку: 1) Чи не потрапляє розетка в зону сифона/фільтра/відерця під мийкою, де завжди волога і тісно? 2) Чи не перекриє доступ до вилки корпус ПММ або задня стінка пеналу? 3) Чи не впирається вилка в техніку так, що прилад не стає до стіни? 4) Чи не накриває розетку шухляда з направляючими (особливо в тумбах 600 мм з глибокими ящиками)? 5) Чи не перетинається блок розеток з рейлінгом, сушкою, профілем підсвітки?“Найчастіше розетку “вбиває” не електрика, а шухляда, яка виїхала і сказала: ‘це моя територія’.”Якщо після цієї перевірки схема чиста — у вас буде робочий план, а не картинка “для галочки”. І тоді питання скільки розеток потрібно на кухні перетворюється на контрольований підрахунок, а не на азартну гру з ремонтом.
Що виправити в плані до монтажу
- Точка захована за корпусом, шухлядою або напрямною — перевірте доступ за монтажною схемою.
- Вилка потрапляє під бризки чи в зону нагріву — перегляньте розташування з електриком.
- Робочі прилади пораховані двічі або не враховані — звірте списки й одночасні сценарії.
- Для клемного підключення намальована звичайна розетка — уточніть інструкцію моделі.
- Багато гнізд на плані сприймаються як дозвіл на будь-яке навантаження — потрібен розрахунок ліній.
Коли кухня вже змонтована, варіанти додавання чи перенесення визначають після огляду. Не протягуйте самостійно кабель через меблі, не перерозподіляйте групи в щиті та не використовуйте трійники для обходу обмежень. При нагріві, тріску або запаху потрібна діагностика, а не просто нова точка.
Питання про підрахунок
Подвійний блок — одна чи дві розетки?
Для підрахунку вилок це два гнізда. Для монтажу на плані окремо зазначайте механізми, рамки й коробки; не змішуйте ці одиниці.
Чи є мінімум для будь-якої кухні?
У цій статті універсального мінімуму не встановлено. Потребу визначають список обладнання й сценарії; нормативні та технічні вимоги до проєкту перевіряють окремо.
Клемний вивід варильної входить у число розеток?
Ні, у списку розеток його позначають окремо як точку живлення. Спосіб підключення визначає інструкція конкретної моделі.
Бракує гнізд — достатньо подвійного механізму?
Збільшення кількості гнізд не підтверджує допустиме навантаження. Спочатку електрик перевіряє лінію й умови монтажу; не замінюйте це постійними розгалужувачами.
Висновок
Підсумуйте постійні підключення, робочі гнізда та додаткові місця, без подвійного обліку. Клемні виводи ведіть окремо. Потім звірте координати з меблями й інструкціями, а навантаження, лінії та захист — з електриком.
Читайте також: висота розеток на кухні. Також може бути корисно дізнатися, як перенести розетку. А для зовнішнього використання варто обрати спеціальну розетку для вулиці, яка захищена від вологи та пилу.
Коментар автора. План розеток я раджу звіряти з остаточним розташуванням меблів, техніки та доступом для відключення. Кількість і висота самі по собі не визначають безпеки. Електричну частину погоджують за навантаженням, умовами приміщення й документацією.
Богдан Гнатюк, електромонтажник
