Симптоми та ризики: коли розетка потребує установки або заміни
Швидка відповідь: планово чи аварійно — і що робити зараз
Ця сторінка для тих, кому потрібна установка розетки або заміна старої, і хто хоче швидко відрізнити “нормальний ремонт” від ситуації, де краще зупинитись і викликати електрика. Далі ви отримаєте список симптомів, ризики (перегрів, іскри, запах, люфт) і прості критерії, коли можна планувати монтаж розетки, а коли — це вже аварія.
Швидкий висновок: якщо є запах гару, нагрів, іскри, тріск, чорні сліди або розетка “гуляє” в стіні — не геройствуйте. Вимкніть груповий автомат/УЗО в щиті та кличте майстра. Планова установка розетки — це коли ви додаєте точку під техніку, робите ремонт або міняєте морально застарілий механізм без небезпечних симптомів.
| Ознака | Що це означає | Правильна дія |
|---|---|---|
| Розетка гріється | Поганий контакт/перевантаження | Вимкнути навантаження, перевірити, часто потрібна заміна |
| Запах пластика, підгоріле | Перегрів, ризик пожежі | Знеструмити лінію, викликати електрика |
| Іскри/тріск | Дуга через слабке затискання | Негайно знеструмити, не користуватись |
| Люфт, “вилазить зі стіни” | Проблема з підрозетником/кріпленням | Плановий ремонт, але не тягнути |
Кому підходить: власникам квартир/будинків, хто робить ремонт; тим, кому треба встановлення розетки в стіну або установка розетки в підрозетник; малому бізнесу (офіс, кафе), де додають точки під обладнання.
Кому не підходить: якщо мокро, іскрить, смердить горілим, вибиває автомат при вмиканні — це не “інструкція на коліні”, а виклик електрика.
Симптоми, що розетка вже “просить” заміну або новий монтаж
З мого досвіду по щитах і розеткових групах: більшість проблем починається не з “бах”, а з дрібних сигналів, які люди терплять місяцями. Ось типові ознаки, що потрібна установка розетки (нова точка) або заміна існуючої:
- Нагрів вилки або корпусу — особливо при чайнику, обігрівачі, мікрохвильовці.
- Іскри при вставлянні/вийманні вилки або тріск під навантаженням.
- Запах гару, плавлений пластик, потемніння навколо отворів.
- Люфт: механізм хитається, рамка не тримається, “розетка їде” разом із вилкою.
- Слабкий контакт: вилка “випадає”, треба підпирати, зарядка то працює, то ні.
- Сліди старіння: крихкий пластик, тріщини, пожовтіння, особливо у старих будинках зі слабкими контактами.
Планова історія — коли вам просто не вистачає точок під техніку, і ви робите установку внутрішньої розетки у стіну або установку накладної розетки в підсобці/гаражі. Аварійна — коли вже є тепло, запах або іскри: тут ризики реальні, не “страшилки”.
Чому це небезпечно: ризики перегріву, дуги й пожежі
Розетка рідко “згорає сама”. Зазвичай причина — поганий контакт у клемі, окислення, слабко затягнутий провід або перевантаження лінії. Струм проходить через маленьку “точку контакту”, вона гріється, пластик м’якшає, контакт ще гіршає — і далі по колу. У підсумку можна отримати:
1) оплавлення механізму і вилки; 2) дугу (іскріння) всередині; 3) підгорілу ізоляцію в стіні; 4) пожежу. Найнеприємніше, що процес часто йде повільно — “пахне інколи”, аж поки не стане пізно.
Окремо про люфт: коли розетка хитається, провід у клемі отримує мікрорухи, контакт послаблюється. Тобто навіть “просто розхиталась” — це не косметика, це шлях до нагріву.
Коли зупинитись і викликати електрика (без компромісів)
Зупиняйтесь і викликайте майстра, якщо є хоча б один пункт: запах гару, дим, іскри з розетки, сильний нагрів, чорні сліди, плавлення пластика, або вибиває автомат/УЗО при вмиканні приладу. Правильна дія — знеструмити лінію в щиті (груповий автомат), вийняти вилку (якщо безпечно) і не “перевіряти ще раз”.
Також не лізьте самі, якщо це ванна/кухня з вологістю, старий алюміній у проводці, або ви не впевнені, що саме знеструмили. Тут чесно: без вимірювань і огляду точну причину не вгадаєш, а ціна помилки — не “ціна установки розетки”, а безпека людей і житла.
Перед стартом: що перевірити до монтажу розетки (захист, кабель, навантаження)
Алгоритм “автомат → кабель → навантаження”: з чого почати перед монтажем
Перед тим як робити установка розетки, я завжди проганяю просту логіку: спочатку дивимось захист у щиті (автомат/УЗО), потім кабель (переріз, матеріал, стан), і лише потім — яке навантаження ви плануєте в цю розетку вмикати. Якщо зробити навпаки (купити “красиву розетку” і підключити куди влізе), можна отримати перегрів у стіні, вибивання автомата або, гірше, відсутність спрацювання захисту.
Практичний мінімум: визначте, до якої групи у щиті підв’язана ця точка (або буде підв’язана), який номінал автомата, чи є УЗО/дифавтомат, і що ще сидить на цій лінії (кухня, бойлер, розетки кімнат — це різні історії).
“Правильна схема завжди одна: захист має бути слабшим за кабель, а кабель — витримувати навантаження.”
Це не “теорія ПУЕ для відмінників”. Це причина, чому в одних розетки служать роками, а в інших — плавляться після першого чайника.
Захист: який автомат і УЗО/диф мають бути, і як швидко перевірити
Для більшості розеткових груп у квартирах України типово ставлять автомат 16 А. Але сенс не в “типово”, а в узгодженні з кабелем. УЗО/дифавтомат потрібні для захисту від ураження струмом і витоків (особливо у вологих зонах, на кухні, у ванній, для пральної/посудомийної).
Що перевірити перед установка розетки:
- Номінал автомата на групу (часто 16 А для розеток, 10 А для освітлення; 25–32 А — вже під потужні лінії, і то не “просто так”).
- Наявність УЗО/диф та його чутливість (у побуті найчастіше 30 мА на розетки).
- Чи “не намішано”: коли одна розетка під’єднана до дивної групи, де ще сидить бойлер/кондиціонер/тепла підлога — це часта причина перевантаження.
- Стан автомата: підгорілі клеми, гріється корпус, “хитається” — це вже ремонт щита, а не косметика.
Типова помилка в старих квартирах: “поставили автомат побільше, щоб не вибивало”. Так робити небезпечно — кабель у стіні може бути слабшим за новий номінал і грітися без видимих симптомів.
Кабель і заземлення: переріз, матеріал, PE-провід і реальне навантаження
Далі — кабель. Для розеткових ліній у сучасному ремонті зазвичай використовують мідь 3×2,5 мм² (фаза, нуль, земля). У старому фонді часто зустрічається алюміній, 2 жили без заземлення, та ще й з “втомленими” скрутками в коробках. Тут монтаж розетки без діагностики — як міняти колеса на авто, в якого підтікають гальма.
| Що плануєте вмикати | Що перевірити перед підключенням | Найчастіша помилка |
|---|---|---|
| Звичайні розетки кімнат | Кабель 3×2,5; автомат 16 А; заземлення PE | Змішали алюміній/мідь у скрутці без клем |
| Кухня (чайник/мікрохвильовка) | Окрема група бажано; УЗО/диф 30 мА | Кілька потужних приладів на одну стару лінію |
| Пральна/бойлер | Окрема лінія, земля, захист від витоку | “Заземлення” на нуль або на трубу |
Окремо про заземлення: якщо у вас лише два дроти — це не “трішки заземлення бракує”, а інший рівень ризику. Не робіть перемичку “земля-нуль” у розетці: при обриві нуля на стояку на корпусі техніки може з’явитися фаза. Якщо потрібна установка розетки під техніку з металевим корпусом — правильніше закласти нову лінію з PE або вирішувати питання системно (щит, групи, захист).
І останнє: навантаження. Одна розетка — це не “один прилад”. Подовжувачі, трійники, зарядки, обігрівачі — все підсумовується. Якщо плануєте потужні прилади, краще одразу продумати окрему групу, ніж потім нюхати “аромат ремонту” з підрозетника.
Установка розетки в підрозетник: внутрішня розетка у стіну без ‘сюрпризів’
Підготовка підрозетника: щоб механізм не “гуляв” і не рвав дроти
Коли робиться установка розетки у стіну, 50% успіху — це підрозетник. Я бачив десятки випадків, коли розетка грілась не через “поганий бренд”, а через те, що підрозетник стояв криво, розпірні лапки тримались за повітря, а дроти були натягнуті як струни.
Перед монтажем перевірте прості речі:
- Підрозетник сидить жорстко в стіні: не хитається, не прокручується.
- Глибина достатня для механізму та запасу дротів (особливо якщо є WAGO/гільзи).
- Кабель заведений без гострих перегинів, є запас довжини 10–12 см (краще більше, ніж менше).
- Край підрозетника не втоплений і не випирає: в ідеалі врівень з фінішною площиною стіни.
Якщо підрозетник “гуляє” — не намагайтеся компенсувати це силою гвинтів. Правильніше переустановити/перефіксувати його (гіпс/алебастр/монтажна суміш) і тільки тоді робити встановлення розетки в стіну.

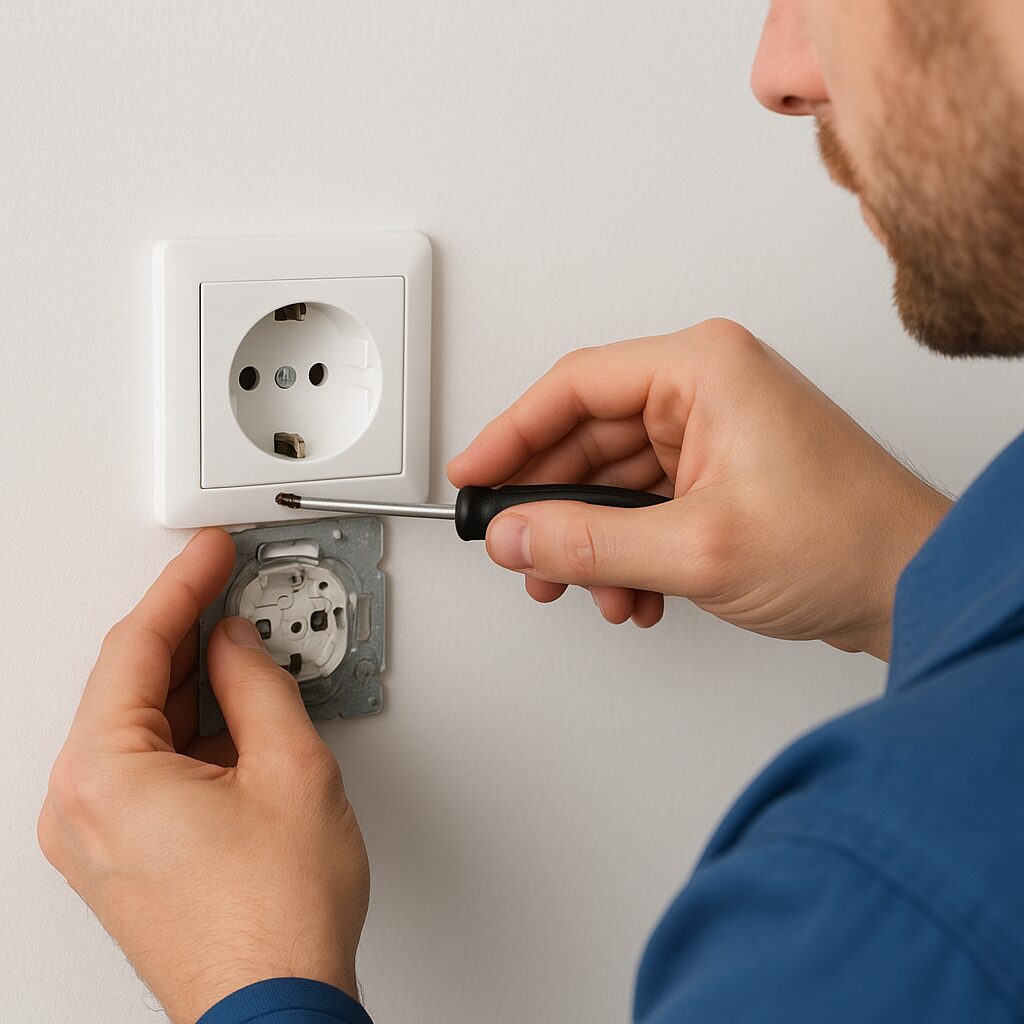

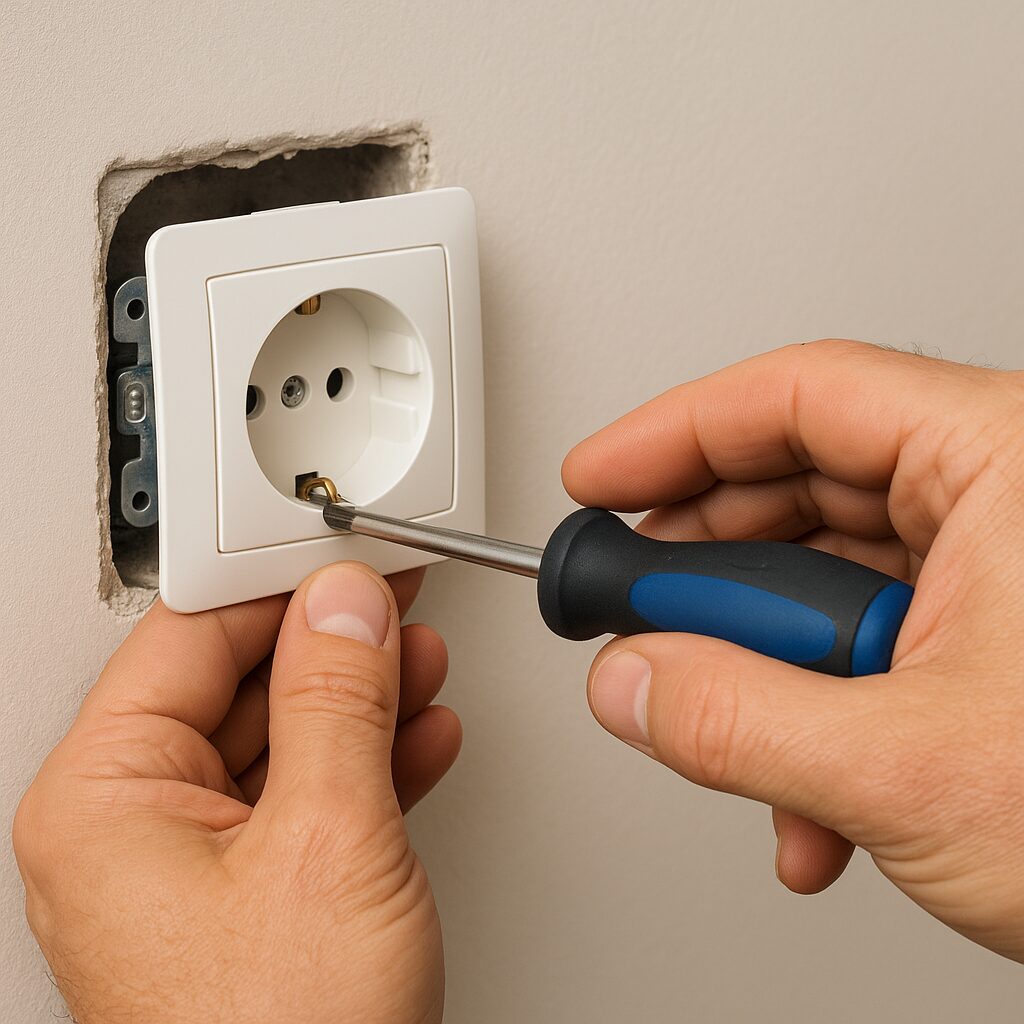

Покрокова установка розетки в підрозетник: підключення, затягування, рівень
Нижче — базовий алгоритм, як я роблю установка розетки в підрозетник без “сюрпризів”. Важливо: працюємо лише на знеструмленій лінії, перевіряємо відсутність напруги індикатором/мультиметром. Зокрема, цей алгоритм стане у пригоді, якщо ви хочете дізнатися, як перенести розетку.
-
Оцінити проводи. Якщо мідь потемніла або алюміній крихкий — краще оновити кінець: обрізати до “живого” металу, зачистити рівно під клему.
-
Зачистити ізоляцію під конкретну клему (зазвичай 10–12 мм, дивіться маркування на механізмі). Довга “голизна” — ризик замикання на корпус/сусідній провід.
-
Підключити провідники. PE (заземлення, жовто-зелений) — на клему “землі”, N (нуль, синій) — на N, L (фаза, коричневий/чорний/білий) — на L. Якщо маркувань немає — не вгадуйте, визначайте тестером.
-
Затягнути клеми з відчуттям. Слабко — буде грітися. Надто сильно — можна зірвати різьбу або перетиснути жилу (особливо багатодротяну без наконечника).
-
Контроль “на висмикування”. Легенько потягніть кожен провід: він не має рухатись у клемі.
-
Укласти запас проводу в підрозетник кільцем, без заломів. Не трамбуйте так, щоб механізм “пружинив” назовні.
-
Виставити механізм по рівню і зафіксувати гвинтами в підрозетник (я рекомендую саме гвинти, а не “лапки”, якщо підрозетник це дозволяє).
-
Поставити рамку і клавішу/накладку (якщо конструкція модульна) і ще раз перевірити, що нічого не перекошено.
Після подачі напруги перевірте роботу під навантаженням (наприклад, лампа/фен на 1–2 хв). Корпус не має нагріватися, не повинно бути запаху чи потріскувань.
Де найчастіше “косячать” і чому потім гріється
Ось типові помилки, які я регулярно бачу на об’єктах — і майже всі вони закінчуються нагрівом клем або оплавленням:
- Слабко затягнуті клеми — контакт маленький, з’являється перехідний опір, і місце працює як нагрівач.
- Затиснули ізоляцію замість міді — зовні “тримається”, а по факту іскрить під навантаженням.
- Скрутка в підрозетнику замість нормального з’єднання (клеми/гільзи). Особливо небезпечно змішувати мідь з алюмінієм напряму.
- Натягнуті дроти — при кожному висмикуванні вилки клема розхитується.
- Кривий підрозетник і фіксація “лапками” в пустоту — розетка починає люфтити, контакт слабшає.
Якщо після установка внутрішньої розетки ви відчуваєте тепло, запах або бачите потемніння — не “пройдеться”. Це сигнал одразу вимкнути лінію й переробити з’єднання або викликати електрика.
Установка накладної розетки: коли це правильно і як уникнути перегріву
Коли накладна розетка — правильне рішення (а не “аби швидше”)
Установка розетки накладного типу — це нормальна, “робоча” схема, коли штробити стіну недоречно або заборонено. Я часто ставлю такі розетки там, де потрібна надійність і доступність, а не ідеальна естетика.
Найтиповіші сценарії для установка накладної розетки в Україні:
-
Гараж, майстерня, підвал, котельня: бетон/цегла, пил, інструмент, вібрації. Накладний монтаж простіше обслуговувати.
-
Комерція (склад, невеликий магазин, офісні підсобки): швидко додати точку без “мокрих” робіт і з мінімальним простоєм.
-
Дерев’яні будинки/вагонки: часто роблять відкриту проводку в коробі або гофрі.
-
Тимчасові рішення під ремонт/переїзд — але “тимчасове” має бути зроблене безпечно, бо воно зазвичай живе роками.
Важливий момент: накладна розетка не означає “можна абияк”. Перегрів і підгорілі кришки я бачив саме там, де кабель заводили через вузьку щілину, тягнули з натягом і залишали скрутку “на щастя”.
“Накладна розетка прощає штробу, але не прощає поганого контакту.”
Прокладання кабелю: гофра, короб і нормальний ввід без “переломів”
Щоб установка розетки була безпечною, спочатку продумайте трасу кабелю. Для відкритого монтажу найчастіше використовують кабель-канал (короб) або гофру/трубу. Вибір залежить від умов: у підвалі/гаражі краще механічний захист (гофра/труба), в офісі — акуратний короб.
Ключові правила, які реально рятують від перегріву та обривів:
1) Кабель заводимо в розетку через штатний ввід (мембрану/сальник/вікно), а не “де пролізло”. 2) Робимо запас проводу всередині корпусу, щоб клеми не працювали як “якір”. 3) Уникаємо різких згинів на вході — там ізоляція найшвидше перетирається.
| Умова | Оптимальний спосіб | Типова помилка |
|---|---|---|
| Гараж/майстерня | Гофра/труба + міцні кріплення | Кабель “підвісили” без фіксації, його рве |
| Офіс/склад | Кабель-канал з кришкою | Переповнений короб, кабель перегинається |
| Волога зона | Розетка з кришкою IP44+ та гермовводом | Звичайна розетка без захисту від бризок |
Якщо це розетка для потужного інструменту/обігрівача — особливо важливо не “економити” на контакті й не змішувати алюміній з міддю напряму. Потрібні клеми/гільзи, а не скрутка.
Монтаж корпусу і підключення: без натягу та без “скруток під кришкою”
Сам процес монтаж розетки накладного типу починається з основи: приклали, розмітили, просвердлили, посадили на дюбелі/саморізи (по матеріалу стіни). Корпус має сидіти рівно й жорстко — коли він “гуляє”, всередині розхитується контакт і з’являється нагрів.
Далі — підключення. Я роблю так: завів кабель, залишив запас, зняв ізоляцію під клему, підключив L/N/PE за маркуванням, затягнув гвинти, перевірив “на висмикування”. Якщо проводів кілька (прохідна схема) — використовую нормальні клемники або розетку з подвійними клемами, а не “косичку” зі скруток.
Щоб уникнути перегріву, після складання дайте навантаження на 5–10 хв (наприклад, обігрівач/чайник, якщо лінія розрахована) і торкніться корпусу: він не має ставати теплим. Будь-який запах пластика, тріск або потемніння — сигнал знеструмити і переробити контакт. Якщо не впевнені в захисті/кабелі — краще зупинитися й покликати електрика, бо ціна помилки тут значно вища за ціну монтажу.
