Як працює прохідний вимикач і чому з ним плутаються (коротко, по-людськи)

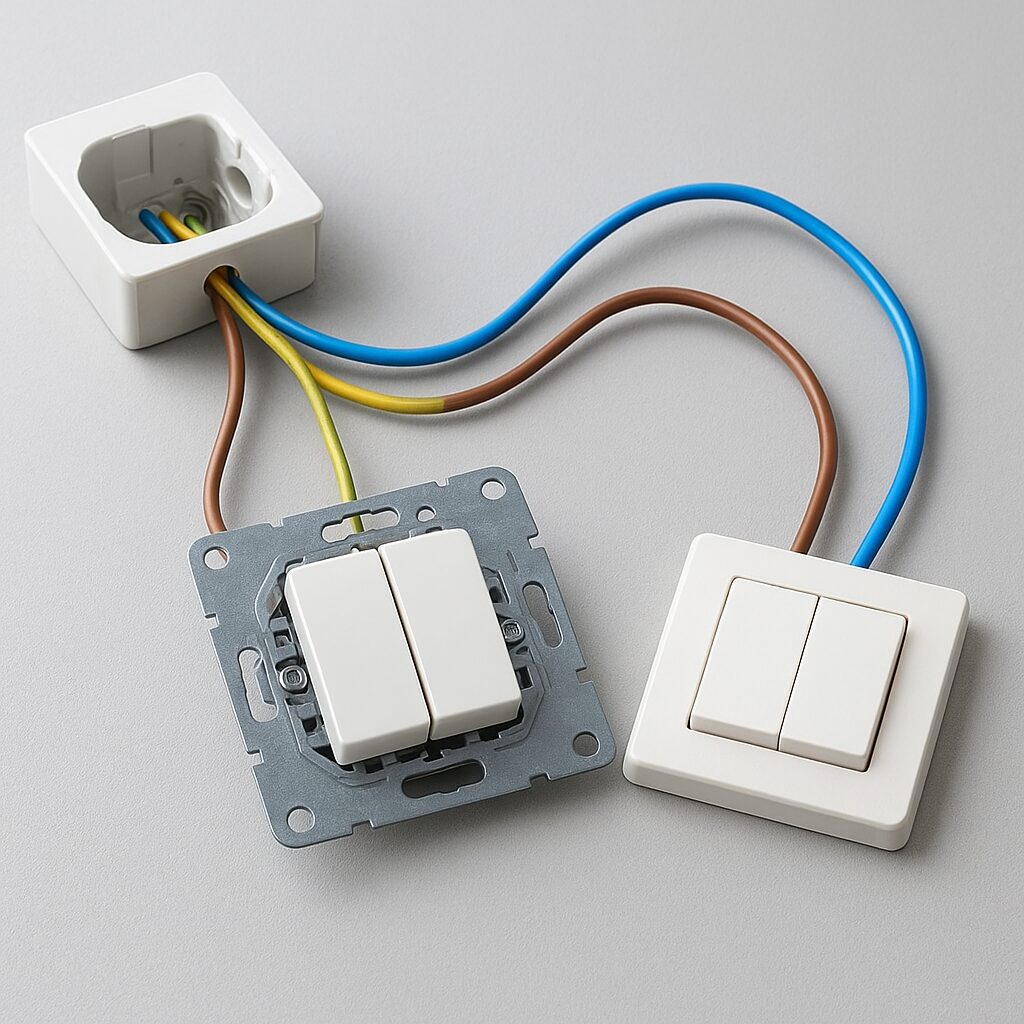

Прохідний вимикач — це вимикач, який дозволяє керувати одним світильником з двох або більше місць. Суть проста: всередині не “вкл/викл”, як у звичайного, а перекидний контакт, який перекидає фазу між двома виходами. Далі по статті покажу прохідний вимикач схема, поясню логіку підключення, типові помилки й як безпечно перевірити, що все зроблено правильно перед тим, як думати “та воно якось працює”.
Швидкий висновок: якщо вам треба керувати світлом у коридорі/на сходах з двох кінців — це прохідні вимикачі (2 шт). Якщо з трьох і більше точок — додається перехресний(і) вимикач між ними.
| Ситуація | Що ставити | Ключова ознака |
|---|---|---|
| Керування з 1 місця | Звичайний вимикач | 2 клеми (вхід/вихід) |
| Підключення з двох місць | 2 прохідні вимикачі | 3 клеми (COM + 2 “перекиди”) |
| Керування з 3+ місць | 2 прохідні + 1/кілька перехресних | Перехресний має 4 клеми |
Кому підходить:
- квартира: прохідний вимикач у коридорі (вхід/кінець коридору);
- приватний будинок: прохідний вимикач на сходах (перший/другий поверх);
- малий бізнес: склад, офіс, підсобка — коли зручно вмикати/вимикати з різних дверей.
Кому не підходить:
Якщо у вас стара проводка й у коробках “змішаний клубок” без маркування, або ви не маєте індикатора/мультиметра й навичок знеструмлення — краще не експериментувати. Тут помилка = або не працює, або гріється/іскрить. Я таке бачив у реальних щитах і розподкоробках: “працювало ж учора” — а сьогодні вже запах ізоляції.
Як працює прохідний вимикач: що там всередині
Запит “як працює прохідний вимикач” найчастіше виникає, бо люди уявляють його як “подвійний” або “двоклавішний”. Насправді він перекидає один спільний контакт (COM) між двома виходами. Це як стрілка на залізниці: потяг (фаза) їде або на колію А, або на колію B.
Тому у прохідного зазвичай 3 клеми: одна спільна (COM/L), і дві клеми “перекидні”. У двох точках керування два прохідні працюють парою: вони або з’єднують ланцюг через “однакові” перекидні лінії, або розривають через “різні”.
Чим відрізняється від звичайного вимикача (і де плутаються)
Звичайний вимикач просто розриває або замикає фазу: вхід → вихід. У нього логіка зрозуміла: в одному положенні світить, в іншому — ні. Прохідний не має “постійного” положення ON/OFF — у нього є два стани перекидання, і “вкл/викл” залежить від положення обох вимикачів.
Типова плутанина починається, коли люди підключають його “як звичайний” — беруть COM не туди, або садять фазу/вихід на випадкові клеми. Результат: світло працює “через раз”, або один вимикач стає “головним”, а інший ніби живе своїм життям.
Навіщо 2 (або 3+) точки керування: логіка схеми
Фраза “прохідний вимикач схема” по суті означає: два прохідні з’єднані між собою двома перекидними жилами (їх часто називають “мандрівники”), а фаза заходить на COM першого, і з COM другого йде на лампу. Нуль і захисний провідник (PE) ідуть напряму до світильника — вимикачами їх не “крутять”.
Коли потрібно керувати з трьох місць, між двома прохідними ставлять перехресний, який “перемикає пари” мандрівників. Якщо коротко: для теми як підключити прохідний вимикач важливо запам’ятати не кольори, а роль жил: COM, два мандрівники, вихід на лампу.
Якщо в коробці ви не можете однозначно знайти фазу й COM — це не “складно”, це “небезпечно”. Зупиніться й перевірте нормально.
Що перевірити перед підключенням: безпека, інструмент, кабель, клеми
Безпека передусім: як знеструмити й перевірити, що “нуля” і “фази” нема
Перед тим як розбиратися, як підключити прохідний вимикач, зробіть одну річ правильно: повністю знеструмте лінію. В українських реаліях у щитку часто підписано “Світло/Розетки”, але підпис не завжди відповідає дійсності (я не раз бачив, як кухня сиділа на “ванна”, а коридор — на “розетки кімната”). Тому алгоритм такий: вимкнули автомат(и) → перевірили відсутність напруги → тільки тоді ліземо в підрозетник/коробку.
Перевірка має бути подвійна: індикаторною викруткою (швидко) і мультиметром/двополюсним покажчиком (надійно). Індикаторка корисна, але вона може “брехати” через наведення, особливо на довгих жилах у коридорі чи на сходах.
Перевіряйте напругу між фазою і нулем, фазою і землею (PE), а також між “нулем” і землею. Якщо бачите дивні значення або “плаваючу” напругу — зупиніться: можлива проблема з нулем, поганий контакт у щитку/коробці або переплутані жили.

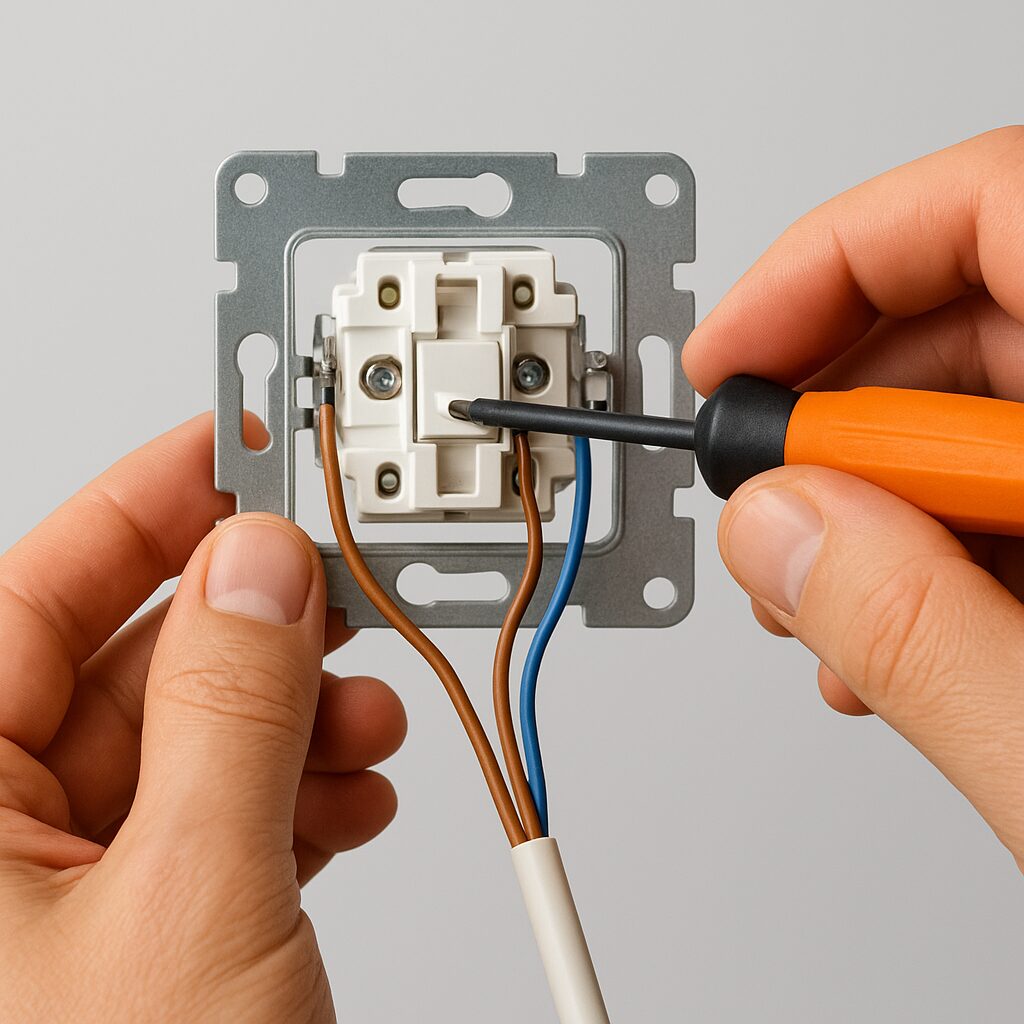

Інструмент і підготовка кабелю: маркування жил, стан підрозетника, довжина запасу
Щоб підключення не перетворилось на “мікрохірургію пасатижами”, підготуйте мінімальний набір: мультиметр, індикатор, бокорізи/стрипер, ізоляційну стрічку або термоусадку, маркери/бірки для жил, викрутки під клеми вашого вимикача. Маркування — критично важливе: у старих квартирах кольори не завжди стандартні, а інколи всі жили білі. Тому позначайте ролі: COM (вхід фази), “мандрівники” (дві жили між вимикачами), вихід на лампу.
Оцініть стан підрозетника: він має бути жорстко закріплений, без тріщин, щоб вимикач не “гуляв”. Погана посадка = слабкі контакти з часом. Перевірте, що є запас проводу: бажано 10–12 см у підрозетнику, щоб нормально завести в клеми без натягу.
По кабелю. Для класичної схеми керування з двох місць найчастіше використовують:
- 3×1,5 мм² — від коробки до кожного прохідного (фаза/COM + 2 мандрівники або інша комбінація залежно від розводки);
- 5×1,5 мм² — зручно, коли хочете прокинути все між двома точками одним кабелем (COM, два мандрівники, нуль/PE або запасні жили під підсвітку/додаткові сценарії).
Перетин 1,5 мм² для освітлення — типове рішення, але за умови, що лінія захищена автоматом відповідного номіналу (часто 10 А). Якщо у вас на “світлі” стоїть 16 А і стара алюмінієва проводка — це вже причина думати про ревізію, а не про “швидко підключити”.
Клеми на вимикачі: COM/L1/L2 і коли краще викликати електрика
На прохідних вимикачах клеми зазвичай підписані як COM або L (спільна), і дві перекидні — L1/L2 (або стрілочки). Перед монтажем подивіться схему на корпусі: виробники інколи міняють позначення місцями, а “на око” легко переплутати. Важливо: COM — це не “будь-яка клема”, це конкретний спільний контакт.
Окремо про клеми: пружинні зручні, але вимагають правильно зачищеної жили; гвинтові — потребують підтяжки з відчуттям міри (перетиснути — теж погано). Якщо провід багатодротяний, потрібні наконечники НШВІ — інакше жилки “розпушаться” і контакт буде слабкий.
Коли без електрика не лізти: немає зрозумілої схеми в коробці, автомат вибиває без навантаження, є запах гару/підплавлена ізоляція, “пропадає нуль”, або ви не можете підтвердити мультиметром, де фаза і куди йде кабель. У таких випадках “домучити, щоб працювало” — небезпечно.
Схема підключення прохідного вимикача з двох місць: базовий алгоритм крок за кроком
Схема підключення прохідного вимикача з двох місць: логіка з’єднань
Базова схема підключення прохідного вимикача з двох місць завжди однакова за логікою, навіть якщо у вас різні виробники та різні кольори жил. Є два прохідні вимикачі (у кожного клеми COM/L і два перекидні L1/L2). Між ними йдуть два “мандрівники” (перекидні жили), а світильник отримує фазу з COM другого вимикача. Нуль і захисний PE не комутуються вимикачами — вони йдуть напряму на світильник.
Як це виглядає словами:
- Фаза (L) з живлення приходить на COM першого прохідного.
- Дві жили “мандрівники” йдуть з L1 і L2 першого вимикача на L1 і L2 другого (порядок не критичний, якщо обидві пари з’єднані коректно).
- З COM другого прохідного йде “керована фаза” на лампу (на клему L світильника/патрона).
- Нуль (N) із живлення йде напряму на лампу.
- PE (жовто-зелений) йде напряму на корпус світильника/клему заземлення.
Це і є підключення прохідного вимикача з двох місць. У коридорі/на сходах така схема дає просте керування: увімкнули світло з одного кінця — вимкнули з іншого.
Як підключити прохідний вимикач: алгоритм крок за кроком (як роблю я на об’єктах)
Нижче — практичний порядок, щоб не перетворити коробку на “макарони”:
1) Знеструмте лінію та перевірте відсутність напруги тестером (не лише індикатором). Далі працюємо тільки “на холодну”.
2) У розподільчій коробці (або в підрозетниках, якщо без коробок) визначте провід живлення: де фаза, де нуль, де PE. Фазу маркуйте, наприклад, ізолентою одного кольору або біркою “L-in”.
3) На першому вимикачі знайдіть клему COM/L (вона часто окремо позначена). Посадіть на неї фазу живлення. Дві інші клеми — це “мандрівники”.
4) Прокладіть/під’єднайте два мандрівники між вимикачами: L1↔L1 і L2↔L2 (або навпаки — це не принципово, просто будьте послідовні й підпишіть).
5) На другому вимикачі з клеми COM виведіть провід на лампу (це буде “керована фаза”, її теж краще маркувати як “L-лампа”).
6) Нуль (N) і PE з’єднайте напряму зі світильником через нормальні клеми (WAGO/гвинтові клемники/опресування). Скрутки “на чесному слові” — це майбутній ремонт із запахом плавленого пластику.
Маркування та перевірка тестером: щоб схема запрацювала з першого разу
Головний лайфхак: маркуйте не кольори, а функції жил. У мене мінімум — “COM1”, “T1/T2” (travelers), “COM2-лампа”, “N”, “PE”. Тоді навіть через рік у коробці буде порядок, а не квест.
Перевірка після складання: увімкніть автомат і перевірте роботу в усіх положеннях — кожен вимикач має і вмикати, і вимикати світло незалежно від положення іншого. Якщо один вимикач “працює тільки коли другий у певному положенні” — майже завжди переплутаний COM з одним із мандрівників.
“90% проблем у прохідних — це не «поганий вимикач», а COM, посаджений не на ту клему.”
І ще момент безпеки: тестером переконайтесь, що на різьбі патрона/корпусі світильника немає фази, а фаза приходить саме на центральний контакт (де це передбачено конструкцією). Так правильно і так спокійніше.
Практика на об’єкті: прохідний вимикач у коридорі та прохідний вимикач на сходах (типові рішення)

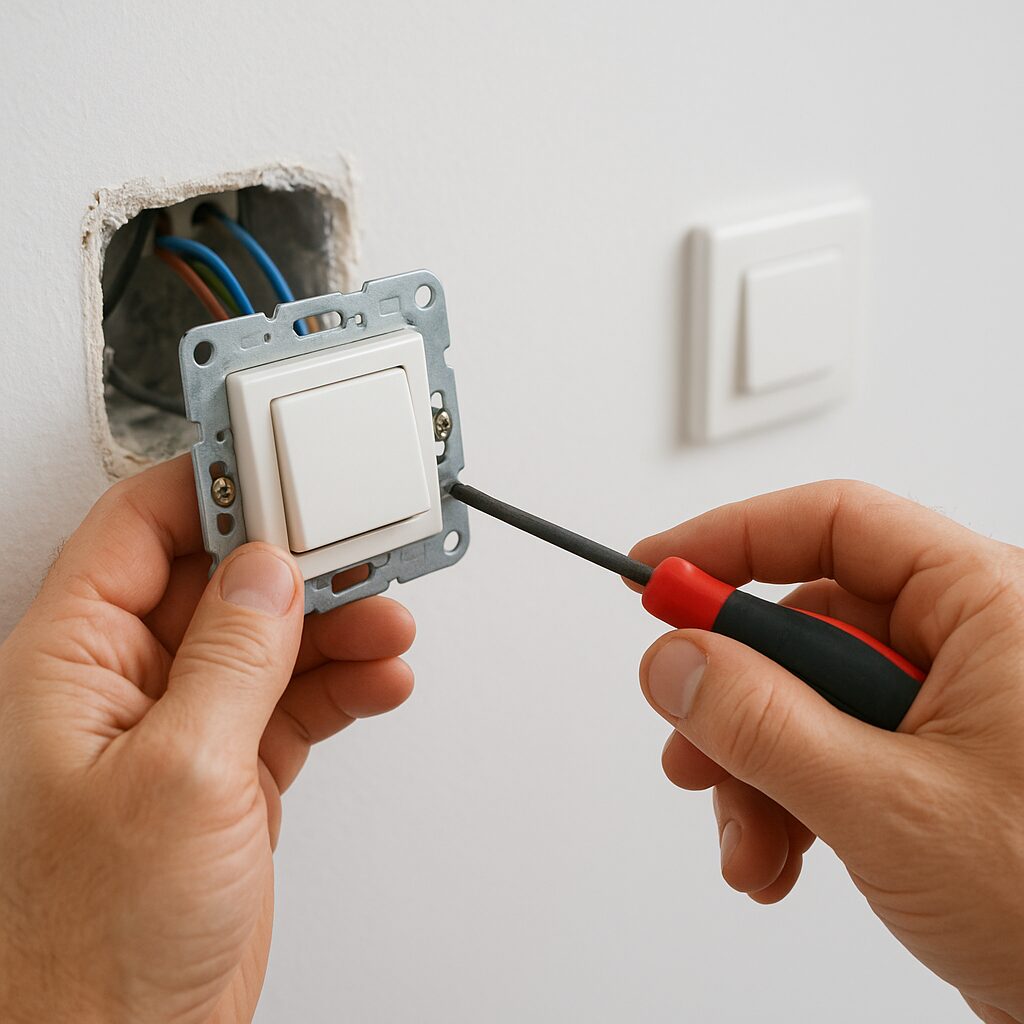

Прохідний вимикач у коридорі: де ставити й як не наробити “зоопарк” у коробках
Прохідний вимикач у коридорі — найчастіший запит у квартирах: зайшли, увімкнули біля входу, пройшли, вимкнули біля кімнати/кухні. По місцю встановлення правило просте: вимикачі ставимо біля кожного “логічного входу” в коридор (вхідні двері та дальній кінець), на зручній висоті під ваш проєкт (часто 90–100 см від чистої підлоги в сучасних ремонтах, але орієнтуйтесь на дизайн і звичку сім’ї).
По трасі кабелю є два робочі сценарії:
- Через розподільчу коробку (класика): живлення приходить у коробку, звідти розводите на перший вимикач, між вимикачами кидаєте два “мандрівники”, з другого вимикача повертаєтесь у коробку на лампу. Плюс — все в одному місці для ревізії. Мінус — більше з’єднань.
- Без коробки (шлейфом): живлення заводите у підрозетник першого вимикача, далі кабелем до другого, далі на світильник (або навпаки — залежить від прокладки). Менше скруток, але треба продумати, де робити з’єднання нуля/PE (часто — у підрозетнику на клемах).
Моя практика: у довгому коридорі з натяжною стелею коробку або роблю доступною (люк/ревізія), або максимально скорочую кількість з’єднань і використовую якісні клеми. Бо “коробка під натяжною без доступу” — це ремонт, який чекає свого часу.
Щоб не було “зоопарку”: маркуйте жили (COM, два мандрівники, лампа), не мішайте в одній коробці освітлення з розетковими групами без потреби, і не робіть “паровозик” із трьох скруток в одному ковпачку.
Прохідний вимикач на сходах: приватний будинок і під’їзд — різні нюанси
Прохідний вимикач на сходах зазвичай ставлять на першому поверсі біля входу на марш і на другому — біля виходу зі сходів. Логіка та сама, але є нюанс: на сходах часто кілька світильників (плафони по маршах), і люди хочуть, щоб вмикалось “усе одразу”. Це нормальна задача: з COM другого вимикача подаєте фазу не на одну лампу, а на групу світильників, з’єднаних паралельно (нуль і PE — теж паралельно).
У приватному будинку я рекомендую тягнути окрему лінію освітлення сходів із щитка з адекватним автоматом (часто 10 А) і не підсаджуватися на “що було поруч”. У під’їздах/старих будинках інколи зустрічаються сюрпризи: спільні коробки, переплутані нулі, “два поверхи на одному автоматі”. Тут особливо важливо спочатку зрозуміти, звідки реально приходить живлення.
По прокладці кабелю на сходах зручно використовувати 5×1,5 між точками, щоб мати запас на майбутнє (підсвітка, датчик, третя точка керування). Але запас — не означає “скрутити зайве і запхати абияк”: невикористані жили ізолюйте й акуратно укладайте.
І ще одна практична порада: на сходах часто підвищена вологість/пил (особливо в тамбурах і під’їздах), тому беріть механізми з нормальними клемами, не економте на підрозетниках і не залишайте оголених жил. Якщо сумніваєтесь, що зможете акуратно зібрати з’єднання без перегріву — краще зупинитись і запросити електрика. Це дешевше, ніж “потім переробимо”, коли вже підгорить контакт.
Пошук несправностей після монтажу: світло не вмикається/вмикається навпаки/вибиває автомат
Перший крок: безпечний алгоритм перевірки (не “тиць-миць”, а по черзі)
Після монтажу прохідних вимикачів найчастіше проблеми банальні: не туди посадили COM, переплутали “мандрівники”, або десь поганий контакт. Але шукати це треба безпечно. Перед будь-яким розбиранням вимикача чи коробки: вимкніть автомат лінії освітлення, перевірте відсутність напруги мультиметром/двополюсним покажчиком, і лише тоді відкручуйте механізм.
Далі рухайтесь від джерела до навантаження:
- перевіряємо, чи приходить фаза в коробку/підрозетник;
- чи сидить вона на COM першого вимикача (а не на L1/L2);
- чи цілі два “перекидні” дроти між вимикачами (прозвонка);
- чи вихід з COM другого йде саме на лампу;
- чи є нормальний нуль на світильнику.
Якщо ви зараз на етапі “все вже під’єднав, але не працює”, це якраз той момент, коли правильний порядок діагностики економить години. Бо як підключити прохідний вимикач легко прочитати, а от знайти одну переплутану жилу в коробці — це вже практика.
Симптом → причина → що робити (швидка діагностика)
| Симптом | Ймовірна причина | Що робити |
|---|---|---|
| Світло взагалі не вмикається з жодної точки | Немає фази на COM 1-го; обрив на “мандрівниках”; немає нуля на лампі; перегоріла лампа | Перевірити фазу на вході й на COM 1-го; прозвонити два мандрівники; перевірити N на світильнику; підкинути завідомо справну лампу |
| Працює тільки з одного вимикача, другий “ніби не впливає” | На одному вимикачі переплутаний COM з L1/L2; один мандрівник не під’єднаний/виліз з клеми | Знайти клему COM по схемі на корпусі, переставити провід; підтягнути/перезатиснути клеми |
| Світло “вмикається навпаки” (положення клавіші нелогічне) | Норма для прохідних: немає фіксованого ON/OFF; або перекинуті L1/L2 на одному кінці | Якщо все працює з обох місць — можна не чіпати. Якщо хочете “симетрію” — поміняйте місцями L1 та L2 на одному вимикачі |
| Вибиває автомат при вмиканні | Коротке замикання (фаза на нуль/PE), оголена жила торкається рамки/підрозетника, помилково з’єднали COM з N у коробці | Знеструмити, розібрати, оглянути ізоляцію; перевірити, куди йде “керована фаза”; знайти місце КЗ прозвонкою. Якщо не знаходите швидко — викликайте електрика |
Типові “післямонтажні” косяки: COM, нуль і контакт у клемі
1) Фаза не на COM. Це №1 причина. На прохідному COM завжди окремий. Якщо фаза сидить на L1/L2, схема стає непередбачуваною: інколи працює, інколи ні.
2) Проблема з нулем у коробці. Прохідні комутують тільки фазу, але якщо в коробці поганий контакт нуля (підгоріла скрутка, клема недотиснута), то лампа не світитиме або буде мерехтіти/грітися контакт. Це вже пожежонебезпечно.
3) Поганий затиск у клемі. Пружинна клема любить рівно зачищену жилу, гвинтова — правильне зусилля. Якщо провід “на волосині”, він гріється. Перевіряйте легким підтяганням: провід не має висмикуватись.
Якщо бачите почорніння, запах гару, плавлення ізоляції, або не можете логічно пояснити, що відбувається з напругою — зупиняйтесь. Тут краще викликати електрика: інколи одна помилка в коробці тягне за собою приховану проблему в лінії або щитку.
Помилки підключення прохідного вимикача, які я бачив у реальних щитах і коробках
Топ-7 помилок підключення прохідного вимикача, які я реально знаходив у коробках
Коли люди гуглять помилки підключення прохідного вимикача, вони зазвичай думають про “не працює”. А я часто бачу гірше: “працює, але небезпечно”. Нижче — найпоширеніші фейли, які мені траплялись на квартирах, у приватних будинках і в невеликих комерційних об’єктах.
- Комутують нуль замість фази. Вимикач розриває N, а фаза постійно на патроні/світильнику. Лампа ніби вимикається, але в плафоні “живе” 230 В. Це класика для “світло ж працює”.
- Плутають COM і L1/L2. Через це схема стає випадковою: то вмикається, то ні, або один вимикач “головніший”. На корпусі зазвичай є схема — її не соромно прочитати.
- Тягнуть двожильний кабель “бо так було”. Для двох місць потрібно мінімум три жили в потрібних ділянках (COM + 2 мандрівники), а ще потрібні N і PE до світильника. Двожильний = починаються “хитрощі” з перекиданням через нуль, і це вже не монтаж, а цирк.
- Скрутки без клем/опресування. З роками слабшають, гріються, окислюються. В коридорі під натяжною — особливо “весело”, бо добратися складно.
- Відсутність PE на світильнику. Особливо на металевих бра/плафонах. “Та він же не б’є” — до першого пробою ізоляції.
- Неправильний номінал автомата. Освітлення на 1,5 мм² часто має бути під захистом 10 А. Коли бачу 16 А на старій лінії — одразу питаю: “ви хочете, щоб автомат захищав дріт чи дріт захищав автомат?”
- Змішування груп і нулів. Фаза з однієї лінії, нуль з іншої (або “спільний нуль” на дві групи). Може призводити до дивних симптомів і вибивання захисту.
Небезпечні “лайфхаки”, які краще не повторювати
Є кілька рішень, які виглядають “геніально”, доки не станеться аварія. Перше — робити “прохідний” через скрутки й випадкові перемички, без розуміння ролей жил. Друге — економити провід і використовувати корпус/PE як “зручну жилу” (так, і таке бачив). Третє — залишати оголені кінці “щоб потім доробити”. Потім зазвичай приходить разом із запахом підгорілої ізоляції.
“Якщо ви не можете пояснити, що саме комутує вимикач — значить, ви ще не зібрали схему, ви просто з’єднали дроти.”
Коли ви вчитесь, як підключити прохідний вимикач, тримайте в голові просту логіку: вимикачі комутують лише фазу, нуль і PE йдуть напряму на світильник. Усе інше — уже відхилення, яке треба обґрунтувати (і зазвичай воно не обґрунтовується).
Як зробити “по-людськи”: короткий антифейл-чек
Щоб не потрапити в список моїх “знахідок”, перевірте три речі перед закриттям рамок:
1) На першому вимикачі фаза сидить на COM, а на другому з COM йде провід на лампу.
2) Два мандрівники не переплутані з іншими жилами та нормально затиснуті в клемах (підтягніть легенько — провід не має рухатись).
3) У коробці всі з’єднання виконані клемами/опресуванням, PE доведений до світильника, автомат відповідає лінії.
Трохи гумору з практики: коли в коробці бачу шість скруток, замотаних різнокольоровою ізолентою, я вже знаю — десь поруч живе фраза “ми так 10 років робимо”. Можна і 10 років їздити без ременя безпеки, але це не робить ідею хорошою.
