Що таке дифавтомат: принцип роботи та відмінність від автомата

Що таке дифавтомат простими словами

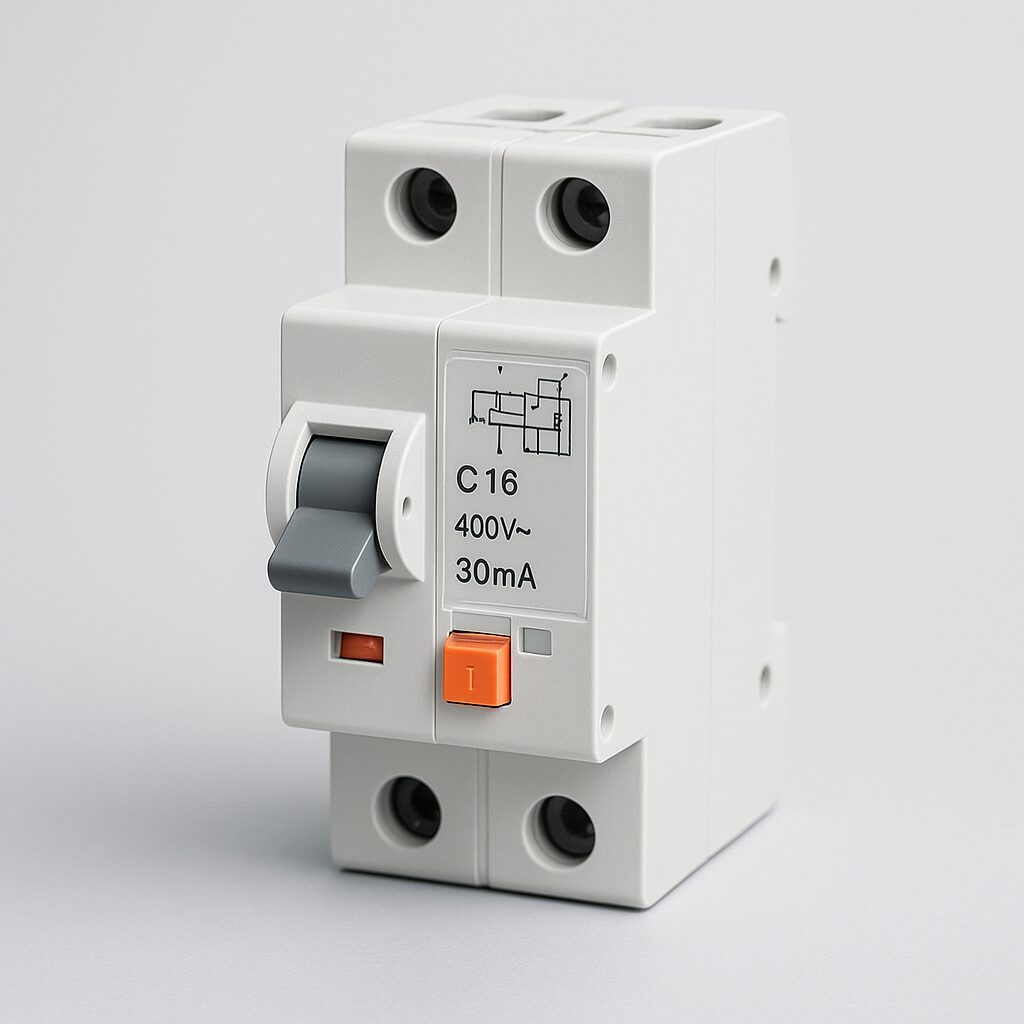

Дифавтомат (RCBO) — апарат, який поєднує захист від перевантаження й короткого замикання з диференційним захистом, що реагує на струм витоку. Він допомагає зменшувати ризик ураження струмом, але не робить будь-яку несправну проводку безпечною.

Цю різницю підтверджує пояснення Schneider Electric про RCBO та RCCB. Конкретний апарат підбирають під лінію й навантаження; роботу в щиті виконує кваліфікований електрик.

Детальний вибір схеми винесено в матеріал ПЗВ чи дифавтомат: різниця та що обрати. Тут пояснюємо призначення й принцип роботи.

Як працює дифавтомат і що означає спрацювання

Дві захисні функції в одному апараті

Захист від надструму реагує на перевантаження й коротке замикання. Диференційна функція в однофазному колі контролює різницю струмів у фазному та нейтральному провідниках: частина струму може йти іншим шляхом, наприклад через пошкоджену ізоляцію. Умови й час відключення визначають характеристики конкретного апарата.

Спрацювання не встановлює точну причину й не доводить, що до обладнання безпечно торкатися. Дифавтомат не замінює належної ізоляції, захисного провідника та перевірки електроустановки.

Чому він може відключатися

Причиною можуть бути перевантаження, коротке замикання, витік через несправність приладу або лінії, а також помилка монтажу. За одним симптомом не можна визначити, який вузол несправний. Для перевірки потрібні огляд і вимірювання кваліфікованим електриком.

Що робити після спрацювання

При запаху, тріску, волозі або нагріві припиніть користування та зверніться до електрика. Не відкривайте щит, не збільшуйте номінал захисту і не підключайте прилади по одному до повторного спрацювання.

Від’єднати підозрілий прилад можна лише якщо його вилка й розетка сухі, цілі та доступ до них безпечний. Не випробовуйте його в іншій точці. Причину повторних спрацювань визначають оглядом і вимірюваннями.

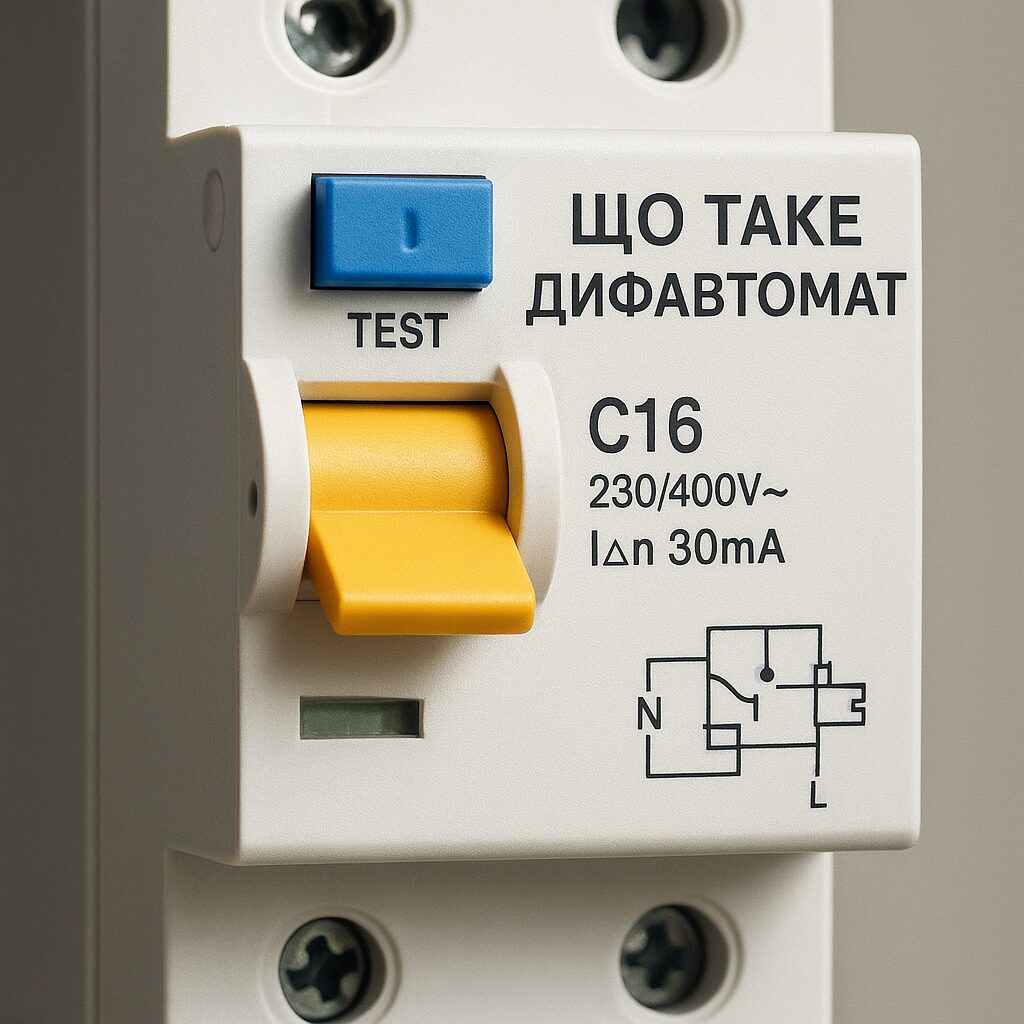

Кнопку TEST використовують у порядку та з періодичністю з інструкції конкретного апарата. Її робота не замінює перевірку всієї системи захисту. Докладніше: чому спрацьовує ПЗВ або дифавтомат.

Питання про призначення дифавтомата

Чи замінює він заземлення?

Ні. Наявність дифавтомата не підтверджує справність захисного провідника, ізоляції або монтажу. Ці елементи перевіряють окремо.

Чому спрацьовує саме з бойлером або пральною машиною?

Можлива несправність приладу, його лінії чи з’єднань. За одним симптомом точну причину не встановити. Припиніть користування підозрілим обладнанням; не викликайте повторні спрацювання для перевірки.

Як вибирають номінал і чутливість?

За характеристиками лінії, навантаження, умовами застосування та документацією. Універсальна порада вибрати одне значення для всієї квартири не замінює проєктування захисту.

Що робити, якщо TEST не відключає апарат?

Звірте умови перевірки з інструкцією, не розбираючи щит. Якщо результат не відповідає інструкції, потрібна перевірка електриком. Не вважайте захист справним лише тому, що в розетках є живлення.

Висновок

Дифавтомат поєднує захист від надструму й витоку. Він є частиною системи електробезпеки, а не заміною правильного кабелю, заземлення та монтажу. Повторні спрацювання потребують діагностики, а підбір і встановлення — кваліфікованого електрика.
