Як користуватися мультиметром

Автор Богдан Гнатюк
Як користуватись мультиметром DT 830B: налаштування, позначення на ручці, типові сценарії та помилки — Як користуватися

Як користуватися мультиметром безпечно: що показує мультиметр і для чого його використовують

Як користуватися мультиметром безпечно: це означає розуміти, що показує мультиметр, які режими обирати (V/А/Ω, прозвонка, діоди) та куди вставляти щупи. На цій сторінці ви швидко розберетесь, для чого використовують мультиметр у квартирі/будинку/малому бізнесі, що ним реально перевірити, і де починаються небезпечні помилки.

Нижче — коротка шпаргалка режимів, далі — пояснення “людською мовою” та правила, які я завжди проговорюю на об’єктах.

РежимПозначенняЩо вимірюєТипові задачі
НапругаV⎓ / V~Постійна/змінна напруга“Чи є 230 В у розетці?”
ОпірΩОпір колаПеревірка ТЕНів, датчиків (без напруги!)
Прозвонка🔔Цілісність провідникаПошук обриву, “чи дзвониться” кабель
Діоди→|—Падіння напруги на діодіПеревірка діодів/LED (орієнтовно)

Що показує мультиметр і що можна робити ним на практиці

Мультиметр вимірює базові електричні величини: напругу (V), струм (A) та опір (Ω). Додатково часто є прозвонка (пищить, якщо коло замкнене) і режим діодів. У побуті це покриває 90% питань “чому не працює”.

  • Як перевірити мультиметром чи є напруга? — режим V~, щупи в COM і VΩ, торкнутися контактів розетки/клем.
  • Знайти обрив подовжувача/кабелю — прозвонка (лише без напруги).
  • Оцінити стан нагрівача/ТЕНа — опір Ω (зняти клеми, знеструмити).

Критична безпека: щупи, гнізда, запобіжник і категорії

Найчастіша аварійна помилка — міряти напругу, коли червоний щуп вставлений у гніздо “10A/А”. Це фактично коротке замикання через прилад: іскра, вибитий автомат, інколи — згорілий мультиметр.

Правила, які не обговорюються: завжди починайте з максимального діапазону; тримайте пальці за захисними “бортиками” щупів; для мережі 230 В використовуйте прилад із адекватною категорією (CAT II/CAT III залежно від точки вимірювання), цілими щупами та справним запобіжником у ланцюзі вимірювання струму.

Коли потрібен електрик, а не мультиметр

Мультиметр не замінює діагностику під навантаженням і не “бачить” перегрів у контактах. Якщо є запах гару, плавлення розетки/автомата, “моргає” світло, гріється щит або вибиває захист без зрозумілої причини — вимикайте живлення і викликайте електрика. Тут без огляду та вимірювань петлі/ізоляції робити висновки небезпечно.

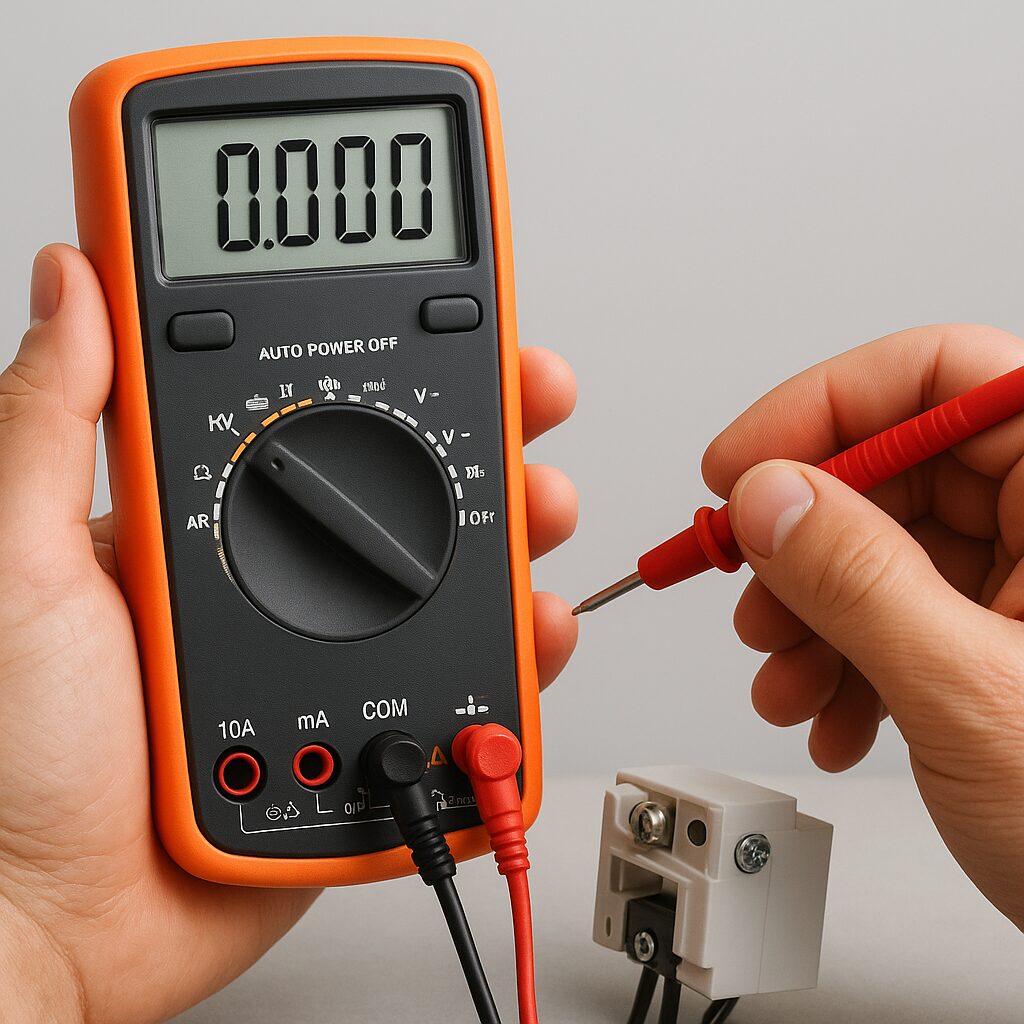

Практика: як перевірити мультиметром чи є напруга (220 В), як міряти DC/AC, опір і «прозвонювати»

Перевірка, чи є напруга 220 В у розетці або на клемах (AC)

Щоб зрозуміти як користуватися мультиметром для перевірки мережі, запам’ятайте базу: для розетки потрібен режим змінної напруги V~, а щупи мають бути в правильних гніздах.

  1. Вставте чорний щуп у COM, червоний — у VΩ (не в 10A!).
  2. Поставте перемикач у V~. Якщо є діапазони — обирайте 750 V (або найближчий більший за 230 V), потім можна зменшити до 200/250 V, якщо модель дозволяє.
  3. Акуратно торкніться щупами двох контактів розетки: має бути близько 220–240 V. На клемах — аналогічно між двома точками, які ви перевіряєте.

Якщо покази “стрибають”, перевірте, чи щупи щільно торкаються металу, чи не окислені контакти, і не просідає напруга під навантаженням (увімкніть чайник/обігрівач і повторіть вимір).

Коментар автора. Я раджу розрізняти навчальні вимірювання та діагностику мережі з небезпечною напругою. Невідповідний прилад або режим створює додатковий ризик. Перевірку стаціонарної електромережі виконує фахівець із придатними засобами та безпечною організацією роботи.

Богдан Гнатюк, електромонтажник

Загальні принципи припинення користування несправними електричними точками та звернення до фахівця: рекомендації CPSC з домашньої електробезпеки. Це загальні рекомендації, а не українські норми або перевірка вашої установки; підбір обладнання визначають його документація й умови об’єкта.

Як міряти DC/AC напругу, опір та «прозвонювати» провід

DC (постійна) — це акумулятори, блоки живлення, автоелектрика: режим V⎓. Червоний на “плюс”, чорний на “мінус”. Якщо переплутали — буде “-” перед числом, це не страшно.

Опір Ω і прозвонка (значок дзвіночка) — тільки на знеструмленому колі. Інакше мультиметр може згоріти, а покази будуть безглузді.

  • Опір: виберіть Ω, торкніться двох кінців елемента/проводу. “1”, “OL” або дуже велике значення — обрив/перевищення діапазону.
  • Прозвонка: торкніться кінців проводу — має пищати і показати близько 0–2 Ω (залежить від довжини та контактів).

Типові помилки та швидка діагностика «0», «1», «OL», дивних цифр

Найчастіше помиляються так: не той режим (V⎓ замість V~), не те гніздо (10A замість VΩ), занадто малий діапазон, або поганий контакт щупа. “0” в режимі V~ часто означає, що ви не торкнулися металу або стоїте не в тому режимі. “1/OL” в Ω — або обрив, або треба підняти діапазон. Якщо цифри хаотичні — перевірте батарейку мультиметра, цілісність щупів і повторіть вимір на відомому джерелі (наприклад, на новій батарейці 1,5 V у режимі V⎓).

Як користуватись мультиметром DT 830B: налаштування, позначення на ручці, типові сценарії та помилки

Як користуватися мультиметром

DT 830B: гнізда щупів і позначення на перемикачі

DT 830B — один із найпопулярніших бюджетних мультиметрів. Якщо ви розумієте, куди вставляти щупи і як вибирати межу, то як користуватися мультиметром стає реально простим і безпечнішим.

Гнізда зазвичай три:

  • COM — чорний щуп (завжди сюди).
  • VΩmA — червоний щуп для напруги (AC/DC), опору, діодів/прозвонки та малих струмів (мА).
  • 10A — окремо для вимірювання великих струмів до 10 А (короткочасно). Тут часто немає запобіжника або він “слабкий” — помилка може швидко спалити доріжки.

На ручці: V~ — змінна напруга (розетка), V⎓ — постійна (батарейки/АКБ), Ω — опір, значок діода/дзвінка — перевірка діодів/прозвонка. DT 830B переважно “ручний” по діапазонах: краще стартувати з більшого і потім зменшувати для точності.

Як правильно вибирати межі вимірювання: коротка шпаргалка

Головне правило: якщо не знаєте очікуване значення — обирайте найбільший діапазон і спускайтесь вниз.

СценарійРежимДіапазон на DT 830BНорма
Розетка 230 ВV~750 V~220–240 V
Батарейка AAV⎓2 V~1,2–1,6 V
Авто-акумуляторV⎓20 V~12,4–12,8 V (спокій)
Зарядка/адаптер 5–12 ВV⎓20 Vблизько номіналу

Якщо на DC напрузі бачите “-12,6” — просто переплутали полярність щупів, це не поломка.

Типові помилки, які “вбивають” запобіжник або прилад

У DT 830B найчастіше горить запобіжник у ланцюгу mA, коли міряють напругу з червоним щупом у VΩmA, але перемикач стоїть на струмі (A/mA), або коли щуп помилково переставили в 10A і лізуть у розетку.

Небезпечні дії:

  • Міряти 230 В у режимі Ω/прозвонки — буде хибний результат і ризик пошкодження.
  • Вимірювати струм “паралельно” як напругу — струм міряють тільки “в розрив” кола.

“Якщо не впевнені, що саме міряєте — поверніться до V~ 750 і перевірте щупи: COM + VΩ. Це рятує від більшості помилок.”

Висновок

Мультиметр — це швидкий спосіб зрозуміти, що відбувається в електриці без здогадок: чи є напруга в розетці, чи цілий провід, чи не “вмерла” батарейка/блок живлення, чи немає явного короткого або обриву. Якщо ви засвоїли базові режими V~ (мережа 230 В), V⎓ (акумулятори й адаптери), Ω та прозвонку, а також правило “правильні гнізда: COM + VΩ”, то як користуватися мультиметром стає практичним навиком для дому і малого об’єкта.

FAQ: Мультиметр показує 0 у розетці — що робити? Перевірте, що стоїть V~ і обраний достатній діапазон (наприклад, 750 V), щупи в COM та VΩ, і ви торкаєтесь саме металевих контактів. Покази “стрибають” — часто винні поганий контакт щупів, окислені клеми або просадка напруги під навантаженням. На екрані “1/OL” у режимі Ω — це обрив або завеликий опір для обраної межі; збільште діапазон і переконайтесь, що лінія знеструмлена. Знак “-” на DC — це лише переплутана полярність. Не вмикається вимір струму/мА — ймовірно, перегорів запобіжник у мультиметрі через неправильне підключення.

І головне про безпеку: мультиметр не лікує перегрів, іскріння та “сюрпризи” у щитку. Якщо гріються автомати/розетки, є запах гару, невідомі проводи, стара алюмінієва проводка або роботи біля щита — краще зупинитись і викликати електрика.
