Шо таке автоматичний вимикач

Що таке автоматичний вимикач і чому я називаю його «охоронцем» щита

Підсумок одразу: що таке автоматичний вимикач? Це захисний “вимикач-сторож”, який сам відключає лінію, коли струм стає небезпечним для кабелю та проводки. Якщо автомат “вибиває” — це не каприз і не “погана якість”, а сигнал: десь перевантаження або коротке замикання. Ця сторінка для власників квартир/будинків, малого бізнесу та майстрів у ремонті: поясню простими словами, навіщо автомат у щиті, що він реально захищає, і чому “поставлю більший” — часто шлях до перегріву і пожежі.

Цей розділ для вас, якщо ви:

• робите ремонт і збираєте/оновлюєте щиток;
• втомилися від “вибиває автомат” і хочете зрозуміти причину;
• маєте невеликий офіс/кафе/магазин і боїтеся простою через електрику;
• хочете безпечно підключити бойлер, кондиціонер, електроплиту, зарядку для авто тощо.

Не для вас, якщо ви шукаєте “лайфхак”, як зробити, щоб ніколи не вибивало, і готові заради цього ризикувати проводкою. Тут буде навпаки: як зробити так, щоб не грілося, не плавилося і не горіло. Якщо у вас в щиті запах гару, тріск, потемнілі автомати або гріються дроти — це вже не читання, а “викликайте електрика”.

Що таке автоматичний вимикач простими словами

Що таке автоматичний вимикач у побуті? Це пристрій у щитку, який стоїть на початку лінії (розетки, освітлення, бойлер) і стежить за струмом. Як тільки струм перевищує норму для цієї лінії — автомат відключає живлення. Я називаю його “охоронцем” щита, бо він першим приймає удар, коли щось пішло не так.

Важливий момент, який часто плутають: автомат захищає кабель і з’єднання в стінах, а не “вашу пральну машинку”. Техніку від витоків струму захищає УЗО/дифавтомат, а автомат — від перегріву проводки через надструм.

Де і яку роль він грає в квартирі, будинку та малому бізнесі

У квартирі автомат “тримає” окремі групи: кухня, розетки кімнат, світло, бойлер. У приватному будинку навантаження зазвичай більше: насос, котел, майстерня, зовнішнє освітлення — і без нормального групування автомати починають “виховувати” господарів частіше.

У малому бізнесі (кафе/офіс/магазин) автомат — це ще й про стабільність: менше випадкових відключень, менше перегрітих клем у щиті, менше сюрпризів у годину пік. Я бачив щити, де на один автомат “повісили все” — від кавомашини до витяжки. Працює рівно до того моменту, поки не перестає. І, як правило, у найневдаліший час.

Автомат не “заважає працювати” — він не дає вашій проводці працювати в режимі тостера.

Міфи з практики: “вибиває — значить поганий” і “поставлю більший — буде щастя”

Міф №1: “Вибиває — значить автомат поганий”. На практиці частіше погані контакти, перевантаження або несправний прилад. Автомат може бути справді бракований, але це не перша причина в списку. Якщо відключення повторюються — треба шукати, чому зростає струм: що саме ввімкнено, які розетки/подовжувачі, чи не гріється вилка, чи не “підгоріла” клема в щиті.

Міф №2: “Поставлю автомат більшого номіналу — і проблема зникне”. Так, “зникне” відключення. Але з’явиться перегрів кабелю в стіні. Логіка проста: автомат підбирають під перетин проводу і спосіб прокладки. Якщо поставити “сильніший” автомат на тонкий кабель — охоронець піде з поста, а ризик пожежі зросте.

Мій принцип як монтажника: спочатку схема і навантаження, потім номінали автоматів. І тільки так це безпечно.

Як працює автоматичний вимикач насправді: перевантаження, коротке замикання і типові помилки підбору

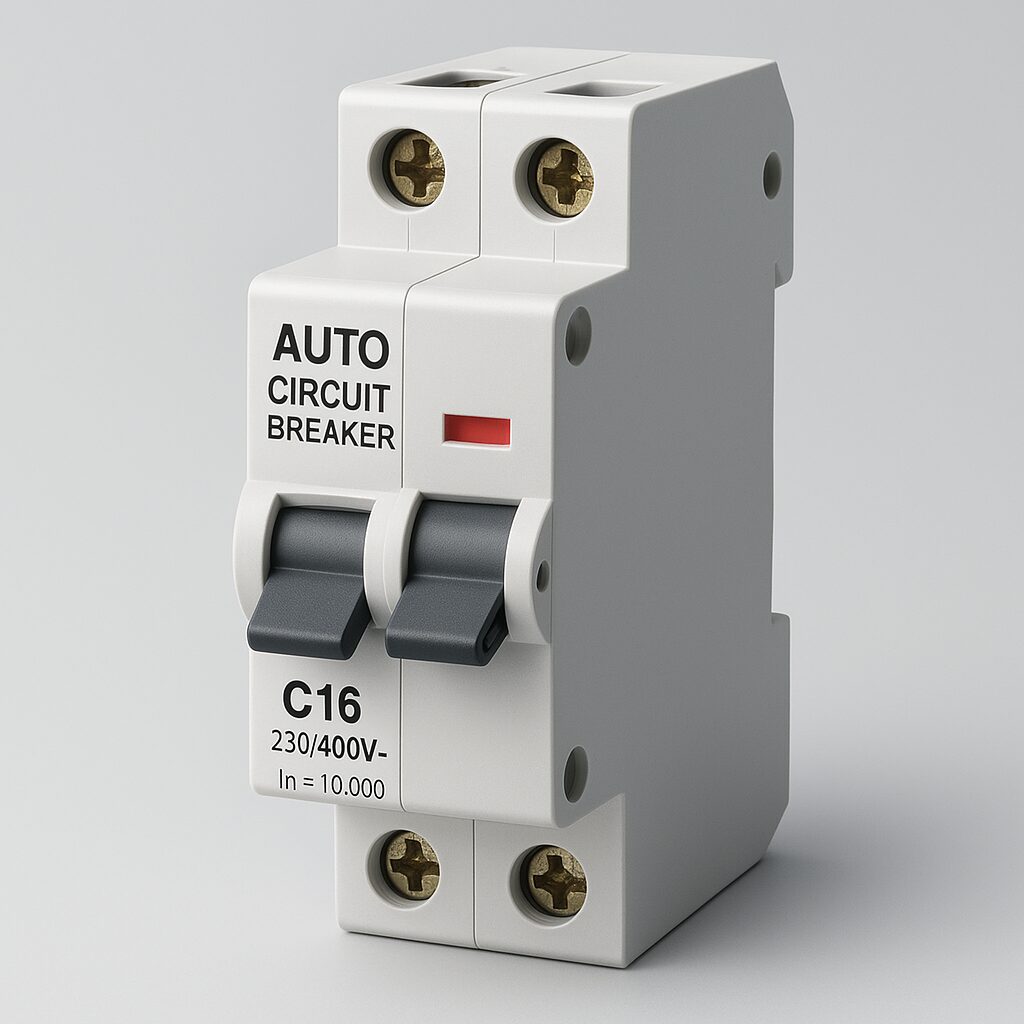

Два “мозки” автомата: тепловий і електромагнітний розчіплювач

Коли мене питають, що таке автоматичний вимикач і як він “розуміє”, що пора відключати — я відповідаю просто: всередині є два різних механізми, кожен для свого типу проблеми. Це не магія і не “чутливість до погоди”, а фізика.

Тепловий розчіплювач працює при перевантаженні. Уявіть біметалеву пластину, яка гріється від струму і повільно вигинається. Якщо ви довго тримаєте лінію “на межі” (наприклад, чайник + мікрохвильовка + обігрівач на одній групі), пластина нагрівається і через певний час вибиває автомат. Не миттєво — бо короткочасні пуски (холодильник, насос) він має “перетерпіти”.

Електромагнітний розчіплювач — для короткого замикання. Там уже без ліричних відступів: струм різко злітає, електромагніт миттєво смикає механізм, і лінія вимикається за частки секунди. Це рятує не лише кабель, а й щит від “феєрверку”.

У моїй практиці правило просте:

“Перевантаження — це повільний перегрів, коротке — це швидкий удар.”

І обидва сценарії небезпечні, просто по-різному.

Логіка захисту: автомат → кабель → навантаження (а не навпаки)

Правильна схема мислення така: ми спочатку обираємо кабель під умови і навантаження, а потім підбираємо автомат, який не дасть кабелю працювати вище безпечного режиму. Тобто автомат — це “обмежувач”, а не “підсилювач потужності”.

Небезпечна ситуація з реального щита: на лінію розеток з кабелем 2,5 мм² ставлять автомат 25–32 А “щоб не вибивало”. Вибивати справді може перестати. Але кабель у стіні починає грітися. Гріється довго і непомітно — поки не попливе ізоляція, не підгорить розетка або не “вистрелить” слабке місце в скрутці.

“Якщо автомат став більшим і стало «краще» — значить ви просто вимкнули сигналізацію.”

Тому я завжди кажу: якщо автомат регулярно відключається, причина або в навантаженні, або в контактах, або в несправності. Збільшення номіналу — це не ремонт, а відкладання проблеми до моменту, коли пахне пластиком.

Типові помилки підбору і монтажу, які я бачу в щитах (і чим це закінчується)

Ось “хіти”, після яких люди дзвонять зі словами “щось у нас щиток гріється”:

• Завеликий номінал автомата під тонкий кабель: наслідок — перегрів проводки, оплавлені розетки, ризик пожежі.
• Скрутки замість нормальних з’єднань (клеми/гільзи/опресування): наслідок — підгорання в місці контакту, іскріння, “дивні” відключення.
• Гріється клема в автоматі через погано затягнутий гвинт або “засунули два дроти якось”: наслідок — локальний нагрів, оплавлення, інколи відмова автомата.
• Неправильна характеристика B/C/D: B — чутливіша (для довгих ліній, освітлення, де малі пускові струми), C — найчастіше для розеткових груп, D — для великих пусків (двигуни), але в побуті рідко потрібна. Якщо поставити D “щоб не вибивало” — при аварії відключення може бути не таким швидким, як треба, і тоді вже страждає проводка.

Як перевірити без приборів, що є проблема з контактом: обережно (і тільки якщо ви розумієте, що робите) оцініть після навантаження, чи є запах гару, чи теплий корпус автомата/провід біля клеми, чи не темніє пластик. Але чесно: якщо щось гріється — це вже привід зупинитися і викликати електрика. Тут “дотягну сам” інколи закінчується дуже дорого.

FAQ: що таке автоматичний вимикач — часті питання, які мені ставлять на викликах

Найчастіші питання про що таке автоматичний вимикач і чому він “вибиває”

Чому вибиває автомат? Найчастіше причина одна з трьох: перевантаження (забагато приладів на одній лінії), коротке замикання (десь злиплися провідники або пробило ізоляцію) або поганий контакт (підгоріла розетка, слабко затягнута клема в щиті, “втомлена” скрутка). На викликах я регулярно бачу картину: людина вмикає чайник, і автомат падає. Вона думає “автомат слабкий”, а по факту в цій же лінії вже сидять бойлер і пральна — просто не завжди одночасно.

Якщо автомат вимикається одразу в момент увімкнення приладу — підозрюємо коротке або великий пусковий струм/несправність приладу. Якщо через 5–30 хвилин роботи — частіше це перевантаження або нагрів у місці поганого контакту. І так, інколи автомат справді несправний, але це не “версія №1”, а те, що перевіряють після базових речей.

“Автомат не «псує вам життя» — він показує, де проводка працює на межі.”

16А на 25А: коли можна, а коли це прямий шлях до перегріву

Чи можна міняти 16А на 25А? Якщо коротко: “просто поміняти” — майже завжди не можна. Номінал автомата підбирають під кабель і спосіб прокладки, а не під ваше бажання, щоб не вимикалося. Коли ставлять 25А замість 16А на стару лінію розеток, часто “перемагають” лише симптом — відключення. А далі починається невидима частина: кабель у стіні гріється, контакти в розетках підгорають, пластик темніє. Це не страшилка, це те, що я потім дістаю з монтажних коробок.

Правильний сценарій інший: спочатку оцінити перетин і стан кабелю, довжину лінії, навантаження, якість з’єднань, і лише тоді приймати рішення. Іноді вихід — додати окрему лінію на потужний прилад (бойлер/кондиціонер/посудомийка), а не “качати” стару. Якщо у вас алюмінієва проводка, є запах гару, теплі розетки або щит — експерименти з номіналами припиняємо.

“Збільшити номінал автомата — це як поставити товщу монету замість запобіжника: на деякий час тихо, а потім голосно.”

Автомат vs ПЗВ/дифавтомат: що відрізняється і як зрозуміти, що несправне

Чим автомат відрізняється від ПЗВ/дифавтомата? Автомат захищає лінію від надструму: перевантаження і короткого замикання. ПЗВ (пристрій захисного вимкнення) реагує на витік струму — коли струм “іде не туди” (через корпус приладу, вологу, людину). Дифавтомат поєднує обидві функції в одному корпусі: і захист від надструму, і від витоку. Тому ситуація “вибиває при включенні фена у ванній” може бути як проблемою фена/вологи (ПЗВ/диф), так і проблемою лінії (автомат) — залежить, що саме відключається.

Як зрозуміти, що автомат несправний? Ознаки: він гріється при нормальному навантаженні; на корпусі є потемніння/запах; важіль “не тримається” без навантаження; відключається хаотично, хоча навантаження стабільне й контакти перевірені. Але чесно: без вимірювань і огляду щита точний висновок робити ризиковано.

Що можна перевірити самому? Ви можете вимкнути з розеток потужні прилади, по черзі вмикати навантаження і відстежити, на якому моменті спрацьовує захист; оглянути розетки на підплавлення; послухати, чи не тріщить щит. Далі — стоп. Якщо автомат вибиває одразу, є іскри/дим/запах горілого, гріються дроти або щиток, або це комерційний об’єкт із відповідальністю за людей — тут без варіантів: викликайте електрика. Безпека дешевша за ремонт після пожежі.

Висновок

Якщо забрати весь “електричний фольклор”, то відповідь на питання що таке автоматичний вимикач дуже приземлена: це пристрій, який відключає лінію, коли струм стає небезпечним для кабелю та з’єднань. Автомат ставлять не “щоб не вибивало”, а щоб не грілося, не плавилося і не горіло. Коли він спрацьовує, це не зрада — це діагностичний дзвінок: або перевантажили групу, або є коротке, або десь поганий контакт. І найбільш небезпечна “порада з під’їзду” — просто поставити більший номінал. Так ви не лікуєте причину, а лише вимикаєте сигналізацію.

Мій короткий чек безпеки (те, що я першим ділом дивлюся у щитах на викликах): чи немає запаху гару або потемніння пластика; чи не гріються автомати/клеми/проводи; чи не чути тріску; чи не сидять “два дроти під одним гвинтом” абияк; чи не виглядають з’єднання як випадкова скрутка “на чесному слові”. Небезпечні симптоми — це повторні відключення без зрозумілої причини, нагрів щита під навантаженням, підплавлені розетки, мерехтіння світла разом із запахом або теплом на вилках. У таких випадках я рішучий: не експериментуйте, викликайте електрика.

Правильні дії прості, хоч і не такі “героїчні”: підбір автомата по кабелю (а не по бажанню), нормальні з’єднання (клеми/гільзи/опресування), і вимірювання, коли є сумніви. Електрика не любить припущень: іноді “вибиває” через чайник, а іноді — через підгорілу клему, яка вже працює як маленька пічка. Тому мій фінальний меседж: бережіть не автомат, а проводку і людей. Автомат — ваш охоронець, але охоронець має працювати за правилами.

“Краще хай один раз «виб’є», ніж один раз загориться.”
