Схема підключення гібридного інвертора MUST має розділяти AC-вхід від зовнішнього джерела, AC-вихід до визначених навантажень, сонячний PV-вхід та силове коло акумулятора. Розташування клем, допустимі параметри й робочі режими беруть із посібника точної моделі. Напис MUST і потужність у кіловатах для готової схеми недостатні.
Підключення до щита, батарейні з’єднання та вимірювання виконує кваліфікований електрик. Мережа, акумулятор і освітлені панелі можуть залишатися окремими джерелами напруги. Помилка загрожує ураженням струмом, перегрівом та небезпечним живленням відключеної ділянки. Не перевіряйте сумісність випадковим з’єднанням проводів.
Яка саме модель MUST потрібна для схеми
Для пояснення вузлів нижче використані HTML-уривки посібника MUST PV18 Series, де розглянуті пристрої 2–3 кВт. Це приклад конкретної серії. Його не слід вважати універсальною інструкцією для PV1800 іншої модифікації, PH1800 або будь-якого MUST із подібним корпусом.
Зовнішній шильдик і документи постачання мають дати повний індекс пристрою. Далі звіряють версію посібника, систему напруги батареї, можливості PV-входу та призначення AC-портів. Фотографувати для консультації потрібно доступне зовнішнє маркування, без відкривання корпусу.
Окремо уточніть, яку роботу з мережею підтримує модель. Наявність мережевого заряджання, байпаса або сонячного контролера ще не підтверджує дозвіл на паралельну генерацію в зовнішню мережу. Схему Deye чи іншого бренду на MUST не переносять за схожими назвами функцій.
Функціональна схема MUST: чотири різні силові вузли

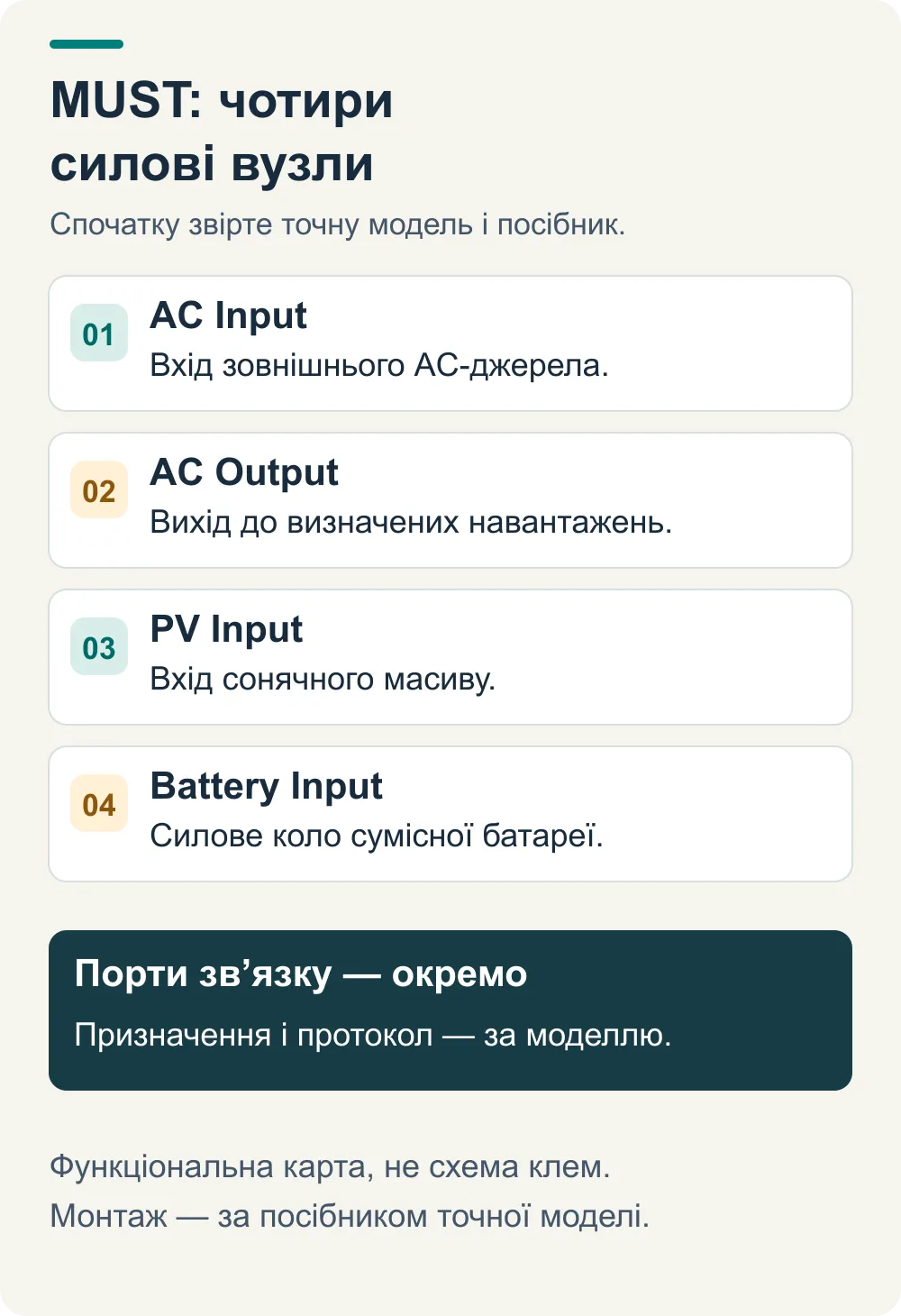

У розділі Product Overview посібника PV18 окремо позначені AC input, AC output, PV input і Battery input. Нижче показані їхні ролі. Таблиця не визначає порядок клем або монтажну послідовність.
| Вузол | Роль і межі перевірки |
|---|---|
| AC Input | Вхід від дозволеного зовнішнього AC-джерела. Фазність, режим приймання живлення й захист визначають за моделлю. |
| AC Output | Вихід до передбачених проєктом споживачів. Не є другим входом від мережі. |
| PV Input | Вхід сонячного масиву через розраховані стрінги та потрібні DC-комутацію й захист. |
| Battery Input | Силове DC-з’єднання з сумісним акумулятором, відповідним кабелем і захистом. |
| Комунікаційні порти | Окремі з’єднання для функцій, прямо названих у посібнику. Вони не замінюють силові проводи. |
Умовний шлях резервного живлення читається так: акумулятор → передбачений DC-вузол → інвертор → захищені резервні групи. Шлях зовнішнього AC-живлення розглядають окремо за підтримуваною схемою пристрою. Ці зв’язки не дають дозволу з’єднати AC-вхід і AC-вихід перемичкою.
Чому AC Input і AC Output не взаємозамінні
До монтажу електрик має визначити, де система отримує зовнішнє живлення та які навантаження працюють від її виходу. Точку приєднання не обирають за найближчою розеткою, а весь щит не вважають резервним автоматично.
Для вибраних приладів перевіряють одночасне навантаження, пускові режими та умови роботи при зникненні й поверненні мережі. Назва «байпас» не означає необмеженої пропускної здатності: параметри цього режиму також належать до документації конкретної моделі.
Загальна логіка мережі, батареї та резервних груп розглянута в схемі гібридного інвертора для будинку. У випадку MUST її уточнюють за своїм посібником, зокрема щодо перемикання, нейтралі й захисту.
PV та акумулятор перевіряють окремо
Для PV потрібні паспорти модулів і параметри входу інвертора. Перевіряють допустиму Voc стрінгу в розрахункових температурних умовах, робочий діапазон, струмові межі та дозволений розподіл стрінгів. Кількість панелей не визначають лише за кіловатами інвертора.
У розділі Battery Connection посібника PV18 окремо описаний захист батарейного кола від надструму. Це не таблиця підбору апаратів для всіх MUST: тип і номінал захисту, кабель та відокремлення джерела визначають для точного комплекту.
Напругу батареї, профіль заряду й допустимі зарядні та розрядні обмеження звіряють із документацією самої батареї. Відсутність помилки на екрані не доводить сумісності. Невідомий профіль не підбирають навмання, а спрацювання захисту не усувають збільшенням номіналу автомата.
Комунікація, моніторинг і налаштування
У розділі Communication Connection прочитаного посібника описаний зв’язок інвертора з ПК для моніторингу. Тому схожий на мережевий роз’єм або наявність RS-485 не слід автоматично вважати портом BMS акумулятора.
Якщо потрібен обмін із батареєю, перевіряють явну підтримку цього зв’язку точною моделлю: призначення порту, кабель, протокол і сумісні налаштування. Не підключайте випадковий Ethernet-кабель та не копіюйте пін-аут іншої серії.
Так само розділяйте пріоритет живлення навантаження та пріоритет заряджання. Вони відповідають на різні питання: звідки система бере енергію для споживачів і яке джерело заряджає батарею. Назви та поведінку режимів звіряють за власним посібником; універсальний перелік значень для всіх прошивок тут недоречний.
Що узгодити до монтажу й отримати після нього
| Що зафіксувати | Що має бути зрозуміло |
|---|---|
| Повна модель і посібник | Яка документація відповідає встановленому пристрою та батареї. |
| Схема AC-частини | Де зовнішній вхід, резервний вихід, захист, відокремлення та резервні групи. |
| PV-конфігурація | Які модулі й стрінги підключені та за якими межами підтверджена сумісність. |
| Батарея та керування | Які обмеження й профіль встановлені; чи потрібен і підтримується інформаційний зв’язок. |
| Результати перевірки | Як перевірені захисти, навантаження та переходи між передбаченими режимами. |
Власник може зібрати паспорти та перелік потрібних приладів, а після монтажу зберігати остаточну схему й налаштування. Роботу з контактами, вимірювання та зміну щита доручають фахівцю. За запаху ізоляції, тріску, диму або пошкодження не торкайтеся обладнання та зверніться по допомогу.
Питання щодо схеми MUST
Чи можна використати схему від MUST такої самої потужності?
Лише якщо збігається точна модель і документація підтверджує конфігурацію. Однакові кіловати не означають однакових PV-входів, батарейної системи або AC-режимів.
Чи обов’язково одразу підключати сонячні панелі?
Потрібний режим без PV перевіряють за документацією конкретної моделі та батареї. Не слід вважати набір джерел однаковим для всіх серій.
Чи потрібен зовнішній АВР?
Це визначають після перевірки внутрішнього перемикання MUST і задачі системи. Зовнішній пристрій не додають автоматично лише через слово «гібридний».
Джерело та межі матеріалу
Для карти вузлів використані уривки сторінок посібника MUST PV18 Series: Product Overview, Battery Connection, AC Input/Output Connection та Communication Connection. Доступне читання HTML містить уривки сторінок, а не повний PDF. Числові налаштування, номінали й пін-аут у цю статтю не перенесені. Остаточний монтаж виконується за повним посібником саме вашої моделі.
