Конденсаторные установки УКРМ: что и какие задачи решают на предприятии

Конденсаторные установки УКРМ — это готовые щиты (или шкафы), автоматически или ступенчато подключающие батареи конденсаторов, чтобы поднять cos φ и уменьшить реактивную составляющую в сети предприятия. Если у вас есть штрафы/начисления за реактивную энергию, «проседание» напряжения при пусках двигателей или греются кабели и трансформатор — эта страница для вас: просто объясню, что такое УКРМ, где ее ставят и какие задачи она реально закрывает.

Симптом на предприятии	Вероятная причина	Что дает УКРМ
Низкий cos φ в отчетах/учете	Многие индуктивные нагрузки (двигатели, сварка)	Повышает cos φ до нормативных/договорных значений
Доначисление за реактивную энергию	Избыток реактивной мощности	Уменьшает переток реактивки через точку подсоединения
Перегрузка кабелей/ввода при той же активной мощности	Излишний ток через низкий cos	Снижает токи, разгружает сеть

Кому подходит: производства, СТО, цеха, склады с вентиляцией/насосами, небольшие ТРЦ/офисы с компрессорами, холодильным оборудованием, сваркой. Кому нет подходит как «волшебная таблетка»: если проблема в плохих контактах, перекосе фаз, заниженном сечении кабеля или старом трансформаторе – УКРМ это не вылечит.

Что такое УКРМ простыми словами

Конденсаторные установки УКРМ (установка компенсации реактивной мощности) — это комплекс: конденсаторные ступени (кВАр), контакторы или тиристорные ключи, контроллер cos φ, защита (автоматы/предохранители), иногда дроссели для работы с гармониками. Устанавливается в электрощитовом или возле главного щита, подключается к шинам/вводам и «добавляет» нужную реактивную мощность локально, чтобы она не тянулась из сети поставщика.

Ключевая идея проста: индуктивные потребители (двигатели, трансформаторы, дроссели) нуждаются в реактивной энергии для создания магнитного поля. Если ее не компенсировать на месте, она проходит по вашим кабелям и через узел учета – увеличивает ток и ухудшает cos φ.

Где применяются и какие задачи закрывают

Чаще всего УКРМ ставят там, где много электродвигателей и циклические нагрузки: компрессорные, насосные станции, деревообработка, металлообработка, вентиляция, холодильные установки, сварочные посты, подъемные механизмы. В сетях 0,4 кВ обычно используются автоматические ступенчатые установки, которые подстраиваются под режим работы.

Повышение cos φ – меньше «пустых» токов и лучший режим для кабелей/шин.
Снижение начислений за реактивную энергию (если они предусмотрены договором/учетом).
Разгрузка сети предприятия: уменьшение тока во вводе, меньше нагрева контактов, автоматов, шин.
Более стабильное напряжение в моменты пусков и пиков (не всегда, но часто заметно).

Почему тема актуальна для украинских предприятий

В Украине многие объекты работают на смешанных нагрузках и имеют неравный график: днем — пики, вечером — частичная загрузка. При этом электрохозяйство часто модернизируют по частям: добавили станок или компрессор — а силовую сеть и компенсацию не перечислили. В результате падает cos φ, растут токи, появляются перегревы и вопросы от энергоснабжения реактивки.

Компенсация реактивной мощности не делает оборудование более «сильным», но часто делает сеть предприятия более здоровой: меньше тока — меньше нагрева и меньше проблем.

Важно: без измерений в вашем щите точную причину низкого cos не назвать. Для правильного подбора нужны данные учета/анализатора и корректный расчет конденсаторной установки. Если у вас уже греется ввод или выбивает автоматы – не экспериментируйте, вызывайте электричество для диагностики.

Реактивная мощность на «человеческом языке»: что такое cos φ и почему он «портит» электросеть

Активная и реактивная мощность: что вы реально "покупаете", а что - гоняете по кабелям

В быту мы привыкли думать: есть киловатт (кВт) — значит, это и есть нагрузка. На предприятии все немного сложнее. Есть активная мощность P (кВт) – она превращается в полезную работу: крутит двигатель, греет ТЭН, светит лампа. Именно активную энергию вы видите как «потребленную» в большинстве отчетов.

А есть реактивная мощность Q (кВАр) – она нужна индуктивным потребителям для создания магнитного поля (двигатели, трансформаторы, дроссели, сварочные аппараты). Она будто «одалживается» из сети на долю периода и возвращается обратно. Проблема в том, что пока эта энергия "ходит туда-сюда", она создает дополнительный ток в проводах.

Третья величина полная мощность S (кВА). Ее можно представить как «общую нагрузку» на кабели, трансформатор и коммутацию. Математически S состоит из P и Q, а практически именно S определяет, какие токи потекут в вашей сети.

Что такое cos φ и почему низкий cos φ «портит» электросеть

Коэффициент мощности cos φ – это простой показатель того, какая часть полной мощности идет в полезную работу. В упрощении: чем ближе cos к 1, тем эффективнее вы используете ток. Когда cos φ падает (0,7–0,8 и ниже), для той же активной мощности P требуется большего тока.

Последствия на практике я видел десятки раз в реальных щитах:

кабели и шины греются сильнее при «привычных» киловаттах;
трансформатор и вводы работают ближе к пределу по току;
контакты автоматов/рубильников перегреваются из-за повышенного тока и плохих соединений;
появляются просадки напряжения на пусках двигателей;
возможные начисления/штрафы за реактивную энергию в зависимости от договора и учета.

Кто «делает» реактивку на предприятии и как это выглядит в щите

Основные генераторы реактивной мощности – индуктивные нагрузки: асинхронные двигатели (вентиляция, насосы, компрессоры), сварочные трансформаторы, большие дроссели в освещении/промышленных источниках питания. Особенно «сажают» cos двигатели на частичной нагрузке и частые пуски.

В щите это проявляется как завышенные токи по фазам при не столь уж больших кВт, тёплые клеммы, иногда — гул трансформатора. Именно для этого и ставят конденсаторные установки УКРМ (установка компенсации реактивной мощности): они подбирают нужную кВАр на месте, подтягивают cos φ и уменьшают токи в сети. Важно: УКРМ не «лечит» плохие контакты или перекос фаз, но часто убирает первопричину излишнего тока избыток реактивки.

Как работает установка компенсации реактивной мощности (УКРМ): состав, логика степеней и автоматика

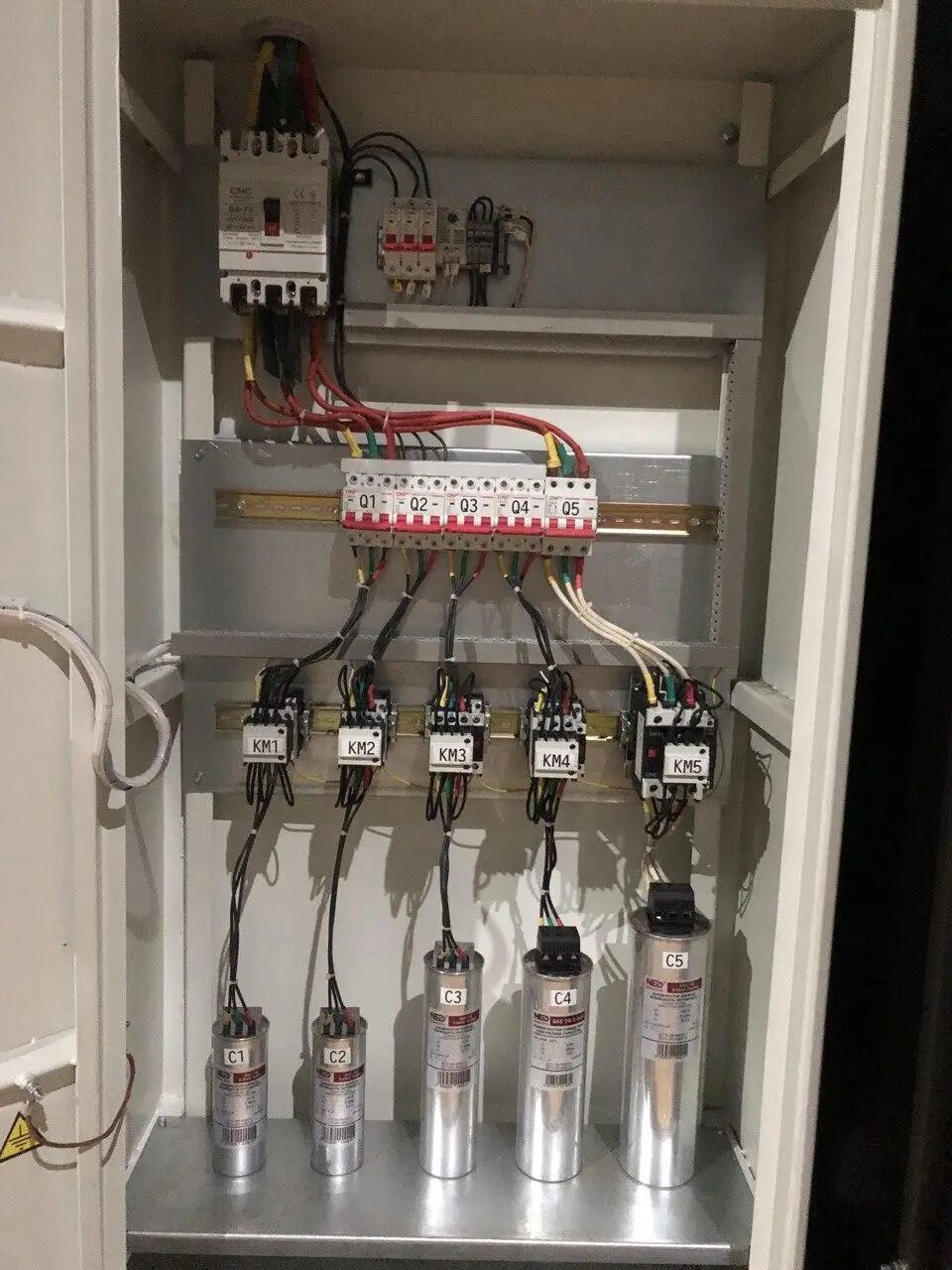

Из чего состоит УКРМ и для чего каждый элемент

Конденсаторные установки УКРМ – это не просто «банки конденсаторов», а управляемая система, измеряющая режим сети и подключающая ровно столько. кВАрсколько нужно в конкретный момент. Типовой состав нормальной УКРМ для 0,4 кВ:

Конденсаторные ступени (например 5+5+10+10 кВАр) — модули, придающие реактивную мощность порциям.
Коммутация степеней: контакторы (чаще) или тиристорные ключи (для быстрых/частых переключений без ударов).
Регулятор cos φ (контроллер) – «мозг», решающий, когда включать/выключать ступени.
Трансформатор тока (ТТ) — дает регулятору информацию о токе нагрузки (как правило, ставится на вводную фазу или общий ввод).
Защити: автомат/предохранители на каждую ступень, главная вводная автомат, иногда термозащита, разрядные резисторы.
Дроссели (при необходимости) — если в сети есть гармоники от частотников/импульсных БП, чтобы конденсаторы не подхватили резонанс.

Правильная логика защиты здесь такая же, как и повсюду: автомат → кабель → погрузка. Конденсаторная степень – это тоже нагрузка, и она должна быть защищена отдельно.

Логика ступеней: как установка «прибавляет кВАр» и подтягивает cos φ

УКРМ работает степенно. Регулятор постоянно оценивает реактивную составляющую/коэффициент мощности и удерживает его около заданного значения (например 0,95). Когда на предприятии запускается двигатель или растет индуктивная нагрузка, cos φ падает – регулятор видит это и подключает одну степень, затем следующую, пока показатель не вернется в норму.

Когда нагрузка уменьшается (двигатели остановились, сварка не работает) ситуация обратная: избыток емкостной компенсации может «перекосить» режим в сторону опережающего cos φ. Поэтому регулятор отключает ступени в оборотном порядке, выдерживая паузы на разряд конденсаторов.

"Правильная УКРМ не должна "молотить" все ступени сразу - она дозирует кВАр так, чтобы не перегнуть в другую сторону."

Автоматика и правильная схема: что важно проверить перед пуском

Самая частая ошибка, которую я вижу на объектах, — неправильно установленный или настроенный ТТ. Если ТТ стоит не там (например после части нагрузок) или перепутанная полярность/коэффициент, регулятор будет «думать», что сеть в другом режиме, и коммутация станет хаотичной.

Что должно быть сделано правильно:

ТТ установлен на нужном вводе (где нужно компенсировать) и правильно подключен к регулятору (S1/S2, коэффициент трансформации).
Есть блокировка/задержка переключений, чтобы ступени не «щелкали» ежесекундно.
Каждая степень имеет свою защиту, а в шкафу есть вентиляция/тепловой режим.
Для сетей с частотниками/гармошками предусмотрены дроссели или хотя бы проведена проверка риска резонанса.

Если после установки УКРМ автоматы на ступенях выбивают, конденсаторы греются или регулятор постоянно «гоняет» ступени – останавливайте и вызывайте электричество. Здесь нужны измерения токов, cos и гармоник, а не догадки.

Типы УКРМ для бизнеса: фиксированные, автоматические, тиристорные; централизованная или групповая компенсация

Фиксированные и автоматические УКРМ: что выбрать под ваш режим работы

Для бизнеса важно не просто "поставить конденсаторы", а подобрать тип под график нагрузки. Если нагрузка почти постоянная (например, один двигатель или вентиляция работает стабильно), иногда достаточно фиксированной батареи конденсаторов — она постоянно подключена и дает одну и ту же кВАр.

Но в большинстве настоящих объектов нагрузка «плавает»: компрессор включается/выключается, сварка дает импульсы, станки работают партиями. Здесь фиксированная батарея часто становится проблемой: в моменты малой нагрузки получаем перекомпенсацию (упреждающий cos φ), лишнее напряжение на конденсаторах, лишние токи.

Поэтому наиболее распространенное решение – конденсаторные установки УКРМ автоматического типа: ступени (5/10/12,5 кВАр и т.п.) подключаются по команде регулятора cos φ. Это дает компромисс между ценой, надежностью и точностью компенсации.

Тиристорные установки: когда контакторов недостаточно

Стандартные автоматические УКРМ чаще всего коммутируют ступени контакторами. Это нормально для большинства объектов, где переключения не слишком частые. Но если нагрузка меняется резко и часто (сварочные посты, пресса, лифты/краны, дробилки, частые пуски больших двигателей), контакторы начинают страдать: износ контактов, «щелчок», иногда подгар из-за больших пусковых токов конденсаторов.

Тиристорные УКРМ (TSC) переключают ступени полупроводниками почти мгновенно и без механического износа. Плюсы — быстродействие, более тихая работа, меньше проблем с ресурсом коммутации. Минусы – дороже, большая требовательность к качеству электропитания и теплоотвода, и все равно нужно грамотно учитывать гармоники (часто нужны дроссели).

Централизованная, групповая или индивидуальная компенсация: архитектура под объект

Кроме типа коммутации, есть вопросы: где именно компенсировать реактивку.

Централизованная (одна УКРМ на вводе/ГРЩ): проще обслуживать, одна точка контроля, зачастую выгоднее всего по бюджету. Минус – реактивные токи все равно гуляют по внутренним линиям к щиту, то есть кабели в цехе могут оставаться перегруженными.
Групповая (на щит цеха/линии): хороший баланс. Компенсация ближе к потребителям – меньшие токи в распределительных линиях, меньшее падение напряжения. Минус – больше шкафов и больше точек сервиса.
Индивидуальная (возле конкретного двигателя/установки): минимизирует реактивные токи по сети, иногда идеально для больших моторов со стабильной работой. Минусы – сложнее эксплуатационно, важно правильно согласовать с пуском/частотником, нужны отдельные защиты и место монтажа.

Как выбрать правильно: если у вас греется именно ввод и есть вопросы от поставщика – начинают с централизованной конденсаторной установки УКРМ. Если греются длинные линии в цехе – часто более логично групповое/индивидуальное решение. В любом случае окончательный выбор производят после замеров токов, cos φ и (при наличии частотников) уровня гармоник.

Как понять, что вам нужно УКРМ: типичные симптомы в щите и по счетам

Симптомы в электрощите: видно руками, глазами и по температуре

Потребность в компенсации реактивной мощности обычно "вылезает" не одним фактором, а набором мелких проблем. Я часто вижу ситуацию: по киловаттам вроде бы все нормально, а щит работает в режиме постоянного перегрева. Это типичный признак, что сеть тянет лишний ток через низкий cos φ — и тогда конденсаторные установки УКРМ могут реально помочь.

Практические признаки на объекте:

Падает напряжение при запуске двигателей или подключении тяжелого оборудования (вентиляция, компрессор, насос, сварка).
Греются автоматы, рубильники, шины, клеммы без явного превышения кВт. Это особенно подозрительно, когда контакты подтянуты, а нагрев остается.
Греются кабели на вводе или длинных линиях в цех, хотя суммарная активная мощность не выглядит критической.
Срабатывают защиты (автоматы/тепловые реле) на пиках или при пусках, хотя оборудование исправно.

"Когда "немного кВт", но ток большой и все теплое - я первым делом проверяю cos φ и реактивную составляющую."

Важно: перегрев может быть и от плохого контакта, заниженного сечения, перекоса фаз или гармоник. Поэтому признаки – это повод для диагностики, а не для покупки «вслепую».

Симптомы по току и трансформатору: кВт «не подбирает», а ввод уже на пределе

Очень показательна ситуация на предприятии: трансформатор (или лимит по вводу) будто «пуст» по активной мощности, но по току вы уже близко к максимальным значениям. Это прямое следствие низкого коэффициента мощности: полная мощность кВА растет, а полезны кВт – не пропорционально.

Как это выглядит на практике:

— по счетчику/отчетам активная мощность не критична, но клещами вы видите высокие токи на вводе;

— кабель или автомат ограничивает вас по току раньше, чем вы «выдавили» возможные кВт;

— в пике производства сеть становится «ватной»: больше проседаний, больше нагрева, меньше запаса.

Именно здесь правильно подобранная установка компенсации реактивной мощности дает ощутимый эффект: уменьшает ток во вводе и разгружает трансформатор/кабели.

Симптомы в счетах и в АСКОЭ/счетчике: цифры, которые не следует игнорировать

Если у вас есть АСКОЭ, многофункциональный счетчик или отчеты энергоменеджера – посмотрите два показателя: cos φ (или PF) и реактивную энергию (кВАр·ч). Настораживает, когда cos φ стабильно низок в рабочие часы, особенно на пиках.

Типичные «колокольчики»:

— в актах/счетах появляются начисления за переток реактивной энергии (условия зависят от договора и точки учета);

– реактивка растет вместе с запуском нового оборудования (компрессор, вентиляция, станки), а активная – не так сильно;

— cos φ хуже часа частичных загрузок (двигатели работают «вхолостую» или с малой нагрузкой).

Если вы узнали 2–3 пункта из этого списка, следующий правильный шаг — сделать замеры и расчет, а затем подбирать конденсаторные установки УКРМ под ваш реальный график погрузки.

Расчет конденсаторной установки: что нужно собрать из данных перед подбором

База для подбора: без каких-либо цифр расчет будет «угадыванием»

Нормальный расчет конденсаторной установки начинается не с выбора «шкафа на 50 кВАр», а со сбора исходных данных. Иначе вы легко получите либо недокомпенсацию (cos так и остается низким), либо перекомпенсацию (упреждающий cos φ, лишние переключения, риски для оборудования).

Минимальный набор данных, без которого я не берусь рекомендовать конденсаторные установки УКРМ:

Текущая активная мощность P (кВт) и ее профильКомфорт: средняя/максимальная, пики, ночные провалы, сезонность.
Текущий cos φ (или PF) как раз в рабочие часы и на пиках.
Целевой cos φ: обычно ориентир 0,95, но важно смотреть требования договора и экономику.
Уровень напряжения и точка подключения: 0,4 кВ (низкая) или 6/10 кВ (средняя), где требуется компенсация.
Состав погрузки: двигатели, сварка, компрессоры, вентиляция, печи, а также электроника (UPS, LED, частотники).

“Без графика нагрузки и реального cos φ подбор кВАр превращается в лотерею.”

Гармоники и грязная сеть: что обязательно уточнить к покупке

Если на предприятии есть частотные преобразователи, импульсные источники питания, мощное LED-освещение, UPS или сварочные инверторы, в сети часто находятся гармоники (искажение тока/напряжения). Для конденсаторов это критично: возможен резонанс и перегрузка ступеней по току, из-за чего «улетают» предохранители, греются конденсаторы, а установка живет недолго.

Поэтому перед финальным подбором желательно:

- знать, есть ли на объекте частотники и их суммарная мощность;

иметь хотя бы базовые измерения качества электроэнергии (THD), если оборудование чувствительно или проблемы уже были;

— предусмотреть дроссели (детюнинг) там, где риск гармоник высок.

Организационные и монтажные данные: место, режим, требования ОСР

Кроме электрических цифр есть практические моменты, которые сильно влияют на то, какую именно УКРМ можно ставить.

Режим работы: 8/5, 24/7, частые пуски, работа «волнами». От этого зависит, хватит ли контакторной коммутации, нужны ли тиристоры, и сколько степеней делать (более мелкие ступени — точнее регулирование, но больше коммутаций).

Место установкиКомфорт: ГРЩ, цеховой щит, отдельное помещение. Необходимо учитывать температуру, пыль, вентиляцию, доступ для обслуживания, длину кабельных линий (ибо компенсация «на вводе» не снимает реактивные токи с внутренних линий).

Требования оператора системы распределения (ОСР) и условий договора: иногда важен целевой cos φ в точке присоединения, учет реактивной энергии, допустимые режимы (чтобы не было опережающего cos φ). Если есть сомнения, лучше поднять договор/техусловия и сверить параметры к закупке.

Собрав эти данные, вы уже можете переходить к расчету нужной кВАр и выбору конкретной конфигурации конденсаторной установки УКРМ без риска купить «не то».

Как подобрать мощность УКРМ (кВАр): формула, пример на предприятии и проверка результата

Формула подбора кВАр: простой алгоритм через P и tg φ

Чтобы подобрать мощность конденсаторной установки УКРМ, нам нужно посчитать, сколько реактивной мощности нужно «добавить» конденсаторами, чтобы поднять cos φ с текущего к целевому. В расчетах удобнее всего пользоваться тангенсом угла: tg φ.

Алгоритм таков:

1) Берем активную мощность P (кВт) в характерной точке: обычно на пиковой/рабочей нагрузке, где важно иметь нормальный cos φ.

2) Находим текущий cos φ₁ и целевой cos φ₂ (например, 0,78 → 0,95).

3) Вычисляем tg φ для обоих состояний: tg φ = tan(arccos(cos φ)).

4) Рассчитываем нужную компенсацию:

Qc = P × (tg φ₁ − tg φ₂)где Qc в кВАр, P в кВт.

Это и есть базовый расчет конденсаторной установки по мощности. Далее мы подбираем ступени и тип УКРМ под реальный профиль погрузки.

Пример для типичного предприятия + подбор степеней

Пример: маленький цех/СТО. Пиковая активная нагрузка P=120 кВт (одновременно работают компрессор, вентиляция, несколько двигателей, сварка). За счетчиком/АСКОЕ мы видим cos φ₁ = 0,78. Хотим получить cos φ₂ = 0,95.

Оценим tg φ:

- для 0,78: arccos(0,78) ≈ 38,7°, tg φ₁ ≈ 0,80;

- для 0,95: arccos(0,95) ≈ 18,2°, tg φ₂ ≈ 0,33.

Тогда: Qc = 120 × (0,80 − 0,33) = 120 × 0,47 ≈ 56 кВАр.

Что делаем в реальном подборе: берем ближайшую стандартную мощность и логику степеней. Например, установка на 60 кВАр со степенями 5+5+10+10+10+20 (или 7,5/12,5 кВАр – зависит от производителя). Чем мельче первые ступени, тем точнее регулирование при малой нагрузке и меньший риск перекомпенсации.

Расчет	Результат
P	120 кВт
cos φ (было → стало)	0,78 → 0,95
Qc	≈ 56 кВАр
Рекомендуемая УКРМ	60 кВАр (ступенчатая)

Запас по мощности и проверка после монтажа: как понять, что все работает правильно

Запас по кВАр нужен не всегда "+30%". Я рекомендую мыслить так: если нагрузка растет (планируете новые станки/двигатели) — закладывайте разумный резерв и больше степеней, чтобы УКРМ не работала «на грани». Если нагрузка нестабильная и часто падает, избыток мощности может вызвать перекомпенсацию.

После монтажа проверяем не словами, а цифрами:

cos φ в рабочее время стабильно близок к целевому (например, 0,93–0,98), без ухода в «минус» (упреждающий).
ток на вводе уменьшился при тех же кВт;
ступени переключаются логически, без «щелчка» туда-сюда каждые несколько секунд;
нет перегрева конденсаторов/контакторов, не выбивает защиту.

Если после запуска греются ступени, горят предохранители или cos φ «прыгает» — останавливайте эксплуатацию и производите измерение качества сети.

"Правильно подобранная УКРМ работает тихо и незаметно - она видна только по лучшим цифрам и более холодным кабелям."

Гармоники, резонанс и дроссели: когда нужны фильтрокомпенсирующие установки

Почему гармоники опасны для конденсаторов и где они берутся на предприятии

Гармоники – это составляющие тока/напряжения с частотами, кратными 50 Гц (150 Гц, 250 Гц и т.п.). Их создают нелинейные нагрузкиКомфорт: частотные преобразователи, UPS, импульсные блоки питания, LED-освещение, инверторные сварочные аппараты. В таких сетях конденсаторы в составе конденсаторных установок УКРМ работают в более тяжелом режиме, чем «по паспорту на синусе».

Проблема в том, что импеданс конденсатора уменьшается по мере роста частоты. То есть, на гармониках через конденсатор может протекать повышенный ток. Далее по цепочке:

- растет нагрев конденсаторов и контактов;

— чаще перегорают предохранители степеней;

— падает ресурс, появляются вздутие/утечка (для старых или перегруженных конденсаторов).

Отдельный риск - резонанс между емкостью батареи и индуктивностью сети/трансформатора. В резонансе токи на определенной гармонике могут взлетать в разы, и тогда УКРМ становится источником аварий.

Признаки, которые требуются дроссели или фильтрокомпенсация (detuned)

Не всегда гармоники видны без анализатора качества электроэнергии, но есть практические симптомы, которые я советую не игнорировать:

степени УКРМ заметно греются даже при умеренной нагрузке;
часто перегорают предохранители на ступенях или «вышибающих» автоматах;
конденсаторы сдуваются, появляется запах, следы перегрева на клеммах/проводах;
контакторы подгорают нетипично быстро, слышно нестабильную работу;
на объекте имеется значительная доля частотников/UPS, а проблемы начались после их установки.

Когда дроссели фактически обязательны: если частотные преобразователи составляют заметную часть нагрузки или уже были отказы конденсаторов/защит. В таких случаях ставят detuned reactors - дроссели последовательно с конденсаторами. Они сдвигают резонанс ниже 50 Гц, чтобы сеть не усиливала гармоники.

Как избежать резонанса и что смотреть в характеристиках УКРМ

Если вы подбираете или принимаете установку, смотрите не только на кВАр. Критические пункты в технических данных:

- наличие выполнения с дросселями (detuned), и какой процент/частота настройки (распространенные варианты 5,67% или 7% — это разные настройки под типичные гармоники);

- допустимый ток перегрузки конденсаторов, температурный класс, вентиляция шкафа;

- наличие защиты каждой степени и правильных конденсаторных контакторов (с предыдущими резисторами/дроссельными вставками для уменьшения броска тока);

– для сложных сетей – возможность измерения/контроля параметров (индикация токов, аварий, журнал событий).

Фильтрокомпенсирующие установки нужны там, где одних detuned-дросселей мало: когда гармоники высоки и нужно не только «защитить конденсаторы», а реально снизить искажения. Это уже инженерное решение под измерение. Если видите повторные отказы или сильный нагрев – не экспериментируйте, вызывайте электричество с анализатором качества электроэнергии, и под эти данные подбирайте конфигурацию. конденсаторные установки УКРМ.

Монтаж и безопасность: где ставить УКРМ, какие защиты должны быть и что часто делают опасно

Где ставить УКРМ: правильное место, температура и доступ

Конденсаторные установки УКРМ чаще всего ставят в ГРЩ или в цеховом распределительном щите – там, где нужно компенсировать реактивную мощность и где есть нормальный доступ для обслуживания. Выбор места – не «как влезет», а с учетом тепла, пыли и длины линий.

Практические правила, реально спасающие от перегревов и отказов:

- Вентиляция: УКРМ греется (конденсаторы, дроссели, контакторы). В шкафу должно быть предусмотрено воздухообмен или запас по температуре. Если щитовая котельная с +40…+50°C летом — ресурс конденсаторов падает в разы.

- Не ставить рядом с источниками тепла (котлы, трубы, компрессорные), не «упаковывать» в упор без зазоров.

- Доступ: нужно пространство, чтобы подтянуть клеммы, заменить предохранитель степени, проверить контактные соединения, снять показатели.

- Логика компенсации: если греются внутренние цеховые линии — иногда групповая установка лучше ближе к нагрузке, а не только на вводе.

Защити и подключение: что должно быть в схеме «по-человечески»

УКРМ – это мощное электрооборудование, и оно должно быть защищено так же, как любая линия: автомат → кабель → нагрузка. Особенно важно не экономить на защите степеней и правильных элементах коммутации.

Отдельная защита каждой степени (предохранители или автомат), подобранный под ток конденсаторов и условия пусковых токов.
Правильные сечения кабелей к УКРМ и между степенями: ориентируемся на расчетный ток, температуру, способ прокладки и не забываем про запас.
Разрядные резисторы на конденсаторах (обычно встроенные): после отключения напряжение на емкости должно спадать до безопасного уровня за регламентное время.
Заземление корпуса шкафа и всех металлических частей; корректное PE-подключение без «сверток» и случайных перемычек.
Коммутация: конденсаторные контакторы или тиристорные ключи, а не «обычные контакторы со склада», если изготовитель этого не допускает.

Настройка регулятора cos φ — тоже часть безопасности: правильный коэффициент ТТ, правильная полярность, задержка включения/выключения ступеней, запрет перекомпенсации (чтобы не пошел опережающий cos φ).

Что часто делают опасно и когда точно нужен электрик

Типичные опасные ошибки, которые я видел в щитах: - подключение без отдельных защит степеней; заниженные сечения; отсутствие нормального PE; установка в «задушенной» нише без вентиляции; неверно подключенный трансформатор тока (регулятор «живет своей жизнью» и щелкает ступенями); попытка компенсировать сеть с частотниками без дросселей, когда уже есть перегрев и выбивание предохранителей.

После пуска обязательно производят контрольные измерения: cos φ на разных режимах, токи по фазам, температуру клемм/шин (хотя бы тепловизором), стабильность переключений. Если что-либо из этого «не сходится» — установку не нужно «дожимать» эксплуатацией.

Вызовите электричество сразу, если:

- греются или пахнут конденсаторы/изоляция;

- регулярно горят предохранители степеней;

— есть частотники/UPS, а у УКРМ нет дросселей и начались аварии;

— вы не уверены в правильности ТТ, настройках регулятора или схеме заземления.

Здесь риски высоки: в шкафу есть накопленная энергия, высокие токи и реальная пожароопасность. Лучше один раз произвести измерение и настроить правильно, чем менять конденсаторы «по кругу».

FAQ: конденсаторные установки УКРМ и компенсация реактивной мощности — частые вопросы

«Экономит ли УКРМ электроэнергию и когда это видно в деньгах?

Конденсаторные установки УКРМ не уменьшают ваши кВт·ч напрямую, потому что они не делают оборудование менее мощным. Их задача — уменьшить реактивную составляющую и поднять cos φ, то есть снизить токи в сети при тех же кВт. В деньгах эффект появляется в двух основных сценариях: когда у вас есть начисления/штрафы за реактивную энергию или когда из-за низкого cos φ вы «упираетесь» в лимиты по току (ввод, трансформатор), перегревы и потери в кабелях. То есть экономия часто косвенна: меньше аварий, меньше нагрева, меньше простоев и более низкие платежи за реактивку, если они применяются по договору.

"УКРМ редко дает магические -30% по счету, но часто убирает то, за что предприятие реально переплачивает или рискует."

Можно ли ставить УКРМ в частном доме? И что делать, если на объекте есть частотники?

В частном доме установка УКРМ в большинстве случаев не имеет смысла: бытовые нагрузки преимущественно активны (ТЭНы, освещение), а реактивка не является критической статьей затрат. Исключения – когда это фактически «малый бизнес дома»: мастерская с двигателями, компрессором, сваркой, насосной станцией на большой мощности и есть проблемы по току/напряжению. Но даже тогда сначала производят измерение cos φ и токов, а не покупают «для профилактики».

Если у вас есть частотные преобразователи, UPS, инверторная сварка или многое LED-освещение, главный вопрос – гармоники. В таких сетях стандартная УКРМ без дросселей может быстро перегревать ступени, «курить» предохранители или попадать в резонанс. Для частотников обычно нужны detuned дроссели или фильтрокомпенсирующее решение, и это подбирается по составу нагрузки и (в идеале) по данным анализатора качества электроэнергии.

Как понять, что ступени подобраны правильно, как часто обслуживать и какие согласования нужны?

Правильно подобранная УКРМ после монтажа проявляется просто: cos φ в рабочие часы держится близко к целевому (часто ориентир 0,95), ток на вводе снижается при тех же кВт, а ступени переключаются без «нервного» щелчка туда-сюда. Плохой знак – когда установка регулярно выходит в аварию, перегревается или уходит в перекомпенсацию (упреждающий cos φ), особенно на малых нагрузках. В такой ситуации требуются настройки регулятора, изменение разбивки на ступени или проверка качества сети.

Обслуживание зависит от условий (пыль, температура, режим 24/7), но минимум периодический осмотр с подтяжкой соединений, проверкой температуры, состояния предохранителей/контакторов, чисткой вентиляции и оценкой конденсаторов (вздутие, потемнение, запах). Для предприятия я бы закладывал плановый контроль не «когда сгорит», а регулярно, потому что конденсаторы – расходный элемент с ограниченным ресурсом, особенно у горячих щитовых.

Что касается документов, то все упирается в ваш договор с оператором системы распределения (ОСР) и схему учета. Если компенсация ставится на стороне потребителя и не изменяет точку присоединения, это обычно внутренняя модернизация, но могут быть требования к недопущению опережающего cos φ и к качеству электроэнергии. Для коммерческих объектов полезно иметь проект/схему, паспорт оборудования, протоколы измерений после пуска и настроек регулятора – это упрощает прием, эксплуатацию и разбор спорных ситуаций по реактивной энергии.

Вывод

Конденсаторные установки УКРМ — управляемые батареи конденсаторов, которые компенсируют реактивную мощность и поднимают cos φ в сети предприятия. Они не «прибавляют киловатт», но убирают лишний ток, который без пользы нагружает кабели, трансформатор и коммутацию. Именно поэтому УКРМ часто решает практические проблемы: перегрев в щите, проседание напряжения на пусках, работу ввода на границе по току и начисление за реактивную энергию (если это предусмотрено договором и учетом).

Принцип работы прост: регулятор cos получает данные из трансформатора тока, анализирует режим и подключает или отключает конденсаторные ступени через контакторы или тиристорные ключи. Правильная схема — это не только «шкаф с кВАр», но и защита на ступени, нормальные сечения кабелей, заземление, разрядные резисторы, а для сетей с гармониками — дроссели или фильтрокомпенсация, чтобы избежать перегрева и резонанса.

Подбор мощности начинается с данных, а не с прайса. Для расчета конденсаторной установки требуются P (кВт) и профиль нагрузки, текущий и целевой cos φ, уровень напряжения (0,4/6/10 кВ), наличие частотников/UPS/LED и место установки. Далее считают нужную компенсацию Qc через P и tg φ, подбирают суммарную кВАр и разбиение на ступени так, чтобы установка не «перекомпенсировалась» на малых нагрузках и не щелкала без конца.

Самый безопасный путь: произвести измерение, подобрать тип УКРМ под ваш режим, смонтировать с правильными защитами и после запуска проверить cos φ, токи и температуру соединений. Если есть частые аварии степеней, перегрев, подозрение на гармонику или вы не уверены в схеме – не экспериментируйте. Вызовите электричество для осмотра и настройки – это дешевле, чем ремонт щита после ошибки.

Конденсаторные установки УКРМ: что это такое, как работают и как подобрать мощность на предприятии
