Інверторний генератор: будова, вибір і застосування

87 Інверторний генератор — це автономне джерело живлення, у якому електронний інвертор формує стабільну вихідну напругу для підключеної техніки. Однак будь-який інвертор генератор із двигуном внутрішнього згоряння створює ризики пожежі, ураження струмом і отруєння чадним газом. Його не можна запускати в будинку, гаражі чи біля повітрозабору. Також заборонено подавати струм у домашню мережу через звичайну розетку: це може спричинити зворотну подачу напруги та становити небезпеку для людей. У матеріалі Богдан Гнатюк пояснює, як працює інверторний генератор, чим він відрізняється від звичайного та як врахувати потужність і пускові навантаження. Окрему увагу приділено сумісності з технікою, безпечному розміщенню та підключенню резервного живлення кваліфікованим електриком.

Коментар автора. Схему резерву я раджу починати з переліку потрібних споживачів та умов об’єкта. Паспортна потужність генератора не визначає придатності всієї системи. Підбір, місце встановлення й перемикання погоджують до покупки обладнання.

Богдан Гнатюк, електромонтажник

Загальні принципи припинення користування несправними електричними точками та звернення до фахівця: рекомендації CPSC з домашньої електробезпеки. Це загальні рекомендації, а не українські норми або перевірка вашої установки; підбір обладнання визначають його документація й умови об’єкта.

Що таке інверторний генератор

Інверторний генератор — це автономне джерело електроенергії, у якому електронний блок перетворює вироблений струм на стабілізовану змінну напругу. Такий пристрій часто вибирають для резервного живлення побутової техніки та електроніки. Водночас він не усуває ризики пожежі, ураження струмом і отруєння чадним газом. Щоб зрозуміти, що таке інвертор, достатньо уявити електронний перетворювач. Він формує вихідну напругу з потрібними параметрами. Позначення «генератор з чистою синусоїдою» означає форму вихідного сигналу, близьку до звичайної мережевої синусоїди. Проте таку характеристику потрібно перевіряти в паспорті конкретної моделі: сама назва «інвертор генератор» не замінює технічної документації. Генератор інверторного типу зазвичай складається з двигуна, генераторної частини, електронного перетворювача, систем керування та захисту. Паливо, гарячі поверхні й вихлоп створюють небезпеку навіть у компактних або малошумних моделях.

• Двигун не можна запускати в будинку, гаражі чи біля вікон і повітрозаборів через чадний газ.
• Підключення генератора до розетки створює ризик зворотної подачі напруги, пожежі та смертельного ураження струмом.
• Для живлення будинку потрібна передбачена проєктом схема перемикання. Її має перевірити й установити кваліфікований електрик.

Інверторний блок покращує якість живлення, але не робить неправильне розміщення або небезпечне підключення допустимими.

Як працює інверторний блок і чим він відрізняється

Перед поясненням принципу роботи важливо врахувати основні ризики. Двигун утворює чадний газ, тому генератор не можна запускати в будинку, гаражі чи біля повітрозабору. Помилки в підключенні можуть спричинити пожежу, ураження струмом і зворотну подачу напруги в зовнішню мережу. Спрощена інверторний генератор схема виглядає так: двигун обертає генераторний вузол, утворена електроенергія випрямляється до постійного струму, а електронний інвертор знову перетворює його на змінний струм із заданими параметрами. Система керування може змінювати оберти двигуна залежно від навантаження. Саме так у загальних рисах пояснюється, як працює інверторний генератор. У звичайному генераторі вихідні параметри сильніше пов’язані з обертами двигуна та конструкцією альтернатора. Генератор інверторного типу спочатку виконує проміжне перетворення, а потім електронно формує вихідну напругу. Це дає змогу отримати стабільнішу форму сигналу. Проте називати пристрій «генератор з чистою синусоїдою» варто лише тоді, коли це підтверджують паспорт моделі та дані виробника про форму хвилі й спотворення. Інверторний модуль не слід плутати із захисною та комутаційною апаратурою. Наприклад, DC автомат для сонячних панелей належить до систем постійного струму й не є штатною заміною захисту генератора. Так само пошуковий запит «АВР своїми руками схема» не є безпечною інструкцією: автоматичне введення резерву має відповідати конкретному щиту та виключати зустрічну подачу. Проєктування, огляд і вимірювання повинен виконувати кваліфікований електрик без роботи користувача під напругою.

Кому підходить інверторний генератор

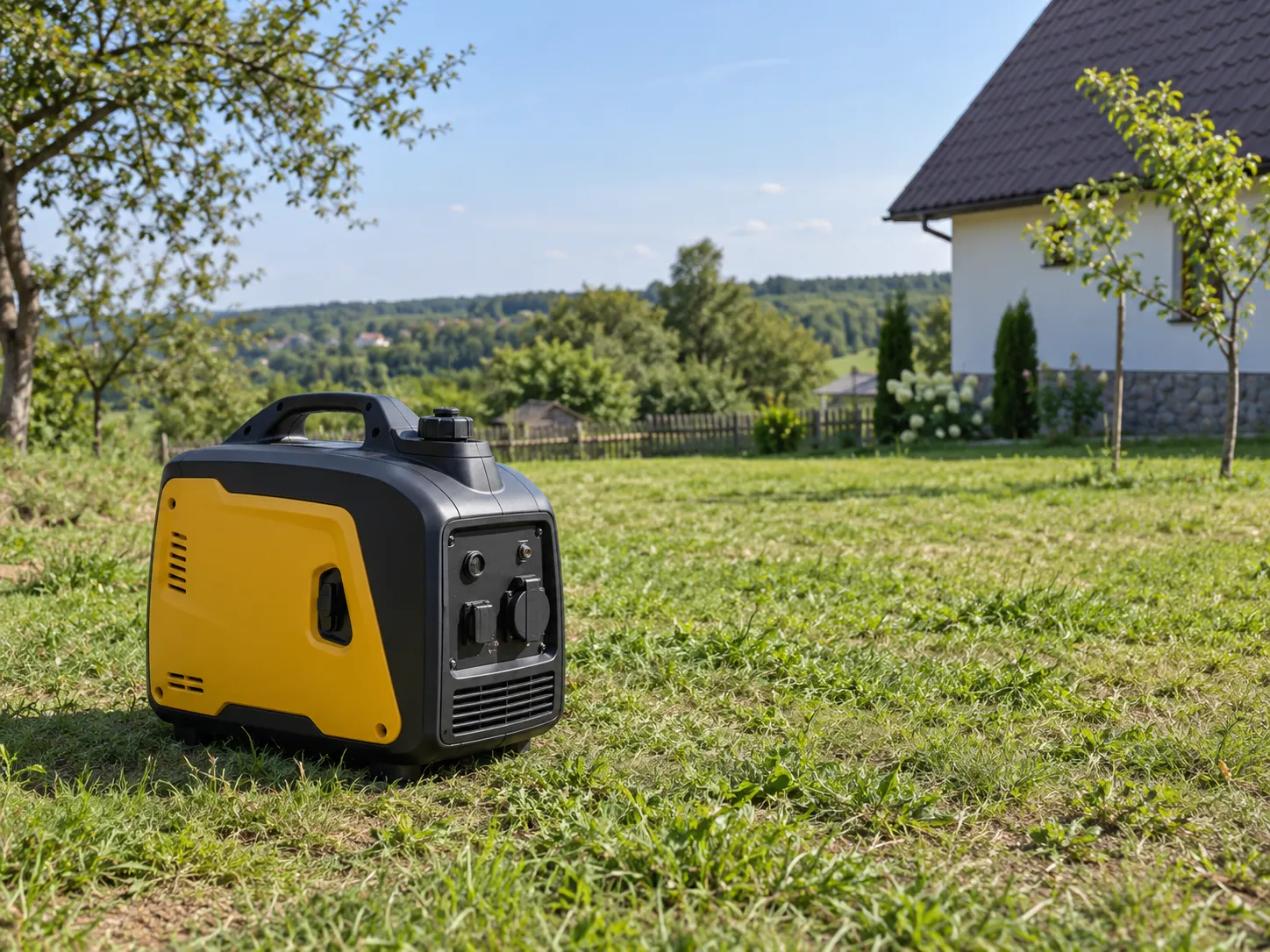

Інверторний генератор підходить лише тоді, коли його можна безпечно встановити надворі, подалі від вікон, дверей і повітрозаборів. Робота у гаражі, підвалі, на балконі чи в іншому приміщенні створює ризик отруєння чадним газом. Небезпечне підключення також може спричинити ураження струмом, пожежу або зворотну подачу напруги в загальну мережу. Генератор інверторного типу доцільний для приватного будинку з періодичними перебоями електропостачання, якщо потрібно живити обмежений набір приладів. Це можуть бути освітлення, засоби зв’язку, комп’ютерна техніка, автоматика опалення та інше сумісне обладнання. Для електроніки часто обирають генератор з чистою синусоїдою, але форму напруги та допустиме навантаження потрібно перевіряти за паспортом конкретної моделі. Інверторні бензинові генератори зазвичай розглядають користувачі, яким важливі мобільність, компактність і помірний шум за неповного навантаження. Водночас напис «тихий» не робить обладнання безшумним: можливість розміщення без шкоди для мешканців і сусідів слід оцінити за паспортними даними та умовами ділянки. Такий пристрій не варто плутати з акумуляторною системою: підключення інвертора до акумулятора є іншим технічним рішенням без двигуна внутрішнього згоряння. Запит як працює мережевий інвертор також стосується іншого класу обладнання, що взаємодіє з електромережею. Для постійного живлення всього будинку або потужних споживачів потрібен окремий проєкт резервного живлення. Сумісність обладнання, спосіб перемикання та стан проводки має перевірити кваліфікований електрик.

Потужність, пускові навантаження й сумісність техніки

Потужність генератора визначають не за сумою всіх приладів у будинку, а за навантаженням, яке працюватиме одночасно. Для розрахунку потрібні паспортні дані кожного пристрою та самого генератора. Орієнтуватися слід на номінальну, тобто тривалу, потужність. Максимальна потужність зазвичай доступна лише короткочасно. Холодильники, насоси, компресори та електроінструмент під час запуску можуть споживати більше, ніж у сталому режимі. Точний пусковий струм або потужність потрібно шукати в документації обладнання чи визначати за допомогою вимірювань. Застосовувати довільний «коефіцієнт запасу» без даних небезпечно: генератор може перевантажуватися, вимикатися або не запускати двигун.

Що перевірити	Безпечна дія
Одночасне споживання	Скласти номінальні потужності приладів, які справді працюватимуть разом
Пускові навантаження	Врахувати найважчий запуск і можливість одночасного ввімкнення двигунів
Вт і ВА	Не вважати ці значення автоматично однаковими; звірити коефіцієнт потужності та паспортні вимоги
Якість напруги	Перевірити, чи потрібен обладнанню генератор з чистою синусоїдою

Відповідь на запитання «Який генератор вибрати для будинку» залежить також від пріоритетів. Зазвичай резервують освітлення, зв’язок, холодильник, автоматику опалення та водяний насос, а потужні нагрівачі вмикають лише за достатнього резерву. Позначка «інверторний» сама по собі не гарантує сумісності з кожним котлом, зарядною станцією чи насосом. Треба звірити форму напруги, частоту, вимоги до заземлення та нейтралі. Якщо проєкт передбачає АВР для генератора, його сумісність і схему перемикання має визначити кваліфікований електрик. Самостійно працювати у щиті під напругою не можна.

Критерії вибору та порівняння моделей

Спочатку оцінюють не ціну, а безпеку. Генератор має працювати надворі, подалі від повітрозаборів, вікон і горючих матеріалів. Якщо для нього немає захищеного від опадів місця з належним відведенням вихлопу, модель не підходить. Робота у гаражі, підвалі чи іншому приміщенні створює ризик отруєння чадним газом.

Критерій	Що перевірити	Безпечне рішення
Сумісність	Номінальне та пускове навантаження, вимоги котла, насосів і електроніки	Звірити дані з паспортами всіх приладів; за браку інформації замовити розрахунок
Якість напруги	Заявлену форму сигналу та показники якості електроенергії	Обирати генератор з чистою синусоїдою лише за підтвердженими паспортними даними, а не рекламним написом
Шум	Умови та відстань, за яких виробник указав рівень шуму	Порівнювати тихі генератори тільки за однаковою методикою вимірювання
Обслуговування	Доступність сервісу, витратних матеріалів і гарантійні умови	Не брати модель, яку неможливо безпечно обслуговувати у своєму регіоні

Інверторні бензинові генератори та дизельні інверторні генератори порівнюють за паспортними характеристиками конкретних моделей. Тип пального сам по собі не визначає шум, ресурс або придатність для будинку. Так само відповідь на питання, який генератор кращий інверторний чи звичайний, залежить від складу навантаження та проєкту резервного живлення. Якщо планується підключення генератора з АВР, потрібні сумісний перемикач, захист від зворотної подачі в мережу та перевірка схеми кваліфікованим електриком. Самостійне втручання у щит або підключення через розетку неприпустимі.

Безпечна експлуатація й підключення

Головні небезпеки під час роботи генератора — чадний газ, пожежа та ураження струмом. Богдан Гнатюк наголошує: генератор не можна запускати в будинку, гаражі, підвалі, господарському приміщенні чи поруч із вікнами та повітрозаборами. Відчинені двері не роблять таке розміщення безпечним. Агрегат має працювати надворі, у місці, передбаченому інструкцією виробника, із відведенням вихлопу від людей і будівлі.

Ризик	Небезпечна дія	Безпечне рішення
Чадний газ	Запуск у приміщенні або біля повітрозабору	Розміщення надворі за вимогами виробника; справний сигналізатор чадного газу в будинку
Ураження струмом	Робота мокрими руками, пошкоджені кабелі, втручання у щит	Сухе захищене місце, справні кабелі та огляд електриком
Пожежа	Заправлення гарячого або працюючого двигуна	Зупинити агрегат, дати йому охолонути та виконувати вимоги інструкції
Зворотна подача струму	Підключення генератора через домашню розетку	Окрема схема резервного живлення з належним перемиканням

Підключати інвертор генератор до розетки будинку за допомогою кабелю з двома вилками заборонено. Це може подати напругу в зовнішню мережу, травмувати людей і спричинити пожежу. Для живлення домашнього щита потрібен проєкт резервного живлення та пристрій, який унеможливлює одночасне з’єднання генератора із загальною мережею. Монтаж, перевірку захисту, заземлення і вимірювання виконує кваліфікований електрик. Незалежно від того, які типи генераторів використовуються, агрегат треба захищати від опадів без перекриття вентиляції. Паливо зберігають у призначеній для нього тарі, подалі від джерел займання. Газові з’єднання або переробки має виконувати лише кваліфікований фахівець.

Короткий практичний чек-лист

• Перевірити місце встановлення, напрямок вихлопу та доступ повітря.
• Оглянути кабелі, вилки й корпус до запуску.
• Не торкатися обладнання мокрими руками та не працювати під напругою.
• Не обходити автомати, блокування та інші засоби захисту.
• Негайно зупинити генератор при запаху пального, димі, іскрінні або пошкодженні кабелю.
• Якщо схема підключення невідома або захист не перевірений, не подавати живлення та звернутися до електрика.

Коротка відповідь: інвертор генератор перетворює вироблену двигуном електроенергію через електронний модуль. Це дає змогу стабілізувати вихідну напругу та живити чутливу техніку, якщо характеристики конкретної моделі відповідають вимогам приладів. Для будинку його обирають за потужністю, типом навантаження, паспортними даними та можливістю безпечного встановлення. Підключення до домашньої мережі має проєктувати й виконувати кваліфікований електрик. Автор — Богдан Гнатюк. Матеріал пояснює принцип роботи й критерії вибору без рекомендацій щодо самостійного втручання в електрощит, захист або паливну систему.

Часті запитання

Що таке інверторний генератор?

Інверторний генератор — це автономне джерело електроенергії, у якому вихідну напругу формує електронний перетворювач. Така конструкція може забезпечувати стабільніше живлення для чутливої техніки. Однак придатність визначають за паспортом конкретної моделі, формою вихідного сигналу, робочою та пусковою потужністю, а також вимогами підключених приладів.

Як працює інверторний генератор?

Двигун обертає генераторний вузол, який виробляє електроенергію. Далі випрямляч перетворює її на постійний струм, а інвертор формує змінну напругу з потрібними параметрами. Контролер може змінювати режим двигуна залежно від навантаження. Реальна якість живлення та доступні режими залежать від схеми й характеристик конкретної моделі.

Який генератор кращий: інверторний чи звичайний?

Інверторний варіант часто доцільний для електроніки, змінного навантаження та ситуацій, де важливі компактність і контроль вихідної напруги. Звичайний генератор може підійти для простих потужних споживачів. Остаточний вибір роблять за паспортними характеристиками, пусковими струмами, умовами розміщення, сервісом і проєктом безпечного підключення.
