Как правильно подключить генератор к котлу: полное руководство

292

Когда зимой пропадает электроэнергия, проблема не ограничивается светом, интернетом или холодильником. Во многих домах сразу останавливается газовый котел, циркуляционный насос, автоматика отопления, датчики безопасности и система управления температурой. Именно поэтому подключение генератора к котлу стало для владельцев домов и квартир не просто удобным решением, а способом сберечь тепло, защитить систему отопления от размерзания и спокойно пережить аварийные отключения электроснабжения.

Из практики электрика могу сказать: большинство проблем возникает не из-за самого генератора, а из-за неправильной схемы подключения. Люди покупают бензиновый или инверторный генератор, запускают его, подключают котел через удлинитель и сталкиваются с ошибками автоматики, нестабильным разгаром, остановкой насоса, ошибкой по пламени или срабатыванием защиты. Часто причина банальна: нет правильного нуля, перепутанная фаза, отсутствует заземление, нестабильное напряжение или генератор выдает некачественную синусоиду.

В этой статье рассмотрим, как правильно подключить генератор к котлу, какой генератор лучше выбрать для отопления, почему газовые котлы бывают фазозависимыми, зачем нужны АВР, переключатель ввода резерва, стабилизатор напряжения, UPS, отдельная линия питания, защитное заземление, автоматический выключатель и почему нельзя подавать электроэнергию от генератора “через вилку в розетку”.

Почему котел не всегда нормально работает от генератора

На первый взгляд, кажется, что котел потребляет мало электроэнергии, поэтому его можно без проблем подключить к любому генератору. Но на практике автоматика современного котла достаточно чувствительна к качеству питания. В газовых настенных котлах работает электронная плата управления, вентилятор турбины, циркуляционный насос, газовый клапан, датчик ионизации пламени, датчики температуры, реле давления, система разжигания и защитная автоматика.

Если генератор выдает нестабильное напряжение, грязную синусоиду, плавающую частоту или не имеет корректно организованного нуля, котел может не запускаться, идти в аварию или работать нестабильно. Особенно это касается фазозависимых газовых котлов, для которых важно, где именно фаза, где ноль и есть ли нормальный потенциал между нулем и заземлением.

Из опыта автора: чаще всего после подключения генератора владельцы жалуются не на отсутствие мощности, а на ошибки котла: "не видит пламя", "срывается разгар", "работает несколько минут и выключается", "насос гудит, но котел не стартует". Во многих случаях проблема разрешается не заменой котла, а правильной схемой резервного питания, проверкой фазы/нуля, заземлением и стабилизацией напряжения.

Какой генератор подходит для котла

Для подключения котла к генератору важно учитывать не только мощность, но качество выходного напряжения. Котел может потреблять немного – часто в пределах 100-200 Вт в штатном режиме, но при запуске насоса, вентилятора или дополнительного оборудования нагрузка кратковременно возрастает. Если к генератору дополнительно подключают холодильник, насосную станцию, освещение, роутер, циркуляционные насосы теплых полов или автоматику ворот, запас мощности становится обязательным.

Оптимально подбирайте генератор с запасом 25-30% от суммарной нагрузки. Но для котла гораздо важнее, чтобы генератор имел стабильное напряжение 220-230 В, частоту около 50 Гц и нормальную форму синусоиды. Для чувствительной электроники лучше подходит инверторный генератор или качественный генератор со стабильным AVR-регулятором напряжения.

Основные типы генераторов для котла

Тип генератора	Преимущества	Недостатки	Для котла
Бензиновый генератор	Доступный, простой в запуске, подходит для частного дома	Расход горючего, шум, потребность в обслуживании	Подходит, если есть стабилизация напряжения
Дизельный генератор	Выносливее, экономнее при длительной работе	Более дорогой, тяжелый, шумный	Подходит для больших домов и длительных отключений
Газовый генератор	Может работать на газе, удобен для стационарной системы.	Нуждается в правильном монтаже и согласовании подключения к газу	Подходит для постоянного резервного питания
Инверторный генератор	Стабильное напряжение, более чистая синусоида, тихая работа	Более высокая цена, ограниченная мощность в бюджетных моделях	Один из лучших вариантов для газового котла

Какая мощность генератора необходима для котла

Котел обычно не является большим потребителем электроэнергии. Но при расчете нужно учитывать всю систему отопления: циркуляционный насос, насос теплого пола, автоматику коллектора, комнатный термостат, сервопривод, стабилизатор напряжения, UPS, насосную станцию, освещение котельной и другие приборы, которые будут работать одновременно.

Для одного настенного газового котла часто достаточно генератора небольшой мощности, но для частного дома лучше не брать модель "вплотную". Если генератор постоянно работает на границе, напряжение проседает, двигатель перегружается, увеличивается расход топлива, а электроника котла может получать нестабильное питание.

Что учесть при расчете нагрузки

• Мощность котла по электричеству – смотрите паспорт оборудования, а не тепловую мощность в кВт.
• Пусковые токи насосов — при старте циркуляционный насос может кратковременно потреблять больше.
• Дополнительные насосы - теплый пол, бойлер косвенного нагрева, гидрострелка, коллекторные группы.
• Стабилизатор и UPS — у них также есть собственные потери и ограничения по мощности.
• Другие потребители – холодильник, роутер, освещение, скважинный насос, зарядные устройства.

Для большинства бытовых ситуаций генератор подбирают не только под котёл, а под отдельную резервную группу: котёл, насос, несколько светильников, интернет, холодильник и минимально необходимые приборы. Такой подход уменьшает риск перегрузки и делает систему более понятной в эксплуатации.

Фазозависимый котел: почему важны фаза, ноль и заземление

Многие современные газовые котлы являются фазозависимыми. Это означает, что для корректной работы автоматики важно, чтобы фаза и ноль были правильно подключены. Особенно чувствительным является датчик ионизации пламени, контролирующий наличие пламени после разгара. Если генератор не формирует нормальный ноль или схема заземления выполнена неправильно, котел может не видеть пламя и переходить в аварийный режим.

Именно здесь часто появляется ошибка: владелец видит на мультиметре 220 В и думает, что все хорошо. Но для платы котла важно не только напряжение между двумя контактами, но и правильная привязка нуля, защитный проводник PE, корректная работа заземления, отсутствие опасного обратного напряжения и нормальная схема переключения между городской сетью и генератором.

Практический совет: если котёл от генератора не запускается, не торопитесь менять плату управления. Сначала необходимо проверить напряжение, частоту, фазирование, заземление, состояние нулевого проводника, качество синусоиды и схему подключения резервного питания.

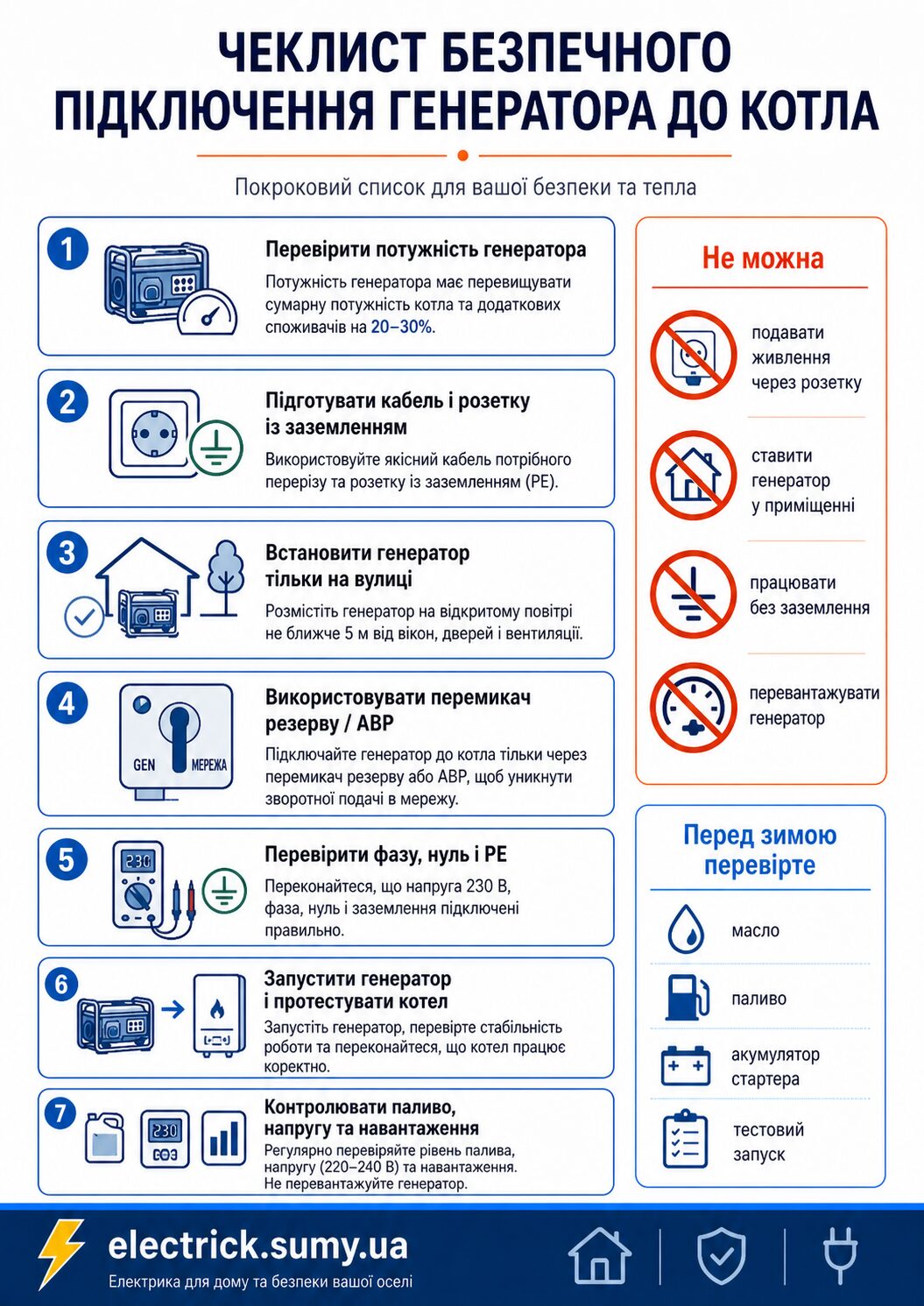

Основные способы подключения генератора к котлу

Есть несколько вариантов подключения генератора к котлу. Выбор зависит от того, нужно ли питать только котел, отдельную группу потребителей или весь дом. Самый безопасный вариант – сделать отдельную резервную линию через щит, переключатель ввода резерва или АВР, а не пользоваться случайными удлинителями и самодельными схемами.

Вариант 1: временное подключение только котла

Это самый простой вариант, когда котел подключается непосредственно к генератору через качественный кабель, вилку, розетку с заземлением и защиту от перенапряжения. Но даже в такой схеме необходимо учитывать фазозависимость котла, заземление генератора, качество напряжения и защиту от влаги. Такой способ подходит как временное решение, но не удобнее для регулярных отключений.

Важно: временное подключение не означает, что генератор можно запустить в дом через обычную розетку. Так поступать опасно. Подача напряжения в домашнюю сеть через вилку может создать обратное напряжение на линии, повредить оборудование или представлять опасность для работающих на сети электриков.

Вариант 2: отдельная резервная группа котла

Оптимальный вариант для большинства домов – выделить отдельную группу в электрощите: котел, циркуляционный насос, насос теплого пола, термостат, интернет-оборудование и несколько точек освещения. Эта группа подключается через переключатель ввода резерва или АВР, не позволяющий одновременно соединить генератор и центральную электросеть.

Преимущество такой схемы – генератор не перегружается, котел получает более стабильное питание, а пользователь понимает, какие именно приборы работают во время отключения. Это также уменьшает риск случайного подключения электрочайника, стиральной машины, бойлера или другой мощной нагрузки к генератору.

Вариант 3: подключение через АВР

АВР – это автоматика ввода резерва. Она контролирует наличие напряжения в основной сети и переключает питание на генератор, когда электроэнергия исчезает. В более сложных системах АВР может запускать генератор автоматически, а после восстановления городской сети переводить нагрузку назад.

Для котла АВР удобен тем, что система отопления может запускаться без ручного переключения. Но важно, чтобы схема была правильно собрана: с защитой от одновременной подачи напряжений из двух источников, правильным подключением нуля, фаз, заземления, автоматических выключателей и защитных устройств.

Вариант 4: генератор + стабилизатор + UPS

Для чувствительной автоматики котла часто используются комбинации: генератор, стабилизатор напряжения и источник бесперебойного питания. UPS для котла помогает пережить короткие отключения без запуска генератора, а также сглаживает момент переключения. Но UPS должен быть совместим с котлом и желательно выдавать чистую синусоиду, а не аппроксимированную форму напряжения.

Не каждый бесперебойник подходит для отопительного оборудования. Компьютерный UPS может работать неправильно с насосами или фазозависимыми котлами. Для отопления лучше использовать специализированные UPS для котлов с внешними аккумуляторами, правильной формой синусоиды и достаточной мощностью.

Подготовка к подключению генератора

Перед подключением генератора к котлу следует оценить не только сам котел, а всю электрическую систему дома. Это особенно важно для старой проводки, щитов без заземления, домов с системой TN-C, самодельными перемычками, старыми автоматами или отсутствием отдельной линии для котла.

1. Проверить мощность котла и насосов. Данные нужно брать из паспорта оборудование или шильдик, а не примерно.
2. Оценить состояние электропроводки. Кабель, соединение, автоматы, розетки, клеммы и щит должны выдерживать нагрузку.
3. Проверить наличие заземления. Для генератора, котла, стабилизатора и металлических частей системы это важно.
4. Определить схему резервного питания. Следует решить, что будет работать от генератора: только котел, котельная или отдельная группа дома.
5. Подобрать защиту. Автоматический выключатель, УЗО, дифавтомат, реле напряжения и АВР подбираются под конкретную схему.
6. Подготовить место для генератора. Генератор нельзя ставить в жилом помещении, подвале, закрытом гараже или на остекленном балконе.

Где установить генератор для питания котла

Генератор при работе выделяет выхлопные газы, шум, тепло и вибрацию. Самый опасный фактор угарный газ, который не имеет запаха и может вызвать отравление. Поэтому генератор должен работать только на открытом воздухе или специально оборудованном техническом месте с правильной вентиляцией и отводом выхлопа.

Нельзя ставить генератор в котельной рядом с газовым котлом, в коридоре, гараже без вентиляции, подвале, на кухне или у открытых окон. Также нежелательно ставить его вплотную к стене дома, дверям, вентиляционным каналам или воздухозаборникам, чтобы выхлоп не попадал в помещение.

• Защита от осадков генератор должен быть защищен от дождя и снега, но не закрыт герметично.
• Вентиляция - требуется свободный доступ воздуха для охлаждения двигателя.
• Безопасное расстояние - выхлопные газы не должны попадать в окна, двери и вентиляцию.
• Сухое место для кабеля — соединение, вилки, розетки и удлинители должны быть защищены от влаги.
• Доступ к обслуживанию – нужно иметь возможность долить топливо, проверить масло, запустить и остановить генератор.

Чего нельзя делать при подключении генератора к котлу

Самые опасные ситуации возникают тогда, когда генератор подключают как можно скорее, без нормального переключателя, защиты и понимания схемы. Для котла это может закончиться повреждением платы управления, а для дома – поражением током, пожаром или обратной подачей напряжения во внешнюю сеть.

• Нельзя подключать генератор к дому через вилку в розетку. Это небезопасно для людей, оборудования и наружной электросети.
• Нельзя одновременно оставлять включенной городскую сеть и генератор. Для этого требуется механическая или автоматическая защита от параллельного включения.
• Нельзя запускать генератор в помещении. Даже открытая дверь гаража не гарантирует безопасности от угарного газа.
• Нельзя использовать поврежденные удлинители, тонкий кабель, свертки, слабые вилки и дешевые переходники.
• Нельзя игнорировать заземление. Особенно если в системе имеется газовый котел, металлические трубы, насос и автоматика.
• Нельзя перегружать генератор. Если к нему одновременно подключить котел, бойлер, чайник, насос и обогреватель, то напряжение может просесть.

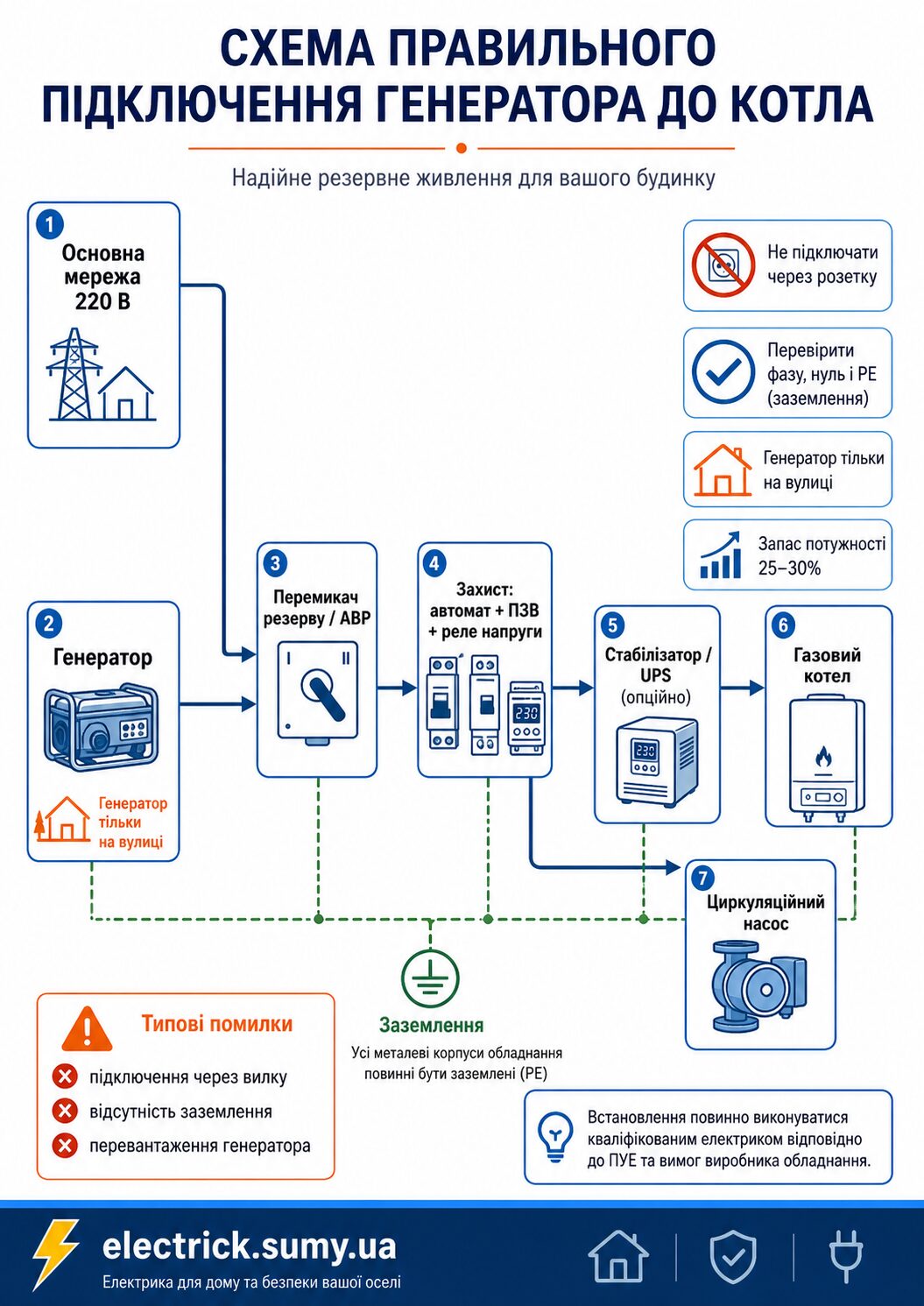

Правильная схема подключения генератора к котлу

Правильная схема зависит от конкретного дома, но общая логика такова: генератор не должен напрямую смешиваться с городской сетью. Между генератором и домашней электросетью должно быть устройство переключения: переключатель 1-0-2, рубильник ввода резерва или АВР. После этого питание подается на отдельную группу потребителей или часть щита, выделенную под резервное питание.

Для котла желательно сделать отдельную линию из электрощита. На этой линии устанавливают соответствующий автоматический выключатель, при необходимости УЗО или дифавтомат, реле напряжения, стабилизатор или UPS. Окончательный выбор зависит от системы заземления, мощности оборудования, типа котла, генератора и схемы щита.

Базовая логика безопасного подключения

1. Основная сеть и генератор разделяются с помощью переключателя или АВР.
2. Котел подключается к отдельной защищенной группе, а не до случайной розетки.
3. Проверяется фаза, ноль и заземление, особенно для фазозависимого газового котла
4. Устанавливается защита от перенапряженияесли генератор имеет нестабильное напряжение.
5. Проводится тестовый запуск с проверкой работы котла, насоса, автоматики и защитных устройств.

Работы в электрощите должен выполнять квалифицированный электрик. Самостоятельное вмешательство в щит, неправильное подключение нуля, фазы, заземления или АВР может создать опасность для людей и повредить оборудование.

Требуется стабилизатор напряжения для котла от генератора

Стабилизатор напряжения не всегда обязателен, но во многих случаях он полезен. Если генератор бюджетный, напряжение плавает, при запуске насосов есть просадки или котел периодически выдает ошибки, стабилизатор может защитить плату управления и сделать работу системы более стабильной.

В то же время, стабилизатор не решает все проблемы. Если у генератора плохая форма синусоиды, нет правильного нуля, неправильно организовано заземление или фазозависимый котел, одного стабилизатора может быть недостаточно. Поэтому перед установкой лучше проверить параметры генератора под нагрузкой.

UPS для котла: когда он нужен

Источник бесперебойного питания для котла нужно тогда, когда отключения короткие или когда нужно обеспечить плавный переход между городской сетью и генератором. UPS может держать котел некоторое время от аккумулятора, пока вы запускаете генератор вручную. Это удобно ночью, во время морозов или когда в доме есть дети или пожилые люди.

Для котла лучше использовать UPS с чистой синусоидой и возможностью подключения наружных аккумуляторов. Мощность UPS следует подбирать с учетом котла, циркуляционного насоса, автоматики и времени автономной работы. Если система отопления имеет несколько насосов, небольшой UPS может не справиться.

Подключение генератора к газовому котлу: особенности

Газовый котел – это не просто электрический прибор. Он связан с газоснабжением, дымоходом, вентиляцией, системой отопления, датчиками безопасности и автоматикой контроля пламени. Поэтому при резервном питании важно, чтобы котел не просто включился, а работал стабильно и безопасно.

• Проверьте инструкцию производителя — некоторые котлы имеют требования к питанию, фазированию и заземлению.
• Не выключайте защитную автоматику котла — датчики тяги, давления, перегрева и контроля пламени должны работать штатно.
• Не подключайте котел из-за сомнительных переходников — плохой контакт может привести к нагреву, искрению или ошибке платы.
• Проверьте работу насоса – если насос не запускается, котел может быстро перегреться или уйти в аварию.
• Контролируйте напряжение под нагрузкой — без погрузки генератор может показывать нормальные параметры, а при работе проседать.

Тестирование системы после подключения

После установки резервного питания систему нужно обязательно протестировать. Недостаточно просто запустить генератор и увидеть, что котёл включился. Следует проверить работу под нагрузкой, переключение между источниками питания, реакцию автоматики, стабильность насоса и отсутствие ошибок котла.

1. Проверьте напряжение генератора без нагрузки.
2. Подключите котел и дождитесь полного цикла запуска: разгар, работа горелки, запуск насоса, нагрев теплоносителя.
3. Проверьте работу циркуляционного насоса — он не должен жужжать, перегреваться или останавливаться.
4. Проверьте стабильность напряжения под нагрузкой, особенно при запуске других устройств.
5. Сделайте переключение обратно на городскую сеть и убедитесь, что котел работает без ошибок.
6. Проверьте защитные устройства: автоматы, УЗО, реле напряжения, АВР или переключатель резерва.

По опыту: тестирование лучше производить не в момент аварийного отключения, а заранее. Худший сценарий – впервые запускать генератор в мороз, когда котел уже остановился, аккумуляторы разряжены, а владелец не знает, какой автомат переключать.

Безопасность при использовании генератора для котла

Безопасность – главный пункт при работе с генератором. Здесь важны и электричество, и пожаробезопасность, и вентиляция, и правильное хранение топлива. Даже хороший генератор может оказаться опасным, если его установить в неправильном месте или подключить без защиты.

• Генератор должен работать на открытом воздухе или в специально оборудованном месте с отводом выхлопа.
• Кабель должен соответствовать нагрузке и иметь целую изоляцию, без сверток и перегрева.
• Розетки, вилки и соединения нужно защищать от влаги, особенно во время снега или дождя.
• Топливо нужно хранить безопасно, подальше от котла, открытого огня, искр и нагретых поверхностей.
• Не заправляйте горячий генератор — перед дозаправкой двигатель должен остыть.
• Не оставляйте генератор без контроля на длительное время, если система не рассчитана на автоматическую работу.

Типичные ошибки при подключении генератора к котлу

Ниже — ошибки, наиболее часто встречающиеся на объектах. Часть из них кажется мелочью, но именно они приводят к аварийному режиму котла, перегреву контактов, нестабильной работе насоса или опасной обратной подаче напряжения.

Ошибка	К чему приводит	Как правильно
Подключение генератора через розетку дома	Риск поражения током, обратное напряжение в сеть, пожарная опасность	Использовать переключатель резерва или АВР
Генератор без стабильного напряжения	Ошибки платы котла, остановка насоса, нестабильный разгар	Проверять напряжение под нагрузкой, использовать стабилизатор или инверторный генератор
Отсутствие заземления	Опасность поражения током, проблемы с фазозависимым котлом	Проверить контур заземления и защитный проводник PE
Тонкий удлинитель	Просадка напряжения, нагрев кабеля, плохой контакт	Использовать кабель соответствующего сечения и качественные соединения
Перегрузка генератора	Просадка напряжения, нестабильная частота, остановка генератора	Подключать только критические потребители
Запуск генератора в помещении	Риск отравления угарным газом	Ставить генератор на открытом воздухе с безопасным отводом выхлопа

Оптимизировать работу котла от генератора.

Чтобы генератор работал стабильно, не следует подключать к нему все сразу. При отключении электроэнергии лучше оставить только критические потребители: котел, циркуляционный насос, минимальное освещение, роутер, холодильник и при необходимости насосную станцию. Мощные приборы лучше не использовать или включать поочередно.

1. Включите экономичный режим котла, если он предусмотрен изготовителем.
2. Не завышайте температуру теплоносителя без надобности – это увеличивает нагрузку на систему.
3. Не подключайте мощные электроприборы в ту же резервную группу, что и котел.
4. Контролируйте топливо, масло и погрузку генератора.
5. Периодически запускайте генератор для профилактикидаже если отключений долго не было.
6. Проверяйте аккумуляторы UPS, если котел работает через бесперебойник.

Обслуживание генератора и резервной системы

Долго стоящий без работы генератор может не запуститься именно тогда, когда он больше всего нужен. Поэтому резервную систему нужно обслуживать: проверять масло, топливо, свечу зажигания, воздушный фильтр, аккумулятор стартера, кабель, розетку, автоматический запуск и АВР.

Также следует периодически проверять работу котла именно от генератора. Если после обслуживания генератора изменилось напряжение, частота или поведение под нагрузкой, это может повлиять на автоматику котла. Лучше выявить проблему при плановой проверке, чем во время мороза.

Законодательные и технические требования

Подключение генератора к домашней сети должно производиться с учетом электротехнических норм, требований пожарной безопасности, инструкций изготовителя генератора и котла. Особенно важно не допустить обратной подачи напряжения во внешнюю сеть, неправильного подключения заземления, перегрузки кабеля или установки генератора в опасном месте.

Если генератор стационарен, имеет автоматический запуск, подключается к газу или питает часть дома через щит, лучше заранее согласовать техническое решение со специалистом. Для частного дома важно правильно организовать ввод резерва, защиту, заземление, кабельную линию, место установки и доступ к обслуживанию.

Когда нужно вызвать электричество

Электричество нужно вызвать не только тогда, когда уже что-то не работает. Подключение генератора к котлу лучше обмыслить до аварийного отключения. Специалист проверит щит, проводку, заземление, погрузку, фазозависимость котла, подберет схему переключения и объяснит, как правильно пользоваться системой.

• Котел не запускается от генератора или выдает ошибку.
• Необходимо подключить генератор через АВР или переключатель резерва.
• В доме старая проводка или нет нормального заземления.
• Необходимо произвести отдельную линию для котла и насосов.
• Генератор просаживает напряжение или работает нестабильно под нагрузкой.
• Необходимо подобрать стабилизатор, UPS или реле напряжения для котла.
• Требуется безопасная схема резервного питания для частного дома.

FAQ: частые вопросы о подключении генератора к котлу

Вывод

Правильное подключение генератора к котлу – это не просто вопрос комфорта, а вопрос безопасности всей системы отопления. Важно подобрать генератор с достаточной мощностью, стабильным напряжением и качественной синусоидой, правильно организовать фазу, ноль, заземление, защиту, отдельную линию для котла, переключатель резерва или АВР.

Самая большая ошибка – подключать генератор к дому случайным способом, без защиты и без разделения с основной сетью. Котел может работать от генератора стабильно, но только когда схема продумана: есть нормальная проводка, качественный кабель, исправный генератор, правильное заземление, защита от перенапряжения и проверка под реальной нагрузкой.

Если вы не уверены в схеме, лучше обратиться к электрику. Это дешевле, чем ремонт котловой платы, замена насоса или устранение последствий неправильного подключения. Хорошо сделанная система резервного питания позволяет спокойно пережить отключение электроэнергии, сберечь тепло в доме и не рисковать безопасностью семьи.
