Генератор з автозапуском працює безпечно лише тоді, коли він сумісний із блоком ATS, має передбачене виробником дистанційне керування, а резервне живлення спроєктоване та перевірене кваліфікованим електриком.
Богдан Гнатюк насамперед звертає увагу на три небезпеки: пожежу, ураження струмом і отруєння чадним газом. Генератор не можна запускати в приміщенні або поруч із повітрозабором, підключати через розетку чи допускати зворотну подачу електроенергії в мережу. Втручання в електрощит, робота під напругою та перероблення газових з’єднань без відповідної кваліфікації неприпустимі.
Далі розглянуто, що означає автозапуск генератора, чим ATS відрізняється від AVR, як оцінити сумісність генератора з електростартером і блока автоматики, а також які паспортні дані та результати огляду потрібні для безпечного проєкту.
Що означає автозапуск генератора
Автозапуск генератора — це автоматичний запуск резервного джерела живлення після зникнення або неприпустимої зміни параметрів електромережі. Проте головне питання тут — безпека. Двигун не можна запускати в приміщенні або поруч із вікнами, дверима й повітрозаборами через ризик отруєння чадним газом. Неправильне підключення також може спричинити пожежу, ураження струмом і зворотну подачу електроенергії в зовнішню мережу.

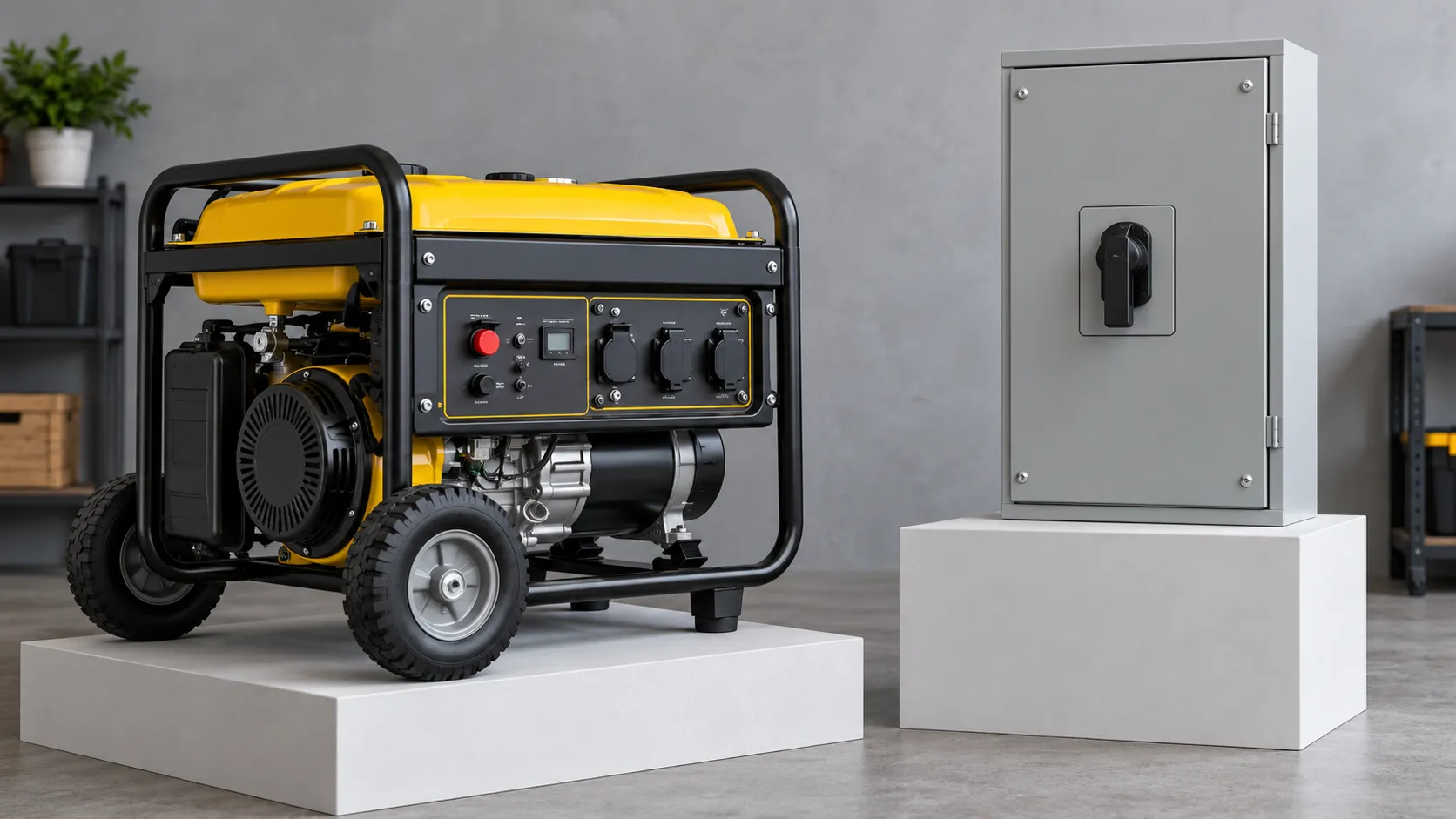

У побутовому сценарії генератор з автозапуском зазвичай має електричний стартер і засоби дистанційного керування запуском та зупинкою двигуна. Сам по собі генератор з електростартером ще не є повністю автоматичним: електростартер лише замінює ручне смикання троса. Для роботи без участі людини потрібна система, яка виявляє аварію мережі, подає команду запуску та безпечно перемикає живлення будинку.
Автоматичне включення генератора не означає миттєве живлення всіх приладів. Система проходить задану послідовність запуску, стабілізації та перемикання, а після повернення мережі — зворотний цикл. Це складніше, ніж базове пояснення, що таке напруга, адже потрібно контролювати стан двох джерел і не допускати їх небезпечного з’єднання.
Якщо автоматичний генератор не запускається, це не умовна помилка 404 з одним очевидним рішенням. Причиною можуть бути стан акумулятора, паливо, захисне блокування, ланцюг керування або сам двигун. Богдан Гнатюк рекомендує не обходити захист і не відкривати щит під напругою: огляд, електричні вимірювання та перевірку підключення має виконувати кваліфікований електрик, а газові з’єднання — профільний фахівець.
Чим ATS відрізняється від AVR регулятора напруги
ATS і AVR виконують різні завдання. Їх не можна вважати взаємозамінними. Помилка під час вибору може спричинити зворотну подачу напруги в мережу, ураження струмом, перегрівання проводки або пожежу. Тому втручатися в електрощит чи перевіряти з’єднання під напругою без кваліфікації не можна.

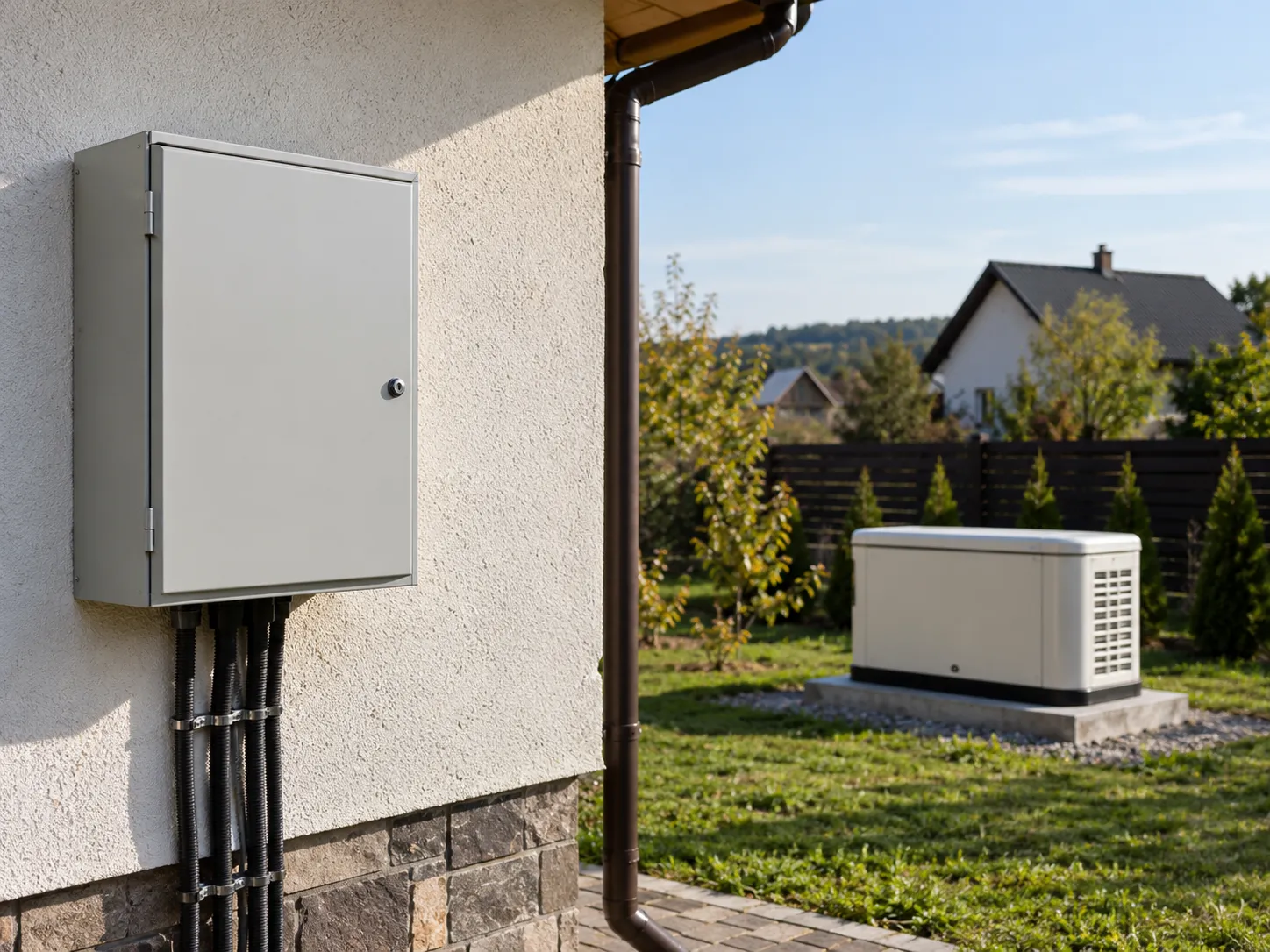

ATS — це система автоматичного введення резерву. Вона контролює наявність основного живлення, подає команду на автозапуск генератора та перемикає навантаження між мережею і резервним джерелом. Після відновлення мережі система виконує зворотне перемикання відповідно до закладеної логіки. Саме ATS забезпечує автоматичне включення генератора, якщо електростанція підтримує зовнішнє керування.
AVR — автоматичний регулятор напруги всередині або у складі генератора. Він підтримує вихідну напругу в межах, передбачених конструкцією конкретної моделі. AVR не визначає зникнення електроенергії в будинку, не запускає двигун і не відокремлює домашню мережу від зовнішньої.
Плутанина виникає через скорочення: українською «АВР» часто означає автоматичне введення резерву, а англійське AVR — регулятор напруги. Матеріали «Що таке електрика» та «Шо таке нуль в електриці» можуть пояснити базові поняття, але не замінюють проєктування системи.
Богдан Гнатюк радить перевіряти повну назву пристрою в паспорті, а не орієнтуватися лише на абревіатуру. ATS підбирають для керування резервом, AVR — для стабілізації виходу генератора. Остаточну сумісність і безпечне перемикання має перевірити кваліфікований електрик.
Сумісність генератора та блока автоматичного введення резерву
Несумісні генератор і ATS можуть спричинити зворотну подачу напруги, перегрівання проводки, пожежу або ураження струмом. Автоматичний запуск також небезпечний, якщо двигун стоїть у приміщенні чи поруч із повітрозабором: чадний газ не має кольору та запаху. Тому сумісність оцінюють до купівлі обладнання, а підключення доручають кваліфікованому електрику.

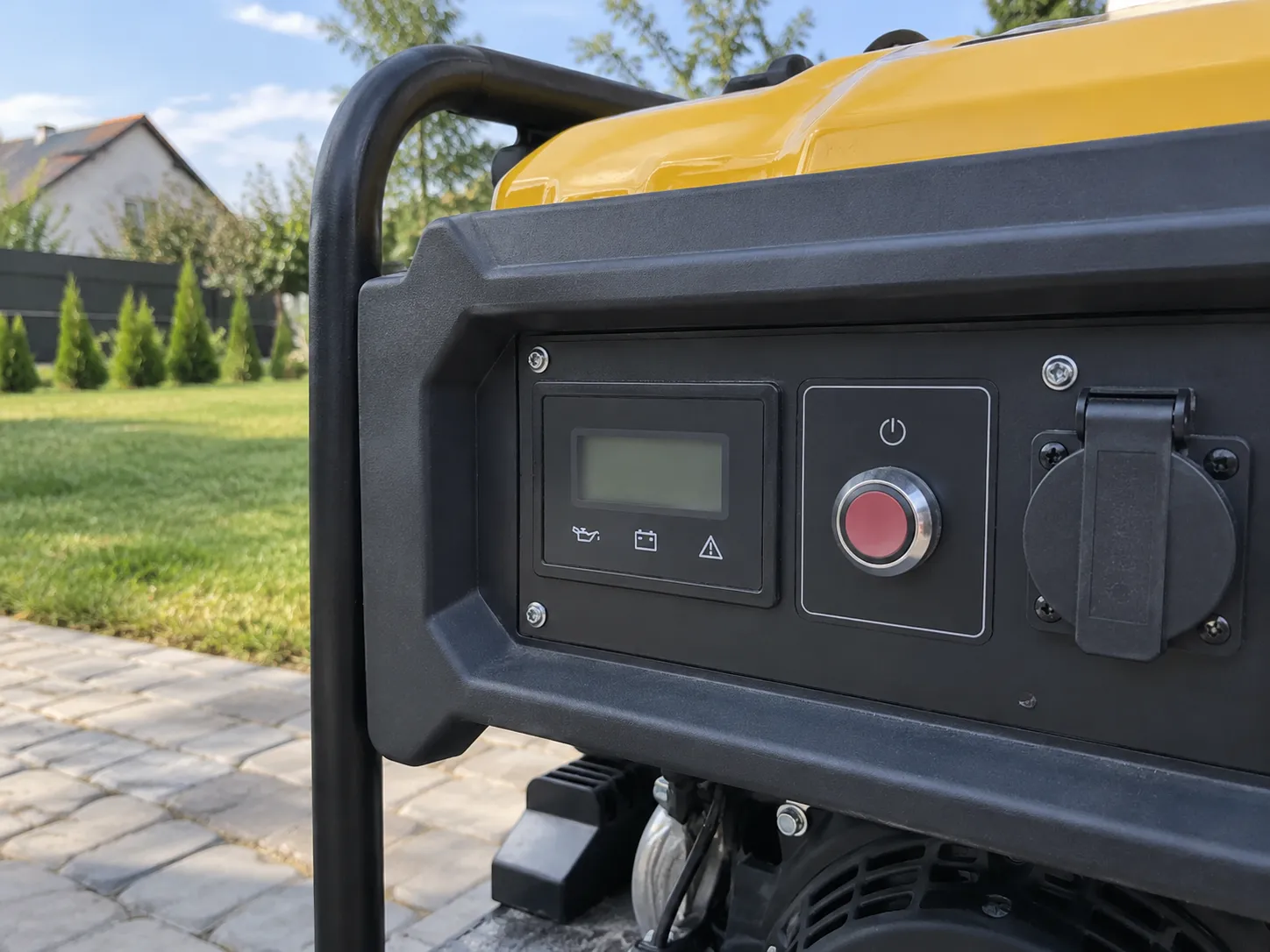

Сам по собі генератор з електростартером ще не гарантує автозапуск. Потрібен передбачений виробником інтерфейс дистанційного запуску, наприклад генератор з сухим контактом, а також можливість автоматично керувати запалюванням, стартером і зупинкою двигуна. Якщо для запуску треба вручну відкривати паливо або керувати повітряною заслінкою, звичайний блок автоматики генератора може не підійти.
| Що перевірити | Чому це важливо |
|---|---|
| Напруга, кількість фаз і схема нейтралі | ATS має відповідати проєкту мережі та генератора. |
| Потужність і пускові струми навантажень | Насоси, холодильники та інші двигуни під час старту потребують більшого резерву. |
| Тип керувального входу | Блок управління генератором повинен підтримувати штатний алгоритм конкретної моделі. |
| Номінал і кількість полюсів ATS | Їх визначають за схемою щита, кабелями та захисними апаратами. |
Кваліфікований електрик це перевіряє за паспортами обладнання, принциповою схемою та результатами огляду. Запит «Шо таке автоматичний вимикач» важливий, але автомат не замінює ATS: він захищає коло, а не забезпечує безпечне перемикання між мережею і резервом. Якщо паспорт не підтверджує дистанційний запуск або параметри контактів, автозапуск для генератора не слід підбирати навмання чи реалізовувати обходом штатного захисту.
Логіка роботи без монтажних інструкцій
Автоматичний запуск не скасовує головних ризиків: чадного газу, пожежі, ураження струмом і зворотної подачі напруги в зовнішню мережу. Генератор не можна запускати в будинку, гаражі чи біля повітрозабору. Його також не підключають через звичайну розетку. Перемикання джерел має виконувати система з електричним і механічним блокуванням, перевірена кваліфікованим електриком.
У спрощеному вигляді АВР для генератора працює за таким алгоритмом:
- Блок контролює наявність і допустимі параметри основної мережі.
- Після зникнення живлення та заданої затримки він подає команду на запуск двигуна.
- Генератор з електростартером запускається, а система перевіряє появу вихідної напруги. Якщо запуск невдалий, кількість повторних спроб обмежує контролер.
- Лише після стабілізації роботи навантаження від’єднується від мережі та переводиться на резервне джерело. Одночасне з’єднання двох джерел має бути виключене.
- Коли мережа відновлюється і залишається стабільною протягом установленого часу, блок повертає навантаження на основне живлення.
- Генератор деякий час працює без навантаження для охолодження, після чого двигун зупиняється.
Будь-яка автозапуск генератора схема повинна також враховувати аварійне вимкнення, контроль невдалого запуску, захист від перевантаження та ручний режим обслуговування. Конкретна логіка залежить від паспортних можливостей генератора і контролера. Наприклад, генератор з сухим контактом може приймати зовнішню команду запуску, але тип і логіку цього входу потрібно перевіряти саме за документацією конкретної моделі.
Цей опис пояснює принцип, а не порядок під’єднання проводів. Визначати захисні апарати, перевіряти заземлення, виконувати вимірювання та втручатися в електрощит повинен кваліфікований фахівець. Додаткові пояснення термінів може містити база знань електрика, однак вона не замінює проєкт і перевірку системи на місці.
Які дані підготувати для проєктування
Для проєктування автозапуску потрібно зібрати паспортні дані обладнання, перелік резервних споживачів і відомості про електрощит. Це допоможе фахівцеві перевірити сумісність та передбачити захист від пожежі, ураження струмом, зворотної подачі напруги й чадного газу.
Короткий практичний чек-лист від Богдана Гнатюка:
- точна модель генератора, тип палива, номінальна потужність і напруга за паспортом;
- наявність електростартера, акумулятора, штатного роз’єму автоматики або входу «сухий контакт»;
- вимоги виробника до запуску, зупинки, прогрівання та охолодження двигуна;
- перелік навантажень, які мають працювати під час відключення: освітлення, холодильник, насос, котел, зв’язок;
- дані про великі пускові струми двигунів і компресорів, якщо вони зазначені в документації;
- тип вводу, кількість фаз, схема заземлення та наявні захисні апарати;
- фотографії щита, вводу й передбаченого місця встановлення без зняття кришок;
- відстань до будинку, повітрозаборів, вікон і горючих матеріалів, а також умови відведення вихлопу;
- бажаний перелік автоматичних і ручних режимів, сигналів несправності та пріоритетних споживачів.
Пошуковий запит «АВР своїми руками схема» не замінює обстеження об’єкта. Власнику без електротехнічної кваліфікації не слід відкривати щит, виконувати вимірювання під напругою або змінювати газові з’єднання. Якщо маркування не читається, документація відсутня або схема будинку невідома, потрібні огляд і вимірювання кваліфікованим електриком. Для газового генератора окремо залучають профільного фахівця.
Помилки та перевірка кваліфікованим електриком
Помилки в системі автозапуску можуть спричинити пожежу, ураження струмом або отруєння чадним газом. Найнебезпечніші ситуації — зворотна подача електроенергії в зовнішню мережу, робота генератора в приміщенні чи біля повітрозабору, а також втручання у щит під напругою.
Поширена помилка — намагатися зібрати «АВР своїми руками» без проєкту та перевірки сумісності. Генератор з електростартером не обов’язково підтримує дистанційний запуск. Самої наявності стартера недостатньо: блок автоматики генератора має бути сумісним із його системою керування, захистами та способом зупинки.
| Помилка | Можливий наслідок | Безпечна дія |
|---|---|---|
| Підключення генератора через розетку | Зворотна напруга, пожежа, небезпека для працівників мережі | Не використовувати таке підключення; замовити проєкт резервного вводу |
| Розміщення біля вікна або вентиляції | Потрапляння чадного газу в будинок | Перенести обладнання у безпечне місце за вимогами виробника |
| Самостійна зміна проводки, захисту чи газової системи | Ураження струмом, перегрів або витік газу | Залучити профільного кваліфікованого фахівця |
Перед введенням системи в роботу електрик має оглянути щит, перевірити відокремлення мережевого та резервного живлення, захисні апарати, заземлення, відповідність кабелів навантаженню й логіку перемикання. Якщо потрібні вимірювання, їх виконують спеціальними приладами при знеструмленій або контрольовано підготовленій установці.
- Не відкривати щит і не працювати під напругою.
- Не обходити блокування та штатні захисти.
- Не запускати двигун у приміщенні.
- Після монтажу отримати схему, маркування та пояснення аварійної зупинки.
Коротка відповідь: генератор з автозапуском може автоматично відновлювати резервне живлення після зникнення напруги, але для цього недостатньо лише електростартера. Потрібні сумісний генератор, блок автоматики, пристрій безпечного перемикання джерел і професійно спроєктований щит. Самостійне підключення через розетку, втручання у щит або запуск двигуна в приміщенні створюють ризик пожежі, ураження струмом і отруєння чадним газом.
Автор: Богдан Гнатюк
Часті запитання
Як зробити, щоб генератор запускався автоматично?
Потрібні генератор зі штатною підтримкою дистанційного запуску, сумісний контролер, АВР і правильно спроєктований щит резервних навантажень. Спочатку перевіряють паспорт конкретної моделі та проводять огляд електромережі. Монтаж, вимірювання і введення в роботу доручають кваліфікованому електрику. Самостійно підключати генератор через розетку, втручатися у щит, переробляти газову систему або обходити захист не можна.
