Чи потрібно розривати нуль при підключенні інвертора, визначають за схемою конкретного пристрою та електроустановки. Універсальні поради «завжди розривати» або «завжди з’єднувати вхідний і вихідний нуль» небезпечні. Треба знати, що відбувається з нейтраллю в мережевому та автономному режимах, як організований захисний провідник PE і чи працює захист від струму витоку після переходу на акумулятор.
Цей матеріал допоможе підготувати питання монтажнику та прочитати пояснення до схеми. Він не є інструкцією для встановлення перемичок у щиті. Помилка в колах N і PE може створити ризик ураження струмом. Якщо корпус обладнання «щипає», з’явилися запах перегріву або повторні спрацювання захисту, припиніть користування несправним обладнанням і зверніться до кваліфікованого електрика.

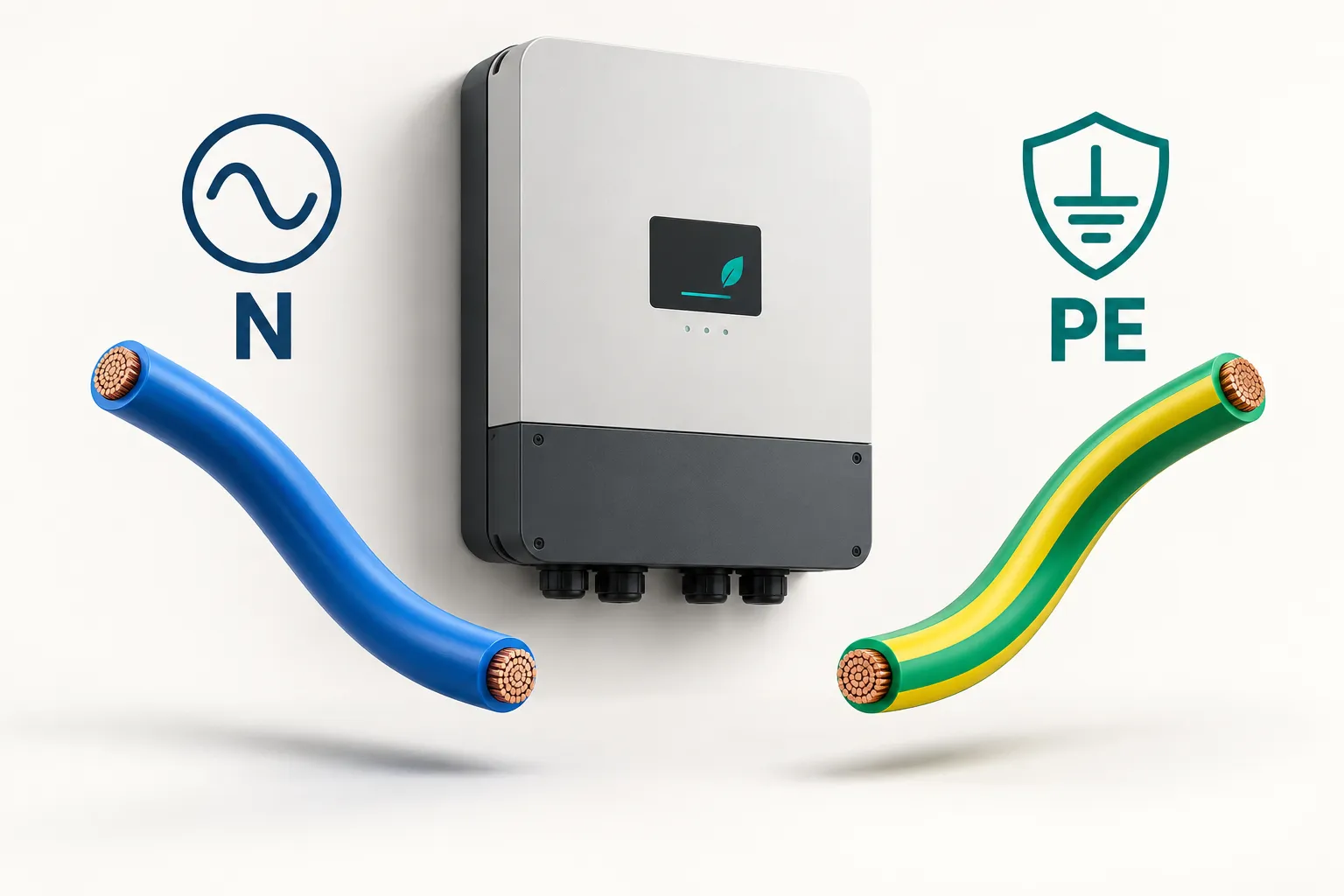

PE, N і зв’язок між ними — різні частини схеми
N — робоча нейтраль кола змінного струму. PE — захисний провідник, пов’язаний із доступними металевими частинами обладнання. Заземлення інвертора не можна зводити до довільної перемички між цими клемами: призначення захисного провідника та місце зв’язку нейтралі із захисною системою визначаються проєктом і документацією.
У посібнику Victron MultiPlus-II 230 V виробник прямо вимагає безперервного захисного заземлення пристрою класу I. Це конкретний приклад вимоги виробника, а не дозвіл копіювати його клемну схему на інвертор іншої конструкції.
| Елемент | Що потрібно з’ясувати | Чого не робити |
|---|---|---|
| PE | Як забезпечений безперервний захисний шлях для корпусу й резервних споживачів | Не використовувати від’єднання PE як спосіб усунути спрацювання захисту |
| N на вході та виході | Чи з’єднані вони всередині пристрою та як змінюється стан у різних режимах | Не додавати зовнішню перемичку за порадою для іншої моделі |
| Зв’язок N–PE | Де він передбачений проєктом у кожному режимі та чи керує ним реле | Не створювати додаткові зв’язки навмання |
| ПЗВ | Чи захищає воно саме резервні кола, коли мережевого живлення немає | Не вважати наявність апарата доказом працездатності всієї схеми |
Чому відповідь залежить від режиму інвертора
Під час живлення від мережі інвертор-зарядний пристрій може пропускати вхідне живлення до навантаження. Після зникнення мережі він сам стає джерелом для резервного виходу. Перехід змінює не лише напрямок енергії: конструкція пристрою може змінювати стан контактів нейтралі та реле заземлення.
У MultiPlus-II 230 V внутрішнє ground relay з’єднує вихідну нейтраль із корпусом, коли зовнішнього AC-живлення немає. Після появи зовнішнього живлення цей зв’язок розмикається раніше, ніж замикається вхідне захисне реле. Виробник пояснює це роботою захисту від витоку на виході. Тому зовнішня постійна перемичка не є універсальним способом «допомогти» автоматиці.
У Wiring Unlimited, розділ про заземлення та електробезпеку, окремо розглянуті установки, у яких розрив нейтралі не допускається, та відповідні конфігурації обладнання. Отже, навіть пояснення одного виробника не дає єдиного правила для всіх об’єктів.

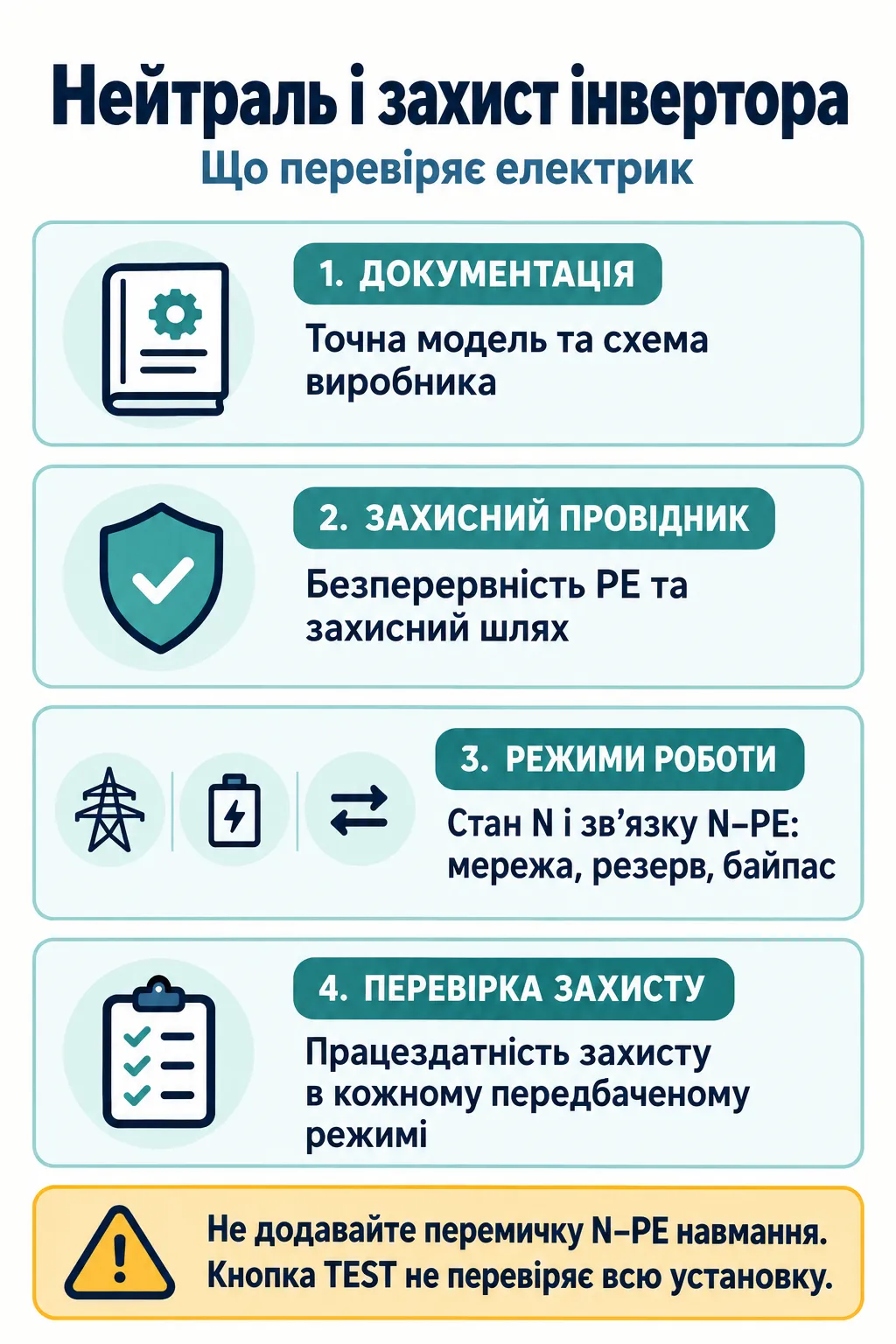

Що перевіряє електрик перед вибором комутації нейтралі
- Точну модель і версію документації. Потрібна схема саме встановленого інвертора, а не лише назва бренду або його потужність.
- Систему живлення об’єкта. Спеціаліст встановлює призначення провідників і фактичний стан захисної системи. Позначка або колір проводу самі по собі цього не доводять.
- Кола входу та резервного виходу. На схемі має бути видно, які споживачі працюють від інвертора і через які апарати проходить їхнє живлення.
- Стан N і зв’язку N–PE в кожному режимі. Окремо розглядають мережу, автономну роботу, байпас і зовнішній перемикач, якщо він є.
- Роботу захисту. Після монтажу перевіряють не тільки запуск навантаження, а й захисні функції в передбачених режимах. Склад перевірок і вимірювань визначає фахівець для конкретної установки.
Для організації резервних ліній дивіться також матеріал про щиток для інвертора та резервної групи. Алгоритм автоматичного переходу між джерелами розглянутий окремо у статті про підключення АВР до інвертора.
Чому кнопки TEST на ПЗВ недостатньо
ПЗВ порівнює струми в робочих провідниках і реагує на їхню різницю. Але перевірка його кнопкою TEST не перевіряє всю електроустановку. У Wiring Unlimited виробник окремо попереджає: внутрішній тест апарата може створити хибне відчуття захищеності, якщо в автономній конфігурації відсутній потрібний для передбаченої схеми зв’язок нейтралі із захисною системою.
Безпечний висновок для власника простий: повідомте монтажнику, що захист потрібно перевірити також під час роботи від акумулятора. Не відтворюйте витік саморобними проводами, лампами або дотиком до корпусу. Не додавайте N–PE перемичку лише тому, що тест дав незрозумілий результат.
Що власник може підготувати без відкривання щита
- Фото доступної заводської таблички інвертора та назву його моделі.
- Інструкцію виробника й схему, яку залишив монтажник.
- Опис проблеми: вона виникає від мережі, від батареї чи саме під час перемикання.
- Назву захисту, що спрацював, якщо її видно без зняття панелей.
- Список резервних споживачів і відомості про зовнішній байпас або АВР.
Не знімайте кришку інвертора та не перевіряйте клеми під напругою. Зникнення міської мережі не означає відсутності інших джерел: інверторна система може живитися від батареї та сонячних панелей. Порядок ізоляції всіх джерел залежить від обладнання.
Поширені запитання
Чи можна з’єднати вхідний і вихідний нуль інвертора?
Лише якщо саме таку конфігурацію передбачають документація пристрою та проєкт установки. Не робіть це як пробне виправлення помилки або за аналогією з іншим інвертором. Спочатку потрібно з’ясувати внутрішню комутацію і стан нейтралі в автономному режимі.
Чи замінює заземлення для інвертора встановлення ПЗВ?
Ні. Захисне заземлення та захист від струму витоку виконують різні завдання. Їх узгоджують як частини однієї системи. Тип ПЗВ і його місце визначають за обладнанням та схемою, а не тільки за потужністю інвертора.
Як зрозуміти, що схема перевірена?
Попросіть у виконавця схему з позначенням PE, N, резервного виходу й захисту та результати перевірок передбачених режимів. Пояснення «прилади працюють» недостатньо: працездатність навантаження не підтверджує електробезпеку. Остаточний висновок потребує огляду і вимірювань на об’єкті.
