Підключення відеодомофона: схеми до панелі виклику, замка і камери

З чого почати: тип відеодомофона, сумісність і план підключення

Цей розділ для тих, хто хоче зробити відеодомофон підключення без “сюрпризів”: щоб панель виклику показувала картинку, замок відкривався з монітора, а камера (якщо треба) писала нормальне відео. Далі я коротко розкладу, які бувають домофони (4-дротові, AHD/TVI/CVI, Wi‑Fi, IP), що перевірити в характеристиках ще до покупки, і що саме “ламається”, коли змішують несумісні стандарти. Якщо зробите ці перевірки зараз — монтаж перетвориться з квесту на нормальну роботу за планом.

Відповідь на запит “як підключити відеодомофон правильно і безпечно” проста: спочатку визначаємо тип системи (аналог 4 дроти / аналог HD / IP), підбираємо сумісні панель(і), монітор(и), замок і блок живлення, і тільки потім тягнемо правильний кабель під свою схему. Я бачив у реальних щитах, як “економія на сумісності” закінчується димом від БЖ або вічно “чорним екраном”.

Підходить: якщо у вас одна система “в одному стандарті” і ви готові під неї прокласти правильний кабель та поставити окреме живлення на замок (де потрібно).

Не підходить: якщо плануєте “змішати все зі всім”: взяти AHD-панель до CVI-монітора, IP-камеру до аналогового домофона без підтримки, або живити замок прямо з виходу монітора, коли виробник просить окремий БЖ.

Які бувають відеодомофони і чому це критично для схеми

Перед тим як шукати “схема підключення відеодомофона”, треба визначити клас системи. Найпопулярніший в Україні побутовий варіант — аналоговий підключення відеодомофона 4 дроти: дві жили на живлення/звук і дві на відеосигнал/керування (залежно від моделі). Це просто і працює роками, якщо не плутати полярність і не ставити “якийсь тоненький” кабель з ринку.

Аналог HD (AHD/TVI/CVI) — це не “просто краща камера”, це інший стандарт відео. Панель і монітор мають підтримувати однаковий режим, інакше картинка буде чорно-біла, з перешкодами або її не буде взагалі. Підключення ip-домофона — окрема історія: там мережа, IP-адреси, комутатор, інколи POE, і вимоги до кабелю та обтиску вже як у нормальній локалці.

Що перевірити в характеристиках до монтажу (інакше буде “весело”)

Я завжди починаю з чек-ліста сумісності — він економить і гроші, і нерви. Для відеодомофон підключення важливо знати не лише “скільки дюймів екран”, а й електрику та стандарти.

• Живлення: 12В DC/інше, чи є в комплекті БЖ, де він буде стояти (розетка, щиток, слаботочна шафа).
• Панель виклику: 4-дротова/HD/IP, кількість абонентів (1 квартира чи під’їзд), тип виходу на замок.
• Електрозамок: електромагнітний чи електромеханічний, потрібне окреме живлення чи можна керувати через реле домофона.
• Додаткові камери/монітори: чи підтримує підключення другого монітора домофона, скільки входів під камери, які формати (аналог/HD/IP/ONVIF).
• Смартфон: чи є підключення відеодомофона до телефону локально/через хмару, які умови доступу, що буде при відсутності інтернету.
• Кабель: яку довжину плануєте, чи потрібен UTP/коаксіал, чи вистачить перерізу під живлення.

Що піде не так, якщо змішати несумісне (реальні “симптоми”)

Ось типові наслідки, які я бачив на виїздах: екран світиться, а відео немає; кнопка відкривання працює через раз; замок “клацає”, але не тримає; картинка з шумом; при натисканні виклику перезавантажується монітор. У 80% випадків причина банальна: стандарт не той або живлення/кабель підібрані “на око”.

Тому план та сумісність — перший крок. Далі в наступних розділах будемо розбирати конкретні схеми: підключення панелі виклику до відеодомофона, підключення електрозамка до відеодомофона і підключення камери до відеодомофона — уже по дротах і клемах, без магії.

Кабель і траси: який кабель для відеодомофона вибрати та як прокладати без сюрпризів

Який кабель для відеодомофона вибрати: практичні варіанти під 4 дроти, HD та IP

У відеодомофон підключення кабель вирішує більше, ніж “бренд монітора”. Я не раз бачив, як дорогий комплект перетворювався на генератор “снігу” на екрані тільки через те, що хтось кинув перший-ліпший дріт зі складу. Тому підбираємо кабель під стандарт і довжину траси.

Для класичного підключення відеодомофона 4 дроти найзручніші варіанти:

• Комбінований кабель (типу КВК: коаксіал + 2 жили живлення) — коли відео аналогове/HD і треба стабільна картинка на відстані. Плюс: відео окремо йде по коаксіалу, менше шансів зловити наводки.
• UTP “витуха” (Cat5e) — універсально, доступно в Україні, зручно тягнути. Але: для аналогового відео потрібні балуни/перехідники (не завжди якісні), а для замка краще не економити й не пускати струм замка по тонких жилах на великі відстані.
• Слаботочний багатожильний 4–6 жил — підходить для коротких ділянок у квартирі/під’їзді, але до нього є питання по завадах, якщо поруч 220 В.

Якщо у вас IP-домофон — беріть нормальний Cat5e/Cat6 суцільномідний, і бажано одразу планувати POE або окреме 12 В живлення по паспорті. Для підключення електрозамка до відеодомофона я рекомендую окремий кабель/окрему пару з запасом по перерізу: замок любить струм, а “просадка” напруги любить палити нерви.

“Слабкий кабель — це як тонкий шланг на пожежі: вода ніби є, але не туди і не тоді.”

Довжина, падіння напруги і “сніг” на відео: що реально впливає

Два головні вороги: падіння напруги на живленні і наводки на відеосигналі. Чим довший кабель і більший струм (особливо замок) — тим більше просідає напруга. Симптоми: замок клацає, але не відкриває; панель перезавантажується при натисканні кнопки; вночі під ІЧ-підсвіткою картинка “пливе”.

З відео ситуація схожа: якщо пускати сигнал поруч із силовими 220 В, особливо в одному пучку — ловитимете смуги/“сніг”. Екранування (коаксіал) і правильна прокладка дають більше, ніж “ще один фільтр”.

Прокладання трас без сюрпризів: відстань від 220 В, запаси і безпека

Правило з практики: слаботочку не дружимо з силою. Тримайтеся подалі від кабелів 220 В, не кладіть їх в один канал без перегородки. Якщо перетин неминучий — робіть його під 90° і коротко. В щитах я бачив “красиві” пучки, де домофонний кабель примотаний стяжками до живлення освітлення — і потім власник питає, чому на відео смуги саме коли вмикають чайник.

На замок завжди залишайте запас: по довжині (щоб можна було перевстановити доводчик/панель) і по жилах (хоча б 1–2 резервні). Для електромеханічного замка/защіпки краще мати окремі жили достатнього перерізу або окремий кабель від блока живлення біля дверей — так ви зменшите просадку і ризик підпалу контактів.

І ще про безпеку: силове живлення блоків (220 В) робіть через нормальну розетку/автомат, без “скруток у коробці”. Якщо не впевнені, де і як правильно під’єднати 220 В — це якраз той випадок, коли краще викликати електрика.

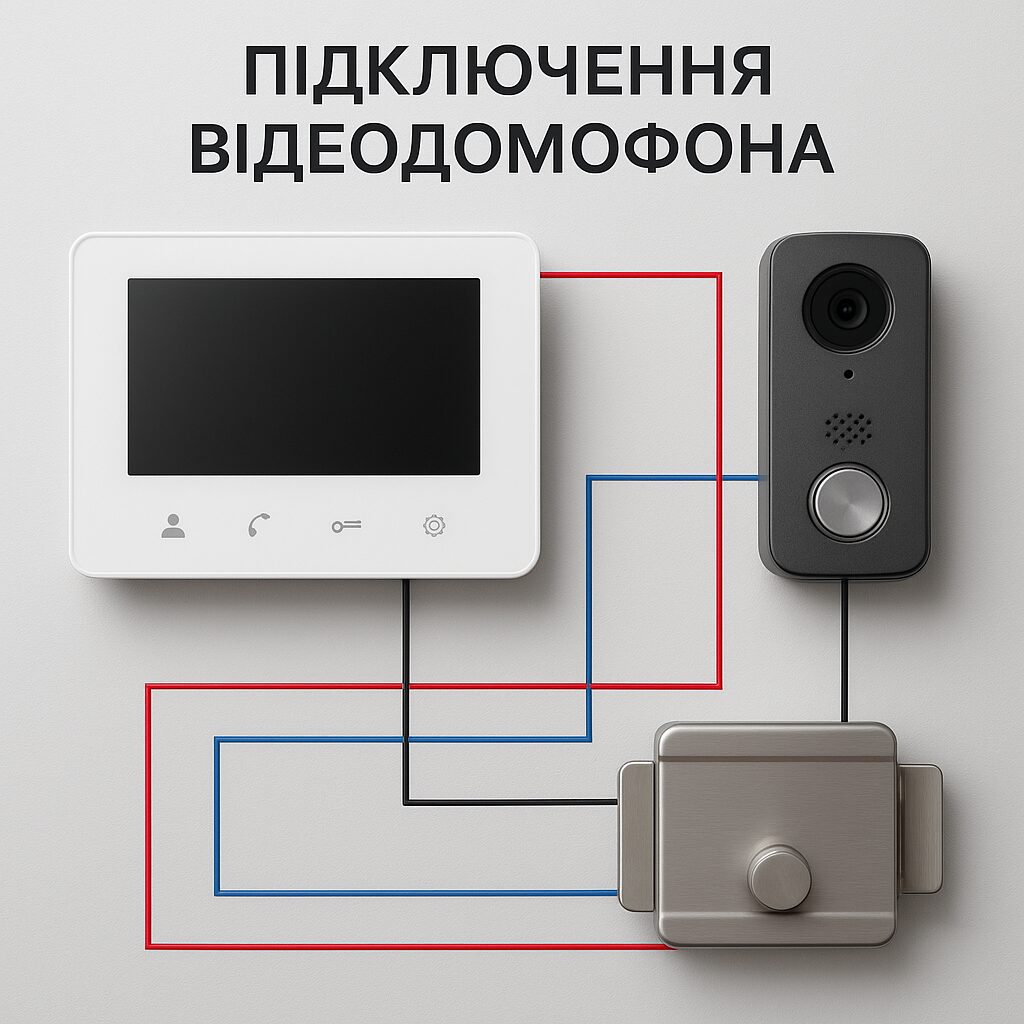

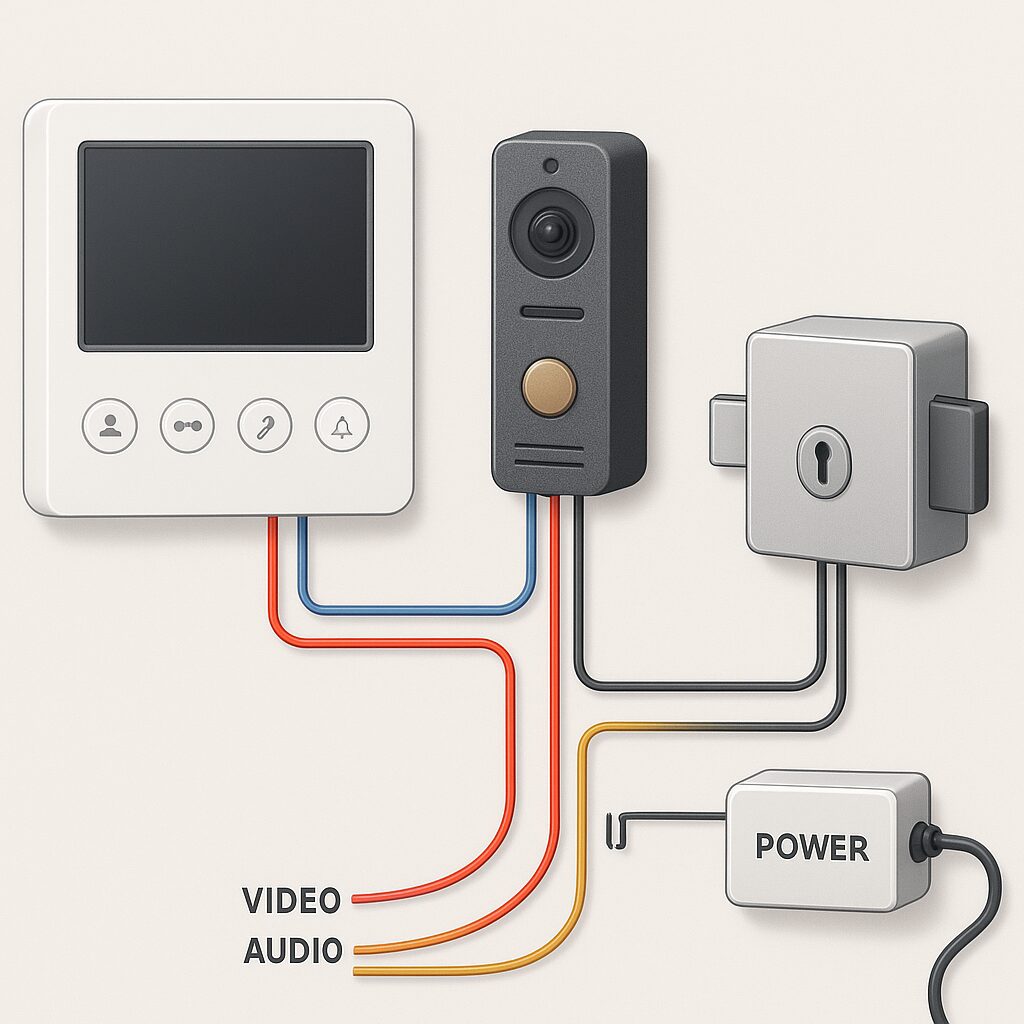

Схема підключення відеодомофона до панелі виклику (4 дроти) + базове налаштування

Універсальна схема 4 дроти: які клеми шукати на моніторі та панелі

Найпоширеніша в Україні історія — підключення панелі виклику до відеодомофона по 4 жилах. Саме тут люди найчастіше “промахуються” не через складність, а через різні підписи клем у брендів. Суть одна: є живлення, є відео, є звук, є виклик/керування.

Типові позначення на клемниках (можуть відрізнятися, але логіка та сама):

У частини 4-дротових систем “AUDIO” і “CALL” можуть бути об’єднані в шину DATA (по суті, це керування/зв’язок між панеллю і монітором). Тому якщо бачите не 5 клем, а 4 — не панікуйте, це нормально.

“Якщо клеми підписані незрозуміло — не вгадайте, а прочитайте: виробник теж колись помилявся, тому інструкцію пишуть кров’ю сервісників.”

Покроково: як підключити відеодомофон до панелі виклику і не переплутати полярність

Нижче — робочий алгоритм, який я застосовую на об’єктах. Він підходить для більшості “аналог/4 дроти” і дає швидкий контроль без зайвих розбирань. Це і є базове відеодомофон підключення до панелі.

1. Знеструмте живлення. Вийміть блок живлення з розетки або вимкніть автомат, якщо БЖ у щиті. Скрутки “під напругою” — погана ідея.
2. Знайдіть клемник на моніторі і панелі. Звірте позначення з інструкцією. Якщо інструкція “втекла” — шукайте наклейку на корпусі.
3. Призначте кольори жил (приклад). Червоний = V+, чорний/синій = GND, жовтий = VIDEO, білий/зелений = AUDIO/DATA, коричневий = CALL (якщо є). Це лише приклад — головне, щоб на обох кінцях було однаково.
4. Перевірте полярність. Якщо блок живлення окремий: мультиметром перевірте, де “+” і “−”. Переплутана полярність часто не “просто не працює”, а може пошкодити плату.
5. Підключіть по функціях, а не по кольорах. Спочатку живлення (+/−), потім VIDEO, потім AUDIO/DATA, потім CALL (за потреби).
6. Увімкніть живлення і зробіть тест. Перевіряємо: виклик, картинку, звук в обидві сторони. Далі — дрібні налаштування монітора (гучність, яскравість, режим дня/ночі).

Базове налаштування після підключення: виставте гучність дзвінка і розмови окремо (у багатьох моніторів це різні повзунки), перевірте, чи правильно обраний тип відео (для AHD/TVI/CVI — важливо), і чи не ввімкнено “Mute/Не турбувати”.

Швидка діагностика: немає виклику/зображення/фонить звук

Коли щось не працює, не треба одразу “перетискати всі клеми”. Спочатку логіка симптомів — вона економить час.

• Нема виклику, але картинка є: переплутані/не підключені CALL або DATA, поганий контакт у клемі, інколи — обраний не той режим панелі (1-абонент/багатоабонент).
• Нема зображення, але виклик є: VIDEO не на тому контакті, відеостандарт не той (особливо на HD), сильні наводки або довга траса на “тонкому” кабелі.
• Фонить/свистить звук: “маса” GND погано затиснута, кабель іде поруч з 220 В, або переплутані AUDIO та GND.
• Монітор перезавантажується при виклику: просадка 12 В (довгий кабель, слабкий БЖ, панель з ІЧ-підсвіткою), або живлення взяли “не звідти”.

Якщо після перевірки контактів і полярності домофон гріється, блок живлення пищить або кабель/клеми теплі — зупиняйтесь. Це вже не “налаштування”, а ризик. Краще викликати електрика і проміряти лінії нормально.

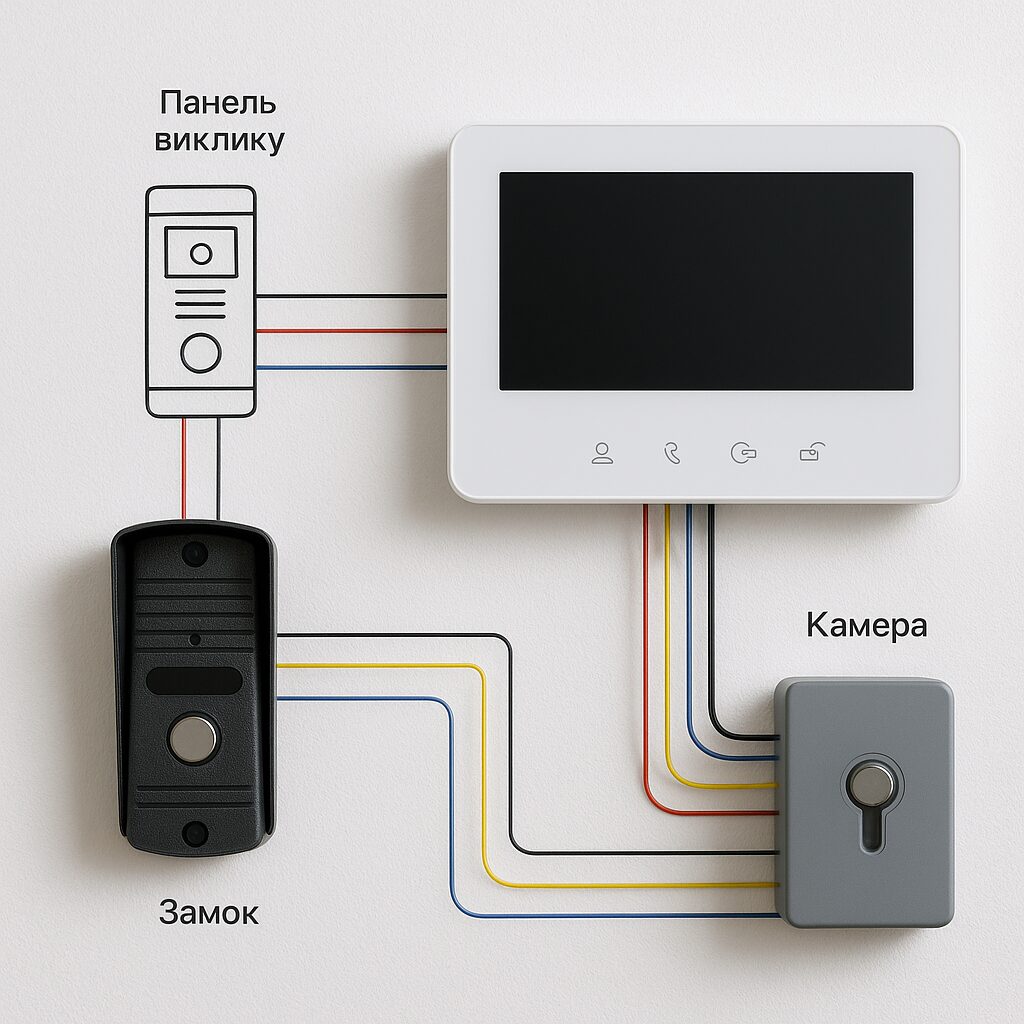

Підключення електрозамка до відеодомофона: безпека, живлення, реле NO/NC і типові помилки

Який у вас замок і що це змінює: електромагнітний vs електромеханічний

Підключення електрозамка до відеодомофона починається не з дротів, а з розуміння типу замка. Бо в них різна логіка роботи й різні наслідки, якщо “дати не те”.

Електромагнітний замок (магніт + планка) тримає двері, коли на нього подається живлення. Відкривається — коли живлення знімаємо. Це так званий “fail-safe”: при зникненні 220 В двері можуть розблокуватися (залежить від схеми). Електромеханічний замок/защіпка частіше працює навпаки: в звичайному стані закритий механікою, а для відкриття потрібен короткий імпульс або подача напруги (конкретно дивіться паспорт). Там важливі пускові струми, і він не любить, коли його живлять “чим попало”.

З практики: для магніта найчастіше ставлять нормальний блок живлення 12В (інколи 24В) з запасом по струму і розривом по живленню через реле. Для електромеханіки — інколи потрібен імпульсний режим і захист від “самопідпалу” котушки.

“Замок — це не лампочка. Він має характер, струм і здатність мститися перегрівом.”

Правильна схема: окреме живлення, реле NO/NC, розв’язка і захист котушки

Ключове правило безпеки: монітор домофона зазвичай не призначений живити замок напряму. У більшості моделей вихід “LOCK” — це сухий контакт реле (перемикач), а не “готові 12В для замка”. Тому для відеодомофон підключення із замком робимо так: домофон керує реле, а замок живиться від окремого блока.

Типові контакти реле: COM (спільний), NO (нормально розімкнений), NC (нормально замкнений).

Захист: котушка замка дає імпульси самоіндукції, які “підбивають” контакти реле. Тому на електромеханічні замки часто ставлять діод (для DC) паралельно котушці (правильною полярністю), або варистор/RC-ланцюг (залежно від типу живлення). Це дрібниця по грошах, але велика різниця по ресурсу реле.

Кнопка виходу (Exit) підключається паралельно керуванню (в залежності від схеми — або паралельно контакту реле, або на контролер). Доводчик не підключається до домофона напряму — він механічний, але впливає на те, чи буде замок “дотягуватися” і не грітися від неповного притиску.

Типові помилки і чек-лист після монтажу (щоб не залипало реле і не горів БЖ)

Найчастіші помилки: беруть живлення замка з клем монітора “бо там 12В”; ставлять NO замість NC (або навпаки) і отримують постійно відкриті/постійно закриті двері; тягнуть замок тонкою жилою на 30–50 м і ловлять просадку; не ставлять захист котушки — і через пів року реле “прикипає”.

Після підключення перевіряємо по списку (один раз, але уважно):

• Замок відкривається з монітора стабільно 10 разів підряд (без “через раз”).
• Блок живлення не гріється надмірно, немає писку/мерехтіння.
• При відкриванні немає перезавантаження монітора/пропадання відео (ознака просадки або спільного живлення).
• Двері закриваються доводчиком до кінця, магніт/защіпка не “підвисає”.
• Клеми та з’єднання не теплі після 5–10 хв роботи.

Якщо бачите підгорілі контакти, запах “гарячого пластику”, або не можете визначити NO/NC по схемі вашої моделі — зупиніться і викликайте електрика. Тут ціна помилки — не тільки замок, а й пожежний ризик.

Підключення камери до відеодомофона, другого монітора та інтеграція зі смартфоном (Wi‑Fi/IP)

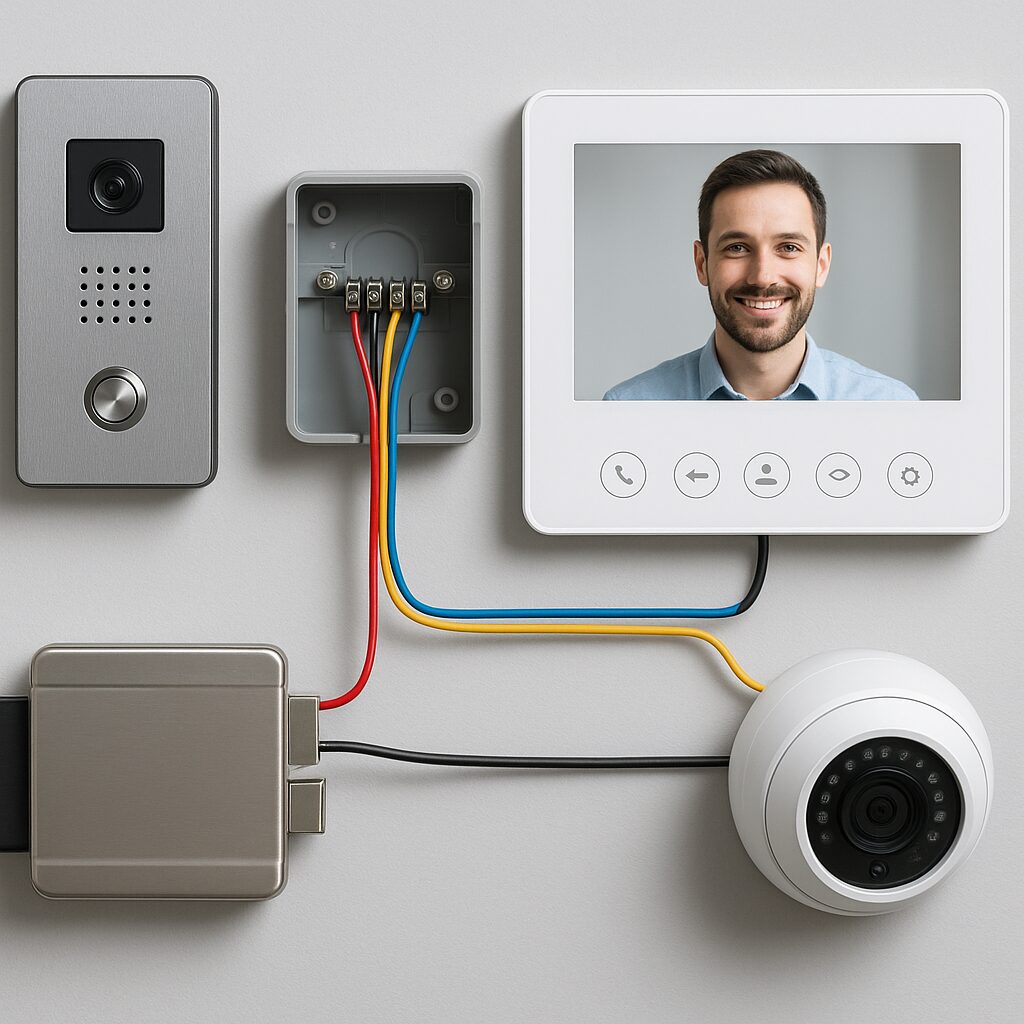

Підключення камери до відеодомофона: аналог/AHD через відеовхід + живлення

Коли базове відеодомофон підключення (монітор + панель) вже працює, логічний апгрейд — додаткова камера на двір/парковку. Тут важливо не переплутати два різні світи: камера може йти як “друга панель” (інколи підтримується) або як “окремий відеовхід” (CAM/AV).

Алгоритм для найпоширенішого сценарію: аналогова/AHD-камера в підключення камери до відеодомофона через відеовхід:

• Перевірте формат відео: монітор має підтримувати CVBS (аналог) або AHD/TVI/CVI (HD). Якщо камера AHD, а монітор тільки CVBS — буде чорний екран.
• Підключіть відео: з камери вихід VIDEO (часто BNC або “тюльпан”) на вхід CAM/VIDEO IN монітора. Для UTP потрібні балуни/перехідники.
• Організуйте живлення камери: зазвичай 12В DC окремо. Не раджу живити камеру з клем монітора “як пощастить” — при нічному ІЧ-підсвічуванні струм росте, і починаються перезавантаження/перешкоди.
• Налаштування в меню: оберіть тип входу/формат (якщо є), увімкніть автоперемикання на камеру при русі/дзвінку (за можливості моделі).

Порада з практики: якщо на зображенні “сніг” або смуги — спершу відкиньте питання “камера погана” і перевірте кабель/землю/прокладку поруч із 220 В. Камери дуже чесно показують помилки монтажу.

Підключення другого монітора домофона: інтерком, шина, обмеження по моделях

Підключення другого монітора домофона працює не “взагалі”, а в рамках однієї серії/сумісних моделей. Є три типові варіанти, і ваш залежить від виробника:

1) Інтерком/шина між моніторами. На моніторі є клеми INTERCOM/EXT (назви різні). Перший монітор стає “Master”, другий — “Slave”. Часто потрібно виставити перемикач/адресу.

2) Паралельне підключення до панелі. Іноді дозволяється під’єднати два монітори до однієї панелі (за схемою виробника). Якщо зробити “на око”, можна отримати тихий звук, провали відео або конфлікт виклику.

3) IP-система. Там другий “монітор” — це або ще один IP-термінал у мережі, або додаток на планшеті/телефоні. Потрібна адресація в мережі й налаштування облікових записів.

З досвіду: якщо виробник пише “до 2 моніторів” — це не побажання, а ліміт по живленню/шині. Перевищите — і почнуться дивні глюки, які “лікуються” тільки поверненням до норми.

Підключення відеодомофона до телефону: Wi‑Fi (2.4 ГГц) та IP (LAN/PoE). Що робити, якщо “на місці працює, а на телефон не дзвонить”

Підключення wi-fi домофона зазвичай робиться через застосунок: реєструєте пристрій по QR/P2P, під’єднуєте до Wi‑Fi і даєте дозволи на сповіщення. Важливий нюанс: переважна більшість панелей/моніторів працює тільки з 2.4 ГГц, а не 5 ГГц. Тому якщо роутер “розумний” і змішує мережі — зробіть окрему SSID 2.4 або тимчасово вимкніть 5 ГГц під час прив’язки.

Підключення ip-домофона частіше йде через LAN: або живлення PoE від комутатора, або окреме 12В + мережа. Далі — або фірмовий сервіс, або локальні протоколи, якщо підтримуються (інколи SIP для викликів, RTSP для відеопотоку). Тут уже важливі IP-адреси, DHCP/статична адреса, і щоб мережа була стабільна.

Коли “на моніторі все ок, але підключення відеодомофона до телефону телефону не дзвонить”, робіть коротку перевірку:

• На телефоні дозволені push-сповіщення для застосунку, не ввімкнено енергозбереження/обмеження фону.
• Домофон онлайн у застосунку (не просто “доданий”). Якщо офлайн — проблема Wi‑Fi/інтернету.
• Wi‑Fi 2.4 ГГц, нормальний сигнал біля панелі (бетон/металеві двері дуже ріжуть).
• Дата/час пристрою правильні: у частини моделей при збої часу “валяться” хмарні сесії.

Якщо ви все перевірили, а викликів немає — чесно: без доступу до вашого роутера й налаштувань конкретної моделі точно сказати причину неможливо. Але в 9 з 10 випадків винні або сповіщення на телефоні, або Wi‑Fi (слабкий сигнал/не той діапазон), або хмара/акаунт.

FAQ: часті питання про відеодомофон підключення (по симптомах і «що вибрати»)

Підключення по 4 дротах, UTP замість комбінованого та максимальна відстань

Як підключити відеодомофон, якщо вже прокладено 4 дроти? Найпростіше — обрати монітор і панель виклику, які підтримують саме 4-дротову схему вашого типу (аналог CVBS або аналог HD AHD/TVI/CVI). Далі звірити клеми по інструкції: +12V, GND, VIDEO, AUDIO/DATA (і, якщо є, CALL). Якщо дроти вже в стіні й маркування немає — прозвоніть їх мультиметром і підпишіть, щоб не грати в “вгадайку”.

Чи можна UTP замість комбінованого? Можна, але з умовами. Для IP-домофона UTP (Cat5e/Cat6) — це базовий варіант. Для аналогового відео по UTP часто потрібні балуни/перехідники, і якість сильно залежить від їхньої якості та від наводок. Для замка UTP на довгій трасі — слабке рішення: жили тонкі, буде падіння напруги, замок може “клацати” або не відкривати.

Яка максимальна відстань? Точної “однієї цифри” немає: впливає тип сигналу (аналог/HD/IP), якість кабелю, живлення, чи є ІЧ-підсвітка, і як прокладена траса (поруч із 220 В чи ні). Як орієнтир по побутових об’єктах: до 20–30 м зазвичай все працює на нормальному кабелі без драм; 30–80 м вже вимагає кращого рішення по відео й живленню; 80+ м — краще закладати або коаксіал/якісний комбінований, або переходити в IP з правильною мережею і живленням. Якщо треба далеко — я завжди раджу спочатку план, а потім покупку, інакше відеодомофон підключення перетвориться на лотерею.

Симптоми: чорний екран, смуги, фони, “не відкриває”

Чорний екран при виклику або на перегляді камери найчастіше означає: не той стандарт відео (наприклад, AHD-камера з монітором, що приймає тільки CVBS), переплутаний VIDEO/GND, або поганий контакт у клемі. Якщо картинка з’являється і зникає — часто винне живлення: просадка 12 В при увімкненні ІЧ-підсвітки.

Біжать смуги/“сніг” на зображенні — класика наводок: кабель прокладений поруч із 220 В, є петлі по “землі”, використані дешеві перехідники, або кабель занадто довгий для такого типу сигналу. Інколи допомагає банально рознести трасу або перейти на коаксіал/комбінований кабель.

Фонить звук — перевіряйте GND, затяжку клем і прокладку. Дуже часто причина в тому, що “маса” погано затиснута або аудіолінія йде паралельно силовим кабелям.

Замок не відкриває або працює через раз — у більшості випадків це або недостатнє живлення/тонкий кабель (падіння напруги), або неправильний вибір контактів реле NO/NC, або спроба живити замок від монітора. Якщо блок живлення гріється, пищить або “пахне” — це вже не налаштування, а аварійний режим.

Дві панелі, замок без окремого БЖ, Wi‑Fi чи IP, відключення світла і коли викликати електрика

Як підключити дві панелі виклику? Тільки якщо монітор це підтримує (2 Door/2 Panels) і за схемою виробника. У різних брендів логіка різна: інколи це два окремі входи, інколи — адресація панелей, інколи потрібен модуль. “Скрутити паралельно” дві панелі на один вхід — поганий експеримент: конфлікт виклику, просадка живлення і глюки відео майже гарантовані.

Чи можна підключити замок без окремого блока живлення? Іноді так, якщо конкретний монітор має силовий вихід під замок і виробник це прямо дозволяє. Але в більшості реальних систем вихід LOCK — це керуюче реле, а живлення замка має бути окремим. Я за окремий БЖ майже завжди: це стабільність, ресурс реле і менше шансів “зловити” перегрів.

Що обрати: Wi‑Fi чи IP? Wi‑Fi домофон — коли потрібні дзвінки/повідомлення на телефон і не хочете тягнути мережу, але пам’ятайте про 2.4 ГГц і якість сигналу біля дверей. IP-домофон — коли треба стабільність, масштабування, інтеграція, PoE, кілька точок і контроль мережі. Для маленької квартири Wi‑Fi часто достатньо, для комерції я частіше бачив нормальну роботу саме на IP.

Що робити при зникненні світла? Домофон і замок можуть перестати працювати, якщо немає резерву. Рішення — ставити ДБЖ (UPS) на блок живлення/комутатор (для IP/PoE) або окремий резерв на 12 В. Для електромагнітного замка важливо розуміти режим: при відключенні живлення він зазвичай відпускає.

“Якщо щось гріється, темніє або пахне — це не “потім розберусь”, це “вимикаю і перевіряю”.”

Коли точно викликати електрика? Коли треба лізти в 220 В без досвіду; коли блок живлення перегрівається/пищить; коли клеми або кабель теплі; коли автомат вибиває; коли є підозра на коротке замикання або оплавлення ізоляції. Тут ризики реальні: пожежа й ураження струмом, і жодна камера цього не варта.

Висновок: короткий план дій і контрольний список «щоб працювало з першого разу»

Щоб відеодомофон підключення запрацювало з першого разу, тримайте в голові просту послідовність: спочатку план і сумісність, потім кабель і траси, далі панель виклику, потім замок, і лише після цього — додаткові камери/другий монітор та інтеграція зі смартфоном. Я бачив десятки об’єктів, де робили навпаки: спочатку купили “красивий” монітор, а потім виявилось, що під нього ні стандарт відео не той, ні кабель не витягує, ні замок нормально не живиться. І починається народна забава “а давайте ще один блок живлення поставимо”.

Коротко по суті. Якщо у вас класична 4-дротова система — найважливіше правильно зіставити клеми (+12V, GND, VIDEO, AUDIO/DATA/CALL) і не переплутати полярність. Якщо додаєте камеру — узгодьте формат (CVBS чи AHD/TVI/CVI) і давайте їй нормальне живлення, щоб нічний режим з ІЧ не “садив” всю систему. Якщо ставите електрозамок — керуйте ним через реле NO/NC, а живіть від окремого блока з запасом по струму та захистом котушки (діод/варистор), інакше з часом отримаєте залипання реле або перегрів. Якщо потрібен смартфон — для Wi‑Fi домофона пам’ятайте про 2.4 ГГц і дозволи на push, а для IP-домофона — про мережу, PoE/живлення та стабільний інтернет/локальний доступ.

Фінальна самоперевірка перед тим, як закривати кришки й замуровувати коробки: відео стабільне без смуг; звук чистий в обидва боки; виклик проходить щоразу; замок відкривається 10 разів підряд без “клацання”; блок(и) живлення не перегріваються й не пищать; клеми не гріються; кабель не йде впритул із 220 В; при натисканні відкривання монітор не перезавантажується; на телефон приходить виклик і сповіщення.

І про межі DIY. Слаботочку підключити реально, але все, що стосується 220 В, перегріву блоків живлення, підгорілих контактів або незрозумілої схеми замка — це вже зона, де правильніше викликати електрика. Ваш наступний крок простий: визначте тип системи, звірте сумісність, намалюйте свою схему на аркуші — і тільки потім беріться за монтаж. Так правильно, так безпечно.
